Не идет зарядка на аккумулятор ваз 2107

Зачем менять щетки

В случае обнаружения признаков поломки щеток следует их заменить. Ваз 2104 — 2107; замена щеток генератора на ваз-2113, 2114, 2115. Без снятия генератора. Ремонт щеток генератора на моделях ваз 2105-2107. Замена лобового стекла ваз 2107 своими руками | avto-gid. Если не осуществить ремонт своевременно, есть вероятность того, что вскоре потребуется покупка нового генератора, а это уже совершенно другие расходы. Замена щеток генератора ваз 2107. Фото, инструкция как. Аккумулятор может продержать зажигание без щеток только в течение нескольких минут, а это значит, что его придется постоянно заряжать. Замена контактных колец и подшипников генератора ваз 2110. А вскоре и заменить.

Проверить состояние щеток можно по величине их выступа из посадочного гнезда. Замена щеток генератора ваз 2107 процедура несложная и обычно занимает несколько минут, для замены щеток не требуется снятие генератора, достаточно отключить. Если размер выступа не достигает пяти миллиметров, значит их следует немедленно заменить, чтобы избежать возможных проблем.

Замену рекомендуется производить каждые 50000 км или каждый сезон, что является залогом безопасной эксплуатации транспортного средства. Замена щеток генератора шевроле авео. Лучше иметь запасной комплект запчастей, чтобы не попасть в неприятную ситуацию на дороге с последующим вызовом эвакуатора.

Плохая зарядка на ваз 2107 карбюратор

Для того чтобы пользование вашей «семеркой» приносило пользу и удовольствие, а не огорчения, нужно иметь на ней хорошо заряженную аккумуляторную батарею (АКБ). Аккумулятор на протяжении эксплуатации автомобиля постоянно должен подзаряжаться, для чего генератор ВАЗ 2107 вырабатывает зарядное напряжение. Как и всякая система в автомобиле, система заряда АКБ иногда дает сбой и тогда пропадает зарядка. Поэтому часто в ходе эксплуатации задают вопрос, почему нет зарядки аккумулятора. Владельцам авто в этом случае будет полезно узнать, почему генератор не дает зарядку или отчего на ВАЗ 2107 нет зарядки.

Немного теории

В процессе эксплуатации подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самим аккумулятором до того, как ротор генератора не начнет вращаться с частотой 800-900 об./мин. Тогда он производит электроэнергию, достаточную для нормальной работы автомобиля и зарядки АКБ. При разных режимах работы двигателя, когда частота оборотов коленчатого вала двигателя изменяется, меняется и частота оборотов ротора генератора, что приводит к повышению напряжения на выходе генератора. Для поддержания в бортовой сети напряжения 13,6-14,2 В в цепь возбуждения генератора включено реле-регулятор напряжения (РР), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения.

Причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами цепи возбуждения или же цепи выходного напряжения от генератора до АКБ, включая и части генератора.

Когда включается зажигание, замок включает и реле зажигания. При этом +12 В проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда аккумулятора и датчика зарядки. После они идут через диод, монтажный блок (штекеры Ш5-Ш10), подаются на штекер «61» генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 г. Далее +12 В попадают на клемму встроенного РР и через щетку и контактное кольцо на обмотку возбуждения — производится стартовое возбуждение генератора. При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12 В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет. При этом генератор ВАЗ 2107 вырабатывает напряжение больше 12 В, которое заряжает АКБ.

Схема электрооборудования автомобиля ВАЗ 2107 инжектор отличается от схемы автомобиля ВАЗ 2107 карбюратор лишь наличием части оборудования, обеспечивающей управление системой питания, и на заряд аккумулятора не влияет. Скорее наоборот — неисправности в системе заряда АКБ могут повлиять на работу ЭБУ инжекторного двигателя.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего ВАЗ 2107 разряжен, «виновником» может быть один из трех элементов: генератор, регулятор напряжения, связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как – эта статья поможет.

Выполняем проверку с помощью штатного оборудования

Есть два прибора для контроля работы генератора на «семерке»: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих проблем.

1) Включите зажигание, не включая стартер, и посмотрите на контрольную лампу. Он должен засиять во всей красе, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Скажем все ОК – переходим к шагу 2

Индикатор заряда аккумулятора горит

Положение стрелки вольтметра перед запуском двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

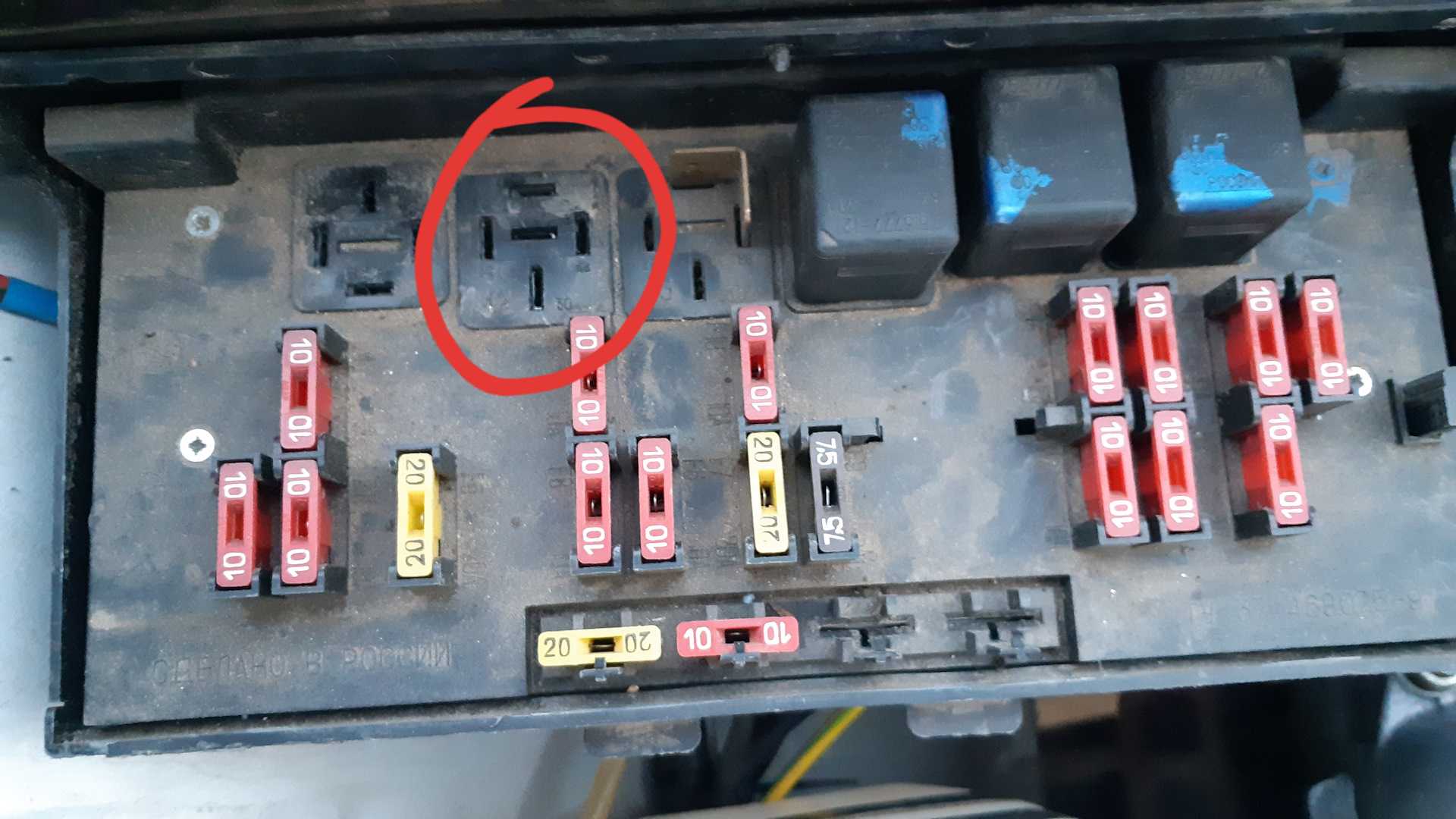

Проверить предохранитель № 10 в монтажном блоке. 99% будут сожжены. В этом случае все остальные сигнальные лампы на панели приборов также будут обесточены. Замените его идентичным и дважды проверьте. Если предохранитель снова перегорел, необходимо искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода генератора, не потёрта ли где-нибудь изоляция и тд

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, вышел ли провод из клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу

Замените сгоревший. Как снять панель смотрите на видео

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу. Замените сгоревший. Как снять панель смотрите на видео

2) Запускаем двигатель. Контрольная лампочка должна погаснуть, стрелка вольтметра входит в зеленый сектор и находится от центра к правому краю (фото). Если да, то, скорее всего, генератор работает нормально.

Вольтметр показывает напряжение в норме (есть заряд)

Лампа продолжает гореть или слегка тускнеет

Если выпустить газ, он отключается на высоких оборотах и снова воспламеняется, когда они уменьшаются. Стрелка вольтметра находится в белом секторе и при увеличении скорости уходит к зеленой границе. Вывод: неисправен генератор. Такой же вывод, если лампа продолжает гореть на любой скорости и стрелка вольтметра находится в белом секторе и даже становится красной.

Слишком низкое напряжение (двигатель работает). Слабый заряд

3) Если генератор работает, но батарея постепенно разряжается, мы сделаем еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, поворачиваем ключ на «10» и, ослабив отрицательную клемму АКБ, снимаем ее. Двигатель на холостом ходу (примерно 900 об / мин) не должен глохнуть. Если двигатель остановился, верните клемму на место и начните заново. Поддерживая скорость 1200-1500, снова снимаем терминал. Двигатель снова остановился? Затем выключите фары, оставьте включенным вентилятор отопителя, повторите тест. Теперь двигатель продолжает работать с отключенным отрицательным полюсом от аккумуляторной батареи. Выход генератора работает, но не обеспечивает необходимый ток, его нужно отремонтировать.

Примечание! С таким контролем лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, по крайней мере, не включив вентилятор отопителя или другую нагрузку. Скачок напряжения при отключении может «сжечь» электронные компоненты систем зажигания. Будьте особенно осторожны при использовании автомобиля с инжекторным двигателем.

Тюнинг часов ВАЗ 2107

Многие любители тюнинга любят устанавливать на торпеду что-нибудь экзотическое. Проще всего поменять штатные часы на электронный аналог. На сайте Aliexpress можно найти много подходящих моделей на любой вкус и цвет.

Процесс замены часов на новые очень прост и занимает не более 10 минут.

На сегодняшний день можно найти две разновидности моделей:

Модели, дополнительно показывающие температуру, календарь, вольтметр и будильник. Это довольно удобно. Особенно полезен вольтметр. Ведь держа под контролем состояние напряжения сети, можно сохранить заряд аккумулятора, даже если не исправен генератор.
Устройства, которые дополнительно снабжены датчиками температуры под капотом и в салоне.

Установка нового механизма осуществляется просто: нужно подсоединить провода к соответствующим клеммам и поместить часы в отверстие в консоли.

источник

ДЕМОНТАЖ И ПРОВЕРКА РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ НА ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

бытовой мультиметр;
рожковый ключ на 10;
отвёртка плоская;
отвёртка крестовая.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.
Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.
Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.
Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.
После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);
Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

ВИДЕО: ПРОВЕРЯЕМ РЕГУЛЯТОР НАПРЯЖЕНИЯ НА ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя. Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Приступаем к ремонту

Причин отсутствия заряда аккумулятора может быть несколько Приведенная ниже инструкция довольно универсальная и подойдет для любого случая.

Алгоритм устранения неисправности:

Первым делом проверяем исправность ремня и его натяжку. Если он поврежден или слабо натянут то зарядка будет меньше нормы и в конечном итоге приведет к неисправности аккумулятора. Ремень также частично отвечает за работу охлаждающей помпы, так что его повреждение может стать причиной и других проблем.

Проблему определить можно по признаку, когда при заведенном двигателе напряжение в цепи питания укладывается в норму, но сразу после подключения нагрузки оно пропадает. Еще одним признаком слабого ремня может быть появление свиста. Он может появляться сразу после запуска мотора или при включении крупных потребителей тока, например таких как свет.

Это необходимо исправлять, так как плохо натянутый ремень во время работы механизма буксует, что ускоряет его износ. Его необходимо подтянуть на уровень прогиба 12 – 17 миллиметров при нажиме в 10 кгс, или заменить на новый;

Что бы не терять время зря и не сделать ложных выводов нужно проверить напряжение на аккумуляторе при остановленном двигателе и заведенном. Нормальное напряжение питания машины при пущенном двигателе, должно составлять 13,6 — 14,1 вольт. Напряжение ниже этого будет говорить о слабом ремне (пункт 1), неисправности реле регулятора или вышел из строя диодный мост.
В случае, если с ремнем все в порядке снимаем реле зарядки и смотрим износ щеток. Они должны быть длиннее 5-ти миллиметров, это видно и визуально, но для надежности проверьте линейкой. При их неисправности замените реле зарядки ВАЗ 2017.

Проверить реле можно подав на него напряжение аккумулятора до 12 вольт и подключив к щеткам мультиметр. Должно появиться напряжение. Далее необходимо подать на реле напряжение в 16 — 18 вольт. На щетках не должно быть ничего;

Следующая причина по которой пониженное напряжение обрыв одного или нескольких диодов. Выявляется при снятии и разборке генератора.

Хуже когда происходит пробой диода, тогда падения напряжения нет, но влияние на аккумулятор это оказывает пагубное. В цепь питания машины попадает переменное напряжение, что приводит к кипению АКБ, разрушению пластин и снижению срока его службы.

Если не горит зарядка аккумулятора ваз 2107, а точнее –контрольная лампа на панели приборов, при том, что вольмер показывает нормальное напряжение и на фоне всего этого зарядки нет – значит проблема кроется в контакте на клеммах. Чтобы то исправить, необходимо отсоединить провод и произвести чистку наждачной бумагой или надфилем и проверить целостность провода от АКБ до генератора.
Еще одно причиной по которой вообще не светится лампа заряда аккумулятора — это обрыв обмотки якоря. Определить можно только после разборки генератора и измерив обмотку на обрыв, контролькой или мультиметром.

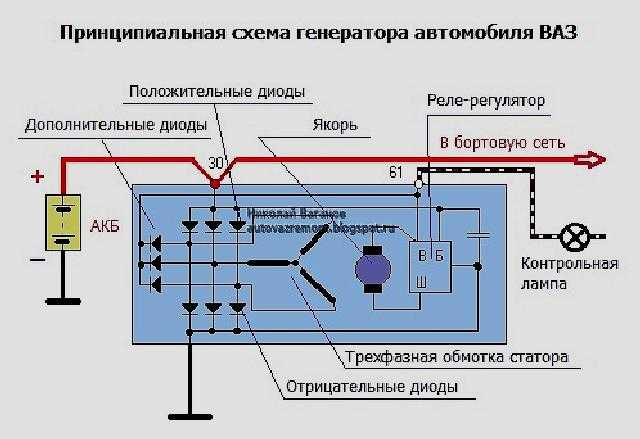

Ниже приведена схема зарядки аккумулятора ВАЗ 2107:

Схема зарядки аккумулятора ВАЗ

Иногда она пропадает не из-за неисправности електрики, а по вине погоды. Проблемное время весна и осень, когда при движении по лужам пропадает зарядка, вплоть до загорания лампочки. Восстанавливается не сразу, а спустя некоторое время даже в несколько минут. Виной всему попадание воды на ремень, при этом защита не поможет.

Время пропадания заряда зависит от износа ремня и его натяжки. Естественно, чем сильнее натянут ремень бем лучше. Если установить ДХО, то нагрузка на генератор станет меньше и падение тока не будет столь значительным.

голоса

Рейтинг статьи

Видео — Защита аккумулятора от кражи

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы :

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР – «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 – аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год – полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) – толстый синий с черной полосой, провод возбуждения (61) – тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Современный автомобиль оснащен большим количеством электро-оборудования разного назначения которое питается от бортовой сети. Когда двигатель работает в автомобиле ВАЗ 2107 напряжение выдается генератором переменного тока. Генератор выдает напряжение при работающем двигателе, в действие его приводит шкив, при помощи клинового ремня. В период эксплуатации появляется естественный износ деталей, вследствие может понадобится ремонт агрегата.

Автомобили ВАЗ 2107 выпускаются с генератором одного из двух видов: модель 9412.3701 или 372.3701. Первая более поздняя версия, отличается она от предыдущей следующими элементами:

Крыльчатка охлаждения устройства находится внутри, что значительно обеспечивает ей большую эффективность.
Блок выпрямителя находится снаружи на задней крышке и защищен пластиковым корпусом.
Диаметр контактных колец уменьшен, что обеспечивает уменьшенный износ щеток.

Замена прикуревателя пошаговое руководство

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

Снимаем минусовую клемму с аккумулятора.
Для удобства отодвигаем водительское кресло назад.
Извлекаем патрон прикуривателя из гнезда.
Аккуратно поддеваем плоской отвёрткой дополнительную приборную панель с правой стороны. После освобождения фиксаторов из пазов извлекаем эту панель вместе со всеми приборами.
Отсоединяем от прикуривателя провода электропитания.
Откручиваем фиксирующую прикуриватель гайку.
Снимаем корпус прикуривателя вместе с лампой подсветки.
Извлекаем гнездо прикуривателя наружу.
Новый прикуриватель устанавливаем в обратном порядке.

Замена вольтметра на ваз 2107

После проблем с генератором и нестабильным напряжением, решил установить цифровой вольтметр для контроля напряжения в бортовой сети автомобиля. Для этого заказал с Алиэкспресс автомобильный вольтметр с LED-экраном, который можно встроить в панель.

Устанавливать решил на место штатного радиоприемника, так как магнитола у меня перенесена наверх.

Нам необходимо: — Провода желтый (красного не было) и черный по 2 метра, сечением 1 мм, можно и меньше — Пластиковая заглушка радиоприемника, куда будет вставляться вольтметр — Выключатель, для предотвращения разряда батареи — Клеммы «папа-мама» и «массы» — Набор термоусадочных трубок — Плавкий предохранитель на 10 А — Подручные инструменты и паяльник

Подключать его будем напрямую к клеммам аккумулятора для более точного измерения, вот по такой схеме:

Для визуального контроля над состоянием электрооборудования автомобиля и в частности зарядки аккумуляторной батареи в щиток приборов ВАЗ 2107 встроен датчик зарядки аккумулятора ВАЗ 2107 и контрольная лампа заряда батареи.

Этих двух указателей водителю вполне достаточно, чтобы контролировать состояние бортовой сети автомобиля.

При включении зажигания контрольная лампа заряда загорается, а стрелка датчика зарядки батареи поднимается в белую зону. После пуска двигателя, при исправном генераторе и цепи электрооборудования, контрольная лампа гаснет, а стрелка датчика зарядки аккумулятора (вольтметра) поднимается в зеленую зону.

Однако эти два указателя не всегда «дружат» между собой и водителю бывает трудно оценить реальную ситуацию с зарядом аккумуляторной батареи. Например, лампа заряда потухла, а датчик зарядки не входит в зеленую зону и прочие варианты.

Для того, чтобы лучше понимать взаимодействие всех элементов в цепи зарядки, владельцам ВАЗ 2107 нужно представлять их работу и знать, как выглядит схема зарядки аккумулятора ВАЗ 2107.

При включении замка зажигания питание попадает на контакты реле зажигания и далее на предохранитель № 10, далее на контакты лампы контроля заряда и датчик зарядки аккумулятора ВАЗ 2107. Далее питание через диод , монтажный блок подается на вывод ( 61) генератора. Затем напряжение подается на клемму реле-регулятора (встроенного в генератор) и далее по щетке на контактное кольцо и обмотку возбуждения, что вызывает запуск генератора.

С ростом оборотов двигателя растут и обороты якоря генератора, что ведет к повышению напряжения,

которое необходимо удерживать в заданных пределах. Для регулировки напряжения генератор оснащен реле зарядки аккумулятора ВАЗ 2107, в задачу которого входит удерживать напряжение порядка 13.7 – 14.2 V.

В случаях , когда наблюдается пониженное или повышенное напряжение, то реле зарядки аккумулятора ВАЗ 2107 подлежит замене, так как оно не ремонтопригодно.

При подозрении на неисправный реле-регулятор нельзя для проверки заряда снимать клеммы с батареи, так как это может привести к отказу как самого реле зарядки, ЭБУ и иных устройств электроники автомобиля.

Неисправности часов на ВАЗ 2107

Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:

Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.

Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.

Подключение

Вопросом о том, как подключить часы на ВАЗ 2107, задаются все владельцы, которые снимали торпеду, а после ставили на свое место. На ВАЗ 2107 на центральной консоли установлены электромеханические часы круглого типа. Они устанавливаются на все модели семерок, как карбюраторные, так и инжекторные.

Рассматриваемые устройства расположены рядом с прикуривателем. Подключаются они в штатную сеть, от чего и приводятся в действие. Для обеспечения работы часов задействуются три провода, схема подключения которых изображена на фото ниже.

Эти три провода имеют следующие назначения:

провод питание часов;
питание подсветки часов ВАЗ;
минус.

Минусовой провод крепится на корпус устройства, а питание часов и подсветка подключаются к плюсовым клеммам. При подключении нужно учитывать, что непосредственно питание часов подключается к плюсовому проводу, а подсветка подсоединяется клеммой проводов от габаритов. Это значит, что подсветка срабатывает при включении габаритов.

Инжекторный двигатель

Инжекторный двигатель имеет следующие отличия от карбюраторного:

электронасос, который служит для повышения давления в топливной системе (в двигателе с карбюратором давления нет, а насос установлен механический);
топливная смесь образуется в самом цилиндре, а в классическом варианте в карбюраторе;
за впрыск топлива в цилиндры отвечают электрические форсунки;
момент, когда необходим впрыск смеси определяет ЭСУД (в карбюраторе смесь попадает при открытии впускного клапана).

Инжекторный двигатель ВАЗ 2107

В двигателе с инжектором большое количество электронных составляющих. Причиной отказа работы мотора может быть неисправность датчиков и проводки.

Найти неисправность в авто с инжектором можно самостоятельно:

отключить датчик, вынув разъем;
проверить сопротивление датчика с помощью тестера;
сравнить полученные результаты с номинальными данными, которые можно взять из таблицы в прилагаемой к автомобилю инструкции.

Обнаружив неисправный датчик, его необходимо заменить.
