Как прозванивать мультиметром

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в и тут нечего больше добавить.Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:Суть в том, что результирующая емкость C_рез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:Давайте для примера рассчитаем емкость большого конденсатора С_х с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С₁ на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила C_рез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости C_х:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про .

Яркость свечения лампочки (см. ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Для чего надо знать, где идут провода

Если в квартире намечаются ремонтные работы, перепланировка или необходимо на стену что-то новое повесить, нужно знать, где проходит скрытая проводка. При аварийной ситуации с электрикой это тоже необходимо. А план (чертёж) размещения проводов, как правило, у хозяев отсутствует. По правилам провода в стене можно вести только в вертикальном и в горизонтальном направлении. Но через много лет после выполнения монтажных работ нет никакой гарантии, что всё выполнено по правилам. Работа «вслепую» может привести к большим неприятностям.

Электропроводка

«Дедовские» способы обнаружения скрытой проводки в стене

Для поиска старой проводки люди пользуются и способами «умельцев», и современными специальными приборами.

Демонтаж обоев и визуальный осмотр

Самый простой способ – это снять обои и посмотреть, как проложены по стене штробы. Но не всегда хочется портить внешний вид стены.

Штробы на стене для правильной электропроводки

Металлоискатель обнаруживает в стене все металлические предметы, дорогие модели отличают медь и алюминий от железа. Метод даёт погрешность до 5 см и работает при обесточенном проводе.

Мультиметр или радиоприёмник

Комбинация мультиметр-транзистор тоже может служить детектором положения провода. Мультиметр включается в режим измерения сопротивления транзистора на значение 200 Ом. Один вывод триода используется как антенна. Вокруг провода с электрическим током образуется электромагнитное поле, транзистор в этом поле меняет своё сопротивление, мультиметр это явление отслеживает. Точность – до 6 см.

Простой способ поиска возможен с применением маленького радиоприёмника. В проводах идёт переменный ток с частотой 50 Гц. Если приёмник, настроенный на частоту 100 Гц, поднести к стене с проводами, в приёмнике появится треск. Чем ближе к проводам, тем треск сильнее. Перемещая приёмник вдоль стены и отмечая точки максимального шума, можно с точностью до 10 см определить расположение провода.

Индикаторная отвёртка или слуховой аппарат

Индикаторная отвёртка находит провода под током, заложенные не глубже 2 см. Зато с её помощью можно определить, провод целый или оборван. Для этого нужно взяться за один конец провода, а к другому концу прикоснуться отвёрткой. Если провод целый, то лампочка в отвёртке загорится. Таким же образом ищется фаза и ноль.

Слуховой аппарат, особенно старых марок, применяется так же, как и радиоприёмник.

Виды конденсаторов и их неисправности

Если необходима проверка конденсатора на схеме тестером, то необходимо знать какие есть на сегодняшний виды этих электронных компонентов. Конденсаторы могут быть неполярными (керамические) и полярными (электролитические). Принцип работы всех «кондёров» заключается в том, что элемент способен накапливать некоторый электрический заряд, что возможно при подключении к источнику тока.

Виды конденсаторов и возможные варианты неисправностей

Конденсаторы полярные

Определить какой вид устройства перед вами достаточно просто, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Очень важно знать к какому типу относится радиоэлемент, так как для каждого типа применима своя проверка мультиметром. Это очень важный момент

Наиболее частые неисправности конденсаторов:

• короткое замыкание между обкладками, в следствии повреждения или перегрева — неисправность выявляется любым тестером в режиме прозвона;
• полная потеря ёмкости — у конденсаторов с большой ёмкостью неисправность выявляется просто, а для элементов менее 500 пФ необходимо оборудование;
• частичная потеря ёмкости — керамические и пленочные конденсаторы могут получить эту неисправность в результате механического повреждения;
• низкое сопротивление утечки (элемент «не держит» заряд) — этот дефект свойственен, в основном, электролитическим конденсаторам.

Перед тем, как проверить конденсатор, необходимо его разрядить. Особенно это касается элементов с большой емкостью и высоким напряжением, иначе можно испортить тестер. Низковольтные конденсаторы с малой емкостью можно просто закоротить обычной отверткой. Конденсаторы с емкостью от 100 мкФ разряжать следует уже через резистор сопротивлением 5-20 КОм и мощностью 1 – 2 Вт.

При разрядке элемента постарайтесь не касаться оголенных контактов руками. Резистор следует зажать щипцам или плосками в изоляции и с помощью него закоротить на несколько секунд выводы конденсатора, чтобы убрать с обкладок остаточный заряд. После этого можно смело проверять мультиметром конденсатор на работоспособность, а для этого есть масса способов, о которых мы расскажем далее.

С помощью подручных средств

Прозвонка проводов мультиметром не является единственно возможным вариантом их тестирования на целостность или обрыв. Убедиться в исправности любого линейного проводника можно и без помощи этого универсального прибора.

Для проведения такой проверки потребуются:

• обычная батарейка питания (лучше всего квадратная на 4,5 Вольта);
• электрическая лампочка на 3,5 Вольта, посредством которой проверяется (контролируется) исследуемый линейный участок провода;
• пара соединительных проводов и коннектор захватывающего типа (так называемый «крокодил»).

После подготовки всех необходимых элементов на их основе собирается простейшая измерительная цепочка, состоящая из контрольной лампочки, батарейки и проверяемого проводника. При правильно собранной схеме и в случае исправности тестируемого участка контрольная лампочка будет загораться. Отсутствие свечения при всех исправных элементах схемы свидетельствует об обрыве в самом проводнике.

Обратите внимание! При испытаниях указанным способом используется тот же принцип, что и при проверке с помощью мультиметра, включенного в режим прозвонки

Прозваниваем проводку

Инструменты для прозвонки

Мультиметр для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т.д.).

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

• Проверить наличие контакта
• Проверить целостность электрической цепи
• Проверить работу выключателя или розетки
• Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

Устанавливаем на мультиметре режим прозвонки – чаще всего он отмечен светодиодом.

Затем переходим к месту прозвона проводки – распределительной коробке. Там, как правило, перед нами предстает пучок немаркированных проводов. Находим фазу – включив автомат, проверяем все провода с помощью индикаторной отвертки. Найденный провод маркируем с помощью изоляционной ленты или ленты для оклейки окон.

• Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
• Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

• Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
• Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
• Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
• Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
• Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

С чего начать?

Многие водители, попадая в неприятную ситуацию, просто не знают с чего начать поиск короткого замыкания в автомобиле. Для полной диагностики потребуется специальное оборудование, которого практически никогда не бывает под руками, поэтому, в самом начале следует выполнить простейшие действия.

Перед тем как проверить что-то серьезное, нужно в первую очередь открыть капот и внимательно рассмотреть участки проводки, расположенные в моторном отсеке. Поскольку КЗ возникает между проводами или на корпус, место аварии можно легко вычислить по видимым повреждениям, которые служат основным признаком. Выявленные участки подвергаются расширенной диагностике самыми первыми.

Далее проверяются по очереди все предохранители. Именно они нередко становятся слабым звеном цепи. В случае короткого замыкания они сразу же перегорают, защищая приборы, подключенные к данной линии. Предохранители компактно размещаются в специальном блоке закрытые крышкой. Проверка исправности каждого из них проводится с помощью мультиметра, поскольку визуальный осмотр не дает точных результатов.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Как проверять индикаторной отверткой

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

• перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
• подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

Как подключать щупы

• включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
• закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
• взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
• в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

• классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
• обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
• пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Рекомендации по проверке конденсатора

Многие не знают, что конденсаторы имеют особенность — они после пайки, по причине воздействия на них высоких температур, редко восстанавливаются.

С другой стороны, возникает противоречие, чтобы проверить деталь, ее нужно выпаять, так как находясь в схеме на плате конденсатор будут выкорачивать другие элементы, а сами показания будут ошибочными.

Поэтому, после впаивания уже проверенной и исправной, на первый взгляд, детали, устройство (материнская плата, электродвигатель, радиоприемник) нужно сразу включить и проверить их работу.

Если все нормально, то старый конденсатор меняют на новый, это обеспечит стабильную работу устройства в будущем.

Во избежание оплошностей учтите следующие моменты:

1. При выявлении проблем в работе схемы посмотрите на дату выпуска конденсатора. В среднем последний усыхает на 65 процентов уже после пяти лет работы. Такой элемент, даже если он пока работает, лучше выпаять и проверить, а при необходимости поменять.
2. Для ускорения проверки не обязательно выпаивать оба контакта — достаточно только одного. Но есть нюанс. Для большей части электролитических элементов этот способ не подходит из-за конструкции корпуса.
3. При проверке сложной схемы с множеством проверяемых деталей повреждение лучше определить путем проверки напряжения. При отклонении этого показателя от требований или наличии подозрений на исправность, нужно выпаять и проверить деталь.
4. В новых версиях мультиметров максимальным параметром для измерения является 200 мкФ. Если проводить проверку большей емкости, устройство может поломаться, несмотря на наличие защиты.
5. В наиболее новых устройствах предусмотрены SMD-электроконденсаторы, которые слишком маленькие, и их трудно выпаять. В таких деталях лучше ограничиться выпаиванием только одного вывода, приподнять его и изолировать от остальной схемы, а после отпаять второй вывод.

Исходя из изученного материала, можно сделать вывод, что конденсатор можно проверить на работоспособность на плате, но лучше это делать после выпаивания.

Для измерений стоит использовать обычный мультиметр, RLC-прибор и классические формулы расчета из курса физики (в редких случаях).

Помните, что даже незначительное отклонение от нормы может свидетельствовать об ухудшении параметров детали, что может повлиять на работу всего устройства, к примеру, электродвигателя или системной платы компьютера.
Как проверить конденсатор мультиметром. На ёмкость, обрыв, короткое замыкание

Устранение неисправностей

После того как находим место аварии, необходимо выполнить ремонт и устранить неисправности и ликвидировать все последствия аварии.

Если не планируется прокладка новой проводки, то все ремонтные работы выполняются в следующем порядке:

• В первую очередь подбирается провод. Его сечение нужно узнать, чтобы оно было не меньше, чем у пострадавшего проводника, а материал жил – аналогичный предыдущему. Все остальные действия касаются исключительно скрытой проводки.
• Перед тем, как найти короткое замыкание в скрытой проводке по всей протяженности линии снимается штукатурка. Эту процедуру следует выполнять аккуратно, чтобы не нанести проводам дополнительных повреждений.
• Дойдя до аварийного места в проводке квартиры, нужно убедиться в правильности его определения. Короткое замыкание оставляет характерные следы, а сам обрыв провода легко заметить путем визуального осмотра.
• Затем выполняется разделка поврежденного проводника, после чего его концы соединяются небольшим отрезком проводника методом пайки или опрессовки. За счет этого толщина провода почти не увеличится, и он нормально ляжет на свое место в штробе. Изоляцию соединений рекомендуется производить термоусадочными трубками, которые легко надеваются на проводники.
• По окончании ремонта следует проверить работоспособность сети и все исправления. С этой целью к проводам подается напряжение и подключается нагрузка. Лучше использовать увеличенную нагрузку, чтобы проверить возможный повышенный нагрев в местах соединений. После проверки штроба с проводом заделывается раствором.
• Повторное испытание проводов осуществляется уже после полного высыхания штукатурного раствора.
• Подгоревшие розетки и выключатели заменяются новыми, поскольку их восстановление нецелесообразно.
• Если причиной неисправности является бытовая техника, ее следует отремонтировать самостоятельно или в мастерской.

Короткое замыкание.

Вторая неисправность электропроводки это короткое замыкание, то есть соединение провода, с корпусом так называемое «короткое замыкание», или замыкание (объединение) с другим проводом. Замыкание двух проводов между собой характерно одновременным включением нескольких потребителей

При поиске такой неисправности надо обратить внимание на оплавленные и перетёртые места. Это обычно следствие короткого замыкания плюсового провода на корпус автомобиля и применение не типовых или не качественных предохранителей

Перегорание предохранителя говорит о замыкании плюсового провода на корпус автомобиля, коротком замыкании. Для поиска такой неисправности не стоит заменять предохранитель «гвоздём» и смотреть где задымятся провода, это чревато оплавлением проводов и замыканием их между собой, а так же возможен пожар. Поиск неисправности в этом случае зависит от конкретной модели автомобиля, а если точнее, то способа формирования жгута. В старых авто источники, коммутационные приборы и потребители соединялись целыми проводами, причём питающий провод от одного предохранителя соединяет сразу несколько потребителей. Собирались эти провода в жгуты, имеющие тряпочную или пластиковую изоляцию. В современных автомобилях проводка обычно разделена на несколько отдельных кусков, соединённых между собой разъёмами. Это обусловлено применением различных комплектаций. Эта особенность в большинстве случаях облегчает поиск неисправностей, особенно короткого замыкания.

Применяем формулы

При отсутствии под рукой прибора без гнезд для измерения конденсатора можно вспомнить курс школьной физики и использовать ряд формул.

Но это уже для тех, кто хочет полностью погрузиться в тему и на практике данный метод применяется редко.

Отметим, что при заряде рассматриваемой детали от источника постоянного напряжения через сопротивление разность потенциалов на устройстве будет подходить к напряжению источника и в завершение будет выравнено.

Т=RC

Для экономии времени можно сделать проще. К примеру, за время 3*RC в процессе зарядки разность потенциалов на детали доходит до уровня 95% по отношению к RC-цепи.

Следовательно, временной параметр легко вычислить по параметру тока и напряжения.

Иными словами, если знать число Вольт в питающем блоке и параметр сопротивления, можно вычислить постоянную времени, а после и емкость.

Допустим, в качестве проверяемого устройства имеется электролитический конденсатор.

Для проверки его емкости достаточно глянуть на надпись. К примеру, там указано напряжение 50 Вольт и емкость 6800 мкФ.

Если деталь долгое время не использовалась, параметр может не соответствовать действительности.

Для получения точной информации нужно проверить емкость.

Алгоритм действий, следующий:

Берите мультиметр и резистор в 10 000 Ом

Измерьте сопротивление последнего, к примеру, прибор выдал цифру 9800 Ом.
Подключите блок питания, а прибор переведите на измерение напряжения.
Подключите мультиметр к БП с помощью выводов.
Установите на БП напряжение 12 В и обратите внимание, чтобы на экране прибора отобразилась эта цифра.
Попробуйте отрегулировать напряжение и, если это не удалось, запишите получившиеся результаты.
Соберите RC-цепочку с использованием резистора и конденсатора.
Закоротите конденсатор и подайте на цепочку питание.
Подключите мультиметр и еще раз проверьте напряжение, которое идет на цепь. Зафиксируйте этот параметр.
Вычислите 95% от расчетного числа

Так, если измерение показало 12 В, в результате получится 11,4 В. Иными словами, за время 3RC конденсатор получает разность потенциалов в 11,4 В. Итоговая формула в этом случае имеет такой вид — 3*T=3*RC.
Определите время, для чего раскорачивайте деталь, запустите секундомер и ждите, когда напряжение достигнет отметки 11,4 В. Полученный параметр и будет временем, которое будет использоваться в расчетах.
Параметр времени (сек) разделите на сопротивления резистора и на тройку. Получается 210 с, которые разделите снова на тройку и 9800. Получается 0,00714 или 7140 мкФ. Разрешенное отклонение не может быть больше 20%. С учетом того, что на детали указано 6800, а расчет показал 7140 мкФ, параметр можно считать нормальным.

Сложней обстоит ситуация, когда необходимо вычислить емкость керамического конденсатора.

Для этого используйте сетевой трансформатор.

Алгоритм действий такой:

1. Подключите RC-цепь к «вторичке» трансформатора.
2. Подсоедините сам трансформатор к цепи.
3. С помощью прибора измерьте напряжение на резисторе и конденсаторе.
4. Рассчитайте ток, который идет через резистор, а после поделите напряжение на сопротивление. Результатом является Xc (емкостное сопротивление). Сама формула имеет следующий вид — Xc=1/2*π*f*С. При наличии частоты тока не возникает проблем с измерением самой емкости: С=1/2* π*f*Xc.

Для тех, кому метод с формулами показался очень сложным, просто забудьте про него. Но некоторым может пригодится.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет — мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв — звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Виды по способу применения

Конденсаторы нашли применение в 99,9% современных электронных устройствах. Последние делятся на общего бытового использования и специальные.

Именно специальные конденсаторы по функциональному применению делятся на:

1. Пусковые. Обеспечивают надежный старт мощных электродвигателей и дальнейшую их бесперебойную работу. Насосы, компрессоры, станки и другие мощные потребители электроэнергии не могут обойтись без пусковых конденсаторов.
2. Высоковольтные. Как правило, это вакуумные масляные, керамические и пленочные конденсаторы, применяемые в устройствах источником питания которых являются высоковольтные сети от 380В и выше. По этой причине доступ к ним ограничен и их проверкой и обслуживание занимаются специалисты с соответствующим допуском.
3. Дозиметрические. Как правило, фторопластовые, имеют высокое сопротивление изоляции и не большой саморазряд. Используются в устройствах с небольшими токовыми нагрузками.
4. Импульсные. Обеспечивают большие скачки напряжения. Применяются в цепях для тестирования различных электроприборов: электродвигателей, генераторов, источников питания, медицинского оборудования, предохранителей и даже импульсных лазеров.
5. Помехоподавляющие. Само название говорит за себя. Обладают низкой индуктивностью и обеспечивают снижение общего электромагнитного фона. К примеру, в автомобилях они обеспечивают стабильный пуск мотора нивелируя кратковременный импульс в бортовой сети накапливая лишний заряд энергии и сглаживая напряжение. Как правило, подключаются в схему параллельно катушке зажигания.

Пусковой 18 мкф, 450 В

Приборы для поиска неисправностей в электропроводке

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

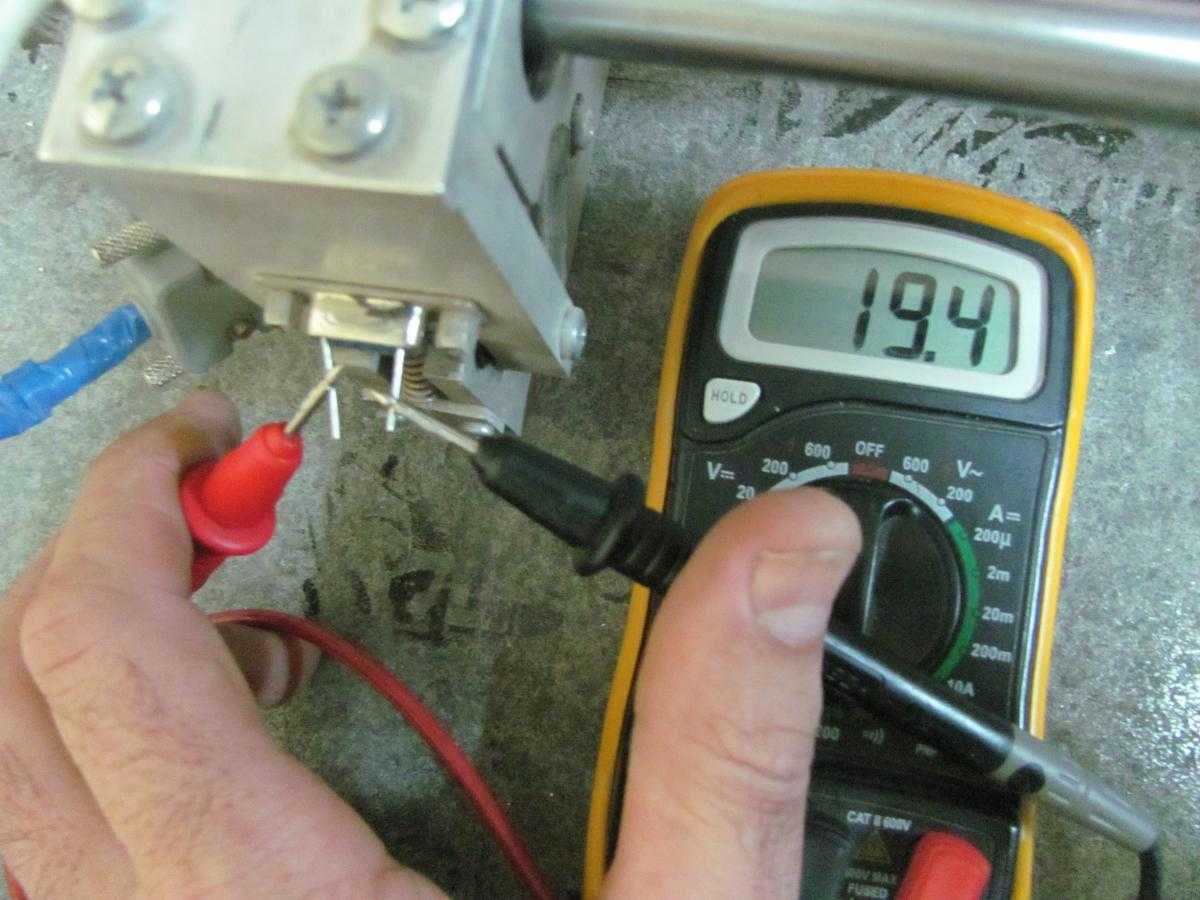

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет – мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв – звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Короткое замыкание – это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой – к кузову («массе»).

• Если короткого замыкания на участке цепи нет – прибор не будет подавать звуковых сигналов.
• Если есть короткое замыкание – мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Статистика угонов автомобилей по итогам 2021 года

Установка твитеров (пищалок) на штатные места Лада Веста

Lada XRAY, Hyundai Creta или Renault Kaptur, что лучше выбрать?

Если плохо работает подрулевый переключатель (поворотники) на Lada Vesta и XRAY

Проверка конденсатор без выпаивания с платы

Один из наиболее удобных способов проверки конденсатора — сделать работу без выпаивания с платы.

Алгоритм действий, следующий:

Изучите состояние деталей не схеме. К признакам неисправности относится изменение цвета, вздутие, расколы и иные симптомы. В процессе эксплуатации на поверхности конденсатор могут появиться признаки температурных воздействий (потемнение платы, токопроводящие дорожки и т

д).
Проверьте качество контакта, осторожно покачав ее пальцем.
Измерьте напряжение в контрольных точках по цепи разряда.
Убедитесь в работоспособности конденсатора.

При выявлении визуальных проблем или отклонении по напряжению подключите параллельно неисправному элементу заведомо целую деталь.

После такого эксперимента можно делать вывод об исправности.

Минус в том, что такой метод подходит для схем с небольшим напряжением.

Второй способ проверки — снятие напряжения и измерение сопротивление прямо на схеме.

Минус в том, что рассчитывать на высокую точность при такой проверке не приходится.

Сделайте следующие шаги:

1. Установите на мультиметре тумблер в позицию измерения сопротивления.
2. Вставьте щупы в специальные разъемы и прикоснитесь к выводам.
3. Смотрите, как показатель сопротивления увеличивается за счет заряда от прибора. Если это так, значит, деталь исправна.

Третий метод — проверка конденсатора с помощью RLC-метра. Подключите его провода-щупы к выводам детали и посмотрите на экран.

Учтите, что при параллельном соединении параметры емкостей складываются, а при последовательном применяется особая формула (на этом вопросе мы остановимся ниже).

КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ НА ПЛАТЕ НЕ ВЫПАИВАЯ ИХ
