Крышка расширительного бачка

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ (все зависит от производителя).

Как это работает? Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО? И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями», этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Замена или ремонт?

Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.

Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.

При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.

Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.

Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.

Замена

Итак, старый расширительный бак утратил герметичность, а потому его следует демонтировать и поставить на место старой емкости новую.

Чтобы выполнить грамотную замену емкости с охлаждающей жидкостью, вам потребуется определенный набор инструментов и материалов:

Набор гаечных ключей;
Отвертки;
Плоскогубцы;
Хомуты (старые использовать настоятельно не советуем);
Наждачная бумага.

Наждачка требуется для того, чтобы обработать входные отверстия нового бака, выполненного из пластика. Это обусловлено их шероховатостью. Если сделать отверстия гладкими, патрубки прочнее и надежнее будет прилегать.

Процесс установки

Инструкция по замене прилагается к каждому новому баку. Так что с этим проблем возникнуть не должно. Опишем основные моменты.

Если автомобиль только заехал в гараж, обязательно подождите некоторое время, чтобы двигатель остыл. Снимая емкость на горячем двигателе, жидкость охлаждения будет очень горячей. Последствия предсказать не сложно.
Откройте крышку на радиаторе автомобиля. Это позволит сбросить избыточное давление из системы охлаждения.
Снизу радиатора демонтируется другая крышка, которая позволит вам слить ОЖ. Это не всегда нужно делать. К примеру, если жидкость охлаждения менялась совсем недавно, просто пережмите патрубки бачка, чтобы не пришлось сливать и заливать обратно ОЖ.
Отключите разъем датчика уровня ОЖ.
Ослабьте крепление хомутов, чтобы снять пароотводящий патрубок.
Ослабьте хомут на заправочном шланге и отсоедините его.
Отсоедините резиновый крепежный ремень бака, что позволит демонтировать емкость.
Выполните сборку узла в обратной последовательности, но теперь уже с новым бачком.
Если после замены бака крышка начала нормально сбрасывать избыточное давление, но на приборной панели все равно загорается лампа низкого уровня ОЖ, попробуйте заменить датчик уровня ОЖ. Он находится в самом бачке, его можно приобрести отдельно.
Устанавливается датчик путем отсоединения фишки на крышке и вкручивания на его место нового. Вот и все.

Если вы выбрали бачок от Приоры, тогда придется снять шумоизоляцию капота и вырезать небольшой ее участок на уровне верхней части бачка. Это обусловлено несколько отличной от стандартного бачка формой.

Как видите, работа не сложная, никаких проблем возникать не должно. Здесь главное грамотно выбрать новый расширительный бак, и, согласно инструкции, установить его на место вышедшего из строя компонента.

Автомобиль: ВАЗ-2110. Спрашивает: Олег Парамонов . Суть вопроса: почему трескается расширительный бачок на ВАЗ-2110?

Всем привет! Столкнулся с проблемой, трескается уже второй бачок охлаждающей жидкости на ВАЗ-2110. Я так разорюсь. Почему он трескается и что делать? Неужели до сих пор запчасти идут с браком?

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

(23 голосов, средний: 4,91 из 5)

Езда с открытой крышкой

Многие водители не считают нужным заморачиваться с проведением доработки собственного автомобиля, и попросту снимают крышку. На практике многими водителями доказано, что ни к каким страшным последствиям такие действия не приводят. Если использование происходит в обычных условиях, без длительных пробуксовок и динамичной езды, закипать антифриз не будет.

Если крышка все же вышла из строя, то несколько дней можно поездить и без нее, до приобретения новой. Но в полной мере отказываться от ее использования не стоит, так как ее функцией является защита бачка от попадания пыли и грязи. Ее наличие предотвратит преждевременное ухудшение качества жидкости для охлаждения.

Работа клапана

Поддержание давления на уровне 1,1 – 1,5 кг/см2 обеспечивается предохранительным клапаном крышки, открывающимся при превышении предельного значения.

Кроме того, после того, как двигатель остынет и ОЖ начинает уменьшаться в объёме, открывается атмосферный клапан – для впуска воздуха, во избежание возникновения излишнего разрежения в системе.

Для того, чтобы в полной мере оценить роль крышки расширительного бачка, необходимо подробнее ознакомиться с тем, как избыточное или недостаточное давление влияют на состояние не только системы охлаждения, но и двигателя в целом.

Чем опасен избыток или недостаток давления?

Чрезмерное воздействие изнутри на детали системы охлаждения способно, как минимум, привести к срыванию со штуцеров патрубков. Но могут быть и худшие последствия – разрывание корпуса термостата или расширительного бачка. Бывали также случаи разгерметизации радиаторов охлаждения двигателя или отопителя, а также прорыв паров через прокладку ГБЦ.

Пагубное влияние низкого давления не столь очевидно. Но именно оно приводит к закипанию антифриза.

А кипение не только нарушает теплоотвод от деталей, но и вызывает их кавитационную эрозию, то есть вырывание частиц металла с поверхности. Поверхность деталей становится как бы изрытой, что со временем становится причиной их разрушения.

В «зону риска» попадают такие дорогостоящие части мотора, как блок цилиндров и головка.

Если не будет открываться атмосферный клапан при охлаждении антифриза, то в системе охлаждения возникнет разрежение, достаточно сильное для того, чтобы спровоцировать подсос воздуха через уплотнительные прокладки, соединения патрубков со штуцерами и пр. Попавший в систему воздух образует паровоздушные пробки, «запирающие» трубопроводы и нарушающие циркуляцию ОЖ.

Резюмируя вышесказанное, можно кратко сформулировать ответ на вопрос о том, что будет если неисправна крышка расширительного бачка:

Разрушение элементов системы охлаждения.
Уменьшение срока службы некоторых узлов и агрегатов двигателя.
Нарушение циркуляции ОЖ.

Признаки неисправной пробки

Как определить неисправность?

Характерным признаком поломки предохранительного клапана, не «запирающего» расширительный бачок, является преждевременное (при температуре около 100°С) закипание антифриза, «выбрасывающегося» в бачок.

Иногда может идти пар из под капота, охлаждающая жидкость выплескивается на горячий выпускной коллектор. При этом стрелка температуры двигателя находится в зеленой зоне.

Но такое явление может быть вызвано также прогоранием прокладки ГБЦ и заклиниванием клапана термостата, из-за чего ОЖ не поступает в радиатор. Для того, чтобы установить работоспособность термостата, на ощупь проверьте верхний и нижний патрубки радиатора – они должны быть горячими.

Если «пробита» прокладка ГБЦ, то верхний патрубок станет твёрдым, как накачанная велосипедная шина – от избытка паров. Пробой прокладки также сопровождается повышенной дымностью выхлопа – из глушителя будет вырываться белый пар.

Также на некоторых иномарках, при откручивании крышки клапан отламывается и застревает в бачке. Этот факт указывает, что ваккумный клапан перестал работать. Пришло время заменить пробку.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Крышка расширительного бачка — назначение, поломки

От целостности крышки расширительного бачка зависит работоспособность всей системы. Многие автомобилисты привыкли проверять элемент на предмет разгерметизации при помощи рта, но лучше не ставить эксперименты над своим здоровьем. Как известно, расширительный бачок необходим для хранения охлаждающей жидкости, без которой двигатель не может полноценно работать. Именно на этом бачке находится специальная крышка. Среди специалистов она называется клапанной крышкой. Несмотря на то, что устройство кажется простым, на него возлагается большая ответственность и нагрузка.

Один клапан крышки необходим для того, чтобы сбрасывать избыточное давление, другой служит для его нагнетания

От целостности крышки расширительного бачка зависит работоспособность всей системы охлаждения мотора. Во время работы двигатель нагревается до высокой температуры. Охлаждающая жидкость занимается тем, что забирает часть тепла на себя для предотвращения перегрева двигателя. В тот момент, когда охлаждающая жидкость нагревается, она увеличивается в объеме. Вместе с этим возрастает давление в системе. Чем горячее силовой агрегат, тем выше давление в системе охлаждения. Чтобы избежать разрыва патрубков и бачка, а также радиатора и прочих элементов, используется клапанная крышка

Поэтому важно не только правильно закручивать ее, но и периодически проверять на целостность. По нескольким признакам можно определить, что элемент нуждается в ремонте или замене на новый

Если крышка исправна, двигатель будет работать в обычном режиме. Если же в крышке есть дефекты, последствия могут оказаться губительными для мотора.

Крышка расширительного бачка необходима не только для снижения давления. В конструкции предусматривается 2 клапана или 1, который сочетает в себе сразу 2 функции. Один клапан необходим для того, чтобы сбрасывать избыточное давление, другой служит для его нагнетания. Чтобы силовой агрегат работал исправно, ему нужно поддерживать рабочую температуру. Как правило, она находится в пределах 95 — 120 градусов. Это зависит от особенностей конструкции мотора. При нормальных температурных показателях расширение антифриза происходит примерно на 30%, что создает в системе избыточное давление. Нормальное давление — 1.1-1.5 атмосферы. Клапанная крышка бачка при необходимости способна выводить из системы лишнее давление или, наоборот, создавать его. Если крышка исправна, двигатель будет работать в обычном режиме. Если же есть дефекты, последствия могут оказаться губительными для мотора.

Признаки неисправности. Перед тем как менять крышку или покупать новую, нужно убедиться в том, что старая вышла из строя и не может выполнять свои функции. Как правило, самыми первыми признаками являются следующие: 1) из-под капота идет густой дым белого цвета; 2) двигатель перегревается, но печка холодная; 3) сорвало хомуты; 4) разорвало трубки система охлаждения; 5) нарушилась герметичность генератора; 6) нарушилась циркуляция антифриза.

Если имеются видимые повреждения, значит крышка нуждается в замене

Проверка. Проводить диагностику элемента лучше всего в сервисе. Специалисты для этих целей используют насосы, чтобы создавать оптимальное давление. Проверить крышку бачка можно и самостоятельно. Первым делом нужно заглушить мотор и дать ему остыть, а потом снять крышку с бачка. Первое правило — изучить состояние визуально. Если имеются видимые повреждения, значит она нуждается в замене. Отсутствие видимых повреждений не говорит о целостности элемента. Поэтому нужно закрутить крышку, завести мотор и подождать, пока он дойдет до рабочей температуры. После этого нужно встать возле бачка и прислушаться к посторонним звукам. Если есть шипение, это говорит о том, что клапан удерживает избыточное давление. Если шипения нет, нужно проверить систему на нагнетание. Для этого следует прощупать патрубки. Если они сжаты или вдавлены, значит клапан не работает.

Итог. Крышка расширительного бачка ответственна за давление в системе охлаждения двигателя. При неисправности этого элемента можно столкнуться с проблемами при работе двигателя.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

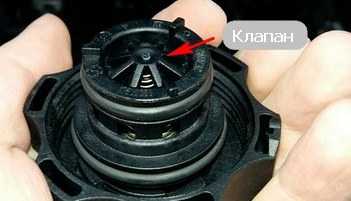

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Если нет подтеков

В сложных случаях охлаждающая жидкость исчезает бесследно. Патрубки и хомуты в порядке, мокрых пятен нигде нет. В этом случае стоит искать проблему в корпусе силового агрегата. При повреждении внутренних каналов системы охлаждения тосол попадает в масло. Меняется консистенция смазки. Она становится густой и скорее напоминает солидол, только с более светлым оттенком. Мы можем насчитать не более пары причин.

Прогорела прокладка ГБЦ

Повреждение прокладки ГБЦ

Чрезмерный нагрев мотора приводит к печальным последствиям. Если ОЖ пропадает в недрах двигателя, значит прокладка ГБЦ потеряла уплотняющие свойства. Часто это случается из-за перегрева. Достаточно в один прекрасный день забыть проверить норму антифриза, особенно когда на улице больше 30 °C, а город стоит в пробках. Прокладка практически распадается от нагрева. Или нарушается геометрия головки блоков, появляются миниатюрные зазоры.

В лучшем случае тосол подтекает наружу, в худшем — попадает в цилиндры и там сгорает вместе с топливовоздушной смесью (ТВС). Из выхлопной трубы идет белый дым, а в расширительном бачке появляются пузырьки воздуха. Если обнаружили такие симптомы, лучше приостановить эксплуатацию машины и направиться в технический центр. При наличии достаточного опыта можно обойтись без этого. Придется заменить прогоревшую прокладку ГБЦ или отшлифовать головку блока, чтобы она идеально прилегала к движку.

Треснул блок или головка

Трещина в блоке цилиндров

Это более серьезная поломка. Обычно повреждаются масляные каналы и тосол проникает в систему смазки. Это легко понять при осмотре маслозаливной горловины. На ее внутренней поверхности будет темная масса, похожая на вареную сгущенку цветом и консистенцией. Утечка внутрь несет большую угрозу для работы силового агрегата. Уровень антифриза катастрофически падает, а масло переходит отметку Max.

Из-за появления эмульсии смазка теряет свои свойства. Детали кривошипно-шатунного механизма (КШМ) из‐за повышенной силы трения быстро приходят в негодность. Со временем залегают поршневые кольца и снижается уровень компрессии до такой степени, что мотор невозможно завести. Справиться с проблемой поможет лишь разборка и дефектовка двигателя.
