Замена резистора печки газель бизнес

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Замена электровентилятора и резистора основного отопителя

. отсоединяем колодку проводов от резистора.

Шлицевой отверткой отворачиваем саморез крепления резистора.

Снимаем резистор с кожуха отопителя. Устанавливаем новый резистор в обратной последовательности. Для замены электровентилятора отопителя.

. головкой «на 8» отворачиваем два самореза крепления верхнего кожуха отопителя.

Снимаем верхний кожух.

Разъединяем колодки проводов электровентилятора.

Снимаем диффузор вентилятора. Диффузор устанавливают узкой частью в сторону вентилятора.

Отверткой проталкиваем резиновый уплотнитель проводов внутрь кожуха отопителя.

Вынимаем электровентилятор из кожуха отопителя. Устанавливаем электровентилятор отопителя в обратной последовательности.

Способ 1

Весь блок отопителя находится под приборной панелью по центру. А поскольку реостат электронный, то он очень «боится» влаги и пыли, чего в печке превеликое множество. Микросхема расположена в верхней части блока отопителя. И конструкторы Газ предлагают нам для её замены разобрать и достать всю приборную панель. А это то ещё «счастье». Необходимо отключить всю электропроводку от панели, открутить все крепления, достать дефлекторы, в общем, потратить полноценный день. А потом это ещё и собрать. И если в гаражных условиях это сделать возможно, то в полевых условиях (когда неисправность проявилась в дороге), это сделать практически нереально. Нет, разобрать-то вы её разберёте, а вот собрать уже будет сложнее, поскольку в холодное время года все пластмассовые клипсы теряют свою эластичность, и достать их, не повредив, становится невозможно. Если вы обратитесь в сервис, вам, скорее всего, предложат способ, который мы опишем ниже. Ну, а самые наглые возьмут денег, как за снятие торпеды, сделают всё проще и быстрее. Способ по замене реостата со снятием торпеды подойдёт тем, кто попутно хочет что-нибудь подремонтировать или улучшить. Остальным же лучше воспользоваться более простым способом.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

Дизельного двигателя;
АБС в приводе тормозов;
Кондиционера;
Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

Блок управления работой топливного насоса;
Блок управления системы дожигания выхлопных газов.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

более мощная аккумуляторная батарея,
новый стартер с улучшенными характеристиками;
генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

главный тормозной цилиндр;
вакуумный усилитель тормозов;
блок управления АБС;
колесные датчики.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

Одноконтурные/2-патрубковые — обычные краны/клапаны;
Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

Шиберные с приводом от электрического двигателя;
Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Ремонт добавочного сопротивления печки Газель в Санкт-Петербурге

На некоторых автомобилях даже после перегорания резистора отопители способны работать – правда, на максимальной мощности. Однако ни к чему хорошему такие эксперименты не приведут. Во-первых, очень скоро выйдет из строя аккумулятор авто, во-вторых, существует вероятность возгорания проводки. А это уже серьезно.

Сервисный центр «Лакон» осуществляет комплексное обслуживание автомобилей Газель. Силами наших специалистов может быть произведена замена резистора печки Газель Бизнес. Большой опыт и наличие большинства деталей на собственном складе позволяют нам ремонтировать автомобили качественно и быстро. Вам не придется ждать 1-2 недели, пока деталь появится в наличии.

Замена добавочного сопротивления Газель Бизнес и резистора в Санкт-Петербурге производится прямо из салона авто. Сама процедура займет от одного до трех часов, в зависимости от сложности. Также мы проведем чистку системы вентиляции, которая благотворно скажется на последующей работе всех элементов.

Инструкция по замене мотора печки

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

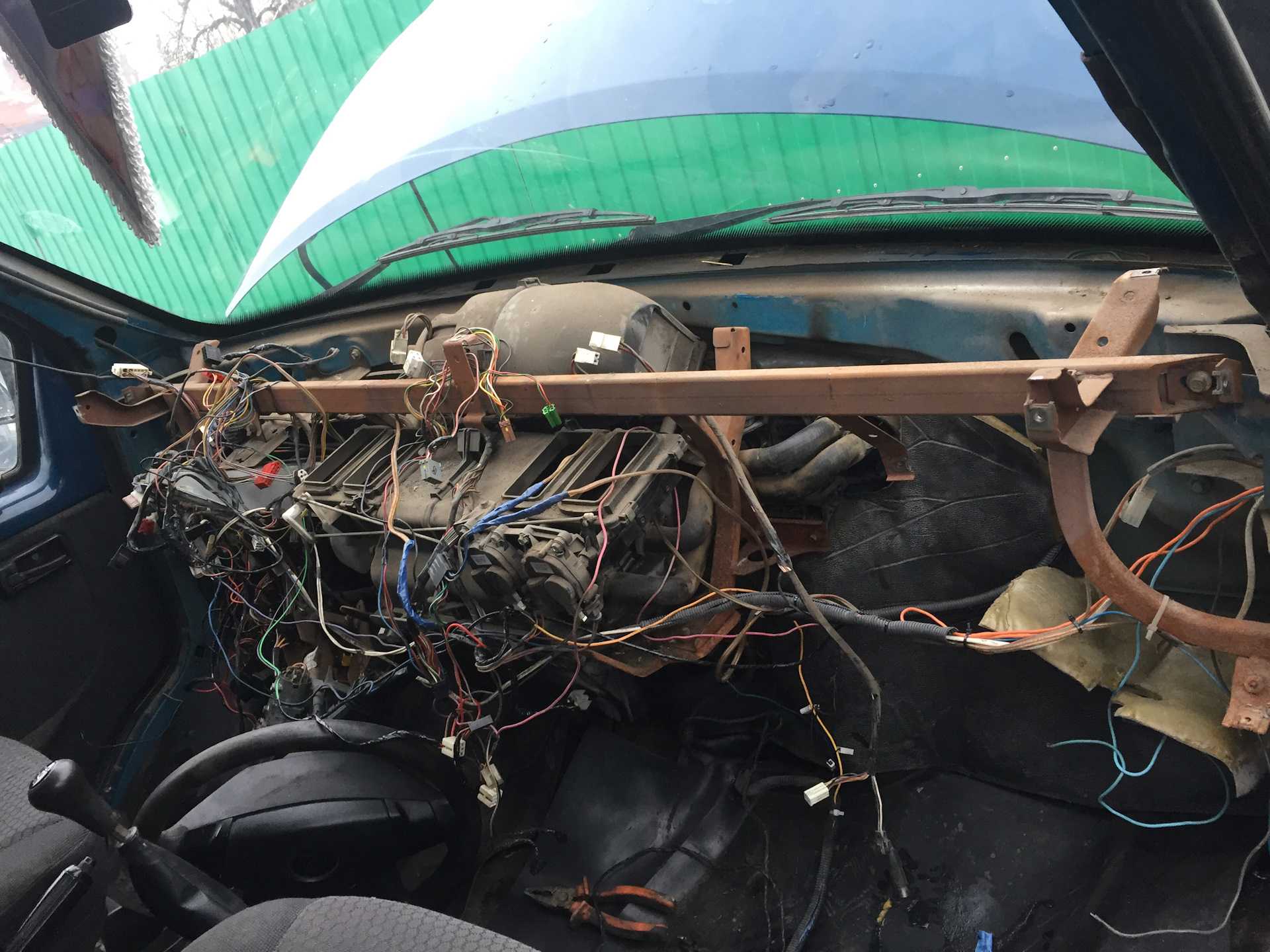

Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
Если в процессе ремонта вы заметили другие проблемы, к примеру, электрокран отопителя протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Отопитель Газель бизнес принцип работы.

Что делать, если печка на Газели перестала греть?

Одна из самых неприятных зимних поломок — отказ штатной системы отопления Газели. Диагностику этой поломки все водители осуществляют с удивительной лёгкостью, присущей опытнейшим автомеханикам. Оно и понятно — в салоне попросту становится холодновато. Автомобили Горьковского автозавода всегда славились своей ремонтопригодностью, не являются исключением и современные Газели. Посмотрим, что же мы может предпринять, случись с нашей машиной такое несчастье? Первым делом проверяем входной и выходной патрубки, чаще всего причиной отказа являются именно они, а нагретый двигателем воздух обдувает подкапотное пространство, вместо того, чтобы дуть в салон. Эта проблема решается элементарно — надеваем обратно патрубки, затягиваем их хомутами. Если родной хомут потерялся — идём в ближайший магазин стройтоваров и покупаем новый за 30 рублей.

Основные неисправности, которые снижают эффективность работы печки Газели:

Ремонт системы охлаждения машины Как проверить систему охлаждения?

Работа насоса охлаждающей жидкости

Какие признаки неисправности термостата?

Воздушная пробка – как удалить воздух из системы охлаждения ВАЗ?

Почему ломается резистор печки на Газель Бизнес?

Вы заметили, что при каждом запуске зажигания появляется резкий, неприятный запах гари? Некоторые скорости моторчика печки вообще не запускаются? Похоже, что резистор вышел из строя и нуждается в тщательной диагностике. Именно этот прибор регулирует работу вентиляторов. Также вам может потребоваться замена добавочного сопротивления Газель Бизнес. Поставить точный «диагноз» и назвать причину поломки можно будет только после тщательного осмотра. Работники СТО «Лакон» готовы взять на себя решение данной проблемы.

Почему такая деталь, как резистор печки, часто выходит из строя на автомобилях Газель Бизнес? Причину стоит искать в термопредохранителе резистора. Он должен регулярно охлаждаться благодаря потокам воздуха, который втягивается посредством фильтра в салоне.

Расположенный за торпедой радиатор отопителя – устройство, к которому по шлангам поступает охлаждающая жидкость. Когда двигатель достаточно нагревается, антифриз начинает охлаждать его. Радиатор печки нагревается, включается вентилятор, который гонит горячий воздух в кабину. Постоянно работающая система отопления не дает окнам запотевать, создавая комфортную температуру в салоне.

Со временем фильтр может забиться пылью, а зимой или после мойки туда нередко попадает вода. При отсутствии надлежащего ухода резистор печки быстро перегорает, и вам может потребоваться его замена.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

узлов и деталей фирм ZF и Sachs в приводе сцепления;
гидроусилителя руля от ZF Lenksysteme;
электрообогрева наружных зеркал;
иной передней панели с новым блоком приборов;
аудиосистемы от Blaupunkt;
обновленного блока управления отопителем кабины.

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Современные автомобили оснащены отопителями, которые поддерживают заданную температуру в салоне благодаря наличию в своей системе датчиков и электроприводов. Но чем сложнее механизм, тем больше его элементов могут выйти из строя. Электроника «боится» повышенной влажности, резких перепадов температур и пыли. А таких факторов очень сложно избежать в автомобиле. Поэтому периодически могут отказывать некоторые узлы или весь механизм в целом.

Резистор

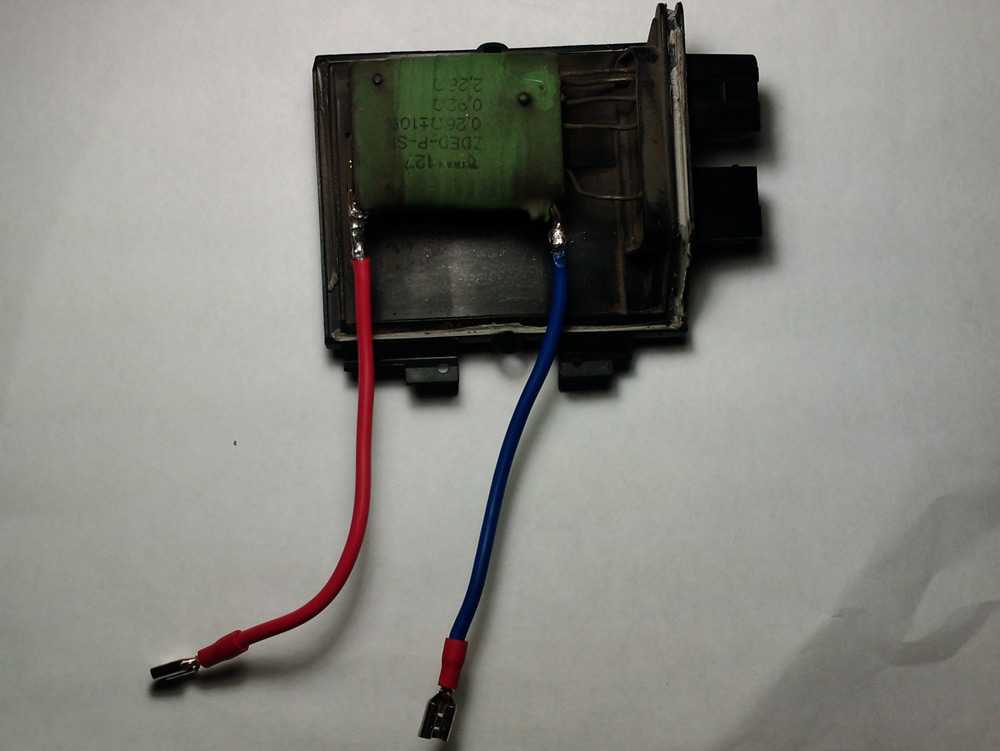

Если же говорить про резистор печки Газель, то он отвечает за работу отопителя на 1 и 2 скоростях. Для этого предусмотрено специальное сопротивление, снижающее силу напряжения, и позволяя тем самым электромотору вращаться с меньшей скоростью. Поскольку последний максимальный режим имеет прямое подключение, минуя дополнительное сопротивление, при отказе резистора печка начинает работать только при максимальных оборотах. На 1 и 2 скоростях отопитель включаться не будет.

Резистор отопителя Газели

Ничего сложного в замене резистора печки на Газели нет. Для этого потребуется выполнить несколько последовательных процедур:

Поднимите крышку верхнего бардачка, расположенного на торпеде. Оттуда следует убрать всё лишнее, иначе вещи будут мешать процедуре демонтажа.
Под крышкой располагаются 4 шурупа. Именно они удерживают бардачок. Открутите их поочерёдно и отложите пока в сторону.
Поскольку это Газель 3302, а не новая версия Бизнес, доступ к электровентилятору отопителя, к которому подключается резистор, намного проще. Тут отсутствует ещё одна панель, из-за которой приходится разбирать половину торпеды.
Сняв верхний бардачок, вы увидите под ним пластиковый корпус электровентилятора. Снимать его не обязательно, хотя добраться до блока дополнительного сопротивления будет не так просто. За это стоит сказать спасибо конструкторам ГАЗ.
Сразу подготовьте новый резистор. Перед заменой старого элемента не лишним будет убедиться в отказе нынешнего блока сопротивления.

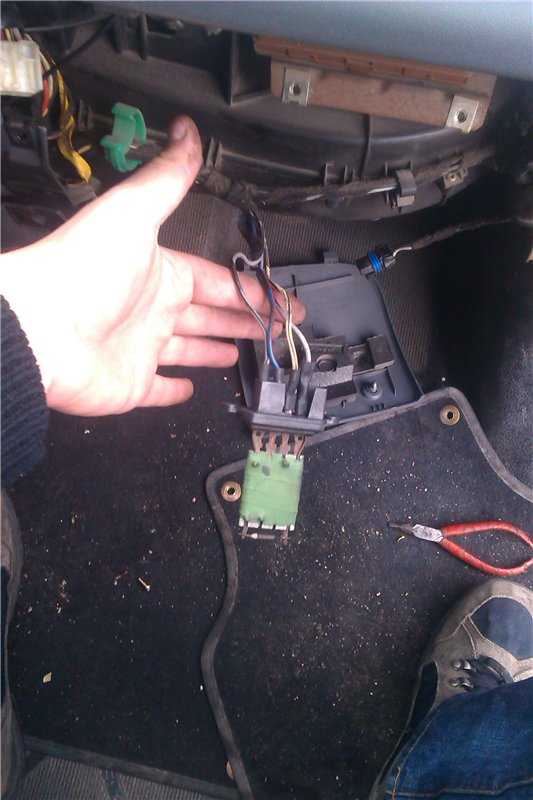

Справа от водителя на моторчике находится искомый резистор отопителя.
Протиснув руку в отверстие около электровентилятора, достаньте фишку подключения резистора.
Отключите разъём от старого резистора, возьмите новое сопротивление и подключите фишку к нему. Теперь запустите саму печку. Если она включается на 1 и 2 скоростях, причина точно была именно в дополнительном сопротивлении.
Полностью снять старый резистор в таком положении не получится. Придётся располовинить корпус электровентилятора. Для этого нужна длинная головка на 8. С помощью инструмента откручиваются 2 крепежа.
Теперь корпус электровентилятора можно вытащить из его посадочного места.
Справа на вентиляторе вы увидите резистор, который окончательно вышел из строя, что доказал недавно проведённый тест.
Открутите один саморез, на котором удерживается дополнительное сопротивление или регулятор оборотов.
Вытаскивайте старый резистор, после чего установите на его место новый.
Подключите все фишки и соберите узел в обратной последовательности.

На этом замену резистора или регулятора оборотов на Газели 3302 можно считать успешно завершённой.

Резистор и предохранители на автомобилях Газель могут ломаться, сгорать и выходить из строя. Случается это не так часто, но порой стоит начать проверку именно с этих элементов. Доступ к ним сравнительно простой, плюс их замена потребует куда меньше сил и средств, нежели снятие того же электровентилятора или демонтаж блока управления отопителем.
