Почему дворники не доходят до конца

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Открутить гайки крепления;
отогнуть рычаг, снять его с посадочного места;
ключом на 22 открутить крепления трапеции с двух сторон;
снять пластиковые вставки;
снять уплотнительную резинку капота;
убрать питание от моторчика стеклоочистителя;
вынуть его с приводом из отверстия в кузове;
защитный чехол отогнуть, открутить гайки крепления;
надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Прочитайте, может пригодится: Борода своими руками: пошаговая инструкция (фото и видео)

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

Разбирать и ремонтировать электродвигатель следует только если Вы уверены в своих навыках выполнения слесарных работ!

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

установить моторчик в начальное положение;
параллельно друг другу расположить кривошип и короткую тягу;
после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию ” выключено”, и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Другие неисправности дворников

Кроме самопроизвольного включения порой бывают и другие неисправности, например — дворники работают сами по себе ваз 2114 (то есть не отвечают на изменение положения переключателя).

Причин этого может быть несколько:

Сгорело реле (и контакты оказались замкнутыми в определенном положении).
Вышел из строя подрулевой переключатель.
Окислились контакты главной платы в монтажном блоке.

Проверить и устранить проблему в первом случае довольно просто (как именно — рассказывалось выше). В случае, если замена реле не помогла, следует проверить переключатель. Сделать это можно точно также — заменив его на новый. В подавляющем большинстве случаев эта операция должна помочь, и дворники должны снова исправно функционировать.

Если же постоянно работают дворники ваз 2114 даже после замены реле и переключателя, значит проблема в главной плате. Чтобы устранить поломку, плату следует достать из монтажного блока и хорошо осмотреть. В случае, если обнаружились какие-либо окисленные участки — их следует зачистить (при помощи тряпочки и керосина), а если найдены отпаявшиеся элементы — их следует аккуратно припаять.

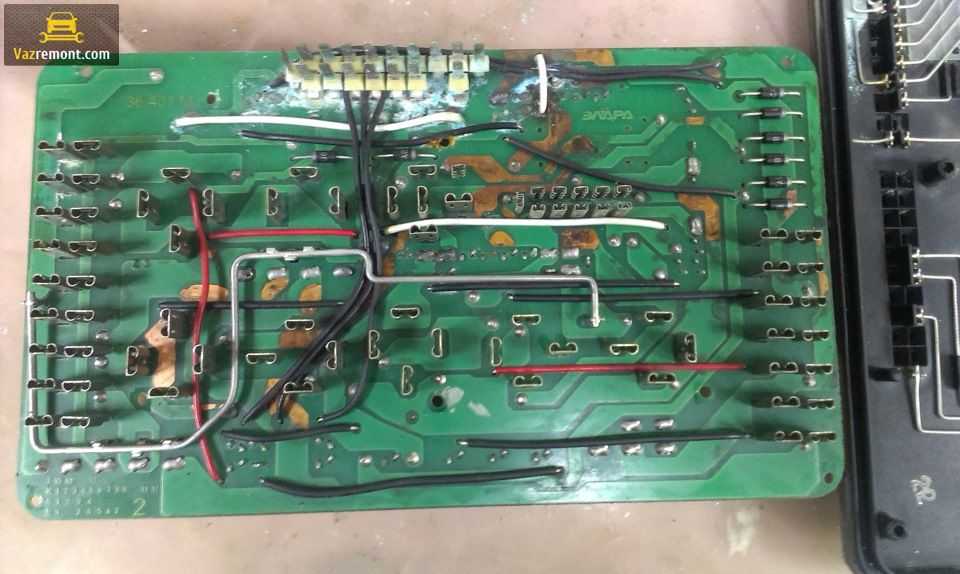

Окисление платы монтажного блока

Кроме перечисленных выше неисправностей, бывает и так, что не выключаются дворники ваз 2114, но на изменение положения подрулевого переключателя — реагируют.

Причина подобного «поведения» кроется в поломке самого переключателя, а именно:

контакты покрылись грязью;
контакты окислились;
произошло разрушение контактной поверхности.

Переключатель дворников ваз 2114

В первых двух случаях можно попробовать устранить неприятность, аккуратно разобрав и почистив переключатель. При этом, следует удалить скопившуюся грязь и зачистить все места с окислами (сделать это можно при помощи керосина либо очень мелкой шкурки).

В последнем случае переключатель придется заменить на новый, точно такой же модели, поскольку выполнить его самостоятельное восстановление до рабочего состояния практически невозможно.

Почему медленно работают дворники на ВАЗ 2109?

Столкнулись с тем, что у вас медленно работают дворники на ВАЗ-2109? Не беда, такая проблема преследует многих автомобилистов. Нерадивый механизм, еще вчера работавший как часы, имеет глупую привычку медленно и неумолимо выходить из строя. Такая неприятная особенность автомобилей данной марки уже успела насолить всем владельцам ВАЗа модели 2109, если верить отзывам большинства отечественных автомобилистов.

Причин тому может быть огромное количество, и далеко не всегда дело в халатности водителей. Дворники часто выходят из строя по причине банального технического несовершенства в конструкции всеми любимого ВАЗ. Но не стоит преждевременно ругать производителей и ехать в автосервис. Ускорить износившийся механизм своими руками — это просто и под силу любому.

Причины срабатывания дворников при включении СЗ

Какой бы не был выбран способ решения, изначально нужно найти причину такого «поведения» дворников. Их бывает несколько. Рассмотрим самые часто вознкающие.

Замыкание

Первым делом любой автомобилист с тем или иным уровнем просвещённости будет сомневаться в проводке. Наверное, где-то коротит, подумает он. Отчего же на самом деле возникает такая неисправность?

При включении зажигания включается дворники

Кратковременное или длительное срабатывание дворников при включении зажигания возникает в большинстве случаев из-за плохого соединения «массы». Чтобы решить проблему, рекомендуется отсоединить все точки, где проводка соприкасается с «массой», и прочистить выводы от окисления и отложений. Затяжка клемм должна проводиться затем надёжно, чтобы избежать повторения ситуации в дальнейшем.

Переключатель режимов

Если стеклоочистители не отключаются при нулевом и прерывистом режиме работы, а вот в ускоренном режиме нормально функционируют, то эта разновидность неисправности, как правило, указывает на переключатель. Что можно сделать? Найти реле, отвечающее за дворники. Например, на некоторых модификациях Тойот реле устанавливается прямо внутрь переключателя дворников. Устройство разборное, можно открыть и посмотреть, в чём проблема. На крайний случай, реле заменить.

При включении зажигания включается дворники

Можно полностью отключить переключатель режимов, выпаять его из схемы. Это поможет отключить дворники, однако после этого они будут работать только в ускоренном режиме.

Реле дворников

Одна из распространённых причин срабатывания дворников. Как и говорилось выше, именно замена реле помогает решить проблему в большинстве случаях.

Примечание. Обычный симптом неисправности, связанной с реле. При кратковременном включении омывателя ветрового стекла, дворники делают не два взмаха, как это должно быть, а три – последний взмах лишний, так как вода уже со стекла убрана и чистка проводится на сухую.

Новое реле должно подходить по маркировке. К примеру, для отечественной «девятки» подходит такой вариант – 526.3747. Однако в зависимости от завода-изготовителя, релейные устройства могу иметь и другие маркировки, но подходит вполне для замены. Нужно просто спросить у продавцов для конкретной модели автомобиля.

Статья в тему: Двигатели v образного типа, описание появления и использования

При включении зажигания работают дворники

Если по какой-то причине реле не подходит, то можно заменить внутри реле резистор R4. Родной имеет номинал 130 кОм, а для стабильной работы дворников рекомендуется поставить в пределах 40-70 кОм. Купить деталь можно в магазине радиодеталей или спросить на форумах родного города у радиолюбителей.

Само реле находится в блоке, который автолюбители называют «чёрный ящик».

Чёрный ящик автомобиля

А это схема реле дворников «девятки»

Схема реле дворников

Что касается внутреннего исполнения реле дворников, то оно может быть различным. Однако нужный нам резистор всегда подключается внутри реле к четвёртой лапке микрочипа.

Следует знать, что в некоторых случаях реле дворников может быть не разборным. Тогда резистор выпаять и заменить не получится. Придётся находить новое реле с классическим вазовским исполнением.

Ещё вариант – попала вода внутрь «чёрного ящика». Очевидно, что нужно разобрать блок, но делать это нужно на свой страх и риск, так как в половине случаев при разборке всё рассыпается и приходится менять монтажный блок на новый (стоит 3-4 тыс. рублей).

Разбирается «чёрный ящик» так:

Выкрутить шесть винтов блока (два винта прямо внутри площадки, остальные по бокам);
Снять аккуратно все реле, предохранители и перемычки (запомнить их положения);
Располовинчить блок отвёрткой;
Очистить окислы на схеме.

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

Самые распространенные поломки стеклоочистителя

Редуктор работает в штатном режиме, однако щетки дворников не движутся. Скорее всего, проблема кроется в износе или поломке зубьев шестерни, которую необходимо заменить. Также иногда достаточно подтянуть гайку, удерживающую специальный кривошипный механизм, расположенный на шестеренке, чтобы решить проблему.
Дворники не работают вообще. В данной ситуации нужно обязательно проверить исправность предохранителя, а в случае выявления поломки – заменить деталь. Кроме того, мы рекомендуем убедиться, что контакты предохранителя не окислились из-за воздействия влаги.
Щетки дворников не работают в прерывистом режиме. Наиболее частая неполадка связана с реле, поэтому в первую очередь требуется диагностика этого устройства.
После выключения дворники не возвращаются в первое положение, а замирают в произвольной позиции, иногда закрывая водителю обзор. Данная неприятность связана с поломкой редуктора. Он вполне ремонтопригоден, но иногда все же может потребоваться замена.
При включении стеклоочистителя не щелкает и не подает признаков жизни моторчик. Такая проблема возникает из-за перегорания обмотки или загрязнения контактов. В любом случае нужно проверить электродвигатель.

Его можно без труда заменить, так как данная деталь обходится недорого и легко устанавливается.

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

3 Поломка моторедуктора – последовательность действий при ремонте

Остановка дворников в произвольном месте вызывается поломкой редуктора. Устройство его такое, что заменить можно только шестерню. При поломке других деталей приходится менять его полностью. Причиной выхода из строя часто является примерзание щеток к стеклу зимой. Когда водитель поленился или забыл оторвать их, включил стеклоочиститель. Нагружается мотор, вал остается неподвижным, обмотки перегорают. Требуется снять и заменить электродвигатель.

На классике ремонт выполняется в такой последовательности:

ключом или головкой откручиваем рычаги, снимаем;
откручиваем крепление трапеции, снимаем пластмассовые вставки;
отключаем питание двигателя;
вытягиваем провод, открываем защитный чехол мотора;
с помощью головки откручиваем крепление моторедуктора;
давим на выступы рычагов внутрь, потряхиваем, покручиваем привод, вынимаем кронштейн и тяги.

Разъединяем детали механизма, отворачивая гайки. Все становится доступным: можно менять шестерню или установить другой электромотор. Сборка проводится в обратной последовательности.

Если сняли моторчик, нелишне взглянуть на него, даже если он рабочий. Осматриваем коллектор: если он сильно загрязнен и резинка не помогает, проходимся мелкой наждачкой. Бывает, износ настолько велик, что приходится менять якорь или мотор полностью. При дефектах на шестерне ее тоже меняем. Изношенная резьба на валиках рычагов или щетках требует полной замены комплекта тяг. Зачищаем пластину концевого выключателя шкуркой. Смотрим на состояние уплотнителей для проводки: неэластичные или полопавшиеся заменяем, сняв внутреннюю распорную втулку.

Почему не работают дворники в прерывистом режиме

Прерывистый режим –первый режим работы дворников. Далее идет 1-я скорость и 2-я скорость. Прерывистый режим – работа дворников с паузой 2-3 секунды.

Если не работает прерывистый режим, то в данном случае могут быть всего лишь 2 возможные причины неисправности:

Мертвое реле «К3». Рекомендуется заменить реле на заведомо рабочее, т.к. в магазинах много подделок и пустышек. Если вы не знаете где находится данное реле, то вам нужно в Предохранители.
Вторая возможная причина неисправности – нерабочий подрулевой переключатель дворников. Как заменить переключатель?

Если вы столкнулись с данной проблемой, первым делом рекомендуется заменить реле, сняв его с другой машины, затем уже идти в магазин или менять подрулевой переключатель.

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.

Перечень неисправностей приводящих к отказу «дворников» на ВАЗ 2108, 2109, 21099

В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

При перегорании предохранителей возможно наличие короткого замыкания в электрических цепях не только стеклоочистителя, но и других цепях защищаемых ими. См. «Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099».

— вышло из строя реле стеклоочистителя ( 52.3747, 525.3747);

Реле должно щелкать при работе. Если это не так, либо оно само неисправно, либо окислились его контакты. Порой для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым.

Проверить его исправность можно переместив подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.

Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.

— неисправен подрулевой переключатель режимов работы «дворников»;

Назначение выводов переключателя для его проверки: вход тока — 53а, 1-я скорость – 53, 2-я – 53б, вход прерывистого режима – 53е, выход прерывистого режима 53.

Неисправный переключатель следует снять, разобрать, зачистить контакты, либо заменить новым.
