Приспособление для запрессовки сайлентблоков

Logan Замена ГРМ и сайлентблоков задней балки.

6. Выведите тросы привода стояночного тормоза из держателей на опоре задней подвески (см. «Замена тросов привода стояночного тормоза», с. 161).

7. Отверните с обеих сторон по четыре болта крепления цапф, снимите их в сборе с тормозными механизмами и тросами привода стояночного тормоза, просуньте меж опорой подвески и днищем автомобиля и аккуратненько положите на пол.

Замена сайлентблоков задней балки на Renault Logan. ТО француза

Замена сайлентблоков задней балки на Renault Logan

, производится при выходе их из строя. Для начала, давайте разберемся, что это такое, и какие функции деталь выполняет. Это знание поможет нам своевременно определить неисправность. По сути, сайлентблок является виброизолятором, а в его задачу входит гашение вибраций, которые возникают в подвеске. Сайлентблоком соединяются рычаги с кузовом и балкой. Такая конструкция обеспечивает увеличение мягкости хода. Технически эта запчасть представляет собой 2 втулки, между которыми находится эластомер. Чаще всего, это высокопрочная резина.

Диагностируют поломку по ощущениям, а также визуально. Первым признаком износа элемента является неуверенное прохождение поворотов, особенно это заметно на высокой скорости. Также машину может вести при прямолинейном движении. В некоторых случаях может наблюдаться нарушение углов установки колес, проявляется это ускоренным износом резины. Важным признаком неисправности подвески являются стуки при проезде незначительных неровностей, но так реагируют все элементы ходовой, поэтому нужно производить визуальный осмотр, и выявлять источник проблемы. При осмотре проблемный сайлентблок виден сразу. Он имеет трещины и другие видимые повреждения. Также, если пошевелить рычаг, то будет заметный люфт.

Выбор деталей

. Немаловажным фактором, влияющим на срок службы, является подбор комплектующих на замену. Лучше всего приобретать их в крупных торговых точках. Обязательно спросите у продавца сертификаты на товар. Это даст гарантию, что запчасть не «левая». Часто люди предпочитают покупать детали от производителя, но на практике, контрактные запчасти оказываются не хуже по качеству, но зато значительно дешевле. Более качественными считаются полиуретановые детали. Всегда покупайте полный комплект сайлентблоков. Менять их следует единовременно, даже если неисправен только один из них.

Работу по замене следует производить на ровной площадке, которая позволит избежать отката автомобиля. Обязательно под передние колеса поставьте упоры. Приготовьте все необходимые инструменты. Это позволит не терять времени на поиск необходимого ключа в процессе работы. За час-два до начала ремонта обязательно очистите гайки и винты металлической щеткой, и обработайте жидким ключом, это позволит избежать проблем с откручиванием крепежа. Ремонт производится в следующем порядке:

Для начала рекомендуется сорвать с места винты. Это проще сделать, когда машина стоит на земле;

Автомобиль поднимается на домкрате. Под него ставят подставку, которая не даст упасть машине в процессе работы. Снимают колесо;

Откручивается болтик, крепящий тормозную трубку к стойке, если этого не сделать, то вы наверняка повредите его;

Откручиваются 2 винта, которые крепят стойку к ступице. Также следует ослабить гайки верхнего крепления стойки; Немного приподнимаем авто на домкрате, это позволит извлечь винты, соединяющие ступицу и стойку. Если их не удается вытащить, то накрутите на них гайки, но так, чтобы концы не выходили за кромки, и аккуратно выбейте молотком;

Снимаем рычаг. Для этого откручиваются и вытаскиваются винты, крепящие рычаг к балке;

Далее необходимо выпрессовать сайлентблоки. Для этого, лучше использовать специальный съемник, если его нет, то можно воспользоваться тисками. Выдавливают деталь во внешнюю сторону;

Внутреннюю часть проушины обязательно следует зачистить наждачной бумагой от ржавчины;

Замена сайлентблоков на верхнем рычаге ВАЗ-2107

Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.

Делается все так:

Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
Извлекаем крепежный болт.
После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;
При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

ключи на 19;
новые сайлентблоки;
проникающая смазка;
щётка по металлу;
монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Замена шаровых опор ваз 2107

После того как автомобиль надёжно закреплен, снимается колесо. Теперь основная задача выпрессовать пальцы шаровых опор из поворотного кулака. откручиваются гайки крепления пальцев, но не полностью, а на 2-3 мм. Удобнее всего пальцы выпрессовать при помощи специального съёмника, поставив его в распор между пальцами. Но можно и при помощи молотка. Если наносить резкие удары с боку по кулаку. В месте где крепится палец. Перед тем как выпрессовывать. Гайки откручиваются полностью. Чтобы они свободно вращались по резьбе. Потом закрутить их обратно, так же не докручивая до конца на 2-3 мм. Это необходимо для того чтобы потом проще можно было выкрутить гайки, так как наконечники будут свободно вращаться. И зафиксировать наконечник , чтобы открутить гайку будет очень тяжело. То есть гайка будет проворачиваться вместе с наконечником. Прежде чем откручивать гайки наконечников шаровых опор. Устанавливается реечный домкрат под нижний рычаг. для того чтобы плавно отпустить пружину.

Раскручиваются гайки шаровых опор, Снимается поворотный кулак и опускается реечный домкрат. Пружина плавно разжимается, теперь её можно свободно вынимать.

Разборка

На примере Opel Zafia B будет описан метод замены сайлентблоков задней балки без полного снятия балки.

Ослабьте гайку крепления сайлентблока к кронштейну.
Открутите гайки крепления кронштейна к кузову автомобиля.
Вытащите болт крепления и сам сайлент. Не забудьте пометить, как располагался сайлентблок относительно кронштейна! Операции №1-3 следует проделать и со второй стороной.
Поднимите заднюю часть автомобиля домкратом и зафиксируйте на упорах. Балка должна немного опуститься, после чего у вас появится простор для выпрессовки.
Соберите съемник таким образом, как это показано на фото и видео. Суть выпрессовки в том, чтобы удерживанием болта с одной стороны и закручиванием гайки со второй стороны создать необходимое усилие для выхода сайлентблока из посадочного места. На видео мастер засверливает внешнюю обойму резинового демпфера, ослабляя тем самым внутреннее натяжение

Запрессовка и сборка

Тщательно очистите посадочное место в балке. Лучше всего применить металлический ершик для дрели, но подойдет и обычная щетка с металлическими волокнами. Перед запрессовкой обильно смажьте посадочное место моторным маслом либо другой консистентной смазкой. Поскольку резиновый демпфер находится в металлической оправке, то технические жидкости не причинят ему вреда и никак не повлияют на ресурс. Со стороны запрессовки рекомендуем снять небольшую фаску на внешней обойме – так деталь лучше зайдет в посадочное отверстие.

Для запрессовки подойдет все тот же съемник. В качестве оправки для запрессовки можно использовать обойму из-под старого сайлентблока. Если у вас нет подходящих оправок, то в качестве упора можно вырезать квадрат толщиной 3-4 мм. В таком случае в конце запрессовки резиновый демпфер упрется в упорную пластину. Чтобы запрессовать деталь заподлицо, под пластину нужно будет что-то подложить.

При необходимости соосность можно поправить, аккуратно ударяя по оправке с выступающей стороны молотком.

При установке кронштейна для поднятия и направления балки нужно будет направить балку в посадочное место вручную либо с использованием домкрата. Возможно, достаточно будет опустить кузов. В любом случае ориентироваться нужно по месту и сложившейся ситуации. Изначально все болты и гайки необходимо только наживить, затем закрутить болты крепления кронштейна. После чего можно опустить автомобиль на колеса и зажать болт крепления сайлентблока

Болт должен закручиваться, только когда автомобиль стоит под собственным весом на земле – это очень важно!

Замена сайлентблоков с полным снятием балки

Ниже на видео вы можете увидеть процесс замены сайлентблоков с полным снятием задней балки. Неудобство такого метода в том, что нужно отсоединять тормозной шланг, так как его длины не хватит для полного опускания балки. Разумеется, после замены необходимо будет заново залить тормозную жидкость и прокачать тормоза, что в одиночку сделать довольно сложно.

Как заменить сайлентблоки на ВАЗ 2107

Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков. Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

Съемник сайлентблоков;
Съемник шаровой опоры;
Ключи на 13, 22, 24;
Молоток;
Зубило;
Монтировка;
Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

Замена верхних сайлентблоков
Замена нижних сайлентблоков
Меры безопасности

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
Устанавливается на место шаровая опора, до упора затягивается гайка;
Прикручивается колесо, автомобиль опускается и снимается с домкрата;
Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

Откручиваем обе гайки крепления рычага;

На одну сторону накручиваем съемник и выдавливаем сайлентблок;

Аналогичную операцию выполняем с противоположной стороны;
Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
Прикручиваем колесо и снимаем автомобиль с домкрата;
Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

Шаровых опор;
Сайлентблоков;
Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

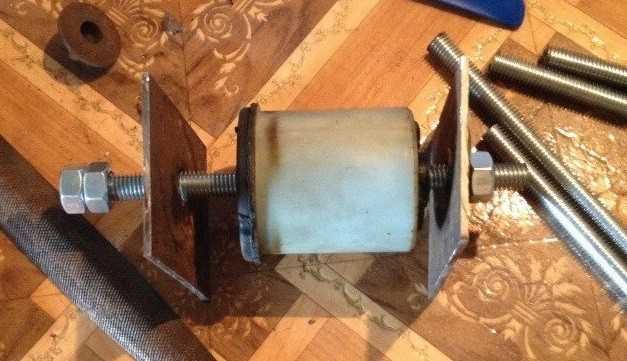

Съемник для сайлентблоков своими руками

Чтобы заменить сайлентблоки на машинах семейства ВАЗ 2101-2107, нет необходимости покупать соответствующий съемник, можно обойтись и без него, тем более что он стоит денег. Но с таким прибором выполнить запланированные ремонтные работы намного проще.

Собрать съемник сайлентблоков вполне реально своими руками дома, и для этого пригодится всего немного деталей:

Болт М12 с мелкой резьбой, длина которого не менее 7 см.

Отрезок трубы следующих размеров — длина 3 см, внутренний диаметр 40 мм, а наружный 50 мм.

Шайба с наружным диаметром на 50 мм минимум.

Два отрезка трубы следующих размеров — длина 10 см и диаметр 40 мм.

Съемник для сайлентблоков своими руками

Когда все составляющие для реализации самодельного съемника готовы, можно приступать к реализации задумки:

Увеличить внутренний диаметр трубы с 40 мм до 45 мм.

Чтобы использовать устройство для выпрессовки старых шарниров, понадобится надевать на него шайбу.

Болт нужно ставить внутри устройства, после чего снаружи надеть оправку большого диаметра. Эта оправка будет упираться в стенку рычага. Чтобы запрессовать деталь, понадобится надеть шайбу и завинтить гайку.

Устройство можно сделать в домашних условиях из подручных средств, что собственно многие и делают. Реализовать такую задумку не составит большого труда, но зато вы сможете существенно сэкономить средства на приобретении заводского съемника.

Сайлентблоки ВАЗ 2107

Рычаги, реактивные тяги и амортизаторы автомобиля крепятся через подвижные соединения. Резинометаллические втулки, или «сайлентблоки» («Silent» – англ. тишина), гасят удары и вибрации, появляющиеся при езде по неровной дороге и обеспечивают подвижность соединения без люфтов. Со временем резина изнашивается и пересыхает, появляется люфт и, соответственно, стуки в подвеске. В таком случае сайлентблоки ВАЗ 2107 необходимо безотлагательно менять, так как люфт в подвеске и рулевом управлении ухудшает управляемость и курсовую устойчивость. При износе сайлентблоков нарушаются углы установки передних колес (так называемый “развал-схождение”), что увеличивает скорость износа шин.

Licota ATC-2286

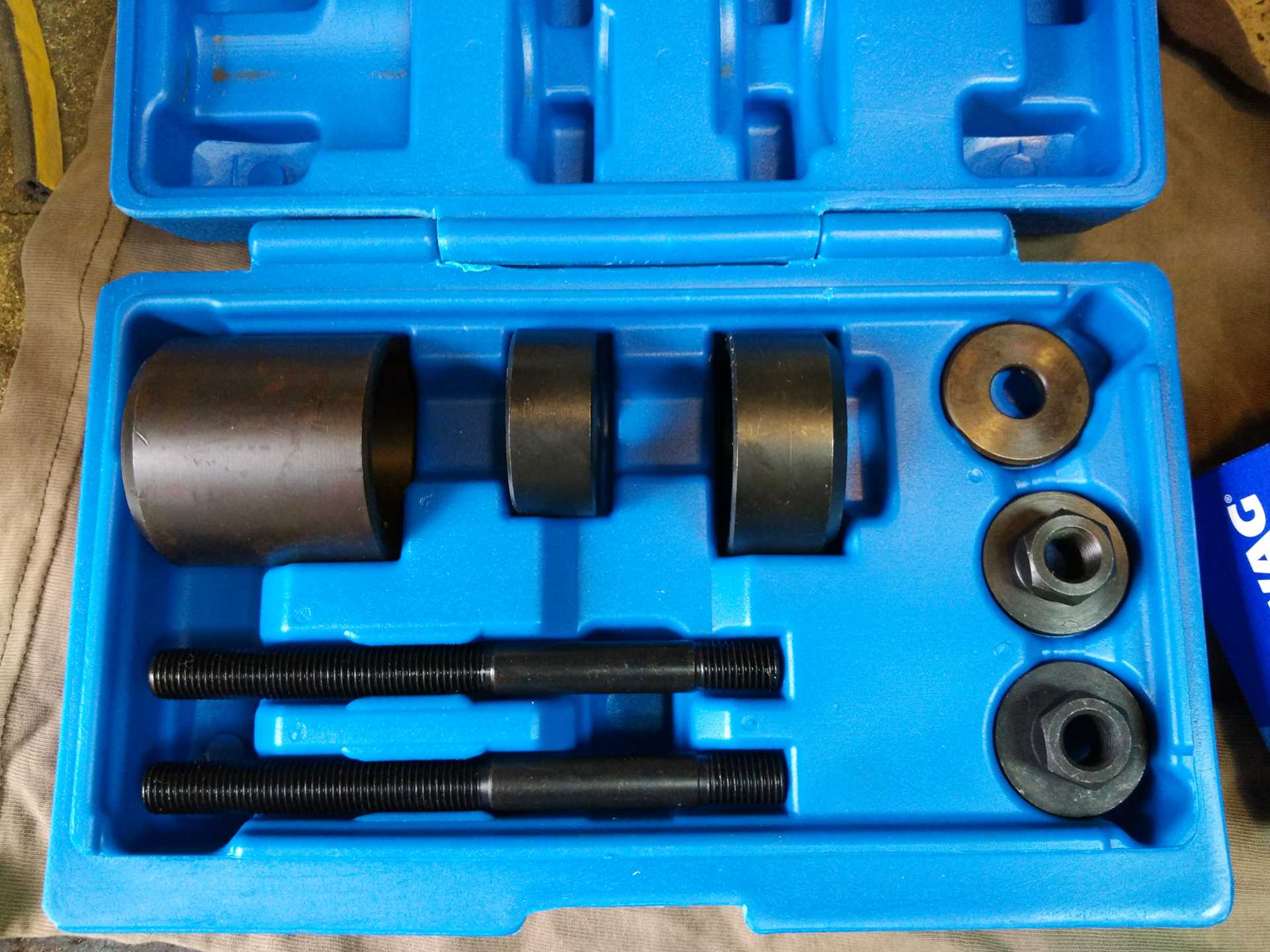

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Характеристики:

Используется как для выпрессовки, так для запрессовки сайлентблоков.
Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
Штифты: M10, M12, M14, M16, M18.
Вид: универсальный съемник.
Вес: 17 кг.

Читать также: Как пользоваться дисковой пилой видео

Плюсы:

Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
Все детали легко собираются и разбираются.
Возможность демонтажа и установки сайлентблоков.
Удобный кейс для хранения всех деталей съемника.

Минусы:

Сравнительно большой вес.
Высокая стоимость.

Почему сайлентблоки выходят из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира.

Причин того, что изделие приходит в негодность, может быть несколько:

Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Как сделать съемник

После приготовления выше перечисленных деталей, приступаем к сборке съемного устройства:

Закрываем одной шайбой, с отверстием под подобранный болт, один конец цилиндра.
Вставляем болт в подобранный по диаметру, чуть больше диаметра сайленблока, цилиндр.
После надевания его на сайлентблок закручиваем гайку.

Порядок работы со съемником:

Снять ось РМШ. Можно демонтировать полностью лапу и закрепить ее в тисках, а можно выпрессовывать прямо в установленном виде.
Устанавливаем к сайленблоку цилиндр съемника.
Вставляем болт. Болт берем такой длины, чтобы можно было накинуть пару шайб и закрутить гайку.
Надеваем шайбы на болт и начинаем затягивать гайку.
Постепенно шарнир начнет сползать.

Если снимать сайлентблоки без съемника, то надо прикладывать деревянную рейку, чтобы не повредить тяги.

Метки: съемник, съемник сайлентблоков, оправка, ваз-2107

Комментарии 32

у меня тоже была такая же проблема с 2105-ВАЗ

Ой.бляяяя… Специалисты! Да никого не слушай! Пошли этих критиков на КУЙ.Сделал! Использовал! Доказал, что руки из НАДО места растут! МОЛОДЕЦ!

В сервисе более 10 лет. Съёмников для сайлентблоков никогда небыло. Мог бы запилить видео, но классика очень редко приезжает.

Тоже не мимо проходил, но молотком салентблоки не забиваю.И по таким сервисам насмотрелся, когда «гореспец» ходит по кругу и ищет ключ на 13,который один на весь сервис

в конце дня то же самое, если большие ремонты и голова кругом. ключи понятное дело так же ищу, т.к за день брал его миллион раз и непонятно где оставил, а он перед носом лежит как обычно.Сайлентблоки на классике как раз удобнее забить(через оправку), чем прессовать, а на иномарках только пресс.

Ты только сервис не называй здесь.Клиент разбежится.)))

саморезы тоже удобней забивать, когда шуруповерта нет

Откинемся на 30 лет назад.Гелик это Волга. 1 -й секретарь и коммерсы катались.2106- ланд крузер, директор завода.И по нисходящей, москвич, жопер, инвалидка, мотоцикл.Тогда это видео и было бы актуально но в узких кругах.Не дай Бог я увидел как мою ласточку молотком по яйцам!((Да ни ногой туда больше.Да и запчасти не достать вообще, я и сломанные рычаги правил, варил. Балку 2101 пропеллером скрученную после ямы правил. Сварил и ездил. Пружины отпускали, вытягивали, калили снова и ставили. Жаль тогда этого сайта не было да и фото-видео аппаратуры. Опоздали с постом лет на 30.Как в кино делают:-забил молотком а потом поставил съёмник и имитируй что вкрутил. уже букв много, удачи вам в вашем безнадежном деле.

Как запрессовать сайлентблок — подробности выполнения

Сайлентблок (резинометаллический шарнир) — это две металлические втулки с резиновой вставкой между ними. Этот узел служит для соединения деталей подвески. Благодаря тому, что между втулками сайлентблоков находятся упругие вставки (чаще всего полиуретановые), данные элементы погашают колебания, передающиеся от одного узла к другому. Скажем, стук в передней подвеске вполне может быть вызван неисправностью сайлентблоков, поскольку на них приходится самая большая нагрузка. Сайлентблоки должны противостоять той деформации, которую получает подвеска автомобиля.Чтобы разобраться, какие сайлентблоки лучше и как осуществляется замена сайлентблоков ВАЗ 2107, лучше всего обратиться к специалистам. Действительно, замена подобного узла требует соответствующих знаний и квалификации, так что если вы сомневаетесь в собственных силах, доверьте ремонт профессионалам.

Кстати, существуют определенные признаки, по которым можно определить необходимость замены данного узла. Так, если изношены задние сайлентблоки передних рычагов или передние сайлентблоки, то машину будет уводить на скорости. Также может появиться и неравномерный износ покрышек. Хотя при возникновении подобной неприятности может понадобится не только замена сайлентблоков, но и какие-то ремонтные работы, связанные с подвеской. Следует помнить, что любое вмешательство в работу автомобильной подвески (в том числе и если вы заменили сайлентблок рычага) потребует и проведение восстановления углов схождения и развала колес. Что касается приобретения новых сайлентблоков взамен изношенных, то на сегодняшний день наибольшей популярностью пользуются сайлентблоки точка опоры, представляющие собой изделия с полиуретановыми прокладками.

Осуществление замены сайлентблока

Понятно, что когда заменяются, скажем, задние сайлентблоки, то нужно извлечь изношенные детали и на их место установить новые. Вроде бы ничего сложного нет, однако многие автолюбители ломают себе голову над тем, как выпрессовать сайлентблок, поскольку он может не проходить в рычаге. Однако все это вполне решаемо, если подобрать нужный комплект инструментов. Итак, как запрессовать сайлентблок беспрепятственно:

перед началом манипуляций необходимо произвести тщательный визуальный контроль всех деталей конструкции на предмет их соответствия друг другу по размерам, запрессовка сайлентблока в «домашних» условиях должна осуществляться с помощью тисков. Этот инструмент как раз и сможет обеспечить надежное закрепление детали, рычаг необходимо тщательно очистить от всех имеющихся загрязнений, после чего обильно смазать машинным маслом внутренние стенки отверстия, таким же образом нужно смазать металлическую внешнюю втулку, рычаг идеально ровно зажимается в тисках, после чего строго перпендикулярно ему устанавливается сайлентблок

Очень важно при осуществлении этой операции не допустить перекосов, поскольку в этом случае вы получите нестабильную работу всего автомобиля, да и полиуретановый шарнир долго в таких условиях не проработает, следующим шагом необходимо вбить шарнир в рычаг, воспользовавшись для этого двумя металлическими трубами небольшой длины. Одна из этих труб должна иметь такой же диаметр, как и внешняя втулка сайлентблока. Для того, чтобы вбить шарнир, необходимо с помощью одной трубы удерживать рычаг, а другую приставить непосредственно к сайлентблоку, чтобы при работе с молотком не произошло повреждения детали

Путем осуществления таких несложных манипуляций, вы легко сможете запрессовать сайлентблок и обеспечить тем самым своему автомобилю подходящие условия для комфортной работы. Если же все-таки в процессе установки возникли какие-то затруднения, оптимальным решением проблем будет обращение в автосервис

Для того, чтобы вбить шарнир, необходимо с помощью одной трубы удерживать рычаг, а другую приставить непосредственно к сайлентблоку, чтобы при работе с молотком не произошло повреждения детали. Путем осуществления таких несложных манипуляций, вы легко сможете запрессовать сайлентблок и обеспечить тем самым своему автомобилю подходящие условия для комфортной работы. Если же все-таки в процессе установки возникли какие-то затруднения, оптимальным решением проблем будет обращение в автосервис.

Замена сайлентблоков передних рычагов ваз 2107, 2106, 2105.

Доброго времени суток. В данной статье я расскажу как поменять сайлентблоки в передних верхних и нижних рычагах на классике. Но для начала скажу почему они выходят из строя и как понять нужна ли их замена?

Диагностика сайлентблоков в передних рычагах.

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

Со временем резина теряет свои упругие свойства и начинает растрескиваться.
Во время использования машины или во время её обслуживания на сайлентблок попало масло.
Неправильная установка детали.
Езда по очень плохим дорогам, коих в России великое множество.

Диагностируется всё довольнотаки просто. Первое, что должно насторожить — это ухучшение отзывчивости руля. Но тут дело может быть и не только в них, смотрим дальше. Второй признак мёртвых сайлентов, колёса стоят домиком. На яме или на подъёмнике смотрим целостность резинок (на них не должно быть трещин и они не должны быть выдавлены). Можно взять ломик или монтажку и попробовать подвигать рычаги. Они не должны иметь свободного хода (не должны болтаться).

Замена сайлентблоков в верхнем рычаге классики своими руками.

И так, начнём! У заднеприводных ВАЗов в верхнем рычаге сайлентблоки можно поменять даже не заезжая на яму и не снимая рычаг с шаровой (при условии, что у Вас есть съёмник для сайлентблоков). Но для начала нужно определить прикипели ли втулки сайлентблоков к болту крепящему рычаг к кузову. Для этого домкратим машину, снимаем колесо.

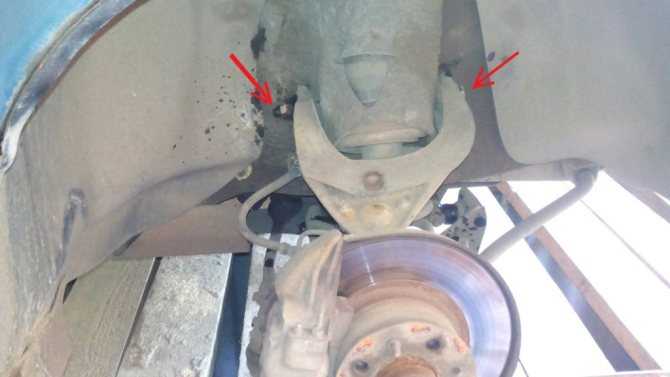

Стрелки указывают на болт и гайку

Ослабляем гайку крепления верхнего рычага ключом на 22 и пробуем прокрутить болт. Если он крутиться, а втулки стоят на месте, то Вам повезло! А вот если этот болт прокручивается с большим усилием и втулки крутятся с ними, то как говориться: — Хьюстон, у нас проблемы! Далее рассмотрим оба случая.

Если сайлентблоки не прикипели.

Дальнейшие действия зависят от того имеется ли у Вас съёмник для сайлентблоков. Если он есть, то можно не снимать рычаг полностью, а только открутить до конца гайку на 22, достать болт и вывернуть рычаг на .себя (для удобства дальнейшего ремонта).

Выворачиваем рычаг для удобства.

Далее берем съёмник и выпресовываем сайлентблоки.

Снятие сайлентблока съёмником

И с его же помощью запрессовываем новые сайлентблоки. Перед запрессовкой посадочное отверстие нужно очистить и желательно смазать литолом. В верхних рычагах сайлентблоки запрессовываются до рёбер, как показано на фото ниже.

Новый сайлент должен быть запрессован именно так.

А что же делать если у Вас нет съёмника сайлентблоков? Тогда придётся полностью снимать рычаг. Достаём не только болт, крепящий верхний рычаг к кузову, но и достаём шаровую из ступицы (это быстрее, чем выкручивать 3 болта крепящие шаровую к рычагу). Про подробное снятие шаровой написано тут.

Сняли рычаг, ставим ухо рычага на трубу или на тисы (как на фото) главно, что бы сайлентблок ни во что не упирался и выбиваем его молотком.

Для запрессовки новых нам понадобится оправка (старый подшипник, кусок трубы, гаечная головка). Внутренний диаметр оправки должен быть равен диаметру юбки нового сайлентблока. И начинаем запрессовку новых деталей с помощю этой оправки, предварительно смазав посадочное место литолом. Собираем в обратном порядке.

Важно: протягиваем болт крепления рычага к кузову только под нагрузкой на это колесо! Т.е. машина должна стоять не на домкрате а на всех колёсах!

Если сайлентблоки прикипели к болту.

Это блоее сложный случай так как придётся долго провозиться с тем, что бы достать болт крепящий передний верхний рычаг к кузову.

Для тех кто хочет сэкономить себе кучу времени и готов немного раскошелиться, советую купить новый болт, этот рычаг с разборки и просто старый болт спилить болгаркой.

Ну а если у Вас есть время и нервы тогда берём в руки газовую горелку и выжигаем сайлентблок. Соблюдайте технику пожарной безопасности! После того, как вся резина выгорит можно начинать выколачивать болт. Приготовьтесь к тому, что делать это будете очень долго. После того как достанете болт, выбейте из рычага остатки обоймы сгоревшего сайлента и следуйте инструкциям написаным выше.

Замена на рычаге ВАЗ-2108

Перейдем к моделям ВАЗ-2108 и выше. У них замена сайлентблоков делается по-другому, хотя инструменты необходимы те же, что и для проведения замены на классических моделях. Единственное, потребуются дополнительно слесарные тиски.

Рассмотрим последовательность работ на примере модели ВАЗ-2108:

Чтобы произвести замену, лучше с авто полностью снять рычаг. Для этого ставим машину на смотровую яму, выдомкрачиваем колесо со стороны проведения замены, снимаем его.

Чтобы снять рычаг, необязательно рассупонивать шаровую опору, достаточно открутить болты крепления ее к рычагу. В дальнейшем она останется в ступице, а рычаг можно будет снять. Также откручиваем гайки крепления распорки, стойки стабилизатора и болта крепления рычага к кронштейну кузова. Чтобы их легче было скрутить, обрабатываем гайки WD-40.

Вытаскиваем болт крепления и аккуратно снимаем рычаг.
Далее выпрессовываем сайлентблоки. Некоторые их просто выпаливают при помощи газовой или бензиновой горелки. Но это делать не рекомендуется, поскольку воздействие высоких температур может повлиять на структуру металла (может произойти отпуск) из-за чего прочность снизиться.

Лучше для выпрессовки использовать слесарные тиски. Берем отрезок трубы с внутренним диаметром больше сайлентблока и металлическую наставку, окружность которой соответствует внутренней обойме. Для этого можно использовать втулку от старого сайлентблока, предварительно выпалив резиновую прослойку. Разводим губки тисков и помещаем все подготовленные элементы между ними. При этом рычаг ставиться по центру, с одной его стороны устанавливается труба, а с другой – наставка. Аккуратно стягиваем тиски, при этом наставка будет давить на шарнир, а труба выступит в качестве упора для рычага. Поскольку диаметр трубы больше, то при сжатии тисков наставка вытолкает сайлентблок.

Перед запрессовкой следует сделать фаску на новом шарнире, срезав небольшой слой резины. Наставка не требуется, просто смазываем отверстие и сайлентблок мыльным раствором, центрируем шарнир и помещаем между губками тисков вместе с отрезком трубы

Стягивая тиски, резинотехнический элемент будет постепенно садиться на место, важно только проследить, чтобы он ровно стал (резиновые выступы с обеих сторон рычага были одинаковыми).

Так меняется сайлентблок, используемый в месте крепления к кронштейну кузова.

Второй шарнир, посредством которого соединяется рычаг с распоркой извлекать легче, поскольку он составной (состоит из двух частей). В народе этот элемент часто называют «ромашкой».

Извлекается он так:

Зажимаем рычаг в тисках;
При помощи мощной отвертки выковыриваем сначала составную часть с одной стороны, а затем с другой. При этом обычно металлические внешние обоймы остаются в рычаге;
Той же отверткой и молотком сбиваем обоймы;
Ставим новые элементы сайлентблока в рыча и центрируем их. Помещаем все между губками тисков и стягиваем, пока «ромашки» не сядут.

Так меняются шарниры на нижнем рычаге на всех моделях – от 2108 до 2115.

Теперь немного нюансов замены сайлентблока растяжки. Его менять следует при снятом нижнем рычаге. Просто откручиваем гайку крепления растяжки и извлекаем ее. А далее уже все зависит от конструкции подвески.
