Как устроено реле задних противотуманных фар ваз 2114?

Замена — дело несложное

Разобравшись с тем, где расположен блок, управляющий работой цепи питания ПТФ, заменить его — пустяковое дело. Гораздо сложнее правильно диагностировать поломку. Поэтому, если по какой-то причине отсутствует питание на задние противотуманки, начать следует с проверки предохранителя и зачистки контактов.

Для последнего можно использовать обычную наждачную бумагу с мелкой зернистостью. Делать это нужно крайне аккуратно, ведь в блоке реле находятся электромагниты, при помощи которых и выполняется переключение контактов (при нажатии кнопки включения освещения).

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Если же отсутствует питание задних фар ВАЗ, и вместе с ним не работают противотуманки, то это уже указывает не на поломку реле, а на повреждение электроцепи или короткое замыкание в системе (чаще всего — отсутствие минусового контакта с массы).

Чтобы точно установить причину, желательно воспользоваться мультиметром. Если не горят только задние фары, то это указывает на:

поврежденный предохранитель;
отсутствие 1, 2, 6 контактов (напряжения на них);
замыкание переключателя (кнопка без фиксации);
проблема с электропроводкой (обрыв).

Как показывает практика, реле на ПТФ ВАЗ 2114 выходит из строя крайне редко. Чаще всего происходит лишь обрыв контактирующей площадки или контакта массы из-за вибраций кузова. Грешить на неисправное реле следует в последнюю очередь.

Какой бензин экономичнее?

А92А95

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Что делать если не работают противотуманки на ВАЗ 2114

Что бы кто не говорил, а головной свет на отечественных ВАЗах оставляет желать лучшего. Не исключением является и ВАЗ 2114, фары в сумрачное и ночное время суток светят отвратительно, поэтому приходится дополнительно использовать свет протывотуманных фар или как их еще называют ПТФ. Однако, часто случается что ПТФ не работают и чтобы быстро найти причину поломки противотуманных фар на ВАЗ 2114 предлагаем вам ознакомится с основными причинами отказа противотуманок.

Почему не работают противотуманки. Основные причины входа из строя ПТФ ВАЗ 2114

Так как в основном ВАЗ 2114 эксплуатируется в условиях повышенной влажности, следовательно, основной причиной выхода из строя ПТФ ВАЗ 2114 являются окисление и коррозия функциональных элементов противотуманок.

Окисление и выход из строя предохранителей

На каждую фару противотуманок идет отдельный предохранитель номиналом в 7,5 А в блоке они отмечены, как F8 и F9. Однако, при монтаже некоторые владельцы устанавливают предохранители возле самих противотуманок либо возле реле. Так что если вы в блоке предохранителей вы их не обнаружили, это не значит, что их нет. И еще важный момент, если не работают сразу две противотуманные фары, в таком случае версия с предохранителем отпадает, потому что одновременно два предохранителя перегореть не могут. Также в некоторых случаях помогает решить проблему зачистка контактов плавкого элемента от окисления.

Лампы в ПТФ перегорели

Чаше всего причиной неработающей противотуманной фары ВАЗ 2114 является перегорание лампы. В этом случае необходимо вынуть лампу из корпуса ПТФ и произвести визуальный осмотр. Если при этом вы обнаружите перегоревшую спираль лампы, следовательно, необходимо меняем лампу на новую. Также бывают случаи, что при визуальном осмотре лампа может быть не перегоревшая. В любом случае необходимо вставить и проверить другую исправную лампу. Так как и в ситуации с предохранителем одновременно перегореть две лампы не могут, так что если обе противотуманнки ВАЗ 2114 не работают, причина здесь иная.

Не работает реле ПТФ

Включение ПТФ ВАЗ 2114 производится через реле, которое установлено в блоке предохранителей или в другом месте, которое было выбрано электриком при самостоятельном монтаже противотуманок. Проверить исправность реле противотуманных фар ВАЗ 2114, можно включив кнопку ПТФ. Если при этом вы слышите внутри щелчок, значить реле исправное, если нет, выполните его замену

Не работает кнопка включения ПТФ

Кнопка включения противотуманных фар также может оказаться причиной, которой они не работают. Замена кнопки включения и выключения ПТФ ВАЗ 2114 выполняется довольно легко.

Недостаточный контакт на массу

Плохой контакт на массу непосредственно в самих ПТФ также может стать причиной отказа противотуманок. Проверьте крепления фары к кузову автомобиля, при необходимости места соединения, для обеспечения надежного контакта, необходимо зачистить.

Отсутствует питание на противотуманки ВАЗ 2114

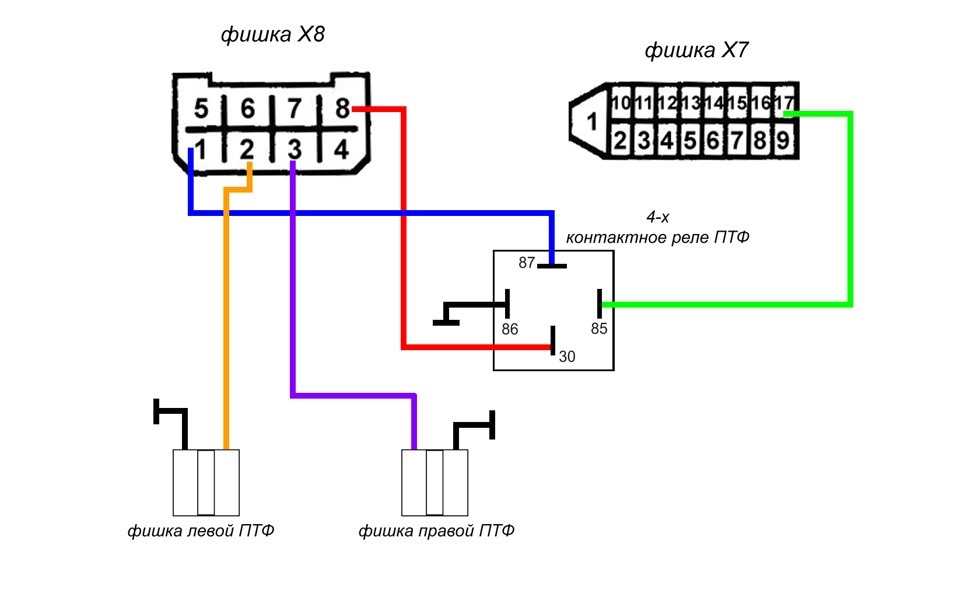

Отсутствие подачи напряжения на ПТФ ВАЗ 2114 может быть вызвано обрывом в электропроводке. Для определения местонахождения обрыва воспользуйтесь представленной электросхемой подключения ПТФ ВАЗ 2114.

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Если на вашем автомобиле отказали стекло очистители, световые сигналы, датчики и прочее, то есть все основания полагать о появившихся проблемах с электрикой. Но не спешите обращаться в СТО. Это мелкие проблемы, которые можно устранить своими руками даже не имея навыка и при полном отсутствии специальных инструментов. В статье рассмотрим расположение предохранителей на схеме для ВАЗ 2113, 2114, 2115. Приведем таблицу значений предохранителей в отдельности.

Давайте разберемся где находятся предохранители ВАЗ 2113, 2114, 2115. Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя. Снимаем крышку и видим следующее:

На фото блок предохранителей на ВАЗ 2113, 2114, 2115. Располагается под капотом со стороны водителя.

Ниже приведем схему и таблицу значений предохранителей. Для замены используйте щипцы, пинцет или малые плоскогубцы.

Схема предохранителей на ВАЗ 2113, 2114, 2115

Предохранитель, №	Сила тока, Ампер	Значения
F1	10	Задние противотуманные фонари
F2	10	Аварийка и поворотники
F3	7,5	Свет в салоне
F4	20	Обогрев заднего стекла, свет для подкапотного пространства
F5	20	Клаксон, вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель ветрового стекла, прикуриватель
F8	7,5	Правая передняя противотуманная фара
F9	7,5	Левая передняя противотуманная фара
F10	7,5	Габаритные огни, освещение и индикация приборов в салоне, освещение регистрационных знаков
F11	7,5	Габарит правого борта
F12	7,5	Ближний свет правая фара
F13	7,5	Ближний свет левая фара
F14	7,5	Дальний свет правая фара
F15	7,5	Дальний свет левая фара
F16	15	Лампы освещения приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Значения реле в блоке предохранителей:

К1 — очистители фар
К2 — поворотники и аварийка
К3 — дворники ветрового стекла
К4 — реле лампы проверки ламп
К5 — элекстростеклоподъемники
К6 — клаксон
К7 — обогрев заднего стекла
К8 — дальний свет
К9 — ближний свет

Снятие и замена топливного фильтра на ВАЗ 2113, 2114, 2115 своими руками Если вы заметили постепенное уменьшение стабильности работы двигателя при наборе скорости и на холостом
Снятие и замена обшивки потолка ВАЗ 2113, 2114, 2115 своими руками Если вы хотите подвергнуть тюнингу салон автомобиля, то в данной инструкции приведен порядок действий
Слив и замена масла в двигателе и масляного фильтра ВАЗ 2113, 2114, 2115 своими руками Для избежания проблем с двигателем, рекомендуем менять моторное масло и фильтр каждые 8 тыс.
Снятие и замена обшивки передней двери ВАЗ 2113, 2114, 2115 своими руками В процессе долгой эксплуатации появляются скрипы деталей и элементов обшивки. Сегодня мы покажем инструкцию

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности

А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света

От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Как устроено реле задних противотуманных фар ваз 2114?

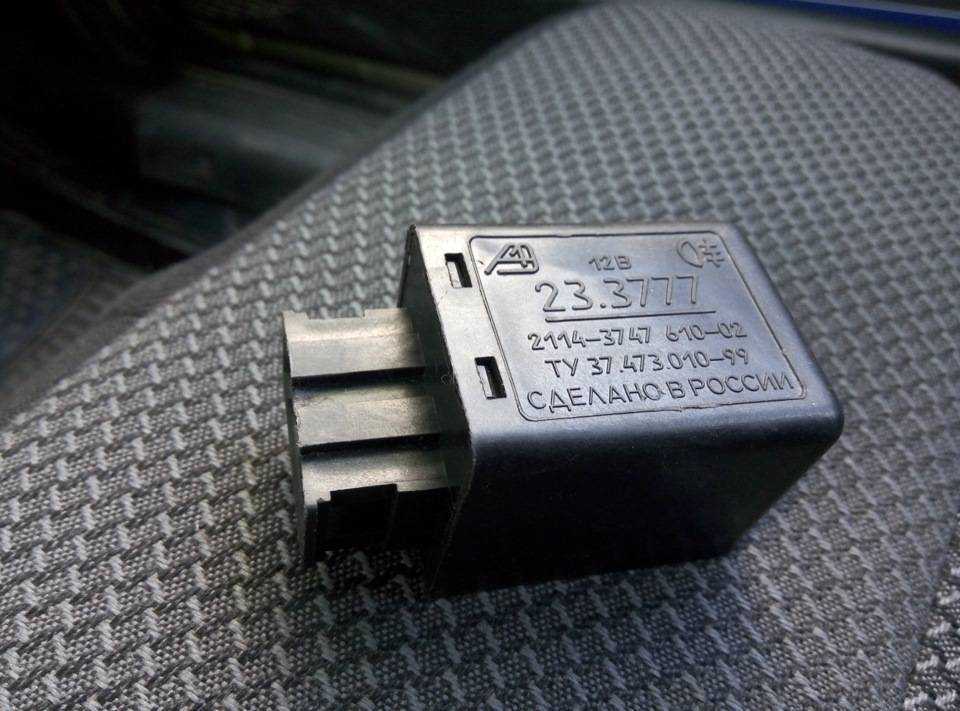

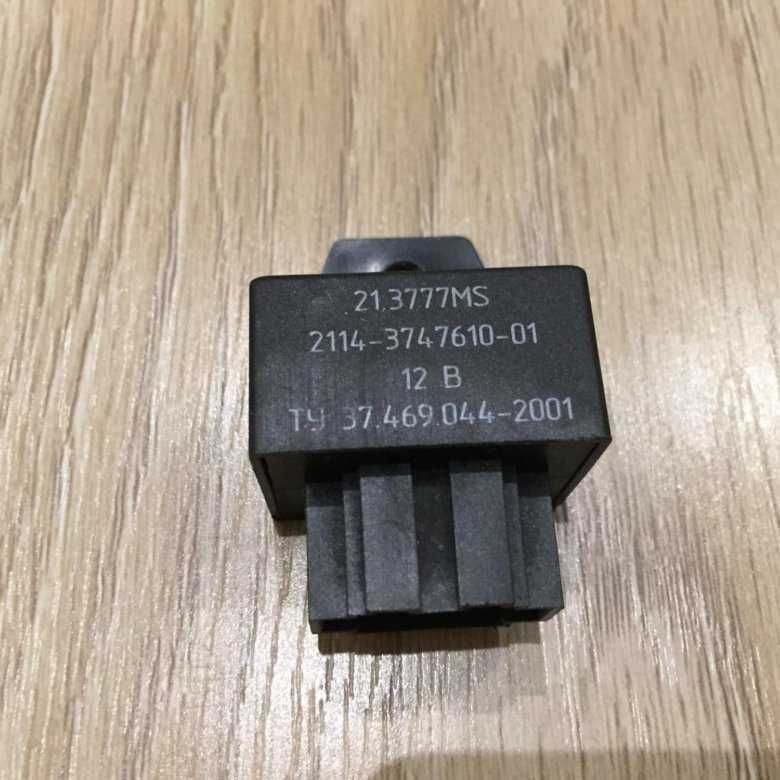

Реле задних противотуманных фар ваз 2114 представляет собой переходник на 6 контактов, соединяющих одновременно несколько электрических цепей. Располагается с левой части рулевой колонки, в нижней части за блоком. Сняв крышку там можно увидеть 3 реле. Самое большое как раз относится к цепи питания задних противотуманных фар. Подача питания непосредственно на противотуманки выполняется, когда есть напряжение на 1 и 2 контактах (они обозначены). При этом включен коммутатор. Когда же есть напряжение и на 6-ом — подача питания происходит уже от генератора (то есть, через выпрямитель).

Место расположения реле

Итак, реле задних противотуманных фар располагается со стороны водителя, под рулем (чуть правее блока с предохранителями, иногда все они закрыты заглушкой или крышкой). Там всего располагается 3 штуки. Иногда их прикрывают заглушки. Нужно заметить, что оно связано с кнопкой включения не фиксирующегося типа. Это означает, что если происходит нажатие на нее — происходит возврат в исходное состояние. Но это нормально, так как в нем самом сопряжение контактов выполняется через электромагнит.

Реле ПТФ в старых вариациях автомобилей ВАЗ выводилось под капот, в сторону блока с предохранителями. Сейчас же все чаще его помещают именно в салон, под руль, в области электронного блока. Там же находится реле, отвечающее за подачу питания на приборную панель, сигнализатор (если он предусмотрен конструкцией).

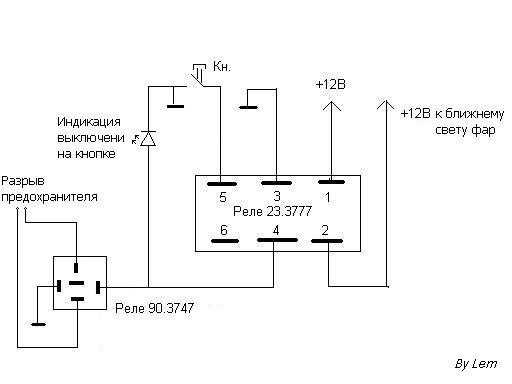

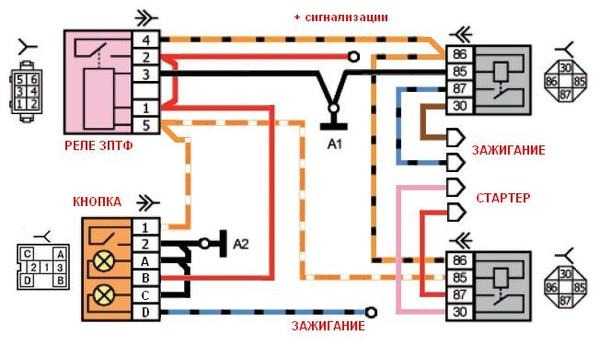

Реле задних противотуманок одновременно в себе объединяет 3 электрические цепи плюс одну запасную линию на 12 вольт статичного напряжения. Кстати, из-за этого, если оно частично выходит из строя (имеется ввиду обрыв контактов из-за вибрации) можно в считанные минуты исправить проблему — просто перебросить контакты с 1-2 на 6. Единственное предостережение — выполнять эту процедуру необходимо с выключенным двигателем и отсоединенной клеммой аккумуляторной батареи — некоторые контакты находятся всегда под напряжением, но без нагрузки. Можно спровоцировать и короткое замыкание!

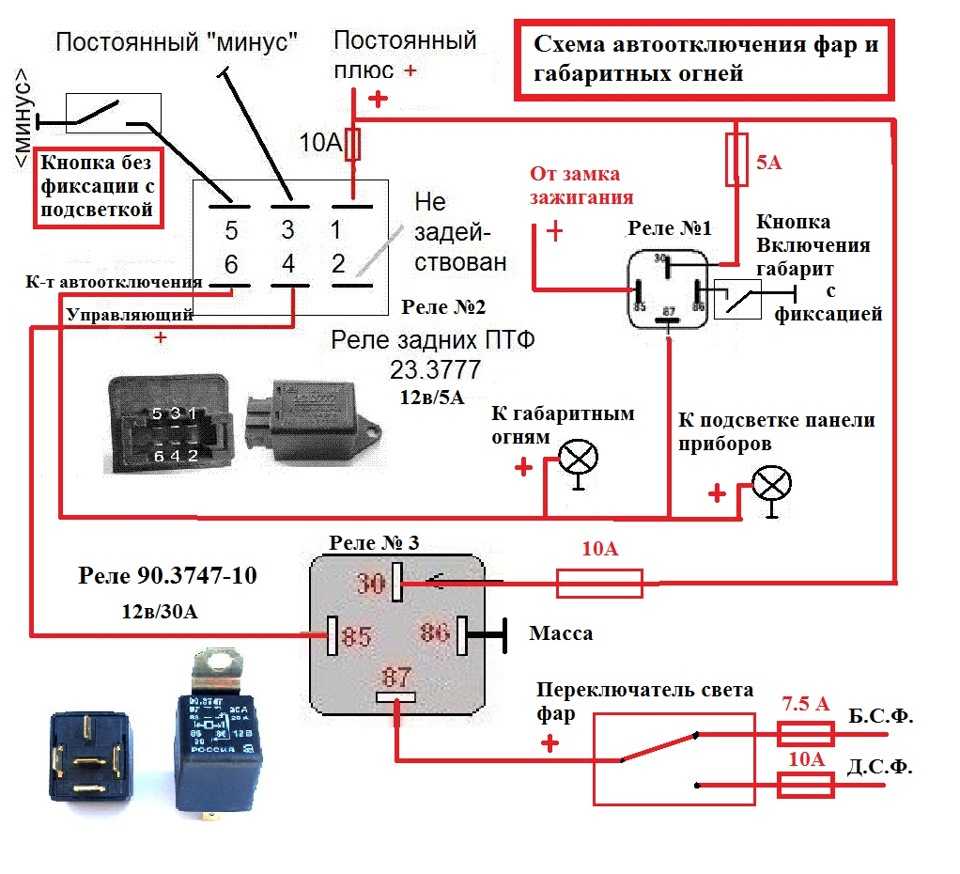

Важно понимать, что изначально реле противотуманных фар указанную цепь не соединяет, так как производитель по умолчанию ставит обычные фары без дополнительного освещения. Замыкание же цепи производится после того, как выполнена установка противотуманных фар

Замена — дело несложное

поврежденный предохранитель;
отсутствие 1, 2, 6 контактов (напряжения на них);
замыкание переключателя (кнопка без фиксации);
проблема с электропроводкой (обрыв).

https://youtube.com/watch?v=t0ysCPFw_WA

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

при провороте ключа зажигания подается питание на втягивающую обмотку;
рабочая пластина, под действием тока, прижимается к контактам;
питание подается на стартер;
мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

после проворачивания ключа зажигания ничего не происходит;
стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

окислились контакты рабочей пластины;
имеется повреждение кабеля массы;
прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
Повреждение или износ коллектора.
Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

Надежно зафиксировать машину на месте.
Снять клеммы с АКБ.
От реле потребуется отключить красный провод.
При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
Ослабить и удалить стяжные шпильки крепления устройства к массе.
Демонтировать силовой кабель и снять устройство.
Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

Главный блок располагается слева от руля;
Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Начнем с реле.

Обозначение	За что отвечает
Работа ламп автомобиля
Электростеклоочистители лобового стекла
Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации
Включение ближнего света
Включение дальнего света
Участок для установки дополнительного устройства
Работа обогрева на заднем стекле

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение	Номинальный ток	За что отвечает
Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека
Ближний свет левой фары
Дальний свет левой фары
Правый передний противотуманный фонарь
Электростеклоподъемники дверей
Лампа-переноска, прикуриватель
Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)
Обогрев заднего стекла
Очистители и омыватель лобового стекла
Резервный предохранитель
Правые габариты
Ближние лампы в правой фаре
Дальние лампы в правой фаре
Левая противотуманная фара
Подогрев сидений в салоне
Аварийный сигнал, сигналы поворотников
Сигнал стоп, подсветка замка зажигания, подсветка салона
Печка салона, подсветка бардачка, прикуриватель
Фонарь заднего хода, контроль работоспособности стоп-сигнала
Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Плюс этот же блок включает в себя три реле:

Реле с номером 4 отвечает за электровентилятор;
Реле с номером пять — это электрический топливный насос;
Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

Работу иммобилизатора;
Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
За работу управления центрального замка автомобиля.

Как проверить предохранитель?

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

К1-реле включения очистителей фар; К2-реле-прерыватель указателей поворота и аварийной сигнализации; К3-реле стеклоочистителя ветрового окна; К4-реле контроля исправности ламп; К5-реле включения стеклоподъемников; К6-реле включения звуковых сигналов; К7-реле включения электрообогрева заднего стекла; К8-реле включения дальнего света фар; К9-реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Дата добавления: 14.07.2014

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:
