Ремонт блока управления отопителем ваз-2110

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А)

Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

Снимаем клемму с АКБ.
Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
Снимаем моторедуктор.
Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
Разъединяем провода питания вентилятора.
Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

отключаем клемму аккумулятора, сливаем антифриз;
демонтируем «жабо» и утеплитель;
отсоединяем провода питания вентилятора и микромоторедуктора;
отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

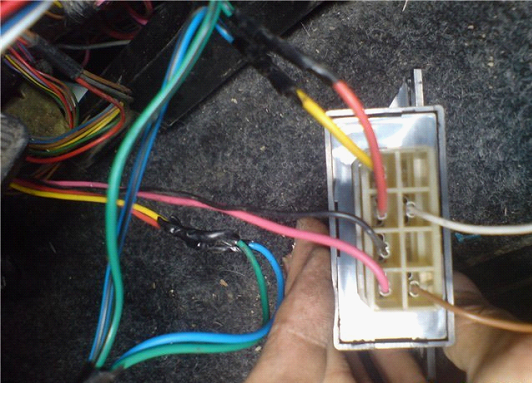

Блок управления центральным замком имеет следующую распайку:

Чёрный провод – масса (подключен всё время);
Розовый – питание «+12V» (используется встроенный предохранитель);
Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты

Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации

Другие варианты исключены.

Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Для стабильной и качественной езды в автомобиле рекомендуется не только уметь пользоваться системой отопления, но и разбираться в устройстве отопителя. С принципом функционирования системы можно познакомиться здесь: https://vazweb.ru/desyatka/otoplenie/otopitel.html

Итак, система отопления состоит из: 1. Собственно блок отопителя, который обеспечивает обогрев салона

Его представляют (по важности деталей):

Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
Резистор, который регулирует скорость обдува.

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

Вентиляцию салона через центральные сопла;
Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
Два воздуховода направлены на заднюю часть салона;
Есть целая система из пяти сопел для обогрева ног;
Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
Два сопла для вентиляции.

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.

Быстро и качественно заменить вентилятор печки в ВАЗ 2110 поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Общая электросхема электрооборудования ВАЗ 2110 / 2111 / 2112 без моторной проводки (блок управления двигателем).

Передние блок-фары;
Звуковой сигнал;
Злектрический вентилятор системы охлаждения двигателя;
Стартер;
Аккумуляторная батарея;
Генератор;
Выключатель света заднего хода / датчик включения задней скорости;
Электрический привод блокировки замка правой передней (пассажирской) двери;
Реле включения электрических стеклоподъемников;
Реле включения стартера;
Электромотор отопителя;
Микромотор-редуктор привода заслонки отопителя;
Электромотор омывателя лобового стекла;
Датчик уровня жидкости в бачке омывателя;
Электропривод блокировки замка левой передней (водительской) двери;
Переключатель электрического стеклоподъемника правой передней (водительской) двери;
Электрический привод замка багажника;
Дополнительный резистор (реостат) электродвигателя вентилятора отопителя;
Мотор-редуктор очистителя ветрового стекла;
Переключатель (кнопка) электрического стеклоподъемника левой передней (водительской) двери;
Электрической привод стеклоподъемника правой передней (пассажирской) двери;
Блок управления системы блокировки замков дверей;
Переключатель наружного освещения (кнопка включения габаритного и ближнего света);
Датчик уровня тормозной жидкости;
Электропривод стеклоподъемника левой передней (водительской) двери;
Контрольная лампа включения противотуманного света;
Выключатель (кнопка) противотуманного света;
Комбинация приборов;
Контрольная лампа обогрева заднего стекла;
Выключатель (кнопка) обогрева заднего стекла;
Подрулевой переключатель (переключение света: ближний — дальний, управление очистителями лобового стекла, поворотники и сигнал);
Реле включения противотуманного света;
Выключатель (Замок) зажигания;
Монтажный блок / Блок предохранителей;
Лампа подсветки рычагов управления отопителем;
Выключатель аварийной сигнализации;
Контроллер системы автоматического управления отопителем;
Лампа освещения вещевого ящика;
Выключатель лампы освещения вещевого ящика;
Прикуриватель;
Блок индикации бортовой системы контроля;
Лампа освещения пепельницы;
Розетка для переносной лампы;
Выключатель освещения приборов;
Электропривод блокировки замка правой задней двери;
Переключатель электростеклоподъемника правой задней двери;
Часы;
Электропривод стеклоподъемника правой задней двери;
Выключатель сигналов торможения;
Электропривод стеклоподъемника левой задней двери;
Переключатель электростеклоподъемника левой задней двери;
Электропривод блокировки замка левой задней двери;
Боковые указатели поворота;
Выключатель контрольной лампы стояночного тормоза;
Фонарь освещения багажного отсека;
Плафон индивидуального освещения;
Плафон освещения салона;
Датчик температуры системы климат-контроля;
Выключатели (концевики) в стойках передних дверей;
Выключатели (концевики) в стойках задних дверей;
Наружные (На кузове) задние фонари;
Внутренние (На двери багажника) задние фонари;
Фонари освещения номерного знака;
Моторедуктор очистителя заднего стекла (на автомобилях ВАЗ 2111 и 2112);
Электродвигатель омывателя заднего стекла (на автомобилях ВАЗ 2111 и 2112);

А — Колодки для подключения правой передней колонки; Б — Колодки для подключения аудиоаппаратуры; В — ВАЗ 2110:Колодки для подключения электродвигателя омывателя заднего стекла; Г — Колодки для подключения левой передней колонки; Д — Колодка для подключения жгута проводов системы впрыска; Е — Разъем для диагностики электроусилителя руля; Ж — Разъем для диагностики системы автоматического управления отопителем; 3 — Колодки для подключения правой задней колонки; И — Колодки для подключения левой задней колонки; К — Колодка для подключения бортового компьютера; Л — к электроприводу замка багажника; М — Колодки для подключения дополнительных сигналов торможения; Н — к элементу обогрева заднего стекла.

Вследствие каких причин вентилятор может перестать функционировать

Если перестал работать вентилятор автомобильной печки, то следует проанализировать несколько основных причин неисправности. Возможно, пришел в непригодность предохранитель. Именно перегоревшая деталь чаще всего выводит из строя вентилятор печки. И хотя заменить его довольно просто даже автовладельцу с малым опытом, данное мероприятие довольно хлопотное и трудоемкое. Объясняется это тем, что найти место, в котором произошло замыкание тяжело, ведь для этого нужно перебрать всю систему отопления. Не лишним будет знать, что защитный предохранитель должен отвечать за работу следующих элементов автомобиля:

Бардачок.
Прикуриватель.
Система, отвечающая за обогрев задних стекол и зеркал.
Омыватель фар.

А это указывает на то, что если в инжекторе не удастся обнаружить место поломки, то придется просматривать все провода, подпитывающие вышеперечисленные элементы.

Недоброкачественная сборка внутренних деталей основного монтажного блока также часто выступает причиной. Бывает, вентилятор выходит из строя или слабо нагоняет в салон теплый воздух из-за внутреннего окисления контактов, которое имеет место при некачественной сборке основного блока автомобильной печи.

Чтобы убедиться, что причиной неисправности является именно окисление, нужно жгутики прибора вместе с колодкой, к которой они прикреплены, пошевелить с небольшим усилием. Если при этой манипуляции устройство начнет пусть слабо, но все же нагонять теплый воздух в автомобильный салон, то для починки вентилятора будет достаточно снять колодку, зачистить все контакты и установить ее на прежнее место.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Особенности конструкции блока управления печкой ВАЗ-2110

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Распиновка блока управления отопителем приора

Цветные электросхемы VAZ 2170-71-72 LADA Priora

Схема управления двигателемСхема соединения переднего жгута проводов автомобиляСоединение жгута панели приборовСоединение заднего жгута проводов автомобиля

Цветные электросхемы VAZ 2170 LADA Priora

Схема электронного управления двигателемСхемы соединения жгута проводов передней,задней части автомобиля дверей, крышки багажника

Схема электрических соединений жгута панели приборов

Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170 1,2,3- колодки жгута панели приборов к жгуту переднему;4 – колодка жгута панели приборов к жгуту заднему;5 – контакты колодки монтажного блока;6 – выключатель сигнала торможения;7 – комбинация приборов;8 – модуль управления светотехни-кой;9 – модуль надувной подушки безопасности водителя;10 – выключатель звукового сигнала;11 – колодка диагностики;12 – переключатель режимов бортового компьютера;18 – выключатель зажигания;14, 15 – колодки к блоку управления электроусилителем;16 – контроллер электропакета;17 – переключатель световой сигнализации;18 – переключатель стеклоочистителей;19 – моторедуктор распределения воздушного потока;20 – блок управления отопителем;21 – переключатель электродвигателя отопителя;22 – выключатель обогрева заднего стекла;23 – часы;24, 25 – колодки жгута панели приборов к радиоаппарату;26 – выключатель аварийной сигнализации;27 – плафон освещения вещевого ящика;28 – выключатель освещения вещевого ящика;29 – колодка жгута панели приборов к жгуту системы зажигания;30 – блок управления системы надувных подушек безопасности.Al, А2, АЗ – точки заземления жгута панели приборов.Б – колодка монтажного блока.

Жгут панели приборов – 2170-3724030.

Схема электрических соединений жгута системы зажигания

Перечень элементов схемы электрических соединений жгута системы зажигания автомобиля LADA 2170 1 – контроллер;2 – колодка жгута системы зажигания к жгуту панели приборов;3 – блок предохранителей основной;4 * датчик скорости;5 – датчик неровной дороги;6 – датчик контрольной лампы давления масла;7 – датчик положения дроссельной заслонки;8 – датчик температуры охлаждающей жидкости;9 – датчик указателя температуры охлаждающей жидкости;10 – датчик массового расхода воздуха;11 – регулятор холостого хода;12 – реле электробензонасоса;13 – предохранитель цепи питания электробензонасоса (15 А);14 – реле зажигания;15 – предохранитель реле зажигания (15 А);16 – предохранитель цепи питания контроллера (7,5 А);17 – датчик положения коленчатого вала;18 – датчик кислорода;19 датчик фаз;20 – датчик детонации;21 – электромагнитный клапан продувки адсорбера;22 – датчик кислорода диагностический;23 – катушка зажигания;24 – свечи зажигания;25 – форсунки;26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;28 – колодка жгута системы зажигания к жгуту форсунок;29 – колодка жгута форсунок к жгуту системы зажигания.А – к клемме ‘плюс’ аккумуляторной батареи;Bl, В2 – точки заземления жгута системы зажигания.С1 – точка заземления жгута проводов катушек зажигания.Жгут проводов системы зажигания – 2170-37240*26.Жгут проводов катушек зажигания – 1118-3724148.Жгут проводов форсунок – 11186-3724036.

Перечень элементов схемы электрических соединений жгута переднего автомобиля LADA 2170 1 – стартер;2 – батарея аккумуляторная;3 – генератор;4 * колодки жгута АКБ и стартера и жгута переднего;5-7 колодки жгута переднего к жгуту панели приборов;8 – выключатель подкапотной лампы;9 – фара левая;10 – фара правая;11 -датчик уровня тормозной жидкости;12 – датчик температуры воздуха;13 – электродвигатель омывателей;14 – выключатель лампы света заднего хода;15 – электровентилятор двигателя;16 – моторедуктор заслонки отопителя;17 – резистор добавочный;18 – электродвигатель стеклоочистителя;19 – блок предохранителей основной;20 – электродвигатель отопителя;21, 22 – сигнал звуковойAl, А2, Bl, В2 – точки заземления жгута переднего.Жгут проводов передний – 2170-3724010.Жгут проводов АКБ с корпусом – 2170-3724080.Жгут проводов соединительный аккумуляторной батареи и стартера – 2170-3724070.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

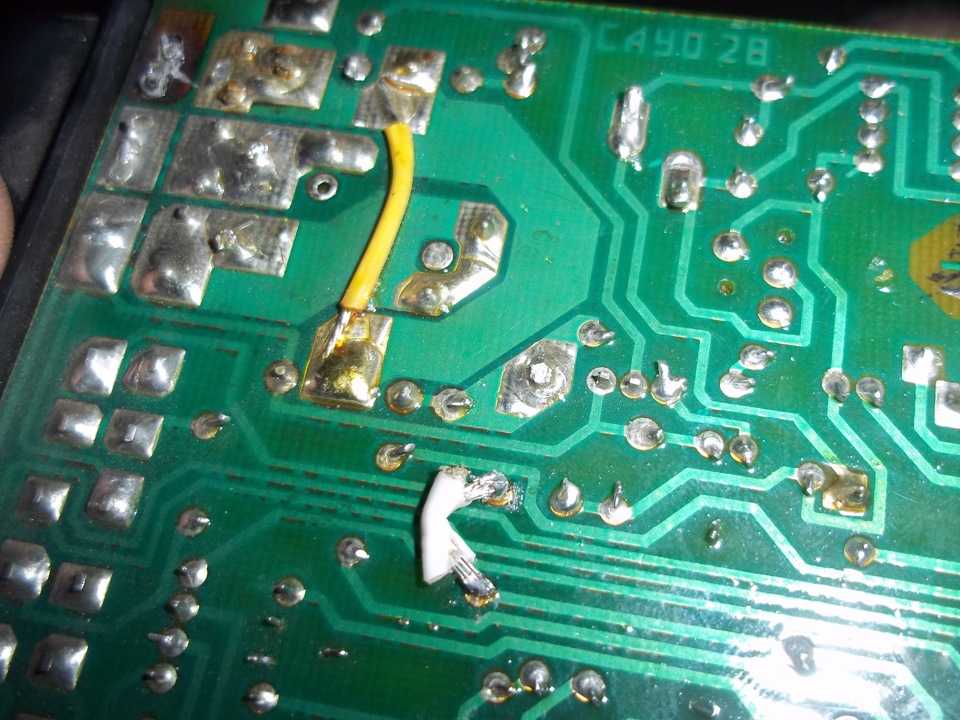

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.
