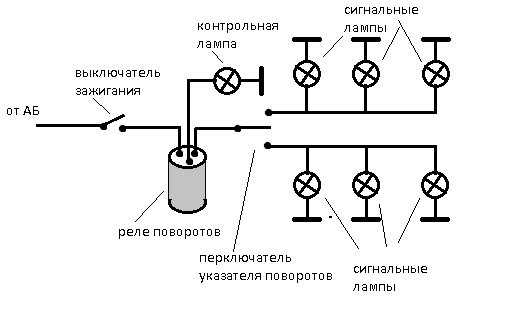

Как работает трехконтактное реле

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

Реле для поворотников своими руками

Самый основной недостаток обычного или электромеханического реле заключается в том, что контакты со временем обгорают. К тому же не стоит забывать, что не исключено и их залипание, даже если реле новое.

Представленная схема не нуждается в дополнительной настройке и заработает сразу после включения в цепь. А подключается она в разрыв плюса питания или иначе говоря последовательно с нагрузкой. Наглядно это продемонстрировано на рисунке ниже:

Такая схема будет работать ну буквально вечно, а стоит будет гораздо меньше чем готовый вариант из магазина.

Теперь давайте более подробно разберем как работает данная схема. По сути это несимметричный мультивибратор, слегка подогнанный для работы с полевым ключом. В начальный момент времени через диод d1 заряжается конденсатор c1, оба транзистора закрыты.

Зарядный ток конденсатора будет удерживать оба транзистора в состоянии насыщения. В этом режиме транзисторы полностью открыты и кпд схемы достигает своего апогея. По мере нарастания напряжения на конденсаторе ток его заряда упадет и ключи соответственно выйдут из режима насыщения, а в таком состоянии силовой ключик уже будет нагреваться.

Так как конденсатор у нас был заряжен обратной полярностью, то на базу транзистора vt1 будет приложено, грубо говоря, плюсовое питание, что приводит к скоростному запиранию транзистора, а вслед за ним закрывается и полевик.

Если пояснением работы этой простой схемы понасиловал вам мозги, вы уж простите.

Время срабатывания полевого транзистора, а следовательно и миганий ламп, зависит от номиналов конденсатора c2 и резисторов r2 и r3. Чем больше емкость конденсатора или сопротивление резисторов, тем меньше частота миганий. И наоборот, чем меньше номинал резисторов r2 и r3, а также конденсатора с2, тем соответственно будет выше частота миганий поворотников.

С таким раскладом схема может коммутировать нагрузки с мощностью до 100-150 ватт, но к транзистору, скорее всего, нужно будет прикрутить небольшой радиатор.

А при мощности около 50 Вт в радиаторе нет необходимости. Если нагрузка не очень большая, например, светодиодная лампа, то вместо полевого транзистора можно использовать биполярный транзистор обратной проводимости. В этом случае схема будет выглядеть следующим образом:

Ссылку на плату вы сможете найти в описании под оригинальным видеороликом автора проекта. Ссылка на ролик ниже.

голоса

Рейтинг статьи

Реле поворотов, как для ламп, так и для светодиодов, схема Поделки для авто

Часто случается, что рядом нет электромагнитного реле, но есть потребность в том, чтоб регулировать фары, лампы поворотников и тому подобное. Чтоб это стало возможным, разработано схематическое изображение электронного реле, являющееся легким в использовании, удобное и практически бесперебойное. В большинстве случаев возможно увидеть похожие схемы, которые объединяет один фактор: применение ШИМ контроллеров. Благодаря этому достигается высокая точность в их эксплуатации.

Однако рассмотрим схематическое изображение, заменяющее электромагнитное реле, оно будет самым простым в использовании.

Максимальная мощность для нагрузки в схеме – 150 Ватт. Ее подключение происходит в область разрыва плюсовой клеммы. Если заменить серию IRFZ44 (полевого ключа) на IRF3205, то достигается возможность подключения и 200 Ватт.

С первого взгляда схема несложная, но работает она достаточно точно. К тому же, нет изменений в интервалах мигания лампы на протяжении всей работы. Также частота ее мигания не связана с мощностью самой лампы. Это позволяет осуществлять подключение к схеме и галогенных ламп, и светодиодных и мощных.

Емкость конденсатора и интервал мигания ламп напрямую связаны. Если увеличить емкость конденсатора C2, то и мигание лампы станет нечастым. А вот если уменьшить – мигание ускорится. Диод 1n4148, который имеет небольшую мощность, позволяется заменить любым имеющимся в наличии диодом.

Если схема достигает 80 Ватт, происходит небольшое выделение тепла в области полевого транзистора. Теперь схему, основанную на полевом транзисторе, можно использовать. Ее даже можно пристроить на место старого реле, но её работа будет намного надёжнее.

И ещё хочу отметить один момент, если вы решили поменять свой автомобиль, то рекомендую присмотреться к официальному дилеру Jaguar. Зайдите и посмотрите на этих красавцев, цена, привлекательность, современность, ставили всегда этот автомобиль только в первом ряду.

Кнопка аварийки ваз 2106 схема

На автомобилях ВАЗ 2106, 21061 электрическая цепь указателей поворота и аварийной сигнализации запитывается от вывода «30» генератора. Указатели поворота расположены в подфарниках передней части автомобиля, на передних крыльях и в задних фонарях.

Схема включения указателей поворота и аварийной сигнализации ВАЗ 2106

Основные элементы электрической цепи

1. Указатели поворота в подфарниках.
2. Указатели поворота на передних крыльях.
3. Контрольная лампа указателей поворота.
4. Реле прерыватель указателей поворота и аварийной сигнализации.
5. Переключатель указателей поворота.
6. Выключатель аварийной сигнализации.
7. Дополнительный блок предохранителей.
8. Основной блок предохранителей.
9. Аккумуляторная батарея.
10. Генератор.
11. Выключатель зажигания.
12. Задние фонари.

Примечания и дополнения

— При перегорании одной из ламп указателей поворота мигание оставшихся удваивается.

Еще статьи по электрике автомобилей ВАЗ

Система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103, соответственно на моей копеечке её отродясь не было, а необходимость данного девайса была на лицо: это и мигнуть аварийкой человеку, который пропустил вас в пробке, и подмигнуть симпатичной девушке, или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед автобусом и побежать в ларек почти не нарушая ПДД, а о вынужденной технической остановки я вообще молчу…

Итак, для установки мне понадобилось:

— реле поворотников и аварийной сигнализации от ВАЗ 2106 (четыре контакта)

-колодка мама для подключения реле (2 ненужных контакта нужно извлечь).

-кнопка включения аварийной сигнализации от ВАЗ 2106 (шесть контактов)

— разъем для подключения кнопки

— провода около 5м разных цветов

— изолента или термоусадочные трубки.

Схема прерывателя поворотников на ВАЗ 2101 и их модификаций имеет следующий вид:

1.Передние указатели поворота 2.Повторители указателей поворота на передних крыльях. 3.АКБ. 4.Генератор. 5.Замок зажигания. 6.Колодка предохранителей. 7.Реле прерыватель указателей поворота. 8.Индикаторная лампа в комбинации приборов. 9.Подрулевой переключатель поворотников. 10.Указатели поворота в задних фонарях.

Реле поворотов автомобиля

Используется реле поворотов в автомобилях для прерывистого включения ламп накаливания. Схема управления может быть практически любой – как на основе биметаллической пластины, так и на полупроводниковых транзисторах, и на микросхемах. На отечественных автомобилях используется реле первого типа, так как у него надежность выше, нежели у остальных. Недостаток у подобного устройства – работает только с лампами накаливания, при установке светодиодов происходит нарушение функционирования, сигнализаторы поворотов чаще моргают.

Назначение электромагнитного реле

В современных автомобилях устройства коммутации играют огромную роль. Во-первых, они позволяют от органов управления отвести высокий ток. Во-вторых, с их помощью можно провести включение и отключение любой нагрузки. Благодаря тому, что ток потребления обмотки крайне мал, на выключателях не образуется нагар, так как не возникает искрового промежутка. Для включения мощного потребителя необходимо только, чтобы пластина с контактами притянулась к сердечнику. Почти такой же принцип и заложен в работе реле указателей поворота.

Для того чтобы понять преимущества, достаточно взглянуть на работу какого-либо устройства с прямой коммутацией при помощи кнопки. Контакты ее замыкаются путем нажатия, а так как мощность потребителя высокая, то при приближении их друг к другу, происходит появление искры. Металл от нее покрывается нагаром, а при протекании слишком больших токов способен даже расплавить его. В результате происходит разрушение выключателя – как контактной группы, так и пластикового корпуса. Выход из такой ситуации – применение дугогасительной решетки, но себестоимость устройства увеличится из-за этого.

Как работает электромагнитное реле указателей поворота?

В стандартных прерывателях имеется четыре вывода – два для подключения питания обмотки, два для соединения с нагрузкой. Последние могут быть как нормально разомкнутыми, так и нормально замкнутыми. Иногда в автомобилях применяются коммутирующие устройства, в которых присутствуют и замкнутые, и разомкнутые контакты.

Но реле, используемое в схеме управления сигнализаторами поворотов, действуют по другому принципу. В основе либо биметаллическая пластина, либо электронный мультивибратор, который задает «темп» лампам накаливания. При изменении питающего напряжения или нагрузки происходит сбой, пауза между вспышками уменьшается. Это позволяет диагностировать исправность всех ламп по частоте моргания контрольной, установленной в приборной панели.

Реле поворотов скутер своими руками

Периодически возникают вопросы с реле поворотов, когда на мотоцикл, да и не только на мотоцикл, еще и на автомобили, ставят светодиодные лампы в поворотники, либо меняют сами поворотники целиком на светодиодные. Штатные реле, как правило, отказываются работать с такими лампочками, потому что нагрузка для слишком мала. Оно (реле) воспринимает светодиодную лампу, как обрыв провода и начинает переключаться быстрее обычного. В обычных условиях, это удобно: стало реле «щелкать» быстрее обычного, следовательно, какая-то лампочка перегорела. Но для того, кто сознательно заменил лампы накаливания на светодиоды, это начало головной боли. Еще несколько лет назад, электронные реле поворотов для светодиодов стоили около 500 рублей, что совсем не гуманно. Мне тогда как раз потребовалось реле для светодиодов. Пошерстив интернет, нашел статью о переделке обычного автомобильного трехконтактного электронного реле поворотов в реле для светодиодов. Сделал все, как описано, все заработало, я и забыл. Но, в последнее время, видимо, весна сказывается, часто стал всплывать вопрос о реле для светодиодов. Кого заинтересовало, прошу под кат. По сравнению с тем, что было несколько лет назад. похоже, ситуация улучшилась. Так, буквально сегодня, переписываясь здесь с одним из форумчан, который заказал себе специальное реле поворотов для светодиодов выяснил, что цены на эти реле упали. По словам этого форумчанина, он заказал себе реле за 170р. Сегодня же, я купил обычное автомобильное реле в автомагазине за те же 170 рублей. Предполагаю, что я мог бы и дешевле найти, т.к. этот магазин далеко не самый дешевый, но я живу в маленьком городе, магазинов мало, я заехал в еще один магазин, там реле кончились. А ехать еще куда-то из-за выигрыша в 10-20 рублей… не вижу смысла.

Итак, перейдем к переделке. Чтобы понять, что именно и как мы будем переделывать, приведу схему реле:

На схеме вывод, который надо отключить — перечеркнут.

Теперь переходим к практической реализации. Купил я реле вот такое:

Хочу обратить внимание тех, у кого штатное реле двухконтактное. На старенькой Ямахе R1-Z было как раз такое. Не пугайтесь! Там просто нет массового провода

Не пугайтесь! Там просто нет массового провода.

Подключение реле. У реле 3 вывода: 39 — масса, подключена всегда. 49 — постоянный +, подключается при включении зажигания 49а — сигнальный, идет на пульт на переключатель поворотов и на аварийку. Для подключения надо определить, где какой провод в штатной проводке. Если есть схема — хорошо, если нет, нужна лампа-пробник. Для начала, найдем массу. Один вывод лампы-пробника на + аккумулятора, другим пробуем провода в разъеме. Переключатель поворотов и аварийка должны быть выключены. Где лампа загорелась, тот вывод и есть массовый. Подключаем провод лампы-пробника к любому контакту массы и пробуем провода в разъеме, при этом, не забываем включить зажигание. Но, загореться лампа может в обоих проводах (зависит от схемы подключения контрольной лампы в приборке), поэтому включаем любой поворотник или аварийку. Тот провод, где пробник загорелся — искомый +. Оставшийся провод — сигнальный. Проверить его можно если замкнуть провод + и сигнальный при включенных поворотниках, либо аварийке. Должны загореться повороты. Если кто боится, можно соединить лампой-пробником эти 2 провода, тогда поворотники будут гореть, но тускло, а пробник лишь чуть хуже, чем при подключении к аккумулятору. А все потому, что мы поворотники включили последовательно с пробником.

Дальше, уже возможны варианты, кто как именно подключит реле к штатному разъему. Я обычно в подобных случаях сам разъем не срезаю, а делаю переходник из проводов и клемм.

Если кому чего осталось не понятно, спрашивайте, постараюсь ответить. Но на выходные уеду, так что с ответами возможно задержка.

Источник

Доработка реле поворотов 495.3747

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Что такое реле поворота?

Реле поворота (реле-прерыватель указателей поворота, прерыватель тока) — электрический либо электронный прибор, предназначенный для замыкания и размыкания цепи световых указателей поворота транспортного средства с целью формирования прерывистого сигнала для предупреждения о выполнении транспортным средством тех или иных маневров.

На данное устройство возлагается четыре основных функции:

• Формирование прерывистого сигнала световых указателей поворота на одной стороне автомобиля (на правой или левой) при выполнении соответствующих маневров;
• Формирование прерывистого сигнала всех световых указателей поворота при включении аварийной сигнализации;
• Формирование прерывистого сигнала соответствующей контрольной лампы на приборной панели;
• Формирование прерывистого звукового сигнала, информирующего водителя о включенных указателях поворота.

Реле-прерыватель входит в состав трех электрических цепей: двух цепей световых указателей поворота на правой и левой стороне ТС, и одной цепи аварийной сигнализации (в которую входят указатели поворота на обеих сторонах автомобиля). Для включения световой сигнализации реле подключается к соответствующей цепи с помощью подрулевого переключателя. Поэтому обычно на транспортных средствах устанавливается только одно реле поворотов.

Действующие правила дорожного движения и стандарты устанавливают, что все механические транспортные средства, эксплуатируемые на территории РФ, должны оснащаться указателями поворотов, а использование этой сигнализации обязательно при выполнении любых маневров. При неработающей световой сигнализации необходимо принять меры для устранения неисправностей, наиболее часто ремонт сводится к простой замене реле-прерывателя указателей поворота. Но прежде, чем покупать и менять реле, необходимо разобраться в существующих сегодня типах этих приборах, их устройстве и характеристиках.

реле поворотов ваз 2101,схема поворотов ваз 2101

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и их неисправность доставляет большие неудобства.

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы.Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Реле поворотов ВАЗ 2101 принцип работы.

При включении переключателя поворотов ток от аккумулятора проходит через сопротивление и нихромовую струну реле поворотов ВАЗ 2101 на лампы указателей. При этом происходит нагрев струны, которая в результате теплового расширения удлиняется, уменьшая зазор в контактах, но так как сопротивление цепи высоко, сигнальные лампы гореть не будут. Замыкание контактов приводит к выводу из цепи сопротивления и нихромовой струны, сопротивление снижается, загораются сигнальные лампы.

В то же время в обмотке сердечника увеличивается проходящий ток, что приводит к образованию электромагнитного поля, которое притягивает дополнительный правый якорек, замыкая его пару контактов и включая контрольную лампу. Так как ток через струну при этом не проходит то она остывает и принимает первоначальную длину размыкая контакты. Сигнальные лампы тухнут, уменьшается ток в обмотке якоря, размыкаются контакты сигнальной лампы. Частота включения и выключения сигнальных лап такого реле 60 – 120 раз в минуту.Недостатком реле поворотов ВАЗ 2101 является наличие нихромовой струны, которая в процессе работы нагревается, что приводит к нагреву самого реле. Кроме этого при продолжительной работе реле струна вытягивается и реле приходит в негодность. Применение такого реле в качестве реле аварийной сигнализации так же не возможно, так как из-за прохождения большого тока и продолжительного времени работы реле будет нагреваться ещё сильнее, что может привести к возгоранию. Так же прохождение большого тока через нихромовую струну будет способствовать быстрому её вытягиванию и перегоранию, что приведёт к быстрому выходу из строя реле.

Реле поворотов ВАЗ 2101 замена на электронное реле.

При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.

Расположение в автомобиле

Существует два вида расположения поворотников в классическом семействе автомобилей ВАЗ в зависимости от модификации:

Приступаем к разборке

1. Модели ранней модификации

Чтобы добраться до реле необходимо снять заглушку, отвинтив болт на приборной панели.

Тянем всю панель на себя, отодвигаем немного в сторону щиток датчиков, чтобы можно было добраться до реле.

• К реле контакты подходят снизу.
• Отсоединяем контакты.
• Снимаем старое устройство и устанавливаем новое.
• Ставим обратно приборную панель, заводя ее в боковые пазы.
• Вкручиваем болт.

Проверяем поворотники на наличие мерцания и характерных щелчков. Частота замыкания контакта должна быть, ориентировочно, 1 раз в секунду.

Технология очень проста. Главная сложность здесь заключается в доступности к реле. Пространство под панелью данных моделей небольшое, добраться туда проблематично.

1. Модели более поздней модификации

• Снимаем винты кожуха подрулевых переключателей. Освобождаем от элементов кожуха.
• Отвинчиваем монтажный болт.
• Вынимаем приборы на электропроводке внутрь салона.
• Заменяем старое реле на новое.
• Привинчиваем обратно. Ставим кожухи на место.

При замене любого из вышеперечисленных реле особое внимание следует уделить изоляции контактов. Изоляция выполняется с помощью полой массовой оплетки

Для стяжки проводов используйте специальный хомут «стрип».
