Доработка и замена тросика ручника ВАЗ 2110 — Поделки для авто

Всем привет! Недавно я доработал механизм ручного тормоза (ручника) на своем «ТАЗе», и хотел бы поделится успешным опытом)))

Немного о проблеме:

Были установлены новые чугунные тормозные барабаны + новые колодки к ним, а ручник толком и не держал. Подтяжка тросика ничего не давала только сильнее натягивался трос. И надо было что то делать с этим ВАЗовским недоразумением.

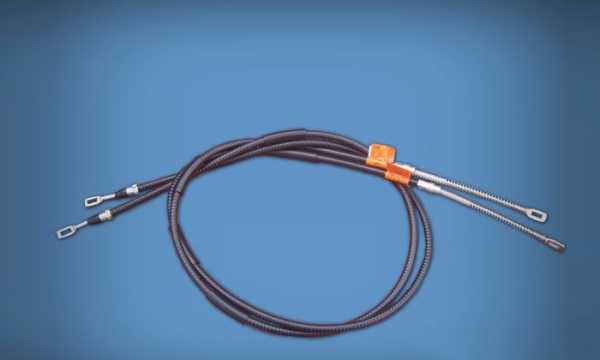

И так:Были куплены— Тросы ручника— Ремкомплект ручника— Пружинки маленькие и большие(можно оставить старые, если они в норме)

Что было сделано:

Сразу укоротил на тросах пружинки на 6ть витков.Для того что бы при затягивании пружина не упиралась. Только много не отрезайте т.к. пружина не будет отбрасывать рычаг!

Так же пролил тросик моторным маслом. P/S не заливайте в него тормозную жидкость т.к. она имеет свойство впитывать влагу и в дальнейшем трос заржавеет и заклинит!

Новый ремкомплект ручника 08-10

Вот где собака зарыта, при затягивании ручника рычаг упирается в пружину и не дает нормально развести колодки.

Дорабатываем рычаг треугольным напильником, проточка получается около 5мм, Но не больше т.к при затягивании рычаг может упираться в ступицу.

Сравнение: Как было до и после доработки

Все в собранном виде!

Результат проделанной работы меня очень порадовал. При движении накатом 20км/ч дернул ручник, машина встала колом. Посадил 4 человека в машину и заехал на подъем эстакады и о чудо. ручник держит. Так же ручник был проверен на зимних дорогах. Ну вы знаете о чем я…))

Я знаю, что велосипед не создал но может кому то и пригодится мой маленький опыт!Сильно не «пинайте», всем удачи на зимних дорогах!

Автор; Макс Токарев

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам.

Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться.

Подтянуть ручник из салона

Наиболее простой способ устранить неполадки с ручником – это подтянуть его из салона. Для этого необходимо снять защитный кожух, закрывающий ручник, после чего нам понадобится ключ на 10, которым следует подтянуть натяжной болт. Такая регулировка позволит немного натянуть тросик, что удобно при незначительном послаблении. Если такие манипуляции не дают желаемого результата, необходимо прибегнуть к другим способам регулировки.

Без смотровой ямы или эстакады отрегулировать натяжение тросика довольно проблематично, в крайнем случае отрегулировать наш ручник поможет домкрат. При использовании домкрата необходимо внимательно отнестись к соблюдению мер безопасности, высокий процент травм приходится именно на несоблюдение автолюбителями техники безопасности. Для ремонта необходим соответствующий инструмент:

щетка по металлу;
WD (универсальная смазка);
удлинитель;
глубокая головка;
пассатижи;
трещоточный ключ (желательно с карданом).

Справиться с данной поломкой можно за несколько секунд. Во-первых:

ставим машину на яму;
полностью опускаем ручник;

Изначально следует зачистить все элементы натяжного механизма от грязи, а после этого необходимо обработать гайки с помощью «вэдэшки». На регулировочном механизме натянуты 2 троса и натяжной шток, накручены две гайки. Из вышеперечисленных инструментов собираем единую конструкцию, с помощью которой и будем подтягивать ручник. В первую очередь ослабляем контргайку и после ослабления закручиваем вторую гайку по часовой стрелке, если необходимо ослабить тросик, крутить следует в противоположенную сторону. Регулировочную гайку натягиваем до тех пор, пока трос ручника не натянется до желаемого результата. Головку надеваем на гайку и с помощью трещоточного ключа затягиваем, то есть закручиваем по часовой стрелке гайку штока. Если нет трещоточного ключа, можно использовать обычный рожковый ключ. При этом не забываем придерживать пассатижами шток. Сильно затягивать головку не нужно, достаточно будет нескольких оборотов. Затем необходимо проверить, на сколько щелчков подтянули регулируемый механизм. В идеале должно быть 2-4 щелчка. Но на практике нормой считается от 2 до 8 щелчков. Если возникает больше 8 щелчков, то колеса недостаточно блокируются. После всей выполненной работы не забудьте затянуть контрящую гайку.

Важный момент в данной работе: следует отметить, что если уже подтягивали ручник, а потом хотите заменить задние колодки, не забудьте, что тросик необходимо ослабить. Если не послабить тросик, потом невозможно будет надеть барабан на колодки.

Следует отметить, стояночный тормоз не должен срабатывать по 1 щелчку. Это не является хорошим признаком, а, наоборот, может принести вред нашему автомобилю и приведет к очередному ремонту. В этом случае возникает высокий риск быстрой поломки и износа тормозных колодок.

ход рычага стояночного тормоза при регулировке должен составлять 2-4 щелчка;
при эксплуатации 2-8 щелчков.

Если стояночный тормоз отрегулирован правильно, то он будет удерживать автомобиль на склоне до 25%. Если рычаг поднимается выше 8 щелчков, то на склоне автомобиль не удержится. Если менее 2х щелчков, при движении автомобиль будет притормаживать. В этих случаях стояночный тормоз необходимо отрегулировать.

1. Устанавливаем машину на яму или на эстакаду.

2. Опускаем рычаг ручника до упора вниз.

3. Ослабляем затяжку контрагайки натяжного устройства, придерживая регулировочную гайку от проворачивания. После этого закручиваем регулировочную гайку до натяжения троса привода стояночного тормоза.

4. Проверяем работу ручника: полный рабочий ход должен составлять 2-4 щелчка.

5. После проверки затягиваем контрагайку уравнителя.

6. Проверяем задние колеса. Они должны крутиться равномерно и без заеданий. Если при регулировке не удалось натянуть трос как нужно, то необходимо заменить трос на новый.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

Авто устанавливается на эстакаду или «козлы».

Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

Натягиваем регулировочную гайку

У нас всё заржавело, мы сменили механизм регулировки

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23% . Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

Наконечники ослаблены.
Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

Сильный износ троса ручника

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Характеристика видов панелей

Демонтаж фонаря габарита и указателя поворота Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Замена троса ручного тормоза на ВАЗ 2110 или как подтянуть ручник

Замена троса ручного тормоза ВАЗ 2110 — это актуальная проблема для всех владельцев данной модели автотранспортного средства и не только. Стояночный тормоз играет важную роль в процессе эксплуатации автомобиля. По этой причине его частое использование приводит к быстрому износу. Знание того, как поменять трос ручного тормоза своими руками или как подтянуть ручник, позволит сэкономить затраты на ремонт авто.

Возможные причины поломки и поэтапная замена

Прежде чем приступать к ремонту (замене), рекомендуется выяснить причину, почему ручник не работает. Дело в том, что при некоторых поломках, когда ручник не работает, его полная замена может не потребоваться.

Основной и самой распространенной первопричиной, по которой рабочий механизм выходит из строя, является износ тормозного узла.

От рычага ручного тормоза отходит трос, что тянется к механизму, который активизирует тормозной узел. Несмотря на то что тросик постоянно подвергается сильным нагрузкам, его разрыв случается крайне редко. Зачастую тросик соскакивает или происходит износ (перетирание) наконечников в барабане. Также может произойти истирание тормозных колодок или износ барабанных тормозов.

Стальные волокна стояночного тормоза в процессе интенсивной эксплуатации могут растягиваться, что делает затруднительным их движение в оболочке, и устройство выходит из строя.

Замена тросика ручника на ВАЗ 2110 несложна, но для удобства лучше позвать помощника.

Далее следует выполнить следующие действия:

Автотранспортное средство необходимо снять со стояночного тормоза. Для этого нужно опустить ручник в пол до максимума (до упора).
Демонтируют тормозной барабан колеса.
Снятие глушителя и резонатора с задних подушек.
Снятие уравнителя. После того как будет отведена в сторону выхлопная труба, нужно подлезть под машину и открутить регулировочную гайку и контргайку. После откручивания уравнитель можно снять с тяги. Щеткой нужно очистить шток ручника ВАЗ 2110.
Извлечение наконечника троса из управления.
Трос ручного тормоза прикреплен к авто при помощи специальных скоб. Их нужно отогнуть.
Демонтаж задних тормозных колодок и отсоединение наконечника троса.
На балке заднего моста есть гайки, которые крепят ручник. Их нужно ослабить и вытянуть трос из держателя устройства.

Работа по снятию тросика ручника ВАЗ завершена. Прежде чем ставить новый трос, рекомендуется очистить все места креплений от грязи и ржавчины. Для этого можно воспользоваться специальными средствами, что продаются в автомагазинах, или использовать уксусную кислоту. При работе с любыми химикатами нужно быть очень аккуратным и придерживаться всех правил безопасности. Чтобы поставить на место новый тросик, все действия, перечисленные выше, проводят в обратном порядке

Стоит обратить внимание: в кронштейне, что находится под днищем кузова, тросы устанавливаются крест-накрест

Если на приборной панели не горит контрольная лампочка стояночного тормоза, потребуется проверить предохранитель. Возможно, потребуется замена концевика ручника ВАЗ 2110.

Регулировка стояночного тормоза

После того как была произведена замена, требуется регулировка ручного тормоза. Ее рекомендуется проводить, имея под рукой руководство по эксплуатации данного транспортного средства.

Ручник на ВАЗ 2110 имеет ход рычага при регулировке 2-4 щелчка, а в рабочем состоянии — от 2 до 8 щелчков.

Автомобиль нужно поставить на домкраты, так чтобы колеса могли свободно вращаться. Ручной тормоз переводят в положение блокировки. Для регулировки болта и гайки потребуется ключ на 13. Гайку нужно затянуть, так чтобы колеса полностью заблокировались, а затем затянуть контргайку.

Когда ремонт был произведен и отрегулирован ручник, нужно проверить его в работе на дороге. Нужно найти уклон, длина которого будет не менее 4 м и 1 м в высоту (1:4). На этом уклоне авто ставят на стояночный тормоз, при этом машина не должна стоять на скорости. Если все сделать правильно, то машина не должна двигаться с места (катиться по склону), ведь ручник держит. В том случае, если не держит, ручник нужно подтянуть.

Далее рекомендуется проверить работу всей тормозной системы. Требуется проехать небольшое расстояние, а затем несколько раз воспользоваться тормозом. После остановки авто сразу проверяют барабан. Его температура не должна отличаться от температуры окружающей среды. В противном случае, если барабаны нагреваются, требуется немного ослабить натяжение троса. После того как доработка будет сделана, нужно подождать приблизительно час (время на остывание) и повторить тест-проверку.

С чего начать замену

Замена ручника ваз 2110

В первую очередь замена троса начинается с выполнения таких операций:

опускания рычага ручника до упора вниз;
снятия тормозного диска того колеса, на котором производится замена;
снятия глушителя с подушек подвесок, а резонатора – с задней подвески;
опускания вниз выхлопной системы;
отворачивания контргайки и регулировочной гайки;
снятия уравнителя с тяги.

вынуть из уравнителя наконечник заменяемого троса;
вынуть наконечник его оболочки из расположенного на кузове авто кронштейна;
отогнуть скобы крепления тросов;
снять заднюю тормозную колодку и отсоединить от рычага наконечник троса;
ослабить затяжку гайки, которая закрепляет держатель троса на заднем мосту;
вынуть трос сначала из держателя, затем из кронштейна, и, наконец, из тормозного шипа.

Заканчиваются работы тем, что новый трос устанавливается на место в порядке, обратном к его снятию

При этом стоит обращать внимание на расположение тросов в кронштейне – оно должно быть крест-накрест

После установки детали следует обязательно отрегулировать ручник. Теперь, зная, как своими руками регулировать ручник своего авто и заменять его трос, автолюбитель может не обращаться в СТО, и, таким образом, экономить свои средства, веда цена не ремонт не низкая.

Если же инструкции по выполнению всех этих работ будет недостаточно, в Интернете достаточно легко найти и фото, и видео, очень подробно показывающие эти процессы.

В то же время неполадки с ручником могут повлечь серьезные неприятности, если неуправляемая машина врежется в какую-то преграду или, что еще хуже, в другой автомобиль. Рассмотрим неполадки ручника и методы их устранения своими руками без обращения к специалистам на СТО.

Совет! При недостаточном натяжении тросика на ручнике, помимо ручника, автомобиль необходимо оставлять «на скорости», это подстрахует вас в случае непредвиденных обстоятельств.

При износе накладок, которые находятся на задних тормозных колодках, и вытягивании приводных тросов очень часто возникает проблема в регулировке хода ручника (тормозного стояночного ручника). Примеры, которые будут описаны в статье, помогут справиться с этой проблемой не только для ВАЗ-2110, но и для остальных автомобилей отечественного производства.

Если проблему не удается устранить регулировкой и подтягиванием ручника, необходимо немедленно заменить неисправную деталь на новую, не стоит лишний раз рисковать. При неисправности ручника автомобиль может самостоятельно тронуться с места, а это важный фактор того, что данный механизм необходимо регулярно проверять, в случае необходимости подтягивать ручник. Вам не составит большого труда заменить ручник в домашних условиях, и автомобиль не нужно вести в автосервис.

Не стоит оставлять без внимания состояние ручника и периодически проверять натяжку троса, рекомендуется это делать после каждых 30 тыс. км пробега. Неполадки ручника выявить довольно просто, необходимо поставить машину на уклон и поставить на ручник.

В случае если автомобиль покатится вниз, стояночный тормоз не работает. Эту проблему можно решить заменой ручника, но в большинстве случаев достаточно просто отрегулировать или подтянуть ручник.

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание!Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

Где находится трос ручника?Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника?Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание!Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

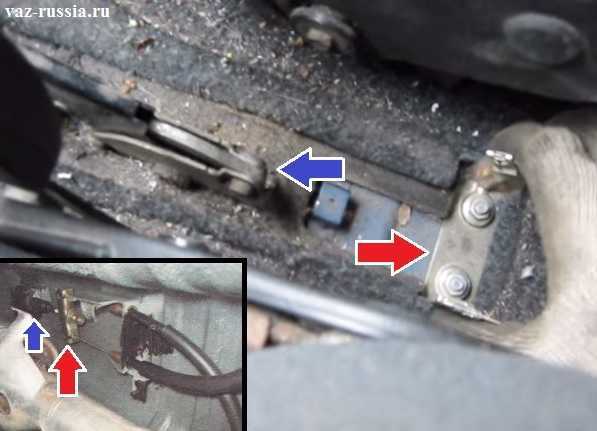

Снятие:1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание!После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка:Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик:Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Если оборвался трос ручного тормоза

Встречаются случаи, когда одной регулировкой стояночного тормоза не обойтись. Такое бывает довольно редко и преимущественно на старых автомобилях – обрыв троса ручного тормоза. Тросик со временем изнашивается и уже не в силах выдерживать нагрузку автомобиля, и в какой-то момент обрывается. Иногда обрыв происходит и на новых авто, подвергающихся слишком интенсивной эксплуатации, для которой не предусмотрена их тормозная система. Чаще всего тросы просто соскакивают или наконечники троса, закреплённые в барабанах, перетираются колёсными болтами, также это происходит просто по причине износа задних барабанных тормозов.

Трос следует менять не только в крайнем случае, когда он порвался, но и в качестве профилактики его последующего обрыва в таких случаях:

трос ручника с трудом перемещается в оболочке даже после его смазки;
наконечники троса ослаблены (приходится регулярно подтягивать трос);
нити троса стали растягиваться, что в конечном итоге приведёт к его обрыву.

Модернизация

Многие современные владельцы модернизируют свои автомобили и ставят сюда так называемые гидроручники. В качестве лирического отступления отметим, что в таком случае необходима замена задних тормозов на дисковые, в обязательном порядке.

Требуются весьма серьезные изменения конструкции – как то, монтаж в стояночный тормоз гидро системы. Тросики здесь не используются – рычаг стояночного тормоза подключается к главному цилиндру.

После того, как водитель поднимает рычаг, тормозная жидкость в системе давит на цилиндры. Чаще всего гидро системы можно встретить на спортивных машинах – ведь такой тормоз держит куда лучше.

Основные плюсы, которые дает гидро система:

Полная уверенность в том, что гидро ручник сработает;
Нет необходимости натягивать трос.

Достаточно сложно прокачать тормоза при замене стандартной системы с тросом и монтаже гидроручника;
Гидро ручник держит автомобиль на протяжении нескольких часов, после чего давление в системе падает, и машина может начать движение.

Ручник — так в просторечии называют стояночный тормоз. Он имеется в любом автомобиле — не исключение и ВАЗ 2110. Именно ручник используют при стоянке на длительное время (более 5 минут). Также без него не обойтись при остановке на поверхностях в уклоном. И разумеется в экстренной ситуации (например, при отказе обычных тормозов) именно стояночный тормоз позволяет быстро и эффективно остановить движущийся автомобиль.

Устройство и работа стояночного тормоза ВАЗ 2110

Стояночный тормоз состоит из двух частей:

Тормозные механизмы.
Тормозной привод — именно с помощью его водитель ВАЗ 2110 воздействуя на рычаг ручного тормоза передает, усилие тормозным механизмам. Этот рычаг находится справа от водителя в пространстве между сиденьями. В конструкции ручника есть храповой механизм (он и издает характерные щелчки при использовании) — при помощи его фиксируется рычаг в рабочем положении. Кроме этого на рычаге есть особая кнопка — она включает на приборной панели светящуюся пиктограмму активированного стояночного тормоза.

Далее рычаг с помощью трех тросов — переднего (на нем расположена возвратная пружина) и двух задних (они соединены с тормозными механизмами колес) осуществляет прямое воздействие на тормозные устройства непосредственно в задних колесах автомобиля.

На задних колесах ВАЗ 2110 установлен тормозной механизм барабанного типа. Один из задних тормозных тросов, соединенный с особым рычагом, воздействует на тормозную колодку. Она смещается к тормозному барабану. В итоге колесо стопорится и происходит торможение.

Показания к замене тормозного троса ВАЗ 2110

В ходе эксплуатации, даже при отсутствии нареканий, после каждых 30 тысяч километров пробега нужно произвести полный осмотр системы стояночного тормоза.

С чего начать замену

Замена ручника ваз 2110

В первую очередь замена троса начинается с выполнения таких операций:

опускания рычага ручника до упора вниз;
снятия тормозного диска того колеса, на котором производится замена;
снятия глушителя с подушек подвесок, а резонатора – с задней подвески;
опускания вниз выхлопной системы;
отворачивания контргайки и регулировочной гайки;
снятия уравнителя с тяги.

вынуть из уравнителя наконечник заменяемого троса;
вынуть наконечник его оболочки из расположенного на кузове авто кронштейна;
отогнуть скобы крепления тросов;
снять заднюю тормозную колодку и отсоединить от рычага наконечник троса;
ослабить затяжку гайки, которая закрепляет держатель троса на заднем мосту;
вынуть трос сначала из держателя, затем из кронштейна, и, наконец, из тормозного шипа.

Заканчиваются работы тем, что новый трос устанавливается на место в порядке, обратном к его снятию

При этом стоит обращать внимание на расположение тросов в кронштейне – оно должно быть крест-накрест. После установки детали следует обязательно отрегулировать ручник

Теперь, зная, как своими руками регулировать ручник своего авто и заменять его трос, автолюбитель может не обращаться в СТО, и, таким образом, экономить свои средства, веда цена не ремонт не низкая. Если же инструкции по выполнению всех этих работ будет недостаточно, в Интернете достаточно легко найти и фото, и видео, очень подробно показывающие эти процессы.

Стояночный тормоз ваз 2110

Принцип действия такого элемента автомобиля ВАЗ 2110, как ручной (он же – стояночный) тормоз, достаточно простой. В качестве механического привода устройства используется специальный трос.

Натягивая ручку ручника, водитель одновременно обеспечивает натяжение и его троса, которое происходит равномерно на тормозных колодках каждого колеса. Если же стояночный тормоз неисправен, следует провести такую работу, как Ваз 2110 регулировка ручника, либо отремонтировать его, заменив трос.

Примечательно, что легко и просто на ваз 2110, как натянуть ручник, так и провести его замену.При неисправности ручника, водитель рискует тем, что автомобиль самостоятельно тронется с места или же, наоборот, не сможет продолжить движение после остановки на подъёме.

Именно поэтому отрегулировать ручник придётся в любом случае – и сделать это можно будет, вовсе не обязательно обращаясь в автосервис. Опытный автолюбитель способен выполнить регулировку стояночного ручника отечественного авто и своими силами.

Регулировка и проверка

Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю

Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником

http://pol-z.ru/regulirovka-ruchnika-i-zamena-trosa-ruchnogo-tormoza/http://luxvaz.ru/vaz-2110/70-ruchnoy-tormoz.htmlhttp://ladaautos.ru/vaz-2110/kak-pravilno-podtyanut-ruchnik-na-vaz-2110.htmlhttp://carfrance.ru/reguliruem-ruchnoj-tormoz-na-vaz-2110-svoimi-rukami/http://avto-idea.ru/remont/ruchnoy-tormoz-na-vaz-2110-regulirovka-i-zamena-svoimi/
