Почему не держит ручник (не работает стояночный тормоз). основные причины

Шины

После подобного затягивания во время остановки ручника и плотного схватывания колодками дисков, в период движения со стояночным тормозом колеса порой вовсе не крутятся. В данном случае трогаться будет проблематично, в основном мотор попросту глохнет, даже если начало движения произойдет, машина станет ехать с натяжкой и практически не разгоняться. Во время набора скорости водитель ощутит запах жженой резины, что свидетельствует о трении задних шин о дорожное покрытие

Если даже на такой фактор водитель не обратит внимание и продолжит двигаться, то резина сотрется настолько, что шины лопнут. Но стереть их до подобного состояния довольно тяжело

Регулировка ручного тормоза ВАЗ 2114

Поломка «ручника» — это не какое-то редкое событие. Подобная неисправность встречается повсеместно. В некоторых случаях после натяжки ручник всё равно остаётся в нерабочем состоянии. В чём же заключаются основные причины возникновения этой неисправности?

Строение стояночного тормоза достаточно сложное.

Чаще всего проблема заключается в:

1. Изношенных тормозах.
2. Разрыве троса или его полной деформации.
3. Износе барабанов.

Трос стояночного тормоза

Самый быстрый способ отремонтировать «ручник» — это обратиться в сервисный центр. Если же обращаться туда нет никакого желания, то можно попробовать альтернативный вариант. Он заключается в том, чтобы подтянуть ручной тормоз самостоятельно.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Как подтянуть

1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.
2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёса
5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их.
7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Не держит ручник на автомобиле, почему и что делать?

На примере стояночной тормозной системы (ручника) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций разберемся почему ручник не держит и что делать для самостоятельного устранения этой неисправности.

Что скрывается под понятием «не держит ручник на автомобиле» (признаки неисправности)

— Автомобиль не удерживается (плохо удерживается) ручником на наклонной поверхности

— Ход рычага ручника более чем 3-4 щелчка

— Резьбы на тяге привода рычага не хватает для заворачивания регулировочной гайки

Причины неисправности «не держит ручник»

Не отрегулирован привод ручника

Исправная стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 должна должна срабатывать при поднятии рычага ручника на 2-4 щелчка после проведения регулировки. Допускается, при эксплуатации автомобиля, ход рычага до 8-ми щелчков. При этом автомобиль, зафиксированный ручником, должен сколь угодно долго стоять на уклоне 23º.

Чтобы добиться такого эффекта необходимо каждые 15 тыс км пробега проверять и при необходимости регулировать натяжение тросов привода ручника. Регулировка производится вращением регулировочной гайки на тяге рычага ручника, под днищем автомобиля. Доступ туда не удобный, гайка иногда закисает. Особенности регулировки ручника автомобилей ВАЗ 2108, 2109, 21099 на странице «Регулировка ручника ВАЗ 2108, 2109, 21099».

Изношены тормозные колодки (и/или барабаны)

Максимальный износ накладок задних тормозных колодок 1,5 мм. При достижении этого предела, да и при значениях близких к нему стояночный тормоз работает все хуже и хуже. В конце концов и вовсе перестает держать.

Свою лепту могут внести тормозные барабаны с выработкой. Стершиеся колодки плюс изношенный барабан создадут эффект полного отказа ручника, так как хода распорного рычага в заднем тормозном механизме, и следовательно величины разведения колодок не хватит для обеспечения тесного контакта тормозной пары накладки колодок-рабочая поверхность барабана.

Закисли тросы привода в своих оболочках

Причин закисания тросов чаще всего две: водитель редко пользуется ручником и длительная эксплуатация автомобиля на дорогах обрабатываемых реагентами (зачастую и то и другое вместе). В результате трос попросту перестает перемещаться в оболочке. Признаком неисправности может служить возросшее усилие на рычаге ручника и снижение эффективности затормаживания и удержания автомобиля.

В идеале после каждой зимы нужно снимать тросы стояночного тормоза, очищать их и проливать специальной смазкой.

Вытягивание тросов привода

Низкое качество деталей и длительная эксплуатация автомобиля с постоянным использованием ручника приводят к вытягиванию тросов привода. Число щелчков на рычаге ручника возрастает, эффективность торможения снижается, для регулировки не хватает резьбы на тяге. Хотя тормозные колодки и барабаны более-менее в порядке.

Что делать если не держит ручник?

Самостоятельное устранение неисправности «не держит ручник» включает в себя проверку работы стояночной тормозной системы, выбраковку деталей, установку новых деталей, регулировку.

Для проверки необходимо загнать автомобиль на смотровую яму или канаву или установить на ровную площадку и вывесить задние колеса. Поднимем рычаг ручника и пробуем провернуть каждое из задних колес.

Если колеса вращаются свободно, подтягиваем регулировочную гайку ручника. Не помогло, разбираем задние тормозные механизмы колес и оцениваем состояние деталей. Самое простое — заменить изношенные тормозные колодки.

Примечания и дополнения

Стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 механическая, с тросовым приводом на тормозные колодки в задних тормозных механизмах. При поднятии рычага ручника, усилие, через тросы, передается распорный рычаг, распорную планку и далее на тормозные колодки.

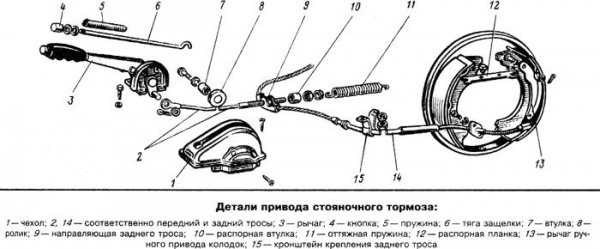

Детали стояночной тормозной системы автомобиля ВАЗ 2108 (2109, 21099) в его заднем тормозном механизме

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

1. Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
2. Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
3. Создает управляемый занос (необходимо обладать определенными навыками).
4. Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

1. Привод ручника.
2. Исполнительный механизм.
3. Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

• Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
• Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
• Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Принцип работы ручного тормоза ВАЗ 2110

Мазда трибьют

Фиксация тормозных барабанов и колес автомобиля происходит в следствие прижатия к ним тормозных колодок. Привод их осуществляется рычагом через систему тросов, кронштейнов и пружин.

Натяжение тросов (8) задается рычагом (2), а фиксация его в определенном натяжении — храповиком (11). Снять трос с рабочего положения можно нажатием кнопки (1), выводом из зацепления с храповиком «собачки» (10) и опусканием рычага в крайнее нижнее положение.

Поскольку механизм регулировки тросов находится под днищем автомобиля — на штоке (4) установлено резиновое уплотнение (3), препятствующее поступлению в салон грязи и пыли извне. По той же причине и сами троса находятся в защитной оплетке (9).

Натяжение тросов (к левому и правому колесу) ручного тормоза производится единовременно путем перемещения делителя (5) по штоку (4) закручиванием гайки (6) и фиксации ее контргайкой (7).

По своей сути, конструкция системы стояночного тормоза автомобиля ВАЗ 2110 — довольно проста. В этом секрет ее надежности. Слабым звеном системы считаются тормозные троса или точнее их ослабление. Причин тому несколько:

• износ тормозных колодок;
• вытягивание троса от времени;
• ослабление мест крепления.

Самым простым решением и устранением данной неисправности является подтяжка тросов. В силу простоты и малой трудозатратности редкий сервис откажется помочь автолюбителю в данной проблеме.

Цена вопроса — от 250 до 500 рублей. Мы же рассмотрим вариант с минимальной стоимостью. То есть подтянем троса своими руками.

Подготовка к процессу подтяжки тормозных тросов

Место:

• Гараж с ямой;
• Эстакада со свободным доступом к днищу автомобиля;
• Подъемник.

Инструмент:

• Два рожковых ключа на 13. Существенно облегчить работу поможет наличие головки с трещоткой;
• Подсветка (при необходимости);
• Средство для реанимации резьбовых соединений (WD-40 или ему подобные);
• Плоскогубцы;
• Щетка по металлу;
• Густая смазка (Литол, солидол или им подобные);
• Ветошь, перчатки.

Свободное время:

Минимум 30 минут.

Пошаговая инструкция подтяжки ручного тормоза

Автомобиль стоит на возвышенном месте или над гаражной ямой с выключенным двигателем

Рычаг ручного тормоза — в нижнем положении

Важно! Если работы проводятся сразу после выключения двигателя — существует опасность ожога о выхлопную систему. Очищаем узел натяжения от грязи и ржавчины металлической щеткой

Резьбовое соединение брызгаем средством WD-40 или ему подобным. Даем время для реакции WD-40 и резьбовому соединению и ослабляем контргайку. Закручиваем натяжную гайку на пять-шесть полных оборотов. Если накручивание гайки происходит достаточно трудно — целесообразно придерживать шток плоскогубцами. Это исключит вероятность проворачивание штока и деформации места его крепления к рычагу.

Производим проверку работы ручника из салона автомобиля

Если на третьем-четвертом щелчке заметно явное затруднение — цель достигнута. Если рычаг позволяет тянуть трос до седьмого-восьмого щелчка — производим подтяжку еще на пять-шесть оборотов натяжной гайки. Производим повторную проверку на количество щелчков. Если цель достигнута — фиксируем натяжную гайку контргайкой с достаточным усилием. Это исключит возможность ее самопроизвольного откручивания. Смазываем резьбу штока до и после гаек — это будет залогом отсутствия проблем при последующей подтяжке тросов. Собираем инструмент. Проверяем надежность фиксации. Для этого ставим автомобиль на ручник и пытаемся тронуться с места. Если двигатель заглох сразу после ослабления педали сцепления — все нормально. Хорошим экзаменом для ручного тормоза считается постановка автомобиля на плоскость с углом наклона 16-20 градусов. Исправный механизм должен удерживать автомобиль в неподвижном состоянии, независимо от загруженности салона и багажного отделения.

Видео-инструкцию по подтяжке ручника на ВАЗ 2110 вы найдете здесь:

На что еще следует обратить внимание

В идеале — оба тросика (для левого и правого колеса) должны синхронно прижимать колодки к тормозному барабану. Опытному водителю согласованность работы тросиков можно проверить даже в движении — автомобиль на ручнике не должен срываться в движение юзом (с заносом).

В стационарном состоянии данная процедура имеет следующий алгоритм:

• нужно приподнять заднюю ось авто до уровня, когда колеса перестанут касаются земли;
• раскрутить колеса до одинаковой скорости и поднять «ручник».

Если колеса остановились синхронно — все в порядке, если блокировка произошла асинхронно — значит, есть повод проверить стояночный тормоз самому или заехать на СТО.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

Причины неисправностей

Теперь нужно определить, почему не держит стояночный тормоз или ручник на автомобиле.

Многие из причин довольно простые и распространённые. Их можно диагностировать и устранить в считанные минуты:

Износились задние колодки. Это из самых частых причин, почему не работает на автомобиле ручник. При такой неисправности параллельно водитель может слышать сильный скрежет при нажатии на педаль тормоза. Подтягиванием тросика проблему никак не решить. Придётся сначала установить новые колодки

Причём крайне важно менять колодки одновременно с двух сторон, вне зависимости от того, в каком состоянии находится второй элемент на оси.
Неправильная регулировка. Говоря про причины, из-за которых ручник не держит на месте автомобиль, очень часто оказывается, что всё дело в регулировке

Регулировочный болт ослаб, а потому решается проблема путём подтяжки.
Заклинивание троса в оболочке. Это проблема, характерная после длительной эксплуатации автомобиля, то есть встречается на машинах с пробегом более 5 лет. В полость между тросом и оболочкой постепенно может проникать влага. Образуется ржавчина, и происходит заклинивание. Можно попытаться решить проблему, разобрав и смазав тросик, либо заменить его в сборе.
Обрыв троса. Обрыв может произойти под автомобилем или непосредственно на месте соединения с рычагом. Решается вопрос только путём замены.
Образование наледи, налипание соли и реагентов на накладках. Не самое частое явление. Но если зимой ездить по лужам, а затем оставлять авто на морозе, тогда такой сценарий не исключается;
Масло или тормозная жидкость на колодках. Такое может произойти при течи цилиндра или сальника. Сцепление тормоза оказывается недостаточным, жидкость провоцирует проскальзывание. Сначала устраняется течь, затем очищается поверхность колодки.
Проблемы с гидравликой. Актуально для машин с гидравлическим стояночным тормозом. Здесь обычно вытекает сама рабочая жидкость, падает необходимый уровень. Требуется частичный ремонт или замена компонентов.

Причины действительно могут быть различными. Не всегда замена компонентов является единственным выходом из ситуации. Но если колодка демонстрирует признаки износа и повреждения, тогда на профилактические меры рассчитывать не стоит. Только замена.

Как снять кнопку ручника и произвести ремонт на примере ВАЗ

Если на ручнике авто «десятого» семейства не работает кнопка (не срабатывает фиксатор), а при этом сам рычаг не погнут и зубья на трещотке не стерлись, то следует проделать следующую операцию:

1. Снимите кнопку ручника. Сделать это очень легко без применения какого-то инструмента, поскольку она просто выкручивается против часовой стрелки;
2. Извлечь пружину. Она просто извлекается со стержня тяги;
3. Распрямить пружину и слегка растянуть (примерно на 3-5 сантиметров);
4. Вернуть пружину на место;
5. Закрутить кнопку. Сделать это будет несколько сложнее, но зато фиксатор будет срабатывать четко.

Из-за чего заклинивает ручник

Начать следует с причин, из-за которых ручник может не подниматься или не опускаться. Чаще всего происходит именно так, что стояночный тормоз не хочет сниматься после довольно длительной стоянки машины на холоде.

Выделим основные причины, из-за которых узел может заклинить, и колесо не захочет блокироваться или освобождаться из прочных объятий тормозных колодок.

• Механические неисправности. Ручник срабатывает путём прижатия тормозной колодки к диску или барабану. Тем самым активируется тормоз, машина не может сдвинуться с места. Если колодка заклинит в таком положении, автомобиль поехать не сможет. Что касается того, почему так происходит, в основном причина кроется в самой колодке, либо в тросике. Последний требуется отрегулировать или заменить.
• Примерзание. Самая вероятная причина, почему ручник до конца никак не отпускает, либо же не хочет включаться при попытке потянуть рычаг. Это примерзание, обусловлено налипанием снега или обледенением воды после поездки по зимним дорогам. Слой льда прочно обволакивает узел, из-за чего создавшаяся кора не позволяет опустить ручной стояночный тормоз.

Если тормоз не поддаётся при обычном усилии, есть проблема. Её нужно отыскать, а затем устранить.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.
