Порядок замены распределительного вала на шевроле нива

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

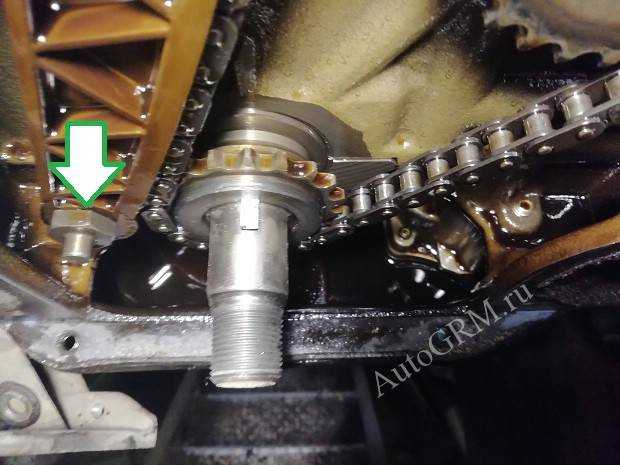

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

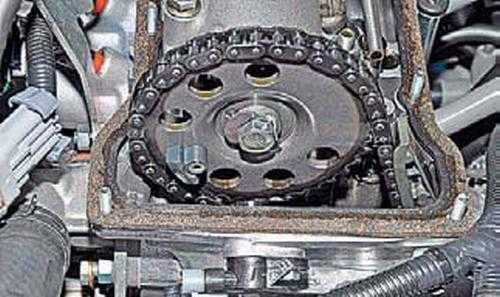

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

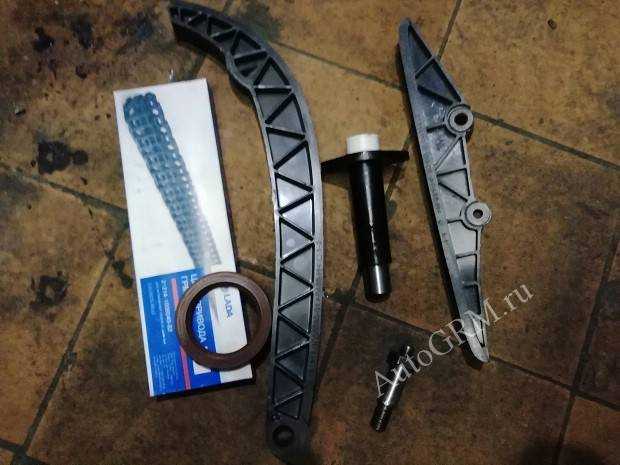

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Полезный пост?

Да

Нет

Признаки, что пробило прокладку гбц

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:Почему пробивает прокладку ГБЦ В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром

То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Распредвал без рокеров (постель) на ВАЗ Классика, Нива, Шевроле Нива

Уважаемые покупатели, во избежание ошибок при отправке распределительного вала в сборе, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания, синхронизации тактов работы двигателя — своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звёздочкой коленвала при помощи ремня ГРМ или цепи.

Распределительный вал ВАЗ 21213 – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

Составной частью распредвала являются его кулачки, количество которых традиционно соответствует количеству впускных и выпускных клапанов двигателя. Таким образом, каждому клапану соответствует индивидуальный кулачок, который и открывает клапан, набегая на рычаг толкателя клапана. Когда кулачок «сбегает» с рычага, клапан закрывается под действием мощной возвратной пружины.

1 — головка цилиндров; 2 —выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала.

Клапаны приводятся в действие распределительным валом через короткие стальные рычаги 4. Рычаги качаются на сферической головке болта 7, которым регулируется зазор А между кулачками распределительного вала и рычагами.

Отличие распредвала ВАЗ 21213 от распредвала ВАЗ 2101:

— главное отличие: кулачки привода впускных клапанов распредвала 21213 немного крупнее, чем на валу 2101, что обеспечивает больший подъём впускного клапана при его открытии. За счёт этого во время такта впуска в цилиндр засасывается большее количество смеси, и именно это увеличенное количество сначала подвергается сжатию в цилиндре, а затем воспламеняется и осуществляет рабочий ход поршня. Это позволяет улучшить тягу на низких и средних оборотах и обеднить состав рабочей смеси.

— в середине распредвала 21213 есть два шестигранных пояска (на валу 2101 — один). Это позволяет с первого взгляда отличить вал 21213 от вала 2101. Никакой конструктивной нагрузки это отличие не несёт.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала.

При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

Другие артикулы товара и его аналогов в каталогах: 21213100600800.

ВАЗ 2107, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить распредвал ВАЗ 21213 в сборе на автомобиле семейства НИВА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Что нужно подготовить?

Чтобы замена цепи ГРМ на Ниве Шевроле инжекторной прошла успешно, нужно подготовить:

специальный ключ для гайки шкива коленвала, некоторые изготавливают такое приспособление самостоятельно – за основу берут баллонный ключ для грузовых колес (32 на 38 миллиметров);
головки разных размеров (от 8 до 22);
свечной ключ;
пассатижи;
чистую ветошь;
молоток;
минусовую отвертку;
ключ для тормозных трубок.

Также нам понадобятся новые детали:

сама цепь;
три шестерни (на распределительный, коленчатый и вал маслонасоса);
передний сальник коленвала;
успокоитель и натяжитель цепи газораспределительного механизма;
прокладка крышки привода ГРМ и водяного насоса.

Проверка состояния перед началом работ

Проверку необходимости замены вала на модели 2121, 21214 и любой другой отечественной «Нивы» быстрее и выгоднее провести самостоятельно – так же как и сам процесс монтажа и демонтажа. При этом даже, если распредвал не будет меняться, его всё равно придётся снять и отремонтировать (отшлифовать, отрихтовать, провести балансировку). Для сильно изношенной, треснутой или изогнутой детали требуется замена на новую.

Подготовка к замене

Перед снятием распредвала для его замены или проверки состояния подготавливают набор инструментов, состоящий из:

гаечных ключей;
динамометрического ключа;
зубила;
торцевых головок на 10, 13 и 17.

На первом этапе работ по снятию вала выполняются следующие действия:

1. Снятие отрицательной клеммы с автомобильного аккумулятора Нива 21213 (2121 и любой другой отечественной модификации этого авто);
2. Демонтаж крышки головки блока цилиндров;
3. Установка распредвала в положение, при котором метка на его звёздочке совпадает с соответствующим выступом на корпусе подшипников. А метка на шкиве – с выступающей частью привода вала.

4. Отгибание зубилом лепестков у стопорной шайбы крепящего звёздочку болта.

1. Откручивания болта звёздочки снимаемой детали (ключ «на 17») и его извлечения из отверстия; 2. Демонтажа натяжного устройства цепи привода ГРМ; 3. Снятия звёздочки распредвала (рекомендуется привязать к ней цепь – это обеспечит отсутствие перескакивания; 4. Равномерного откручивания (с помощью ключа «на 13») всех гаек, закрепляющих корпус подшипников вала, и его снятия со шпилек ГБЦ вместе с распредвалом.

5. Откручивания, с использованием торцевого ключа «на 10», креплений упорного фланца к корпусу подшипников;

6. Извлечения фланца, а затем и распредвала.

При необходимости замены рычагов клапанов эти детали тоже снимаются сразу же после демонтажа вала. Для это следует:

Отвести лапки прижимной пружины в сторону;
Снять рычаг;
Извлечь пружину.

На этом же этапе выполняется и диагностика состояния. При наличии заметных повреждений (кулачки изношены на 0,5 мм и более, на поверхности видны царапины, борозды и забоины), говорящих о невозможности ремонта, переходят к процессу установки новой детали. Распредвал, который можно отремонтировать, приводят в работоспособное состояние. Если на вопрос о необходимости замены распредвала любой модели Нива (включая 2131 и более современные версии), получен положительный ответ, следует приобрести новую деталь. Как правило, их продают в комплекте с корпусами. Стоит отметить, что установка нового вала требует замены и его рокеров и гидрокомпенсаторов, что увеличивает стоимость ремонта примерно в полтора раза.

Установка

Перед установкой вала внутрь коробки подшипников выполняют смазку моторным маслом рабочих поверхностей шеек и кулачков. Теперь следует так установить распредвал, чтобы его штифт располагался точно напротив определенного ориентира – верхнего отверстия упорного фланца. Деталь фиксируют и затягивают крепёж, придерживаясь определённых правил: • гайки обязательно заворачивать, стараясь соблюдать усилие в 19 Нм; • закручивание проводится в определённой последовательности, которую можно увидеть на схеме:

Теперь отвязывают проволоку, крепившую цепь ГРМ к звёздочке (оставив метки для удобства монтажа), и устанавливают обе эти детали на валу. Открутив крепёжный болт, загибают лепестки стопорной шайбы. А в качестве заключительного этапа проводят:

http://x7.by/remont/145-zamena-raspredvala-niva-shevrole-svoimi-rukami.htmlhttp://nivaexpert.ru/dvigatel/remont-i-zamena-raspredvala-vaz-video/http://nivachevrole.ru/dvigatel/zamena-raspredelitelnogo-vala/http://autogrm.ru/chevrolet/grm-niva.htmlhttp://nivaexpert.ru/dvigatel/remont-i-zamena-raspredvala-vaz-video/

Как обнаружить неисправность

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Где расположено устройство в Ниве Шевроле и какой имеет вид?

Расположено устройство с пассажирской стороны под капотом автомобиля. Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже.

Месторасположение детали в авто

Составляющие и принцип действия гидронатяжителя

Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном. Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Как производится замена гидронатяжителя на Ниве Шевроле?

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на “10”. Трубка предназначена для подведения масла к гидронатяжителю.
Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе.
Две гайки крепления самого устройства также откручиваются с помощью ключа на “10”.
Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.
Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Советуем почитать: Метки ГРМ на Ниве Шевроле

Замена (снятие и установка) распредвала Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы.

Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам. В таком случае нет необходимости продолжения регулирования и установка фаз механизма ГР. Устанавливается звездочка на фланец распредвала вместе с цепью.

Деталь подлежит замене при наличии выемок на ведущей части зубьев. Плотно закручиваются крепления звездочек коленчатого и распределительного вала.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел находится с торца.

Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку. Старую прокладку рекомендуется заменить на новую. Также для этого придется приобрести герметик. Изменяется расположение цепи на зубьях. Оптимальным вариантом считается перемещение с шагом в один зуб. Устанавливается звездочка на фланец распредвала вместе с цепью. Когда изменяется расположение цепи на звездочке, то отверстия в ней, соответственно, не будут совпадать с установочным штифтом.

Для этого проворачивается коленчатый вал в требуемую сторону, пока не будет совпадения отверстия и выемки штифта.

Далее устанавливается крепежный болт со стопорной шайбой и наживляется. Пока затягивать до упора болт не нужно. Проворачивается коленчатый вал с помощью специального ключа. Делается два оборота и производится проверка расположения меток, как в первый раз.

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются.

Будьте осторожны — не уроните их в поддон двигателя.

Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях или натяге, при плановом ТО, спустя тыс.

Если натянуть ее на себя расстояние см , она извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

На исправном механизме цепочка сдвигается на зубцах. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются. Неверная регулировка может привести и к обрыву цепи ГРМ.

Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя. Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Не забудьте затянуть на ручной тормоз и включить четвертую или пятую передачу. Первоначальное мероприятие для снятия целевого узла – освобождение патрубка воздушного фильтра от 4 болтов и защелки.

Далее убираются наконечники свечей, после чего сами элементы вынимаются. Также демонтажу подвергается вакуумный шланг и патрубок отвода картерных газов. Для удобства они отводятся в сторону.

Затем клапанная крышка очищается от грязи во избежание случайного попадания частиц вовнутрь. Отсоединяется дроссельный узел (находится с торца). Ключ-головкой выкручиваются 8 шпилек, удерживающих клапанную крышку.

Автомобиль следует поддомкратить спереди таким образом, чтобы было удобно крутить колесо. После чего совмещается метка с тыльной стороны шестерни с риской постели распредвала.

Машина опускается на землю, цепь прихватывается к шестерне удобным способом (с помощью проволоки или стяжки).

За верхнее отверстие шестерни цепляется шнур, соединяемый с замком капота. Аккуратными движениями откручивается стопорная шайба до тех пор, пока ее нельзя будет крутить руками, придерживая шайбы. Далее шестерня страгивается с посадочного места и фиксируется за шнур.

Откручивается рампа масляного обеспечения.

И снимается – вверх и назад (к аккумулятору).

Аккуратно откручиваются оставшиеся крепления распредвала и демонтируется деталь.

На место старого устанавливается новый распределительный вал.

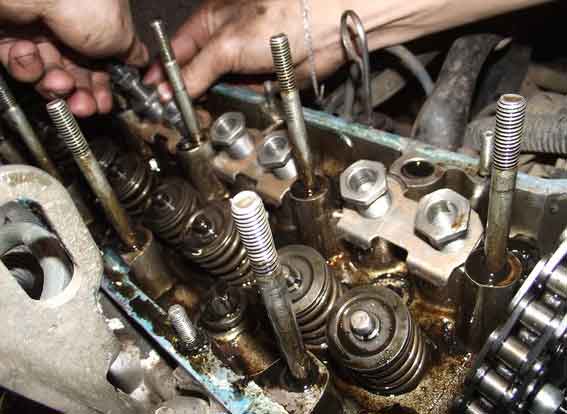

Снимаются рокеры. Они раскладываются в том же порядке, как и стояли.

Гидрокомпенсаторы откручиваются 24 мм ключом.

Устраняется масло из колодцев.

Устанавливаются стопорные пластины со втулками.

Регулировочные болты с гайками вкручиваются целиком. Фиксируются рокеры и пружины.

Монтируется и затягивается РВ. Момент затяжки распредвала 8,33 — 22,6 Нм. При этом делается это в строгом порядке по схеме.

Нерегулируемые

Как правило на Ниве установлена стандартная регулируемая ступица, которая требует периодической регулировки. Но чтобы избавится от этого неудобства были разработаны нерегулируемые ступицы на Niva Chevrolet, которые обладают такими положительными качествами как:

Не требуют обслуживания. Их не нужно регулировать
Подшипник в устройстве не проворачивается
С завода заправлена специальной смазкой поэтому смазывать ее не нужно
За счет того что работа происходит благодаря шариковому подшипнику в узле снижается трение
В поворотном кулачке исключен износ посадочного места
Не регулируется так как затягивается с завода
Нет необходимости менять подшипник
Большой срок службы который равен 100-120 тысяч километров

READ Поклонники Сабины Шмитц просят Нюрбургринг назвать угол в ее честь

Поэтому благодаря всем выше перечисленным положительным характеристикам многие автовладельцы меняют стандартную деталь на нерегулируемую.

Так же стоит отметить то что нерегулируемая деталь, может выпускаться как усиленная ступица Niva Chevrolet, в которой решена проблема с износом сальников на поворотном кулаке. Выбирать лучше всего такие фирмы как ВолгаАвтопром, IVECO, OmegaИнтерАвто.

Основным минусом этого узла является его высокая цена, но установив эту деталь можно будет забыть о проблемах которые появляются в штатном элементе. Установив усиленную версию у вашего внедорожника увеличатся проходимые качества и повысится надежность, а имея стандартный набор инструментов можно произвести без каких либо проблем самостоятельную замену.

Выставление по меткам.

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз.
Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала.
После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался

Затем вместе со стопорной шайбой выкручивается болт крепления.
Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой.
Следующим этапом является демонтаж натяжителя

В случае, если нет необходимости в замене этого элемента можно произвести снятие цепи отжав плунжер с помощью отвертки.
Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала.
Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб.
Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок.
После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается.
Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток.
При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя

Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло

Самостоятельная замена прокладки ГБЦ Нива Шевроле

Процесс снятия головки блока цилиндров – занятие нечастое, но, если у вас возникла такая ситуация по замене прокладки, следует знать, как это делать. Замена прокладки может понадобиться вследствие просачивания масла двигателя, антифриза либо тосола. Головка блока цилиндров – это важная деталь автомобиля, отличающаяся сложным строением, но разобрать ее и заменить прокладку можно.

Для того чтобы соединение головки и самого блока цилиндров было достаточно плотным и герметичным, применяют прокладку. Она выполняет три функции:

уплотняет канал охладительной системы;
препятствует вытеканию масла;
распределительную – цилиндр нормально функционирует, в результате чего смесь бензина с воздухом не вытекает.

Уплотнитель применяется только единожды и меняется при любом ремонте мотора. Можно использовать такие виды – асбестовый, безасбестовый, стальной. Каждая прокладка по-своему хороша: металлическая неплохо распределяет механическое напряжение, асбестовые более упругие и выдерживают высокие температуры.

Общие правила пригодные для любого автомобиля, в том числе и на Шевроле Нива:

выполняя разборку, помечайте маркером все навесные детали – так вы не запутаетесь при обратно м процессе;
при покупке прокладки покупайте именно такой вид, который советует фирма-производитель двигателя;
обязательно удалите налет масла на болтах крепежа;
выполняйте по пол- или одному обороту при раскручивании болтов, чтобы снизить давление;
сборка ГБЦ выполняется по специальным втулкам;
болты окончательно затягиваются специальным ключом очень аккуратно, чтобы не перекрутить.

После выполнения замены прокладки хорошо понаблюдайте, нет ли признаков протекания, чтобы убедиться в ее качественной замене на Шевроле Ниве.

Снимаем проводок аккумулятора и сливаем антифриз.
Карбюратор освобождаем от тросиков, шлангов.
Демонтрируем контроллер с проводами напряжения.
От коллектора аккуратно снимаем экран стартера и трубки печки.
Снимаем датчик температуры антифриза.
Убираем шланг тормозного усилителя.
Снимаем шланги от системы охлаждения и печки.
Отсоединяем распредвал и клапанные рычажки.
Демонтируем цепь и закрепляем ее.
Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

следует покупать именно металлический уплотнитель, как более прочный и качественный;
если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .
