Принудительное включение вентилятора ваз 2114 инжектор схема

Диагностика и распространенные причины неполадок системы охлаждения

Сама собой любая ошибка бортового компьютера, связанная с системой охлаждения не устранится, устранив неисправность, сбросьте ошибки с бортового компьютера, отсоединив клеммы питания с аккумуляторной батареи примерно на 10-15 секунд.

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Источник

Неисправности датчика измерителя температуры

Зная месторасположение устройства, легко избавиться от поломки своими руками. Основными причинами некорректной работы приспособления, по словам специалистов, могут быть:

• отсутствие контакта;
• разрыв и изношенность изоляции, потеря целостности контактов;
• устройство полностью вышло из строя;
• плохо работает вентилятор.

Признаками, которые должны насторожить водителя ВАЗ-2115 и побудить провести диагностику состояния датчика температуры антифриза, могут быть:

• работа вентилятора при непрогретом двигателе машины;
• двигатель прогрет, но все равно отказывается функционировать;
• расходы топлива постепенно и неуклонно увеличиваются.

Способы проверки ДТОЖ

Как проверить указатель ТОЖ своими силами? Для этого можно воспользоваться одним из нескольких способов, диагностика выполняется с помощью мультиметра.

1. Сначала отрицательный щуп тестера следует подсоединить к головке блока цилиндров, после чего активировать зажигание, провернув ключ в замке.
2. Затем, используя мультметр, нужно точно определить, какое появляется напряжение на выходе.
3. В том случае, если контроллер рабочий, то величина этого параметра должны составить не ниже 12 вольт, разумеется, если аккумуляторная батарея заряжена полностью. Если диагностика показала, что полученные значения оказались более низкими, то нужно заняться ремонтом или поменять регулятора (автор видео о диагностике — канал Техник-механик).

Еще один вариант проверки:

Для его реализации вам надо будет настроить тестер в режим работы вольтметра. Процедура измерения должна производиться в рабочем диапазоне от 100 Ом до 10 кОм

Кроме того, для диагностики вам потребуется термометр, при этом важно, чтобы он мог определить значение температуры более 100 градусов. Сам контроллер извлекается из посадочного места и опускается в резервуар с хладагентом, который вы будете подогревать. Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости

Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость. Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице

Этот момент нужно учитывать при выборе емкости для охлаждающей жидкости. Теперь вам надо будет прогреть хладагент в системе. Когда значение температурного режима будет расти, вам надо внимательно мониторить значения, которые выдает тестер и термометр, помещенный в емкость. Используя тестер, вам надо будет проверить уровень сопротивления жидкости при разных температурах. Полученные в итоге диагностики показания нужно сравнить с нормированными, которые указаны в таблице.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Немного теории

Характеристика

Пояснение

Располагается датчик в радиаторе печки. Определить, что перед вами именно он, не сложно, поскольку в радиаторе это единственный элемент, к которому подключены провода. А если взять ключ на 30, то только датчик имеет соответствующий размер крепежа.

Датчики могут иметь разные температурные пределы. Но для ВАЗ 2114 включение происходит при 102-105 градусах Цельсия, а выключение — при 85-87 градусах. При выборе нового измерителя, ориентируйтесь на тот, который вышел из строя, либо приобретайте с показателя включения и выключения 102 и 87 градусов соответственно

Внутри датчика имеется специальная контактная группа. При нагреве ОЖ в радиаторе эта группа греется и расширяется. Когда расширение доходит до определенного предела, происходит замыкание контактов, они передают сигнал на проводку и вентилятор включается

https://youtube.com/watch?v=4WNCgwYYPo8

При Какой Температуре Включается Вентилятор Ваз 2114

Многие автомобилисты в процессе использования ВАЗ-2114 столкнулись с тем, что вентилятор охлаждения двигателя включен. Не все здесь знают, при какой температуре это должно работать. Эта цифра неразрывно связана с устройством системы охлаждения и встроенным ЭБУ.

Индикатор температуры двигателя

Прежде чем начать конкретно рассматривать температуру, при которой охлаждающий вентилятор отключается, необходимо разобраться в механизме работы. Таким образом, охлаждающая жидкость циркулирует через систему и отводит тепло от двигателя к радиатору. Этот элемент, в свою очередь, естественным образом охлаждает воду противоположным потоком воздуха.

Если естественного охлаждения недостаточно, вентилятор отключается. Это происходит по определенным критериям.

Прежде чем рассматривать все причины и температуры вентилятора, важно запомнить конструкцию системы охлаждения и циркуляцию охлаждающей воды:

1. элемент в виде заглушки для расширительного бачка; 2. расширительный бак; 3. шланг отвода воды из трубы; 4. шланг, проходящий между радиатором и расширительным бачком; 5. шланг, отводящий от радиатора; 6. бачок слева от радиатора; 7. дюралюминиевая трубка; 8. системные заглушки; 9. бачок справа от радиатора; 10. сливная пробка; 11. середина радиатора; 12. корпус для электронного вентилятора; 13. пластиковые крылья электронного вентилятора; 14. электронный двигатель; 15. шкив шестеренного насоса; 16. рабочее колесо насоса; 17. ременный привод распределительного вала; 18. блок двигателя; 19. насосная труба; 20. шланг радиатора с функцией подачи; 21. шланг радиатора отопителя с функцией вытяжки; 22. шланг, который подает охлаждающую жидкость к дросселю; 23. выхлопная труба; 24. шланг для заправки; 25. шланг радиатора отопителя с функцией подачи; 26. термостат; 27. датчик температуры воды; 28. датчик указателя уровень водяного охлаждения.

READ Как Поменять Прокладку Гбц Ваз 2114

В соответствии с международной автомобильной конвенцией от 1 декабря 1992 года, в которой приняли участие 92 представителя автомобильной промышленности, было решено установить единый стандарт температуры двигателя в рабочем состоянии.

Эта цифра 90 градусов по Цельсию с очень терпимостью менее 3 градусов по Цельсию.

Охлаждающий вентилятор на контуре

Но учитывая площадь работ и температуру окружающей среды, эта температура имеет характеристики повышения. Специально для этого автопроизводители изобрели охлаждающий вентилятор, который обеспечивает дополнительное водяное охлаждение системы. Он введен в эксплуатацию с датчиком температуры, который обнаруживает его в двигателе и расположен специально на силовой части.

Согласно решению конвенции и правил внутреннего распорядка АвтоВАЗа, предельные значения температуры охлаждающей воды составляют. 85-105 градусов.

Таким образом, для нормальной работы двигателя температура системы не должна превышать 105 градусов. В частности, этот индикатор является отправной точкой для включения вентилятора охлаждения. Эти данные поступают в электрический блок управления, который просто регулирует вентилятор.

Схема переключения вентиляторов выглядит примерно так: температура двигателя достигает 105 градусов по Цельсию, затем датчик подает сигнал на компьютер, который включает вентилятор и останавливает его, когда температура системы становится равной 93-99 градусов Цельсия.

READ Сколько краски уходит на покраску авто

Датчик температуры охлаждающей жидкости

Летом и зимой, как показывает практика, вентилятор отключается при разных температурах и в разное время. Летом принудительное охлаждение будет уменьшаться чаще, так как радиатор охлаждается горячим воздухом. Зимой вентилятор практически отключается или ограничивается на короткое время, так как естественного охлаждения достаточно. Поэтому основная поломка радиатора происходит в теплое время года.

Простой способ определить неисправность датчика температуры в двигателе ВАЗ

Единственный аспект при охлаждении зимой часто отключается, если термостат неисправен (см. «Замена термостата на ВАЗ-2114»).

Установлено, что нормальная рабочая температура охлаждающей воды ВАЗ-2114 составляет 85-105 градусов по Цельсию.

В этом случае температура для включения охлаждающего вентилятора составит 105 градусов по Цельсию.

Источник

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем. Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель. Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут. Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
2. Открываем капот и обесточиваем минусовую клемму
3. Корпус воздушного фильтра следует открутить ключом на десять
4. Ослабляют хомуты у воздуховода
5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
6.  Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
7.  Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
8. Снимают колодку мотора
9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Топливная система

Если за окном ниже -20 градусов, не исключено, что в баке образовался конденсат. Наличие воды в бензине – плохой признак. Причем не обязательно, чтобы его «разбавляли» на самих заправках. Вследствие разницы температур на стенках бака образовывается конденсат. При низких температурах он замерзает. В результате не заводится ВАЗ-2115 (инжектор, 8 клапанов). Замерзшая вода может быть как в топливных магистралях, так и в самом фильтре. Пытаться крутить стартером с надеждой, что автомобиль вот-вот заведется, не стоит. Вы только посадите аккумулятор. Единственное решение проблемы – отогреть автомобиль. Лучше если он стоит в гараже с такой проблемой. Установив туда масляный или индукционный обогреватель, вы быстро нагреете температуру воздуха в помещении. И машина успешно заведется.

Советы для автомобилистов

При желании владельца ВАЗ-2114, его можно укомплектовать кондиционером, позволяющим комфортно чувствовать себя всем в эти жаркие летние деньки в салоне данного легкового автомобиля. Тогда, при включении кондиционера, обязательно должен включиться и вентилятор системы охлаждения двигателя, не зависимо от того, какая температура будет у охлаждающей жидкости. Потому что, так устроена его электрическая схема включения, при наличии кондиционера.

Но, на тех автомобилях ВАЗ-2114, где кондиционер отсутствует, вентилятор системы охлаждения двигателя должен срабатывать при нагреве антифриза до температуры 101 градус. Если электродвигатель вентилятора включится и начнёт работать даже на не прогретом двигателе, то водителю нужно будет решать эту проблему.

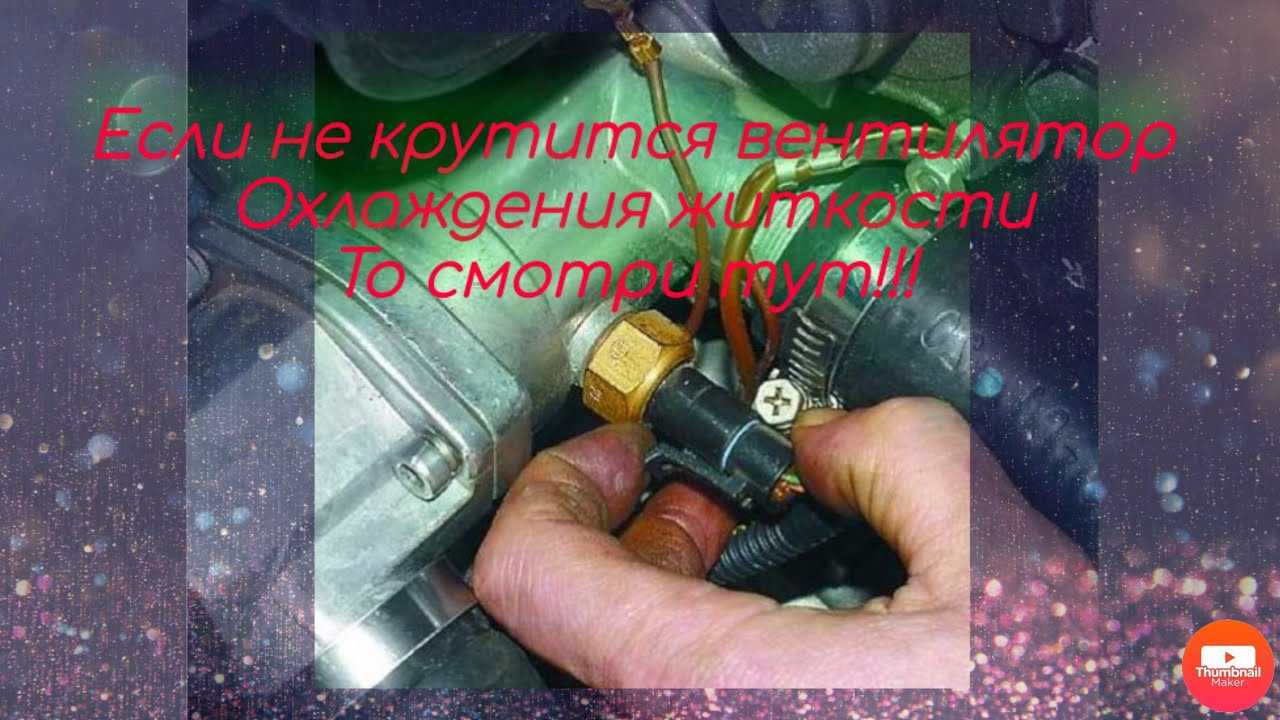

В начале, нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который располагается в головке блока цилиндров, на его впускном патрубке. Если они, по какой-то причине, стали замыкать на массу, то вентилятор обязательно должен включиться, так как этот ложный сигнал говорит контролёру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контролёр не знает, что этот сигнал ложный, он естественно включает вентилятор в работу.

Вторая причина, постоянно работающего вентилятора ВАЗ-2114, может быть связана с «глюком » контролёра, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работы вентилятора, отключать его не хочет. Это может быть связано с прошивкой контролёра.

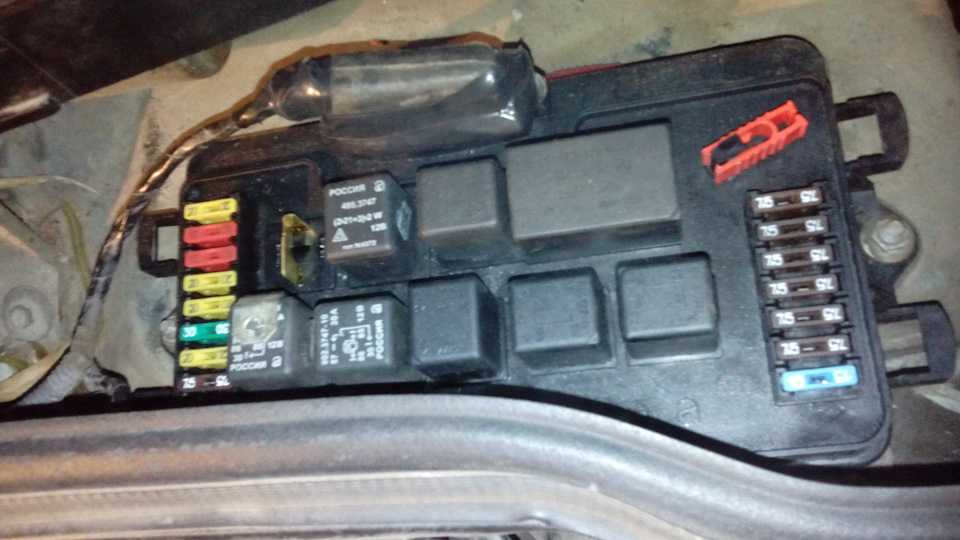

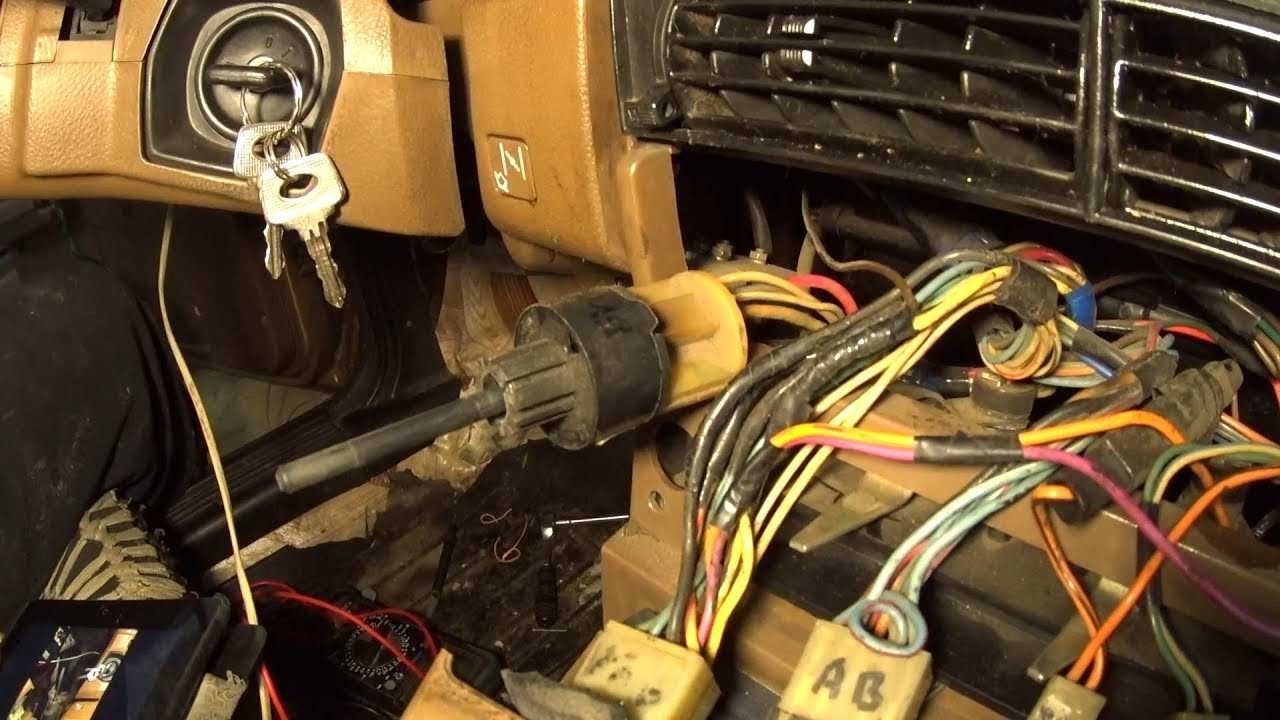

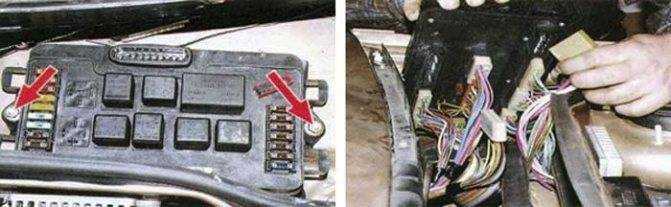

Напряжение на клеммы электродвигателя вентилятора системы охлаждения двигателя, подаётся через контакты реле, которое располагается в дополнительном блоке реле и предохранителей, находящемся в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль.. Если залипнут контакты этого реле, то вентилятор будет включаться и работать сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и потом не отключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостата, который отказывается открывать свой клапан для обеспечения циркуляции жидкости по большому кругу (через радиатор). Проверить это достаточно просто. Открываете капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запускаете двигатель, даёте ему прогреться до рабочей температуры и щупаете рукой подводящий шланг радиатора.

В автомобиле есть множество важных узлов и от того, насколько качественно они работают, зависит качество работы машины в целом. Одна из таких – система охлаждения. Часто на некоторых моделях случается, что постоянно работает вентилятор охлаждения. Это не очень хороший признак. Недостаточное охлаждение двигателя может привести к перегреву мотора – а это, в свою очередь, может вылиться владельцу в крупную сумму на капитальный ремонт. Но если знать причины такой работы в системе охлаждения, можно быстро выявить, где скрыта неисправность и устранить ее. Для того, чтобы найти поломку, не нужно особых знаний и навыков. С этим может справиться даже начинающий. Существует не так много причин, почему постоянно работает вентилятор охлаждения.
