Разберемся как возбудит генератор напрямую без аккумулятора

Лада 2108 Чароит › Бортжурнал › Возбуждаем генератор

Вчера поспорил с одним человеком на “Драйве”, можно ли подключать обмотку возбуждения непосредственно к аккумулятору. Человек утверждал, что так оно и вообще всегда подключено, всего лишь через замок зажигания

И что вообще через диод или как, неважно, “не к 220 же”. Увы, часто люди утверждают, не вдаваясь в подробности устройства. Поэтому расскажу, как работает возбуждение генератора на ВАЗ-2108 и подобных

Не буду полностью расписывать как сие устроено, а только расскажу, что можно, что нельзя и почему. Отмечу, что речь идёт о семействе LADA Samara, но это же применимо и к 110, и с некоторыми оговорками к Priora, Kalina и Granta. Если отвечать на вопрос коротко, можно ли подвести возбуждение от аккумулятора

Поэтому расскажу, как работает возбуждение генератора на ВАЗ-2108 и подобных. Не буду полностью расписывать как сие устроено, а только расскажу, что можно, что нельзя и почему. Отмечу, что речь идёт о семействе LADA Samara, но это же применимо и к 110, и с некоторыми оговорками к Priora, Kalina и Granta. Если отвечать на вопрос коротко, можно ли подвести возбуждение от аккумулятора

, то да, можно, но через диод.

Более подробно.

Если вдруг пропало возбуждение генератора, то можно подвести напряжение от аккумулятора ко входу D генератора во время или сразу после запуска двигателя. Вскоре исправный генератор должен перейти в режим самовозбуждения от вырабатываемого им самим напряжения. Подключать нужно через диод, но не напрямую, иначе рискуете спалить допдиоды генератора. И естественно, только при включенном зажигании, иначе посадите аккумулятор во время стоянки.

Теперь совсем подробно.

Сам по себе, просто посредством вращения ротора, генератор не станет вырабатывать напряжение. Чтобы он начал это делать, его нужно возбудить — “дать пинка”, и для этого в нём есть обмотка возбуждения, которая потребляет некоторый ток. Напряжение на неё подводится через контакт D генератора и регулятор напряжения. Регулятор также отключает обмотку при превышении вырабатываемого напряжения, собственно в этом и вся его функция. Есть 2 режима питания обмотки возбуждения. Стартовый, когда двигатель запускается; и рабочий, когда генератор уже работает. В первом случае питание на обмотку подается от аккумулятора через лампу контроля заряда и последовательно включенный с ней диод. Во втором случае, когда генератор начал вырабатывать напряжение, питание обмотки идёт через его 3 дополнительных диода — автономно.

Бывает, что генератор не хочет возбуждаться.

Самый первый и простой возможный вариант здесь — проверить клемму контакте D генератора, там может быть плохой контакт, всё очень просто: поджимаем, зачищаем, радуемся. Другой вариант: перегорела контрольная лампа заряда. Естественно, её можно заменить. Но если менять сейчас ну никак, в дороге например, есть следующие варианты: — “газануть”, и вполне вероятно, что генератор возбудится, благодаря остаточной намагниченности; — подать напряжение на обмотку возбуждения искусственно, т.е. отдельным проводом с аккумулятора. Вот о последнем способе и поговорим.

Берём провод, последовательно с ним диод и подключаем от плюса аккумулятора к D-контакту генератора. Если генератор исправен, он перейдет в автономный режим, и провод можно будет отключить. Теперь главное: нахрена козе баян зачем нужен диод. А нужен он для того, чтобы не убить дополнительные диоды. Посмотрим схему:

Обмотка возбуждения ВАЗ-2108 и подобных автомобилей питается не от основных диодов, а от дополнительных, специально для неё предназначенных (на схеме — слева горизонтально). Эти диоды рассчитаны на небольшой ток. Если пробежаться по схеме, то видно, что никуда более, чем на обмотку возбуждения, ток с них попасть не может. Если же мы подключим “+” аккумулятора прямо к D-контакту (он же 61), и генератор возбудится и начнёт вырабатывать напряжение, то ток потечёт как через 3 основных диода, так и через 3 дополнительных — параллельно. И потечёт он на всю нагрузку автомобиля! А допдиоды слаботочные, и они элементарно могут сгореть, что повлечёт полную потерю возбуждения и замену диодного моста или по крайней мере этих диодов.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

• Р — розовый.
• Ф — фиолетовый.
• О — оранжевый.
• ЧБ — черно-белый.
• КБ — коричнево-белый.
• ЧГ — черно-голубой.
• К — коричневый.
• Ч — черный.
• Б — белый.

Схема генераторов

Возникает вопрос, как подключить генератор? Для того чтобы суметь возбудить ген, без использования АКБ, рекомендуется тщательно изучить схему и принцип функционирования генов различных модификаций.

Также важно понимать, зачем нужен ген, что он делает конкретно. Иначе говоря, ген – это электромашина, служащая для преобразования механической энергии в электроток

Благодаря гену происходит обратная зарядка батареи и обеспечение всех электрических потребителей, находящихся в рабочем положении, током.

Ген расположен в передней части двигателя, а приводится в движение от кривошипного вала. На автомобилях-гибридах ген осуществляет работу стартера. Примечательно, что такая же схема наблюдается и в некоторых «полноценных» автомобилях, оснащенных конструкцией стоп-старт.

Становится ясно, что автомобильные гены могут иметь две схемы, два конструктивных вида. Их отличие в разнице компоновки вентилятора, выпрямительного блока и приводного шкива. Также генераторы с разной схемой отличаются геометрическими размерами.

Общие параметры обоих типов генераторов остаются неизменными. Любой ген должен иметь в своем составе ротор или индуктор, статор и другие части.

Рассмотрим схему автогенератора отечественной «классики». Такой ген ставился практически на все модели старых отечественных машин.

Теперь рассмотрим другую схему, более современную. В частности, она используется на «восьмерке» и других автомоделях от ВАЗ.

А это схема, как соединяется ген и, собственно, как он функционирует.

Схема 5

Основной функцией ротора гена является создание магнитполя. Для этого на валу имеется обмотка или ВО (возбудитель). ВО расположен на клювах или выступах полюсных половинок. На валу также предусмотрена контактная группа, состоящая из 2-х медных колец. Через них идет напряжение на ВО. Кольца припаиваются к выводам ВО.

Кроме того, на роторном валу нашли место для крыльчаток вентилятора (кол-во их зависит от конструкции модели). В этом же месте зафиксирован бывает ВПД (шкив приводной).

Еще один узел ротора – подшипники.

Что касается статора, то он выполняет функцию создания переменного напряжения. В нем нашли место сердечник и обмотка. Металлический сердечник собран из пластин.

Обмотка статора

В статоре бывает 36 пазов, служащих для укладывания обмотки. Всего получается устанавливать три обмотки, тем самым, обеспечивая 3-фазное соединение.

Интересно, что помещают обмотки в выемки двумя путями – волной либо петлей. А взаимосоединяются обмотки либо по схеме «звездочка», либо — «треугольник».

Выпрямительный блок

Выпрямительный блок или ВБ необходим для перестройки значений тока, производимого геном. Он преобразует синусоидальный ток в постоянный автомобильной бортовой сети.

ВБ – это просто пластины, траки, эффективно отводящие тепло. В них вмонтированы диоды. ВБ содержит 6 силовых диодов-полупроводников. На каждую фазу идет по два диода, естественно, один на плюс, а другой – на минусовой вывод гена.

Щетки – это узел, обеспечивающий токопередачу на контактные кольца. Щеточный узел состоит из графитовых элементов, собственно самих щеток, пружин-прижимателей и держателя. В генах современного типа щеточный узел создает вместе с регулятором (шоколадкой) единый блок.

Таблетка – предназначена поддерживать ток гена в определенных значениях. Современные регуляторы бывают электронными (едиными) или гибридными. Если в ходу гибридное исполнение, то в схему внедряются радиокомпоненты и электроприборы, если интегральное (единое) – все элементы исполнены с помощью ТМТ (микроэлектроники).

Генераторный привод функционирует за счет вращения ременной передачи. Тем самым, он обеспечивает индуктору вращение с той скоростью, которая необходима (она, как известно, должна превышать скорость вращения кривошипного вала в несколько раз).

Итак, на большинстве моделей генов ВО подключается через отдельную группу, состоящую из 2-х диодов. Последние еще называют выпрямителями, они препятствуют прохождению напряжения разряда АКБ при стоячем ДВС.

Регулятор или таблетка в генераторе – штука важнейшая. Именно она в ответе за стабилизацию напряжения. А это, как известно, очень требуется при изменениях частоты вращения кривошипного вала и ДВС. Стабилизация шоколадкой производится на автомате, путем воздействия на ВО. Таким образом, таблетка управляет и частотой сигналов напряжения, и продолжительностью импульсов.

Интересный момент. Таблетка изменяет ток, идущий для зарядки АКБ за счет термокомпенсации напряжения. Другими словами, чем становится теплее вокруг, тем меньше тока идет к батарее.

Какой двигатель можно завести без аккумулятора

На самом деле случаев, когда АКБ неисправен или он вообще отсутствует немало, а ехать надо.

Например: аккумулятор замкнуло «наглухо» и он кипит, как сумасшедший.

Конечно, с таким АКБ вы ни куда не поедете, так как может произойти взрыв прямо под капотом или генератор выйдет из строя, а может и вовсе произойти пожар.

Еще пример: АКБ находится в «обрыве» и не заряжается вообще.

Тогда взрыв маловероятен, но и нахождение его в автомобиле бессмысленно.

Ну и конечно самый распространенный случай, когда аккумулятор просто «устал» от времени его использования. Все, на что он способен так это зажечь маломощную лампочку и то, не на долго.

Так что же делать, и можно ли поехать на автомобиле вообще без АКБ?

Мой ответ: «Да, конечно можно».

Любой двигатель будь он дизельный или бензиновый не важно, его можно запустить без аккумуляторной батареи

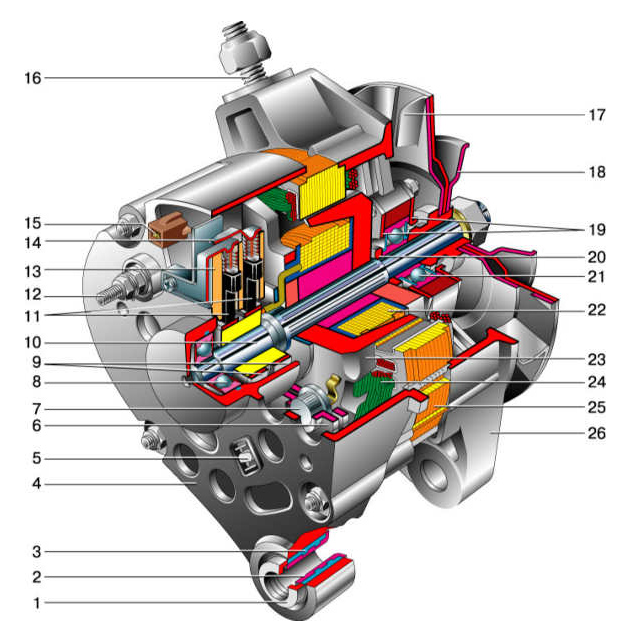

Особенности конструкции генератора автомобиля ВАЗ-2110

Генератор 94.3701 переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах.

Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами.

Вал ротора вращается в подшипниках, установленных в крышках.

Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора.

Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку.

Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней.

Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора.

Задняя часть генератора закрыта пластмассовым кожухом на защелках.

Технические характеристики генератора 94.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин –1 ), А — 80

Напряжение, В — 13,2–14,7

Передаточное отношение двигатель–генератор — 01:02,4

Направление вращения (со стороны привода) правое

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).

Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных».

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы «D» генератора и «D+» регулятора) подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора.

Обратное включение приведет к пробою вентилей генератора. При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска).

Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

Разновидности СВ

СВ принято делить на 2 группы. Они классифицируются в зависимости от способа возбуждения. Различают СВ независимого типа (СВНТ) и зависимого (СВЗТ).

К СВНТ относят все возбудители, которые сопряжены с генераторным валом. По сути, они способны вырабатывать напряжение в независимом режиме.

За группу СВЗТ принимают возбудители, схватывающие вольтаж прямиком с концов основного генератора. Ток поступает через трансформаторы особого типа.

Статья в тему: Проверяем высоковольтные провода зажигания самостоятельно

Тиристорная система возбуждения

Более выгодно смотрятся СВНТ, так как в них выработка тока не зависит от электроцепи.

Интересный момент. На генах со слабой мощностью в качестве возбудителя применяются отдельные, независимые генераторы, способные вырабатывать ток. Они соединяется с валом основного гена (синхронного).

Другие преимущества СВНТ:

• Высокий процент быстродействия;
• Высокая скорость нарастания тока;
• Возможность замены тиристоров, вышедших из строя, без остановки генератора.

Однако СВНТ имеют и недостатки, связанные с самим устройством возбудителя. К примеру, если быстрота повышения возбуждения не слишком высока.

Кроме того:

Слабыми в СВНТ выглядят контакты скользящего типа, так как напряжение к ним подводится через щетки.

Сегодня наиболее востребованы СВ с полупроводниковыми диодными мостами. Они построены по 3-фазной схеме, в них задействуется минимальное количество выстроенных по порядку тиристоров.

Что касается схем диодного моста, то они бывают 1-групповыми и 2-групповыми. Один выпрямитель внедрен в первом случае, два – во втором.

Токоподавателем в СВНТ является синхронный ген, нашедший место между индуктором и верхним кронштейном основного генератора.

Устройство синхронного генератора

СВЗТ менее надежна, чем первая система, так как работа возбудителя здесь полностью зависимая. Другими словами, возбудитель в этом случае будет работать только в том случае, если получит ток от сети. А в сети, как правило, часто возникают замыкания, нарушающие стабильное функционирование СВ. Получается лишняя нагрузка на СВЗТ, которая должна обеспечивать форсировку напряжения в обмотке.

Но СВЗТ в некоторых случаях имеют плюсы перед самостийными системами. Они выражаются простотой схемы. Недостатком же выступает, как и говорилось, непостоянство работы, что более всего заметно в высокомощных машинах.

По мнению экспертов, если подразумевается длительность ремонта, то лучше зарекомендуют себя СВЗТ.

Системы бесщеточные диодные (СБД)

Системы бесщеточные диодные (СБД) предназначены для питания обмотки возбуждения турбогенераторов выпрямленным регулируемым током – рис.5.4а,б. Бесщеточный возбудитель представляет собой синхронный генератор обращенного исполнения, якорь которого с обмоткой переменного тока и диодным выпрямителем жестко соединен с ротором возбужденного турбогенератора. Обмотка возбуждения возбудителя расположена на его статоре.

Это позволяет обеспечить возбуждение сверхмощных машин, токи возбуждения которых превышают 5500А, свойственных системе СТН – рис.5.2. Выпрямленное номинальное напряжение составляет до 600В, а выпрямленный номинальный ток до 7800А. Система охлаждения вращающегося диодного выпрямителя – естественная воздушная.

Регулирование возбуждения генератора осуществляется путем управления током обмотки возбуждения обращенного возбудителя. Типовой комплект системы включает в себя автомат гашения поля, тиристорный разрядник и два преобразовательно-регулирующих канала (AVR-1, AVR-2) автоматических регуляторов возбуждения основного и резервного каналов соответственно. Один из каналов (AVR-1) находится в активном режиме, другой (AVR-2) – в горячем резерве. В частном случае основной канал регулирования получает питание от выпрямительного трансформатора, подключенного к генераторному токопроводу, а резервный – через выпрямительный трансформатор от шин собственных нужд электростанции.

Рис.5.5. Система бесщеточная диодная (СБД) с тиристорным возбуждением (ТВ-1, ТВ-2) обмотки возбуждения возбудителя (ОВВ). СГ – синхронный генератор; ОВГ – обмотка возбуждения генератора; ДСВ – диодный синхронный возбудитель; ДВ – вращающийся диодный выпрямитель; В – обращенный синхронный возбудитель и его обмотка возбуждения ОВВ; ТВ-1, ТВ-2 – тиристорные выпрямители первого и второго канала для питания ОВВ; ВТ-1, ВТ-2 – выпрямительные трансформаторы первого и второго каналов; АРВ-1, АРВ-2 – автоматические регуляторы возбуждения первого и второго каналов; Р1, Р2, Р3, Р4 – разъединители; ТТ1, ТТ2, ТН1, ТН2 – измерительные трансформаторы тока и напряжения первого и второго каналов; ТА11, ТА12 – датчики тока возбуждения возбудителя; АГП – автомат гашения поля; ТР – тиристорный разрядник.

Схема генератора

Чтобы суметь в нужный момент возбудить генератор, без применения аккумулятора, следует внимательно изучить схему и принцип действия разных модификаций агрегатов. Важным моментом является понимание того, для чего он нужен вообще и какие именно функции выполняет.

Говоря простым языком генератор – это устройство, которое служит для преобразования механической энергии в электрическую. Он обеспечивает питанием все потребители электрического тока в автомобиле и подзаряжает АКБ во время работы двигателя. Размещается он в передней части мотора, а работает за счет кривошипного вала. На «гибридах» генератор используется как стартер. Однако такая схема иногда встречается и на авто с двигателем внутреннего сгорания, имеющих систему «стоп-старт».

Исходя из этого можно сделать вывод, что генераторы бывают двух типов, отличающихся по конструкции. Главное их различие заключается в том, как располагается выпрямительный блок, приводной шкив и вентилятор. Помимо этого, генераторы имеющие разную схему, отличаются и габаритными размерами. Основные параметры, независимо от типа, остаются одинаковыми – все они имеют в конструкции ротор (индуктор), статор и т.д.

Ниже приведена схема генератора отечественного производства. Встречается он практически на всех моделях авто нашего производства.

А это более современная схема, часто встречается на ВАЗ от «восьмерки» и выше.

Теперь рассмотрим схему подключения генератора и как он работает.

Основная задача, которую выполняет ротор генератора – создает магнитополе. В этих целях вал имеет обмотку возбудителя (или ВО). Он располагается на выступах «плюсовых» половинок. На валу тоже имеется контактная группа, которая состоит из двух медных ободков. По ним проходит напряжение на обмотку возбуждения, для этого они припаиваются к контактам ВО.

Помимо этого, на вал устанавливаются и крыльчатка вентилятора. Там же крепится и приводной шкив (ВПД). Еще одним важным узлом ротора является подшипник.

Относительно функций статора – он преобразовывает постоянное напряжение в переменное и состоит из металлического сердечника набранного из пластинок и обмотки. Статор имеет 46 специальных пазов, в которые укладывается обмотка. Он позволяет разместить в себе три обмотки, благодаря чему можно получить трехфазное соединение.

Выпрямительный блок служит для преобразования тока, который производится генератором из переменного в постоянный для последующей подачи его на потребители. Блок состоит из шести полупроводниковых диодов, на каждую фазу по два – плюс и минус генератора.

Щетки нужны для передачи вырабатываемого тока на кольца возбудителя. Состоят они из графитового элемента, щеточек, пружин для удержания и поджима. На современных генераторах этот узел совмещен с регулятором в единое целое.

«Шоколадка» необходима для поддержания токов генератора в заданных значениях. Сегодня можно встретить электронные либо гибридные регуляторы. В гибридном исполнении в схеме имеются радиодетали и электроприборы. В электронных – части выполнены при помощи технологий ТМТ.

Привод генератора работает благодаря вращениям ременной передачи. Это придает такую же скорость вращения и индуктору, что и требуется для его нормальной работы.

Отсюда в большинстве моделей генераторов обмотка возбуждения подключена отдельной группой, которая состоит из двух полупроводниковых диодов. Диодная схема чаще называется выпрямителем, и препятствует перетеканию тока из аккумулятора обратно по цепи в генератор при стоячем двигателе.

Стоит знать. При соединении обмотки схемой «звездочка» на нулевой вывод устанавливается два дополнительных силовых диода, это позволяет повысить мощность генератора на 15 %. Выпрямительный блок устанавливается на генератор с помощью припайки либо фиксируется механическим способом.

Регулятор является крайне важной деталью в схеме генератора, он отвечает за стабилизацию напряжения при изменениях частоты вращения кривошипного вала. Этот процесс полностью автоматический и проходит путем воздействия на обмотку возбуждения

То есть регулятор отвечает за частоту напряжения и длительность импульсов.

Интересно. Регулятор изменяет силу тока, которая подается на аккумулятор благодаря термокомпенсации напряжения. Проще говоря, чем теплее, тем меньше тока поступает на АКБ.

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

• Натяжение приводного ремня генератора ваз — при необходимости подтяните;
• На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
• Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
• Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

• Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
• Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

https://youtube.com/watch?v=oK5FpoIF6i8

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

• Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
• Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания. а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
• Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

• Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
• Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
• Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
• Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
• Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
• Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
• Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Не возбуждается генератор Ваз 2110

Проблема такая, автомобиль 2008 года, европанель. Решил я заменить приборку на более свежую, т.к. моя начала творить непонятные вещи. Нашёл в объявлениях приборную панель со свежей Калины, да и цена сладкая, всего 1000 рублей и пробег на ней 800 км. Хозяин сказал что как машину купил с салона сразу же себе заказал Гамму(Приборку), а эту положил. Ну вот. Забираю эту приборку себе отдав 1000 рублей. Втыкаю и что я вижу у меня нет зарядки, горит аккумулятор на панели, я газанул до 2500 тысяч, зарядка пошла, лампочка потухла. Ставлю свою старую приборку такого нет. Что это может быть, хочу новую приборку и хочу чтобы зарядка была?

Auto-Translated Original (RU)

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.
