Восстановление работоспособности моста

Диодный мост имеет сравнительно простую конструкцию и содержит небольшое количество компонентов, среди которых нет моточных изделий. Эта позволяет выполнить его ремонт заменой отказавших диодов, которые выпаиваются из схемы и заменяются на исправные.

Ремонт выполняется при отказе одного – двух элементов. Детали на замену приобретаются в магазине автомобильных запчастей по номеру из каталога.
При отсутствии нужного диода на складе подбираете аналог по требуемым параметрам с учетом посадочных мест и габаритов. При отсутствии нужного уровня профессиональной квалификации в области электротехники предварительно целесообразно обратиться за советом к опытному консультанту, а при наличии специальных знаний можно самостоятельно подобрать нужный компонент.
При отказе нескольких диодов дешевле и быстрее заменить мост целиком.

Проверка генератора ВАЗ-2110 в домашних условиях

Электрогенератор – это важная часть автомобиля

При его поломке автомашина способна проработать всего 1,5-2 часа, поэтому важно следить за его состоянием. Как проверить генератор на ВАЗ-2110?

Поломка генератора

Характерные признаки его неправильной работы или поломки:

при работающем двигателе горит лампочка разряда аккумуляторной батареи;
генератор греется во время работы;
происходит «выкипание» электролита в аккумуляторе;
низкое напряжение на электроприборах автомобиля: тусклый свет фар или тихий гудок клаксона;
высокие обороты генератора и, как следствие, увеличение яркости фар на холостом ходу двигателя при нажатии на педаль газа;
посторонние звуки при работе электрогенератора (вой, гудение и т. д.);
напряжение на выводах генератора мало отличается при работающем и остановленном двигателе автомобиля.

Если при работающем двигателе слышен свист, то проверьте натяжение или состояние ремня привода.

Определяем неисправность

Как проверить генератор на ВАЗ-2110 в домашних условиях? Определить неисправную часть этой электромашина несложно. Для этого разбираем его на составные части. Возможно, вам не придется покупать его целиком, а достаточно будет заменить или отремонтировать сломанную деталь.

Подшипники. Для определения состояния заднего подшипника энергично повращайте его в разные стороны. Если вращение затруднено, имеется люфт или посторонние шума – подшипник подлежит замене. Аналогично проверьте передний подшипник. Для этого, удерживая шкив рукой, повращайте переднюю крышку.
Шкив. Осмотрите его на наличие повреждений и износ зубьев. Возможно, он требует замены.
Обмотки. Подключаем щупы омметра (или мультиметра, настроенного в режиме измерения сопротивления) к контактным кольцам ротора. Если ее сопротивление составляет от 4,5 до 10 Ом, то все исправно. В противном случае замене подлежит вест ротор (якорь) целиком.

Если теперь один из щупов перенести на корпус ротора, то мультиметр должен показать бесконечное сопротивление. Если оно близко к нулю, то обмотка также неисправна, «замкнута на корпус».

Диодный мост (выпрямительный блок)

Подсоединяем положительный щуп мультиметра, настроенного в режиме проверки диодов к общей шине выпрямительного блока, отрицательным щупом касаемся противоположных выводов каждого диода поочередно.

Сопротивление должно стремиться к бесконечности. При перемене щупов местами сопротивление – в пределах нескольких сотен Ом.

Если это не так, то диодный мост работает неправильно и требуется замена диода или всего выпрямительного блока.

Регулятор напряжения

Прежде всего, осматриваем щетки регулятора. Их износ или повреждение – самая частая причина неисправности генератора, они считаются расходным материалом. Длина их выступающей части должна быть не менее 5 мм. Проверьте плавность их хождения, работу поджимающих пружин.

Теперь проверяем, как работает сам регулятор напряжения. Для этого к угольным щеткам подключаем контрольную автомобильную лампу, а к его клеммам – регулируемый источник напряжения, соблюдая нужную полярность.

При подаче напряжения в 13 В контрольная лампа должна загореться. Затем плавно повышаем напряжение. При достижении значения 14,4-15 В лампа должна погаснуть. Это свидетельствует о правильной работе регулятора.

При таком значении напряжения в бортовой сети автомашины подается ток для самовозбуждения обмотки ротора.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Почему так случилось?

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Необходимые инструменты и материалы

Минимальный набор инструментов должен быть у каждого автовладельца в багажнике, это поможет избежать больших трудностей которые могут возникнуть при отсутствии этого самого инструмента Проконтролировать состояние генератора несложно, но конечный результат будет зависеть от вида проверки и точности использованного оборудования. Лучшим решением станет мультиметр, подойдёт даже недорогой прибор с минимумом функций. Кроме того, вам могут понадобиться:

гаечные ключи (обычно используются размеры 10–14);
плоская или крестовая отвёртка;
нож, бокорезы, пассатижи и другие инструменты для работы с проводами;
изолента или термоусадочная трубка.

Не забывайте об электробезопасности — работайте в перчатках, избегайте контакта «плюсовых» проводов и клемм с корпусом автомобиля и другими заземлёнными объектами.

Источник

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

Проверка должна осуществляться при помощи мультиметра.
При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

работает исправно;
есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Неисправности реле-регулятора генератора

Отдельно отметим, что проблемы, связанные с реле регулятором выражаются в том, что машина работает от генератора нормально, однако сама АКБ «кипит», быстро разряжается и выходит из строя при работающем генераторе.

Частой проблемой является перезаряд батареи. В этом случае аккумулятор кипит, электролит вытекает под крышками на банках (видны белые потеки). Это значит, что на полностью заряженную АКБ продолжает подаваться заряд от генератора. В этом случае неисправность кроется в реле-регуляторе.

Если же имеет место отсутствие заряда, когда аккумулятор быстро разряжается, в этом случае также причиной часто является реле регулятор генератора. В подобной ситуации реле попросту не подает заряд на АКБ.

Так или иначе, необходима проверка генератора мультиметром, а также проверяется и реле регулятор. Для этого потребуется присоединить мультиметр к клеммам АКБ и замерить заряд при заведенном моторе. Если ток заряда больше 14.5 – 14.8 В (например, 15 В), тогда это указывает на перезаряд.

В подобной ситуации нужно менять реле-регулятор, так как можно быстро вывести из строя АКБ (произойдет выкипание электролита, осыпание пластин и т.д.). В свою очередь, недозаряд также будет являться причиной того, что АКБ не будет нормально заряжаться. В результате повышаются риски того, что двигатель не получится завести, аккумулятор может «глубоко» разрядиться, значительно сократится срок службы АКБ.

https://youtube.com/watch?v=sYpDunxmZzE

Причины отказа реле-регулятора

Имея представление об основных признаках неисправности реле-регулятора, а также о причинах выхода из строя этой детали, можно будет легко поставить «диагноз» шоколадке в генераторе даже не осуществляя дополнительных диагностических операций.

Наиболее вероятными причинами выхода из строя реле-регулятора являются:

Короткое замыкание проводки или обмоток генератора.
Выход из строя диодного моста генератора.
Неправильное подключение аккумулятора (переполюсовка).
Механическое повреждение.

Возможен выход реле-регулятора и при намокании. Как правило, устройство имеет водонепроницаемый корпус, а внутри элементы могут быть залиты специальной смолой, но если защита повреждена, то проникновение влаги приведет к выходу из строя электронных компонентов регулятора. Возможна повышенная нагрузка на устройство, и в том случае, когда вода попадает на обмотку генератора во время мойки машины или при управлении автомобилем во время сильного дождя.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

световая индикация аккумуляторной батареи на панели приборов;
нестабильная работа АКБ (её выкипание или недозаряд);
различная интенсивность света фар;
посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Проверка ротора

Что касается проверки ротора, то здесь нет ничего сложного. Необходимо взять мультиметр и в режиме измерения сопротивления прозвонить обмотку возбуждения, которая располагается на роторе. Для этого просто присоединяют измерительный щуп к контактному кольцу. Сопротивление должно быть в районе 2.3 – 5.1 Ом. Отличные значения будут говорить о том, что ротор неисправен и требуется обращаться в сервис для диагностики:

1) Если мультиметр вообще не показывает сопротивление, значит, имеется обрыв обмотки;

2) Если цифры ниже стандартных, то имеется межвитковое замыкание;

3) Если цифры выше стандартных, то имеется плохой контакт или не пропаяны обмотки.

Помимо этого необходимо замерить потребляемый ток. Для того просто подают на контактное кольцо 12 вольт, подсоединяют амперметр к цепи. На выходе должны получить значения в области 3 – 4.5 Ампер. Если ток будет завышен, то требуется произвести замену элемента.

Для проверки сопротивления изоляции необходимо подать высокое переменное напряжение, подключить один контакт к контактному кольцу и второй к металлическому корпусу ротора. Если будет отсутствовать замыкание, то лампа не загорится. В противном случае требуется проверить состояние обмотки, при необходимости заменить.

Признаки неисправности регулятора напряжения

Двигатель и автоэлектрика должны получать неизменный ток. Стабилизатор поддерживает равномерность исходящего от генератора напряжения сети, не давая ему упасть или слишком вырасти. Изначально этот узел делался электромагнитным, но реле (регулятор) нового образца получили полностью электронное полупроводниковое исполнение. Зачастую скачки и просадки напряжения вызывает именно эта деталь.

Генератор выдает маленькое напряжение

В случае с пониженным уровнем причиной может являться поломка или большой износ графитовых щеток регулятора. Иногда генератор на «Приоре» выдает низкое напряжение из-за замыканий на корпус и обрывов цепей. Все это приводит к маленькому току или его исчезновению. В таких случаях узлу нужно проводить диагностику и, возможно, менять устройство.

Прочие признаки:

тусклые фары;
отключения бортовой техники, магнитолы;
быстро садящаяся батарея, плохая ее зарядка.

Машина способна помочь владельцу продиагностировать выдающий маленькое напряжение генератор на «Приоре» с помощью контрольной лампы аккумулятора. Также состояние сети выводится на панель приборов.

Скачки напряжения

Признаками этого служат:

выгорание предохранителей;
дрожание стрелки вольтметра на панели, если присутствует;
мигание фар и внутреннего освещения;
«дерганье» мотора, в том числе на холостом ходу.

https://youtube.com/watch?v=qbMAH_JKzWU%3F

Излишне увеличивать уровень питания в сети может щеточный узел: на это жалуются многие владельцы «Лад Приор».

Среди других вариантов:

плохой контакт;
неисправность в генераторе.

Общая рекомендация в таком случае – проверить регулятор замером напряжения вольтметром на клеммах аккумулятора.

Генератор не выдает ток

Если возникает такая ситуация, то на панели горит индикатор ошибки батареи.

При полном отсутствии зарядки вероятен обрыв проводов, неисправность диодного моста. Иногда тока нет, когда перегорает один из предохранителей, например, F4, F6. Их можно просто поменять.

Среди других причин, по которым блок перестает выдавать должный ток:

критический износ щеток или контактных колец якоря;
общая неисправность РН (регулятора напряжения);
более неприятные поломки подшипников, статора, ротора и др.

Встречаются ситуации, когда напряжение фактически есть, но на приборной панели не отображается. Обычно это говорит о перегоревшей лампочке в панели.

Как проверить конденсатор мультиметром

Ходит одна байка: для проверки конденсатора мультиметр не нужен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь — шарахнет сильно. Избегайте лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Проверяем обмотку ротора

Частой неисправностью автомобильного генератора является замыкание обмоток. Это может случиться в результате резкого скачка напряжения, попадания воды, износа щеток и др. Так как проверить генератор мультиметром на предмет целостности его обмоток можно, лишь получив полный доступ к ним, потребуется демонтаж всего узла. Описывать этот процесс мы не будем, так как у разных автомобилей он отличается. До того как проверить снятый генератор на работоспособность обмотки ротора, его, естественно необходимо разобрать.

После извлечения ротора находим на его валу контактные кольца. Их всего два. Включив мультиметр в режиме омметра, подсоединяем его щупы к этим кольцам. Прибор должен выдать сопротивление в пределах 2-5 Ом. Это нормальные показатели для исправного ротора. Более высокое сопротивление свидетельствует о плохом контакте между кольцами. В обратном случае, когда показания прибора приближаются к нулю, скорее всего, имеет место межвитковое замыкание.

Когда может потребоваться замена щеток генератора

Производитель требует осуществлять замену щеток генератора на автомобиле ВАЗ-2110 каждые 50 тысяч километров пробега либо каждые 4 года (все зависит от того, что наступит раньше). Но данная процедура может потребоваться вам и при возникновении любых перечисленных ниже симптомов некорректной работы бортовой сети:

самопроизвольное уменьшение яркости свечения фар;
периодическое отключение прикуривателя, автомагнитолы ламп подсветки приборной панели;
резкое падение напряжения в сети;
отключение всей электроники, находящейся на борту автомобиля;
быстрая разрядка АКБ и возникновение проблем с восстановлением ее заряда.

Если вы заметили хотя бы один из этих симптомов, имеет смысл проверить, не износилась ли щетка генератора, работает ли это устройство корректно.

Кроме того, можно провести простую диагностику одним из следующих способов:

визуальная оценка состояния щеток. Они должны немного выступать из корпуса держателя. Если этого не наблюдается, износ налицо;
измерение сопротивление щеток. Оно должно составлять не более 0,05 Ом. В противном случае деталь нуждается в замене.

Проверка реле регулятора ваз 2110

. Отсечка на 14,5 вольт. Такое реле пригодилось бы ставить на зиму. 57.3702.

Как прозвонить щетки генератора ВАЗ 2107 ВАЗ 2106

Как прозвонить щетки генератора ВАЗ

2107ВАЗ 2106.

При выявлении проблем требуется срочно устанавливать новую деталь, так как дальнейшая безопасная эксплуатация машины не представляется возможной.

Проверка обмоток статора

Осмотр статора начинается с визуального осмотра

Обратите внимание на внешние повреждения кожуха и изоляции, места возгорания при коротких замыканиях

Поврежденный узел следует перемотать или заменить. Если кабели внешне целы, начните поиск с помощью тестера.

При проведении работ по проверке состояния устройства убедитесь, что:

Целостность цепи обмотки. Для этого установите прибор в режим измерения сопротивления. Присоедините булавки к первой парепровода, затем проверьте 1-ю обмотку и 3-й, 3-й и 2-й провода. Если стрелка аналогового устройства при обрыве зашкаливает, перемотайте обмотку.
При отсутствии межвиткового замыкания и на корпус. Для этого подключите одну из клемм к клемме, а другую к корпусу. Если обмотки закорочены — значение сопротивления по шкале будет ниже, чем на поврежденных.

Проверка отдельных узлов

Если на предыдущем этапе обследования причина поломки не была установлена, рекомендую продолжить тестирование следующих основных узлов:

Реле регулятора напряжения.

Для начала нужно убедиться, что элемент физически исправен

При внешнем осмотре в первую очередь я обращаю внимание на щетки. Они должны быть целыми, без дефектов и беспрепятственно перемещаться в каналах держателя

Кроме того, если их края выходят менее чем на 5 мм, регулятор нужно заменить.

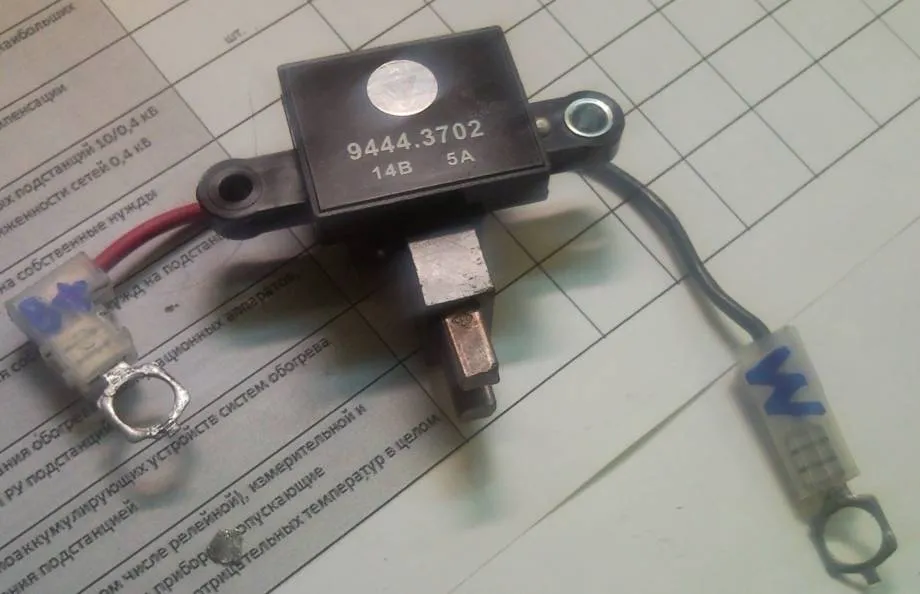

Пример регулятора напряжения от генератора

Реле генератора под нагрузкой я прозвонил с помощью мультиметра и регулируемого блока питания по следующей схеме:

Подобрал лампочку соответствующего номинала и подсоединил к ней пару проводов.
Подключил проводники к щеткам.
Соединил контакты регулируемого блока питания с входами регулятора.
Далее подсоединил мультиметр.
Включил блок питания, зафиксировал показатели измерительного прибора.
Далее при постепенном увеличении номинала фиксировал показания прибора и нарастающую яркость лампы.

При повышении напряжения, соответствующего выходной величине на реле, лампочка потухла. Реле оказалось исправным. Если бы было наоборот – потребовалась бы его замена.

Обмотки статора.

Проверку обмотки статора генератора я также начал не с подключения мультиметра, а с визуального осмотра. В моем случае дефектов не было. Но если бы прошло короткое замыкание, то были бы видны следы прожига, порченой изоляции и т. д.

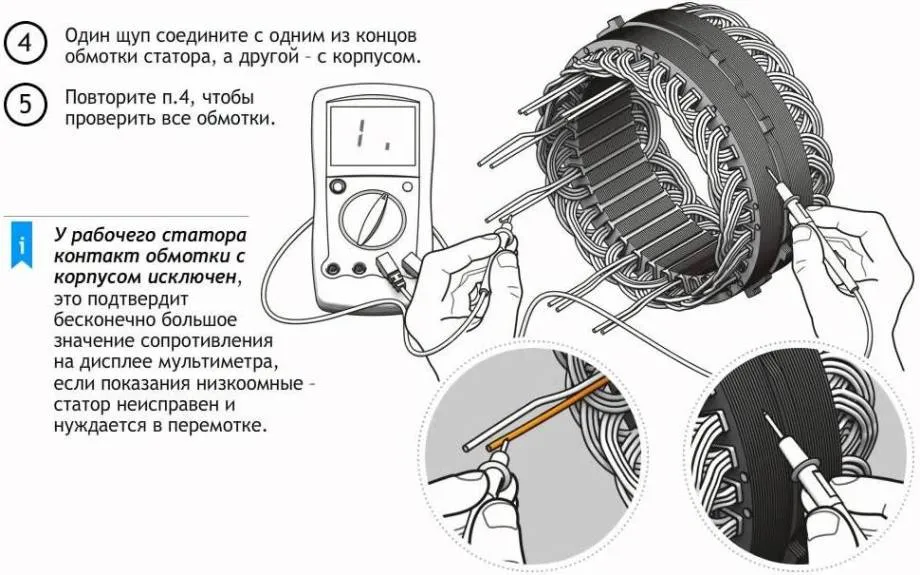

Схема тестирования статора генератора

Далее прозвонил обмотку по следующему алгоритму:

Подсоединил один щуп прибора на корпус, другой на один из 3-х выводов.
Прибор показал максимальное значение величины сопротивления.
Это означало, что все витки целы.
Аналогичным образом повторил для 2-х других контактов.

Также протестировал состояние обмоток друг относительно друга. Для этого один щуп тестера подсоединил к 1-му выводу статора, а другой щуп поочередно присоединял к ко 2-му и 3-ему выводу. Затем повторил аналогичное действие ко 2-му и 3-ему выходу.

Диодного моста (выпрямителя).

Тест диодного моста выполнил по такой схеме:

Переключил тестер в режим прозвона.
Щуп с черным проводом подсоединил к основанию моста.
Щупом с красным проводником коснулся выхода.

Видео о том, как протестировать генератор мультиметром:

Если шкала прибора показывает значение от 400 до 800 Ом, диод работоспособен. При замене щупов местами показатель должен стремиться к бесконечности. В противном случае диод или мост требует замены.

Обмотки ротора (якоря).

Для того чтобы проверить обмотку ротора (якоря) генератора на предмет обрыва цепи с помощью мультиметра, я выполнил следующий ряд действий:

Подсоединил щупы на кольца.
Шкала показала значение 0,8 Ом.
В идеале сопротивление должно быть от 2 Ом и выше.
Это значит, что произошел разрыв.
При визуальном осмотре, обнаружил отрыв проводника в месте подсоединения к кольцу – наиболее частая причина подобной поломки.

Также якорь можно прозвонить на предмет замыкания на корпус. Для этого один щуп закрепляется на вал, а другой – на кольцо. В исправном состоянии величина измерения должна стремиться к максимальному значению.

Видео о том, как быстро проверить генератор без разборки:

Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701)

Неисправностей у статора генератора автомобилей ВАЗ 2108, 2109, 21099 и их модификаций может быть как минимум две. Это «обрыв» в его обмотках и короткое замыкание обмоток на «массу». Признаком неисправности генератора служит исчезновение зарядного тока. В этой ситуации после пуска двигателя на гаснет лампа разряда аккумуляторной батарей на щитке приборов, стрелка вольтметра стремится к красной зоне. Если измерить напряжение на выводах АКБ при работающем двигателе, то оно окажется ниже требуемых от генератора 37.3701 13.6 В. В ряде случаев при наличии короткого замыкания обмоток статора генератор издает характерный вой.Необходимые инструменты— Мультиметр, автотестер или иной аналогичный прибор с режимом омметра

— При отсутствии измерительного прибора необходима контрольная лампа (лампочка на 12 В с припаянными двумя проводами)

Подготовительные работы

— Снимаем генератор с двигателя автомобиля

— Разбираем генератор и извлекаем статор

— Очищаем статор от грязи

Проверка статора генератора 37.3701

Проверяем на наличие «обрыва»

Прижимаем щупы мультиметра в режиме омметра к выводам обмотки статора. Если «обрыва» нет, прибор покажет сопротивление в пределах 10 Ом. Если присутствует «обрыв» в обмотках статора, то есть ток по ним не проходит, то сопротивление стремится к бесконечности. Проверяем таким образом поочередно все три вывода.

проверка обмоток статора генератора 37.3701 на «обрыв»

Если применяем контрольную лампу, то подаем минус от минуса АКБ на один из выводов обмотки статора (при помощи изолированного провода), а плюс через контрольную лампу на другой вывод. Лампа загорелась – все в норме, нет – «обрыв». Повторяем операцию поочередно для всех выводов.

Проверяем на наличие короткого замыкания

Прижимаем минусовой щуп мультиметра в режиме омметра к статору, а плюсовой к любому выводу обмотки. Если короткого замыкания нет, сопротивление на приборе стремится к бесконечности. Повторяем операцию для каждого вывода обмотки.

проверка статора генератора 37.3701 на «короткое замыкание»

При проведении проверки статора генератора на короткое замыкание контрольной лампой подаем минус от вывода АКБ на статор, а плюс через контрольную лампу на любой вывод обмотки. Лампа загорелась – присутствует короткое замыкание, нет – все в норме. Повторяем процедуру для каждого вывода.

Примечания и дополнения

— Следует отметить, что аналогичные симптомы (кроме воя генератора) могут появиться при неисправности регулятора напряжения, диодного моста, ротора генератора. Так как неисправность статора генератора встречается намного реже чем неисправность регулятора или диодного моста, то в первую очередь стоит проверить именно их, а затем приниматься за проверку статора.

Еще пять статей на сайте по электрооборудованию автомобилей ВАЗ

— Проверка исправности ротора 37.3701 генератора автомобилей ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия генератора с двигателя)

— Горит лампа разряда АКБ после запуска двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

Типы автомобильных конденсаторов

Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.

Так выглядит автомобильный конденсатор

Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Проверка тока возбуждения генератора

Чтобы проверить ток возбуждения генератора, запустите двигатель и дайте ему поработать на высоких оборотах.
Поместите измерительный зонд вокруг провода, подключенного к клемме 67 («D +»), показания на приборе будут соответствовать значению тока возбуждения, на работающем генераторе – 3-7 А.

Для этого испытания используется омметр, его щупы необходимо приложить к контактным кольцам, значение сопротивления должно быть в пределах 5-10 Ом.
Затем подключите один щуп омметра к любому контактному кольцу, второй щуп к статору. На исправном генераторе мультиметр покажет бесконечно высокое сопротивление, иначе – обмотка возбуждения замкнута на массу».

Реле-регулятор

Реле-регулятор от Приоры и 2112 Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.
