На что влияет вылет диска
Вылет диска непосредственным образом влияет на колесную базу транспортного средства. При изменении величины вылета диска колесо либо будет уходить вглубь кузова, либо выступать за его пределы
Всем владельцам автомобилей важно знать, что неправильно подобранный вылет может привести к нежелательным последствиям. В частности, может произойти следующее:
- смещение рулевой оси;
- преждевременный износ подшипников;
- ухудшение управляемости;
- преждевременно изнашиваются шины;
- сокращается срок службы подвески.
Производитель строго регламентирует параметр вылета диска ET и крайне не рекомендуется отступать от стандартного значения ни на миллиметр.
Видео — что такое вылет ET на дисках:
Каждая модель транспортного средства отличается своими показателями устойчивости и управляемости. Поэтому для каждого автомобиля предусмотрено свое значение вылета. В противном случае при отрицательном вылете колесо будет задевать кузов, а при положительном вылете – соприкасаться с узлами подвески.
Производитель не случайно указывает те или иные значения, так как в этом случае подвеска испытывает допустимый уровень нагрузки. При несоответствии параметра ET на подвеску приходится повышенный уровень нагрузки, что ведет к преждевременному износу шин, шаровых либо всей подвески. А при возникновении критической нагрузки все это может привести к трагическим последствиям.
Как определить вылет диска?
Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:
ET=X-Y/2 (исчисляется в миллиметрах)
Здесь:
- ET – искомая величина (вылет).
- Y – ширина самого автодиска (общая).
- X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.
Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.
Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков.Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)
В чём измеряют вылет диска ET?
Параметр измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая) рейка, длина которой совпадает с радиусом колеса.
- Прежде всего нужно снять с машины колесо, поставить автомобиль на ручник. Если на колесах литые диски, процедура значительно упростится, так как все гайки на них открыты. В противном случае придется снимать колпак.
- Теперь можно снять с колеса диск. Делать это нужно резким движением.
- Колесо следует положить на землю противоположной от ступицы стороной. Деревянную рейку кладем поверх обода диска.
- Затем при помощи линейки измеряем расстояние от контактирующей со ступицей поверхности до нижней части рейки — это будет расстояние А.
- Далее колесо поворачиваем к земле другой стороной, рейку также кладем на обод.
- Измеряем расстояние от низа рейки до плоскости, за которой ступица — это расстояние Б.
НО почему нет общепринятого стандарта?
Сейчас многие подумали, почему же не делать один общепринятого стандарта? Все просто – каждый автомобиль имеет свои конструктивные особенности, расположение амортизаторов, стабилизаторов, расположение деталей кузова и навесных частей. Если делать один стандарт дисков, то одному авто они будут — как раз, а вот другому — банально не подойдут, будут задевать за крылья и арки, также быстрее будет разрушаться подвеска.
Ведь на данный период есть не только «Макферсон», но и «Многорычажка», а это уже вносит свои изменения в ходовые характеристики.
Поэтому вылет будет разный, потому как конструкции разные и нет общего стандарта!
Надеюсь, эта информация была вам полезна, читайте наш АВТОБЛОГ.
Как определить допустимое отклонение ЕТ для диска
Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:
| № пп | Модель и модификация авто | Диапазоны вылетов, ЕТ, мм |
| 1 | Audi A4 | 35 |
| 2 | Audi A6 | 35 |
| 3 | Audi Q7 | 53 |
| 4 | BMW 3 | 15-25 |
| 5 | BMW 5 | 18-20 |
| 6 | BMW X5 | 40-45 |
| 7 | Citroen Evasion | 28-30 |
| 8 | Citroen Xantia | 15-22 |
| 9 | Daewoo Nexia | 38-42 |
| 10 | Daewoo Matiz | 38 |
| 11 | Dodge Caliber | 35-40 |
| 12 | Fiat Bravo | 31-32 |
| 13 | Ford Focus | 35-38 |
| 14 | Ford Mondeo | 35-42 |
| 15 | Ford Explorer | 0-3 |
| 16 | Honda Civic | 35-38 |
| 17 | Honda Jazz | 35-38 |
| 18 | Honda CRV | 40-45 |
| 19 | Hyundai Accent | 35-38 |
| 20 | Hyundai Sonata | 35-38 |
| 21 | Kia Ceed | 38-42 |
| 22 | Kia Sportage | 0-3 |
| 23 | MercedesBenz A-Klasse | 45-50 |
| 24 | MercedesBenz E-Klasse | 48-54 |
| 25 | MercedesBenz ML-Klasse | 46-60 |
| 26 | Mitsubishi Lancer | 35-42 |
| 27 | Mitsubishi Pajero | от -25 до -15 |
| 28 | Nissan Almera | 35-42 |
| 29 | Nissan Maxima | 35-42 |
| 30 | Nissan Patrol | от -25 до -15 |
| 31 | Toyota Corolla | 35-38 |
| 32 | Toyota Camry | 35-38 |
| 33 | Toyota Land Cruiser 200 | от -15 до 3 |
| 34 | Volkswagen Golf | 35-40 |
| 35 | Volkswagen Tiguan | 20-32 |
Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.
Вам это будет интересно О разболтовке колес на автомобилях Дэу (Daewoo)
Измеряемые показатели для расчёта вылета
Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.
Можно ли ставить диски с нештатным вылетом
Итак, часто владельцы ставят на авто понравившиеся диски с вылетом, отличающимся от штатного. Так вот, это грубая ошибка.
Важно учитывать, что вылет диска должен в точности соответствовать тому, который определил автопроизводитель для конкретной модели автомобиля. При этом даже незначительные отклонения как в большую, так и в меньшую сторону не допускаются
Если поставить диски с вылетом, отличающимся от расчетного заводского даже на 3-5 мм, условия работы узлов и деталей подвески изменяются, появляются дополнительные усилия, меняются векторы приложения таких усилий и т.д. Результат- подвеска испытывает нагрузки, на которые попросту не была рассчитана.
В таких условиях самым безобидным является банальное сокращение срока службы деталей и элементов подвески (в зависимости от величины отклонений по вылету, ходовая часть служит на 30 – 40% меньше по сравнению с дисками со штатным вылетом). Более серьезным результатом установки колес с нештатным вылетом считается неожиданная критическая поломка определенных элементов при возникновении высоких и предельных нагрузок.
При этом продавцы дисков попросту пренебрегают тем, чтобы вылет диска полностью соответствовал штатному параметру для автомобиля. Причина вполне очевидна — ассортимент доступных для продажи моделей дисков заметно расширяется. Более того, ошибки допускаются не только специально, но в результате непрофессионализма продавцов и неосведомленности самих покупателей.
Если точнее, для одной модели автомобиля вылет дисков может отличаться. Так происходит по тому, что машина может иметь разную комплектацию. Например, есть версия с двигателем 2.0 атмо и точно такая же с мощным дизелем 3.0. При этом во время проведения расчетов конструкторы учитывают огромное число параметров, поле чего выдвигаются жесткие требования к деталям ходовой части.
Получается, для одной модели с разными двигателями детали подвески (шаровые наконечники рулевых тяг, рычаги и т.д.) могут отличаться. Разные ДВС имеют разный вес, что и приводит к тому, когда при езде определенные элементы испытывают разные нагрузки.
Чтобы обеспечить максимальную надежность, сохранить комфорт и управляемость, производители учитывают целый ряд параметров. Если говорить о старых автомобилях, запас прочности был большой. На деле, практика установки нештатных дисков реже приводила к серьезным последствиям. При этом применительно к современным авто перед инженерами стоит задача максимально облегчить подвеску, а также удешевить производство. В результате большого запаса прочности ждать от таких деталей уже не стоит.
В совокупности, детали подвески строго рассчитаны на эксплуатацию с дисками, которые имеют штатный вылет. В противном случае и так не самые надежные и прочные элементы могут очень быстро приходить в негодность или разрушиться прямо на ходу.
Как видно, при изменении расчетного вылета диска происходит изменение расположения центральной оси диска относительно ступицы. Если увеличить вылет, колесо сядет глубже на ступицу, колесная база сузится. Уменьшение вылета диска расширит колесную базу.
И то, и другое будет означать, что расчетные параметры изменятся. Это касается выворота руля, управляемости автомобиля, износа резины и т.д. Также меняются и моменты сил, воздействующие на подвеску, векторы приложения таких сил. Получается, подвеска работает в нештатном режиме, что сокращает срок службы ходовой части, а также влияет на безопасность.
В обычном режиме, если диски имеют нештатный вылет, разницы можно и не заметить, однако в условиях максимальных нагрузок и высоких скоростей риски значительно возрастают.
На практике, если колесо с нештатным вылетом «село» на ступицу, нельзя рассчитывать на то, что такой диск в полной мере способен обеспечить управляемость и безопасность. Единственным решением, когда вылет нужного диска больше штатного, становится установка переходных колец и колесных проставок. При этом подбор должен осуществляться строго с учетом заводских параметров дисков.
Еще добавим, что оригинальные диски ставятся на машину без проблем, нет необходимости использовать переходные кольца и т.д. Для неоригинальных штампованных (железных) дисков параметр DIA должен четко соответствовать штатному, так как для стальных дисков переходные кольца не используются. В случае с литыми дисками можно откорректировать параметр переходным кольцом.
Как определить вылет диска
Расчет вылета ET производится по формуле «x-y/2», в которой параметр «x» обозначает расстояние между привалочной плоскостью и внутренней поверхностью диска, а параметр «y» – ширину искомого диска. Измеряется вылет в миллиметрах.
Однако вам необязательно измерять колеса своего автомобиля, чтобы определить вылет, — производители используют для этого стандартизированную маркировку, которая указывается непосредственно на диске, а также в документации к нему. Она выглядит в виде ETXX, где XX – это числовое значение вылета.
Как уже отмечено выше, параметр ET может иметь самые разные значения, как положительные, так и отрицательные. В частности, маркировка ET30 указывает на то, что вылет такого диска составляет 30 мм. Для моделей с нулевым вылетом используется маркировка ET0. Если же вылет отрицательный, то перед числовым обозначением ставится знак «-». Например, маркировка ET-15 показывает, что вылет такого диска составляет -15 мм.
Таким образом, мы показали, что соблюдение предписанного производителем значения вылета диска ET является залогом долговечности и стабильности работы подвески вашего автомобиля, уверенной управляемости и безопасности движения. Малейшее отклонение от рекомендованных величин приведет к ухудшению контроля над автомобилем и повышенным нагрузкам на ходовую часть. В результате минимальным последствием такой эксплуатации автомобиля станет необходимость преждевременного ремонта подвески.
Вылет диска 40 и 45: в чем разница
Вылет диска, или как его принято обозначать ЕТ — это один из самых его важных параметров, показывающий расстояние между областью прилегания колесного диска к ступице и его вертикальной плоскостью, отвечающей за симметрию.
Благодаря этому параметру автолюбитель сразу может понять: станет ли колесо на его железного коня, или нет. А вот рассмотреть на примере вылет диска 40 и 45 (в чем разница, возможные отклонения, и т. д.), мы попробуем в статье ниже.
Как рассчитать показатель по формуле?
Как уже было сказано ранее, по показателю ЕТ можно определить: станут ли выбранные «тапки» на авто, или нет. А производится данная процедура по следующей формуле: ЕТ=А-В2, где:
- А – расстояние от внутренней поверхности колесного обода до области его прилегания к ступице (указывается в мм);
- В – ширина обода.
Полученный результат может иметь три параметра: хороший, нулевой и плохой. При первом результате, между областью прикосновения колеса к ступицам и самими ступицами будет небольшой просвет, а значит такое колесо идеально подойдет на данное транспортное средство.
Если же расчет по формуле показал нулевой результат, то, в принципе, такие «тапки» также можно будет установить на автомобиль.
Но, в таком случае вышеупомянутого просвета между ним и ступицами наблюдаться не будет, что существенно увеличит нагрузку от получаемых ударов (при попадании колеса в яму, или наезде на неровность).
А вот при отрицательном выступе колесо даже не получиться установить на машину, так как ступицы попросту не дадут ему стать под колесную арку.
Допустимые отклонения
Что такое выступ и как он вычисляется, мы уже рассмотрели. И прежде, чем перейти к вопросу о том, какая разница ребра ET 40 и ЕТ 45, давайте заранее рассмотрим допустимые отклонения данного показателя в таблице ниже:
Исходя из таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос: станет ли измеряемое колесо на машину? Ну а если проигнорировать этот параметр, то вероятность отдать деньги на ветер у вас будет очень большой.
Узнав: какой бывает допустимый вылет диска и как его рассчитать по формуле, можно смело переходить к следующему, самому важному вопросу, которым интересуются многие автолюбители: в чем разница выступов ЕТ 40 и ЕТ 45? А ответ будет следующий: во-первых, при установке на автомобиль колесного обода с меньшим ребром, нагрузка на его ступичные подшипники несколько вырастет. А это, в свою очередь, понизит износостойкость деталей, не дав им отслужить свой положенный срок
Однако, если сравнивать выступ именно 40 и 45 мм, то подобного негативного явления практически не будет заметно. А вот при сравнении ободов ЕТ 20 и ЕТ 50, пониженная износостойкость даст о себе знать уже через 2-3 месяца. Ну а в дополнение к этому явлению увеличится и жесткость подвески, из-за отсутствия люфта между колесом и ступицами.
Во-вторых, транспортное средство будет иметь визуальные отличия. А именно: при установке обода ЕТ 40, колеса практически не будут выглядывать из под арок машины, в то время как ЕТ 45 заставит их высунуться наружу аж на 5 мм, что визуально будет очень заметно.
Но, единогласно утверждать, что такое изменение будет негативным, увы, не получится. Ведь некоторые автолюбители специально берут себе колеса с большим выступом (в разрешенных пределах), дабы колесная база авто казалась шире. В остальном же, разницы между вылетом диска 40 и 45 не будет.
А это значит, что вы можете смело устанавливать оба варианта на свою машину, не боясь каких-либо последствий.
Мнение экспертов
Несмотря на то, что отклонение выступа на 5 мм не считается значительным, производители автомобилей настойчиво не рекомендуют автолюбителям устанавливать подобные «тапки» на своего железного коня.
А аргументируют они это тем, что при измененном вылете обода (отличающемся от рекомендуемого заводом изготовителем), технические и динамические качества транспортного средства существенно меняются.
Ну а в добавок к этому негативному явлению присоединяется и уменьшенный срок службы детали, не соответствующий гарантии.
А вот у продавцов по этому поводу полностью противоположное мнение. И объясняют они его тем, что подобрать конкретный диск с вылетом очень трудно.
А вот при допустимых отклонениях, ассортимент обуви для авто существенно вырастает, что на руку как самим покупателям, так и продавцам.
Ну а решать: какой выступ подойдет для вашего железного коня, вы уже можете сами, исходя из предоставленной выше информации.
Вылет диска: что это такое
Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.
Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.
Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.
Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

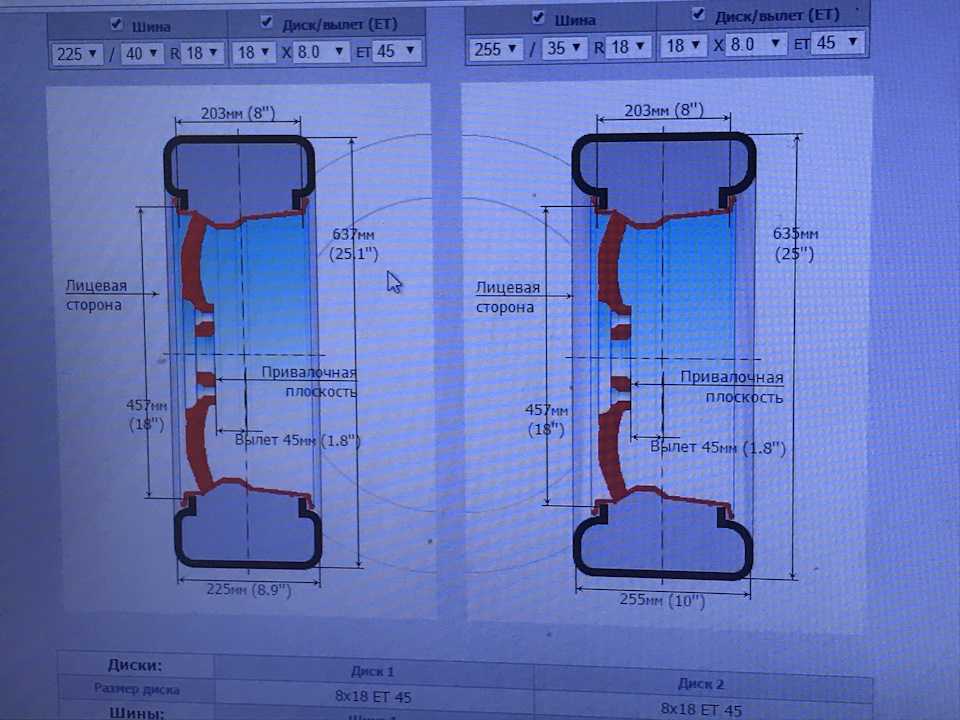

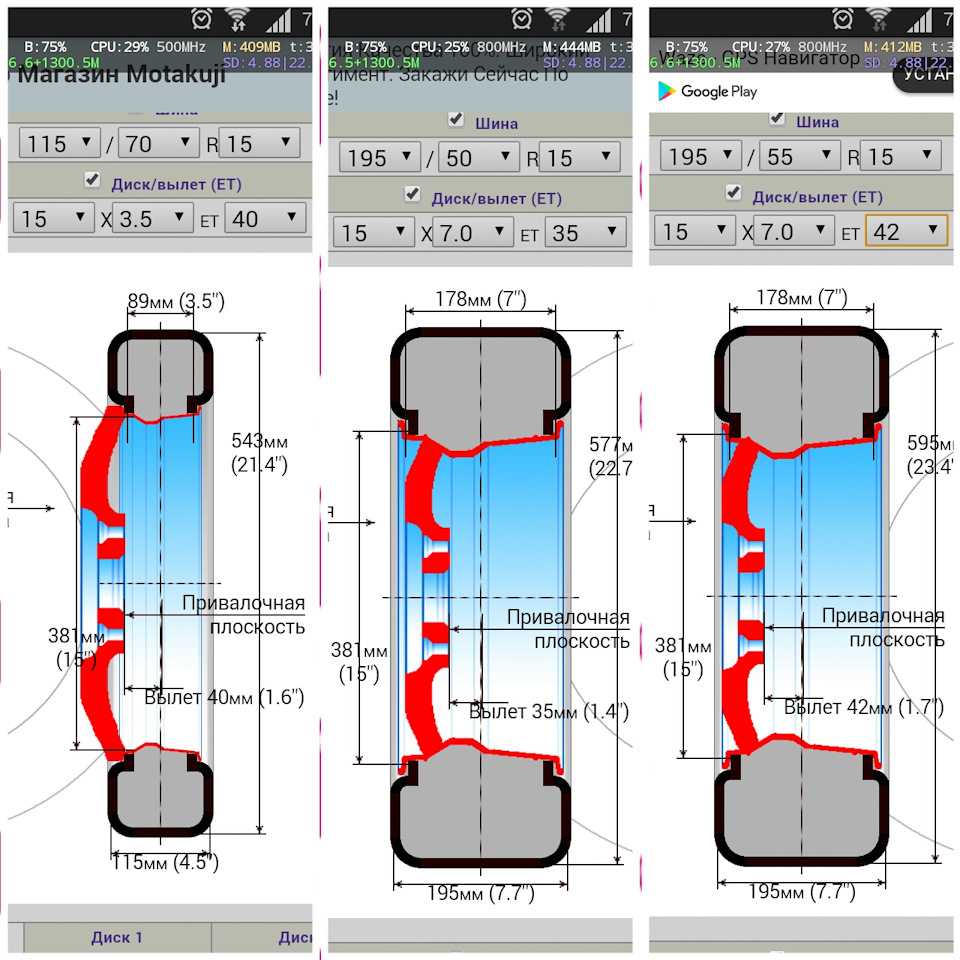

Вылет ЕТ на примере 3 показателей
Важно!
Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.
PCD диска (разболтовка)
Разболтовка (PCD) диска – крепежные параметры диска: 5х112, где первая цифра отображает количество гаек (или болтов). В приведенном примере это количество равно 5.
Вторая цифра обозначает диаметр, на котором расположены гайки (в миллиметрах). Это значение называется Pitch Circle Diameter (PCD). В приведенном примере он равен 112 миллиметрам.
Говоря о шинах, для облегчения задачи термином PCD часто обозначают сразу оба этих параметра, а чтобы указать PCD диска – 5/112.
Если есть необходимость, PCD диска рассчитывают, измеряя длину между центрами дальних крепёжных отверстий (воспользуйтесь простой линейкой, причем даже не снимая колесо с машины).
• Расстояние (PCD) между дисками, имеющих 4 крепёжных болта (или гаек) эквивалентно расстоянию между центрами противоположных (дальних) болтов или гаек.
• Диски, имеющие 5 крепёжных болтов (или гаек), отличаются PCD диска, равным расстоянию между центрами дальних (не соседних) болтов или гаек, умноженное на 1. 051.
Важно! Измерять PCD следует максимально точно, так как значения бывают очень близкими (98 и 100; 110 и 112), причем применять одни вместо других показателей нельзя! Ознакомиться с подробной инструкцией о том, как измерить параметры диска максимально точно, найдёте в разделе: «Измерение параметров диска»
Как правильно замерить вылет диска ЕТ
Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.
Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:
- Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
- Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
- Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
- При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
- Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.
Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.
При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.
Вам это будет интересно Диски для Рено Каптур (Renault Kaptur) — размеры и параметры

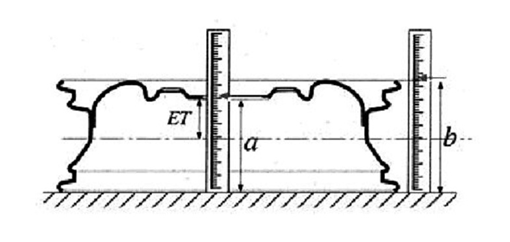

Измерение валета диска
Разный «вылет»
Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже. Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса – всё время будет зад «забегать». Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.
Зачем устанавливать диски с другим вылетом
Установка колес с уменьшенным вылетом способствует повышению устойчивости и, как следствие, колесной базы автомобиля. Таким образом, автомобиль способен уверенно поворачивать и обладает высокой устойчивостью на дороге. С некоторыми изменениями в подвеске и повышается общий комфорт при движении, но это также меняет работу пружин, рычагов, тормозов, износ подшипников, ступицы и другие параметры управляемости.
Иногда установка дисков с меньшим, относительно стандартным вылетом позволяет снизить вес подвески и тем самым улучшить динамику и расход топлива в определенных режимах.
С увеличением вылетов колея уменьшается, и, если вы делаете это без предварительных расчетов, колесо может просто упираться в суппорт тормоза или касаться внутренней стороны колесной арки.
Увеличенный вылет также влияет на работу подвески агрегатов и ходовой части автомобиля. Как правило, колеса меньшего размера и диаметра устанавливаются на некоторые версии автомобилей в зимний период эксплуатации, однако эффективность этого явления не доказана, а в процессе тюнинга уменьшенные версии практически не используются.
Если говорить о том, какие диски выбрать, то в этом случае все зависит от модели автомобиля, возможностей тюнинга и других факторов. Есть диски которые изготавливаются методом горячего тиснения, вторые – под высоким давлением и обработкой металла.
Кованные сильнее и легче, но это не значит, что они подходят для всех моделей автомобилей, все зависит от ситуации. При выборе диска необходимо учитывать значения и расшифровку маркировки в соответствии с международными стандартами, где:
- ET – «Вылет диска» может быть обозначено как Смещение внутреннее или выступающее
- B – это мера ширины диска между краями ободов (измеряется в дюймах. 1 дюйм = 2,34 сантиметра
- «J» – это специальный служебный символ, который обозначает конструктивные особенности конкретной модели
- «D» – диаметр монтажной шины, «d» – диаметр отверстия для ступицы колеса
Следует добавить, что есть случаи, когда диски с увеличенным или уменьшенным вылетом без проблем встают на стандартную ступицу колеса. Однако это не означает, что их использование будет безопасным для различных элементов подвески.
Инженеры автопроизводителя тщательно рассчитывают все моменты поведения колеса, ступиц, амортизаторов, рулевых наконечников, рычагов и т. д., Поэтому использование дисков с размерами, не рекомендованными производителем, может значительно сократить общий срок службы всех этих частей.
Большой вылет (15,35,40,45) и его увеличение с помощью проставки
Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.
И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.
- Для увеличения вылета диска применяются так называемый элемент проставка. Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:
- Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
- Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
- Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.
Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.
Какие силы могут действовать на подвеску
А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.
В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой
Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки
Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.
При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.
Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.
Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.
Силы воздействующие на элементы подвески
Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).
Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.
Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.
При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.
В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.
Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)
Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.
| №п/п | Модель автомобиля | Допустимый вылет диска, мм |
| 1 | Chevrolet Camaro | 38-50 |
| 2 | Chevrolet Corvette | 38-50 |
| 3 | Chevrolet Aveo 1,6 | 39 |
| 4 | AlfaRomeo 33 | 30-38 |
| 5 | AlfaRomeo GTV | 28 |
| 6 | AlfaRomeo 145 | 38 |
| 7 | AlfaRomeo 146 | 38 |
| 8 | AlfaRomeo 166 | 35-40 |
| 9 | AlfaRomeo 155 | 38 |
| 10 | AlfaRomeo 156 | 28-30 |
| 11 | Audi А4 | 35 |
| 12 | Audi А8 | 35 |
| 13 | Audi А6 | 35 |
| 14 | Audi 80 | 35-42 |
| 15 | Audi 100 | 35-42 |
| 16 | Audi ТТ | 28-30 |
| 17 | Audi Quattro | 35-42 |
| 18 | Audi А3 | 30-40 |
| 19 | BMW 3 | 15-25 |
| 20 | BMW 3 (E36) | 35-42 |
| 21 | BMW М3 | 18-20 |
| 22 | BMW 5 | 18-20 |
| 23 | BMW 7 | 18-20 |
| 24 | BMW 7 (Е32) | 18-20 |
| 25 | BMW 8 | 18-20 |
| 26 | Citroen Berlingo | 15-22 |
| 27 | Citroen Jumper | 35 |
| 28 | Citroen Evasion | 28 – 30 |
| 29 | Citroen Xsara | 15 – 22 |
| 30 | Citroen Xantia | 15 – 22 |
| 31 | Daewoo Nexia | 38 – 42 |
| 32 | Daewoo Espero | 38 – 42 |
| 33 | Daewoo Lanos | 38 – 42 |
| 34 | Daewoo Matiz | 38 |
| 35 | Daewoo Leganza | 35 – 42 |
| 36 | Daewoo Nubira | 38 – 42 |
| 37 | Dodge Magnum 2.7 V6 | 24 |
| 38 | Dodge Avenger 2.0i | 35 – 39 |
| 39 | Dodge Caliber 2.0 | 35 |
| 40 | Dodge Caliber SRT4 2.4i | 40 |
| 41 | Dodge Caravan 2.4i | 35 – 40 |
| 42 | Dodge Challenger 6.1 V8 | 40 |
| 43 | Dodge Durango 3.7 V6 | 15 |
| 44 | Fiat Qubo 1.3 | 40-44 |
| 45 | Fiat Bravo 1.4i | 31 – 32 |
| 46 | Fiat Croma 2.2 | 35 – 41 |
| 47 | Fiat Doblo 1,9JTD 263 | 32 |
| 48 | Fiat Doblo 1.9JTD 223 | 32 |
| 49 | Ford Scorpio | 35 – 38 |
| 50 | Ford Cougar | 35 – 38 |
| 51 | Ford Explorer | 0 – 3 |
| 52 | Ford Escort | 35 – 38 |
| 53 | Ford Focus | 35 – 38 |
| 54 | Ford Focus 2 | 35 – 38 |
| 55 | Ford Fiesta | 35 – 38 |
| 56 | Ford Granada | 35 – 38 |
| 57 | Ford Galaxy | 42 – 45 |
| 58 | Ford Ka | 35 – 38 |
| 59 | Ford Mondeo 1 | 35 – 42 |
| 60 | Ford Mondeo 2 | 35 – 42 |
| 61 | Ford Mustang | 35 – 38 |
| 62 | Ford Sierra | 35 – 38 |
| 63 | Ford Scorpio | 35 – 38 |
| 64 | Ford Orion | 35 – 38 |
| 65 | Ford Puma | 35 – 38 |
| 66 | Ford Windstar | 35 – 38 |
| 67 | Ford Transit | 35 – 38 |
| 68 | Honda Shuttle | 35 – 38 |
| 69 | Honda CRX | 35 – 38 |
| 70 | Honda Accord | 35 – 38 |
| 71 | Honda Integra | 35 – 38 |
| 72 | Honda Civic | 35 – 38 |
| 73 | Honda Civic VTEC | 38 |
| 74 | Honda Concerto | 35 – 38 |
| 75 | Honda Jazz | 35 – 38 |
| 76 | Honda Prelude | 38 |
| 77 | Honda Legend | 35 – 38 |
| 78 | Honda CRV 5 | 40 – 45 |
| 79 | Hyundai Pony | 35 – 38 |
| 80 | Hyundai Accent | 35 – 38 |
| 81 | Hyundai Coupe | 35 – 38 |
| 82 | Hyundai Lantra | 35 – 38 |
| 83 | Hyundai Sonata | 35 – 38 |
| 84 | Hyundai Excel | 35 – 38 |
| 85 | Kia Shuma | 35 – 38 |
| 86 | Kia Ceed | 38 – 42 |
| 87 | Kia Leo | 35 – 38 |
| 88 | Kia Clarus | 35 – 38 |
| 89 | Kia Sephia | 35 – 38 |
| 90 | Kia Concord | 35 – 38 |
| 91 | Kia Sportage | 0 – 3 |
| 92 | Kia Mentor | 35 – 38 |
| 93 | MercedesBenz Sprinter | 45 |
| 94 | MercedesBenz A Class | 45 – 50 |
| 95 | MercedesBenz B-Class | 47 – 52 |
| 96 | MercedesBenz C-Class | 43 – 47 |
| 97 | MercedesBenz E-Class | 48 – 54 |
| 98 | MercedesBenz G-Class | 43, 50, 63 |
| 99 | MercedesBenz M-Class | 46 – 50, 60 |
| 100 | MercedesBenz S-Class | 36 – 43,5 |
| 101 | MercedesBenz SLK | 45 – 50 |
| 102 | MercedesBenz 600SL | 18 – 25 |
| 103 | MercedesBenz 280SL | 18 – 25 |
| 104 | MercedesBenz Vito | 45 – 50 |
| 105 | Mitsubishi Lancer | 35 – 42 |
ПОСМОТРЕТЬ ВИДЕО
Допустимые отклонения вылета диска по таблице рекомендуется сравнить с имеющимися на автомобиле водителя, и если они превышают нормы, то их лучше заменить.
