Проверка форсунок дизельного двигателя и чистка

Диагностика топливных форсунок дизельного двигателя при серьезных неисправностях

1. Проверка дизельных форсунок на перелив (слив в обратку)

Когда дизельные форсунки изнашиваются, горючее начинает проникать обратно в систему. В результате насос перестает нагнетать требуемое давление. Все это приводит к тому, что пуск ДВС происходит с трудом, так же как и его работа.

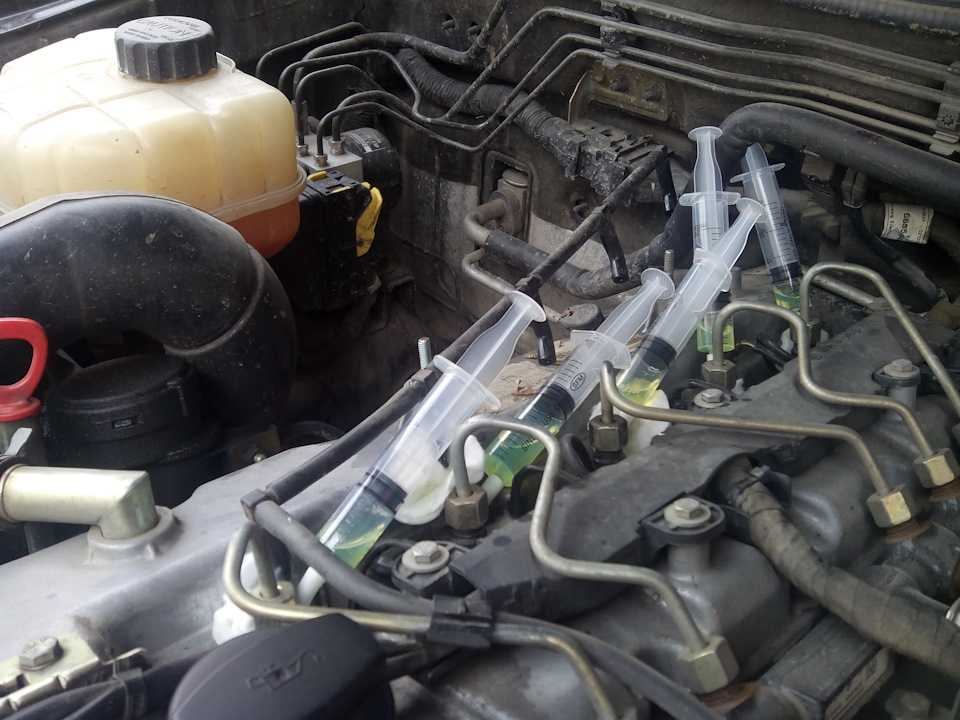

Для диагностики топливных форсунок в аптеке возьмите шприц (20 мл), а также капельницы. Чтобы подсоединить их, потребуется трубочка длиной 45 см. Действуйте следующим образом, чтобы понять, какая из форсунок скидывает в обратку больше горючего, чем нужно:

• Достаем из шприца поршень.
• Запускаем ДВС. Используя капельницы, подключаем шприц к обратке форсунки, для этого вставляем трубочку в горлышко шприца.
• Держим шприц 2-3 минуты, в него должно набраться горючее (если это вообще будет происходить).
• Выполняем данную манипуляцию для каждой форсунки поочередно (или делаем систему капельниц для всех элементов).

Анализируем, какой объем горючего накопился в шприце:

• В шприце вообще нет топлива, это указывает на то, что форсунка функционирует правильно.
• В шприце набралось 2–4 мл топлива — такой результат считается нормальным.
• В шприце более 10–15 мл горючего, значит, форсунка неисправна, следует установить новую либо выполнить ремонт старого элемента. Когда в шприце более 20 мл, восстановить форсунку не получится, так как износилось седло клапана форсунки и она не держит давление горючего.

Самостоятельная диагностика топливных форсунок без использования гидрростенда и тест-плана не даст точный результат. Дело в том, что, когда ДВС заведен, объем сбрасываемого горючего зависит от множества факторов. Возможно, форсунка забилась, ее необходимо прочистить. Элемент может «подвисать», тогда его следует отремонтировать или установить новый. Поэтому, выполнив такое тестирование своими силами, вы сможете только понять, какова пропускная способность форсунок.

Когда объем пропускаемого горючего одинаковый — до 4 мл за 2 минуты, значит, форсунки исправны. Допустимое значение горючего, которое может подаваться в обратку, следует узнать в руководстве по эксплуатации вашего авто.

Как продлить срок работы форсунок? Для этого используйте только высококачественное горючее. Оно влияет на функционирование всей системы. Также следует устанавливать оригинальные топливные фильтры, регулярно производить их замену.

2. Проверка форсунок с помощью специальных приборов

Чтобы получить точные результаты после диагностики топливных форсунок, применяется максиметр. Он представляет собой образцовую форсунку с пружиной и шкалой. Используя этот прибор, получится выставить давление начала впрыска дизельного горючего.

Как еще можно проверить форсунки? Воспользуйтесь контрольной образцовой рабочей форсункой. Сравните с ней установленные в моторе элементы. Тестирование проводится, когда ДВС запущен. Последовательность действий следующая:

• Снимаем форсунки, а также топливопровод с мотора.
• На свободный штуцер топливного насоса высокого давления устанавливаем тройник.
• Ослабляем накидные гайки на остальных штуцерах ТНВД, чтобы горючее поступало на одну форсунку.
• Подключаем к тройнику контрольную, а также тестируемую форсунки.
• Включаем декомпрессорный механизм.
• Вращаем коленвал.

Если все в порядке, результаты впрыска горючего контрольной и тестируемой форсунок будут идентичными. Заметили отклонения? Тогда придется отрегулировать форсунку.

Для выполнения такой диагностики топливных форсунок потребуется больше времени, чем в случае, когда применяется максиметр. Но полученные результаты будут более точными. Кроме того протестировать функционирование мотора и форсунок и ТНВД можно на регулировочном стенде. Для этого придется обратиться в автосервис.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

• запуск холодного мотора происходит с трудом или он не запускается;
• на холостых оборотах движок работает неустойчиво и глохнет;
• слышны хлопки из системы выпуска отработавших газов;
• движок «троит», один из цилиндров не функционирует;
• падает мощность и динамика разгона двигателя;
• наблюдаются провалы в работе мотора;
• резко повышается расход топлива;
• из выхлопной трубы идёт чёрный дым.

Это интересно: Ателье Roush Performance представило самый дешевый тюнинг Ford Mustang

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

   Вынимаются фиксаторы, снимается обратный слив с инжекторов

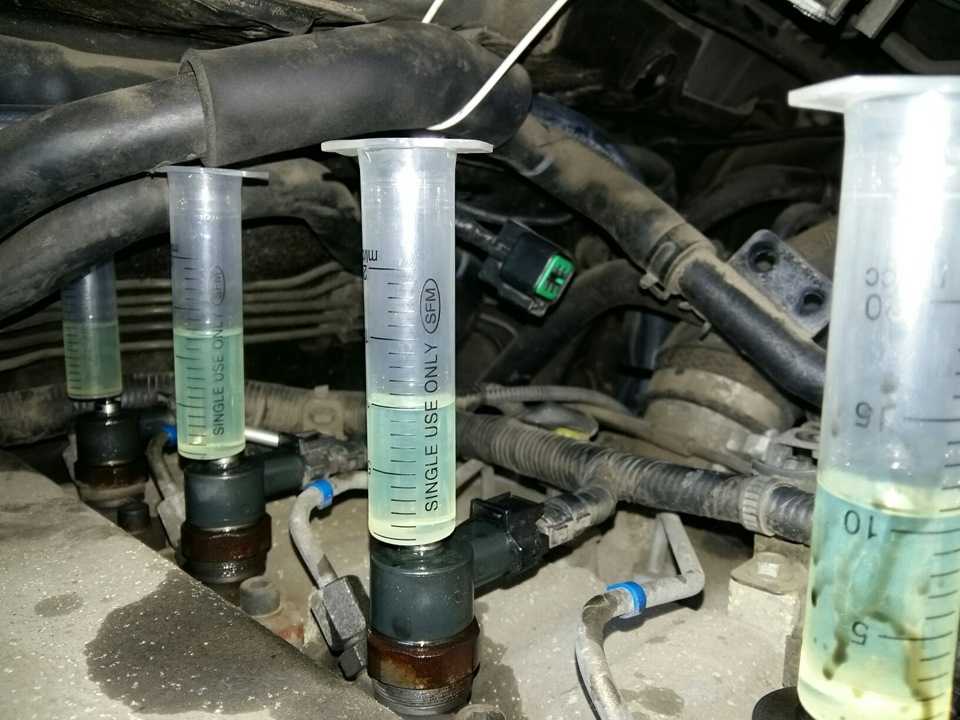

2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

   В верхние отверстия распылителей вставляются шприцы

3. Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

1. При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

   Топливная колодка отсоединяется от форсунок

2. Сигнальные разъёмы отсоединяются от гнёзд форсунок.

   Разъёмы вынимаются из гнёзд инжекторов

3. К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

   Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

4. Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

   Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

5. Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Поэтому заливайте качественное топливо, делайте вовремя ТО и будем Вам счастью! На этом все! Ни гвоздя, ни жезла и до новых встреч на нашем сайте!

В дизелях я новичокВопрос какие симптомы проявляются когда форсунка перелевает или уже мёртвая и когда тнвд на исходе?!

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

• тонкую шлицевую отвёртку;
• рожковые ключи на «10» и «13»;
• небольшую пустую ёмкость для слива бензина;
• шило.

Действия выполняются в определённом порядке:

1. Автомобиль устанавливается на ровном месте.
2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
3. От аккумулятора отсоединяется «минусовой» провод.
4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.

   Отвёрткой ослабляется хомут шланга

6. Снимается рукав, вентилирующий картер.

   Ослабляется крепёж и снимается шланг картерной вентиляции

7. Отсоединяется трубка вакуумного усилителя тормозной системы.

   Ослабляется хомут и отключается шланг вакуумного усилителя

8. Ослабляется хомут и снимается шланг регулятора давления горючего.

   Откручивается крепёж, снимается шланг регулятора давления топлива

9. Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.

   Снимаются все гайки и наконечники проводов «массы»

10. От штуцера рампы отсоединяется бензошланг подачи бензина.

    От рампы отключается топливный шланг

11. С патрубка системы холостого хода снимается шланг вентиляции картера.

    Снимается шланг, вентилирующий картер

12. От регулятора давления горючего отсоединяется сливной бензошланг.

    С устройства, регулирующего давление, снимается шланг

13. Откручиваются винты крепления, снимается топливная рампа.

    Откручиваются крепёжные винты и снимается рампа

14. Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

    Разъём управляющего кабеля вынимается из гнезда распылителя

15. Форсунка извлекается из коллектора.

    Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

• гаечные ключи на «17» и «13»;
• тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.

   Места расположения фиксаторов и гаек, которые нужно открутить и снять

4. Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
5. Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

   Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе

6. Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

   Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Это интересно: Новый монокубок для переднего привода

Возможные неисправности дизельных форсунок

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр. В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

• найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
• снять форсунку и установить ее на испытательный стенд;
• создать заведомо высокое давление на форсунке;
• с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стенде

Это время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей. После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Выводы

Частично вышедшие из строя форсунки являются не критичной, однако весьма неприятной поломкой. Ведь их неправильная работа ведет к значительной нагрузке на другие узлы силового агрегата. В целом же, машину при забитых или ненастроенных форсунках эксплуатировать можно, однако желательно как можно быстрее выполнить ремонт. Это позволит сохранить в работоспособном состоянии двигатель автомобиля, что избавит вас от еще больших денежных расходов. Так что при проявлении первых же симптомов нестабильной работы форсунок на вашем дизельном автомобиле рекомендуем хотя бы элементарным способом проверить работоспособность форсунки, которую как видите вполне под силу сделать каждому в домашних условиях.

Источник m.etlib.ru

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

Неисправности форсунки очень схожи по симптомам с такими же у свечей зажигания.

Рывки при разгоне

Неправильная топливная смесь

• Неисправный регулятор давления топлива
• Неисправный топливный насос
• Негерметичный впускной тракт
• Неисправный датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления
• Неисправный передний лямбда зонд
• Замятая топливопроводная линия
• Неисправная форсунка, проводка между ней и блоком управления двигателем
• Неисправный блок управления двигателем

Высокое давление наддува («передув»)

• Неисправный электронный клапан управления наддувом
• Неисправная геометрия турбины
• Неисправен блок управления наддувом

Пропуски воспламенения

• Низкая компрессия
• Неисправная топливная форсунка

Чистка форсунок дизеля

Наличие отложений в канале и распылителе форсунки приводит к нарушению формы факела распыливания и уменьшению её пропускной способности. Типичными симптомами проявления данной неисправности являются:

— ухудшение пусковых характеристик двигателя (особенно в холодное время года); подёргивания и провалы при ускорении и на переходных режимах; — ухудшение динамики и уменьшение мощности двигателя; — увеличение расхода топлива; — ухудшение равномерности работы двигателя на холостом ходу (необязательно).

Игнорирование перечисленных симптомов и продолжение эксплуатации автомобиля вызывает следующие последствия:

— перегрев и повреждение нейтрализатора выхлопных газов; — пробой изоляции высоковольтных компонентов системы зажигания (провода, наконечники, катушки, бегунок распределителя и т.п.); — повреждение деталей ЦПГ вследствие возникновения очагов детонации (в большей степени характерно для турбированных двигателей).

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики

В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

• рывки и толчки во время езды;
• холостой режим двигателя нестабилен;
• из выхлопной системы выделяется избыточное количество дыма;
• ощущается потеря тяги или её резкое увеличение;
• отказывают отдельные цилиндры.

Какова цена проверки дизельных форсунок на стенде в СТО

На станции обслуживания можно провести комплексную диагностику инжекторов с наглядными результатами. Распылитель снимается с мотора и подключается к стендовой аппаратуре. По факту испытания мастер вынесет резолюцию – либо ремонт, либо полная замена.

За осмотр на спецоборудовании коммон-рейловского инжектора фирм Bosch, VDO, Denso, Delphi, АЗПИ придется отдать 800 рублей. Это фиксированная цена на диагностику исключительно одной детали. Помимо этого оплате подлежит снятие и обратная установка одного узла – 750…2 000 рублей (зависит от сложности).

При отрицательной резолюции работник сервиса предложит промыть в ультразвуковой ванне, а если не поможет, то восстановить работоспособность распылительного устройства механическим путем. Операции полезные, но о стоимости судить владельцу: 50 либо 2 000 рублей за одну единицу соответственно. Опять же монтаж/демонтаж не входят в эту стоимость.

Несладко придется обладателям тягачей и легковых авто с насос-инжекторами. То, во сколько оценивается проверка форсунок на стенде и цена на нее с учетом работы мастера, вызывает негодование – 1 000 рублей за одно звено. Снятие и постановка назад – еще 2 500 рублей. Такова плата за сложность системы. Восстановить – тоже дорого: 3 500 рублей. А вот промыть – по карману любому: 100 рублей.

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

• выполняют демонтаж форсунки и топливопровода с двигателя;
• на свободный штуцер ТНВД подключают тройник;
• выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
• к тройнику подсоединяют контрольную и тестируемую форсунки;
• активируют декомпрессионый механизм;
• вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обраткуПо мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку.

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10…15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя. Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Диагностика форсунок в домашних условиях

С определённой степенью точности вычислить неисправный прибор можно и в условиях гаража. Для начала надо определить конкретное местоположение подозрительной форсунки.

Обороты работающего на холостом ходу дизеля выставляются и фиксируются такими, чтобы его неравномерность работы проявлялась максимально отчётливо. Затем одним из подходящих способов с форсунки снимается давление топлива, для чего ослабляется крепление подводящего штуцера. Исправный инжектор вызовет при этом куда более заметную реакцию двигателя, чем имеющий отклонения в работе.

У электромагнитной форсунки можно измерить сопротивление обмотки соленоида с помощью мультиметра. Значение его может составлять от единиц Ом до двух десятков, более точно можно узнать из документации на конкретный прибор. В любом случае, обрыв будет означать полную неисправность катушки.

На простейших гидромеханических форсунках можно замерить давление начала открытия клапана при помощи тройника, манометра и контрольной заведомо исправной детали. Возможны изменения в калибровках пружины, что вызовет отклонение угла впрыска.

Проверка на перелив (слив в обратку)

В системе Common Rail управление впрыском производится при помощи специального обратного клапана, открытие которого создаёт необходимый перепад давлений на штоке основного клапана, в результате чего он также открывается и производит подачу в цилиндр.

Износ и загрязнение приводит к тому, что в обратную магистраль поступает слишком много топлива, и давление в рампе падает. Мотор запускается с большим трудом.

Для проверки со всех форсунок снимаются шланги обратки, а вместо них устанавливаются обычные прозрачные колбы медицинских шприцев с трубочками от систем капельниц. При работе мотора на холостых оборотах исправные форсунки выделяют в обратку совсем немного топлива, обычно это единицы миллилитров в минуту.

Неисправная выдаст в разы больше, конкретное значение зависит от типа прибора и двигателя, но если хотя бы превышение над исправными будет трехкратным или более, форсунка подлежит ремонту или замене.

Диагностический стенд

Хороший профессиональный стенд проверки инжекторов содержит набор плановых тестов, которые помимо экспресс-диагностики способны определить более тонкие неисправности.

Простейшая стендовая проверка производится на удержание форсункой рабочего давления, а также на возможные её загрязнения и износы. Визуально оценивается форма факела при распылении калиброванной жидкости. Определяются базовые способности прибора, при невыполнении которых инжектор однозначно бракуется.

Более сложные тесты определяют соответствие проверяемой детали на работу во всех режимах от холостого хода до максимальной мощности, проверяют быстродействие клапанов в режимах предварительного впрыска, а также состояние обратных клапанов.

Только так можно оценить общее состояние и возможность уложиться в действующие нормы по экологичности выхлопа, а также предсказать остаточный ресурс. Результатом работы профессионального стенда станет кодирование условного состояния форсунки.

Специальные приборы

Отдельные функции инжекторов можно проверять и специализированными установками.

Например, гидромеханические форсунки можно протестировать прибором, создающим давление топлива, при котором клапан должен открываться, и убедиться, что оно находится в заданных рамках. Устройство содержит ручной насос и манометр.

Есть и более сложные конструкции, как входящие в состав дизель-тестеров, так и автономные. Они обычно снабжены ручным или электрическим ТНВД, гидроаккумулятором, измерительной аппаратурой, прозрачными колбами для визуального контроля. Вполне доступны для самостоятельного изготовления.

Как проверить распылитель на дизельной форсунке

Вы можете визуально проверить распыление топлива на инжекторах системы TBI. Распылитель потока топлива легко доступен, что позволяет быстро проверить его на возможные проблемы.

Проверка топливного распыления

1. Снимите крышку с корпуса воздушного фильтра (там, где стоит воздушный фильтр).
2. Попросите помощника запустить (или проверните двигатель, если он не запускается).
3. Проверьте схему распыления, поступающую от инжектора.

* Топливо должно выходить частично распыленным в форме перевернутой буквы V. Один сплошной спрей (струя) или неправильный рисунок означает, что инжектор нуждается в очистке или что внутренняя часть изношена или сломана.

Вы можете попытаться исправить неправильную форму распыления топлива, добавив в топливный бак качественную чистящую присадку топливной системы. Или возьмите свою машину в сервисный центр и попросите их почистить систему.

* С другой стороны, если вы не видите выходящего топлива, для этого может быть несколько причин:

• Заблокирован топливный инжектор
• Он не получает мощность
• Плохой регулятор давления топлива
• Топливный фильтр забит
• Неисправный топливный насос

Для устранения неполадок примените тесты, описанные в следующем разделе.

Компоненты электронной системы впрыска топлива.
