Как прокачать топливную систему дизельного двигателя хендай

Профилактика завоздушивания системы и перегрева двигателя

Достаточно следовать несложным рекомендациям, чтобы забыть про воздушный затор навсегда. Регулярно проводите технический осмотр автомобиля, заливайте качественные жидкости. Обязательно меняйте старый антифриз, лучше на жидкость того цвета, которая была до этого.

Протечки устраняйте своевременно, иначе воздух потом будет сложнее стравлять. Не стоит ездить с полурабочей системой, многократно доливая тосол. Еще не надо заправлять бачок до максимума, так как рано или поздно от сильного давления выдавится крышка, и в систему может попасть воздух.

Ну и самое главное — не заправляйте систему обычной водой из‐под крана. Так делали наши деды, но это были старые карбюраторные машины. Нынешние автомобили оснащены мощным инжекторным двигателем. Он соответственно оборудуется более модернизированной системой отвода тепла — достаточно герметичной конструкцией, откуда простая вода начнет быстро испаряться. Если и использовать, то только дистиллят, смешанный с кислотой.

Что касается самого антифриза, то срок его службы составляет не более 2–3 лет. Тут большое значение имеет качество состава и производитель, состояние двигателя, условия эксплуатации автомобиля. Быстро привести свежую охлаждайку в негодность может использование вредных герметиков, сильный перегрев силовой установки, попадание выхлопных газов в картер.

Одним словом, система отвода тепла нуждается в таком же регулярном обслуживании, как и двигатель. Если это делать своевременно, то можно всегда держать систему чистой от ржавчины, накипи и грязи.

Причины образования воздушной пробки

Выкачать воздух – это само собой. Однако никакой врач не исцелит больного, если не устранит причину заболевания. Так и здесь. Сначала нужно найти и устранить причину возникновения пробки, а уже потом заняться прокачкой.

ТНВД

Наиболее распространённые причины попадания воздуха в систему.

ТС изношена, нарушена герметичность уплотнителей, крышки насоса. Наблюдается коррозия металлических трубок, преимущественно в местах соединений.
Закончилась солярка в баке. Именно по этой причине водителям дизельных автомобилей рекомендуют периодически следить за уровнем топлива в баке. После заправки мотор долго заводится, так как система вместо горючего всосала воздух. «Дизелистам» знакома ситуация, когда при запуске приходится в течении 5-10 минут качать ногой педаль газа.
Воздух попал через фильтр, если последний недавно менялся. Как правило, его неграмотно устанавливают, и тогда происходит всасывание воздуха или просто деталь оказывается не надлежащего качества (Китай).
При проблемах с ТНВД. Опять же, повреждаются со временем уплотнители насоса или он сам повреждается, и тогда помогает только замена.

Для точного определения места подсоса, рекомендуется внимательно осмотреть днище машины и под капотом. Любой подтёк или мокрые пятна должны быть тщательно осмотрены. Они – явное свидетельство повреждения магистрали, по которой поступает солярка.

Однако не всегда подтёки могут замечаться или их просто может не быть. Поэтому придуманы несколько действенных способов, легко выявляющих место подсоса. Вот один из них.

Как прокачать топливную систему

Подающие шланги и «обратку» нужно снять. На их место установить трубки, свободные концы которых поместить в какую-нибудь ёмкость. Последняя должна быть расположена выше насоса высокого давления.
Открутить болт штуцера, откуда идёт слив излишек солярки. С помощью шприца или небольшого вакуумного насоса откачать воздух через это отверстие. Болт заново затянуть, мотор запустить для полного удаления воздушной пробки.
Можно поступить и по-другому. С ТНВД скинуть подающий солярку шланг, затем расположить его ниже уровня ёмкости. Начнёт выходить воздух вместе с соляркой, и как только топливо польётся ровной струёй, шланг нужно вернуть на место, затянуть, как и было.

Автомобиль после этого нужно оставить на 3-4 часа. Если по истечении этого времени двигатель без проблем заведётся, и будет стабильно работать, проблема устранена. Значит — повреждена топливная магистраль. Надо её проверить, заменить шланги.

Нужно опустить ёмкость с топливом ниже насоса высокого давления. Автомобиль снова не трогать несколько часов. Затем пустить мотор. Если он функционирует без сбоев, то через насос подсоса воздуха не происходит. Напротив, если проблема повторяется, однозначно неисправен ТНВД или проблема кроется в «обратке».

Третий сценарий проверки подразумевает пережатие переходника, соединяющего насос с «обраткой». Машина вновь оставляется на время не заведённой. Если после запуска никаких сложностей не возникает, то воздух подсасывается из-за разгерметизации «обратки». Если проблемы продолжаются, значит, неисправен ТНВД.

Тестирование по выхлопу

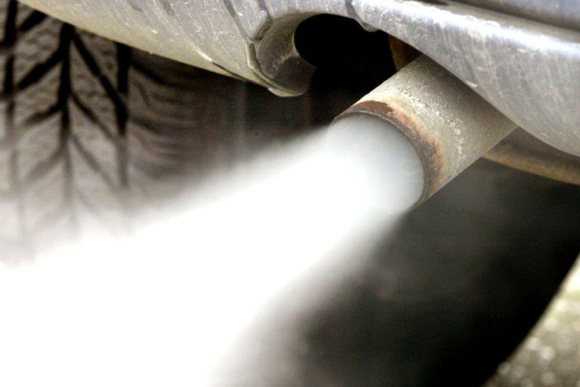

Проверка выхлопа

Метод, придуманный ещё давно. Им пользуется большая часть опытных «дизелистов». Суть метода сводится к следующему.

Мотор на протяжении одной минуты прокручивается стартером, но не запускается.
Одновременно проверяется глушитель.

Если из него выходит дымок, то это указывает на поступление топлива в цилиндры, так как без горючего дыма не бывает. Если солярка идёт, значит, воздуха в системе нет.

Дым при этом может иметь сероватый оттенок, его бывает мало или много, сути это не меняет. С другой стороны, редко, но случается, что топливо в цилиндры не поступает, но дым продолжает идти

В этом случае нужно обратить внимание на цвет дыма. Если он синий, это указывает на попадание в цилиндры ДВС масла

Таким образом, тестирование по выхлопу сводится к следующему: дым есть, хорошо, воздушная пробка отсутствует, дыма нет – однозначно, в системе воздух.

Устранить воздушную пробку на дизельном авто

Теперь узнаем, как выгнать воздух из топливной системы дизеля

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.

Безусловно, воздушная пробка вредна и для бензиновых силовых агрегатов, но всё же, не так опасна, как для дизеля. Просто дизельный агрегат более чувствителен, и владельцам таких машин нужно это знать. Например, много проблем вызывает у дизельного мотора попадание газа или воды в топливо, не говоря уже о воздухе.

Для определения того, что в ТС дизеля попал воздух, используется методика проверки по топливопроводам ТНВД. Они отсоединяются он форсунок. Дальше ассистент вращает стартер, а владелец автомобиля смотрит, идёт ли горючее из шлангов. Если нет, в системе воздушная пробка.

Как и в вышеописанном случае, для начала прокачивается фильтр. Если в автомобиле не предусмотрен ручной насос для подкачки, придётся задействовать стартер. Это не лучший способ, так как просаживается аккумулятор, но что делать.

Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:

соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
закрутить штуцер, и запустить ДВС.

Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.

Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.

По топливной струе, выходящей из отверстия, можно сделать 3 вывода.

Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
Если топливо вообще не показывается, опять же, проблемы с насосом.

ТНВД отремонтировать самостоятельно вряд ли получится. Насос этот в конструктивном плане очень сложный. Лучше доверить его настройку профессионалам.

Перед демонтажем насоса, если он будет самостоятельно сниматься, нужно не забыть установить все шкивы по меткам.

Если горючее выходит порциями, то, как и говорилось, это к лучшему. Насос в порядке, но воздух надо выкачать полностью.

Болт 7 вворачивается на место, затягивается ключом.
Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.

Дальше нужно обратно вдеть шланги в форсунки. Попросить ассистента продолжить вращать вал. Как только солярка начнёт просачиваться из-под гаек форсунок, нужно их затянуть до конца.

Некоторые делают наоборот: сначала затягивают гайки форсунок, а уже после начинают выкачивать воздух из штуцеров насоса. Такой способ тоже действенный, но он долгий, и аккумулятор уж точно сядет, если нет ручного насоса.

По стартеру: ему нужно давать передышку через каждые 12 секунд непрерывной работы на одну минуту. Это прописано в инструкции, и не стоит её нарушать.

Видео: как прокачать воздух из дизеля

Получается, что выгнать воздух из ТС совсем несложно. Нужно только попросить ассистента помочь. В процессе выкачивания воздуха, вместе с ним будет выходить топливо. Надо позаботиться о чистоте и экономии, и подставить под штуцера пустые и широкие ёмкости.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник ozapuske.ru

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора .

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов

. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания

Дымо или парогенератором

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ

и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора

Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге

. Возможны неисправности усилителя, клапана адсорбера.

Устранить воздушную пробку на дизельном авто

Теперь узнаем, как выгнать воздух из топливной системы дизеля

Для таких моторов устранение воздуха из системы без опоздания крайне важно. В дизельных ДВС имеется ТНВД, и когда воздух подсасывается, давление в ТНВД падает, нужного для продуктивного впрыска значения не достигает. Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу

Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.

Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:

соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
закрутить штуцер, и запустить ДВС.

Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.

Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.

По топливной струе, выходящей из отверстия, можно сделать 3 вывода.

Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
Если топливо вообще не показывается, опять же, проблемы с насосом.

Болт 7 вворачивается на место, затягивается ключом.
Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.

Видео: как прокачать воздух из дизеля

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник ozapuske.ru

Как проверить подсос воздуха и устранить неполадку из-за возможной утечки вакуума

Вакуумные шланги являются распространенным источником проблем с работой двигателя. После долгих лет эксплуатации вакуумные шланги изнашиваются, затвердевают, расщепляются или размягчаются, и вакуумные трубки ухудшаются, становятся хрупкими и ломаются, вызывая всевозможные проблемы производительности двигателя.

Поэтому, когда вы замечаете проблему с работой двигателя и не можете найти источник, включите диагностику утечки вакуума в свою стратегию ремонта.

В зависимости от вашей марки и модели автомобиля, вы можете найти различные датчики и исполнительные механизмы, которые зависят от хорошего источника вакуума для работы. Например, в некоторых двигателях используется датчик абсолютного давления в коллекторе (MAP), которому требуется вакуум для измерения давления наружного воздуха.

Утечка вакуума датчика MAP может нарушить время зажигания, стабильность и эффективность двигателя. Утечка вакуума также может препятствовать открытию клапана EGR , вызывать перегрев двигателя и увеличивать вредные выбросы. Этот тип утечки также может повлиять на систему принудительной вентиляции картера (PCV).

Завоздушивание: признаки и симптомы

Попадание воздуха в топливопровод понижает эффективность работы форсунок, поэтому возникают следующие неполадки:

Автомобиль отлично заводится, но некоторое время мотор работает неровно;
Машина плохо реагирует на нажатие педали газа
После долгого простоя возникают проблемы с запуском: завести авто не получается даже спустя несколько минут (со временем работа двигателя все ухудшается). При этом весь оставшийся день проблем не возникает.

Убедиться в том, что причина таких сбоев кроется именно в попадании воздуха в топливную систему довольно просто. Для этого достаточно отсоединить трубопроводы высокого давления от инжектора. Далее понадобится напарник — он будет вращать электростартером коленвал. Если из трубопроводов не появляется солярка — значит, туда попал воздух. В этом случае потребуется прокачка топливной системы дизельного двигателя.

Но перед тем как бороться с самой проблемой, необходимо выявить и устранить ее причину.

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Вернутся к началу страницы

Что в итоге

С учетом приведенной выше информации становится понятно, что стабильная работа дизельного двигателя напрямую зависит от чистоты его топливной системы. Чистит инжектор на дизеле рекомендуется не реже одного раза в 12 месяцев или каждые 25-30 тыс. км. пробега (в зависимости от того, что наступит раньше).

Нужно учитывать, что дизельное топливо способно сильно загрязнить систему питания, даже с учетом того, что регулярно меняется топливный фильтр. При этом многих проблем позволяет избежать установка дополнительных фильтров тонкой очистки, которые способны задержать даже микроскопические частицы. Такие фильтры специалисты рекомендуют ставить в топливную магистраль, а также дублировать перед самими форсунками.

Если же говорить о способе очистки сольвентом на работающем двигателе, такое решение позволяет на многих моторах убрать отложения и снять нагар как на форсунках, так и на клапанах. Однако такой способ не может являться гарантией того, что сами форсунки окажутся максимально работоспособными.

Другими словами, чистка форсунок без снятия не позволяет определить, какая форсунка может быть неисправной, какую форму имеет факел распыла и т.д. Получается, без снятия форсунок с двигателя и их проверки на стенде трудно определить, что является основной причиной сбоев в работе, грязь или механические повреждения.
