Плавают обороты на ваз 2114 на холостом ходу

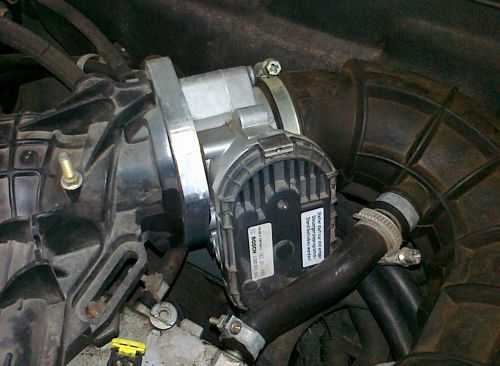

Дроссельная заслонка

Причина поломки — загрязнение дроссельной заслонки. Реакция автомобиля на педаль газа запоздалая, обороты неровные, двигатель глохнет, нужно промыть деталь. Необходимо:

1. Приобрести специальное средство в автомагазине.
2. Демонтировать заслонку.
3. Тщательно промыть.
4. Установить обратно.

Если такие действия не помогают, проблема связана с электроснабжением (см. ниже).

На автомобилях иностранного производства мог выйти из строя демпфер дроссельной заслонки. Тогда при сбрасывании газа мотор будет глохнуть. Деталь отвечает за возвращение заслонки в нормальное положение, устраняя провалы.

Для проверки демпфера нужно:

1. Прогреть мотор до рабочей температуры.
2. Собственноручно открыть заслонку.
3. Резко отпустить.

Деталь должна вернуться почти до предела, приостановиться и до конца дойти не так быстро. Если замедления не наблюдается — демпфер неисправен. Нужно менять, ремонт невозможен.

Загрязнение дроссельной заслонки.

Как устроена и работает система подачи топлива

Увеличение оборотов и мощности двигателя в ответ на нажатие педали газа водителем – это стандартная работа топливной системы, главной задачей которой является формирование топливовоздушной смеси определенной пропорции. В карбюраторных и инжекторных моторах применяют разный принцип дозирования, поэтому и их системы подачи топлива устроены по-разному.

Карбюратор

В карбюраторном моторе смешивание и дозирование выполняет карбюратор, который работает на эффекте Вентури – проходящий поток воздуха утаскивает за собой жидкое топливо и, чем больше площадь контакта воздуха и жидкости, тем сильней проявляется этот эффект. В карбюраторе использована многоступенчатая система подготовки смеси, учитывающая различные режимы работы двигателя, однако всегда соотношение топлива и воздуха зависит от диаметра жиклеров, то есть калиброванных отверстий.

Количество проходящего воздуха зависит от скорости вращения двигателя и состояния дроссельной заслонки, которая в той или иной мере перекрывает его прохождение. Связывает между собой педаль газа и дроссельную заслонку специальный тросик, поэтому, чем сильней водитель газует, тем шире открывается дроссель карбюратора.

ВАЗ 2108 с карбюратором

Переход двигателя на другой режим работы или резкое нажатие водителем на педаль акселератора (газа) приводит к подключению дополнительных систем карбюратора, в которых соответствующие жиклеры обеспечивают иное соотношение топливовоздушной смеси. Таким образом карбюратор неплохо справляется со своей задачей на любых режимах работы силового агрегата, а изменить соотношение смеси можно только установкой новых жиклеров с другим диаметром отверстий.

Инжектор

В инжекторных моторах использован другой принцип – датчик массового расхода воздуха (ДМРВ) определяет количество кислорода, поступившего в цилиндры, а электронный блок управления (ЭБУ) высчитывает оптимальное количество топлива с учетом режима, в котором функционирует двигателя. Перед срабатыванием системы зажигания форсунки впрыскивают в цилиндры определенное количество топлива, благодаря достаточно большому давлению в рампе и особой конструкции клапана, горючее поступает не струей, а распыляется конусом. Такая подача топлива обеспечивает быстрое перемешивание жидкости и газа, благодаря чему перед подачей искры формируется топливовоздушная смесь.

Соотношение смеси в инжекторной системе зависит от:

• температуры двигателя;
• положения педали газа;
• оборотов мотора;
• химического состава выхлопных газов;
• нагрузки на силовой агрегат.

Каждый параметр отслеживает соответствующий датчик, который затем передает информацию в ЭБУ. Блок управления определяет оптимальное количество топлива для текущего режима работы мотора, а затем формирует сигнал определенной длительности. Давление в рампе постоянно, поэтому объем подаваемой в цилиндры жидкости зависит только от того, как долго будет открыта форсунка.

Воздушный фильтр и инжектор восьмиклаппаного мотора, автомобиль ВАЗ 2108

На инжекторные авто ставили механический и электронный привод газа. Разница между ними в том, что механический привод представлял собой тросик, соединяющий педаль газа и дроссельную заслонку с установленным на ней датчиком (ДПДЗ), а электронный привод состоял из:

• электронной педали газа (ее положение отслеживал потенциометр, а по его сопротивлению ЭБУ определял степень нажатия);
• ЭБУ двигателя;
• шагового электромотора;
• пластиковых шестеренок редуктора;
• датчика положения дроссельной заслонки.

В режиме холостого хода (ХХ) педаль не нажата и дроссельная заслонка открыта на самый маленький угол, при этом подача топлива минимальна, ведь мотор работает без нагрузки. Когда водитель нажимает на педаль газа, ЭБУ получает сигнал, затем одновременно увеличивает подачу топлива и посылает на мотор импульс определенной длины. Мотор работает все время, пока на него поступает сигнал, поэтому угол открытия дросселя напрямую зависит от длительности сигнала. ДПДЗ отслеживал положение дроссельной заслонки, поэтому любое отклонение угла открытия от заданного ЭБУ моментально становилось известно блоку управления, после чего он корректировал степень открытия и сигнализировал водителю о неисправности.

Изменение положения педали во время езды приводило к тем же самым процессам, то есть ЭБУ отслеживал режим работы мотора и пожелания водителя, после чего корректировал количество топлива и положение дроссельной заслонки.

Почему дергается двигатель на малых и холостых оборотах

Итак, если машина дергается на холостых, причин для такой неисправности может быть несколько. Чаще всего проблемы затрагивают систему зажигания и систему питания, реже выходят из строя элементы системы управления двигателем или детали внутри ДВС.

• Прежде всего, следует исключить повреждения подушек двигателя, так как усиление вибраций от ДВС в этом случае часто происходит именно на ХХ. Если с подушками все в норме, тогда подергивания силового агрегата могут возникать по причине сбоев в работе одного цилиндра.
• Наиболее распространенной причиной являются свечи зажигания, а также высоковольтные бронепровода. Зачастую свеча зажигания может оказаться поврежденной, грязной от нагара и т.д., в результате чего искра на ней есть, но очень слабая или нестабильная, подается не под тем углом.

К аналогичным симптомам в виде подергивания мотора также приводит повреждение изоляции высоковольтных проводов, когда искра «пробивает». Дополнительного внимания заслуживает и катушка зажигания, коммутатор, модуль зажигания, трамблер. В зависимости от того, какая система зажигания установлена на тот или иной двигатель, все ее элементы нужно проверять поочередно.

После диагностики системы зажигания нужно переходить к системам топливоподачи и подачи воздуха. Как правило, неисправными или загрязненными могут оказаться инжекторные форсунки. Также проверяются топливные фильтры, топливные магистрали следует осматривать на предмет утечек.

Еще добавим, что в случаях, когда двигатель дергается на холостых, необходимо убедиться в том, что в нормальном состоянии находится не только топливный, но и воздушный фильтр.

Дело в том, что если фильтр воздуха грязный, двигателю может быть недостаточно кислорода для приготовления правильной по составу топливно-воздушной смеси. То же самое справедливо и в случаях, когда в системе питания происходит завоздушивание или на впуске имеет место подсос лишнего воздуха.

В любом случае, смесь может оказаться слишком обогащенной или обедненной, при этом не происходит нормального и своевременного сгорания такого заряд в цилиндре. Параллельно в подобной ситуации еще сильнее покрываются нагаром свечи, дополнительно ухудшается искрообразование.

На инжекторных моторах причиной подергивания на холостых в ряде случаев является электронная система управления двигателем (ЭСУД). В подобной ситуации следует учитывать, что указанная система включает в себя целую группу различных электронных датчиков и исполнительных устройств, которые обмениваются данными с контроллером (ЭБУ).

Еще одной возможной причиной подергивания двигателя на холостом ходу являются неполадки в области дроссельной заслонки и проблемы с РХХ (регулятор холостого хода). Сам регулятор холостого хода является шаговым электродвигателем, который перекрывает канал для подачи воздуха в обход дроссельной заслонки.

В случае некорректной работы и сбоев регулятора, а также при скоплении большого количества грязи и нагара на заслонке, холостой ход становится нестабильным. В этом случае двигатель не только дергается, но и часто сильно плавают обороты на холостых.

Такое «плавание» оборотов может проявляться на холодном двигателе и исчезать с прогревом. Также обороты в ряде случаев скачут и плавают как на холодную, так и на горячую. Для решения проблемы нужно почистить дроссель, а также проверить РХХ

Еще важно учитывать, что на многих авто после чистки необходимо также обучать дроссельную заслонку

Почему на ВАЗ 2114 плавают обороты на холостом ходу?

Главные причины, что приводят к неисправной работе двигателя ВАЗ 2114 на холостом ходу, напрямую зависят от датчиков, что передают показания на автоматизированный блок управления.

Поломка электромагнитного клапана, загрязнения фильтра и свечей зажигания, моральный износ прокладок, заглушек и высоковольтных проводов приводит к тому, что на машине ВАЗ 2114 плавают обороты. Жизненно необходимо безошибочно распределить утилизацию отработанных газов, внимательно следить, что бы все звенья, что отвечают за работу этой схемы всегда были в рабочем состоянии

Важно проверить детали внешнего коллектора и цилиндры двигателя автомобиля. Очень важно очистить карбюратор при включенном моторе горючей жидкостью во всех стыках

Обезопасить от попадания воздуха, иначе автомобиль сильно задергается. Именно по данной причине необходимо найти прокладку или элемент заглушки, что вышла из строя и своевременно заменить.

Электромагнитный клапан

Далее необходимо внимательно осмотреть впускной коллектор на предмет герметичности. Если здесь всё хорошо, переходим к следующим элементам технического устройства ВАЗ 2114, что необходимо оберегать от неполадок для того, что бы обеспечить бесперебойную работу двигателя без неполадок.

Осмотр провода питания. ВАЗ 2114 с мотором, который оснащенный карбюратором и специальным клапаном для возможности работы на холостом ходу.

Этапы проверки:

• обязательно отсоединить;
• прогреть двигатель;
• проверить будет ли щелчок при подключении провода, если нет, то необходимо сразу же заменить. После замены необходимо очистить жиклер и проверить снова по данной схеме, что бы окончательно убедиться в том, что механизм рабочий.

Исправность системы EGR

При неверной работе карбюратора первое, что необходимо сделать – правильно отрегулировать устройство путём оборачивания винтов качества топлива.

«Плавание» оборотов в основном происходит через заклинивание клапана, что отвечает за регуляцию отработанных газов и находиться в выпуском коллекторе. Именно по этой причине необходимо по мере необходимости чистить седло клапана от рабочего загрязнения специальным аэрозолем для очищения карбюратора, но необходимо уберечь диафрагму датчика от попадания на неё жидкости. Если всё сделано правильно, но нет нужного результата, необходимо заменить устройство.

Сразу переходим к измерению электрического сопротивления на контактах – ведь это главное условие исправной работы. Что бы провести диагностику нужно воспользоваться специальным тестером – мультиметром, предварительно перевести его в режим «омметр».

Схема проверки: выключить зажигание, убрать колодку подключения. Затем измеряем сопротивление на контактах устройства. Спектр оптимальных показаний достаточно немалый – от сорока до восемьдесят Ом. Для начала замеряем контакты А-В и С-D, затем В-С и А-D. Во втором случае показатель правильной работы «обрыв цепи» или же «бесконечность».

Если значения отличаются от вышеупомянутых, то регулятор неисправный и работать с ним невозможно. Более того, это одна из очень распространенных причин появления плавающих оборотов двигателя, за обнаружением подобного следует обязательная замена.

Очень важно до устранения детали, отключить электропитание. Затем установка и калибровка нового регулятора холостого хода, возвращение на постоянное место клеммы и уже через минут десять можно включить зажигание, при этом двигатель работать не должен

Отказ РХХ и исправность датчика массового расхода воздуха

Отказ нужного регулятора – одна из основных причин появления плавающих оборотов, что приводит к демонтажу устройства

Здесь очень важно оставить включенным блок питания, ведь электронный блок сам по себе не проведёт калибровку. Устройство расхода воздуха нужно почистить специальным аэрозолем для карбюраторов, хотя данное действие помогает не всегда! В данном случае заменить

Дроссельную заслонку при необходимости чистят щёткой и ватными палочками, предварительно смочив их раствором, продуваем все каналы и патрубки воздухом от насоса для накачивания шин.

Канал, что отводит газы из кратера полностью заливаем раствором, ведь диаметр кратера небольшой и по-другому никак данную операцию не исполнить.

В статье рассмотренные главные пункты работы по устранению в машине плавающих оборотов при холостом ходу. Если всё будет сделано по данной инструкции, проблема будет устранена, но если положительного результата не будет достигнуто – обязательно обратитесь на СТО за помощью к квалифицированным мастерам. Без решения данной проблемы пользоваться машиною не безопасно!

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Дроссельная заслонка

Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.

Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Датчик скорости

Датчик расположен на верхней панели коробки передач. В случае выхода его из строя глохнет двигатель, будут заметны проблемы с повышением расхода топлива, плохая работа спидометра, сниженная мощность мотора, отключение по странным причинам. Проверку осуществляем с помощью мультиметра:

1. Снимаем датчик с коробки.
2. Устанавливаем на тестере в режим изменения переменного напряжения;
3. Замыкаем щупы тестера на контактах: первый – идущий к приборной панели (он по центру), второй – на контакт массы;
4. На передней части корпуса вы увидите шток, его вращение влияет на работу, соответственно, для тестирования нам нужно его покрутить.

Если во время вращения нет всплеска напряжения на приборе, значит устройство неисправно.

Признаки нестабильной работы двигателя ВАЗ-2114 на холостых

В первую очередь в глаза бросается вибрация. Действительно, её не заметить невозможно — она передаётся на рулевое колесо, на рычаг переключения передач, а иногда начинает вибрировать и весь кузов. Мало того, что сама по себе вибрация — не самое приятное явление, она может сигнализировать о поломке или необходимости обслуживания очень многих узлов и систем.

Причины вибрации двигателя ВАЗ-2114

Если мотор работает вполне нормально в переходных режимах и на средних, высоких оборотах, не стоит спешить делать выводы о неисправности системы холостого хода. В первую очередь, проанализируем симптомы, а они могут быть такими:

1. После пуска двигатель вибрирует на холодную, при этом обороты могут плавать от 800 до 2000 оборотов самопроизвольно. При этом после прогрева вибрация может отсутствовать и холостые будут в нормальном диапазоне, 800-850 об/мин.
2. После прогрева двигателя вибрация не исчезает.
3. На холодную холостые нормальные, после прогрева обороты плавают, и мотор колотит.
4. Холостые могут пропадать во время движения, при езде накатом или на перекрёстке после кратковременного вибрирования. При этом можно поймать обороты педалью акселератора.

Наша редакционная тачка! ВАЗ-2114. Если не регулировать клапана, то вибрировать будет ого-го!

Вибрация на холостых. Под прицелом — зажигание

Одна из основных причин вибрации на холостых в инжекторном двигателе — некорректная работа системы зажигания.

Даже в том случае, когда в цилиндр подаётся топливо-воздушная смесь в нужном количестве и вовремя, пропуск искры, постоянный, или периодический, обязательно приведёт к вибрации. Причём на средних и высоких оборотах двигатель может работать стабильно, с номинальным расходом топлива и хорошей динамикой.

В первую очередь проверяем вот что:

1. Любые пропуски в искрообразовании приведут к неравномерному выбросу выхлопных газов, проверить это можно просто рукой, подставив её к выхлопному патрубку глушителя, пропуски будут сразу слышны.

У исправного двигателя должен быть равномерный выхлоп

Пробой высоковольтных проводов может стать причиной вибрации двигателя

Проверяем свечи зажигания, поочерёдно снимая колпачки

Меняем модуль зажигания

Кроме этих проблем, могут возникнуть сложности в работе электроники, это касается в основном инжекторных двигателей. А на ВАЗ-2114 устанавливались только такие, исключением в линейке Самар-2 стали ВАЗ-2115 – тут были карбюраторные версии.

Электроника и датчики как причины вибрации

Ещё одним подозреваемым в истории с вибрацией двигателя на холостых становится электронный блок управления двигателем. Ремонтировать его никто не станет, чаще всего он подлежит либо замене, либо перепрошивке. К примеру, в инжекторных моторах с контроллером Бош 7.9.7+, часто помогает перепрошивка ER19 вместо штатной ER16, расход топлива остаётся в пределах нормы, а вибрация пропадает.

Кроме ЭБУ виноватыми могут оказаться датчики:

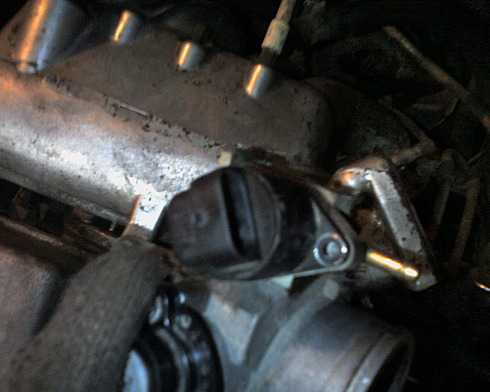

1. Регулятор холостого хода. Датчик регулятора крепится на корпусе дросселя, а для его проверки нужно снять клеммы, при помощи мультиметра в режиме омметра проверить сопротивление между контактами. Номинальное значение — 60-80 Ом. Если датчик не выдаёт нужного сопротивления, заменяем его новым.

Проверяем регулятор холостого хода

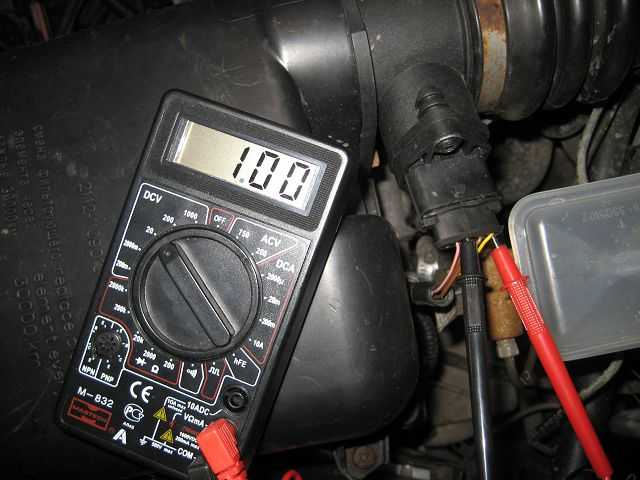

Проверяем датчик массового расхода воздуха

Неполадки и способы их устранения

Причин нестабильного холостого хода – масса, причем они относятся, как к карбюраторным двигателям, так и инжекторным и даже дизельным, как к конструкции старого типа, так и с новой педалью Е-газа, которой так гордится АвтоВАЗ. Начнем с проблем, происходящих в моторах карбюраторного типа:

1. Произошло обеднение топливно-воздушной смеси. Для устранения неполадки достаточно всего лишь произвести регулировку до уровня восьмисот оборотов.
2. Нестабильный ход может произойти и по причине износа карбюраторного клапана. В таком случае, двигатель работает исключительно при вытянутом режиме подсоса. Для устранения проблемы, нужно заменить дефектную деталь на новую.
3. Случается и так, что загрязняются каналы системы. Тогда горючее не получает нужной порции воздуха и приводит к сбою. Здесь достаточно лишь прочистить каналы.

В инжекторном типе мотора причин сбоя не меньше.

1. Первое, что можно проверить — это подсос воздуха. Обязательно проверьте соединение впускного коллектора с цилиндрами, не износились ли там прокладки. На том же коллекторе стоят резиновые заглушки, если они треснули, лучше заменить их. Проверить все это можно купив в магазине очиститель карбюратора, или любую другую горючую вещь, заведите машину и обрызгайте все стыки, если будет подсос то машина начнет дергаться, в том месте и ищите.
2. Могут вызывать пробелы в оборотах и сбои в датчике РХХ (регулятор холостого хода), бывает достаточно снять его и почистить или осмотреть его на повреждения и при необходимости поменять.
3. Не лишним будет проверить и дроссельный узел, так как и он не является сильным местом четырнадцатой модели. Возможно, что дроссельная заслонка просто засорилась, что и дает сбои на всю систему. Почистить ее совсем не сложно, эту работу вполне можно выполнить и самостоятельно.
4. Износ или загрязнение свечей также влияет на холостой ход, впрочем, как и на всю работу двигателя. Это, пожалуй, самая быстро решаемая проблема, которую можно убрать пятиминутной заменой старых свечей на новые.

А вот проблемы с электронным оборудованием, в частности прославленным Е-газом, это уже гораздо сложнее. Здесь наблюдается:

• сбой регулятора (РХХ);
• поломка датчика ДМРВ;
• выход из строя клапана EGR (адсорбера);
• повреждение проводов.

Регулятор проверяется при помощи мультиметра. Если прибор выдает недопустимые значения, выше 80 Ом, значит, нужно заменять регулятор на новый, так как ремонт его будет проблематичен.

Если регулятор находится в норме, то нужно проверить датчик ДМРВ. Проверка заключается в следующем: отключается разъем и включается мотор.

Если динамика оборотов, при изначальной полторы тысячи оборотов, увеличивается, нет сомнений, что поломка кроется именно в датчике. Как показывает практика, 80% неисправностей ВАЗ-2114 кроется именно в этой детали.

Неустойчив к длительной работе и EGR, регулирующий выброс отработанных газов. Когда он выходит из строя, нормализовать работу можно путем очистки клапана.

И последнее, что следует проверить – это состояние воздушных фильтров, которые у четырнадцатой засоряются довольно часто и саму систему зажигания.

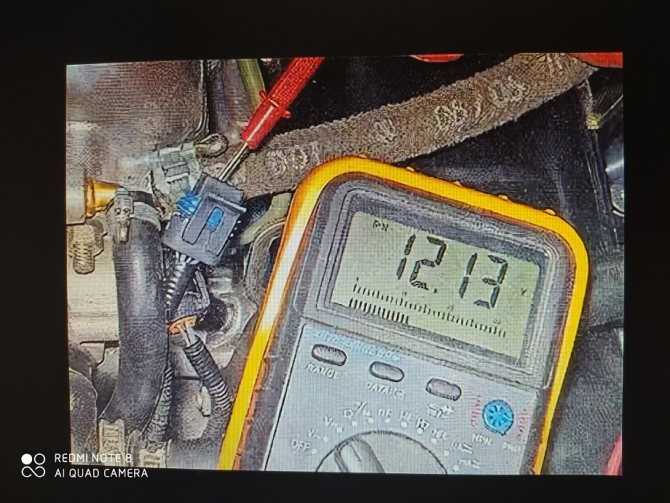

Проверка электрической цепи РХХ.

Что можно самостоятельно сделать при проверке электрической цепи регулятора холостого хода ВАЗ 2107? Замер напряжения на колодке подключения к блоку управления и замер сопротивления обмоток электродвигателя регулятора. Для измерения нужно иметь тестер. Порядок диагностики приводится ниже:

1. Отсоединить колодку со жгутом проводов от регулятора. Он находится на дроссельном узле.
2. Включить зажигание.
3. Тестер настроить в режим измерения напряжения в диапазоне от 0 до 20 вольт.
4. Щуп от тестера со знаком «минус» подсоединить к массе автомобиля.
5. Щуп от тестера со знаком «плюс» по очереди подсоединить к выводам «А» и «D» на колодке жгута. Напряжение между массой и выводами должно соответствовать 12 вольт. Если нет напряжения, возможно, не исправлен контроллер.
6. Далее тестер перевести в положение измерения сопротивлений. Измерить сопротивление первой обмотки между клеммами «А» и «В». Измерить сопротивление второй обмотки между клеммами «С» и «D». На обеих обмотках должно быть по 52 Ом. В других вариациях измерений между клеммами прибор должен показывать обрыв цепи. Если тестер показывает обратное, то электромотор неисправен.

Нарушение работы РХХ.

Электромотор не единственный узел в регуляторе, который может сломаться, есть ряд других поломок:

• окисление контактов разъемов, обрыв проводов;
• загрязнение штока, препятствующее движению;
• порвалось уплотнительное кольцо;
• износ резьбы винта на штоке.

Из вышеперечисленных поломок самая распространенная — это загрязнение штока. Если в процессе эксплуатации длительное время не проводился технический уход дроссельного узла, возможен нагар на штоке регулятора. Для удаления грязи, нужно снять РХХ и промыть ацетоном.

Периодически нужно чистить шток. Иначе увеличивается нагрузка, которая может вывести из строя ЭБУ. Тогда придется обращаться к специалистам СТО.

Неполадки в ДМРВ – датчике массового расхода воздуха.

ДМРВ находится в воздуховоде между дроссельной заслонкой и фильтром очистки атмосферного воздуха. Он показывает объем поступающего воздуха из атмосферы во всасывающий коллектор. По этим данным блок управления рассчитывает количество горючего, необходимого для текущего режима работы ДВС.

При неисправности датчика, на панели горит лампа «Проверьте двигатель». Параллельно с этим возможен ряд признаков поломки:

1. Расход горючего увеличен.
2. Обороты холостого хода увеличены.
3. Нарушается динамика автомобиля из-за снижения мощности.
4. Невозможно запустить ДВС, даже на «горячую».
5. Обороты меняются при любом положении дросселя, даже под нагрузкой двигателя.

Такие датчики не ремонтируются, а меняются. Поэтому необходимо убедиться точно, что причина в нем. Часто причиной может быть загрязнение платиновой нити внутри прибора, ее можно почистить. Или причина подсоса воздуха через поврежденный воздуховод.

Подсос воздуха через трещины в шлангах и уплотнениях.

Много есть мест, откуда лишний воздух может попасть во всасывающий коллектор, минуя ДМРВ. Горючая смесь обедняется, обороты уменьшаются, мощность падает. ЭБУ пытается исправить эти ошибки. Происходит сбой в системе, частота оборотов и «тяга» не соответствуют заданным параметрам. На панели аварийная лампочка «Проверьте двигатель» не горит. Из этого вывод: датчики работают, а ДВС где-то подсасывает воздух.

Есть несколько мест подсоса воздуха, куда стоит обратить внимание, это:

• коллектор со своими прокладками, всевозможные стыки, прокладки под оборудованием, прикрепленным к коллектору;
• вакуумный усилитель тормозной системы и его шланги:
• блок дроссельной заслонки;
• вакуумные патрубки.

У ВАЗ 2114 низкие обороты на холостом ходу

Что же необходимо сделать, чтобы отрегулировать работу столь важной части автомобиля?

Регулятор холостого хода

Теперь пришёл черёд включить электропитание. Двигатель следует завести. Если исправить проблемы так и не получилось, то придётся разбирать регулятор второй раз. Если же и следующая попытка окажется неудачной, то водителю следует порекомендовать перепрошить бортовой компьютер.

Это может быть актуально для тех, кто приобретал автомобиль на вторичном рынке, однако перепрошивка — это крайняя мера. Обычно всем автовладельцам достаточно разобрать регулятор и отремонтировать его.

Плавание оборотов на автомобилях с электронным дросселем

В отличие от систем IAC, электронные блоки управления двигателем напрямую управляют открытием дроссельной заслонки и не требуют отдельного регулятора. При этом дроссельная заслонка оснащается не одним, а двумя датчиками положения, а ЭБУ впрыска постоянно отслеживает движение механизма управления.

Однако механизм «автоматического обнуления» был сохранен, хотя и в измененном виде. Согласно информационному письму АвтоВАЗа No. 7-11 от 7 февраля 2011 года адаптация электронной дроссельной заслонки осуществляется при включении зажигания с выдержкой не менее 30 секунд и при температуре не менее 7 ° С.

Падение холостого хода на прогретом двигателе инжектор ВАЗ 2110

В зависимости от типа регулятора адаптация нуля происходит по разному алгоритму. Например, M74 делает это:

Во время адаптации контроллер дважды открывает заслонку под другим углом, а затем пытается ее закрыть. При этом Bosch ME 17.9.7 пытается довести амортизатор до полного раскрытия.

Окончательная адаптация происходит уже под нагрузкой, при разгоне (по той же букве необходимо на второй передаче довести обороты до 4000). Если в системах РХХ засорение штока и канала регулятора было основной причиной плавучести, то в системах с электронным газом критично состояние самого дросселя и его правильная адаптация. Это нужно делать после очистки дроссельной заслонки. Чтобы начать процедуру адаптации без диагностического оборудования, снимите аккумуляторную массу на 8-10 минут: в этом случае память адаптации сбрасывается, так как она энергонезависима

Обратите внимание, что память контроллера будет сброшена таким же образом при обычной замене батареи – в этом случае необходимо перенастроить дроссельную заслонку

Причиной плавающей скорости также является нарушение контакта в разъемах педали акселератора и дроссельной заслонки. Управление дроссельной заслонкой осуществляется по замкнутой цепи: ЭБУ постоянно считывает данные о положении педали, по установленному алгоритму устанавливает дроссельную заслонку на желаемую степень открытия, отслеживая ее положение датчиком, встроенным в корпус амортизатора. Окисление или ослабление контактов приводит к тому, что ЭБУ получает случайно изменяющуюся информацию о положении педали или положении дроссельной заслонки, пытаясь это компенсировать – в результате обороты меняются без какого-либо воздействия на педаль. Это было характерно для автомобилей с первой версией, где были колебания скорости и ошибка коррекции P2135 (несовпадение датчиков положения дроссельной заслонки).

Распиновка разъема дроссельной заслонки:

При большом пробеге проблемы возникают из-за механического износа. Со временем сам демпфер и момент трения картера моста изнашиваются, вызывая люфт. Управляется попыткой повернуть заслонку дроссельной заслонки – отдачи не должно быть, при нажатии заслонки в разные стороны должно быть сразу небольшое усилие (редуктор вращает вал электродвигателя). Неисправный амортизатор требует замены, ремкомплекты не предусмотрены. После замены необходимо обязательно адаптировать новый амортизатор.

также возможно, что поплавок оборотов сопровождается фиксацией ошибки P1335 («положение амортизатора вне допустимого диапазона»). В первую очередь, это связано с дефектами датчика массового расхода воздуха: на основании неверных данных о расходе воздуха контроллер вычисляет физически невозможное положение дроссельной заслонки, а попытки выровнять холостой ход заставят ее плавать, чего нельзя быть устраненным обратной связью. Однако проверить ДМРВ тестером на автомобилях ВАЗ с электронной дроссельной заслонкой невозможно, так как, в отличие от предыдущей серии, ДМРВ здесь используется не с аналоговым выходом (напряжение пропорционально расходу воздуха), а с частота единица (частота импульсов зависит от расхода). В этом случае стоит обратиться к диагносту. Причем эта ошибка может быть вызвана как реальной неисправностью, так и дефектами прошивки самого контроллера: согласно информационной букве n. 95-12, если ошибка P1335 встречается на машинах с контроллерами M74 без физических дефектов датчика, ЭБУ необходимо обновить до обновленной версии.
