Момент затяжки болтов коренных и шатунных шеек ваз 2106

Рекомендуемый момент затяжки

Перед тем как приступить к затяжке, необходимо соблюсти несколько условий:

1. Максимально очистите рабочую поверхность отверстия и резьбовое соединение винта. До этого вам нужно будет удалить загрязнения из впускного коллектора, блока и самого цилиндра. Старайтесь не повредить поверхность деталей, особенно если будете использовать металлическую щетку. В большинстве случае для очистки лучше обойтись простой ветошью.
2. Обработка смазкой отверстий для винтов обязательна. Перед вкручиванием болтов в слепые гнезда нужно брать небольшое количество смазывающего состава, иначе вы не сможете вкрутить их до упора.
3. Если вы ставите новые болты, смажьте их резьбу небольшим количеством чистого моторного масла. У старых крепежей достаточно просто очистить ее.

Затягивать крепежи ГБЦ автомобиля ВАЗ-2106 нужно по схеме:

• центральные (1 и 2);
• по два сверху и снизу, расположенных по бокам от центра (3, 4, 5, 6);
• крайние правые (7, 8);
• крайние левые (9, 10);
• 11 винт (только на третьем круге).

Работать нужно в соответствии со схемой, используя динамометрический ключ

Потому так важно соблюдать момент затяжки, как в таблице:

Номер круга	Требуемый момент затяжки, кгс/м
1	3,5-4,1
2	10,5-11,5
3	затягивается только 11 винт с моментом 3,5-4

Делать работу в три приема необходимо, чтобы избежать деформации блока цилиндров. На первом круге вы фиксируете крышку головки блока, а на втором окончательно затягиваете. На третьем круге вам не потребуется трогать основные крепежи, а заняться только одиннадцатым, расположенным вне основной группы.

Когда болтам требуется замена

Перед тем как вы приступите к затяжке болтов, следует осмотреть их. Визуальной оценки состояния недостаточно, необходимо проверить параметры крепежа. Он должен:

• иметь размеры 12/120 мм;
• быть с целой резьбой;
• не иметь искривлений по всей длине.

Некоторые мастера рекомендуют регулярно вкручивать в ГБЦ новые болты. Другие придерживаются правила, что замену проводить нужно только в том случае, если крепеж вкручивается в гнездо туго. Лучше всего не скупиться на болты, так как при использовании заведомо растянутой комплектующей увеличивается риск поломки ее металла. Последствия этого пpaктически непредсказуемы, в большинстве случаев восстановить работу силовой установки можно будет только с помощью специалистов.

Проверка шатунных и коренных шеек двигателя модели 1MZ-FE Toyota Camry 2001

Инструменты:

• Микрометр
• Развертка
• Станок для шлифовки коленвала
• Молоток с пластиковым бойком
• Динамометрический ключ
• Насадка на вороток 12 мм

Детали и расходники:

• Коленчатый вал
• Ветошь
• Вкладыши коленчатого вала
• Калибровочная проволока
• Моторное масло
• Болт крышек коренных подшипников
• Краска
• Коренные подшипники

1. Снимите поршень и шатун.

2. Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях, провернув коленвал на 90 градусов.

Измерение диаметра шатунных и коренных шеек

Диаметр коренной шейки:

стандартный – 60,988–61,000 мм.

Диаметр шатунной шейки:

стандартный – 52,992–53,000 мм.

Примечание:

Если значения диаметров выходят за указанные пределы, проверьте масляные зазоры. При необходимости перешлифуйте или замените коленчатый вал.

3. Очистите каждую коренную шейку и вкладыши. Проверьте поверхность каждой коренной шейки и вкладышей на наличие точечной коррозии и царапин.

Поврежденные вкладыши коленвала

Примечание:

Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.

4. Установите нижние упорные полукольца на крышку коренного подшипника №2, ориентировав смазочные канавки наружу.

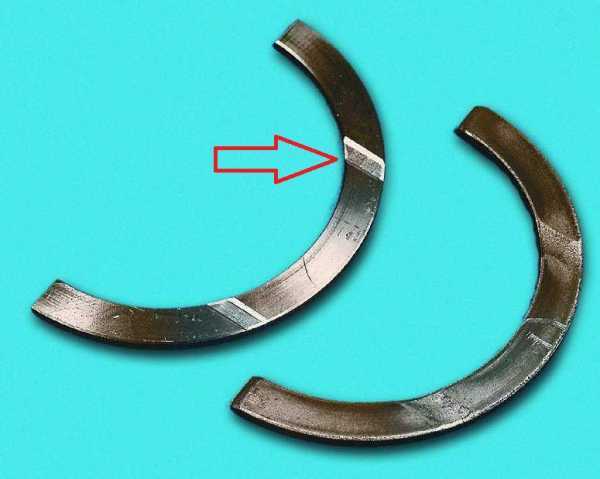

Смазочные канавки упорного полукольца

5. Уложите коленчатый вал в блок цилиндров.

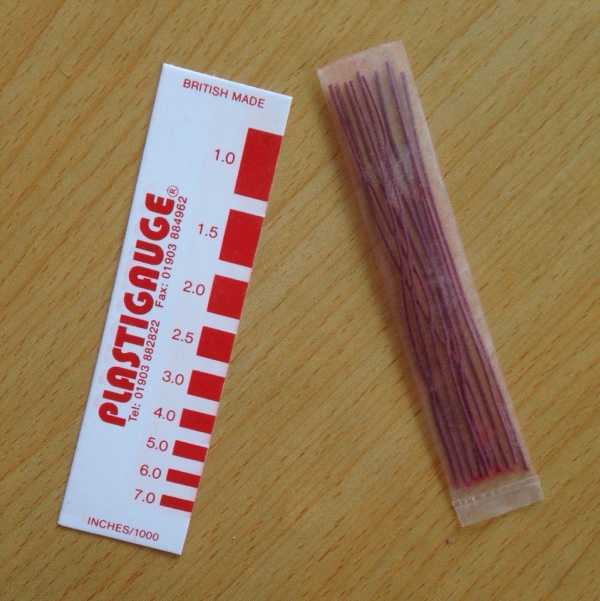

6. Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.

7. Установите коренные подшипники.

Установка коренных подшипников

8. Нанесите слой моторного масла на резьбу и под головки болтов (с 12-гранной головкой).

9. Временно установите восемь болтов крепления крышек подшипника.

10. Используя болты как направляющие, вставьте крышку подшипника таким образом, чтобы зазор между ней и разъемом блока цилиндров составил менее 6 мм.

Величина зазора между крышкой коренного подшипника и разъемом блока цилиндров

11. Используя молоток с пластиковым бойком, осадите крышки подшипников так, чтобы они плотно прилегали.

Присадка крышек коренных подшипников

12. Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников, установите их. Равномерно затяните шестнадцать болтов крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке.

Порядок затягивания болтов крышек коренных подшипников

Примечание:

Если при затяжке какого-либо болта не достигается требуемый момент затяжки, замените болт.

13. Нанесите метки краской на переднюю часть болтов головки блока цилиндров.

14. Затяните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения.

Правильное положение метки при затягивании болтов головки блока цилиндров

15. Установите старые уплотнительные шайбы на стяжные болты крепления крышек коренных подшипников. Равномерно затяните стяжные болты крепления крышек коренных подшипников в несколько проходов моментом затяжки 27 Н·м в последовательности, показанной на рисунке.

Последовательность затягивания болтов крепления крышек коренных подшипников

16. Снимите крышки коренных подшипников, как указывалось выше. Измерьте максимальную ширину сплющенного пластикового калибра, определив по ней величину радиального масляного зазора.

Пластиковый калибр, показывающий величину радиального масляного зазора

Масляный зазор:

• коренные подшипники №1 и №4 –
• стандартный – 0,014–0,036 мм;
• максимальный – 0,05 мм;
• коренные подшипники №2 и №3 –
• стандартный – 0,026–0,048 мм;
• максимальный – 0,06 мм.

Примечание:

Если масляный зазор больше максимального, замените подшипники. Если необходимо, перешлифуйте или замените коленчатый вал.

Примечание:

При замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы. Если номер размерной группы вкладышей невозможно определить, выберите нужный вкладыш по таблице, путем складывания числа размерной группы блока цилиндров с числом размерной группы коленчатого вала. Существует пять стандартных размерных групп вкладышей, обозначенных «3», «4», «5», «6» и «7» (шейки №1 и №4), «1», «2», «3», «4», «5» (шейки №2 и №3) соответственно.

Местоположение номерных маркировок:

1 – номерные маркировки.

В статье не хватает:

Качественных фото ремонта

Момент затяжки для колесных болтов

Бывает после выполнения ремонтных работ ходовой части автомобиля, когда кажется, что самая трудная работа осталась позади и осталось лишь прикрутить колесо мы не рассчитав своих сил заламываем болт или шпильку.

Чтобы избежать такого рода проблем, нам не плохо было бы обзавестись динамометрическим ключом и знать усилие затяжки крепежей для нашего автомобиля.

Также это важно знать и чтобы не слишком слабо затянуть, потеря колеса при движении чревата намного худшими проблемами.МОМЕНТ ЗАТЯЖКИ БОЛТОВ НА КОЛЕСАХ ЛЕГКОВЫХ АВТОМОБИЛЕЙ
Время на чтение: 3 минуты

После выполнения ремонтных работ ходовой части автомобиля многим новичкам кажется, что самая трудная часть работы осталась позади. Но чтобы прикрутить колесо, некоторые, не рассчитывая собственных сил, заламывают болт или шпильку. Эта проблема актуальна среди многих водителей. Для избежания неблагоприятных последствий необходимо приобрести динамометрический ключ, а также освоить навыки.

Что нужно, чтобы правильно затянуть колесные болты

Многие часто задаются вопросом, с каким усилием затягивать колесные гайки можно в домашних условиях. Вроде этот процесс с первого взгляда кажется достаточно простым.

Прежде чем приступить к поэтапному действию, человек должен подготовить определенные инструменты. Очень часто автовладельцы самостоятельно выполняют эти действия в домашних условиях и, не рассчитывая своих сил, срывают резьбу.

Это происходит из-за того, что новичок достаточно сильно надавливает на болты.

Момент затяжки колесных болтов осуществляется с подготовкой необходимых инструментов. Чтобы выполнить процесс грамотно, необходимо приобрести специальный динамометрический ключ. Без этого инструмента сложно представить процесс затяжки болтов.

Как отполировать лобовое стекло своими руками видео

Как правило, пневмогайковерт регулирует момент затяжки элементов на конструкции. Если не затянутый болт выступает в передней части, тогда во время перемещения на транспортном средстве будет ощущаться дискомфорт. То есть машину будет немного «трясти». Ведь основная нагрузка приходится на рулевое колесо.

Процесс затягивания колесных болтов: поэтапные действия

Чтобы конструкции надежно были зафиксированы с необходимым моментом, существует специальная таблица затяжки болтов динамометрическим ключом. Например, если их количество четыре (1-3-4-2), 5 болтов (1-4-2-5-3) или 6 болтов (1-4-5-2-3-6).

Сам процесс осуществляется следующим образом:

• Требуется надеть колесо на выступ центральной части ступицы, и поставить направляющие шпильки напротив соответствующих отверстий.
• Далее придется вручную закрутить болты достаточно крепко, чтобы колесо не соскочило с места.
• После выполнения всех действий необходимо взять инструмент с выставленным моментом и затянуть колеса в правильном порядке.

Какая сила и момент затяжки должны быть

Грамотная затяжка гаек колес легковых автомобилей осуществляется при помощи динамометрического ключа. На нем можно установить необходимый момент затяжки гаек. Если усилие будет его превышать, тогда ключ начнет проскальзывать. Определив, с какой силой придется затягивать гайки на колесах, можно приобрести данный инструмент. Стоимость такой разработки начинается от 1400 рублей* и выше.

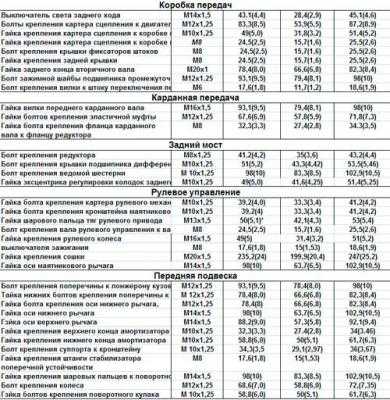

Таблица затяжки болтов динамометрическим ключом

В последнее время многие автовладельцы устанавливают облегченные колесные гайки литых дисков, изготовленные из алюминия. Они смотрятся стильно.

Определить все эти параметры позволит специальная таблица усилия затяжки данных колесных болтов в зависимости от производителя и модели.

Для того, чтобы правильно установить колеса, необходимо при помощи динамометрического ключа равномерно ослабить колесные болты и гайки до рекомендованного момента затяжки. Каждый автопроизводитель устанавливает собственное усилие затяжки колесных болтов, измеряемое в Ньютон-метрах (НМ). Момент затяжки колесных болтов автомобиля можно узнать из нижеприведенной таблицы.

Установка ГБЦ

Когда ремонт головки блока завершён либо заменена прокладка, механизм необходимо установить на место. Монтируется ГБЦ с помощью таких инструментов:

Порядок действий по установке таков:

Выбраковка болтов ГБЦ

Болты, удерживающую головку блока, при каждом демонтаже узла рекомендуется менять. Однако делают это довольно редко и ограничиваются обычным осмотром резьбы. Если она в порядке, то болты используют повторно. Нужно учитывать, что новый болт имеет размер 12*120 мм. Если же длина существенно отличается или крепёж при попытке его вкручивания в блок цилиндров идёт с трудом, то это может свидетельствовать о растяжении и необходимости замены болта. При затяжке ГБЦ заведомо растянутым болтом есть вероятность его обрыва.

Если с ГБЦ ВАЗ 2106 возникли неисправности, вследствие чего нарушилась нормальная работа силового агрегата, устранить неполадку можно самостоятельно без посещения автосервиса. Для этого необходимо подготовить соответствующий инструмент, ознакомиться и следовать пошаговым инструкциям.

Источник

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров

А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Понять, что нужно затягивать болты на ГБЦ, водители смогут по следующим признакам:

Если будет замечена утечка автомобильного масла в месте соединения блока и головки. Такой признак неисправности может проявиться как от ослабления фиксаторов, так и из-за изношенности уплотнительной прокладки

Поэтому при ремонте нужно обратить внимание на состояние болтов и уплотнительной прокладки.
Устранить неполадки и заменить вышедший из строя элемент можно будет только после разборки двигателя. А при затяжке болтов нужно учитывать значимость этого момента и обязательно соблюдать правила выполнения работ, чтобы избежать многочисленных проблем, которые могут грозить в дальнейшем легковому автомобилю.
По мнению водителей с немалым опытом, производить затяжку болтов автовладельцы должны после 3 тыс

пробега, объясняя это тем, что фиксаторы постоянно ослабевают, так как двигатель ВАЗ-2106 постоянно функционирует.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Назначение подшипников скольжения

В конструкции моторов внутреннего сгорания присутствуют тысячи малых и больших деталей. Среди них, коленчатый вал является одной из наиболее крупных деталей. Коленвал является одним из важных элементов в моторе.

При помощи коленвала, поступательное движение поршней переходит во вращательное. Это вращательное движение затем через трансмиссию передается на ведущие колеса машины. Коленвал — дорогостоящий элемент, сложный в изготовлении. Поэтому в конструкции мотора, предусмотрены некоторые особенности, с целью продления его службы.

Вкладыши относятся к таким особенностям. Различают коренные и шатунные. Коленчатый вал должен долго и непрерывно вращаться, поэтому для него необходимо было создать благоприятные условия, при которых исключается его преждевременный износ.

Установка роликовых, либо шариковых подшипников, в не решит проблему, поэтому были придуманы специальные подшипники скольжения, способные справиться с этой задачей. В составе вкладышей используются более мягкие металлы, чем металл для коленвала. Они принимают на себя основную нагрузку и износ, а коленвал дольше остается целым.

Дополнительно, эти изделия покрыты сверху анти фрикционным слоем (против трения). Подшипники скольжения в местах контакта с валом смазываются маслом, которое туда подается под давлением из смазочной системы.

При правильном зазоре между подшипником скольжения и шейкой вала обеспечивается достаточный уровень смазки, детали не трутся, а скользят в масле. Нужный зазор, кроме этого, поддержит нужное давление в масляной системе.

Если зазор увеличивается, а это неизбежно при эксплуатации мотора, давление в смазочной системе снижается, что приводит к повышению трения и ускорению износа вкладышей и шеек коленвала, в первую очередь.

Вообще недостаточное давление вредит всем узлам и агрегатам, которые сообщаются со смазочной системой. Для опытных водителей, показатели на панели приборов давления масла подскажут приближение капитального ремонта.

Вкладыши выпускаются двух типов – под коренные шейки коленвала и под шатунные. Изготовлены одни по одинаковой технологии, отличаются размерами. Шатунные меньшего диаметра.

Помимо основного размера, существует ряд ремонтных размеров подшипников, разнящийся на 0,25 миллиметров один от другого. Ремонтных предусмотрено всего четыре, значит последний ремонтный размер будет толще начального, на целый миллиметр.

Делаем все своими руками

Иногда неопытные автомобилисты выполняют действия, требующие определенных знаний и умений. И очень часто такие ремонтные работы оборачиваются плачевно для владельцев авто. Мы настоятельно советуем вам осуществлять затяжку штифтов блока цилиндров только если вы уже выполняли такую процедуру. Рассмотрим процесс для автомобиля ВАЗ 2106. Но учтите, каждый отдельный мотор имеет свою специфику работу.

Что подготовить?

В целом вам не понадобится ничего, кроме динамометрического ключа. При затяжке этот специальный ключ будет просто необходим, поскольку только при помощи данного инструмента можно определить момент. В домашних инструментах вы навряд ли сможете найти этот ключ, поэтому вам стоит приобрести его в авто-магазине или взять на время на СТО. Разумеется, бесплатно вам его вряд ли кто-то даст, поскольку его стоимость варьируется от 1 200 рублей (350 гривен) и выше.

Специальный инструмент для затяжки момента

Также стоит отметить, что очень часто «гаражные специалисты» рекомендуют использовать обычный гаечный ключ. Мол, «ну а че с этого будет, ведь сосед по гаражу Петрович на своей «копухе» вообще на глаз закручивал болты, без всяких этих современных штучек»

Чтобы избежать негативных последствий, лучше не слушать таких людей, поскольку далеко не каждый осознает важность данной процедуры

 Загрузка …

Пошаговые действия

Для начала произведите визуальный осмотр штифтов. Если вы видите, что качество болтов неудовлетворительное, то, согласно рекомендациям опытных специалистов, лучше воздержаться от их затяжки

Также обратите внимание на качество самой резьбы. Перед самой натяжкой ее следует смазать моторной жидкостью или другой смазкой

Кроме того, если винты уже эксплуатировались, то их в любом случае нужно заменить на новые

Это, опять же, рекомендации опытных автомобильных мастеров

Кроме того, если винты уже эксплуатировались, то их в любом случае нужно заменить на новые. Это, опять же, рекомендации опытных автомобильных мастеров.

В целом процедура натяжения болтов аналогична другим моделям ВАЗ, но в случае с 2106 она происходит в два этапа. Что касается схемы, то с ней вы можете ознакомиться ниже.

Возьмите динамометрический ключ и затяните все штифты согласно порядку, указанному на схеме. При этом момент протяжки должен составлять 3,5 — 4,1 кгс*м. В первую очередь необходимо натянуть два винта, расположенные посередине. Затем, в целях соблюдения правильного порядка натягиваются по два верхних и нижних штифта, расположенных по бокам от средних элементов. Далее, натягиваются по два крайних штифта — сначала левые, затем правые. При этом элемент под одиннадцатым номером трогать не нужно.
После того, как эти действия выполнены, нужно натянуть штифты еще раз, в такой же последовательности

Обратите внимание, теперь момент затяжки динамометрическим ключом должен составлять 10,5 — 11,5 кгс*м.
После этих действий вам осталось затянуть только винт под номером 11. Сделайте это при помощи динамометрического ключа, а момент должен составлять 3,5 — 4,0 кгс*м.

Собственно, на этом процедуру натяжки можно считать завершенной

Будьте внимательны во время проведения этих работ, поскольку неверные действия могут привести к негативным последствиям в работе 2106 Еще раз необходимо напомнить о соблюдении момента. В случае перетяжки элементов на головке блока цилиндров может появиться трещины. Это, в свою очередь, станет причиной необходимости повторного демонтажа ГБЦ и исправлении поломки

Собственно, на этом процедуру натяжки можно считать завершенной. Будьте внимательны во время проведения этих работ, поскольку неверные действия могут привести к негативным последствиям в работе 2106 Еще раз необходимо напомнить о соблюдении момента. В случае перетяжки элементов на головке блока цилиндров может появиться трещины. Это, в свою очередь, станет причиной необходимости повторного демонтажа ГБЦ и исправлении поломки.

Момент затяжки шатунных болтов

Абсолютно нет разницы какой метод затяжки был вами выбран, а также какой будет использоваться болт старый или же новый, первое что необходимо будет вам сделать это зафиксировать свободную длину для каждого из применяемых болтов. Обязательно произведите запись где был установлен каждый из болтов (то есть в 1, 2 и т.д. цилиндре). После произведенных замеров следует произвести сравнение с длинной новых болтов. В том случае, если болт имеет растяжение больше чем на 0.012 мм, следует его заменить, так как в данном случае он уже потерял свои свойства упругости. Измерение болтов следует производить при помощи точного измерительного прибора. При сборке шатуна головка болта и основание резьбы необходимо будет смазывать машинным маслом или же той смазкой, которую указывает в инструкции производитель (рекомендуемый момент затяжки в разных моделях может быть различным).

Понятие о КШМ

Кривошипно-шатунный механизм, сокращенно КШМ, является для двигателя наиболее важным узлом агрегата. Главной задачей данного механизма является изменение прямолинейных движений поршня во вращательные, а также наоборот. Происходит этот момент вращения за счет сгорания топлива в цилиндрах двигателя.

Как известно газы при сгорании топливной смеси имеют свойство расширяться. Далее они под большим давлением толкают поршни двигателя в низ, а те в свою очередь передают усилие на шатуны и коленчатый вал. Именно за счет специфической формы коленвала в моторе происходит преобразование одного движения в другое, что и позволяет в конечном итоге колесам машины вращаться.

По своим функциям КШМ является самым загруженным механизмом двигателя. Именно этот узел определяет, кокой вид будет иметь тот или иной силовой агрегат и как в нем будут располагаться цилиндры. Связано это с тем, что каждый тип двигателя создается с определенной целью. В одних автомобилях требуется максимальная мощность двигателя, его малый вес и габариты, в других же в приоритете простота обслуживания, надежность и долговечность. Поэтому производители и изготавливают для разных типов двигателей различные виды кривошипно-шатунных механизмов. Разделяются КШМ на однорядные и двухрядные.

Подшипники скольжения, их виды и роль в работе ДВС.

Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).

Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.

Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать

Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);

• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  Образование эмульсии свидетельствует о попадании ОЖ в масло

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

  Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

Снимаем деталь с ВАЗ 2106 для осмотра

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Коренные подшипники на ВАЗ 2106

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

С течением времени на распределительном валу изнашиваются кулачки и шейки

Стук

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

При износе вала и рокеров мощность мотора может снизиться в несколько раз

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.
