Когда надо чистить форсунки

Как почистить форсунки на калине 8 клапанов

Сейчас пойдет речь о самостоятельной чистке форсунок на автомобилях ВАЗ (2109, 2110, 2115, Калина, Гранта с 8-ми клапанными моторами). Как часто этим необходимо заниматься? На этот вопрос нет однозначного ответа. Все зависит от качества топлива. Но в среднем форсунки рекомендуют чистить раз в 20-25 тысяч километров.

Но пробег это не основной показатель, на который стоит опираться. Здесь главное вовремя заметить не корректное поведение двигателя — плавающие обороты, повышенный расход топлива, провалы в динамике и прочее. Все эти факторы могут свидетельствовать о засоренных форсунках.

Чистить форсунки можно не снимая их с двигателя, залив в бензобак специальную жидкость. Но такой метод не всегда является эффективным. И, к тому же, мы не сможем лично увидеть результат. Поэтому преимущественно применяют второй метод — промывка форсунок со снятием.

Здесь есть два способа — ультразвуковая чистка и чистка специальными жидкостями. Последний не требует особо сложного дополнительного оборудования, поэтому самостоятельно лучше использовать именно его.

Чистка форсунок своими руками ВАЗ

Жидкость для чистки карбюратора
5-ти кубовый шприц
2 провода
Набор инструментов

Первое, что необходимо сделать — снять форсунки с двигателя. Все 4 форсунки закреплены на топливной рампе, которая в свою очередь крепится к двигателю двумя болтами.

Для удобства работы можно снять впускной коллектор и заодно почистить дроссельную заслонку. Впускной коллектор крепится на 5ти шпильках.

Перед тем, как снять топливную рампу с нее необходимо стравить давление. Для этого, слева на рампе, есть специальный золотник.

Снимите фишки с каждой форсунки, предварительно отсоединив клемму с АКБ. Открутите шланг подачи топлива от рампы (ключ на 17). Открутите 2 болта, крепящих рампу к блоку двигателя (шестигранник). Теперь можно вытаскивать форсунки с двигателя и извлекать всю конструкцию наружу.

Снимите каждую форсунку с рампы. Она крепится одним небольшим фиксатором. Теперь можно приступать к чистке.

Для самостоятельной чистки форсунок необходимо собрать следующую конструкцию:

Со снятой форсунки снимаем два уплотнительных кольца. Подключаем провода к 2м выводам (если +/- не обозначены, то + должен быть слева). Со стороны крепления форсунки к топливной рампе натягиваем шприц (он садится довольно плотно). К шприцу, вместо иглы, присоединяем баллон с жидкостью для чистки карбюратора. Теперь вся эта конструкция готова к работе.

Запшикиваем немного жидкости в шприц и кратковременно подаем питание на выводы форсунки путем присоединения проводов к клеммам АКБ (старайтесь не подавать питание дольше 1-2 секунд, это может повредить форсунку).

Проделывайте действия, описание в предыдущем абзаце до тех пор, пока форсунка не станет нормально распылять жидкость (не должно быть отдельных струй, прокапываний и прочего).

ВАЗ-2114 и ВАЗ-2115

Дадим небольшую характеристику еще одному представителю данной линейки автомобилей: ВАЗ-2114 (инжекторный).

Тормоза — современная деталь «начинки» ВАЗ-2114 и ВАЗ-2115. Приборная панель в процессе модернизации смягчилась, исчезли острые углы. Появились электрические стеклоподъемники. Есть усовершенствованный бардачок. В салонах новая отопительная система.

Несмотря на то что ВАЗ-2115 становится на один уровень с машинами иностранного производства, все же нужные элементы, такие как кондиционер и гидроусилитель руля, стали устанавливать не так уж давно.

С 2000 года в ВАЗах подача топлива к камере сгорания осуществляется инжектором. Инжектор — это сложнейшая система, которая управляется специальной электроникой. Она обрабатывает данные с датчиков, а затем регулирует подачу топлива в мотор. Представляя, как работает двигатель ВАЗ, можно понять причину неисправности и устранить ее в домашних условиях самому.

Снятие и замена форсунок

Перед демонтажем форсунок на ВАЗ-2114 потребуется скинуть давление в топливной рампе. Процесс выполняется путем отсоединения разъемов с проводами от топливного насоса, а затем запуска мотора. Работать машина в таком положении должна пока не заглохнет. Процедуру нужно повторять пока авто не сможет завестись.

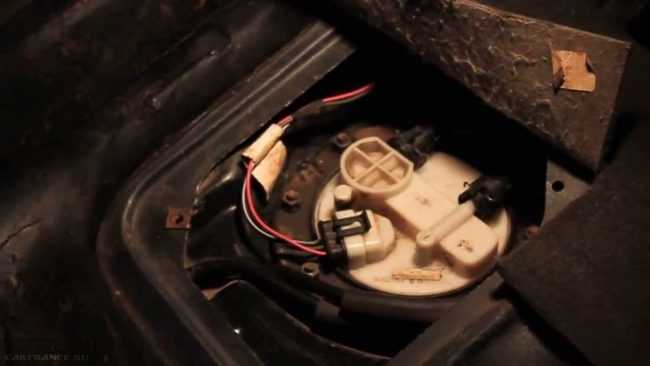

Отсоединяем разъем с проводами от топливного насоса

Снятие:

Необходимо демонтировать патрубок от воздушного фильтра;
Отключить провода от форсунок;

Отсоединяем электрический разъём от топливной рампы

Выкручиваем трубки подачи бензина

Отверткой откручиваем кронштейн, на который крепятся топливные трубки

Демонтируем топливную рампу

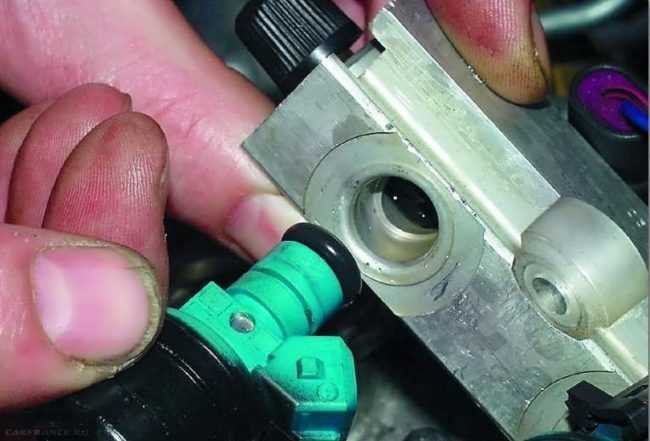

Извлекаем форсунку из отверстия топливной рампы

Заменить форсунку достаточно просто. Когда вынута старая запчасть следует установить новую и зафиксировать ее пружинистой шайбой. После этого можно будет поставить рампу на свое место.

Советы по замене

Работники сервисов всегда советуют при замене придерживаться таких пунктов:

Нельзя повреждать форсунку при замене.
Запрещено разбирать форсунки для ремонта.
Нужно следить, чтобы внутрь не попало масло.
Категорически запрещено опускать детали в любые средства для мытья. У них в средине есть электрические соединения.
Не нужно спешить расставаться с деньгами на новые детали, возможно проблема решиться обычной промывкой каналов.
Для этого рекомендуется просмотреть видео по правильной промывке.

Инструменты и материалы для чистки форсунок

Операция по чистке инжектора без специального оборудования (ультразвуковых ванн и топливных стендов) пройдёт быстро и эффективно, если под руками будут несколько необходимых инструментов и нехитрое самодельное устройство. Устройство представляет собой имитатор работы форсунки в боевых условиях, то есть снятая с двигателя форсунка будет продиагностирована визуально, отмыта и полностью подготовлена к дальнейшей эксплуатации. Для промывки пригодится:

Пятикубовый одноразовый шприц.
Аэрозоль для очистки карбюратора от любого производителя.
Два метровых провода любого сечения.
12-вольтовая лампа.
Однопозиционный выключатель или кнопка без фиксации.

Как прочистить форсунки самостоятельно, сняв их с двигателя

Для их промывки нужно смонтировать систему, подобную используемому в таких случаях стенду. При этом потребуются два баллончика с промывочной жидкостью.

Нужен отрезок шланга, приблизительно 15 сантиметров в длину. Пара хомутов. Кроме того, потребуется:

нож,
двенадцативольтовая лампочка (можно обойтись без нее),
двухконтактная кнопка (без фиксирующего устройства),
источник питания постоянного тока, обеспечивающий напряжение двенадцать вольт – это необходимо, чтобы клапаны открылись (прекрасно подойдет и обычная зарядка от телефона).

От аккумулятора отсоединяется провод, идущий на массу. Выполняются операции по извлечению распылителей. То есть снимается воздушный фильтр, блок дроссельной заслонки, коллектор, трос акселератора и коробки передач, шланг сапуна и подогрева БДЗ.

Снимаются все фишки форсунов и шланги, подсоединенные к коллектору. Чтобы горючее не попало на рампу, откручивается обратка его подвода рядом с бачком рулевого гидроуселителя. После этого можно снять рампу и достать форсунки.

Следующий этап. Шланг с помощью хомутов крепится к форсунке и трубке, имеющейся на крышке баллона со специальной жидкостью. Для выхода ее из форсунки нужна емкость.

Красный провод зарядки присоединяется к кнопке, второй – с контактом форсунки. Чтобы не сжечь катушку, имеющуюся в форсунке, в собранную цепь подключается 12-вольтовая лампа.

Проверить работу собранной схемы достаточно просто. Надо лишь надавить на кнопку. Лампа загорится и послышится слабый щелчок.

Далее надо надавить на кнопку, имеющуюся на баллончике, за счет чего в шланге будет создано давление. Затем включить питание собранной цепи. Такую операцию следует проделать несколько раз, добиваясь, чтобы струя из форсунки имела ярко выраженный конус, и стала однородной.

После того, как промыты все форсунки, следует провести обратную сборку. Она выполняется в обратной последовательности к той, которая приведена выше.

Нужно ли очищать топливную систему?

Этот вопрос часто задают многие автовладельцы своим знакомым и автомеханикам, ищут ответ на данный вопрос и в сети Интернет. Но к сожалению Интернет не может дать однозначного ответа на поставленный вопрос, поскольку мнения в сети всегда разделяются. А дело в следующем. Кто-то считает прочистку инжектора напрасной — впустую и на ветер выброшенными деньгами, а кто-то считает наоборот — чистить топливную систему любого автомобиля нужно, как можно чаще. Как рассудить и кому верить, кто же из них прав?

Мы обратились к нескольким экспертам по автохимии, и также послушали мнение определенных автомехаников и мотористов. В итоге сложилось следующее. Большинство из них считает, что прочистка инжектора крайне необходима в любых машинах.

Почему же тогда, еще каких-то 10-15 лет назад о прочистке инжектора никто почти не говорил? Оказывается, дело все в качестве топлива, которое к сожалению определенным образом изменилось не в самую лучшую сторону. Но как же так, скажете вы? Ведь в нашей стране топливо за последнее время стало значительно лучше. Да, это действительно так.

За последние годы в нашей стране было принято ряд законодательных экологических нормативов, которые помогли улучшить ситуацию с качеством топлива на АЗС. В том числе, многие нефтяные компании существенно обновили свои заводы по производству топлива с целью, улучшения качества и экологичности выпускаемого бензина и дизельного топлива. Но почему же тогда современное топливо для автомобилей отличается в худшую сторону от топлива, производимого компаниями 15 лет назад?

Все дело- в химических добавках, которые сегодня добавляются во все марки топлива. Это необходимо для повышения октанового числа бензина и диз. топлива. В их число входят и различные присадки добавляемые в наши дни в топливо, которые обеспечивают более низкое содержание вредных веществ при выхлопе.

Так же не стоит забывать и о новом виде топлива, с добавлением этанола. Правда в нашей стране этот вид топлива пока еще не так сильно распространен, в отличие от той-же Европы.

Таким образом, в результате различных присадок и химических добавок в топливо, при его сгорании, внутри двигателя ускоряется процесс отложения углерода. Например, тот же этанол (алкоголь, спирт), он окисляется и эмульгирует образуя при этом негорючие побочные продукты.

Со временем побочные продукты начинают накапливаться в топливных форсунках инжектора, на поверхностях впускных клапанов по всей камере-сгорания двигателя. А результатом таких отложений становится потеря мощности самого двигателя и увеличение расхода топлива автомобилем. А из-за углеродных отложений, как уже доказано, увеличивается уровень вредных веществ в самой выхлопной системе.

Кроме этого, в результате загрязнения инжекторной системы многие автомобили не заводятся с первого раза и особенно отказываются заводиться, когда на улице мороз.

Как промыть форсунки, не снимая с двигателя

Существует и способ, при котором форсунки промываются непосредственно в системе ДВС. Для этого следует отключить от мотора топливную систему. Затем в пластиковую бутылку (достаточен объем в 2,5 литра) наливается промывочная жидкость (100 гр на 500 граммов его объема).

Туда же наливается бензин (примерно половина от объема жидкости). Вместо пробки на горлышко бутылки одевается шланг. В шланг должен быть врезан бензонасос. Когда такая система собрана, мотор надо запустить. Это делается несколько раз, чтобы сбросить в системе давление.

Затем надо снять шланг, по которому бензин поступает к форсункам, подсоединив вместо него собранную схему. Предварительно, после прогрева двигателя, следует убрать предохранитель, находящийся в цепи бензонасоса.

Еще одна операция – в шланг обратки вставляется заглушка (можно болт 10 миллиметров в диаметре).

После проверки герметичности соединений надо завести двигатель. После 5-и минут работы, следует остановка также минут на 5. За эти минуты отложения в форсунках размокнут. Далее ДВС вновь запускается, и продолжает работать примерно полчаса.

Снятие топливной рампы Калины

Потребуется: сбросить давление в топливной системе, приготовить два ключа «на 17», головку «на 10», шестигранник «на 5».

Порядок действий:

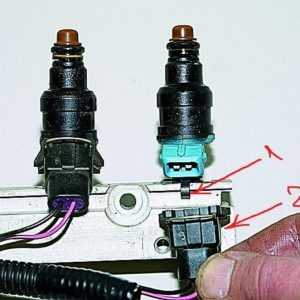

Отсоединить колодку с проводами от жгута проводов форсунок, отжав фиксатор.
Отвернуть штуцер трубки рампы ключом «на 17», удерживая таким же ключом наконечник шланга.
Снять резиновое уплотнительное кольцо с наконечника трубки рампы.

Снять шланг подвода воздуха к дроссельному узлу.
Отвернуть гайку крепления прижимной планки, используя головку «на 10».
Снять прижимную планку.
Снять трубку подвода топлива, нажав на пружинный фиксатор наконечника.

Отвернуть два винта крепления топливной рампы к впускной трубе, используя шестигранник «на 5».
Сдвинуть топливную рампу, чтобы все форсунки вышли из гнезд во впускной трубе.

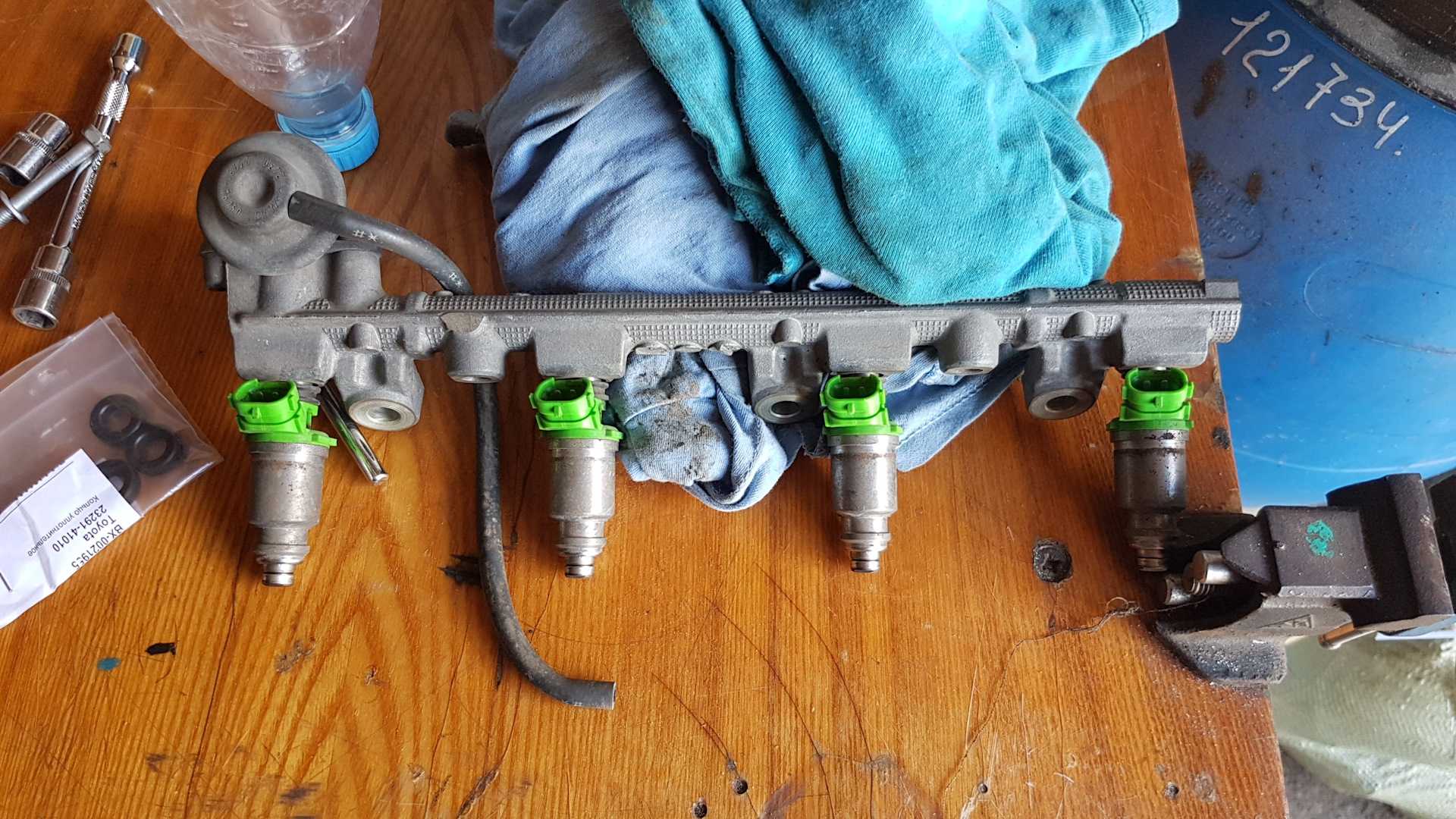

Снять топливную рампу Калины с форсунками в сборе.

Признаки загрязнения

Условно процесс загрязнения распылителей делят на три стадии:

1). При первой, малой, происходит увеличение расхода горючего, хотя работа двигателя остается нормальной.

2). При второй, средней, отмечается существенный рост расхода горючего. Движок дает эффект «подтраивания». Отмечается неравномерность выхлопа. Машина хуже разгоняется. В выхлопе присутствует посторонний запах.

3). При третьей, сильной, двигатель работает неустойчиво. При холостом ходе возможна остановка его работы, или работа отдельных цилиндров. Возможны хлопки в воздушном фильтре. Сильно ухудшается динамика разгона, заметно возрастает расход горючего.

Чистка форсунок своими руками ВАЗ

Жидкость для чистки карбюратора
5-ти кубовый шприц
2 провода
Набор инструментов

Снимите каждую форсунку с рампы. Она крепится одним небольшим фиксатором. Теперь можно приступать к чистке.

Для самостоятельной чистки форсунок необходимо собрать следующую конструкцию:

После того, как Вы своими руками почистите все форсунки, можете собирать все на место. Запустив двигатель, Вы приятно удивитесь и чем грязнее были форсунки, тем большим будет удивление.

Недавно стал владельцев Лада Калина с 8-клапанным мотором, пробег 160 тык, я уже третий хозяин машины. Так вот, решил все помыть, заменить, в общем, привести авто в чувства. Заменил РХХ, ДПДЗ, промыл дроссельный узел, заменил все патрубки и хомуты. Решил заодно промыть инжекторы, так как, я подозреваю, этим никогда ранее прежние хозяева не занимались. Купил для этой цели очиститель карбюратора «Абро», две форсунки продулись отлично, третья хуже, а четвертая вообще не продулась. Последнюю решил заменить – поставил новую, оригинальную, но получилось только хуже. Теперь движок троит, обороты плавают. Что я сделал не так? Как правильно промывать форсунки на Калине?

Чистка форсунок ВАЗ (2109, 2110, Калина, Гранта)

Симптомы для замены

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

Трудный запуск мотора в любую погоду;
Двигатель работает неустойчиво;
Глохнет двигатель на холостых оборотах;
Высокая скорость вращения коленвала при холостых оборотах;
Потеря мощности, плохая реакция на педаль акселератора;
При нажатии на газ могут появиться толчки или провалы;
Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км .

Чистим форсунки своими руками с помощью жидкости для чистки карбюратора

Проверка старых форсунок

Перед заменой форсунок рекомендуется произвести их проверку. Это позволит определить, исправна она или нет.

Подобную проверку смогут сделать почти в любом сервисе.

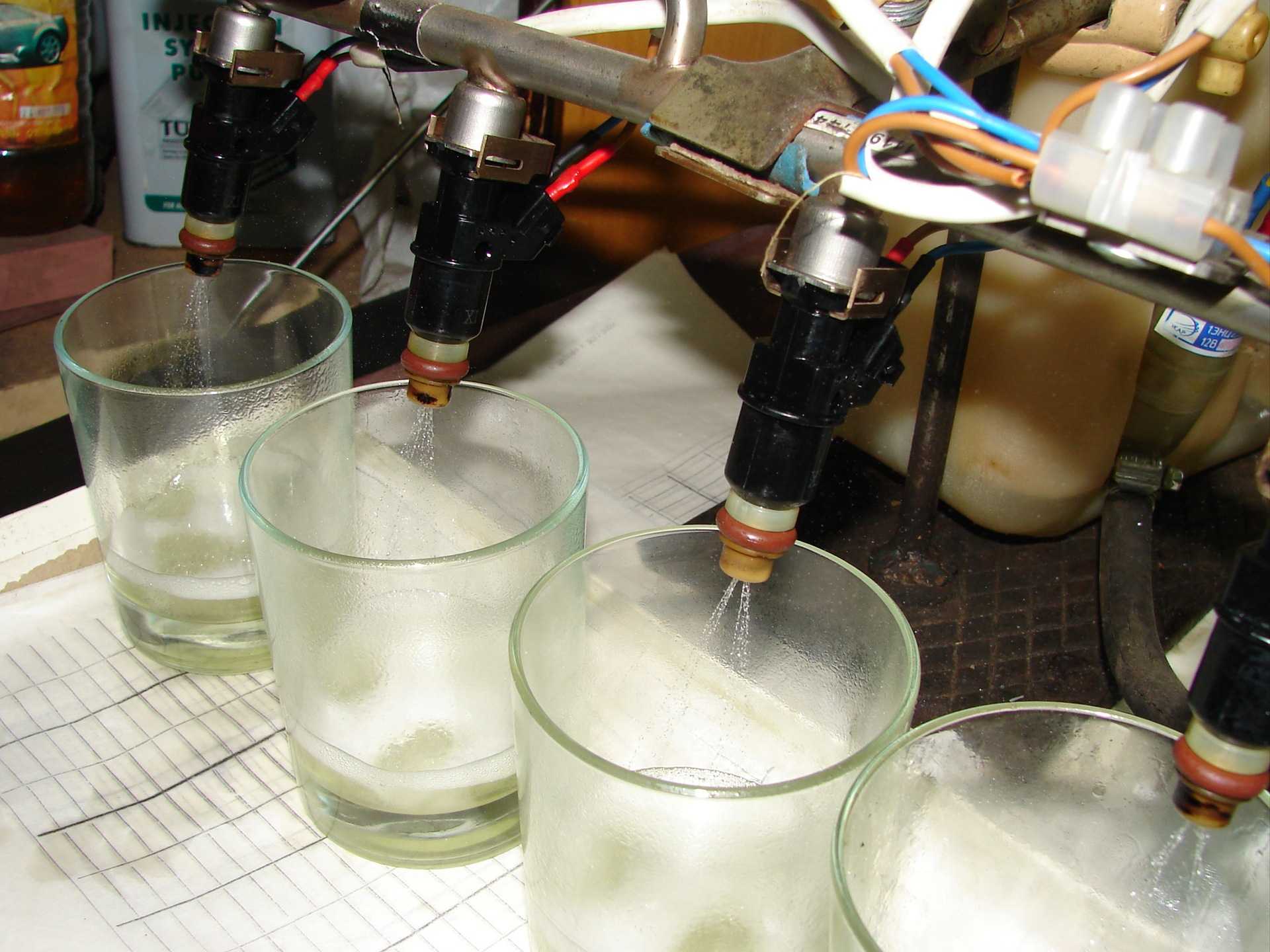

Проверка форсунок на стенде

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

Способы промывания

Для промывки инжектора существуют два решения как почистить форсунки:

ультразвуковая процедура на специальном стенде;
использование жидкости.

В первом варианте исключаются керамические, старые и сильно грязные форсунки, поскольку существует угроза их повреждения. Отдельно после такой процедуры стоит произвести замену микрофильтра и уплотнительных колец. Такие детали стоят недешево.

Второй вариант предусматривает промывку форсунок без снятия с двигателя. Данный метод помогает экономить средства.

Процедура промывки

Для проведения качественной промывки следует иметь второй бензонасос, емкость для чистящей жидкости, шланг и собственно средство для чистки инжекторов.

Добавление промывки непосредственно в бак недостаточно эффективно. Следует аккуратно снять шланги и приготовить временную систему питания.

Такая система, при подаче жидкости к форсункам выполняет роль топливного насоса, но вместо бензина подает приготовленный раствор. Для создания системы в пластиковую бутылку наливается очиститель. Расчет необходимого количества связан с объемом двигателя. Шаблон — агрегат на 2,5 л, для которого используют литр жидкости. При большем объеме количество раствора увеличивают на 100 грамм для каждых 0,5 л агрегата.

В промывку заливают бензин. Его берут в два раза меньше от общего объема жидкости. На бутылку надевается шланг и фиксируется хомутом. В него вставляется приготовленный бензонасос. Мотор запускается и прогревается до рабочего состояния. Далее из бензонасоса вынимается предохранитель.

Производится повторный запуск двигателя. Этим обеспечивается сброс давления из топливной системы. Затем снимается шланг, при помощи которого бензин подается к инжектору. Именно на его место закрепляется бутылка топливной системы. Включенный бензонасос прокачивает жидкость.

После пятиминутной работы двигателя ему дают отдохнуть. Этого времени достаточно, чтоб растворить отложения на форсунках. На следующем этапе мотор работает в течение получаса. После разборки системы двигатель должен поработать еще 10 минут. Остатки жидкости выгорают.

Оптимальной жидкостью для многих типов двигателя является LIQUI MOLY. Она хорошо подходит именно для промывки форсунок без снятия двигателя. Мягкое воздействие имеет недостаток — остается нагар на клапанах.

Любой нагар и отложения смол способна снять Wynn’s. Она довольно едкая и подходит для автомобилей 2000-х годов выпуска. Но для ее использования необходима проверка характеристик для конкретного авто, чтоб не нанести вред инжектору.

Мягкую и качественную чистку обеспечивает менее раскрученный бренд Carbon Clean.

А вот Лавр по своим характеристикам повторяет Wynn’s, но из-за высокой цены применяется намного реже, только стоит значительно дороже, поэтому применяется реже.

Результат чистки инжектора

В результате промывки увеличивается скорость впрыска.

Жидкость способна отслаивать образовавшиеся накопления смол, как с инжекторов, так и с клапанов. За 30 минут бесперебойной подачи раствора по системе впрыска в двигатель под давлением до четырех атмосфер, кроме выведения налета из инжектора и очистки стенок камеры сгорания обновится система впрыска.

Далее меняются свечи зажигания. Рекомендуется и одновременная замена масла.

Преимущества проведения промывки, не снимая двигателя, — это профилактика топливной рампы, нагар смывается с седел впускных клапанов. Кроме этого отложения удаляются со стенок цилиндра, поршня, повышается впускная-выпускная способность клапанов.

Простота в том, что такую промывку на инжекторном моторе можно делать в гаражных условиях.

Большинство владельцев автомобилей с инжекторными двигателями начинают волноваться, если машина ведет себя подозрительно. Первые тревожные звоночки – мотор странно потряхивает на холостом ходу. Слышны хлопки, стрелка тахометра может произвольно дергаться вверх и вниз. Затем чувствуется, что при движении автомобиль уже не так резво ускоряется, а горючее из бака словно улетучивается. Многие продолжают ездить и мириться с неудовлетворительным состоянием машины. Хуже, когда двигатель трясет так, что вибрации идут по кузову автомобиля. Такую неисправность трудно не заметить. Но опытные автомобилисты знают — промывка инжектора быстро устранила бы проблемы и привела мотор в здоровое состояние. Причина нарушений в работе мотора — загрязнение системы подачи топлива. Пыль, песок, воду, которые попадают в бак, легко задерживает топливный фильтр. Но после его замены ситуация может не измениться. Тогда уверенно диагностируем загрязнение инжекторов и впускного коллектора.

СИСТЕМА ИНЖЕКТОР АВТОМОБИЛЯ ВАЗ 2114

На автомобиле ВАЗ 2114 устанавливается двигатель с распределенной системой впрыска топлива (инжектор), и от качества бензина зависит стабильная работа мотора этой машины. Низкое октановое число топлива приводит к падению мощности, неустойчивой работе силового агрегата. В результате могут выйти из строя любые детали двигателя внутреннего сгорания (ДВС). Механические примеси в горючем приводят к засорению топливных фильтров, выводят из строя бензонасос, засоряют форсунки. Приходится разбирать топливную систему (ТС) и чистить инжектор. Как устроена форсунка ВАЗ 2114, как нужно производить чистку и в каких случаях, как снять и установить топливную рейку, рассмотрим в этой небольшой статье.

Инжектор ВАЗ 2115 ничем не отличается от ВАЗ 2114, поэтому рассматривая устройство «четырнадцатой» модели, будем иметь в виду и «15-ую». В механическую часть инжектора входит:

Впускной коллектор;
Топливная рампа (или рейка, что одно и то же);
Дроссельный узел;
Воздушный фильтр с корпусом;
Воздушный патрубок (гофра инжектора);
Форсунки.

Устройство бензиновой форсунки Автолюбители, которые в своих «восьмерках» и «девятках» меняют карбюратор на систему распределенного впрыска, озадачиваются покупкой именно этих перечисленных деталей, не считая электрической начинки.

Чистка форсунок в домашних условиях

В зависимости от состояния топливной системы и пробега двигателя, можно применить несколько способов восстановления работоспособности топливных форсунок. Как снять форсунки ваз-2114, (об этом можно более подробно прочитать на сайте в статье «как. Подскажите как заменить? Купил под форсунки резиновые колечки и медные шайбы. Читая в интернете везде идет спор как затягивать форсунку на тнвд, где то. Конечно, в любой момент можно отдать машину на сервис, однако если почистить своими руками, мы сэкономим порядочную сумму, которую всегда найдём куда пристроить. Всё-таки перед тем как чистить форсунки, стоит убедиться, что дело именно в них, а не в управляющей электронике или банальном отсутствии контакта на коннекторе.

Инструкция по снятию дроссельного узла с Калины 1,6 8 клапанов

Первым делом необходимо отсоединить входной патрубок, который идет от воздушного фильтра до самого узла. Ослабляем хомут, как показано на фото ниже:

А также нужно ослабить на тонком шланге, который отходит от входного. Лучше это сделать со стороны клапаной крышки:

После чего отсоединяем толстый патрубок и этот тонкий шланг и отводим их в сторону, чтобы в дальнейшем они нам не мешались:

Промывка форсунок на сервисе

Несколько способов

Существует несколько способов восстановления работоспособности форсунок и первый из них самый бескровный — использование очищающих присадок к топливу. Только что поменял на калине 2 две лампочки ближнего света. Расскажу о нюансах, может кому-нибудь пригодиться, как мне тоже пригождаются советы в интернете. Этот способ привлекателен тем, что в этом случае все, что нужно сделать — это добавить чистящую присадку в бак. В том случае, если топливная система не сильно загрязнена, присадка может отмыть топливную рампу и восстановить форсунки. Если же пробег у двигателя перевалил за сотню тысяч, то форсункам может светить не только чистка, но и замена. Как снять форсунки на приоре (топливные). Как правило, чистку топливной системы проводят с интервалом в 40-50 тысяч километров и если проводить операцию систематически, то форсунки прослужат значительно дольше.

Зачем очищать форсунки и как понять, что они забиты

Качество распыления бензина напрямую определяет оптимальные пропорции воздушно-топливной смеси для более легкого ее воспламенения.

В конструкции современного авто дробление топлива на мелкие частицы, смешивание его с воздухом обеспечивают форсунки. Внутри данных устройств находится игольчатый клапан электромагнитного типа. В закрытом виде его удерживает возвратная пружина.

Импульсы от электронного блока управления открывают клапан, давая дорогу обогащенной топливной смеси.

Низкое качество топлива, сложности эксплуатации приводят к накапливанию углеродистых отложений на внутренних поверхностях форсунок. Из-за этого забиваются каналы.

Большинство автомобильных производителей рекомендуют проводить очистку форсунок каждые 30000 километров пробега. Сбои в их функционировании показывает бортовой компьютер. Кроме того, можно провести диагностику топливной аппаратуры в специализированных автосервисах.
