Стук распредвала на ваз 2110-2114

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Внимание! Перед тем, как отрегулировать клапанный механизм на ВАЗ 2110, двигатель необходимо остудить. Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Последовательность регулировки зазоров в клапанном механизме

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

Регулировка

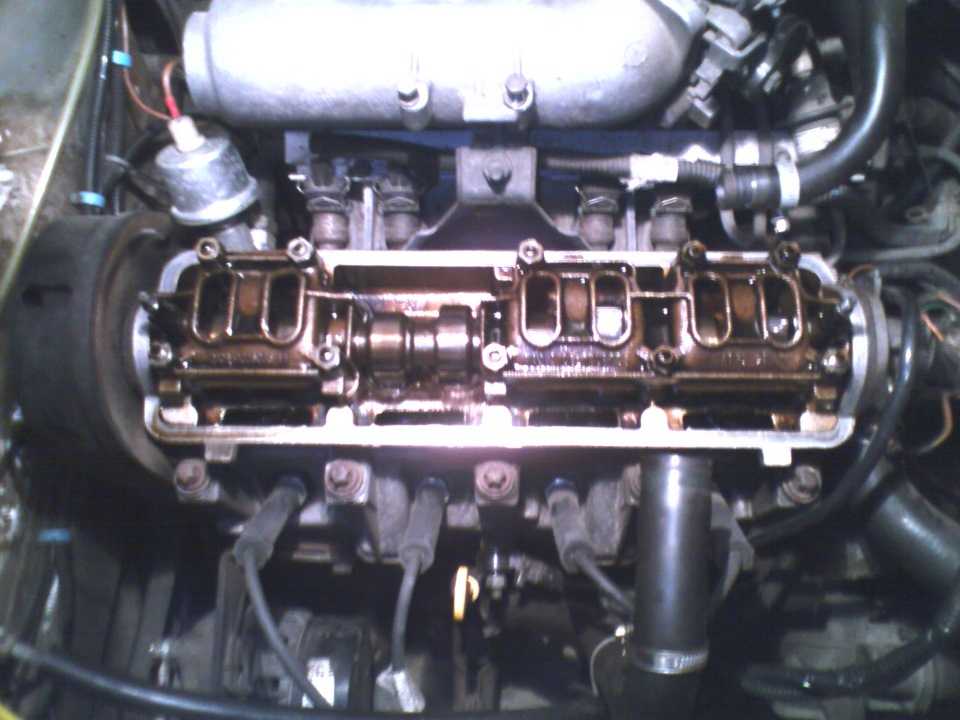

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
   • Н — толщина новой шайбы, мм;
   • В — толщина отработанной шайбы, мм;
   • А — вымеренный зазор, мм;
   • С — номинальный зазор, мм.
8. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
9. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
10. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
11. записываем размер щупа, который не входит в тепловой зазор;
12. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
13. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
14. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
15. Устанавливаем шайбы в толкатели, согласно записи блокнота;
16. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
17. проверяем новые тепловые зазоры;
18. после замены шайб, необходимо поставить демонтированные детали на место;
19. запускаем двигатель и наблюдаем за его работой.

Рекомендуется заменить прокладку крышки ГБЦ на ВАЗ 2110 (8 клапанов) с инжекторным мотором, после регулировки клапанов.

Пошаговая инструкция

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

1. Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.
2. Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.
3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.
4. Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.
5. Откройте крышку воздушного фильтра и выньте сам фильтр.
6. Отсоедините от фильтра все патрубки
7. Снимите тросик подсоса.
8. Снимите тягу акселератора
9. Уберите крышку ГБЦ.
10. Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.
11. Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.
12. Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.
13. Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)
14. В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.
15. Собираем в обратном порядке и заменяем прокладку крышки клапанов.

Важные рекомендации

• Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
• Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
• Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
• Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
• Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками. И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно. Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.

На 8-кл. двигателях ВАЗ периодически требуется регулировка тепловых зазоров клапанов. Для регулировка Вам понадобится специальный набор шайб разной толщины и набор щупов. Его можно приобрести практически в любом автомагазине.

Все замеры и регулировки следует производить только на холодном двигателе.

Клапана стучат «на холодную» и/или «на горячую»

Как уже было сказано выше, к причинам стука клапанов, в первую очередь, относится нарушение тепловых зазоров. Такой зазор может быть слишком большим или малым.  Частой ситуацией является такая, когда клапана стучат на холодном моторе, но с прогревом двигателя лишние звуки исчезают. Автомеханики с большим опытом поясняют данное явление просто.

В двигателе автомобиля с большим пробегом детали уже изношены, в результате чего между ними имеются увеличенные зазоры. При этом зазоры остаются в пределах нормы, то есть такое увеличение не влияет на исправность работы систем и самого двигателя. Единственным нюансом можно считать усиление шума клапанов на холодном моторе. После нагрева двигателя металл расширяется, условно «выбирая» лишние зазоры, двигатель начинает работать нормально.

Также частой ситуацией является то, что застучали клапанный механизм на новом или недавно отремонтированном движке. В такой ситуации нужно проверять качество регулировок.  Как уже было сказано, клапана могут быть зажаты и требовать повторной регулировки. Еще одной причиной стука «на холодную» является износ толкателя. Образование грязи и отложений в области толкателя, протекание моторного масла и другие отклонения вызывают снижение эффективности подачи смазки. В результате после запуска холодного двигателя и до определенного прогрева явно прослушивается звонкий металлический звук. Клапана в этом случае сильно «цокотят».

Отметим, что водителю без достаточного опыта бывает сложно определить на слух точную причину появления стука в двигателе. В случае с газораспределительным механизмом нужно учитывать, что распредвал вращается в два раза медленнее по сравнению с коленвалом. Это значит, что стук по частоте будет отличаться от общего шума работающего агрегата.

Для более точного определения можно воспользоваться простым и доступным способом. Необходимо заготовить пустую металлическую банку или кружку, которую прикладывают к поверхности капота и через нее слушают стук. Звук прослушивается более отчетливо, что позволяет точнее определить неисправность. Добавим, что некоторые автолюбители путают стук клапанов на холодном двигателе со стуком цепи ГРМ. В этом случае нужно внимательно диагностировать неисправность, то есть проверить состояние и степень натяжения цепи.

Перейдем к диагностике и выяснению причин стука клапанов, который не удается убрать стандартными регулировками.

В отдельных случаях, когда регулировка клапанов не помогает, необходимо снять распредвал и проверить его на наличие люфтов. Параллельно следует осмотреть рокеры на предмет сильной выработки на торцах клапанов. Если обнаружена такая выработка, тогда ее можно убрать, после чего необходимо проверить метки и установку клапанов

Во время проверки одинаковое внимание уделяется как впускному, так и выпускному клапану.
Стук клапанов «на горячую» после выхода мотора на рабочие температуры, помимо нарушенного зазора, может возникать на холостом ходу или во время увеличения оборотов двигателя. Это часто происходит по причине снижения давления масла в системе смазки

В таком случае следует проверить соответствие и состояние смазочного материала в моторе (вязкость, степень загрязненности и т.д.), после чего понадобится дополнительно измерить давление моторного масла. Также не следует забывать о естественном износе деталей или возникновении поломок, что вызывает закономерное усиление шума после прогрева ДВС.
Во время выяснения причин стука ГРМ нужно всегда помнить о таком явлении, как детонация двигателя. В том случае, если процесс сгорания топлива в цилиндрах приобретает взрывной характер, тогда ударная волна сильно бьет по стенкам цилиндров и другим элементам ЦПГ. Такие удары могут вызывать стук клапанов, при этом сам механизм клапанов является исправным и нормально отрегулированным.

Как избежать стука двигателя ВАЗ 2110 — Как побороть стук «гидриков»

Для начала вводная информация:

Итак Вы «счастливый» обладатель а/м ВАЗ 2110 либо другого из семейства «десяток» с 16-и клапанным инжекторным двигателем (например мой ВАЗ 21104 М 16i, 2006 г. в.).

При запущенном двигателе (особенно на холодную) раздается характерный металлический звонко щелкающий звук. Датчик давления масла нет-нет «весело» так Вам подмигивает. Все знакомые «водятелы» настоятельно рекомендуют Вам отрегулировать клапана…

Поздравляю! Это наш случай, у Вас застучали гидрокомпенсаторы.

Давайте по порядку…

1. ПРИЧИНА: По любому – низкое давление масла в двигателе (например в результате перегрева, либо низкого качества масла).

2. ЧЕМ ГРОЗИТ: Повышенный износ движка, падение мощьности и как следствие перерасход топлива. Но САМОЕ ГЛАВНОЕ это стук, НЕПОБЕДИМЫЙ «вымораживающий» (берегите нервы!).

3. СПОСОБЫ УСТРАНЕНИЯ: Здесь необходимо определиться будете ли Вы эксплуатировать данный а/м дальше, или предпочтете «слить» его по быстрому с минимальными для себя затратами.

Вариант А) — Готовим к «резкой» продаже (настоятельно рекомендую!): Купите самое «мощное» промывочное масло (именно масло а не присадку для промывки к старому маслу, поскольку если виной послужил перегрев двигателя, то велика вероятность что старое масло могло свернуться (такое бывает. Например Liqui Moly полусинтетика). Прогреваем движок до рабочей температуры. Сливаем старое масло (фильтр масляный пока не снимаем, либо после слития ставим его же). Заливаем промывочное масло и «гоняем» на холостых примерно 15-20 мин. Сливаемся предварительно сняв масляный фильтр. Снимаем поддон и чистим сетку маслоприемника (в нем 100 пудово найдете массу «интересного»). Вешаем все на место. В новый фильтр (масляный) на 2/3 наливаем свежее масло. Сставим на место

Заливаем новое масло на 250-300 грамм ниже полного уровня (это важно!). Гоняем еще мин

15 на холостых. Проверяем уровень и выдерживаем его на 300 грамм ниже максимума! После этого доливаем в двигло присадку «AntiSmog» и гоняем еще мин. 5-10. После всего проделанного проезжаем около 100 км. (не обязательно сразу). ВСЕ! Звук уйдет 100% (проверено на 4-х машинах с подобной проблемой!), но может вернуться (милый!). У Вас есть примерно 2-3 месяца «щадаящей» неактивной эксплуатации для того что бы «сдать» аппарат новому «счастливцу»…

Вариант Б) – Вы собираетесь и дальше мучиться со своим «стальным конем». Ну что же, тут тоже два варианта, либо капиталка (ориентировочно тысяч 30 руб. с работой). Либо замена масленого насоса (приб. 7000 руб с работой) + замена всех «гидриков» (2,5-3 тыс. руб. комплект 16 шт + 500 руб. за замену каждой пары). В любом случае лучше обратиться в автосервис.

Главное не заморачивайтесь насчет регулировки клапанов! Вам это не нужно, для того и существуют гидрокомпенсаторы (для тонкой автоматической регулировки хода клапана).

Строение системы

Гидрокомпенсаторы производства АвтоВАЗ

Гидрокомпенсатор – это цилиндрический поршень, который передает усилие толкателя распределительного вала. Внутренняя часть имеет плунжер, который передает усилие на клапан. Именно это обеспечивает тепловой зазор. Для того чтобы клапан открылся, поршень толкает кулачек распределительного вала, что в свою очередь через плунжер, который воздействует на клапана. Регулируется тепловой зазор маслом под давлением. Шариковый клапан не дает маслу произвести утечку.

Какие бывают стуки?

Вытягивание поршня гидрокомпенсаторов

Стучать гидрокомпенсаторы могут по-разному. Эти стуки необходимо знать, что определить верно, неисправность. Подробнее о проверке гидрокомпенсаторов мы уже писали.

Рассмотрим, все возможные варианты:

• Стук, который появляется при запуске и потом резко пропадает . Это нормальный стук и нет причин для беспокойства. Просто, из открытого шарикового клапана вытекает остаток масла.
• Повышенный стук, который может пропадать при повышенных оборотах . Это означает, что шариковый поршень неисправен и необходима замена гидрокомпенсаторов.
• Горячий стук, или когда он слышен только на прогретом двигателе. Это износ непосредственно гидрокомпенсаторов.
• Стук, который возникает при повышенных оборотах . Это связано с тем, что в системе имеется излишек масла, который при оборотах коленчатого вала образует пену. Она попадает в головку блока цилиндров и нарушает работу гидрокомпенсаторов. При этом эффекте масло не попадает в сам «гидрик» и появляется стук, который приводит к повышенному износу.

Диагностика гидрокомпенсаторов

Промер и диагностика «гидрика»

1. Для того, чтобы проверить гидрокомпенсаторы необходимо демонтировать клапанную крышку.
2. Далее, коленчатый вал доводится по положения, когда на компенсаторы не воздействуют кулачки.
3. Следующим этапом становится надавливание на поршни. Если поршень исправен, то он под большим усилием подается вниз. Если поршень стопорится, то плунжер заклинило, а вот если недостаток масла, то он без проблем уйдет вниз.

Метод устранения стуков

Некоторые автолюбители пробуют их ремонтировать, но как показывает опыт, все заканчивается заменой, через несколько тысяч км пробега. Вторым фактором, который толкает автолюбителей на замену остается то, что ремонт этих деталей слишком дорогой и экономически не целесообразный.

Далее описан распространённая инструкция.

· Для попадания к клапану, нужно сперва извлечь заглушку «Головки Цилиндрического Блока». В обязательном порядке слейте масло;

· Затем вам необходимо повернуть распределительный вал, дабы с выступом установки совпала отметка на шкиве;

· Дистанцию от клапана до стержня можно определить, ощупывая самостоятельно;

· Шайбой регулировки можно откорректировать зазор;

· От особенностей конфигурации автотранспорта зависит сколько раз, будут производиться действия с шайбой;

· После того, как соедините обратно все детали, проверьте опять, присутствует ли звук после проделанного;

Если происходит повторение проблемы отвезите автомобиль на СТО, по той причине, что вы не сможете устранить иные неполадки, несвязанные с пространством. Очень даже может быть, что не правильной была регулировка.

Вам может быть интересно:

Повреждение лямбда-зондаЗабитый катализаторПочему горит сигнал заряда аккумулятора?Высоковольтные провода зажиганияПочему пенится масло в гидроусилителе и как это устранить?Замена карданного вала и его балансировка

НазадКатегории

Советы автолюбителямТюнинг автомобилейОбучение вождениюРемонт автомобилейКак купить или продать автомобильРейтинги и сравнения

Ровная, бесперебойная работа двигателя – признак его «здоровья», правильного и своевременного технического обслуживания. Любые посторонние звуки, будь то стук, скрип, глухие удары являются прямым свидетельством появившихся проблем. По статистике, доступной 2Drive, чаще всего водители сталкиваются именно со стучащими клапанами. В чем же причина этих звуков? Прежде всего, стоит понимать, что в большинстве случаев клапана стучат у автомобилей с солидным пробегом, а также у агрегатов, которые регулярно подвергаются огромным нагрузкам.

Что представляет собой стук в двигателе

Появление стука двигателя в большинстве случаев указывает на то, что в области сопряжения определенных деталей произошло критическое увеличение зазоров между элементами. Если системы смазки и охлаждения двигателя функционируют нормально, тогда шумы и стуки начинают появляться при зазорах, которые в среднем увеличены в два и более раза от допустимых параметров. Сила стука напрямую зависит от того, на сколько увеличился зазор. Получается, стук в двигателе является ударами деталей друг об друга, нагрузка в месте контакта значительно возрастает. Износ деталей в этом случае происходит значительно быстрее.

Скорость увеличения дальнейшего износа будет зависеть от величины зазора, материалов изготовления, нагрузки, эффективности смазки и целого ряда других факторов. По этой причине одни узлы могут со стуком пройти десятки тысяч километров без серьезных последствий (ГРМ), тогда как другие (КШМ и ЦПГ) способны выйти из строя всего через несколько километров пробега. В отдельных случаях двигатель может стучать даже при условии нормальных зазоров и отсутствии серьезного износа деталей. Такой стук может быть вызван:

• детонацией и большими нагрузками на ДВС;
• перекосами деталей внутри двигателя;
• заклиниванием отдельных элементов;
• потерей моторным маслом защитных и других свойств;

Процесс регулировки

Не стоит заранее покупать регулировочные шайбы, так как стоимость этих деталей является достаточно высокой. В первую очередь, следует определиться с величиной зазоров, и только потом уже идти в магазин для того, чтобы подобрать там нужный размер шайб и купить их в нужном количестве. Все работы должны проводиться в условиях гаража с хорошим освещением, так как закрытое помещение позволит защитить автомобиль от крайне нежелательного воздействия дождя и ветра, которые неизбежно заносят грязь в незакрытый распределительный вал.

Разборка клапанов ВАЗ 2110

Регулировка клапанов ВАЗ-2110 (8 клапанов) всегда начинается с демонтажа необходимых комплектующих, который выполняется следующим образом:

1. Отключается клемма аккумулятора.
2. Демонтируется корпус воздушного фильтра (если в автомобиле используется карбюраторный двигатель).
3. От клапанной крышки отключается кронштейн газового троса, а также шланги картерных газов.
4. Полностью достаются все болты, которыми фиксируется кожух привода ГРМ. После того, как крышка будет снята, можно будет свободно работать со шкивом.
5. Достаются свечи зажигания. За счет этого упростится вращение КШМ, что поможет найти НМТ и ВМТ.
6. Снимается крышка клапана.

Перед тем, как приступать к непосредственно настройке, следует разобраться в особенностях механизма работы ГРМ.

Регулировка зазоров как проводить самостоятельно

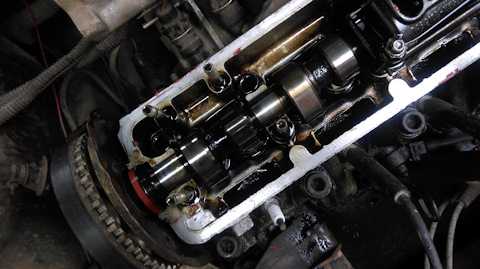

После того, как будет проведен демонтаж крышки клапана, следует полностью устранить образовавшиеся остатки моторного масла возле толкателей. Для этого следует воспользоваться обыкновенной резиновой грушей или специальным медицинским шприцем. При наличии рейки фиксатора нужно будет поставить ее на две крайние шпильки, с помощью которых крепится крышка ГБЦ.

После этого уже можно приступать непосредственно к ремонту:

1. Выставляется верхняя мертвая точка. Для этого нужно будет совместить между собой метки, расположенные на внутреннем кожухе привода ГРМ и шкива распределительного вала. Чтобы это сделать, можно вывесить и прокрутить одно переднее колесо, после чего с помощью накидного ключа провернуть распределительный вал, закрепившись за болт, крепящий шкив. Однако сразу стоит предупредить, что эта операция может закончиться поломкой болта, поэтому ее следует выполнять крайне аккуратно, а еще лучше предварительно запастись дополнительным болтом.
2. После того, как верхняя мертвая точка будет обнаружена, следует провернуть распределительный вал, чтобы сместить шкив приблизительно на 40-50 градусов от ВМТ. Теперь нужно будет поставить свою метку, от которой будет осуществляться еще несколько вращений распределительного вала с дополнительными пометками.
3. Выполняется измерение теплового зазора выпускного клапана. Для этого следует один из шупов поместить между толкателем и кулачком распределительного вала. Стандартный зазор составляет 0.35 мм.
4. Если щуп прошел без каких-либо препятствий, стоит взять более крупный, и повторять процедуру с шагом 0.05 мм.
5. Если щуп с диаметром 0.4 или 0.45 мм уже не может пройти, это говорит о необходимости замены регулировочной шайбы.
6. Толкатель разворачивается так, чтобы паз смотрел на вас, после чего на него нужно будет надавать рычагом рейки фиксатора и достать оттуда отработавшую шайбу с помощью простого пинцета. На ней будут цифры, указывающие первоначальный размер.
7. Для получения нужного размера нужно от толщины отработанной шайбы отнять разницу между вымеренным и номинальным зазором, после чего записать его в блокнот, чтобы потом купить нужную шайбу в магазине.
8. Номинальный зазор во впускном клапане – 0.2 мм. Зазор замеряется с таким же шагом, как и в предыдущем случае.
9. Выполняется замена шайбы так же, как в предыдущем случае.
10. В соответствии с таблицей проводится проворачивание КШМ на нужный угол, после чего процедура выполняется с каждым клапаном по отдельности.
11. В магазине покупаются все необходимые шайбы.
12. Шайбы монтируются в толкатели.
13. Все зазоры должны соответствовать стандартным, то есть 0.2 или 0.35.
14. Проводится проверка новых тепловых зазоров.
15. Когда новые шайбы будут установлены, все демонтированные комплектующие возвращаются на рабочее место.
16. Запускается двигатель и отслеживается его работа.

Понаблюдать за процедурой можно на этом видео:

Регулировка клапанов на ВАЗ-2110 – это непростая и ответственная работа, которая требует внимательного подхода. Если сделать что-то неправильно, в конечном итоге могут возникнуть проблемы в работе мотора вместо ожидаемого улучшения.

голоса

Рейтинг статьи

Происхождение шумов в двигателях ВАЗ

Любой стук в двигателе должен немедленно подвергаться оценке и изучению. В ряде случаев посторонний шум может быть последним сигналом, который подает мотор перед серьезной поломкой, а может носить и фантомный характер. Тем не менее за долгие годы изучения шумов двигателей ВАЗ специалисты выделили несколько самых характерных стуков и самых характерно шумящих зон. Схематически это выглядит так:

Зоны прослушивания стуков в двигателе: 1 — коренные подшипники; 2 — шатунные подшипники; 3 — поршневые пальцы; 4 — поршни; 5 — клапаны

Любой шум — это плохо, но паниковать тоже не стоит. Неисправность в любом случае проявит себя и нам удастся ее локализовать и не допустить повреждения других деталей. Исходя из вышеуказанной схемы, можно с легкостью определить источник стука. В некоторых случаях пригодится стетоскоп, но опытный моторист и без него расскажет вот что.

Стук коренных подшипников

Шумы в зоне 1 относятся к стукам коренных подшипников коленчатого вала. Очень опасный шум, который говорит о том, что циркуляция масла в системе смазки по той или иной причине была нарушена и появился люфт коренного подшипника. Стук носит глухой характер, низкого тона, усиливается под нагрузкой или с увеличением оборотов двигателя. При возникновении глухого шума в зоне нижней части картера, немедленно глушим двигатель. Проверяем уровень масла. Вероятнее всего, критически упало давление и масло какое-то время не поступало на коренные подшипники

Важно запомнить, что это стук глухой и низкий

Стук шатунных подшипников

В отличие от коренных, шатунные вкладыши редко стучат хором. Как правило, постукивать начинают один-два шатуна, а определить их можно, моментально сняв нагрузку поочередно с каждого. Для этого снимаем поочередно колпачки со свечей. Стук прекратится, если мы снимем колпачок со свечи на изношенном цилиндре. Звук при этом гораздо звонче, чем при стуке коренных вкладышей и прослушивается только в этой зоне. Крайне не рекомендуется передвигаться при обнаружении стука в шатунных вкладышах. Желательно сразу заглушить двигатель или избегать каких бы то ни было нагрузок.

Стук поршневых пальцев

Опасный стук, который свидетельствует об износе или разрушении бобышки поршня или пальца. Стук равномерный и прослушивается на всех диапазонах оборотов двигателя, характеризуется высоким тоном и растет под нагрузкой. Как и в предыдущем случае, диагностику можно провести, отключая поочередно свечи. Без нагрузки шум должен исчезнуть. Также редко возникает во всех четырех цилиндрах сразу.

Стук цилиндро-поршневой группы

Как и любая детальв двигателе, поршень также имеет свойство изнашиваться. В процессе работы теряется номинальный зазор между юбкой поршня и гильзой, вследствие чего поршень получает люфт во время работы. Стук имеет характерный приглушенный тон, напоминающий стук толстостенной глиняной посуды. Как правило, проявляется на холодном двигателе, а после прогрева может либо вовсе исчезнуть, либо уменьшиться. Особой опасности в таком стуке нет, поэтому можно потихоньку своим ходом дотянуть до гаража. Вскрытие покажет, что необходимо делать, но скорее всего, придется шлифовать гильзы и менять поршни с подбором диаметра ремонтного размера.

Стук газораспределительного механизма

В старых двигателях ВАЗ шум ГРМ может быть связан с цепью привода распредвала, с ее износом или растяжением. В ВАЗовских моторах с ременным приводом распредвала определить стук клапанов проще. Шум носит металлический ярко выраженный характер стрекочущей частоты, напоминает работу ТНВД дизельного двигателя. Особой опасности не несет, но нужно иметь в виду, что регулировку зазоров клапанов необходимо провести как можно скорее, поскольку это скажется как на мощности, расходе топлива, так и на уровне износа всего газораспределительного механизма.

Детонационный шум в двигателе ВАЗ

Ярко выраженные металлические звонкие стуки в верхней части двигателя. Проявляются, как правило, при разгоне и во время резкой нагрузки и резкого нажатия на педаль акселератора. В инжекторных и карбюраторных моторах могут говорить о разных неисправностях:

• в инжекторном двигателе детонационные стуки говорят о неисправности датчика детонации и использовании низкооктанового топлива, лечится заменой датчика или заливкой нормального топлива;
• в карбюраторных моторах виной детонационных стуков становится, кроме плохого бензина, слишком ранний момент зажигания; лечится регулировкой и настройкой системы зажигания.

Гидрокомпенсаторы стучат, можно ли ездить

Когда есть стуки гидрокомпенсаторов ездить можно, но это может привести к более дорогому ремонту, нежели найти и устранить причину стуков.

Эксплуатация автомобиля со стучащими гидрокомпенсаторы будут сопровождаться со следующими последствиями:

1. Уменьшение мощности мотора.
2. Некомфортное управление машиной, в целом. (Ездить, когда что-то стучит в конструкции автотранспортного средства не совсем приятно для тех, кто следит за своим авто).
3. Повышение уровня загрязнения экологии.
4. Превышенный расход топлива.
5. Повышенная вибрация.

Многие говорят, что ездить с постукивающими гидрокомпенсаторами можно, но надо понимать, что эти детали входят в устройство двигателя. А капитальный ремонт двигателя обходится намного дороже и по времени, и по финансам.

Почему двигатель стучит на горячую

К появлению стука при эксплуатации двигателя приводит критическое уменьшение величины рабочих зазоров между деталями внутри двигателя. При холодном двигателе масло в нем находится в густом состоянии, а металл деталей не расширяется. Однако по мере того, как температура двигателя увеличивается масло в нем становится более жидким, а зазор между изношенными приводит к возникновению стука. Так, причинами того, почему стучит двигатель на горячую может быть:

• Недостаточный уровень масла. При таких условиях трущиеся пары будут работать без смазки. Вследствие чего возникает преждевременный их износ и появляются стучащие звуки.
• Коленвал и его вкладыши. Шатунные и коренные вкладыши сделаны из более мягкого металла нежели сам коленвал, поэтому в результате нарушения смазывания поверхности или срока службы изнашиваются. При этом они могут провернуться и стучать.
• Клапана. Чаще всего это происходит из-за износа рокера клапана либо потому, что забился масляный канал распредвала.
• Гидрокомпенсаторы. Они чаще всего стучат по причине низкого уровня масла либо недостаточно давления масла. Возможен и их износ.
• Фазовращатели. В двигателе с цепным или ременным приводом пробег которого свыше 150. 200 тысяч километров происходит износ внутренних деталей или коксование масляных каналов.
• Поршни и стенки цилиндров. По мере износа мотора нарушается геометрии поршней. Кроме этого, возможно повреждение колец поршня и его пальца.
• Подшипник коленвала. Он изнашивается естественным образом, либо может быть неправильно установлен при выполнении ремонтных работ.
• Детонация. Звуки детонации напоминают глухие взрывы в цилиндрах двигателя, возникающие из-за того, топливо воспламеняется не плавно, а резко.

Более подробная информация об этих причинах стука на горячую, а также их тонкостях и методах ремонта написана ниже.

Низкий уровень масла

Это одна из самых распространенных причин, почему на горячем двигателе появляется стук. Холодное моторное масло является более вязким, а при увеличении температуры оно разжижается и зачастую выступает демпфером, через которое металлические детали взаимодействуют и издают разные стучащие звуки. Если уровень масла будет недостаточным, то детали будут взаимодействовать “на сухую”, издавая при этом лязгающие металлические звуки. По мере разогрева мотора масло разжижается и не так смягчает удары между изношенными деталями, что и является источниками шума в двигателе на горячую.

Возникает обычно звонкий лязгающий звук, который возникает в самых разных режимах работы, но он усиливается по мере увеличения нагрузки на двигатель и его прогрева, то есть “на горячую”. На самом деле низкий уровень моторного масла — это очень вредно для мотора, поэтому смазывающую жидкость необходимо обязательно либо долить до нужного уровня либо полностью заменить на новую вместе с масляным фильтром.

Выставление теплового зазора

Набор щупов

После проведения диагностики оказалось, что клапана стучат из‐за нарушения регулировки? Маленькие зазоры наносят вред силовому агрегату, как и большие. Для работы понадобится стандартный набор металлических щупов. На рисунке показан инструмент с шагом от 0,03 до 1 мм. Нужно узнать нормативные показатели для вашего двигателя. Для этого достаточно заглянуть в техническую документацию.

Все манипуляции лучше проводить на двигателе, остывшем до 20 °C. Первым делом следует открутить клапанную крышку и снять ее с посадочного места, не повредив прокладку. Дальнейшие действия советуем выполнять по шагам:

1. Прокрутить коленвал и максимально освободить коромысло или толкатель от нажима со стороны кулачка.
2. Просунуть щуп в пространство теплового зазора. Движется легко? Зазор большой. Не пролезает? Значит, расстояние слишком маленькое.
3. Открутить контргайку регулировочного винта, закручивать винт до тех пор, пока щуп не начнет скользить в тепловом зазоре с небольшим усилием.

Останется повторить процедуру для каждого клапана, зажать контргайки, поставить клапанную крышку на место и проверить работу силового агрегата. Интенсивный стук должен прекратиться после прогрева двигателя до 65 °C. Если этого не произошло, значит, где‐то есть неисправность.
