Ремонт: новые круглые кольца в старый овальный двигатель

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно путём установки компрессора или турбины, но для начала нужно разобраться, что для этого потребуется. Прежде всего, нужно понять, что на карбюраторный мотор в силу его конструктивных особенностей турбину установить можно, но довольно проблематично. Нюансы заключаются как в больших материальных, так и временных затратах. Наиболее важными моментами, над которыми придётся задуматься при оснащении автомобиля турбиной, являются:

Обязательная установка интеркуллера. Эта деталь представляет своего рода радиатор, только в нём охлаждается воздух. Поскольку турбина создаёт высокое давление и воздух нагревается, его необходимо охлаждать для получения эффекта от установки. Если интеркуллер не использовать, эффект будет, но гораздо меньше.
Оснащение карбюраторного мотора турбиной — мероприятие опасное. По опыту автовладельцев, которые занимаются подобными доработками, выпускной коллектор может «бабахнуть», что и капот отлетит. Поскольку на инжекторном моторе впуск имеет иной принцип, то турбина для этого двигателя является более предпочтительным вариантом, хоть и дорогостоящим.
Исходя из второго пункта, вытекает третий — потребуется переделка двигателя в инжекторный или установка такового.

Установка на автомобиль турбонагнетателя требует больших финансовых вложений

Если вы не настолько заядлый автогонщик, то стоит смотреть в сторону компрессора, который имеет следующие отличия от турбины:

Не развивает высокое давление.
Нет необходимости в установке интеркуллера.
Можно оснастить ВАЗовский карбюраторный мотор.

Для оснащения ВАЗ 2106 рассматриваемым узлом потребуется компрессор-кит — комплект, в который входит всё необходимое для переоборудования мотора (патрубки, крепёжные элементы, нагнетатель и др.).

Комплект компрессора для «классики» состоит из нагнетателя и необходимых комплектующих для установки

Устанавливается изделие согласно инструкции производителя.

Требования к материалу

С целью повышения срока службы штукатурного покрытия и увеличения его эксплуатационных показателей необходимо обеспечить соблюдение следующих основных правил:

при изготовлении состава своими руками все составляющие компоненты следует изначально очистить от посторонних примесей в виде камней, мусора, ракушек. Желательно применять процеживание материала и готового раствора через сито. При этом для определённых операций следует использовать сито разной густоты;
введение в раствор дополнительных компонентов должно быть обоснованным, иначе это приведёт к неоправданному увеличению стоимости штукатурки.

Инструкция: замена колец

Сначала автомобиль подготавливается: обесточивается аккумулятор, сливаются антифриз и масло из поддона картера. Затем проводится замена поршневых колец, одним из традиционных способов — со снятием ДВС и без демонтажа. Вытаскивать мотор приходится для расточки гильз под следующий ремонтный размер, если на стенках цилиндров имеется выработка — царапины, задиры и другие изъяны. Это легко проверить, сняв только ГБЦ и визуально осмотрев состояние втулок.

В остальных случаях, когда никаких дефектов нет, проводится обычная замена без демонтажа:

снимается поддон картера;

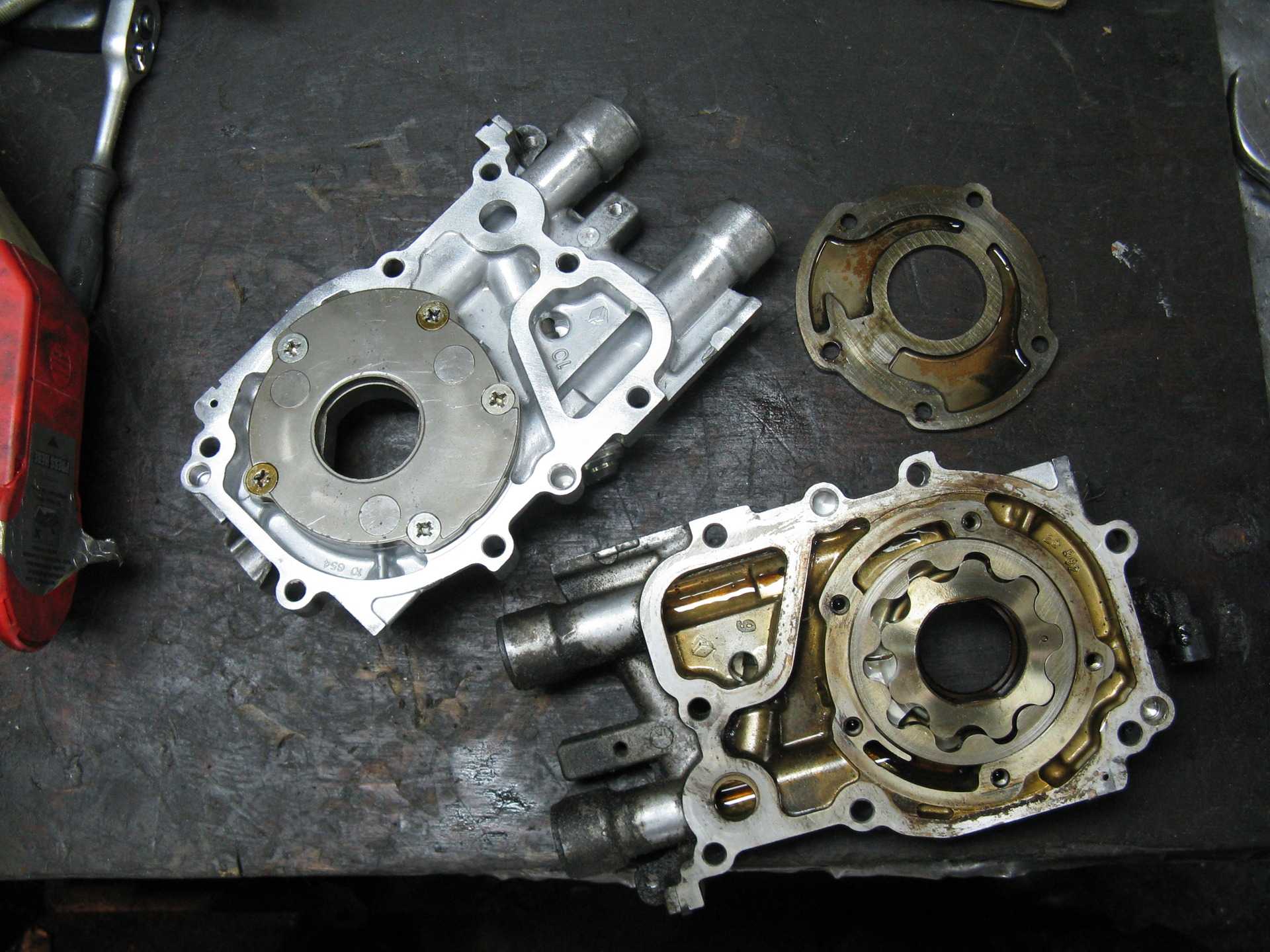

демонтируется маслонасос — проверяется и в случае износа, заменяется;
откручиваются крышки шатунов — обязательно маркируются места родных крышек, так как менять их местами нельзя;
элементы вместе с поршнями двигателя выталкиваются вверх;
уплотнительные детали вытаскиваются щипцами.

На этой стадии можно окончательно проверить состояние цилиндров. Если кольца сточены неравномерно, скорее всего, цилиндры приняли овальную форму в поперечном сечении. В любом случае, они нуждаются в ремонте.

Крышки для шатунов, как и сказали выше, надо помечать. Это легко делается на листе бумаге, где рисуются цилиндры двигателя и маркируются под определённый номер. После снятия бугель и его гайки, допустим, под цифрой 3, ставятся на соответствующее место.

Дальнейшие действия, если износ колец равномерный:

удалить нагар из канавок и днища — это называется ;
установить сначала маслосъёмный элемент;
затем поставить компрессионные — сначала второе, потом первое.

Во время установки второго компрессионного и маслосъёмного элемента надо действовать крайне аккуратно! Они хрупкие, так как строгие требования по прочности к ним не предъявляются. Часто при сильном нажатии и обжимании они трескаются и ломаются. Первое компрессионное кольцо сломать практически невозможно.

Особое внимание надо уделить стыкам колец. Для компрессионных колец отечественных двигателей по паспорту он равен 0,45-0,60 мм

Промежуток между концами маслосъёмных элементов несколько выше. Кроме того, зазор поршневых колец не должен стоять в одну вертикальную линию. Желательно располагать каждый под углом 120° по отношению к предыдущему. Это делается намеренно, чтобы препятствовать прорыву газов в картер.

Далее поршни ставятся обратно в цилиндры. Понадобится хомутовая оправка или обжимка, иначе элементы помешают нормальной установке поршневых колец. Как правило, оправка бывает универсальной. Однако фанаты этого дела располагают специальным инструментом, изготовленным под конкретный размер поршневых колец. Это приспособление обжимает детали, после чего поршень легко вгоняется на своё место постукиванием по днищу. Перед этим внутренняя поверхность цилиндра (гильза) смазывается автолом.

Крайне важно суметь правильно установить шейку коленвала в верхнее положение. Это делается прокручиванием

Есть также специальное приспособление для определения ВМТ крайнего поршня.

На завершающем этапе двигатель проверяется. Он заводится, ему даётся время «порычать» на холостых оборотах. Если всё стабильно, нет перепадов и нехарактерного стука, операция по замене окончена. Однако новые детали должны приработаться, поэтому мотор надо прежде обкатать. Чем грамотнее это будет сделано, тем дольше прослужит силовая установка автомобиля.

Обкатывают машину не больше 2000-3000 километров, перед этим прогрев ДВС до рабочей температуры на ХХ. За время поездки нельзя сильно нагружать двигатель. В автомобиле кроме водителя никого не должно быть. На подъёмы, особенно затяжные, не заезжать. Идеально будет выбрать ровный отрезок асфальта. Также не рекомендуется повышать обороты выше 3000 — на первой тысяче это вообще категорически запрещено!

Несколько слов о хонинговании

Некоторые владельцы авто, разбирающиеся в свойствах металла, после расточки и шлифовки выполняют хонингование внутренней поверхности. Этот вид обработки включает прохождение по внутренней поверхности цилиндров специальным роликом, который уплотняет поверхность и оставляет сетчатый след. Благодаря такой обработке повышается механическая износостойкость металла, а соответственно – увеличивается ресурс мотора.

Современные мастерские предлагают в качестве ремонтных услуг такие методики обработки, как дохонингование, платохонингование, которые выравнивают профиль существующей сетки, что влечёт за собой уменьшение периода обкатки.

Такие работы, как расточка, шлифовка и хонингование требуют квалифицированного подхода, а также использования профессионального оборудования. Поэтому, если возникает потребность в проведении этих работ, нужно обращаться только в специализированные мастерские, а не пытаться самостоятельно увеличить размер цилиндров, а затем шлифовать их, используя нестандартные методы обработки.

При помощи чего проводится расточка

Расточка и хонинговка проводятся при помощи разных станков. Для каждого такого спецоборудования требуется свой специалист, который научен, проводить расточку моторов. Итак, рассмотрим несколько вариантов расточных механизмов для автомобильных блоков цилиндров.

Пожалуй, самые распространенными являются вертикально-расточные станки для расточки блока цилиндров. Популярными они сталь, за счет того, что простые в работе и обслуживании, а также стоимость относительно других довольно низкая. Для примера приведем станок 2Е78П и его конструкцию.

Шпиндель 0,48 мм — 2Е78П.71.000
Шпиндель 0,78 мм — 2Е78П.72.000
Шпиндель 0,120 мм — 2Е78П.73.000
Шпиндель универсальный — 2Е78П.74.000
Шпиндель специальный — 2Е78П.75.000
Пульт управления — 2Е78П.83.000
Электроаппаратура панели — 2Е78П.81.000
Колонна — 2Е78П.30.000
Стол — 2Е78П.40.000
Основание 2Е78П.10.000
Отсчетное устройство — 2Е78П.40.020
Коробка скоростей и подач — 2Е78П.50.000
Шпиндельная бабка — 2Е78П.23.000
Электрооборудование сценка — 2Е78П.80.000
Панель пульта — 2Е78П.82.000
Пульт управления — 2Е78ПН.83.000
Электроаппаратура панели — 2Е78ПН.81.000
Основание — 2Е78ПН.10.000
Электрооборудование станка — 2Е78ПН.80.000
Панель пульта — 2Е78ПН.82.000

Следующим вариантом является — координатно-расточные станки. Эти стенды считаются точным оборудованием, что позволяет достаточно точно провести операции по растачиванию главного силового агрегата автомобиля.

Для наглядного примера возьмем стенд 2Л450АФ4.

I — станина
II — стойка
III — блок направляющих
IV — шпиндельная коробка
V — шпиндель
VI — пульт управления
VII — стол и салазки
VIII — механизм предварительного набора координат
IX — привод перемещения стола
X — привод перемещения салазок
XI — коробка скоростей

Последняя группа станков для расточки блока цилиндров — горизонтально-расточные. Это самый дорогой вариант, который представляет собой возможность растачивать двигатель не только горизонтально, но и вертикально. Так, В этом случае можно даже проводить процесс шлифовки поверхности блока. Ярким представителем данной категории является — AMC-SCHOU L 2500.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Станок L 2500 V
Максимальная длина блока	мм	2540
Максимальное расстояние от встроенных параллелей до борштанги	мм	850
Шпиндельные скорости	об/мин	750
Быстрая подача в обе стороны	мм/мин	1000
Переменная подача в обе стороны	мм/мин	1000
Скоростная подача в обе стороны	мм/мин	1000
Максимальный ход борштанги	мм	680
Двигатели станка
Шпиндельный двигатель	кВт	1.5
Двигатель подачи шпинделя	кВт	0.37
Размеры
Высота	мм	2200
Полная длина	мм	5100
Полная ширина	мм	800
Требуемое рабочее место	мм	7600×800
Вес NETTO приблизительно.	кг	2700
Вес с упаковкой приблизительно (деревянная паллета)	кг	3140
Объем упаковки	куб.м	12.82

Расточить двигатель, а точнее блок цилиндров, в большинстве случаев возможно, но автомобилисту рекомендуется обращаться к профессионалам, которые обладают достаточными знаниями и умениями, чтобы сделать все верно. Процесс расточки достаточно простой, но может выполняться как на аналоговом, так и цифровом оборудовании.

Поэтому, не стоит придумывать велосипед, и для проведения процесса рекомендуется обратиться к специалистам, а в противном случае, можно лишиться одного из главных узлов двигателя внутреннего сгорания.

Что такое расточка и зачем она нужна?

Снятая головка блока

Расточка блока цилиндров осуществляется в случае их износа. Как известно, не все каналы изнашиваются одновременно и равномерно.

С целью установления степени износа данных элементов ГБЦ эксперты производят оценку всей системы, которая позволяет определить параметры цилиндров:

Расточка блока цилиндров делается в том случае, если первоначальные размеры компонентов изменились на пол-миллиметра в ВМТ (верхней мертвой точке) поршневого кольца. Здесь речь идет именно о кольце, а не о самом поршне.
Если зафиксировано изменение размера на 1/3 миллиметра в точке контакта юбки самого поршня, а также стенке цилиндра.

Таким образом, если при диагностике было зафиксировано изменение параметров до размеров, указанных выше, то расточка просто необходима. В противном случае дефекты могут увеличиваться, что негативно отразиться на функционировании транспортного средства. Хуже такого исхода событий может быть только появление дефекта в виде ступеньки в верхней части цилиндра. Из-за этого выходят из строя поршневые кольца, соответственно, и посадочные места для них.

При несвоевременной расточке ГБЦ проблема будет развиваться и сопровождаться сильным стуком из-под капота. Собственно, и сам двигатель будет работать некорректно — вы будете чувствовать постоянную вибрацию, которая будет усиливаться при увеличении оборотов. В результате этого поршневые кольца не смогут корректно прилегать к стенкам непосредственно канала цилиндра. А это, в свою очередь, чревато тем, что выхлопные газы начнут попадать в картер, соответственно, будет нарушена компрессия мотора. Как результат — двигатель будет «кушать» масло, при чем огромными порциями.

Извините, в настоящее время нет доступных опросов.

По этим причинам поршневые кольца при регулярных ударах о стенки каналов со временем просто развалятся, при чем на маленькие части. Естественно, ни о каком восстановлении и речи быть не может, но хуже то, что они поцарапают и стенки цилиндров. В таких случаях ни гильзовка блока цилиндров, ни расточка, ни даже капремонт уже не сможет спасти мотор. К слову, гильзовка блока цилиндров может осуществляться методом замены или установки гильз в блоки, но сейчас не об этом.

Своевременная расточка ГБЦ дает возможность восстановить геометрию компонентов. Кроме того, при правильной расточке можно обеспечить необходимое положение сопряженных элементов относительно друг друга. Ведь в данном случае произвести только лишь правильную геометрию компонентов будет недостаточно, чтобы обеспечить равномерное положение всех элементов

Также важно обеспечить должную и равномерную сносность всех цилиндров, иначе это чревато не только деформированием деталей, но и появлением трещин и изгибов

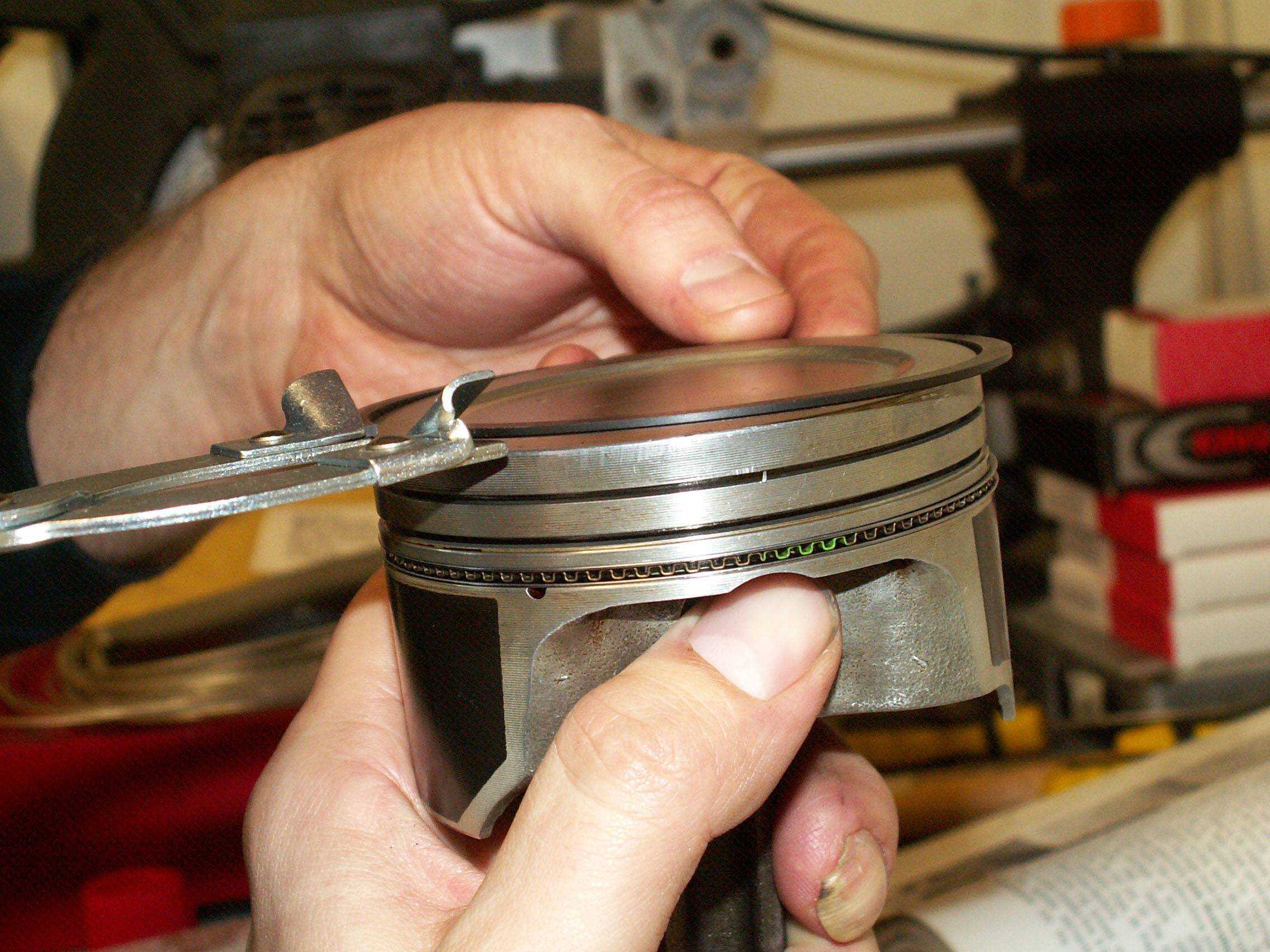

Как правильно установить поршневые кольца

Чтобы ответить на вопрос, как заменить поршневые кольца не снимая двигатель, необходимо на начальном этапе произвести дефектовку ЦПГ. Для этого потребуется осуществить снятие головки блока цилиндров, после чего производится оценка общего состояния поршней и стенок цилиндров.

Это делается для выявления возможных дефектов (задиров на стенках, износа, разрушения или оплавления поршня и т.д.). Добавим, что существуют двигатели, на которых невозможно оценить состояние ЦПГ без снятия поддона. Зачастую высока вероятность того, что одной замены колец на новые может оказаться недостаточно, так как при выявлении серьезной выработки необходимо растачивать блок цилиндров .

Более того, кольца изнашивают как зеркало цилиндра, так и внутреннюю поверхность канавки поршня. По указанным причинам новые поршневые кольца, которые ставятся без замены поршней и ремонта цилиндров, или совсем не притираются, или притирка происходит очень медленно и неэффективно.

С учетом вышесказанного оптимальным вариантом будет расточка блока цилиндров, выполнение хонингования цилиндров, после чего производится установка новых ремонтных поршней и поршневых колец. Без снятия двигателя такой ремонт произвести не представляется возможным. При этом положительные результаты ремонта со снятием мотора намного более прогнозируемы.

В любом случае, меняются кольца на снятом двигателе или замена поршневых колец производится без снятия агрегата, общий порядок действий следующий:

осуществите снятие ГБЦ;
выполните дефектовку ГБЦ, БЦ и ЦПГ;
проведите соответствующие измерения для определения необходимого размера поршневых колец;
приобретите поршневые кольца, подходящие по размерам и эксплуатационным характеристикам;
слейте моторное масло и реализуйте вскрытие поддона картера;
при необходимости снимите масляный насос;
далее потребуется удалить нагар в верхней части цилиндра;
затем выполните откручивание головок (крышек) шатунов и выталкивайте их наверх (отмечайте каждую головку, так как при последующей сборке головка шатуна должна соответствовать тому шатуну, откуда она была снята).

Чтобы разобраться с тем, как правильно поставить кольца на поршень, следуйте дальнейшим рекомендациям. Сами поршневые кольца меняются относительно просто. Для снятия старых колец необходимо развести края кольца в области замка до того момента, пока кольцо не выйдет из канавки на поршне. Данную процедуру можно совершать как посредством специальных щипцов, так и при помощи небольшой плоской отвертки.

Растачивание отверстий [ править | править код ]

Растачивание на токарных станках, как правило, производится в следующих случаях:

если сверление, зенкерование или рассверливание не обеспечивают необходимой точности размеров отверстия;
если есть необходимость обеспечения прямолинейности оси отверстия и точности её положения;
если нет сверла или зенкера необходимого размера;
если необходимо обработать отверстие, диаметр которого превышает наибольшие стандартные диаметры свёрл и зенкеров;
при небольшой длине отверстия.

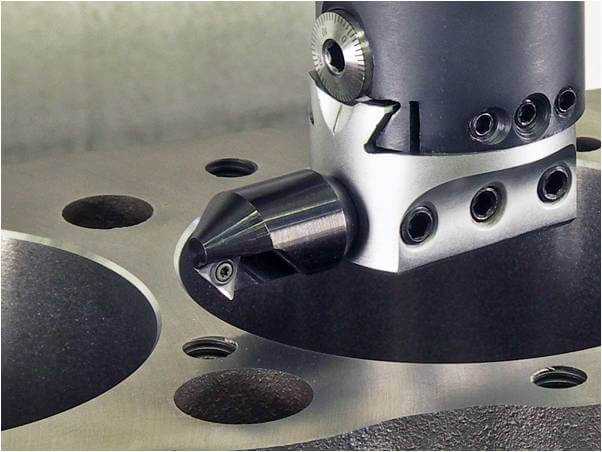

Устройство расточного резца

Расточный резец — это технологическое приспособление, состоящее из трёх основных частей:

сменная неперетачиваемая пластина;
тело расточной оправки;
хвостовик.

Расточка поможет повысить компрессию блока цилиндров

Видео инструкция, как правило, наглядно показывает данное мероприятие, но зритель упускает самое важное – специфику проведения. Ему кажется, что все просто и легко, и он справится, но нельзя забывать, что на видео растачивает блок профи

Более всего расточка блок цилиндров интересна автовладельцам, озабоченным компрессией. Просмотр большого количества видео для многих становится откровением. Они понимают, что справиться с этим делом правильно в домашних условиях будет крайне сложно.

Как известно, при недостаточной компрессии цилиндров ДВС не может выдавать требуемую мощность, падает динамика автомобиля. Расточка помогает значительно повысить мощность путем увеличения компрессионной площади на цилиндрах.

Несмотря на то, что многие эксперты рекомендуют проводить операцию в автосервисе, желающих освоить нюансы операции становится все больше. И одними видео просмотрами это не ограничивается. В поисках полезной информации заинтересованный автолюбитель спамит форумы и сайты, пытаясь найти легкую в понимании инструкцию, но в большинстве случаев тщетно.

Маслосъемные колечки: конструктивные особенности и причины отказа

Отличительной особенностью МСК является двухпоясковая конструкция, оставляющая после себя минимальную толщину масляного слоя в области компрессионных колец, читай предохраняет их от закоксовывания. Из необъятного ассортимента маслосъемных уплотнений ныне используются два:

Коробчатое колечко с пружинным расширителем. Пружина эспандерного типа придает изначально жесткому коробчатому кольцу немного гибкости, отчего оно более плотно прилегает к цилиндру. Однако в момент «перекладки» гребни способны травить масло и этот факт нельзя расценивать как отрицательный. Просочившаяся в область компрессионных уплотнений смазка особенно полезна в высоконагруженных бензиновых двигателях с непосредственным впрыском и турбодизелях, где эти МСК активно используются. Также необходимо понимать, что даже при грамотно спроектированной поршневой группе, легкий масложор продлит срок службы компрессионных колец и цилиндров.

Наборное колечко (два диска + распорная пружина-расширитель). Некогда востребованный минимальный расход масла на угар достигался как раз за счет использования наборных колец, состоящих из двух дисков толщиной 0,5…0,63 мм и пружины. За счет отсутствия жесткой связи между поясками они идеально прилегают к цилиндру, не пропуская масло в любом положении поршня. Чтобы избежать масляного голодания в зоне работы компрессионных колечек, форма второго компрессионного кольца здесь позволяет пропускать часть смазки. Такие кольца «ходят» дольше, но конструктивно склонны к закоксовыванию.

Продолжая короткий экскурс в основы строения маслосъемных колец, уместно поговорить о методах отвода масла, собранного между двумя поясками:

Отвод на внутреннюю поверхность поршня. Отверстия в поршневой канавке и в корпусе колечка (в случае коробчатого типа) открывают доступ маслу, скопившемуся между маслосъемными дисками, вглубь поршня.

Отвод на наружную поверхность поршня. Наличие поверхностных пазов снаружи поршня позволяет организовать слив по наружи.
Комбинированный вариант. Одновременное использование первого и второго методов.

Заботиться об отводе масла, скопившегося между дисками, необходимо в обязательном порядке. Отсутствие дренажа в этой области приведет к эффекту, подобному масляному клину, как в случае с вторым коническим компрессионным кольцом: колечки не снимают лишнее масло, а скользят по толстому слою смазки. Что же касается выбора схемы дренажа, то тут большую роль играют результаты реальных испытаний силовой установки.

Уместно отметить, что неоригинальные поршни порой не имеют отверстий для отвода масла. Если такие детали не доработать в домашних условиях, то появление масложора на откапиталенном двигателе неизбежно.

Основной бич маслосъемных колец – это склонность к закоксовыванию, читай залеганию, что ведет к масложору. Причинами этого принято считать:

Регулярный перегрев поршня, как результат интенсивной езды.
Склонность масла к нагарообразованию, как подтверждение поддельного происхождения или окончания срока службы.
Сочетания различных качеств, проявляющихся при езде на короткие расстояния и простаивании в пробках.

Необходимо отметить, что всякого рода раскоксовки, заливаемые в цилиндры, здесь практически бессильны… по разным причинам. Во-первых, кокс забивает поршневую канавку до стекловидного состояния. Во-вторых, маслосъемное кольцо – третье сверху, до которого едкая химия добирается не в том количестве, которое требуется для эффективного растворения. Казалось бы, здесь уместно поговорить о промывке двигателя димексидом, но неизведанные последствия дают мощный отпор этой идее. Итого, лучше достать поршни и промыть их в том же димексиде.

Что же до симптомов, то сопоставлять залегание МСК с потерей компрессии не стоит. Компрессионные кольца вполне могут сохранять натяг, в то время, как маслосъемные прекратят напрочь выполнять свои функции.

Где, как и у кого заказать

Для получения качественной расточки цилиндров двигателя и желаемого эффекта от этой процедуры следует обращаться в специализированный сервис. Опытный мастер моторист определит неполадки, проведет необходимые замеры, сделает расточку. Специалисты рекомендуют доверять свой двигатель только профессиональным станкам и измерительному оборудованию.

Да, существует соблазн залезть во «внутренности» подкапотного пространства самому, либо обратиться к кустарному мастеру, только вот шансы навредить своему железному любимцу от таких действий резко возрастают. Полный комплекс расточки занимает от одних до пяти суток, поэтому записывайтесь к выбранному специалисту заранее по телефону и договаривайтесь о встрече.

Зачем нужно растачивать блок цилиндров

В настоящее время расточка блока цилиндров делается чаще из желания увеличить мощность двигателя, тогда как раньше к подобным работам приступали чаще с целью ремонта силового агрегата.

Как известно, в процессе работы все элементы мотора испытывают серьезные нагрузки. Особенно это касается цилиндров и поршней. В процессе работы поршень постоянно трется о стенки цилиндра с огромной скоростью. Несмотря на то, что стенки цилиндров выполнены из прочной стали, она все равно стирается в процессе работы поршней, а сам цилиндр деформируется, переставая быть идеальной округлой формы. Из-за изменения формы цилиндров в сторону овала, ухудшается прилегание поршневых колец, вследствие чего при детонации топливовоздушной смеси отработавшие газы попадают в картер, как и сама горючая смесь. Отсюда сразу начинает снижаться общая мощность двигателя, а мотор начинает активно потреблять масло.

Важно: Основным симптомом, указывающим на «овализацию» цилиндров и попадание отработавших газов в картер, является сизый дым из выхлопной трубы в процессе работы двигателя. Также данный симптом характерен при залегании компрессионных колец

Причиной того, что раньше более часто к расточке блока цилиндров прибегали при необходимости ремонта, а сейчас из-за тюнинга, кроется в шагнувших вперед технологиях. Дело в том, что до конца 1990-х годов сложно было найти в продаже хорошее масло или охлаждающую жидкость. Вернее, они были хороши для тех времен, тогда как сейчас они значительно лучше и сложнее. Каждое моторное масло – это настоящий «склад химии», равно как и охлаждающая жидкость. Различные присадки позволяют значительно продлить жизнь мотора до капитального ремонта. Если раньше капитальный ремонт двигателя, в том числе и расточка блоков цилиндров по причине их «овализации», мог потребоваться уже через 50-60 тысяч пробега, то сейчас современные моторы при правильном уходе за ними достигают подобного износа к 200-250 тысячам километров пробега.

Если проводится расточка блока цилиндров с целью реанимации двигателя, здесь все довольно просто. На специальных станках избавляются от овальной формы цилиндров, стачивая «лишнее». Далее устанавливаются новые поршни большего размера, и после этого можно проехать на автомобиле еще десятки тысяч километров.

Если же проводится расточка блока цилиндров с целью тюнинга автомобиля, все проходит точно также, но изначально цилиндры имеют правильную форму, соответственно, можно выбрать степень, до которой они будут растачиваться, поскольку здесь нет необходимости избавляться от «овализации». Расточив цилиндры и установив поршни большего размера, можно добиться увеличение мощности. Это происходит, поскольку, чем больше поршень, тем больше топливовоздушной смеси удастся засосать, а чем больше сгорит топлива в процессе работы, тем больше давление при воспламенении на поршень и отсюда возникает увеличение мощности.

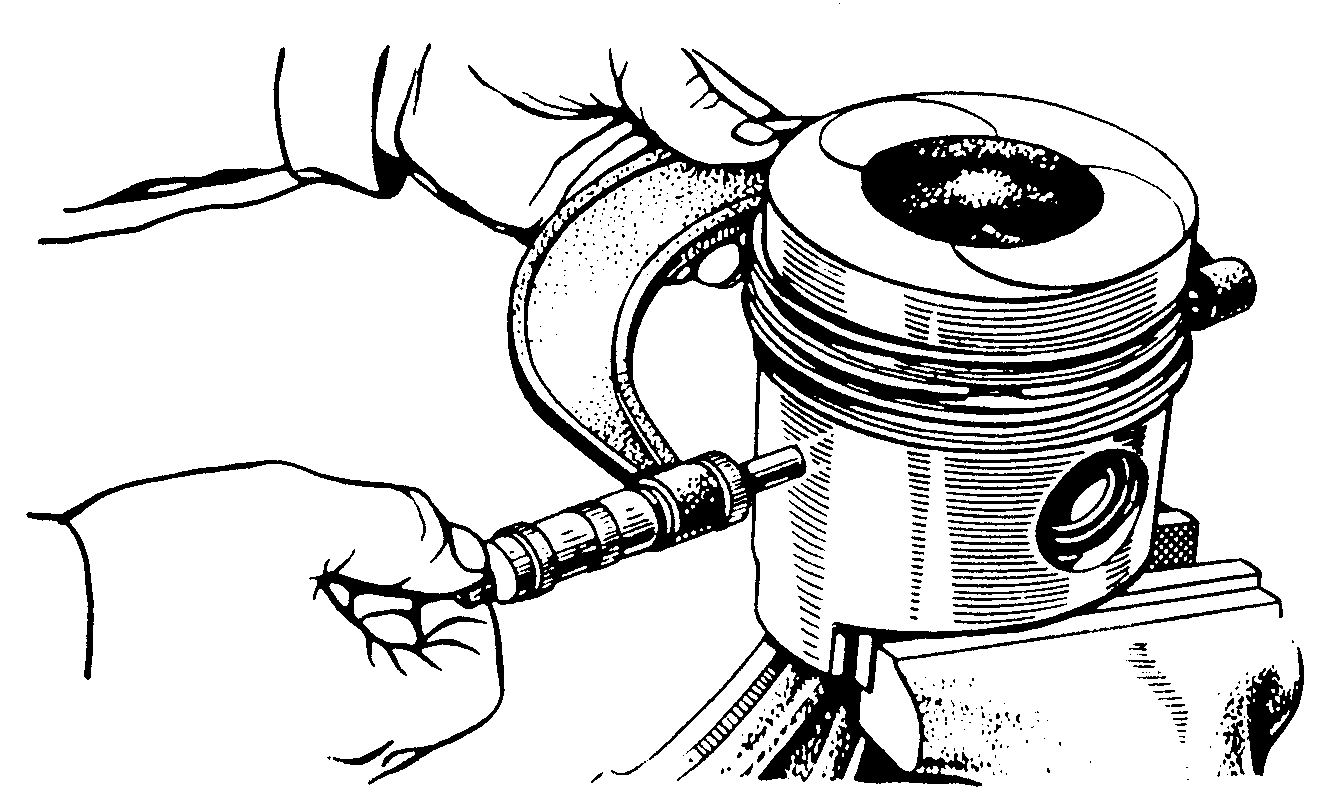

Диаметр поршня двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — самый мощный из моторов, устанавливавшихся на классические модели Волжского автомобильного завода. Диаметр поршня ВАЗ 2106 составляет от 78,94 до 79,79 мм. Такой разброс в размере детали связан с тем, что на заводе производятся силовые агрегаты пяти классов: А, B, C, D, E. Класс двигателя зависит от точного размера цилиндра. Для каждого класса блока цилиндров выпускаются соответствующие шатунно-поршневые группы.

Кроме того, существует 2 основных ремонтных размера цилиндров, под них также производятся соответствующие шатунно-поршневые группы. В результате, зайдя в магазин автомобильных запчастей, можно обнаружить 15 одинаковых с виду поршней, имеющих различный диаметр и предназначенных для одного и того же силового агрегата. Разобраться в этом многообразии довольно сложно, но при наличии знаний и специальных инструментов ошибиться в выборе невозможно.

Подбор запчастей

Перед походом в магазин необходимо выкатить автомобиль на светлое место или использовать для работы фонарь. Нужно открыть крышку моторного отсека (капот), подойти к машине со стороны левого переднего крыла и внимательно осмотреть левую вертикальную стенку блока цилиндров. Именно там, в самом центре, должна быть расположена заглавная латинская буква, обозначающая класс мотора.

Если буквы невидно, значит, двигатель загрязнен. Нужно очистить поверхность силового агрегата от грязи при помощи пескоструйного аппарата и посмотреть снова. Если и после этого буква не появится, значит, ее «съела» коррозия. В этом случае перед походом в автомагазин нужно приобрести нутромер и измерить при помощи этого инструмента реальные размеры каждого цилиндра. Случается, что некоторые мастера растачивают не все цилиндры при капремонте.

Не подвергавшиеся капитальному ремонту и не расточенные двигатели класса А имеют цилиндры диаметром от 79 до 79,01 мм, класса В — от 79,01 до 79,02, класса С — от 79,02 до 79,03, класса D — от 79,03 до 79,04, класса Е — от 79,04 до 79,05 мм. Оригинальные поршни для этих блоков имеют диаметр 78,93, 78,94, 78,95, 78,96 и 78,97 мм соответственно. Это приблизительные цифры, поскольку в реальности имеется допуск в 9 тысячных миллиметра.

Таблица размеров и допусков деталей двигателя ВАЗ классика

В магазины запчастей поставляются литые поршни классов А, С и D, предназначенные для нерасточенных моторов. Кованые поршни на ВАЗ 2106 изготавливаются на заказ и бывают любых размеров. Основные ремонтные размеры цилиндров мотора ВАЗ 2106 составляют 79,4 (первая расточка) и 79,8 мм (вторая расточка). Диаметры поршней для первой расточки в зависимости от класса (в миллиметрах):

Диаметры поршней для второй расточки:

Замена поврежденных деталей без расточки

Часто случаются ситуации, когда из-за стука шатунов или залегания колец люди полностью разбирают мотор и растачивают его, тратя на это немалые силы и деньги. Однако если цилиндр обладает правильной круглой формой, не имеет царапин, задиров, трещин и его реальный износ не превышает 0,15 мм, то расточку и хонингование делать необязательно.

В остальных случаях достаточно просто поменять износившиеся детали. Для этого даже не нужно снимать силовой агрегат с машины, достаточно снять головку блока цилиндров (ГБЦ) и масляный картер. Обычно к подобному способу прибегают, когда требуется замена поршневых колец ВАЗ 2106. Порядок выполнения работ:

Сначала снимается аккумулятор, отсоединяются провода от датчиков и свечей, выкручиваются свечи и снимается крышка трамблера.
Затем сливается тосол, от ГБЦ и карбюратора отцепляются все шланги системы ОЖ и все тяги.
Снимается воздушный фильтр и бензонасос.
Снимается крышка ГБЦ и совмещаются метки на шкиве распредвала и корпусе подшипников.
Ослабляются болт шкива распредвала и гайка натяжителя цепи, отверткой отжимается башмак и откручивается болт, крепящий шкив распредвала.
Шкив снимается, а верхняя часть цепи крепится проволокой к радиатору.
Откручиваются гайки и снимается корпус подшипников ГБЦ.
После этого отвинчиваются болты ГБЦ и головка аккуратно убирается в сторону вместе с прокладкой.
Выпускная труба (штаны) откручивается от КПП и отсоединяется от коллектора.
Сверху поперек моторного отсека ставится крепкая доска и к ней крепится мотор.

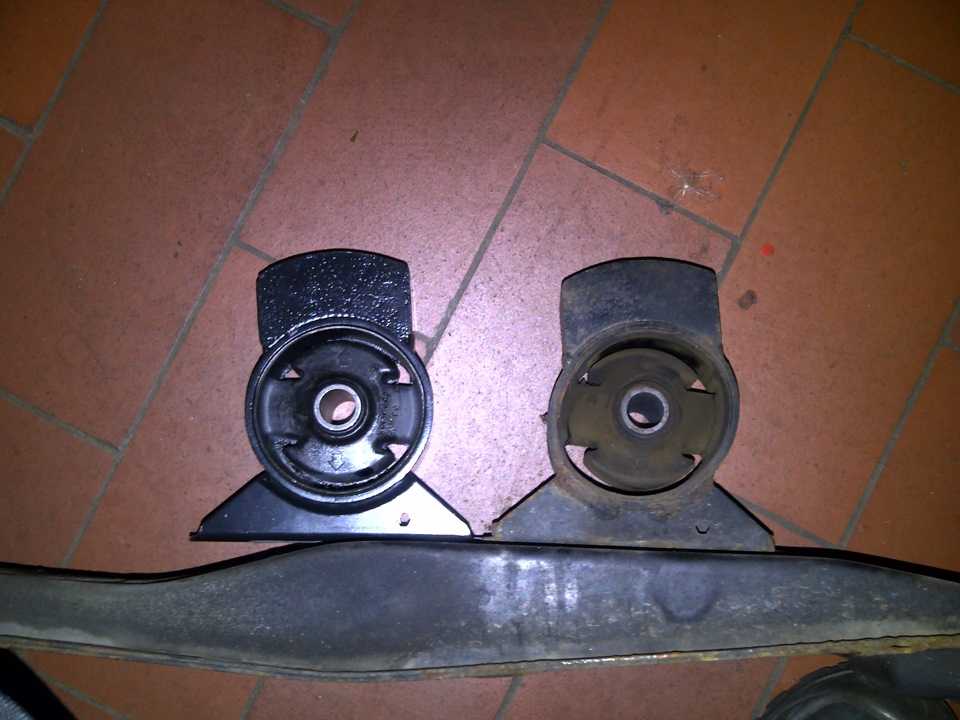

Откручиваются подушки движка и он приподнимается на 3 см.
Сливается моторное масло, откручиваются болты картера и он отсоединяется от блока.
Снизу откручиваются 2 болта и снимается масляный насос.
После этого откручиваются гайки шатунных крышек, крышки снимаются и поршни в сборе с шатунами выталкиваются вверх ручкой молотка.
