Датчик давления топлива ваз 2110: замена, неисправности

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

ДВС неравномерно работает на ХХ и глохнет;
Не развивается необходимая мощность ДВС;
Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

Увеличение расхода бензина.
Остановка мотора, нестабильный холостой ход.
Заметное уменьшение тяговых характеристик автомобиля.
Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Ремонт ВАЗ 2110 16 клапанов

Установка поршневых колец и поршней в цилиндры самостоятельно! ВАЗ! Понижение работоспособности автомобиля.

Установка поршневых колец 1. Кропотливо очищаем поршень от нагара и отложений. Осматриваем поршень, шатун и палец. Трещинкы у них недопустимы. 4. Новые кольца подбираем в согласовании с классом поршня (см. п. 5 Поршень и шатун. смена).

ПРИМЕЧАНИЕ На поршневых кольцах номинального размера обозначения отсутствуют, ремонтные поршневые кольца увеличены в поперечнике на 0,4 либо 0,8 мм, и имеют маркировку «40» и «80» соответственно.

Смотрите:

3. Перед установкой новых поршневых колец набором щупов измеряем зазор меж поршневым кольцом и стеной канавки поршня, куда кольцо будет установлено. Если зазор превосходит очень допустимый, то поршень подлежит смене. Маслосъемное поршневое кольцо. и верхнее компрессионное кольцо устанавливаем надписью «ВАЗ» либо «ТОР» ввысь. Нижнее компрессионное кольцо ориентируем таким макаром, чтоб проточкой оно было ориентировано вниз. 4. Поршневые кольца надеваем на поршень таким образом: раздвинув замок поршневого кольца (меньше чем это требуется для надевания поршневого кольца на поршень), заводим на поршень поначалу замок, и дальше тыльную часть поршневого кольца.

Новые поршневые кольца устанавливаем на поршень, начиная с разработки расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка поршневого кольца. После установки поршневых колец на поршень, разворачиваем их замками так, чтоб замок верхнего компрессионного кольца размещался под углом в 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца. 5. Смазываем свежайшим моторным маслом поршень, кольца и зеркало цилиндра. 6. Надеваем оправку на поршень и обжимаем ею кольца, временами немного постукивая ручкой молотка по оправке для самоустановки поршневых колец. 7. Вытираем насухо постели шатунных вкладышей в шатуне и крышке и устанавливаем в нижнюю головку шатуна вкладыши.

ПРИМЕЧАНИЕ Подбор шатунных вкладышей к шеям коленчатого вала показан дальше (см. табл. 8.1.34). Если коленчатый вал не подвергался расточке, то лучше поменять шатунные вкладыши новыми, номинального размера.

8. Смазываем внутреннюю поверхность шатунных вкладышей и шатунную шею коленчатого вала незапятнанным моторным маслом. Поворачивая коленчатый вал, переводим шею в последнее нижнее положение. 9. Устанавливаем поршень на блок и ориентируем его так, чтоб стрелка на днище поршня была ориентирована в сторону шкива коленчатого вала (см. Поршень и шатун. смена). 10. Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем его в цилиндр, сразу следя за продвижением шатуна к шее коленчатого вала. 11. Устанавливаем на шатун крышку и затягиваем гайки моментом 43,3-53,5 Н-м (4,4-5,5 кгс-м).

ПРЕДУПРЕЖДЕНИЕ Крышки шатунов не взаимозаменяемые. На шатуне и его крышке указан номер цилиндра, в который шатун бывает установлен. На собранном шатуне числа обязаны быть размещаться положительный момент в том. 12. Поршневые кольца 3-х других поршней заменяем таким же методом. 13. После установки всех поршней собираем движок в последовательности, оборотной его разборке. См. также Поршень и шатун. смена

Процесс очистки форсунок на ВАЗ-2110

Перед чисткой необходимо осознать, что автомобилист знает конструкцию и принцип работы узла, а также степень ответственности за все проделанные операции и их последствия. Если такой уверенности нет, то рекомендуется обратиться в автосервис.

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.
Снижаем давление в топливной магистрали.
Отсоединяем питание с топливного насоса и сбрасываем давление.
Полностью снимаем клемму с АКБ, поскольку придётся снимать рампу в сборе.
Снимаем клемму АКБ для снятия топливной рампы.
Отключаем все провода, подключённые к топливной рампе.
Снимаем патрубок подачи горючего.
Когда всё отключено, можно снять топливную рампу с двигателя.
При помощи шестигранника откручиваем крепёжные болты рампы и снимаем её вместе с форсунками.
Отсоединив топливный шланг, проводим демонтаж топливной рампы.
Отсоединяем крепёжные скобы и вынимаем форсунки.
Снимаем скобы крепления и демонтируем форсунки с рампы.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

Демонтируем резиновый уплотнитель с самой форсунки.
При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
Далее, проводим чистку канала подачи горючего.
Когда ручная очистка проведена, стоит перейти к более эффективному способу.
Процедура подключения и чистки форсунок своими руками.
Для этого подключаем питание к форсунке. Не рекомендуется использовать стандартный автомобильный АКБ, поскольку можно сжечь обмотку форсунки, и придётся покупать новую. Идеально подойдут источники питания мобильных телефонов (зарядки).
Через стандартный шприц (используется, как переходник) подключаем балончик с жидкостью для чистки карбюраторов.
После этого включаем питание на несколько секунд. Так проделать несколько раз, пока струя с форсунки не станет равномерной. Такую операцию необходимо проводить с каждой форсункой.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

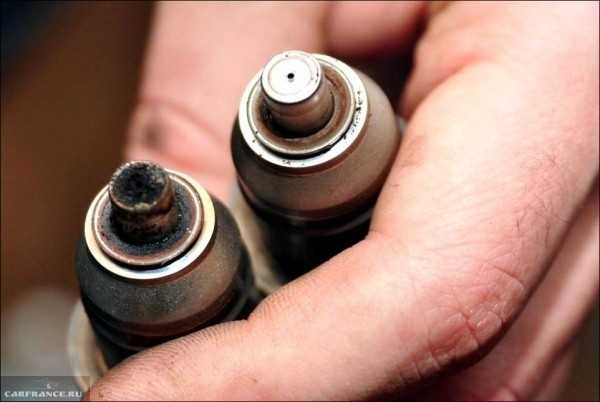

Загрязнённость форсунки.

Первый способ предусматривает использование автомобильной химии. Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
Автосервис. Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
Самостоятельное выполнение чистки форсунок. Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

Запуск мотора со сложностями или не с первого раза.
Падение мощности и тяги.
Троение, явный признак неравномерной подачи горючего.
Увеличение расхода.
Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.

Характеристики бензонасоса Bosch ВАЗ 2110 (давление и производительность)

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о насосах топливных на ВАЗ 2110 Bosch, то это есть некорректный запрос.

Под топливными насосами подразумевается чаще всего топливные насосы высокого давления они же ТНВД и это ближе к дизельным топливным системам. Бензиновые двигателя имеют бензонасосы — механические и электрические.

На Ваз 2110 электрический бензонасос Bosch, наверно самый популярный бензонасос, потому, как имеет сравнительно невысокую цену и универсальные размеры, а так же доступность в большинства магазинах.

Как выбрать бензонасос bosch хорошего качества?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch, не устанавливая его на автомобиль и предостережения по установке.

Производительность бензонасоса Bosch — от 3 до 3,8 bar

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

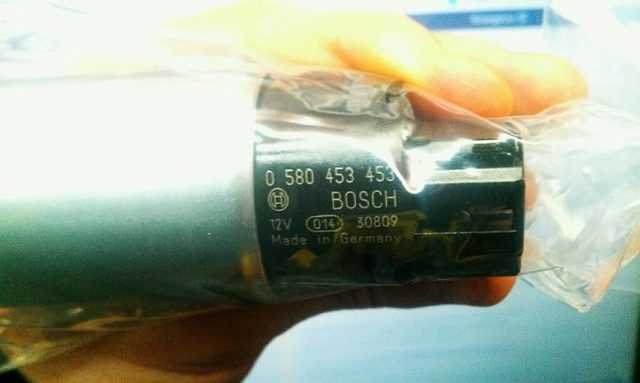

Характеристики бензонасоса Bosch 0580453453

Специально для своих читателей, заморочился и промерял бензонасос, что лежит у меня на витрине. На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса можно регулировать прокладкой из бензостойкой резины.

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все :). Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Длина бензонасоса:

Бензонасос Bosch 0580453453 — 105 мм
Бензонасос Bosch 0580453449 — 65 мм
Бензонасос Bosch 0580453465 — 90 мм

Как купить бензонасос bosch хорошего качества?

На рынке бензонасос Bosch стоит в двое дешевле, чем у меня. Приведу более точную информацию, розничная цена бензонасоса Bosch Ваз 2110 на рынке или в недобросовестных магазинах дешевле закупки оригинального бензонасоса Bosch на 10$.

Я его покупаю грубо за 300 грн, у официального поставщика и знаю, что это оригинал, а подделка бензонасоса Bosch продается за 220-250 грн в розницу.

Погруженные бензонасосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает. При работе на сухую перегрев и стирание щеток. Срок службы бензонасоса очень большой.

Встречались иномарки, которые спустя более 25 лет решились менять бензонасос, только по той причине, что стал плохо качать, такой машиной была Honda Accord 2.0 1986 года. Для меня были удивительно слышать, когда мне дедушка, он же водитель, этого автомобиля, рассказывал, как он тестировал.

Говорит, беру баночку, налил водички, включил на аккумуляторе, смотрю струя слабая, я и понял, что он уже старый. Насос стоял оригинальный, я его лично держал в руках. Давление создаваемое бензонасосом может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.

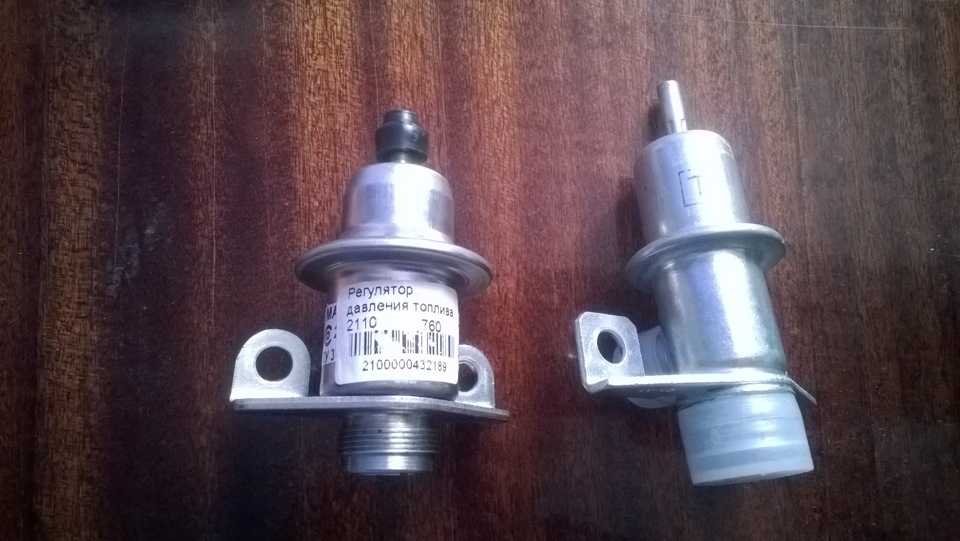

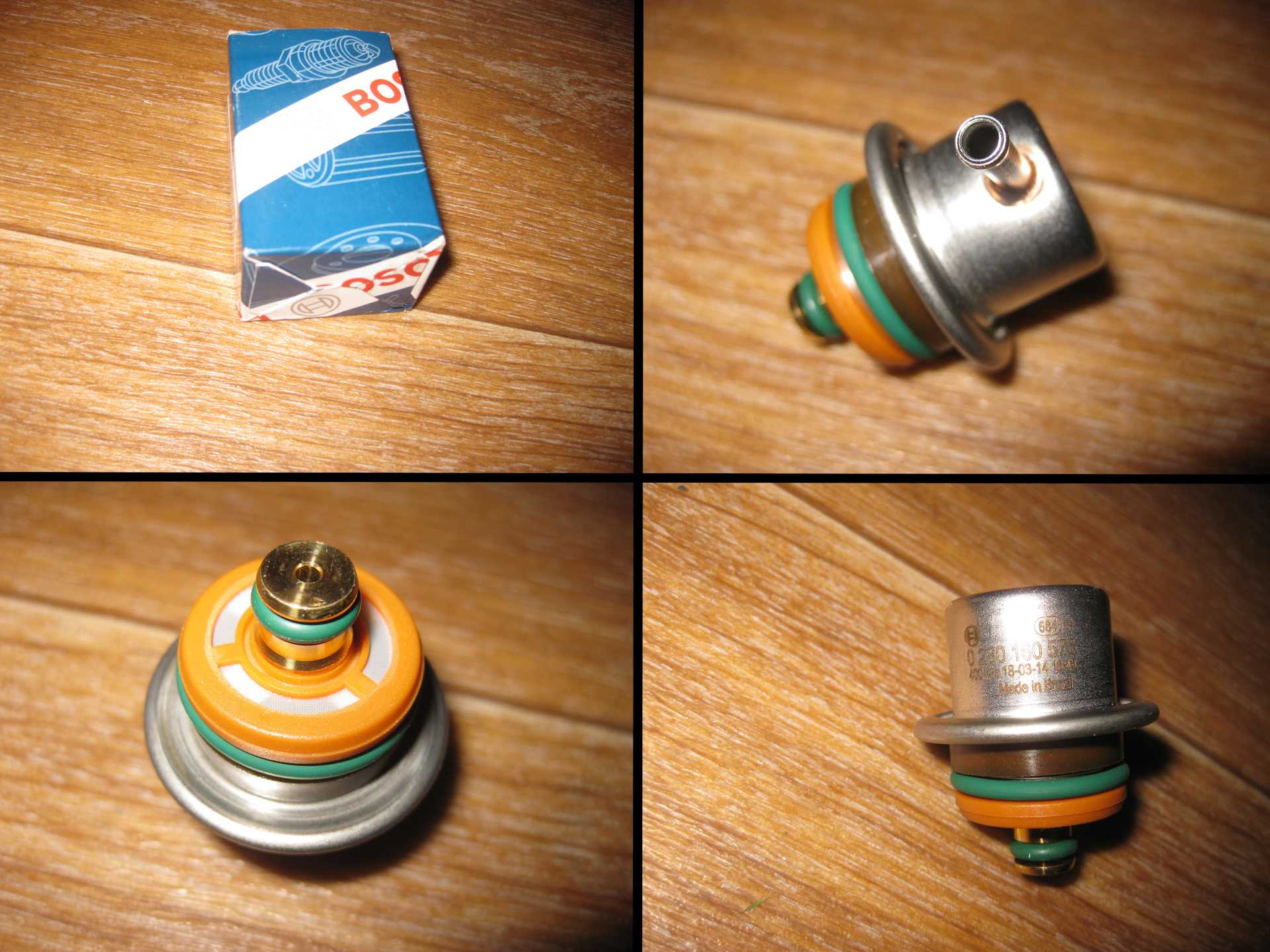

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Диагностика

Если вы заметили характерные признаки, сначала следует удостовериться в том, что проблема кроется именно в датчике. Для этого потребуется осуществить следующие действия:

открутите пробку штуцера, который располагается на торцевой части блока рампы и выполняет функции контроля давления горючего;
на днище пробки находится специальное колечко, которое компенсирует расстояния – внимательно осмотрите его;
если кольцо повреждено, имеет изъяны, либо стало менее эластичным, обязательно вместо него поставьте новое;
затем посредством колпачка от шины выкрутите золотник находящийся посередине штуцера;
с помощью шинного манометра, который обычно применяется для подкачки колес, померьте давление в момент функционирования силового агрегата. Сравните полученное значение с тем, который рекомендует производитель автомобиля. Как правило, оно не должно превышать 3,3 единицы.

В основном, когда вакуумный шланг датчика отсоединяют, давление начинает возрастать.

Если же оно остается на одном уровне, значит, датчик давления топлива в рампе ваз 2110 точно сломался и требует замены.

В дальнейшем рекомендуется регулярно осматривать РДТ. Если после замены детали, расход горючего все равно остался высоким, возможно замена была осуществлена неправильно и стоит провести ее внимательнее.

Как устранить неисправности регулятора давления топлива ваз 2110?

Самостоятельная замена регулятора давления топлива на таком авто как ВАЗ 2110 не должна вызвать особых проблем.

С задачей может справиться даже новичок, так что не нужно сразу обращаться за помощью к специалистам на станцию техобслуживания и платить им довольно большую денежную сумму. Кроме того, далеко не в каждом автосервисе сделают ремонт качественно.

В любом случае, как именно выполнять замену регулятора топлива следует знать любому владельцу модели ВАЗ 2110.

Потребуется выполнить следующие шаги:

понизьте давление в системе топлива;
выкрутите болт, который крепит топливную трубку к датчику горючего;
используя ключ на 10, уберите крепление к направляющей трубке указателя уровня масла, и снимите трубку;
выкрутите 2-е гайки крепления датчика к рампе форсунок;
извлеките штуцер датчика из рампы;
уберите с РДТ бензиновый шланг;
достаньте сломанный регулятор давления горючего;
установите вместе него новый датчик.

Во время монтажа нового датчика давления, следует осуществить замену старых манжет, поскольку они, преимущественно, утрачивают свои первоначальные качества. Также можно попробовать смочить их бензином, но скорее всего это не поможет им работать как прежде.

Итак, регулятор давления топлива является одним из главных узлов автомобиля ВАЗ 2110, как впрочем, и любой иной машины

Он ответственен за нормальную работу всей системы топлива, поэтому так важно постоянно следить за его состоянием и в случае обнаружения характерных признаков поломки немедленно поменять его на новый датчик либо устранить имеющиеся дефекты

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F	Показатель силы тока, ампер	Назначение
1	5	Подсветка номера, приборки, лампы багажника и габаритов
2	7,5	Ближний свет левой фары
3	10	Дальний свет слева
4	10	Правая противотуманка
5	30	Привод электростеклопоъемников
6	15	Переносная лампа
7	20	Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8	20	Элементы обогрева заднего стекла
9	20	Рециркуляционный клапан, омыватель лобового стекла и передних фар
10	20	Резервный предохранитель
11	5	Правый габарит
12	10	Ближний свет правой фары
13	10	Дальний свет правой фары
14	10	Левая противотуманка
15	20	Электроообогрев сиденья переднего пассажира и водителя
16	10	Правый-левый сигналы поворота, аварийка
17	7,5	Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18	25	Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19	10	Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20	7,5	Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

Работа программного контролера системы зажигания.
Регулятор расходомера воздуха, привода спидометра.
Топливные форсунки.
Вентилятор охлаждения радиатора.
Бензонасос.
Система зажигания.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Проверка давления в системе питания двигателя Лада Приора

Давление топлива в системе питания.

Основным показателем исправности системы питания двигателя ваз 2170 является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны:
– неустойчивая работа двигателя лада приора;
– остановка двигателя на холостом ходу;
– пониженная частота вращения коленчатого вала на холостом ходу;
– недостаточная приемистость (двигатель ваз 2171 не развивает полной мощности);
– провалы в работе двигателя при движении .

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов ЭСУД, отвечающих за подачу топлива (модуль топливного насоса, форсунки лада приора, топливное реле и соответствующие предохранители).

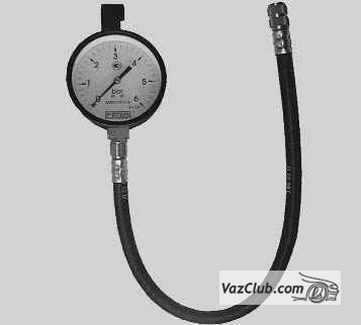

Давление топлива в системе питания лада приора проверяют с помощью профессионального манометра и шланга с оригинальным штуцером для подключения к клапану, расположенному на топливной рампе.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

Если вы включали зажигание три раза без попытки пуска двигателя, в очередной раз электробензонасос не включится, что не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.

2. Снизьте давление в системе питания ваз 2172 (см. «Снижение давления топлива в системе питания двигателя ваз 2172»).

3. Отверните защитный колпачок штуцера для контроля давления топлива на торце топливной рампы priora

Обратите внимание, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок

Для наглядности работа показана при снятом декоративном кожухе двигателя приора.

Нет возможности использовать профессиональный манометр, воспользуйтесь обычным манометром со шлангом и хомутом. Манометр должен быть со шкалой измерения не более 1000 кПа (10 кгс/см2) и ценой деления не более 20 кПа (0,2 кгс/см2)

Обратите внимание на надежное соединение (завальцовку) манометра и шланга

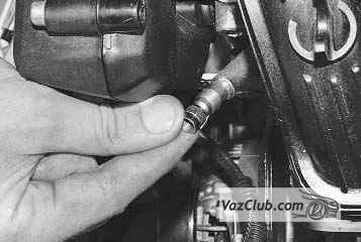

4. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине)…

При выворачивании золотника может вытечь небольшое количество топлива, поэтому предварительно подложите под штуцер ветошь.

5. …и выньте его из штуцера.

6. Подсоедините к штуцеру шланг с манометром. Закрепите шланг на штуцере хомутом и проверьте надежность его крепления. Пустите двигатель и проконтролируйте давление по манометру. Оно должно составлять 380–400 кПа (3,8–4,0 кгс/см2).

Возможны следующие причины снижения давления:
– неисправен регулятор давления топлива;
– засорен топливный фильтр тонкой очистки или фильтр топливоприемника;
– неисправен электробензонасос ваз 2170.

7. Остановите двигатель и снизьте давление в системе питания приора (см. «Снижение давления топлива в системе питания двигателя priora»).

8. Отсоедините манометр от штуцера контроля давления ваз 2171, вверните в штуцер золотник и установите на штуцер защитный колпачок.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

когда включено зажигание;
при холостых оборотах двигателя;
кода сброшена трубка регулятора давления топлива;
при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
при холостых оборотах двигателя — не менее 2,5 атмосфер,
когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Проверка давления напора

Самостоятельно качество и эффективность работы регулятора можно определить с помощью манометра. Им вы будете замерять показатель напора в системе.

Диагностика выполняется в трех режимах. Перед началом проверки обязательно убедитесь, что в топливном трубопроводе отсутствуют повреждения, топливо нигде не просачивается. Если имеются повреждения магистрали, проверка давления напора не даст объективного результата.

Проверив магистраль и убедившись, что она цельная, не имеет дефектов, приступайте к замерам в четырех режимах.

Режим диагностики	Норма показателя напора
Проверка при включении зажигания	2,5 Атм
Проверка на холостом ходу	3 Атм
Проверка при снятой трубке с регулятора	3,3 Атм
Проверка при пережатой трубке обратного тока	7 Атм

Вам необходимо будет подключить манометр к промежутку между штуцером и топливным шлангов, отсоединив вакуумный шланг.

Нажимая на педаль газа, параметр сначала поднимется до 3 Атм, но затем опустится до нормальных 2,5 Атм. Но это только при условии, что устройство, регулирующее напор горючего в системе, работает хорошо, не имеет неисправностей.

Если при проверке давление не начало повышаться, замените вакуумный шланг и проведите повторные замеры уже с ним. При отсутствии изменений замеров, это говорит о неисправности регулятора. Ремонтировать его не имеет никакого смысла. Проще сразу заменить устройство на новое, причем максимально качественное и надежное.
