Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.

Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.

Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.

Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.

Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.

Устройство и особенности инжектора ВАЗ 2107

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

Режим употребления в городе – 8,5 литров100 км;
Расход топлива при скорости 90 кмч – 6,9 – 7,0 литров100 км;
Расход при скорости 120 кмч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

Высокие требования к качеству топлива, его октановому числу;
Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.

Электронные блоки управления двигателем Январь

Электронные блоки управления инжекторным двигателем (ЭБУ, контроллеры) Январь автомобилей ВАЗ выпускаются с конца 90-х годов прошлого века. Под их управлением работали и работают ЭСУД большинства моделей автомобилей ВАЗ как переднеприводных так и заднеприводных. Ниже приведена таблица применяемости основных блоков управления ЭСУД впрысковых двигателей автомобилей ВАЗ различных годов выпуска (с 90-х по наши дни). С нормами токсичности R-83, EURO-2, 3, 4. Также перечислены особенности ЭСУД в которых они установлены.

Январь-4.1 (4)

Идентификатор ПО: J4V13O14, J4V13V14, J4V13N14, J4V13T14.

Двигатель: 8-ми клапанный 2111, 1.5 литра (автомобили ВАЗ 21083, 21093, 21099, 21102).

Особенности ЭСУД: без нейтрализатора, датчика кислорода (лямбда зонда), с СО-потенциометром (ручная регулировка СО), нормы токсичности R-83.

Январь 4.1

Идентификатор ПО: J4V07W15, J4V07Y16, J4V07Y19.

Двигатель: 16-ти клапанный 2112, 1.5 литра (автомобиль ВАЗ 21103).

Особенности ЭСУД: без нейтрализатора, датчика кислорода (лямбда зонда), с СО-потенциометром (ручная регулировка СО), R-83.

Январь 5.1

Идентификатор ПО: J5V03F21, J5V03G21, J5V03H21, J5V03I21, J5V03J21, J5V03K21, J5V03L21.

Двигатель: 8-ми клапанный 2111, 1,5 литра (автомобили ВАЗ 21083, 21093, 21099, 21102, 21110).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, Евро-2.

Январь 5.1

Идентификатор ПО: J5V05F16, J5V05H16, J5V05I16, J5V05J16, J5V05K17, J5V05L19, J5V05M30, J5V05N35, 5V05N35.

Двигатель: 16-ти клапанный 2112, 1,5 литра (автомобили ВАЗ 21103, 21113, 2112).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, Евро-2.

Январь 5.1.1

Идентификатор ПО: J5V13F02, J5V13H02, J5V13I02, J5V05J16, J5V13L05, 5V13L05.

Двигатель: 8-ми клапанный 2111, 1.5 литра (автомобили ВАЗ 21083, 21093, 21099, 21102, 21110).

Особенности ЭСУД: без нейтрализатора, датчика кислорода (лямбда зонда), с СО-потенциометром (электронная регулировка регулировка СО, R-83).

Январь 5.1.2

Идентификатор ПО: J5V07G26, J5V07I27, J5V07J28.

Двигатель: 16-ти клапанный 2112, 1.5 литра (автомобили ВАЗ 21103, 21113, 2112).

Январь 5.1.3

Идентификатор ПО: J5V26K23, J5V05L52.

Двигатель: 8-ми клапанный 2107, 1.5 литра (автомобили ВАЗ 2106-20, 21043-20, 21061-20, 2107-20).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, отсутствует датчик детонации, Евро-2.

Январь 7.2

Производство Автел, идентификатор ПО А203ЕК34.

Двигатель: 8-ми клапанный, 2111, объемом 1,5 литра (автомобили ВАЗ 2113, 2114, 2115).

Особенности ЭСУД: нейтрализатор, адсорбер, один датчик кислорода, Евро-2.

Январь 7.2

Производство Ителма, идентификатор ПО I203ЕК34, ПО I203ЕL35.

Двигатель: 8-ми клапанный, 2111, объемом 1,5 литра (автомобили ВАЗ 2113, 2114, 2115).

Особенности ЭСУД: нейтрализатор, адсорбер, один датчик кислорода, Евро-2.

Январь 7.2

Производство Ителма, идентификатор ПО I204DM52, ПО I204DM53.

Двигатель: 8-ми клапанный, 21114, объемом 1,6 литра (автомобили ВАЗ 2113, 2114, 2115, 21101, 21112, 21121, Лада Калина, Лада Гранта).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, Евро-2.

Январь 7.2

Производство Ителма, идентификатор ПО I205DM52, ПО I205DM53, I205DP57.

Двигатель: 16-ти клапанный, 21124, объемом 1,6 литра (автомобили ВАЗ 21104, 21114, 21123, 21124).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, Евро-2.

Январь 7.2

Производство Автел, Ителма, идентификатор ПО А226FM10, ПО I226FM10.

Двигатель: 8-ми клапанный, 21067, объемом 1,6 литра (автомобиль ВАЗ 21074-20).

Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, отсутствует датчики фаз и детонации, Евро-2.

Примечания и дополнения

— ЭБУ- специализированный микрокомпьютер, в котором установлена программа управления двигателем, а датчики и исполнительные устройства – периферийное оборудование этого компьютера. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства.

Еще статьи по инжектору ВАЗ

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна. Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Бортовой компьютер ВАЗ 2107

Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.

Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:

Какой ЭБУ стоит на ВАЗ 2107

Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.

Заводские модели ВАЗ 2107 (инжектор) не оснащались ЭБУ, но имели специальное посадочное гнездо для устройства и возможности для подключения.

Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107. А установка даже типовой модели ЭБУ позволит своевременно получать данные о поломках и быстро устранять неисправности своими руками.

Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:

«Орион БК-07»;
«Штат Х-23М»;
«Престиж V55–01»;
UniComp — 400L;
Multitronics VG 1031 UPL и другие разновидности.

Основные функции ЭБУ для ВАЗ 2107

Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:

Определять текущую скорость движения автомобиля.
Выявлять среднюю скорость езды на протяжении выбранного отрезка пути и за всю поездку.
Устанавливать расход горючего.
Контролировать время работы мотора.
Считать пройденный километраж.
Выполнять расчёт времени прибытия в пункт назначения.
При сбое в системах авто незамедлительно сигнализировать о проблеме водителю.

Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.

Бортовой компьютер на ВАЗ 2107 располагается сразу за панелью приборов, подсоединяясь к датчикам автомобиля. Экран или индикаторы выводятся непосредственно на приборную панель для удобства водителя.

Причины появления Check Engine на ВАЗах

Если вам не удается самостоятельно найти причину, по которой возникает эта ошибка, обратитесь на СТО, там специалисты, используя специальное оборудование, без труда установят причину ошибки и помогут ее устранить.

Какие неисправности системы управления двигателя зажигают чек?

Неисправный датчик температуры всасываемого воздуха (встроенный в ДМРВ) вызывает ошибки P0112 или P0113. Показания датчика температуры воздуха используются блоком управления для коррекции топливной смеси в зависимости от температуры наружнего воздуха. Отдельно от расходомера воздуха заменить датчик температуры нельзя.

Неисправность катализатора «низкая эффективность катализатора» зажигает лампу «чек», на поведение автомобиля влияет слабо, практически не влияет. Что такое катализатор и для чего он нужен.

Неисправность датчика температуры охлаждающей жидкости вызывает зажигания чека и ошибки P0117 или P0118, в зависимости от того обрыв это или замыкание датчика или его проводки. Диагностируется несложно, мультиметром, в руководстве по ремонту даны эталонные сопротивления датчика при различных температурах.

Неисправность датчика положения дроссельной заслонки приведет к ошибкам P0122, P0123 и аварийному режиму работы двигателя, исправность датчика положения дроссельной заслонки проверяется мультиметром.

Бедная смесь — ошибка P0171 имеет много возможных причин, в первую очередь низкое давление топлива и далее возможные причины это забитые топливные форсунки «инжекторы», подсосы воздуха, неисправность расходомера воздуха, неисправность системы зажигания. Все эти причины последовательно диагностируем. К примеру в этом случае оказался неисправен топливный насос.

Богатая смесь — ошибка P0172 может быть из-за неисправности регулятора давления топлива (высокое давление в топливной системе) проверяем замером давления топлива, негерметичные топливные форсунки, неисправный расходомер воздуха, неисправный датчик кислорода, заклинивший клапан продувки адсорбера, проблемы с механикой двигателя.

Обрыв топливной форсунки — ошибки P0201, P0202, P0203, P0204 последняя цифра это номер цилиндра с неисправностью, неисправный цилиндр при этом не работает.

Неисправность цепи топливного насоса — ошибка P0230, эта ошибка указывает на обрыв не в топливном насосе, а в первичной цепи реле топливного насоса, чаще всего причиной является блокировка сигнализации или противоугонная секретка.

Загорелся чек на ваз 2107 инжектор причины

Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
Производится демонтаж держателя топливных трубок.
Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.

ЭБУ BOSCH 2104-1411020-10 ВАЗ 2104, 2105, 2106, 2107 (1 датчик кислорода, Е 2) M7.9.7 Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5

Рулевое управление и тормозная система

Автомобиль модели ВАЗ 2107 отличается хорошей управляемостью. Механизм рулевого управления червячного типа достаточно надежен, выработка преимущественно появляется в шаровых наконечниках тяг. Затягивание с ремонтом может привести к их обрыву и потере управления машиной во время движения. Износ втулок маятника сопровождается стуками и увеличение люфтов до недопустимых значений.

ВАЗ 2107 имеет двухконтурную гидравлическую тормозную систему с вакуумным усилителем тормозов. Наиболее частые поломки:

Износ тормозных колодок, барабанов и дисков сверх предельного уровня.
Утечка тормозной жидкости в результате износа уплотнительных колец и появление каверн в главном тормозном цилиндре.
Появление свищей в тормозных шлангах.
Заклинивание поршней в цилиндрах исполнительного механизма.

Следует помнить, что правилами дорожного движения запрещена езда на автомобиле с неисправностями рулевого механизма или рабочих контуров тормозной системы. В случае обнаружения поломок такого рода следует вызывать эвакуатор для доставки автомобиля к месту стоянки и ремонта.

Тюнинг подвески

Для подстройки подвески под себя водители прибегают к ее тюнингу. Его стоимость колеблется от 100 рублей за проставки до 125 тыс. рублей за пневмоподвеску.

Таблица — Тюнинг подвески ВАЗ 2107.

Вариант тюнинга подвески	Главные преимущества модернизации	Отрицательные стороны тюнинга подвески
Увеличение клиренса	Улучшение проходимости	Ухудшение контроля над авто на скорости
Уменьшение дорожного просвета	Получение спортивного стиля	Повреждения днища о препятствия
Увеличение жесткости	Увеличение грузоподъемности	Тряска при проезде ухабов
Добавление мягкости	Повышение комфорта	Появление валкости
Пневмоподвеска	Возможность подстроить ходовую под стиль вождения и дорожные условия	Низкая надежность

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
Поломка масляного насоса, засорение фильтра.
Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Возможные неполадки ЭБУ

Неполадки могут относиться к различным деталям автомобиля:

Датчики. Это может касаться абсолютно любых из них, но чаще всего страдают именно температурные датчики;
Форсунки. Обычно проблемы могут появиться, если в цепи наблюдается обрыв какой-то детали. В результате этого загорание форсунок происходит в замедленном темпе;
Двигатель. Обычно мотор начинает показывать фокусы, если водитель долгое время проводит в дороге. Чаще всего он перегревается или закипает;
Клапаны. Они могут забиться, поэтому воздушно-топливная смесь не будет проходить с необходимой интенсивностью;
Вентиляторы. Могут скапливать на себе огромное количество посторонних частиц, что приведет к увеличению их массы. А это станет причиной того, что они будут работать с неполной силой. В результате появится еще одна проблема – перегрев мотора;
Инжектор. Может выдавать различные ошибки.

Система управления двигателем ВАЗ-2107-20

Двигатель ВАЗ-2104 оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением

Эта система обеспечивает выполнение норм Евро-2 на токсичные выбросы и испарения при сохранении высоких ездовых качеств и низкого расхода топлива.

Электронный блок управления системы впрыска – контроллер

– представляет собой мини-компьютер специального назначения. Контроллер установлен в салоне и прикреплен к щитку передка за вещевым ящиком.

Контроллер содержит два вида памяти – оперативное запоминающее устройство (ОЗУ) и программируемое постоянное запоминающее устройство (ППЗУ).

ОЗУ используется компьютером для хранения текущей информации о работе двигателя и ее обработки.

Также в ОЗУ записываются коды возникающих неисправностей. Эта память энергозависима, т. е. при отключении питания ее содержимое стирается.

ППЗУ содержит собственно программу (алгоритм) работы компьютера и калибровочные данные (настройки).

Таким образом, ППЗУ определяет важнейшие параметры работы двигателя: характер кривых момента и мощности, расход топлива и т. п. ППЗУ энергонезависимо, т. е. ее содержимое не изменяется при отключении питания.

Датчики системы управления выдают контроллеру информацию о параметрах работы двигателя (кроме датчика скорости автомобиля), на основании которых он рассчитывает момент, длительность и порядок открытия форсунок, момент и порядок искрообразования.

При выходе из строя отдельных датчиков контроллер переходит на обходные алгоритмы работы; при этом могут ухудшиться некоторые параметры двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно.

Исключение составляет датчик положения коленчатого вала – при неисправности датчика или его цепей двигатель работать не может. Также двигатель не может работать при одновременном выходе из строя нескольких датчиков.

Датчики неремонтопригодны, при выходе из строя их заменяют.

Лампа контроля системы управления двигателем – «CHECK ENGINE»

– находится в блоке сигнализаторов над выключателем освещения приборов и информирует водителя о неисправностях, но не запрещает дальнейшее движение автомобиля.

Если система исправна, то при включении зажигания лампа загорается, и гаснет сразу после пуска двигателя.

Если она горит при работающем двигателе, в системе управления двигателем имеются неисправности, условные коды которых контроллер записывает в память (ОЗУ).

Если в дальнейшем неисправность пропала (например восстановился контакт в цепи датчика), лампа может погаснуть; при этом код неисправности не стирается, а сохраняется в памяти и может быть считан с помощью диагностического оборудования, подключаемого к диагностическому разъему. Он расположен под вещевым ящиком на кронштейне блока реле и предохранителей. Чтобы стереть коды неисправностей из памяти контроллера, нужно отключить аккумуляторную батарею не менее чем на 10 с (или выбрать соответствующий режим на диагностическом приборе).

Отказ некоторых элементов систем питания (электробензонасоса и его цепи) и управления (модуля зажигания, свечей и высоковольтных проводов) не определяется контроллером, и, следовательно, лампа контроля системы управления двигателем при этом не загорается. При перебоях в искрообразовании контроллер может выдавать код неверного сигнала датчика концентрации кислорода.

Замена распредвала

Стандартный распредвал ВАЗ 2107 распределяет мощность примерно одинаково на всем диапазоне оборотов. Чтобы улучшить мощность на малых оборотах, можно установить вал с малой фазой, который быстрее закрывает клапана. Вал с широкой фазой, сильно открывающий клапана, дает преимущество при работе на высоких оборотах.

Поэтому рынок предлагает для тюнинга двигателя ВАЗ 2107 несколько вариантов распредвалов: верховые, низовые (нижние) и универсальные валы.

Установка низового распредвала удобна тем, кто часто занимается буксировкой или просто не любит “крутить двигатель” до высоких оборотов. Верховой распредвал нужен тем, кто привык поддерживать высокие обороты двигателя. Он начинает работать после 3200 об/м, на малых же оборотах тяга двигателя слабеет, а расход топлива растет. Поэтому такой распредвал применяется лишь для специализированного спортивного тюнинга.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

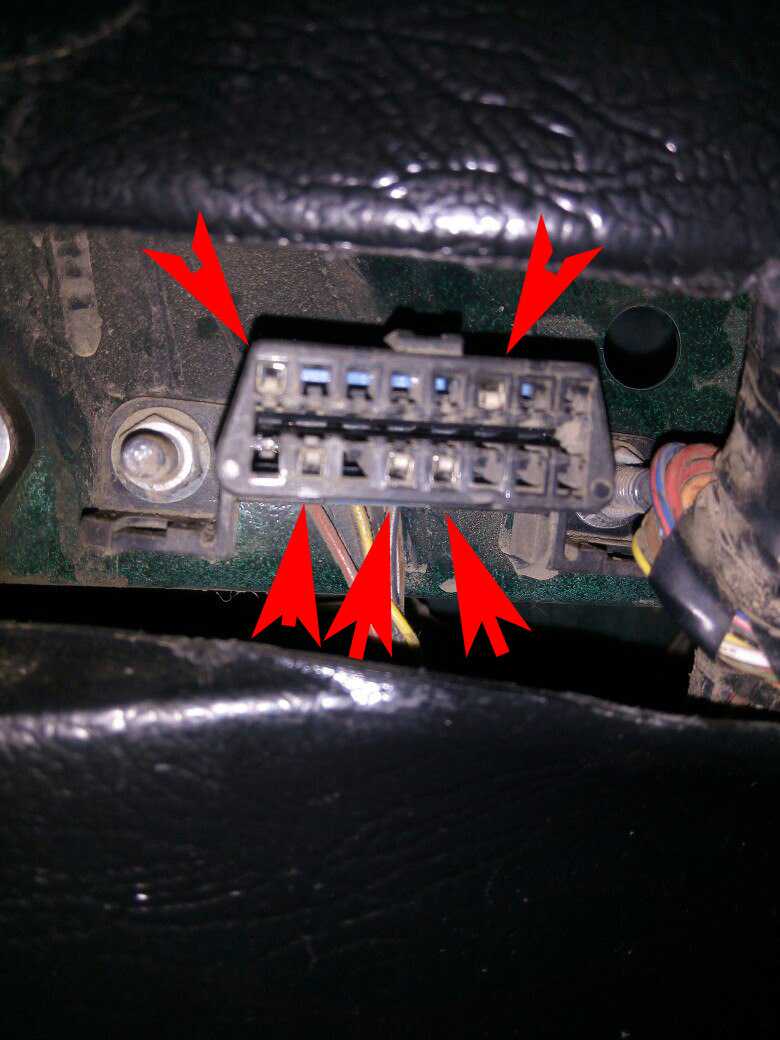

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

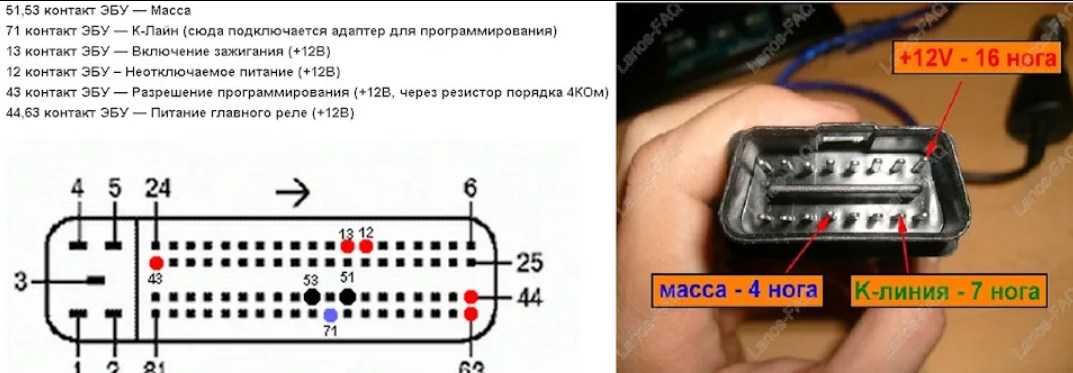

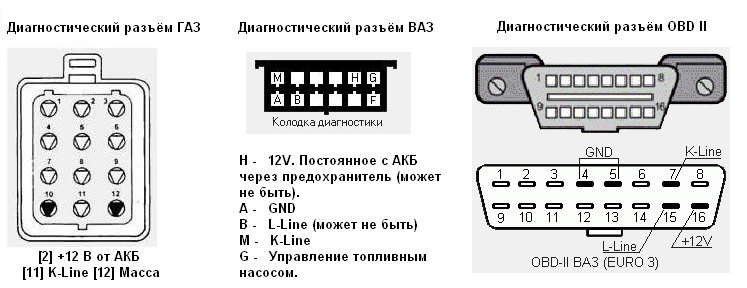

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке Подключение диагностического разъема к колодке

Конструктивные особенности электронного блока управления

Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.

Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

Читать дальше: Ттх опель омега б

https://youtube.com/watch?v=YNpES_eRlng

https://youtube.com/watch?v=RUl65pclHjA

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Диагностический разъём

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Устройство для подключения сканера к ЭБУ на ВАЗ 2107 отличается компактными размерами

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

просмотреть и расшифровать коды ошибок;
изучить характеристику работы каждой системы;
почистить «ненужную» информацию в ЭБУ;
проанализировать работу датчиков авто;
подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
просмотреть показатели систем и сохранённые данные о предыдущих ошибках.

Сканер, подключённый к диагностическому разъёму, моментально определяет все ошибки в работе ЭБУ и расшифровывает их водителю

Где находится

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Открыв бардачок, можно увидеть с левой стороны диагностический разъём ЭБУ

Метки: m7.3

Комментарии 51

такое ощющения что два целиндра отказыают на ходу но после поворота ключа зажигания выкл вкл начеанает нормально роботать

У меня была такая же фигня. Поменял блок зажигания. И провода на свечи то же менял. Там один провод почти отвалился. Визуально этого не видно но когда потянул то он без особых усилий порвался. Помогло…

здравствуйте уважаемые подскожите ваз 21 07 инжетор набираешь скорость 90 пятую идет км 2 потом происходит потеря мощьности на ходу ключь зажигания выключаешь через секунду включаешь машина опять нормально

Гуляя по китайскому интернет магазину наткнулся на такую штуку: ELM327 OBDII V1.5 CAN-BUS Bluetooth за 9$. Девайс поддерживает: ISO15765-4 (CAN) ISO14230-4 (KWP2000) ISO9141-2 J1850 VPW J1850 PWM Будет ли эта штука работать Ваз 2107 2008г?

16-клапанный двигатель на «семёрку»

На ВАЗ 2107 с завода устанавливается 8-клапанный силовой агрегат. Разумеется, одним из самых простых способов тюнинга можно считать замену на 16-клапанный двигатель. Традиционно выбирается двигатель от ВАЗ 2112, так как он практически идентичен по габаритам мотору с ВАЗ 2107 и отвечает всем требованиям мощности и экономичности.

Установка 16-клапанного мотора на «семёрку» проводится по следующему алгоритму:

Подготовить мотор к установке. Для этого нужно снять маховик и обточить венец с внутренней стороны. Обточка необходима для того, чтобы детали стартера более легко соединились со сцеплением маховика. Помимо обточки потребуется заменить подшипник первичного вала на подшипник от 2112, иначе новый двигатель просто не войдёт в место посадки.

Видео: порядок установки

16-клапанный двигатель вместо 8-клапанного — оптимальный вариант для тех водителей, которые хотят чувствовать быструю отдачу от своих действий во время езды, оптимизировать мощности мотора и ресурс всего автомобиля в целом.

Таким образом, любой вид тюнинга двигателя ВАЗ 2107 способен превратить машину в более скоростную и выносливую модель. Однако при выполнении любого вида работ следует придерживаться регламента и техники безопасности, в ином случае лучше обратиться к опытным специалистам.

Коррекция внутренних управляющих программ (чип-тюнинг)

Чип-тюнинг Чип-тюнинг, как и ЭСУД доработка, также предполагает изменение заводских настроек программного обеспечения с целью устранения тех или иных ошибок в работе ПО. Но конечная цель чип-тюнинга несколько иная, и заключается в существенном увеличении крутящего момента и в получении от двигателя максимальной производительности.

Принимая во внимание вышеизложенную информацию, каждый владелец автомобиля перед тем, как отрегулировать инжектор, должен знать ответ на два вопроса:

для каких результатов осуществляется регулировка инжектора;
какие негативные последствия грозят двигателю в результате непрофессионального вмешательства в работу заводского программного обеспечения.
