Проверка гидрокомпенсаторов: что важно знать?

Причины стука гидрокомпенсаторов на горячую

Наиболее частыми причинами стука гидрокомпенсаторов являются некачественное или старое моторное масло, забитый фильтр, нестабильная работа масляного насоса, недостаточное количество масла либо же механические поломки. Исходя из этого, при появлении стука первым делом следует проверить уровень моторного масла и его качество, а также загрязненность масляного фильтра. Грязный или неисправный фильтр нарушает циркуляцию смазки по каналам двигателя.

Чаще встречается одна причина повеления стука гидрокомпенсатора из двух – это либо слишком малая вязкость прогретого масла, либо низкое его давление. Возникнуть они могут в силу следующих причин:

• Низкий уровень масла. Один из самых частых факторов, приводящих к стуку гидрокомпенсаторов. При недостаточном количества смазки в картере, велика вероятность, что механизм будет работать «на сухую», то есть без масла, а соответственно может начать стучать. Но при этом для компенсатора также вреден и переизбыток масла. В таком случае может произойти вспенивание смазки, что ведет к завоздушиванию системы и, как следствие, к некорректной работе гидрокомпенсаторов.
• Загрязненный масляный фильтр. При сильном износе расходника на поверхности фильтрующего элемента образуется корка из грязи и других мелких частиц, которая препятствует нормальной циркуляции смазки по системе.
• Несоответствующая вязкость. Часто автолюбители не могут понять почему же после замены масла начали стучать гидрокомпенсаторы. В большой степени тому причина как раз неверный коэффициент вязкости, реже просто плохое качество смазывающей жидкости. Мнение о том, что гидрокомпенсаторы работают лучше с маслом какой-либо конкретной марки неверно, на самом деле нужно просто правильно подбирать его по вязкости. При слишком низкой вязкости может попросту не хватить давления для полного наполнения механизма. Если оно некачественное, то из-за плохих присадок быстро теряет свои свойства. В этом случае потребуется заменить масло на новое соответствующей вязкости, и не забудьте о новом фильтре.
• Неисправности в масляном насосе. Чаще возникает в автомобилях с большим пробегом, где насос уже настолько изношен, что просто не в состоянии создать необходимое давление в смазочной системе мотора.
• Применение присадок для масла. Подавляющее большинство этих веществ применяются для изменения вязкости (уменьшения или увеличения коэффициента) или температурного режима работы. И вот как раз при изменении вязкости, особенно если гидрокомпенсаторы изношены, может возникнуть ситуация, когда они начнут стучать на горячем моторе. Относительно температурного режима, масло как раз лучше всего работает на горячую, а присадки могут изменить эту характеристику. А, следовательно, после добавления присадок могут начать стучать гидрокомпенсаторы, так как не хватает давления, чтобы продавить в них масло. Чаще из-за чрезмерно жидкой смазки.
• Неисправности в плунжерной паре. В таком случае масло может начать вытекать из полости под плунжером, а точнее между его втулкой и самим механизмом. Как следствие гидрокомпенсатор попросту не успевает выбирать рабочий зазор. Такая неисправность чаще возникает в результате износа или засоров шарикового клапана в плунжере. Также может сильно износиться сам шарик, пружины либо рабочая полость. В таком случае решить проблему можно только полной заменой гидрокомпенсаторов.

В большинстве случае гидрокомпенсатор начинает стучать именно на горячем двигателе. Если же механизмы подклинивает или в них забиты масляные каналы, то они сначала стучат, а после прогрева двигателя шум пропадает или затихает, так как они не получают смазку в необходимом количестве. В этом случае проблему можно решить только их заменой. Однако же, при появлении стука после прогрева, неисправность решается значительно проще, если конечно причина не в масляном насосе.

Стучат гидрокомпенсаторы на холодную — что делать

Среди всех способов определения какого-либо повреждения или проблемы с транспортным средством, один из самых доступных является слуховой. Многие автолюбители давно заметили, что многие неприятности, возникающие при работе того или иного механизма, сопровождаются возникновением посторонних звуков. Иногда достаточно прислушаться к работе собственного автомобиля, чтобы иметь возможность понять — какой-то элемент, механизм или узел работает не правильно. Диагностируя на слух неприятность, можно оперативно устранить ее. Главное знать — что именно потребуется делать. Например, стучит гидрокомпенсатор на холодном двигателе — что делать? Некоторые автолюбители совершают ошибку, сразу бросаясь заменять тот или иной гидрокомпенсатор. К сожалению, это не всегда устраняет стук, а значит, и саму проблему. Поэтому изначально следует знать возможные первопричины возникновения подобного явления.

Стучат новые гидрокомпенсаторы в двигателе — разбираемся в вопросе

Действительно, иногда замена этих элементов совершенно на новые изделия не дает требуемого результата. Чаще всего в этом случае есть две причины сохранения неприятного состояния:

• Плохое качество применяемого масла;
• Проблемы с масляным фильтром.

Важно отметить, что даже в совершенно новом транспортном средстве может возникнуть подобная ситуация, если изначально залито масло очень плохого качества

Почему стучат гидрокомпенсаторы на холодную

Если посторонние звуки возникают при работе силового агрегата на холодную, а после его нагрева исчезают, то причину следует искать именно в состоянии масляной системы и в качестве рабочей жидкости. В этом случае основными причинами может стать:

• Засорение фильтрующего элемента, что не дает маслу оказывать нужное давление. При повышении температуры выходное отверстие фильтра расширяется и все приходит в норму — шумы исчезают;
• Загрязнение клапанов. Опять же — повышение температуры изменяет вязкость рабочей жидкости, делая ее более жидкой, что временно устраняет проблему и система начинает работать так, как это надо.

Больший или меньший уровень масла также может стать причиной подобного. В первом случае происходит вспенивание жидкости, что нарушает работу гидрокомпенсаторов, во втором — насос банально начинает качать воздух, что тоже не есть хорошо.

Естественно, что и самом насосное оборудование может стать основной причиной подобного эффекта. Если оно функционирует не правильно, то не будет создавать требуемый уровень давления в системе.

Ищем причины стука

Проще всего начать поиск первопричин с определения уровня масла в системе. Для этого достаточно использовать специальный щуп:

• Если жидкости больше, чем требуется по норме — слить лишнее;
• Если меньше — долить.

Следующий шаг — осмотреть насосное оборудование и фильтрующую систему на предмет загрязнений и повреждений.

https://youtube.com/watch?v=vVS2c_LoD8s

Последний этап — проверка самих гидрокомпенсаторов.

Первый способ:

• Нажать на каждое подобное изделие специальной выколоткой из мягкого металла;
• Если для его прожимания не потребуется приложить значительных усилий, то с данным изделием явные проблемы — рабочий элемент прожимается с довольно серьезным усилием.

Второй способ:

• Выставить распредвальные кулачки выступами вверх;
• Визуально осмотреть их на наличие зазоров между ними и толкателями;
• Наличие зазора сигнализирует о неисправности.

Чтобы окончательно удостовериться в неисправности, необходимо поочередно утопить с помощью деревянного клина каждый гидрокомпенсатор и сравнить скорость их перемещения. Наиболее скоростной (особенно при наличии зазора) явно функционирует не правильно.

Исправление ситуации

Довести начатое после выявления всех возможных причин становится очень просто:

1. Если причиной того, что стучат гидрокомпенсаторы на холодную, являются сами изделия, то их придется банально заменить.
2. При наличии неправильного объема масла — долить или, наоборот, слить лишнее.
3. Фильтрующий элемент при засорении — меняется.
4. Аналогично следует поступить, если были обнаружены повреждения насосного оборудования.

Если же автолюбитель не смог выявить каких-либо явных признаков возникновения подобных шумов при эксплуатации своей машины, то рекомендуется приобрести и использовать более качественное масло. Если же и это не принесет результата, то остается только один выход — отправка транспортного средства на хорошую станцию техобслуживания, где более опытные специалисты смогут подобрать «оптимальное лечение».

Как установить причину стука гидриков

Самостоятельно установить причину стука достаточно сложно.

• Во-первых, необходимо определить, какой из гидрокомпенсаторов стучит;
• Во-вторых, проверить его работу на специальном стенде.

Если стенд покажет, что проблема не в нем, то необходимо будет искать причину в двигателе. К тому же, для многих современных машин стук гидрокомпенсаторов на холодную является нормальным. Ведь холодное масло обладает огромной вязкостью и не успевает заполнять камеру гидрокомпенсатора, но через 30–50 секунд, когда масло хоть немного согреется, стук исчезает. Если же стук не исчезает через минуту, то необходимо искать его причину. Для большинства машин в порядке вещей стук на холодную в течение 5–15 секунд. Ведь масло из камер гидрокомпенсаторов вытекло, а новое холодное масло с трудом проходит через каналы и жиклеры.

Если же обратиться в мастерскую нет возможности, а установить причину стука гидрокомпенсаторов необходимо, то в первую очередь проверьте цвет и запах масла. Если оно очень темное или черное, с пузырями, белой пеной или пахнет гарью, необходимо не только сменить его, но и 2–3 раза промыть двигатель с помощью специального промывочного масла. Если в масле белая пена, то необходимо проверить двигатель на утечку охлаждающей жидкости. Ведь белую пену (эмульсию) образуют вода, тосол и антифриз, попавшие в масло.

Если стук исчез, значит, проблема была в масле или грязной масляной системе. Если же стук не исчез, снимите все гидрокомпенсаторы и уложите их по порядку, чтобы не перепутать в процессе установки. Разбирайте и промывайте каждый компенсатор, проверяйте работу жиклеров и клапанов, затем устанавливайте на двигатель. Если и это не помогло, то измерьте давление масла на холодном и горячем двигателе и сравните с рекомендованными значениями для вашего мотора. Если у вас нет данных о правильном давлении масла, вы не знаете где их взять, или как измерить давление масла, то не усугубляйте ситуацию неумелым вмешательством и направляйтесь в автосервис.

Замена гидрокомпенсаторов ВАЗ-2112 16 клапанов: фото и видео

Гидрокомперсаторы или как их ещё называют гидротолкатели клапанов, предназначены для автоматической регулировки их тепловых зазоров. Проще говоря они являются своеобразными прокладками между кулачками распределительного вала и клапанами, способными изменять свою толщину. Гидрокомпенсатор состоит из корпуса цилиндрической формы, а также специального плунжера, состоящего из втулки, пружины и шарикового клапана. Их применение на двигателе ВАЗ-2112 позволяет не проводить периодическую проверку тепловых зазоров, как на двигателе 2108 (регулировка клапанов).

Подробно и «вблизи» о замене гидрокоменсаторов рассказано и показано на видео ниже:

Сколько стоит замена?

Для замены гидрокомперсаторов следует брать целый комплект, так как менять их по одной просто не имеет смысла. Цена комплекта гидрокомперсаторов на 16-ти клапанную модель ВАЗ-2112 стоит в пределах 2000 рублей. И для того, чтобы не приобрести бракованные запчасти, предлагаем ознакомится с видео:

Цена за проведение работ по замене гидрокомперсаторов в условиях автосервиса будет колебаться в пределах 3000 рублей, однако такие работы вполне можно сделать своими руками, необходимо лишь строгое следование нашей подробной инструкции.

Пошаговый процесс замены гидрокомперсаторов на ВАЗ-2112

Сама по себе работа не представляет из себя ничего сложного, однако потребует определенного внимания и небольших усилий, так как преподает демонтаж клапанной крышки и распределительных валов.

Работы выполняем на холодном двигателе в следующем порядке:

Проводим диагностику

После того как все работы по ремонту завершены, необходимо проверить работу двигателя.

Принцип работы гидрокомперсаторов

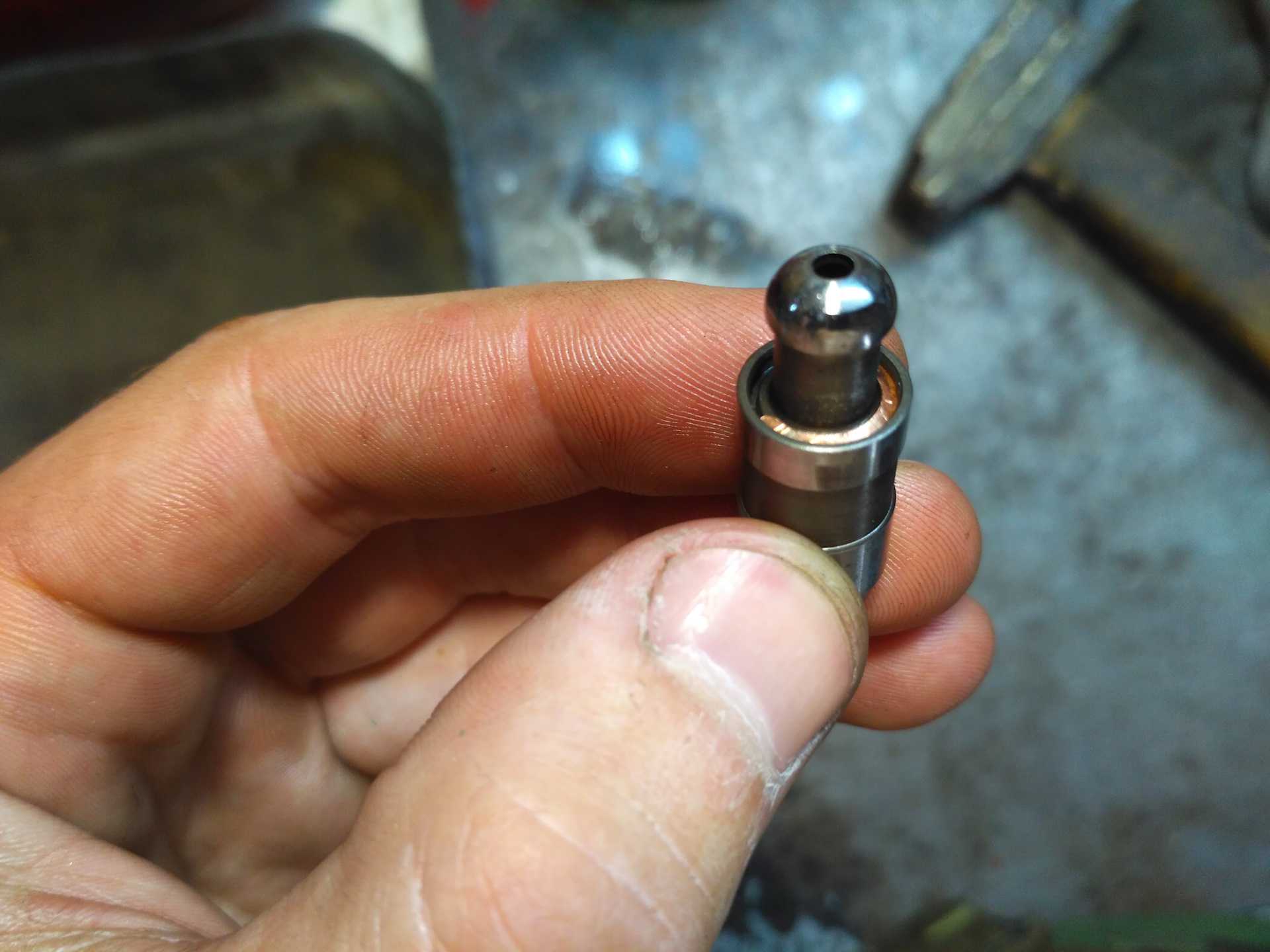

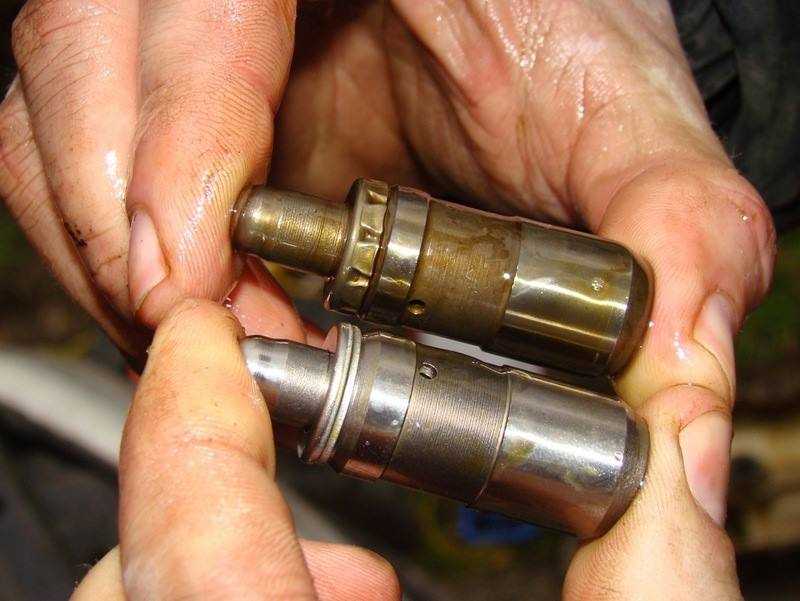

Гидрокомпенсатор в разобранном виде

Принцип его работы заключается в следующем. При повороте кулачка тупой стороной к толкателю образуется зазор, и в это время находящийся под воздействием пружины плунжер перекрывает его, поднимаясь вверх, а масло через канал минуя шариковый клапан поступает непосредственно в его полость.

При повороте кулачка распределительного вала противоположной стороной, он надавливании на толкатель отправляя его вниз. И в это время клапан закрывается шариком, так как усилие кулачка передается уже на плунжер.

Признаки и причины неисправности

Основным признаком того, что гидрокомперсаторы вышли из строя станет их характерный стук, именно в этом случае для любого автолюбителя это будет первым сигналом для проведения диагностики.

Причин возникновения неисправности может быть несколько:

Если гидрокомперсаторы отработали весь срок и требуют замены в связи с износом по чисто эксплуатационным характеристикам, значит причин для расстройства нет. Однако в двух других случаях это будет обозначать проблемы в работе масляного насоса, элементов системы смазки, а также несоответствия типа масла к двигателю.

Гидрокомпенсатор будут работать исправно и продолжительное время лишь в тех случаях, когда всё рабочее пространство заполнено маслом. Иначе динамические нагрузки постепенно приведут к его разрушению, что станет следствием стуков. Для диагностики гидрокомпенсаторов можно использовать фонендоскоп.

Пример стука гидрокомперсаторов

Другое мнение

Замена гидрокомпенсаторов на 16-клапанном двигателе ВАЗ-2112 проводится достаточно легко и просто. Хоть слово и тяжелое, и может погрузить некоторых автолюбителей в стопор, но сделать это не сложно.

Видео о замене гидрокомпенсаторов на ВАЗ-2112 ( рассмотрены двигатели 21124 и 21126):

Видео сюжет расскажет, как заменить гидрокомпенсаторы, а также провести их диагностику.

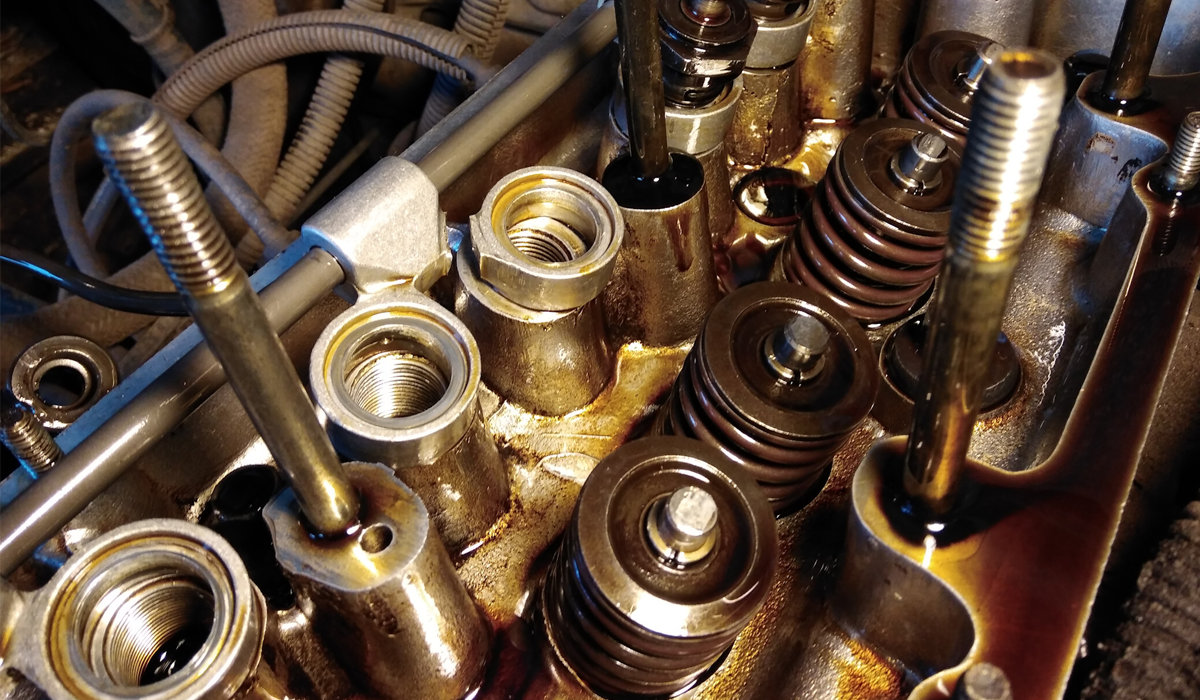

Процесс замены гидрокомпенсаторов на 16-ти клапаннике

Гидрокомпенсаторы производства АвтоВАЗ

Итак, если диагностика показала, что гидрокомпенсаторы вышли из строя, то проводим их замену. Конечно, в первую очередь, необходимо купить новые. Теперь, рассмотрим, последовательный процесс замены:

Если замена выполнена, верно, то после сборки и первом запуске двигателя, ничего не должно стучать. Если стук остался, необходимо еще раз разобрать все и провести диагностику, а затем устранить проблему.

Выбор гидрокомпенсаторов

К выбору любой запасной части необходимо относиться достаточно серьезно. Не исключением становятся и гидрокомпенсаторы. Рассмотрим, возможные варианты установки их на ВАЗ-2112 серии:

Заменить гидрокомпенсаторы на ВАЗ-2112 не так уж и легко, но реально своими руками. Конечно, для этого придется потратить время и усилия. К выбору изделия, также стоит относиться достаточно серьезно, ведь именно от качества зависит ресурс использования.

Производители гидрокомпенсаторов

Использование оригинальных запчастей для автомобиля конкретной марки и модели, конечно, же лучше. Но, не всегда есть такая возможность из-за наличия в магазинах автозапчастей или из-за дорогой цены.

Есть такие производители ГК:

• гидравлические компенсаторы INA;
• ГК компании FEBI;
• ГК марки SWAG;
• гидрокомпенсаторы AE;
• гидрокомпенсаторы AJUSA.

ГК INA производят в немецком городе Ширхайд. Слово «немецкий» уже говорит о многом, потому как мы привыкли, что сделанные в Германии изделия намного качественнее.

ГК FEBI изначально тоже изготавливались в Германии. Сейчас изготавливают и в Германии, и в других странах благодаря купленными ими лицензиями.

Гидрокомпенсаторы SWAG (СВАГ) тоже немецкие. Но выявляются не качественный процент таких изделий, возможно, бракованные.

ГК европейской компании AE тоже распространены из-за качества и недорогой цены.

Гидрокомпенсаторы AJUSA (Ажуса) из Испании. По отзывам автолюбителей, испанские гидравлические компенсаторы дешевле, но они не качественные (быстрее начинают стучать).

На видео показа процесс проверки компенсаторов своими руками.

Стучат гидрокомпенсаторы на горячую

Если стучат гидравлические компенсаторы только, когда двигатель горячий, то это может быть вызвано следующими причинами:

1. Грязное масло (из-за редкой замены или было куплено некачественное масло). Решение — проверить масло, если грязное, то слить, промыть и залить новое.
2. Клапаны забились. Решается данная проблему путем промывки и заливки хорошего моторного масла.
3. Масляный фильтр не справляется со своими функциями. Засорившийся масляный фильтр не создает предусмотренного рабочего давления в масляной системе, из-за чего масло не догоняется до гидрокомпенсаторов и создается воздушная пробка. Если масло в двигателе чистое, то просто заменить масляный фильтр.
4. Уровень масла по щупу выше или ниже предусмотренной нормы. Решение — слить или долить масло.
5. Масляный насос работает неправильно. Возможно, насос настроен на работу с не полной мощностью. Решение — исследовать и настроить работу насоса.
6. Гнездо гидрокомпенсатора увеличено на остывший двигатель, а на нагретый — увеличивается еще сильнее. Решение — обратиться в сервис для создания нужного размера посадки компенсатора.
7. Как по гидравлической части могут быть причины, так и по механической. Без соответствующих навыков отремонтировать их своими руками, возможно не получится. Решение — обратиться в сервис или пригласить знающего человека.

Как протестировать гидрокомпенсаторы и определять характер неисправности?

Изучив вышеуказанную информацию, конечно, могут возникнуть вопросы, как определяют какой гидрокомпенсатор стучит, каким образом можно диагностировать тип поломки и как прокачивают гидрокомпенсаторы. Для определения характера поломки следует выполнить следующие действия, а затем уже делать выводы.

1. Когда при запуске двигателя сразу появляется шум повышенного уровня, а по истечении пяти-шести секунд он пропадёт, то здесь переживать не о чем. Компенсаторы находятся в исправном состоянии, а причина шума – вытекшее из них масло. Затем масло накачивается, и шум исчезает.
2. Проверить наличие шума при холостых оборотах двигателя авто. Если шум прерывистый и пропадает полностью при увеличении таковых, то неисправность имеет место. Она может быть вызвана негерметичным закрытием клапана, а также возникновением засора, либо нагара в области плунжерной пары.
3. Если мотор хорошо прогрет, и на холостом ходу наблюдается непрерывный шум, то причина – это увеличение зазора, возникающее вследствие абразивного износа гидрокомпенсатора. В основном, это происходит, как уже было сказано выше, ввиду использования масла низкого качества.
4. Также возможен и такой вариант – появление шума на высоких оборотах и его пропадание на низких. В данном случае, это происходит ввиду того, что масло вспенивается.
5. Если же появление характерного шума не зависит от количества оборотов, то неисправность определить сложнее, так как она может быть вызвана любой из причин. Лучше обратиться к специалистам.
6. Бывают случаи, когда шум можно услышать шум на холостом ходу, который возрастает с повышением оборотов до 2000 в минуту, не более. Здесь возникновение шума не взаимосвязано с работой компенсаторов.

Итак, если причина некорректной работы гидрокомпенсатора – появление нагара или засора, то нужно иго почистить. Для этого необходимо его демонтировать, а затем, после чистки, гидрокомпенсатор устанавливается на место и проводится тестирование.

В случае, когда устройство подверглось износу (после больших пробегов или из-за плохого масла), то выход один – замена гидрокомпенсатора новым.

Если Вы хотите узнать, как производить замену гидрокомпенсаторов, то можно проконсультироваться у специалистов или просмотреть соответствующее видео в интернете.

Стоит всегда помнить о том, какую важную роль для работы гидрокомпенсатора играет качество масла. Также профессионалы рекомендуют производить замену масла немного раньше положенного срока. Например, если масло положено заменить через 12 тыс. км, то сделайте это через 10 тыс. км.

В случае, когда имеет место появление шума при повышении оборотов и его пропадание при их понижении их частоты, то обычно делается заключение о вспенивании масла в авто.  Здесь обычно причина неисправности определяется следующим образом:

1. Проверяют уровень имеющегося масла, когда двигатель холодный.
2. При необходимости следует долить масло или же слить лишнее.
3. Затем нужно завести двигатель, при этом постепенно повышать обороты.
4. Если снова возникает такой же шумовой эффект, то это говорит о попадании воздуха в смазочную систему. Это означает, что детали имеют повреждения. В данном случае лучше обратиться в автосервис к специалистам.

Как промыть гидрокомпенсаторы, не снимая их

Тем, кому лень снимать ГК, можно выполнить промывку без демонтажа. Так, для этого демонтируют впускной коллектор. Затем берут любую жидкость для раскоксовки и наливают ее в каждый из цилиндров. Далее мотор крутят стартером. Затем крышку снимают и обливают компенсаторы средством для очистки карбюраторов. Лучше выбирать жидкость хорошую и дорогую. Затем оставляют автомобиль нетронутым на пару часов.

Далее все собирается в обратном порядке. В момент запуска двигателя рекомендуется нажать газ в пол. Из выхлопной трубы пойдет дым и будет вылетать различный мусор. Набирают высокие обороты и держат до того момента, пока дым из выхлопной трубы не перестанет выходить. Рекомендуется поездить на высоких оборотах некоторое время. Такая промывка гидрокомпенсаторов без разборки очень широко применяется автовладельцами. Однако она не настолько эффективная, как со снятием.

Назначение и принцип работы гидрокомпенсаторов

Гидравлические компенсаторы, или гидрокомпенсаторы, это составная часть системы газораспределительного механизма (ГРМ) в цилиндре ДВС. При прогреве двигателя детали ГРМ нагреваются, что приводит к увеличению их размеров. Поэтому между деталями ГРМ оставляются тепловые зазоры — от 0,15 мм на впускных клапанах и до 0,35 мм на выпускных. Одной из проблем ГРМ является механический износ и увеличение зазоров клапанов, в результате чего клапаны не открываются или не закрываются полностью. Результатом этого становится снижение мощности автомобиля, затруднения с пуском мотора и повышение токсичности выхлопа. Причиной этого является загорание топлива во впускном коллекторе или недостаточная наполняемость цилиндров двигателя топливной смесью. Дизельные же автомобили в результате неправильного размера тепловых зазоров и вовсе становятся неработоспособными.

Для регуляции размеров зазоров клапанов ранее применялась механическая настройка рычагов и шайб, затем появились механические толкатели, а на современных автомобилях их сменили гидравлические компенсаторы. Гидрокомпенсаторы в автоматическом режиме изменяют свою длину на размер, равный тепловому зазору в ГРМ.

По своему устройству гидрокомпенсатор представляет собой:

• корпус в виде цилиндрического толкателя или составной части головки цилиндров;
• расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
• пружины плунжера;
• обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

1. На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
2. Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
3. При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Главный плюс гидрокомпенсаторов — абсолютно автоматический режим работы, не требующий регулировки, так как гидрокомпенсатор всегда подбирает необходимый зазор.

Выводы

Ничто не мешает ликвидировать шум гидрокомпенсаторов самостоятельно. У вас богатый опыт и золотые руки? Тогда все проблемы решаемы. Но если вы не владеете навыками по разборке и промывке газораспределительного механизма, могут возникнуть сложности.

Приведем пример. Допустим, вы заменили масло и поставили новый фильтр. Но раздражающий стук никуда не делся. Поэтому вы решили пойти на крайние меры — установили новые гидрики. Завели мотор и услышали знакомый высокочастотный шум. Остается плюнуть на все безуспешные попытки и ехать в техцентр.

В итоге причина оказалась в том, что на кулачках коленчатого вала появились задиры. Металл просто не доставал до компенсаторов. Образовался большой зазор. Пришлось менять коленвал. Но деньги за масло и новые гидрокомпенсаторы оказались потрачены зря. Да и время ушло впустую.

Опытные сотрудники автосервиса быстро найдут истинную причину стука, и в максимально короткие сроки сделают ремонт. Это уменьшит финансовые расходы и сэкономит время.
