Замена ремня грм опель астра h 1.8 своими руками, пошаговое видео

Как поменять ремень ГРМ на Opel Astra G

Работу по замене ремня ГРМ начинаем с того, что отключаем минусовую клемму на аккумуляторе.

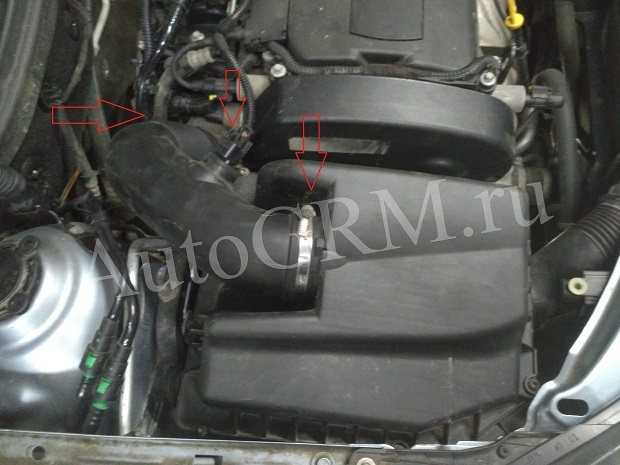

Затем нужно снять датчик на воздушном фильтре

Теперь нужно снять корпус фильтра с его содержимым (крышкой и фильтром), для этого нужно открутить саморез и вытянуть трубку забора воздуха

Теперь нужно поддомкратить автомобиль, снять правое колесо и закрепить на подпорках.

Следующим этапом замены ремня ГРМ будет снятие защиты под передним правым крылом.

После этого с помощью домкрата нужно зафиксировать снизу правую сторону двигателя, предварительно подложив деревянные прокладки под картер, чтобы его не повредить

Снимаем правую опору двигателя вместе с кронштейном

Теперь нужно снять ремень привода агрегатов, для этих целей лучше использовать накидной ключ на 15. Одеваем его на натяжной ролик и отжимаем его против часовой стрелки одновременно освобождаемся от ремня

Затем открутив 3 болта и отсоединив фишку датчика распредвала, снимаем верхнюю защитную крышку

Теперь снимаем заглушку, которая находится со стороны картера и стальным стержнем фиксируем маховик

Головкой торекс откручиваем шкив коленвала против часовой стрелки, затем снимаем его.

Для удобства рекомендуется снять натяжной ролик ремня генератора

После этого нужно снять нижнюю защиту. Для этого необходимо открутить один болт ( на фото обведен красным) о отсоединить защелки

При наличии датчика коленвала, откручиваем два болта, которыми он крепится, и снимаем его. После этого немного отводим его в сторону.

Вставляем болт крепления шкива коленвала обратно, вынимаем фиксирующий маховик инструмент, и проворачиваем ключом коленвал по часовой стрелке до совмещения двух меток на зубчатых колесах ( далее по тексту ШЕСТЕРНИ) распредвалов и коленвала.

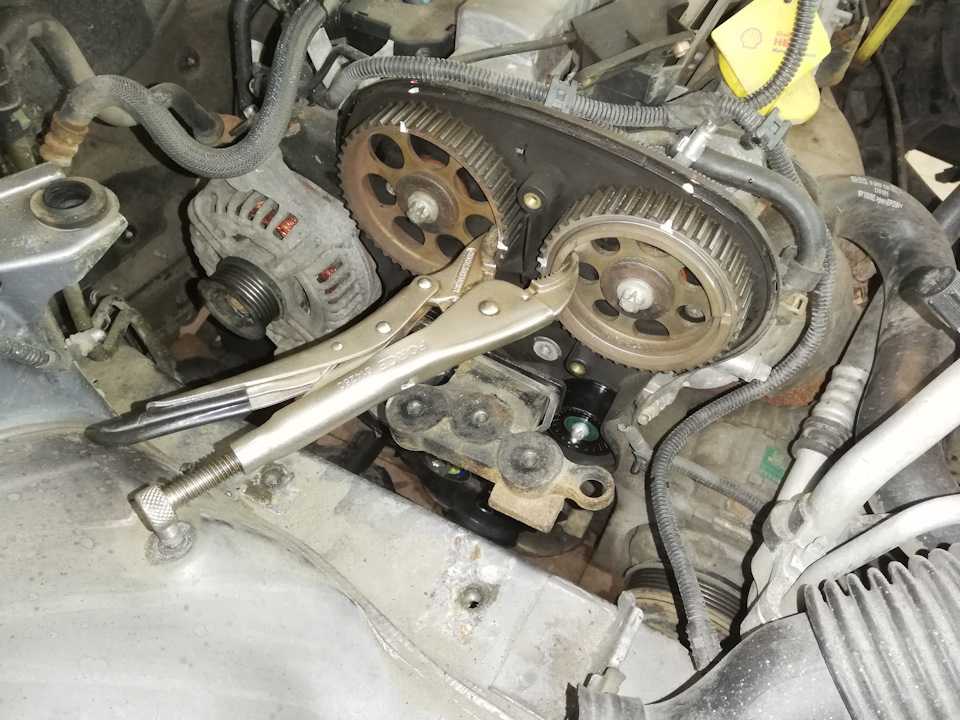

На фото показан самодельный фиксирующий элемент. Он нужен, чтобы зафиксировать шестерни распредвалов

Вот примерно так нужно его установить. Напомню, что материал из которого был изготовлен фиксатор, должен быть довольно прочным, иначе шестерня может согнуть его и провернутся

Теперь нужно ослабить болт натяжного ролика. Для этого подойдет шестигранник, который вставляем в специальное отверстие на рычажке,отводим ролик в сторону, чем ослабляем зубчатый ремень, снимаем с распредвалов, роликов и пр. снимаем ремень.

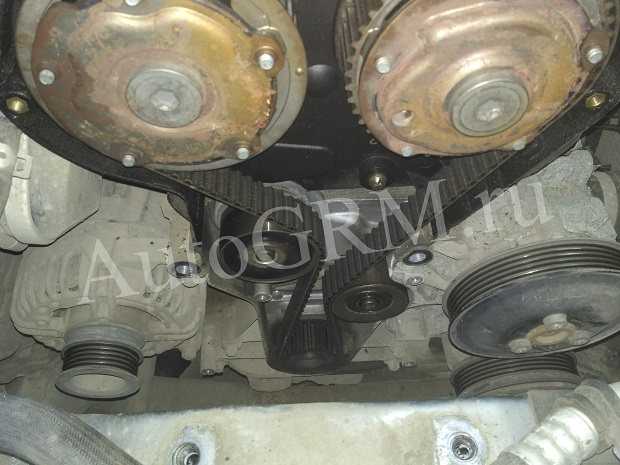

Снимаем два маленьких ролика и на их место ставим новые. Заодно можете проверить на люфт помпу. Ну и конечно, при замене ремня ГРМ необходима замена ролика натяжителя на новый

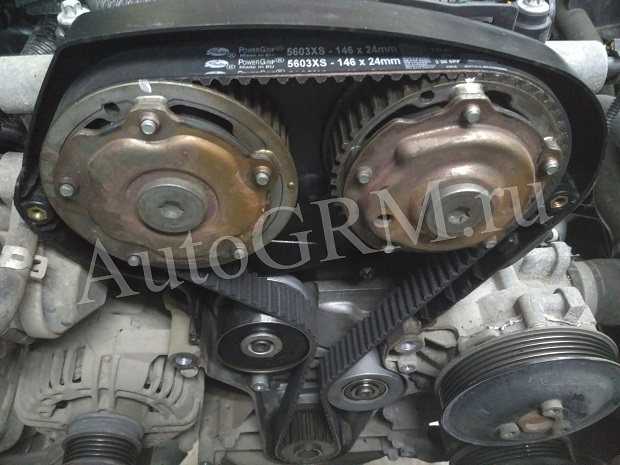

Теперь повторно проверяем, и производим установку ремня ГРМ. Начинаем с шестерни коленвала, затем через маленькие ролики к помпе и ролику натяжителя. Натягивая ремень первую шестерню выпускного распредвала обводим и в последнюю очередь на шестерню впускного, та что слева. Возможно при выполнении этой операции шестерня прыгнет на один зуб, тогда при помощи ключа возвращаем ее назад.

А теперь возможно у вас возникнут трудности, потому что новый ремень может не налазить, прийдется обвести обе шестерни распреденвалов и оставить неодетым маленький ролик слева, прижимая ремень к ролику провернть ключом за распредвал на четверть оборота по часовой стрелке и тогда должно все стать на свои места. Еще пару раз прокручиваем коленвалвал, проверяем все те же три метки и устанавливаем натяжитель согласно метки для нового ремня и фиксируем болтом.

И еще, обратите внимание, есть ли на помпе метки. Если есть, то в самом начале замены, зафиксируйте положение помпы, чтобы в конце поставить ее правильно

Сборку производим в обратном порядке

Сборку производим в обратном порядке.

Источник

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Рекомендуем: Как поставить защиту картера Hyundai Solaris своими руками: инструкции с фото

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

качество установленного изделия;
манера езды;
условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

следы износа внешней поверхности: трещины, складки, выпуклости;
износ, надрыв зубьев;
масляные следы на поверхности;
обтрепанные боковые стороны;
отслоение материала от основы.

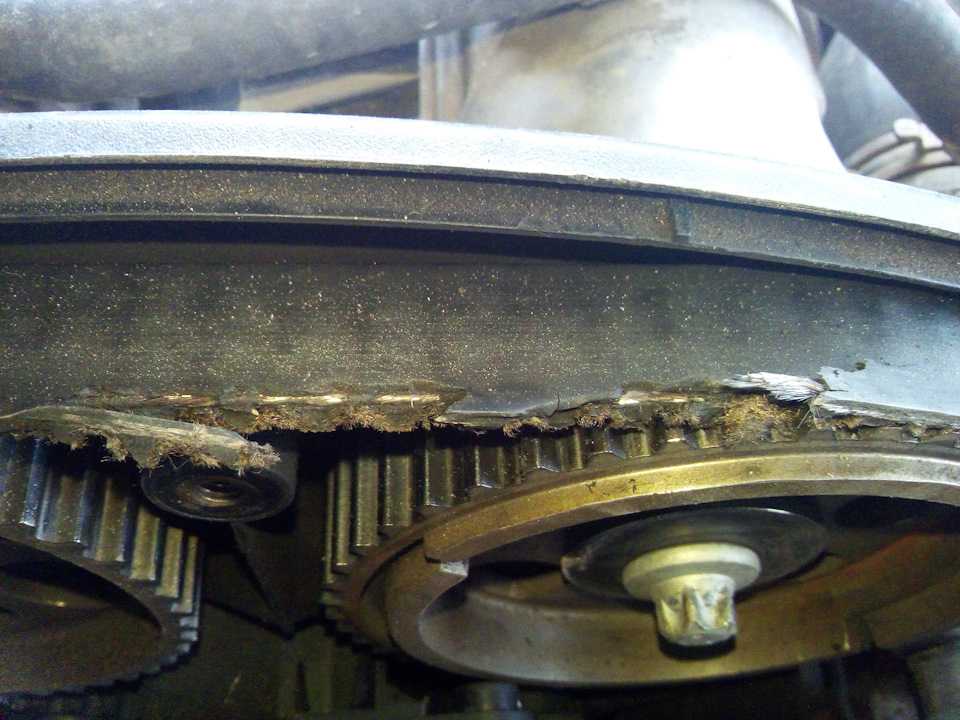

Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Замена ремней Опель Астра

Технический в Казани выполняет полное комплексное обслуживание ГРМ Opel Astra всех пяти генераций (F, G, H, J, K). Работы производятся с учетом того, что двигатель Опель Астра это понятие достаточно широкое, включает множество модификаций, в том числе атмосферных и турбированных, дизельных и бензиновых, которые отличаются по мощности, объему, конструкционным особенностям. На одних силовых агрегатах распределительные валы приводятся в действие при помощи ременной передачи, на других – цепной. Причем моторы отличаются по конструкции. Все эти нюансы учитываются нашими специалистами при выполнении диагностики газораспределительного механизма, после проведения которой выявляются основные неисправности, степень износа узлов, агрегатов, деталей и производится последующий ремонт Опель Астра.

Все необходимые запчасти Опель Астра, как оригинальные, так и неоригинальные, по доступным, выгодным ценам, неизменно высокого качества, от ведущих производителей можно приобрести обратившись в магазин автозапчастей Опель Астра, находящийся непосредственно на территории нашего техцентра. В этой торговой точке представлен широкий ассортимент комплектующих к различным моделям немецкого автопроизводителя, в том числе и тем, которые сняты с производства.

Смотреть на сайте Онлайн

Как отмечалось выше, на Opel Astra устанавливались различные типы двигателей, все напрямую зависит от поколения.

Так Opel Astra F комплектовались бензиновыми моторами собственного производства объемом от 1,4 до 2,0 л, двумя дизельными двигателями собственного производства и японским Isuzu объемом 1,7 л. Наиболее часто встречается на российских дорогах модификация с силовым агрегатом C16NZ, у которого на ГРМ ремень Опель Астра.

На Opel Astra G устанавливалось более 20 модификаций двигателей, как бензиновых, так и дизельных. Широкое распространение получила линейка ECOTEC с зубчатым ремнем ГРМ. На Opel Astra H устанавливались практически те же двигатели за редким исключением.

ГРМ Опель Астра J отличался еще больше, линейка была расширена за счет турбированных двигателей, на которые устанавливалась цепь ГРМ Опель Астра, та же концепция использовалась и на дизельных моторах. На атмосферных двигателях остался ремень ГРМ.

То есть за редким исключением для Opel Astra применимо одно правило – если двигатель бензиновый атмосферный, то это зубчатый ремень ГРМ Опель Астра, если турбированный или дизельный, то в большинстве случаев это цепь ГРМ.

Диагностика и оценка состояния ремня/цепи немецкого автомобиля производятся через каждые два года эксплуатации или 30000 пробега. В целом замена ремня ГРМ Опель Астра выполняется нашими мастерами через каждые 60000-90000 пробега или четырех-шести лет эксплуатации (все зависит от типа, объема и мощности конкретного двигателя). Но этот срок может быть гораздо меньше, все напрямую зависит от условий эксплуатации и степени износа ремня. Вместе с заменой ременного привода производится, как правило, замена роликов, а также водяной помпы (циркуляционного насоса) системы охлаждения при наличии значительных люфтов и деформации поверхности.

Цепной привод более надежный. В среднем замена цепи ГРМ Опель Астра производится после 120000-150000 (в полной зависимости от мощности)

Этой детали свойственно растягиваться, поэтому при плановой диагностике ГРМ ей нашими мастерами уделяется самое пристальное внимание

С учетом российских условий эксплуатации мастерами нашего техцентра рекомендуется менять ремень ГРМ через 40000-60000, а цепь ГРМ – 90000-120000. То есть лучше перестраховаться и не допустить обрыва ремня или цепи, что может привести к выходу силового агрегата из строя и последующему дорогостоящему капитальному ремонту.

Помимо ремня и цепи ГРМ при проведении планового и внепланового технического обслуживания Opel Astra уделяется внимание состоянию поликлиновых ремней вспомогательных агрегатов, в частности осматривается ремень генератора Опель Астра и определяется степень его износа. При необходимости производится замена ремня генератора

Если этого не сделать, то генератор перестанет работать, а это в свою очередь приведет к выходу из строя электросистемы автомобиля в целом и аккумуляторной батареи в частности.

После замены ремней и цепи нашими мастерами выполняется проверка их степени натяжения при помощи специальных приборов, с целью обеспечения гарантированно высокого качества работ и безопасности эксплуатации двигателя Opel Astra.

Необходимы диагностика и замена ремней Опель Астра в Казани?

Звоните или приезжайте в Технический лично!

Прямые признаки неисправности ремня ГРМ

Критический износ натяжителя ремня или его роликов (можно увидеть, сняв клапанную крышку);
Изношенные зубцы звёздочек (можно увидеть, сняв клапанную крышку);
Трещины и другие следы износа и повреждения.

Если вы заметили появление хотя бы одного из описываемых признаков неисправностей, необходимо сразу же проверить состояние ремня ГРМ. Опытные автовладельцы вполне могут сделать это самостоятельно, но лучше осуществлять данную процедуру на СТО.

В автосервисе, специалист сможет сделать полный осмотр ремня ГРМ, проверить его натяжение и выявить степень износа. В случае необходимости, сразу же отрегулировать или произвести его замену с необходимыми комплектующими. Только опытный специалист на СТО, сможет осуществить правильное натяжение ремня, ведь слабо натянутый ремень больше подвержен риску обрыва.

В зависимости от конкретной марки Опель, наши специалисты выполняют ряд процедур, которые позволяют:

проверить степень натяжения ремня ГРМ;
осуществить визуальный осмотр всей протяженности ремня;
осмотреть состояние его зубьев;
выявить наличие трещин и других следов износа
Выявить и устранить причины загрязнения системы ГРМ охлаждающей жидкостью или маслом.

Пришло время менять ремень ГРМ или вы обнаружили признаки неисправности ремня, не откладывайте визит в автосервис, иначе последствия могут быть неприятными.

Двигатель и ГРМ Опель Астра Н

Автомобиль Опель Астра Н выпускался с 2004 по 2015 годы, причем с 2006 была версия рестайл. За этот достаточно продолжительный период машина комплектовалась различными силовыми агрегатами:

1.4 л Z14XEP (90л.с.);
1.6 л Z16XER (115л.с.);
1.8 л Z18XER (140л.с.);
2.0 л Z20LER (200л.с.);
2.0 л Z20LEH (240л.с.).

Мотор Z14XEP имеет систему Twinport и ставился исключительно на 5-ти дверный хэтчбек. Z16XER и Z18XER имеют изменяемые фазы газораспределения – это наиболее распространенный вариант силового агрегата, который ставился практически на все авто (исключение составили спортивные комплектации хэтчбека с 3-мя дверями). Моторы Z20LER и Z20LEH оснащены турбонаддувом и ставятся на 3-х дверный хэтчбек в комплектации спорт.

Рассмотрим процесс замены ГРМ двигателя на Опель Астра 2008г (Z18XER). Как менять ГРМ на Астра Н с двигателем Z16XER, читайте здесь.

Двигатель Z18XE

14. Установите поршень первого цилиндра в положение ВМТ конца такта сжатия (см. Раздел 6) — проверьте установку фаз газораспределения.

15. Снимите мультиреберный ремень (см. Раздел 7).

16. Снимите правое переднее колесо (см. Введение) и правый пыльник двигателя (см. Раздел 5).

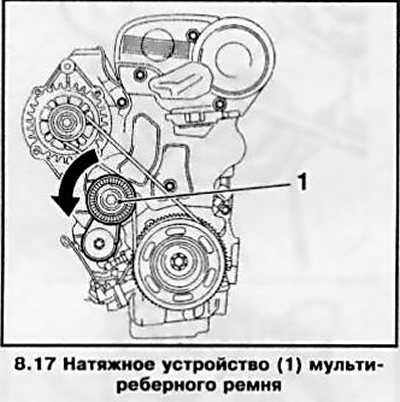

17. Демонтируйте натяжное устройство мультиреберного ремня, сняв его с кронштейна генератора (см. сопр. иллюстрацию).

18. Снимите шкив коленчатого вала (см. Раздел 5).

19. Снимите нижнюю крышку привода ГРМ (см. сопр. иллюстрацию), отвернув 1 болт крепления.

20. Установите приспособления для снятия правой опоры двигателя (см. Раздел 5).

21. Вверните болт крепления шкива коленчатого вала и ведущего зубчатого колеса привода ГРМ на свое место (в коленчатый вал).

22. Отсоедините датчик распределительных валов от головки блока цилиндров, вывернув 2 болта, и снимите правую опору двигателя, вывернув 6 крепежных болтов (см. сопр. иллюстрацию).

23. Снова установите положение ВМТ для поршня первого цилиндра двигателя, проверьте совпадение всех меток (см. иллюстрацию 8.23, I и III) и зафиксируйте положение распределительных валов при помощи специального приспособления (см. иллюстрацию 8.23, II).

Замечание: Если метки на зубчатых колесах не совпали, фиксировать распределительные валы нет необходимости.

24. Ослабьте болт крепления и поворачивайте натяжной ролик зубчатого ремня (см. сопр. иллюстрацию) за регулировочный эксцентрик в направлении противоположном направлению стрелки (по часовой стрелке) до тех пор, пока указатель натяжного ролика не будет установлен перед левым упором, затяните болт. При необходимости отметьте направление вращения ремня и снимите его.

25. Если при проверке регулировки фаз газораспределения метки на зубчатых колесах распределительного механизма не совпали необходимо после снятия ремня установить метки в требуемое положение, поворачивая распределительные валы, и зафиксировать их специальным приспособлением (см. иллюстрацию 8.23, II).

26. Установите ремень на колеса и ролики так, чтобы тянущая ветвь (правая) была натянута, не забудьте проверить направление вращения ремня.

27. После замены/снятии ремня необходимо произвести регулировку его натяжения. для чего ослабьте болт крепления и поверните натяжной ролик зубчатого ремня (см. иллюстрацию 8.24) за регулировочный эксцентрик по направлению стрелки так, чтобы указатель натяжного ролика стоял перед правым упором, затяните болт.

28. Снимите приспособление КМ-852, плавно проверните коленчатый вал на 2 полных оборота по часовой стрелке и установите поршень первого цилиндра в положение ВМТ. Для контроля положения снова установите приспособление КМ-852, если корректировка не требуется снимите его. При несовпадении меток (см. иллюстрацию 8.23) снимите и переустановите зубчатый ремень.

29. Слегка отпустите болт крепления натяжного ролика зубчатого ремня, поверните регулировочный эксцентрик по часовой стрелке и установите указатель натяжного ролика как показано на сопр. иллюстрации. Затяните болт крепления натяжного ролика с требуемым усилием.

30. Еще раз плавно проверните коленчатый вал на 2 полных оборота и установите положение ВМТ. Если после проворачивания коленчатого вала метки ГРМ не совпали — переустановите ремень, если указатель натяжного ролика отклонился от нормативного положения — повторно выполните процедуру натяжение зубчатого ремня.

31. Установка остальных снимавшихся компонентов производится в порядке, обратном порядку снятия.

Замена ремня генератора Опель Астра H Экономашка ТЕ37

Опель Астра H, конечно, очень качественный автомобиль, но немецкие конструкторы не учли, что их детище может использоваться в российский условиях, где традиционно много грязи, пыли и всего остального. Естественно, ремень генератора быстро выходит из строя и владелец авто вынужден его менять.

Многие автовладельцы выполняют замену ремня генератора на Опель Астра в автомастерских. Там двигатель машины поднимают с помощью домкрата, делают всякие-разные сложные действия, что, естественно, повышает стоимость ремонта. На самом деле заменить этот элемент можно проще и собственными руками – достаточно четко следовать ниже предложенной инструкции:

Итак, задуманная процедура на Opel Astra H Экономашка ТЕ37 происходит следующим образом:

Первоначально быстро демонтируется воздушный фильтр – достаточно ослабить парочку хомутов.
Найти верхний болт опоры силового агрегата и снять его полностью. Нижние – только немного ослабляются.
Новый ремень, с помощью обычной монтировки, заправляется под первую ногу.
Ранее снятый болт возвращается на место (не до конца его закручивая). Снимается один из двух оставшихся. Процедура с заправкой ремня повторяется. Аналогично делается и с третьей опорой.
С помощью накидного ключа оттягивается ролик, что позволяет ослабить поврежденное изделие, а затем, полностью убрать его. Можно банально срезать.
Для завершения процедуры замены ремня генератора остается только одень новый элемент на все шкивы, оттянуть натяжитель, одеть его на рабочее место и отпустить – ремень на Опель Астра H затянется и полностью встанет в позицию для дальнейшей эксплуатации.

Все просто – на всю процедуру ушло, от силы, пару десятком минут!

Вам также может понравиться

Простая замена ремня ГРМ на Opel Astra H 1,6 Z16XER

Наконец то мой старый знакомый поменял свое ржавое ведро на нормальный автомобиль и сразу приехал к нам на пост продажное ТО. Итак, мы имеем Opel Astra H 1,6 Z16XER замена ремня ГРМ, роликов, масла и фильтров.

Поскольку это опель то нам понадобится помимо обычных ключей еще и головки Torx, но они давно уже есть в каждом наборе инструментов. Так же сделаем фиксатор муфт изменения фаз газораспределения из болта на восемь и двух шайб, если кому-то этот способ кажется ненадежным, то можете купить фиксаторы в любом интернет магазине всего за 950 рублей. Оговоримся сразу, что если автомобиль оборудован МКПП, то трудностей не будет, а вот если робот, то придется либо мастерить фиксатор коленвала, либо использовать пневмогайковерт. Помпу не меняем поскольку она приводится в действие ремнем генератора. На замену ремня ГРМ было потрачено полтора часа и одна кружка чая.

Собственно, сам пациент.

Под капотом двигатель объемом 1,6 литра по имени Z16XER.

Для начала отсоединяем воздушный фильтр с патрубками от дроссельной заслонки.

Снимаем переднее правое колесо, боковую пластиковую защиту и поддомкрачиваем двигатель через дощечку. Снимаем ремень генератора, ключом на девятнадцать, за специальный выступ, поворачиваем натяжной ролик, тем самым ослабляем ремень. На фото он уже снят.

Снимаем подушку двигателя.

Снимаем верхнею защитную крышку ремня ГРМ.

Снимаем среднею часть пластиковой защиты.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт, обязательно по часовой стрелке, до момента совпадение меток на шкиве коленвала и нижней защиты. Видно не очень, но найти их не составит труда.

Вверху на муфтах распредвалов метки тоже должны совпасть.

Откручиваем болт шкива коленвала. Если трансмиссия ручная, то проблем особых эта процедура не составит. Подставляем под колеса упоры, включаем пятую, в тормозной диск под суппортом вставляем специально обученную отвертку и легким движением руки откручиваем болт. А вот если робот как в нашем случае, то тут нам помогает гайковерт, ну а если токового не имеется мастерим фиксатор шкива коленвал. В уголке сверлим две дырки на восемь и вставляем туда два болта затянув их гайками, эти болты в итоге вставляем в отверстия в шкиве. Размеры вы получите сами, померив расстояние между дырками. На фото фиксатор изображен схематично, красным прямоугольником, отверстия можно использовать любые.

Снимаем шкив и нижнею защиту ремня ГРМ. Слева мы видим натяжной ролик, справа обводной.

Проверяем метки распредвалов и, если они ушли подводим их. На звездочки коленвала метки в свою очередь тоже должна совпасть.

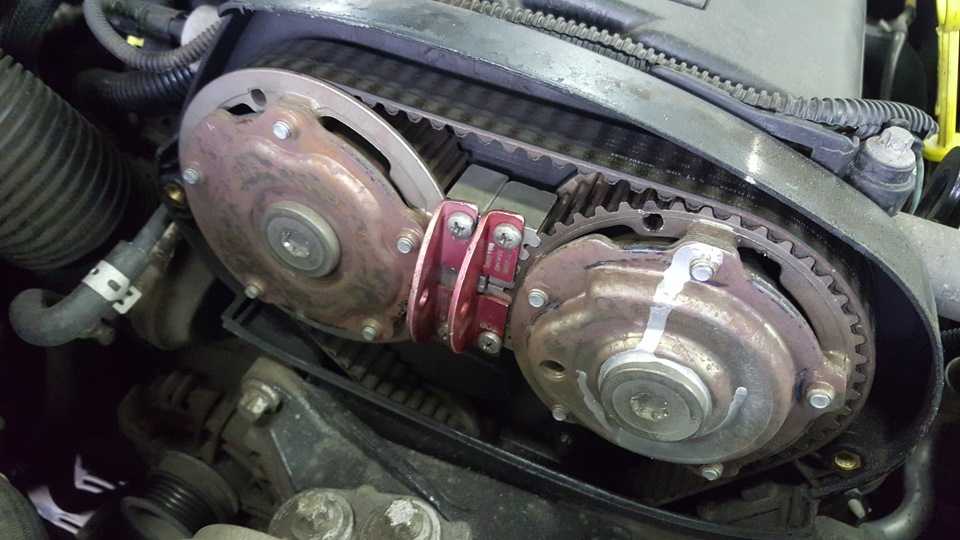

На распредвалы устанавливаем наш русский фиксатор и помечаем старый ремень, на всякий случай.

Можно приобрести специальные фиксаторы, найти их можно на Али или на Всеинструменты.ру.

Получится вот так.

Шестигранником поворачиваем натяжной ролик ремня ГРМ против часовой стрелки, тем самым ослабляя ремень и снимаем ремень и ролики.

Приступаем к установке.

Ставим на место новые ролики, причем у натяжного ролика имеется выступ, на корпусе, который должен попасть в паз при установке.

Еще раз проверяем все метки и устанавливаем новый ремень ГРМ, сначала на звездочку коленвала, обводной ролик, распредвалы и оттянув натяжной ролик на него. Не забываем про направление вращения указанное на ремне. Снимаем наш фиксатор.

Проверяем метки и установив на место нижнею защитную крышку и шкив коленвала проворачиваем двигатель два оборота и снова проверяем все метки. Если все совпадает, устанавливаем все оставшиеся детали в порядке обратном снятию. В принципе нечего сложного тут нет, главное внимательность.

Периодичность замены ремня ГРМ на Opel

В случае аварийного обрыва ремня автовладельцу с большой долей вероятности придётся столкнуться с необходимостью ремонта двигателя

Поэтому очень важно вовремя заменить изношенный ремень. Эксперты рекомендуют производить замену не меньше, чем один раз в четыре года, или после 70 000-90 000 километров пробега

Точный срок замены зависит от индивидуального состояния автомобиля, поэтому не стоит пренебрегать диагностикой и визуальным осмотром.

Независимо от года выпуска автомобиля, мы производим замену цепи или ремня ГРМ для следующих моделей Opel: Antara Astra Corsa Insignia Kadett Meriva Mokka Omega Vectra Vivaro Zafira и др.

Чтобы ремень работал исправно, необходимо, кроме ремня ГРМ, заменить и натяжной ролик.

Opel Astra H (Family) / Руководство

Ремень привода вспомогательных агрегатов на всех двигателях автомобиля Opel Astra снимают примерно одинаковыми приемами. Исключение — двигатель Z 14 ХЕР, для снятия ремня которого требуется специальное приспособление, а также необходим демонтаж правой опоры подвески силового агрегата.

Для замены ремня привода вспомогательных агрегатов двигателя Z 16 XER выполните следующее.

Вам потребуется ключ или торцовая головка «на 19».

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).

3. Поверните ключом против часовой стрелки ролик натяжного устройства до ослабления натяжения ремня…

Примечание

Так расположен на корпусе натяжного устройства двенадцатигранник для поворота натяжного ролика.

4. …снимите ремень привода вспомогательных агрегатов с натяжного ролика…

5. …и полностью извлеките ремень

6. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

7. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов двигателя Z 18 XER выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом против часовой стрелки ролик натяжного устройства за центральный болт А (рис. 1) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 1. Снятие ремня привода вспомогательных агрегатов двигателя Z 18 XER: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

5. Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.

Для замены ремня привода вспомогательных агрегатов Опеля Астры с двигателями Z 20 LER и Z 20 LEH выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Поверните ключом по часовой стрелке ролик натяжного устройства за центральный болт А (рис. 2) до ослабления натяжения ремня, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 2. Снятие ремня привода вспомогательных агрегатов двигателей Z 20 LER и Z 20 LEH: А — центральный болт натяжного ролика.

4. Установите новый ремень привода вспомогательных агрегатов в порядке, обратном снятию.

Для замены ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР выполните следующее.

1. Снимите правое переднее колесо.

2. Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и воздуховода).

4. Снимите правую опору подвески силового агрегата (см. Замена опор подвески силового агрегата).

5. Используя специальное приспособление 2 (рис. 3) КМ-955-2 отожмите натяжной ролик в направлении, показанном стрелкой, до ослабления натяжения ремня и зафиксируйте его в этом положении, снимите ремень привода вспомогательных агрегатов с натяжного ролика и полностью извлеките ремень.

Рис. 3. Снятие ремня привода вспомогательных агрегатов двигателя Z 14 ХЕР: 1, 3 — болты крепления натяжного ролика; 2 — приспособление КМ-955-2 для ослабления натяжного устройства.

6. Установите новый ремень привода вспомогательных агрегатов и все снятые детали, в порядке, обратном снятию.

7. Снимите специальное приспособление КМ-955-2 и проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах.
