Что необходимо для прокачки тормозной системы?

Процедуру нужно проводить через штуцер, размещенный под дном рабочего цилиндра. Эта работа не требует специальной подготовки, но обязательно должна проводиться с напарником. Качественный ремонт может быть проведен со стандартными деталями и инструментами. Кстати, обязательно потребуется замена старых штуцеров, так как грани на них наверняка скоро сотрутся.

Для прокачки потребуются следующие компоненты:

тормозная жидкость и емкость для ее переливания;
ключ баллонный, домкрат;
противооткатный упор (2 шт.);
деревянные опоры;
шланг из резины, минимальная длина — 50 см;
ключи гаечные «на 8» и «на 10».

Кроме этого, понадобятся проникающая смазка, банка для жидкости и трубка из прозрачного материала. Диаметр трубки должен совпадать с диаметром прокачного штуцера.

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

с трудом переключаются передачи;
пробуксовывает ведомый диск;
появляется вибрация;
свистит нажимной подшипник;
сцепление туго выключается;
педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

отсутствует зазор между нажимным подшипником и пятой корзины;
не отрегулирован привод сцепления;
на трущиеся поверхности попало масло;
Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками
засорился перепускной канал в корпусе главного цилиндра;
педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

ведомый диск заклинил на шлицах ведущего вала КПП;
на фрикционных накладках образовались замасленные участки;
не отрегулирован гидропривод сцепления;
стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

нажимной подшипник заклинил из-за отсутствия смазки;
заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

неисправна демпферная часть ведомого диска (пружины, гнёзда);
Если у ведомого диска изношены шлицы, поломаны или разболтаны демпферные пружины, он подлежит замене
сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

попадание воздуха в систему гидропривода;
износ уплотнительных колец главного и рабочего цилиндров;
недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
наличие трещин на корпусе цилиндра;
разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
проваливается педаль и сцепление работает с перебоями;
появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

трещин корпуса;
ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

шланг, который бы плотно одевался на клапан выпуска;
шприц большого размера, диаметр носика которого соответствует размеру шланга;
гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Прокачка системы

Устройство главного цилиндра сцепления ваз-2106 примерно такое же, как и на аналогичном элементе тормозной системы. Прокачка выполняется аналогичным образом:

Собирается вся система, затягиваются резьбовые соединения.
В расширительный бачок наливается жидкость до среднего уровня.
На прокачной штуцер надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
Помощник несколько раз нажимает на педаль сцепления, после чего фиксирует ее в нажатом положении.
В это время немного выкручиваете прокачной штуцер, чтобы вышел воздух.

Последние два пункта повторить несколько раз, пока не перестанет выходить воздух из системы. Обязательно следите за уровнем тормозной жидкости. В противном случае механизм будет работать на сухую, может потребоваться разборка главного цилиндра сцепления ВАЗ-2106 для ремонта.

Еще зимой начал замечать, что со стороны педали подтекает главный цилиндр сцепления через манжету, а под капотом был виден мокрый подтек на стенке, уровень тормозной жидкости в бачке стал резко снижаться.

Информативность педали немного упала, да и передачи стали нестабильно включаться, так как усилие не до конца передавалось на выжим. Поэтому требовалась его замена.

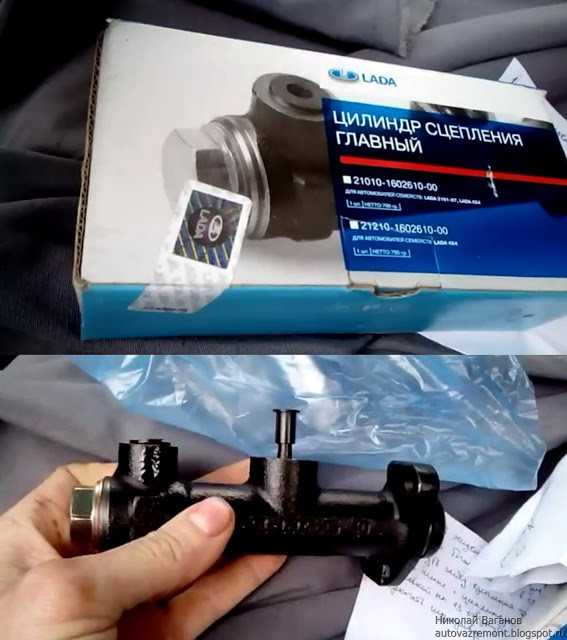

В магазине был куплен новый оригинальный цилиндр и выкроено время для ремонта — при сноровке может занять не более получаса, куда дольше уйдет на прокачку сцепления.

Так, нам необходимо вооружиться:

рожковым ключом на 8 и 13

торцовой головкой на 13 с удлинителем

плоской и фигурной отверткой

ВД-40 или аналог, металлической щеткой

медицинской капельницей или шланчиком для прокачки

резиновой грушей или шприцом для откачки жидкости

баночкой

Для начала, грушей или шприцом откачиваем жидкость из бачка. Затем отсоединяем расширительный бачек и отводим в сторону, чтобы не мешал. Ключом на 13 и отверткой выворачиваем гайку трубопровода, а также шланчик бачка и тоже отводим в сторону. При закисании гайки зачищаем место щеткой и брызгаем ВД-40

Снимаем все осторожно, чтобы не допустить повреждения трубопровода и пластикового штуцера цилиндра. Теперь отворачиваем накидной головкой с трещеткой два болта крепления цилиндра к корпусу и снимаем его, не забывая придерживать граверные шайбы, чтобы не упали. С посадочного места убираем старый герметик и тщательно зачищаем посадочное место

Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра

С посадочного места убираем старый герметик и тщательно зачищаем посадочное место. Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра.

Вот, виден кончик

Фланец нового цилиндра мажем тонким слоем автомобильного герметика, даем немного подсохнуть и вставляем новый цилиндр на место. Ставим новые граверные шайбы и затягиваем болты в обратной последовательности. Нажимаем педаль сцепления и удостоверяемся что толкатель вошел по месту и цилиндр работает. Возвращаем на место трубопровод и шланчик, все надежно затягиваем. Заполняем бачек новой тормозной жидкостью и приступаем к прокачке сцепления. Для этого нужен помощник (хотя, можно все сделать и одному, но будет дольше): 1. Подлезаем под машину, надеваем один конец капельницы или шланга на штуцер для прокачки сцепления, другой опускаем в банку. 2. Помощник резко нажимает на педаль сцепления 4-5 раз с интервалом 2-3 секунды и удерживает ее нажатой. 3. Ключом на 8 отворачиваем штуцер примерно на 3/4 оборота, в банку начнет выходить жидкость с пузырьками воздуха.

4. После того, как истечение жидкости прекратится, заворачиваем штуцер и повторяем операции 2 и 3 до полного прекращения выхода пузырьков. Необходимо следить, чтобы уровень жидкости в бачке был выше минимума и, при необходимости, подливать ее. 5. Заворачиваем штуцер, снимаем шланг и одеваем защитный колпачек . Нажимая педаль, проверяем сцепление — отчетливо должен чувствоваться момент выжима сцепления, педаль не должна «проваливаться». Если все в порядке, то проверяем на протечки места соединения шлангов и трубопровода, доливаем жидкость в бачке до нормы и закрываем крышку.

Здравствуйте уважаемые читатели! Недавно я написал статью о , сегодня речь пойдет о замене главного цилиндра сцепления (ГЦС) «семерки».

Сцепления ВАЗ 2107: устройство

“Семерка” имеет сухое однодисковое сцепление. Главный цилиндр гидропривода сцепления находится непосредственно под педалью, при нажатии на которую двигается толкатель, воздействующий на поршень главного цилиндра, создавая давление. Тормозная жидкость, которой заполнен гидропривод, выдавливается и перетекает в рабочий цилиндр.

Поршень рабочего цилиндра соединен с вилкой сцепления толкателем. При нажатии на педаль последний перемещает вилку, она смещает выжимной подшипник и разъединяет опорный и нажимной диски. В результате крутящий момент с маховика коленвала перестает передаваться на КПП и появляется возможность переключить передачу.

В случае неисправности узла сцепления при нажатии на педаль вал коробки продолжает вращение и переключить передачи становится затруднительно или вовсе невозможно. При неправильной регулировке сцепления диски могут буксовать, что сопровождается их ускоренным износом.

Продолжать эксплуатировать автомобиль с неисправным сцеплением нельзя — могут повредиться как диски сцепления, так и коробка переключения передач. Поэтому при первых признаках неисправности следует заняться его ремонтом и регулировкой.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Симптомы

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Причины

Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

Выбор сцепления

На разные модели ВАЗ 2107 производитель устанавливал карбюраторные (2103 объёмом 1,5 л) и инжекторные (2106 объёмом 1,6 л) двигатели. Несмотря на внешнюю схожесть, сцепление этих моделей имеет определённые отличия. Диаметр нажимного диска корзины в обоих случаях составляет 200 мм. Но у корзины для 2103 ширина нажимного диска равняется 29 мм, а для 2106 — 35 мм. Соответственно диаметр ведомого диска для 2103 составляет 140 мм, а для 2106 — 130 мм.

Некоторые автовладельцы устанавливают на ВАЗ 2107 сцепление от ВАЗ 2121, которое заметно жёстче и надёжнее родного.

Сцепление для ВАЗ 2107 выпускают как отечественные, так и зарубежные производители

На все модели ВАЗ с задним приводом подходят комплекты сцепления от классических автомобилей известных брендов.

Таблица: производители сцепления для ВАЗ 2107

Страна	Бренд компании изготовителя	Достоинства и недостатки сцепления	Вес, кг	Цена, руб
Германия	SACHS	Усиленное, поэтому немного жёсткое. Отзывы отличные	4,982	2600
Франция	VALEO	Отличные отзывы, пользуется большой популярностью	4,322	2710
Россия, Тольятти	ВазИнтерСервис	Ставится на конвейере, отзывы хорошие	4,200	1940
Германия	LUK	Демпферы есть на нажимном и ведомом дисках. Отзывы хорошие	5,503	2180
Нидерланды	HOLA	Шумное, недолговечное, много отрицательных отзывов	4,810	2060
Германия	KRAFT	Мягкое, надёжное. Отзывы хорошие (много подделок)	4, 684	1740
Россия	ТРИАЛ	Чрезмерно жёсткое. Отзывы 50/50	4,790	1670
Беларусь	FENOX	Тяжёлое, отзывы плохие	6, 376	1910
Турция	MAPA	Средней жёсткости, отзывы 60/40	5,370	1640
Китай	AUTOTECHNIK	Тяжёлое, отзывы не очень хорошие	7,196	2060

Признаки поломки сцепления

Проблемы с механизмом сцепления легко определить по вибрации, шуму или другим внешним признакам. Наиболее распространенные из них:

затруднено или невозможно переключение КПП на заведенной машине;
треск и шум в КПП при переключении передач;
сцепление “ведет” – машина движется при включенной скорости даже если педаль сцепления полностью выжата;
сцепление буксует – при нажатии газа, особенно на 4-5 скоростях при движении на гору, растут обороты двигателя без увеличения скорости движения автомобиля;
дерганье и вибрации при работе сцепления;
шум при отпускании педали сцепления.

Для устранения проблем необходим ремонт или замена сцепления. Заменить элементы гидропривода сцепления и прокачать его можно самостоятельно, не имея высокой квалификации в ремонтных работах. Достаточно легко снимается и корзина сцепления ВАЗ 2107.

Однако прежде чем производить снятие КПП и разборку узла сцепления, следует убедиться что причина кроется именно в нем. Начать следует с регулировки сцепления, проверки утечки тормозной жидкости из рабочего и главного цилиндров и визуальной проверки работоспособности гидропривода.

Для замены цилиндров и шланга гидропривода сцепления нет необходимости разборки самого узла. То же касается и прокачки привода для удаления воздуха из системы.

Производим замену

Новый ДС для ВАЗ 2107

Когда же нужно менять ДС? Это может понадобиться в нескольких случаях:

вы заметили, что педаль сцепления включается или выключается не полностью;
система сцепки работает некорректно: при переключении скоростей есть значительные рывки;
при выжимании педали вы слышите новые шумы.

Процесс замены ДС подразумевает демонтаж коробки передач. Однако у нас есть вариант попроще. Мы рассмотрим процесс смены компонента сцепления без снятия КПП.

Что понадобится?

Подготовьте все, что вам может понадобиться в процессе ремонта, а именно:

набор гаечных ключей;
монтировка или ломик;
домкрат;
ветошь;
немного бензина;
оправка для отцентровки диска.

Тряпки и бензин понадобятся нам для того, чтобы смазать ДС, а оправка — для его отцентровки. Стоит она не дорого и продается в любом автомобильном магазине. При замене ДС этот момент очень важен, так как новый элемент в обязательном порядке требует центровки. Собрав все необходимое, можно приступать к выполнению работ.

Инструкция по замене

Если вы решили самостоятельно заменить ДС, то вам понадобится помощь еще одного человека. Вам нужно заехать на яму или эстакаду, иначе ремонт выполнить не удастся.

Перед тем, как приступить к замене ДС, нужно отсоединить карданный вал. Для этого демонтируйте с колес тормозные барабаны и колодки. Возьмите гаечный ключ на «12» и отвинтите крепления полуосей, а затем вытяните их.
Перед откручиванием винтов крепления положения фланца кардана и редуктора необходимо отметить. Это делается для того, чтобы в результате последующей сборки сохранялось их прежнее положение в целях предотвращения дисбаланса. Итак, открутите болты и отсоедините карданный вал.
Теперь вам нужно отключить контакты проводов от датчика, включающего свет фар заднего хода при реверсивном движении.
На головке блока цилиндров находится кожух механизма сцепления — их нужно открутить при помощи гаечного ключа, а кожух — демонтировать. Кроме того, нужно снять траверсу днища кузова автомобиля.
Теперь возьмите ключ-головку на 13 и отвинтите им два болта, на которых держится подушка коробки переключения скоростей. Снимите эту подушку.
Далее, возьмите ломик или монтировку и отодвиньте силовой агрегат КПП в сторону, противоположную мотору. Здесь вам понадобится помощь еще одного человека, так как агрегат необходимо двигать очень аккуратно, это может вызвать некоторые затруднения. Делайте это до тех пор, пока рычаг переключения скоростей не будет находиться возле заднего края отверстия в днище транспортного средства.
В результате должно выйти так, что трансмиссионный узел вашего автомобиля ВАЗ 2107 будет находиться на приемной тубе. Здесь вам понадобится домкрат, который будет выполнять роль опоры. Его нужно подставить под коробку передач, чтобы она не соскользнула и не провисла на проводах, тем самым обезопасив агрегат от повреждений.

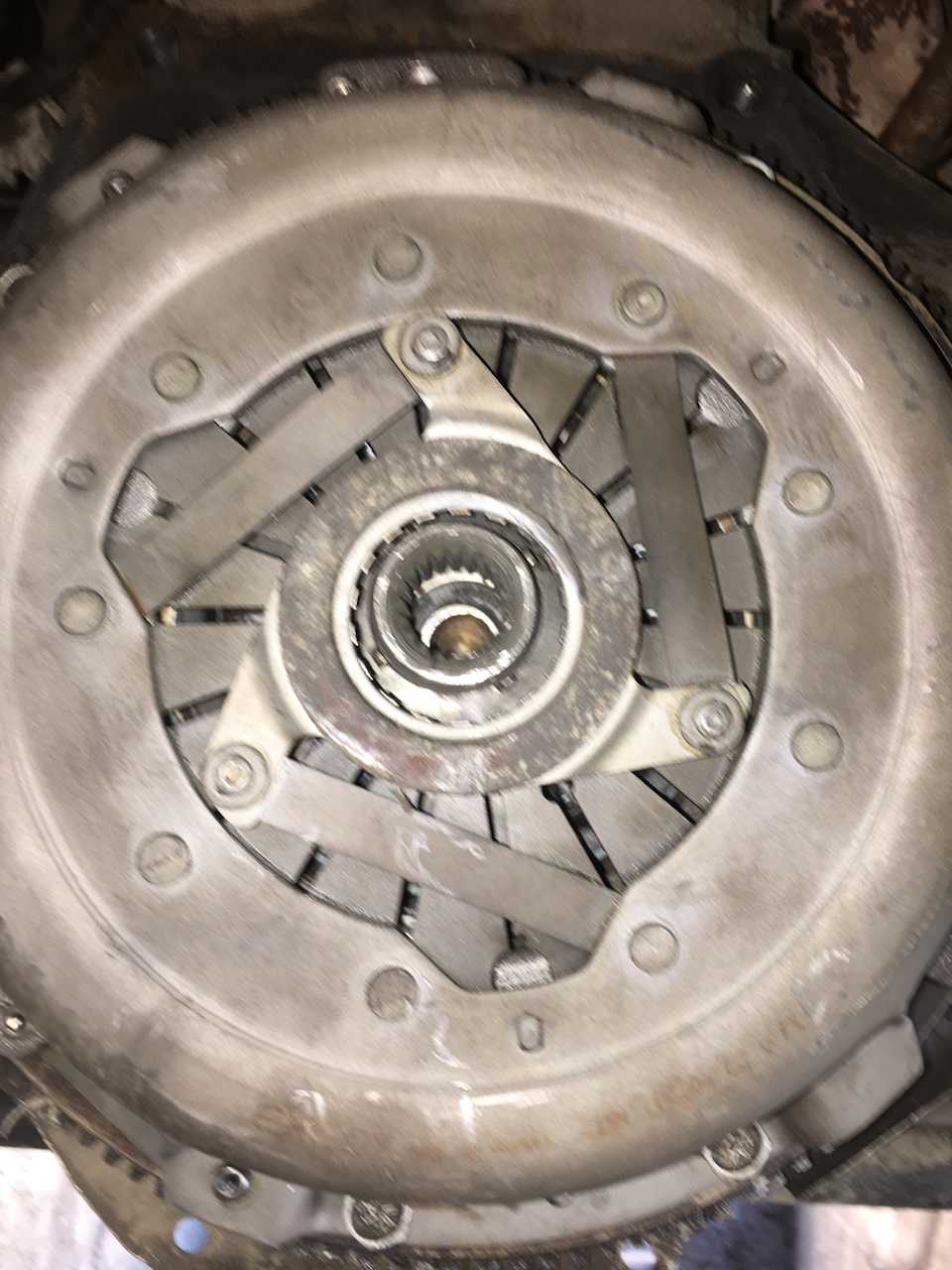

Далее, нужно демонтировать корзину сцепления с маховика мотора ВАЗ. Чтобы сделать это, необходимо взять ломик или монтировку, и с ее помощью зафиксировать на месте маховик. Когда это сделано, при помощи гаечного ключа на «13» отвинтите по очереди болты крепежа корзины.

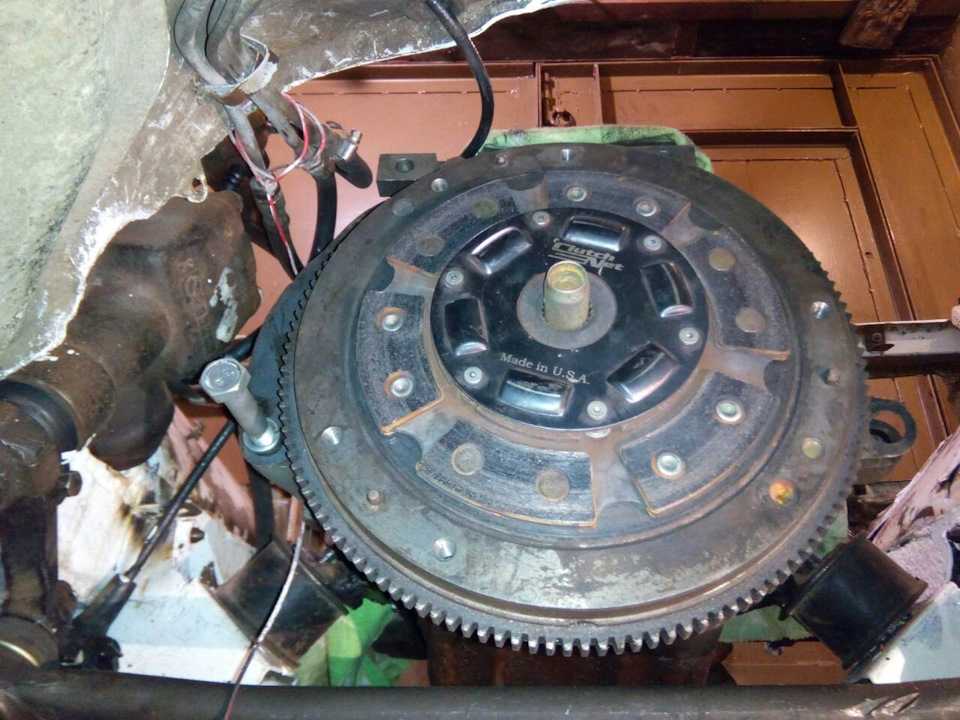

Сделав это, аккуратно отведите ломиком корзину в сторону и выньте ДС, который необходимо заменить. Запомните, какой стороной установлен элемент, чтобы поставить его так, как нужно.
На этом демонтаж ДС можно считать завершенным. Возьмите новый диск и установите его на место старого. Перед монтажом элемента его нужно протереть чистой тряпкой, которую предварительно следует смочить в бензине. Всю последующую сборку необходимо проводить в обратной последовательности. При надобности замените другие элементы системы.

Важно: не забудьте произвести центровку диска, когда он уже установлен. Для этого воспользуйтесь специальной оправкой. Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты

Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали

Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты. Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали.
