Как выбрать цилиндры сцепления

В большинстве случаев автопроизводители разрабатывают отдельные цилиндры сцепления под конкретные модели авто. К примеру, рабочие цилиндры от Ssang Yong и Nissan отличаются не только формой и вариантом установки, но в деталь от корейской машины встроен еще и выжимной подшипник. Разные виды ГЦС могут отличаться длиной штока и вариантом соединения с приводом.

Подобрать нужный цилиндр сцепления можно тремя способами:

• по VIN-коду машины. Так подбирают детали в автомагазинах. Этот способ позволяет подобрать не только оригинальную запчасть, но и ее аналоги. Ошибка при таком подборе практически исключена;
• по данным кузова, марки, кузова, года выпуска и т.д. Наиболее важен в этом случае год производства машины, так как запчасти у одной и той же модели могут отличаться в зависимости от этой характеристики;
• по коду детали, снятой с автомобиля. По этому коду можно также найти цилиндр сцепления по листам совместимости запчастей.

При правильном подходе сложностей с подбором цилиндра сцепления не возникнет. Нужно учитывать, что внешне похожие детали могут отличаться по внутренней «начинке», поэтому стоит собрать максимум информации по зачасти, а надежнее всего искать ее по ВИН-коду.

Лучше всего для замены цилиндра сцепления использовать оригинальные запчасти. Они будут в точности соответствовать всем параметрам, которые установлены автопроизводителем и прослужат максимально долго. Единственный недостаток таких деталей – высокая цена.

Чтобы сократить расходы на ремонт можно использовать аналоги запчастей. Репутацию наиболее надежных деталей в этой категории получили изделия таких фирм, как LUK, Sachs и TWR, которые не сильно отличаются от оригинальных запчастей, но обходятся дешевле. При соблюдении всех требований по установке аналоги проходят не менее 150 тыс. км.

Аналоги цилиндров сцепления для современных авто по доступной стоимости предлагают такие торговые марки, как датская JP Group, чешская Profit, польская ABE. Они несколько уступают по качеству более дорогостоящим аналогам, но отличаются выгодным соотношением цена/качество.

Специалисты рекомендуют избегать использования некачественных подделок и деталей, которые называют «китай». Стоит отметить, что в настоящее время часто встречаются качественные запчасти с надписью «Made in China». В этом сегменте тоже можно при приобрести довольно надежный цилиндр сцепления. В Поднебесной сегодня выпускают продукцию «на любую стоимость». Качественные характеристики запчастей определяются их себестоимостью, которая включает расходы на оборудование и зарплату квалифицированных специалистов. Запчасти некоторых производителей из Китая по качеству можно сравнить с европейской и американской продукцией. Поэтому, при правильном подходе к выбору можно купить китайские цилиндры сцепления довольно высокого уровня.

Когда нужно делать регулировку привода сцепления

1. Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
2. Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
3. Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
4. Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
5. Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
6. Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
7. Раннее или позднее срабатывание механизма при нажатии педали.

Регулировки сцепления

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

1. Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
2. Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.

После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

1. Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
2. При несоответствии величины размеров проводится его корректировка.
3. Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
4. Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
5. По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
6. После тестового замера необходимо контргайку затянуть.

Ремонт главного цилиндра сцепления своими силами

Основная работа системы сцепления заключается в передаче крутящего момента от двигателя – колесам. Если просто выражаться. Механизм сцепления в нужное нам время отключает двигатель от коробки передач, после чего плавно соединяет этот дуэт обратно. За это время водитель успевает переключиться на другую передачу.

Привод выключения сцепления состоит из следующих элементов:

1. Педаль сцепления.

2. Главный цилиндр сцепления, он размещен непосредственно в самой цепи за педалью.

3. Рабочий цилиндр сцепления, тот который перемещает нажимной подшипник в вилку.

4. Вилка выключения сцепления.

5. Нажимной подшипник.

6. Система трубопровода (патрубок).

Что такое устройство главного цилиндра сцепления? Это всего-навсего поршень, цилиндр, манжеты, корпус. Работа главного цилиндра сцепления заключается в передаче усилия от педали, на которую давит водитель на рабочий цилиндр сцепления, посредством рабочей жидкости.

Необходимость ремонта цилиндра сцепления

В случае выхода из строя поршня или возникновения утечки тормозной жидкости через манжеты, необходимо произвести ремонт или переборку главного цилиндра сцепления. Кроме того, через поврежденные уплотнительные кольца главного цилиндра сцепления в гидропривод сцепления может поступать воздух. В таком случае ремонт главного цилиндра сцепления просто неизбежен.

Выявить утечку жидкости не составит большого труда, поскольку ее можно будет увидеть по «странному» поведению педали сцепления. Когда воздух попадает в гидропривод, это также сопровождается характерным провалом педали сцепления.

Короче говоря, если имеется любой из вышеуказанных «симптомов», необходимо приступать к ремонту. Зачастую полной замены главного цилиндра сцепления можно избежать и «отдежуриться», как говорится «малой кровью», немного поработав своими руками. Для этого в автомагазинах имеется специальный ремкомплект главного цилиндра сцепления.

В стандарте такой ремкомплект содержит все наиболее часто изнашивающиеся детали. Полную замену цилиндра сцепления необходимо производить лишь в крайних случаях, когда уже ни прокачка, ни полная переборка не помогают.

Главный тормозной цилиндр: переборка и ремонт

Демонтаж и установка главного цилиндра обычно производится по традиционной схеме. То есть, следует запомнить как демонтировал, для того чтобы потом можно было без труда установить обратно на место, только в обратном порядке. Извините, но детально расписывать этот процесс не буду, так как не считаю это необходимым.

Не рекомендую производить самостоятельную разборку главного цилиндра тем, кто не имеет ни малейшего представления о том, что это такое, не обладает элементарными слесарными навыками. В таких «тяжелых» случаях лучше, либо обратиться за помощью к специалисту, либо полностью заменить главный цилиндр.

После того как главный цилиндр разобран, можно приступать к процедуре промывания деталей цилиндра. Делается это исключительно с использованием тормозной жидкости. Желательно поменять все детали, которые имеются в ремкомплекте, например возвратная пружина, уплотнительные кольца.

При осмотре цилиндра обратите особое внимание на следующие детали: общее состояние корпуса, а также то, в каком состоянии находятся зеркала и штоки. Если имеется небольшая коррозия, либо какие-то незначительные задиры их можно убрать при помощи мелкозернистой наждачки

Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем.

К вашему вниманию несколько полезных советов при ремонте главного цилиндра

1. При снятии главного цилиндра сцепления, рабочую жидкость из гидропривода можно не сливать полностью.

2. Промывая детали цилиндра, запрещено применение таких жидкостей, как: минеральное масло, дизельное топливо, бензин или керосин. Промывать нужно исключительно тормозной жидкостью с целью предотвращения разбухания резиновых деталей.

3. Прежде чем приступить к сборке цилиндра, протрите все детали тормозной жидкостью.

4. Когда установка главного цилиндра завершена обязательно прокачайте гидропривод.

Ремонт главного цилиндра сцепления своими силами

Принцип работы и замена главного цилиндра сцепления

Собственно главный цилиндр сцепления служит для передачи предельного давления жидкости от ножной педали этого механизма на рабочий цилиндр сцепления ВАЗ 2106, заставляя ее перемещаться в необходимых пределах в своей плоскости. Как уже замечено, что передача усилия нажима ножного привода через главный цилиндр сцепления влечет за собой увеличение параметров давления в гидравлике этого комплекса.

Далее давление системы транслируется на рабочий цилиндр сцепления, что приводит в действие трансмиссию автомобиля. Однако, существуют дефекты, при которых требуется ремонт и замена ГЦС и РЦС. Это можно определить при наличии таких признаков:

1. Не до конца выключается приводной узел системы (сцепление «ведет»).
2. Подтекание рабочей жидкости из компонентов агрегата, в т.ч. из гидравлических трубок и мест их соединения.
3. «Клинение» главного цилиндра сцепления при нахождении ножного привода в крайне нижнем (утопленном) состоянии.

Своевременная замена цилиндра сцепления ВАЗ 2106 делается в такой последовательности:

1. Откачиваем грушей или иным приспособлением из гидробачка сцепления рабочую жидкость.
2. Расслабив крепеж в в виде обжимного хомута, отсоединяем гидрошланг от приводного штуцера.
3. Отвинчиваем штуцер привода трубопровода, используя гаечный ключ на «13».
4. Откручиваем 2 гайки шпилек крепежа ножного привода сцепления с помощью торцовой головки на «13».
5. Аккуратно снимаем ГЦС.
6. При установке обновленного изделия сборку проводит в обратной очередности.
7. Заливаем специальную жидкость в гидробачок и производим прокачивание гидросистемы.
8. Снимаем с торцевой части колпачок защитной функции цилиндра сцепления ВАЗ 2106, цена которого невысока, который предохраняет данную запчасть от механической деформации.
9. Извлекаем отверткой с тонким жалом или шилом стопорную шайбу-прокладку, демонтируем штуцерное устройство с уплотнителем.
10. Установив главный цилиндр сцепления в тиски на слесарном верстаке, ключом «на 22» откручиваем пробку-заглушку.
11. Вытаскиваем стопорное кольцо и остальные элементы ГЦС.
12. Детально осматриваем компоненты ГЦС: «зеркало» изделия и поршневая наружная поверхность должна быть гладкой, без заусениц. Возвратный элемент должен обладать необходимой жесткостью, иначе требуется ее замена. Обтюрирующие уплотнительные кольца обязательно следует поменять на обновленные изделия, так же, как и колпачок защитного типа. Если стопорная шайба штуцерного устройства имеет дефекты, то она тоже подлежит замене.
13. Промываем все элементы ГЦС раствором-обезжиривателем, после чего собираем изделие в единое целое.

Принцип работы и замена рабочего цилиндра сцепления

Если автолюбитель проводит замену рабочего цилиндра сцепления ВАЗ 2106, то требуется не только подготовить набор слесарных инструментов, средства чистки и обезжиривания. Требуется обладать достаточными навыками в слесарном деле, представлять устройство демонтируемого изделия и иметь желание произвести такую замену.

Демонтаж рабочего цилиндра сцепления проводится по нижеследующему алгоритму:

1. Начиная процесс демонтажа, требуется несколько ослабить винт крепления резиновой трубки гидропривода, которая ведет к сочленению с рабочим цилиндру сцепления «шестерки».
2. Снимаем крепление пружины, которая оттягивает вилку сцепления, после чего демонтируем ее.
3. Фиксируем место расположения толкательного элемента рабочего цилиндра сцепления, после чего снимаем шплинт.

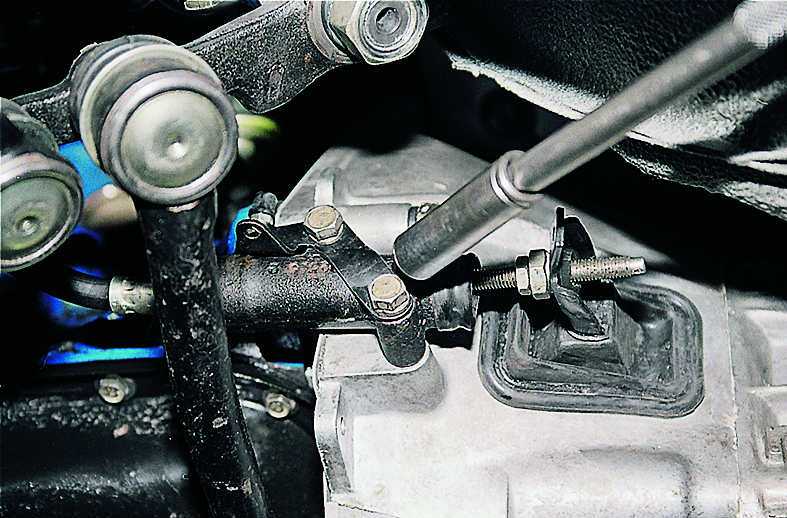

4. Снимаем болтовые соединения рабочего цилиндра сцепления к картеру сцепления транспортного средства.
5. Снимаем оттягивающую скобу пружинного типа и извлекаем толкательный элемент из вилки механизма.
6. Следующий этап – снятие трубопровода сцепления от РЦС, при этом требуется фиксация фронтального наконечника от вращения, при этом круговыми движениями расчленяем соединительный элемент от РЦС.
7. Потом снимаем уплотнительную шайбу, которая при дальнейшей сборке изделия должна быть заменена на обновленное изделие, т.к. повторное ее использование недопустимо.
8. После этого подставляем пустой бак для помещения в него жидкости, которая циркулирует в гидроприводе механизма.

Разборка данного узла завершена, далее необходимо провести предварительные и основные работы по монтажу обновленной детали. После проведения такого вида ремонтных операций следует восстановить функционал данной системы, для чего обязательно прокачиваем сцепление транспортного средства.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Расположение изделия

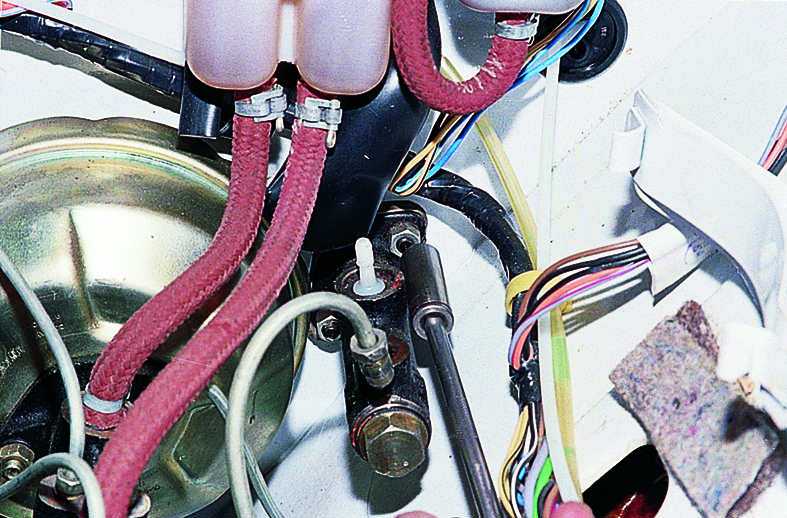

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом – вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр сцепления ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Дальнейшие действия выполняются в следующей последовательности:

1. Используя гаечный ключ на «10», требуется вывинтить крепежную гайку трубопровода к устройству. Как только гайка будет вывинчена, трубку можно отвести в сторону.
2. Рядом возле стального трубопровода находится шланг, который также требуется разъединить от основного устройства. Сделать это можно путем ослабления фиксирующего хомута.

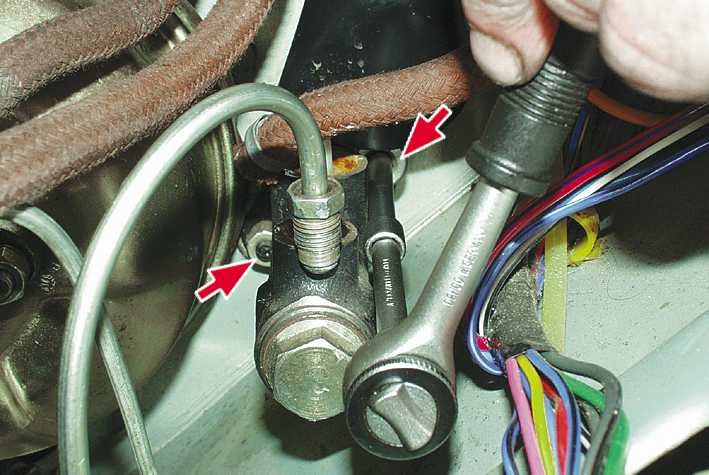

3. ГЦС фиксируется к кузову посредством двух крепежных гаек. Для их вывинчивания потребуется воспользоваться воротком с удлинителем и головкой на «13». После вывинчивания двух гаек, можно снять изделие и слить с него оставшуюся тормозуху. Если демонтировать агрегат не удается, то можно нажать на педаль сцепления, в результате чего он сдвинется с места.

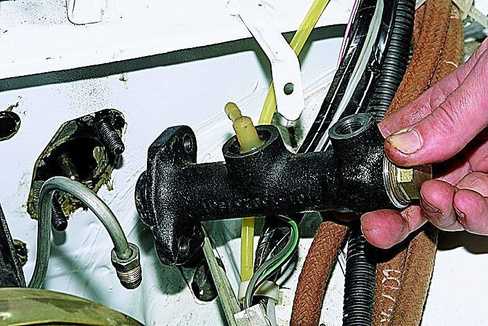

4. Но ремонт обычно не рационален, поэтому после снятия старого, на место устанавливается новый агрегат. Установка осуществляется в порядке обратном снятию. После установки необходимо провести процесс прокачки гидропривода, залив предварительно ТЖ в бачок. Как осуществляется прокачка системы, можно узнать из соответствующего материала на сайте.
