Форсунки common rail — чистка и ремонт своими руками

КАК ПОНЯТЬ, ЧТО РАСПЫЛИТЕЛЬ НЕИСПРАВЕН?

Необходимость в ремонте форсунок дизельных двигателей определяется просто:

• Чрезмерная подача топлива. Даже когда рабочий цикл завершен, ДТ продолжает поступать. Становятся заметны подтеки.
• Нестабильная работа двигателя. После ночной стоянки он с трудом запускается, обороты плавают.
• Выхлоп становится плотным и черным.

Мощность снижается, и без ремонта ТНВД (топливного насоса) дизельных двигателей точно не обойтись. И возникает вопрос где отремонтировать форсунки ? Или может быть попробовать это сделать самому? В этой статье мы расскажем вам как это сделать своими руками.

КАКИЕ ИНСТРУМЕНТЫ ПОНАДОБЯТСЯ?

Прежде чем начинать ремонт пьезофорсунок, необходимо подготовить необходимые инструменты и приспособления. Крайне не рекомендуется пользоваться рожковым ключом. Даже если удастся снять несколько форсунок для ремонта, установить их обратно уже не получится. Затяжка ключом будет невозможной. Тем, кто собирается выполнять ремонт топливных форсунок своего дизельного двигателя, лучше сразу запастись воротком, торцевыми головками 24, 27. Потому что корпус форсунок Common Rail (да и любых других тоже) – это шестигранник. Торцевые головки должны быть удлиненными. Также понадобится емкость с топливом – в ней будут промываться насос и форсунка дизельная.

КАК ЗАМЕНИТЬ РАСПЫЛИТЕЛЬ?

Иногда из строя выходят распылители. Нередко проблема выявляется при выполнении ремонта ТНВД КамАЗа. Понадобятся такие инструменты: емкость с топливом, накидные ключи, тиски. Японские форсунки в тисках лучше не зажимать – они достаточно хрупкие. Сначала в них фиксируют ключ, и уже потом помещают хрупкий элемент.

Ситуация с немецкими двигателями прямо противоположная. Их можно зажимать в тиски, но для ремонта используются исключительно удлиненные головки и рожковые ключи.

• Ослабить накидную гайку, аккуратно открутить.
• Снять промежуточный корпус и промыть его в топливе.
• Слить остатки.
• Новый распылитель промыть.
• Собрать форсунку, проверить работоспособность.
• Перед установкой смазать посадочное место смазкой. Закручивание осуществляется руками, должен быть легкий ход.

Очистка форсунок на стенде для промывки форсунок

В топливных мастерских ультразвуковая очистка происходит аналогичным образом, только используются более мощные, профессиональные ультразвуковые ванны, это большой плюс, так как вероятность очистки от загрязнений выше. Благодаря удалению грязи, при интенсивной ультразвуковой очистке форсунки, эффективно удаляются отложения и внутри форсунки.
Далее, по правилам очистки, необходимо заменить остатки дизельного топлива, находящиеся в форсунке, вместе с отвалившимися отложениями, для этого форсунку устанавливают на специальный стенд для промывки.
После проведения столь сложной процедуры остаётся произвести испытание форсунки, чтобы убедиться в её работоспособности, эта проверка инжектора подтвердит правильность работы инжектора.

Что именно делается при проверке инжектора?

1.  Инжектор тщательно очищается заранее в ультразвуковой ванне.
2. Производится высоковольтный тест, который должен выяснить, есть ли электрические ошибки в пьезоэлементе.
3. Затем инжектор устанавливается на испытательный стенд или стенд для промывки.
4. Перед началом фактического испытания инжектор тщательно промывается горячим обкаточным маслом и промытые частицы визуально осматриваются на наличие частиц загрязнения и стружки.
5. Теперь начинается собственно тестирование работоспособности форсунки, которое запускается в соответствии с инструкциями производителя по определённому тест-плану.
6. После проверки данные регистрируются в журнале испытаний.

Но если форсунка уже «дошла до ручки», т.е. сильно загрязнена, то вышеописанный способ промывки может не дать результатов, но возможен вариант промывки форсунки изнутри, для этого необходимо форсунку разобрать и промыть детали в ультразвуке уже по отдельности, далее собрать и отрегулировать форсунку. Данный процесс можно осуществить только обладая специальным оборудованием, знаниями и опытом.

Как отдать форсунки на диагностику

В современном мире нет необходимости самостоятельно привозить форсунки на место диагностики, вы можете их выслать любой транспортной компанией на адрес доставки, далее мастера топливного центра будут поддерживать с вами связь любым удобным способом, сам процесс происходит следующим образом:

• После снятия форсунок с двигателя не надо очищать их от грязи и снимать уплотнительную шайбу! Это необходимо, чтобы мастера визуально оценили состояние форсунки. Пометьте форсунки по номерам цилиндра, с которого они сняты, это необходимо сделать, чтобы не перепутать их при установке.
• На входное отверстие топлива и выходное обратки необходимо надеть колпачки или замотать отверстие изолентой или скотчем, чтобы во время транспортировки не попала грязь внутрь форсунки.
• Постарайтесь защитить пьезоэлемент и в особенности трубку обратки, а также распылитель, от механических повреждений.
• Запакуйте форсунки в жесткую коробку таким образом, чтобы форсунки в ней не болтались.
• Не обязательно указывать что необходимо с ними делать, процесс промывки и диагностики одинаковый для всех типов инжекторов.
• Отправьте коробку с форсунками на адрес, предварительно согласованный со специалистами, указав ваши контактные данные. Большинство мастерских не требуют предоплату за диагностику форсунок.

Список пьезофорсунок серии 118

Ниже представлен список инжекторов, промывку и диагностику которых мы осуществляем:
0445118001, 0445118035
445118002, 0445118003
0445118004, 0445118016, 0445118022, 0445118036
0445118005, 0445118017, 0445118023, 0445118037
0445118006, 0445118007, 0445118013
0445118008, 0445118009
0445118010, 0445118018, 0445118038
0445118011, 0445118012
0445118014, 0445118015
0445118019
0445118024
0445118025
0445118026
0445118027
0445118028
0445118029
0445118030
0445118031
0445118032
0445118033
0445118034
0445118039
0445118040
0445118041
0445118042
Стоимость услуги по промывке и диагностике пьезофорсунки без разборки 118 серии по состоянию на конец 2019 года — 1000 рублей (цена от количества форсунок не меняется)
Стоимость услуги по промывке и диагностике пьезофорсунки с разборкой и последующей регулировкой 118 серии по состоянию на конец 2019 года — 5000 рублейЦена на тестирование инжектора BOSCH указана при диагностике на профессиональном стенде Bosch

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000
С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Съемник ступиц и подшипников для автомобилей ВАЗ и LADA

Для замены переднего и заднего ступичного узла на ВАЗах согласно рекомендациям завода-изготовителя нужны два типа съемных устройств.

1. Для съема шарикоподшипника у заднего колеса применяются захватные инструменты.
2. Для спрессовки и запрессовки подшипник у переднего колеса применяют чашечные типы.

Выбрать модели данных инструментов можно из обзора представленного выше. Для выбора чашечного съемника, ориентируйтесь на внешние и внутренние диаметр ваших подшипников, но как правило достаточно почитать отзывы и получить консультацию продавца.

Для автомобилей ВАЗ, например, подойдет модель Force 9T0311, AV Steel AV-922722, MHRTOOLS MHR04039, NEO 11-829. Подойдут для запрессовки подшипников в заднюю или переднюю ступицы, а также в поворотный кулак. С обратной стороны вставляют шайбу, зажимают гайку, ставят ключ на задержку. Затем вращают гайку штока по часовой стрелке.

Подготовка к работе и демонтаж

Чтобы отремонтировать дизельные форсунки своими руками, необходимо подготовить следующий набор инструментов:

• прямая и крестовая отвёртки;
• набор накидных и рожковых ключей;
• максиметр или мультиметр;
• сухая чистая ветошь;
• промывочная жидкость для мотора.

Перед разборкой рекомендуется хорошо промыть моторный отсек, особое внимание уделив ГБЦ. Это поможет избавиться от проникновения инородных частиц и мусора

Также в процессе разбора не лишним будет нанести нумерацию на каждую деталь — это пригодится при обратной сборке.

Закройте штуцеры форсунок пластиковыми колпачками — так удастся избежать их загрязнения. При самом демонтаже рекомендуется применять накидные ключи и инструмент с длинной ручкой, а если хватает практики — то рожковые ключи, однако в этом случае высок риск сорвать резьбу по неопытности. После того, как форсунка удалена, её необходимо просушить и вытереть ветошью.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

• ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
• набор рожковых ключей;
• спецсъёмник для этих деталей.

Последовательность ремонта

1. Съёмник устанавливается на извлекаемую форсунку.

   Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником

2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).

   На форсунку Common Rail устанавливается шток и гайка с левой резьбой

3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
4. Теперь деталь вручную выкручивается из гнезда.

   Предварительно ослабленная форсунка Common Rail извлекается вручную

5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
6. Теперь ослабленная ключами крышка распылителя откручивается вручную.

   Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную

7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

   С форсунки Common Rail снимается старый загрязнившийся распылитель

8. Из второй части извлекается обратный клапан.

   Обратный клапан форсунки Common Rail можно снять после извлечения распылителя

9. Из обратного клапана извлекается возвратная пружина.

   Возвратная пружина форсунки Common Rail извлекается из обратного клапана

10. Обратный клапан заменяется новым.

    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта

11. После этого производится обратная сборка.

Это интересно: Какие шины проще переработать?

Самостоятельная диагностика

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Ремонтопригодность форсунок Common Rail разных систем

Легковые автомобили оснащаются несколькими разновидностями форсунок Common Rail. Четыре компании-изготовителя (Bosch, Continental, Delphi, Denso) занимаются производством двух типов систем – электромагнитных и пьезоэлектрических. Компании Bosch, Delphi и Denso давно известны в качестве производителей электронных систем для автомобилей.

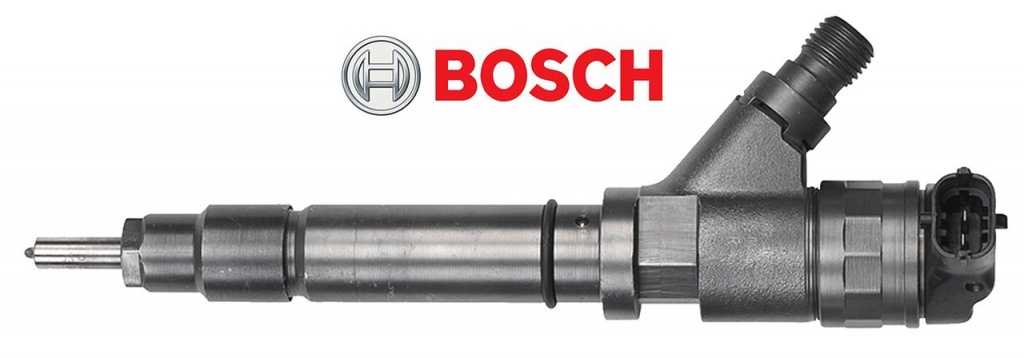

Концерн Bosch занимается созданием систем впрыска с начала прошлого столетия. Технология впрыска, разработанная компанией Lucas, была выкуплена у нее фирмой Delphi. Своим опытом в данном вопросе японский Denso обязан Bosch и Magnetti Mareli, с которыми он совместно работал. Конкуренцию немецкой компании Bosch составил Continental, купивший Siemens и VDO. На выпускаемые Continental форсунки на протяжении последнего года наносится логотип компании, ранее они обозначались логотипом Siemens.

Лидирующие позиции на рынке занимает концерн Bosch, производящий как электромагнитные, так и пьезоэлектрические форсунки. Компании Delphi и Denso также занимаются выпуском обоих видов форсунок, но масштаб производства у них значительно меньше. С конвейеров Continental (Siemens) сходят исключительно пьезоэлектрические элементы.

Каждая компания расхваливает свою продукцию, заявляя о том, что именно она является лучшей, однако многие системы Common Rail обладают рядом недостатков. Наиболее простыми с конструктивной точки зрения являются форсунки Common Rail, выпускаемые компанией Bosch. Их ремонт также не представляет никаких сложностей.

Форсунки, выпускаемые Delphi, обладают более сложной системой управления. Однако они сильнее зависят от качества топлива и не могут похвастаться долговечностью. Наиболее надежные электромагнитные элементы производит компания Denso, однако запчасти для ремонта форсунок Common Rail этой фирмы не всегда просто достать. Наибольшей сбалансированностью обладают пьезоэлектрические форсунки, выпускаемые Bosch и Continental, а также частично Denso. Эти изделия схожи как в части конструктивных решений, так и по надежности. Пьезопродукция Delphi столь высокой надежностью не отличается.

Выпускаемые компанией Bosch форсунки с классическим впрыском наиболее просты в ремонте. Любой специализированный сервисный центр в состоянии выполнить ремонт дизельных форсунок Common Rail, главное, чтобы попался опытный мастер.

Ремонт электромагнитных форсунок Delphi возможен, однако в этом случае потребуется заменить наконечник и перекодировать форсунки по окончании восстановительных работ. Стоить такой ремонт будет дороже, однако если кодировку не выполнить, возможны перебои в работе двигателя. Наиболее долговечными являются электромагнитные изделия, производимые компанией Denso, однако отсутствие запчастей делает их ремонт практически невозможным.

Ремонт пьезофорсунок Common Rail, выпускаемых компаниями Delphi и Bosch, невозможен. Continental (Siemens) начал выпускать изменяющие размер наконечники впрыска, благодаря чему эти форсунки теперь подлежат ремонту. Впрочем, это относится не ко всем авто, а лишь к ряду моделей, укомплектованных двигателями PSA 2.0 HDI 16V (например, дизельные Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60).

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

• Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
• Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления; Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее. Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем. Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха. После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия. В норме горючее должно выходить с пульсацией, дозировано

В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы

Болт можно затягивать.

Просуммируем

Домашняя проверка форсунок бензинового инжекторного мотора и дизельного двигателя своими руками реальна. На обеих силовых установках производится как контроль электрической части, так и осмотр гидравлической составляющей.

Диагностика электрики – это проверка сопротивления обмотки инжектора. Сюда можно отнести и тест на целостность проводов, подводящих ток. Гидроиспытания – это:

• анализ факела распыла у бензиновых ДВС;
• контроль количества сливаемого топлива на дизельных моторах.

В отношении тяжелотопливников актуален еще один метод проверки – осязательный. Топливопровод каждого распылителя прощупывается на предмет наличия толчков и повышенной температуры.

Recommendations

Comments 50

Обычно это происходит из-за подсоса воздуха тнвд, лечится заменой комплекта

А при чем тнвд, если воздух идет от фильтра до тнвд?

Видимо Чет не так прочитал, бывает. Тогда либо лягушка либо фильтр, бывали случаи нижняя резинка на фильтре воздух подсасывала

Сегодня поставил прозрачные шланги, до и после фильтра с подкачкой, с бака до фильтра воздуха нет, а вот после фильтра идет воздух в тнвд.Фильтр вот такой, с подкачкой.

Если честно в особенности вашего двигателя нет времени вдаваться, у меня были также такие проблемы, большие пузыри в обратке, мастер настаивал на ремонт ТНВД и 8 косарей. Обошлось ста рублями, при сборе форсы резьбу фиксатором намазал и все нет пузырей, хотя мастер бил в грудь что это не возможно. Так у нас обратка закольцована в подачу и пузыри много делов наделали.

Так а пузыри были в обратке с форсунок? Сальник насоса как себя проявляет, он льет во внутрь или наружу? Или просто перепускает?

Ну вообщем при длительной стоянке солярка из него вытекает, и насос воздушится.А клапана для его прокачки нет.Это самый хреновый вариант, у нас насос долго снимать.

думаю воздуха быть не должно.тк топл система герметичная. скорее всего гдето между баком и тнвд идет посос воздуха

Воздух в обратке не показатель. Летом форса хавает меньшую долю топлива и поэтому больше уходит в обратку, зимой форса хавает больше поэтому в обратку меньше топлива. Поставишь большие распылители обратка вооще сухая будет, без прочих изменений.

Важность прямой подачи масла

Нехватка теплового зазора наиболее опасна и может вызвать не только перегрев, но и заклинивание двигателя. Даже малейший задир способен привести к разбалансировке и последующему ремонту. Маслосъемные кольца при критических нагрузках также дают обратный эффект и улучшить состояние силовой установки можно только обеспечив скольжение движущихся элементов. В современном моторе масленые форсунки служат для смазки поршневой группы независимо от динамики движения

Не менее важно и теплоотведение, которое позволяет сократить детонацию и обеспечить безопасность в управлении автомобилем

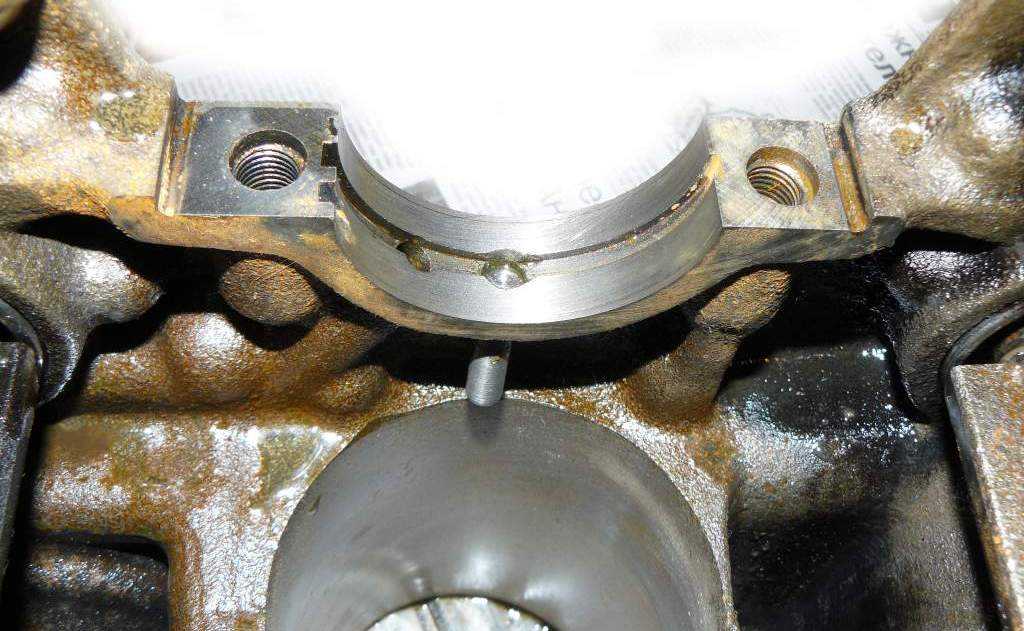

Даже если установка масляных форсунок не была предусмотрена производителем, внедрение такой системы поможет разгрузить мотор. Если взять за пример автомобиль ВАЗ, то модель 2106 нуждается в доработке, а ВАЗ 2112 уже имеет хорошо организованное решение для поршневой группы. Такая система обладает важными критериями, которые отражаются на работе мотора.

• Уменьшение износа и увеличение ресурса шатунно-поршневой группы и цилиндров;
• Снижение термических нагрузок и невозможность критических температурных расширений;
• Более уверенный холодный старт и отсутствие проблем при работе силовой установки;
• Смазка всей рабочей поверхности цилиндра в достаточном количестве.

Осмотр и диагностика инжекторов

Сначала инжектора нужно диагностировать. Для этого потребуется диагностический стенд либо особый прибор. Своевременность срабатывания при конкретном давлении, а также равномерность подачи солярки, форма факела распыляемого топлива и плотное закрытие считаются главными пунктами оценки.

Подача топлива в цилиндр должна осуществляться лишь при заданном давлении. Не допустимы любые отклонения. Раньше времени топливо не должно вытекать (иначе инжектор станет «переливать»). После подачи топлива в цилиндр давление в форсунке должно оставаться, чтобы стравить лишнюю солярку в обратку.

Топливо в идеале должно распыляться в форме ровного без отклонений в стороны конуса. Распыление должно производиться в виде аэрозоля, а не струями или каплями.

Слушайте то, как срабатывает форсунка. Сопоставляя ее звук со звуком той, которая является гарантированно рабочей, можно скорее понять, где проблема.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
3. Пружина через промежуточную шайбу давит на иглу.
4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

• форсунки с центральным впрыском;
• форсунки с распределённым впрыском;
• форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

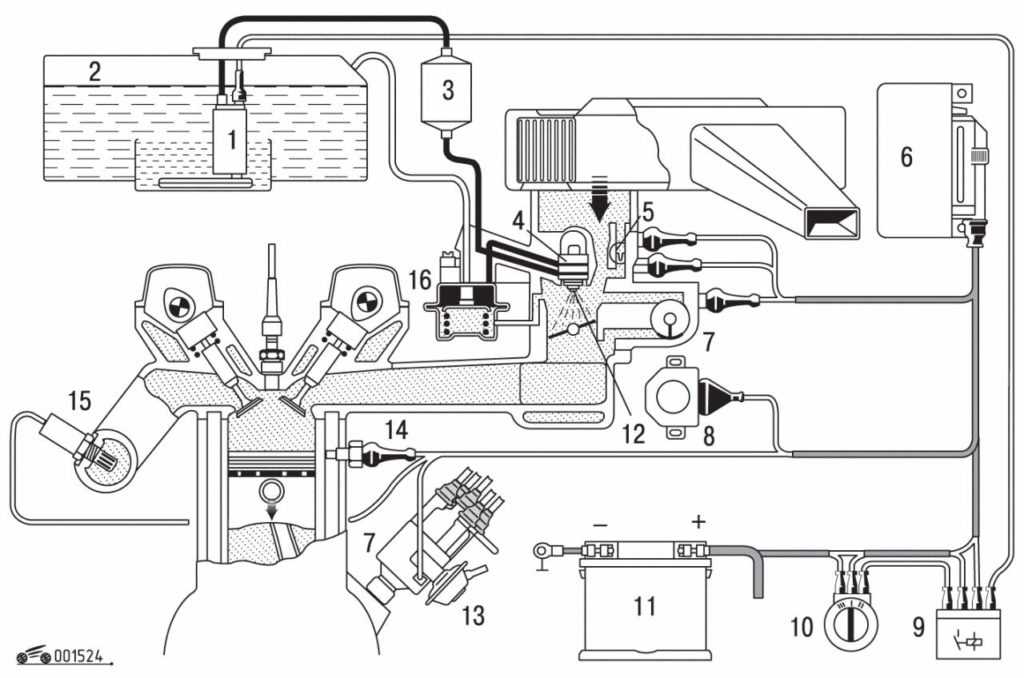

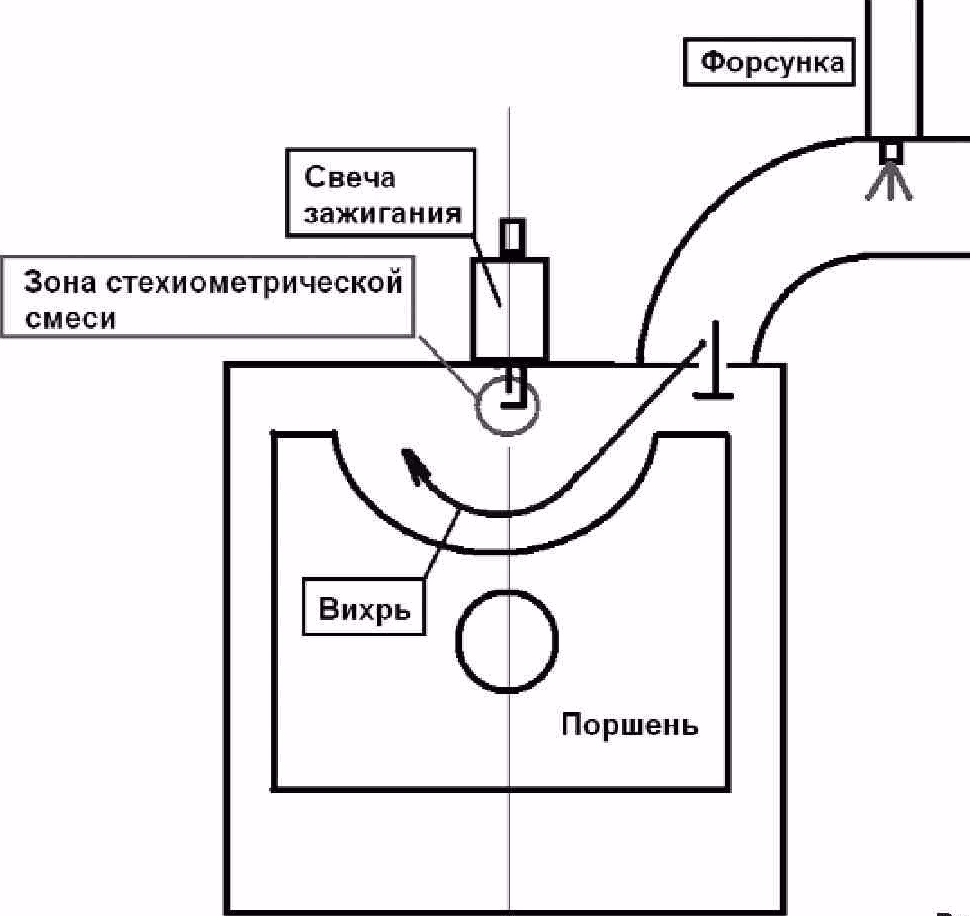

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

• узел, отвечающий за подачу и очистку горючего;
• часть системы, в которой происходит очистка и подача воздуха;
• камера для улавливания и сжигания ТВС;
• электронная подсистема с датчиками;
• узел, где происходит выпуск и дожигание отработавших газов.

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

• электрогидравлические форсунки;
• электромагнитные форсунки;
• пьезоэлектрические форсунки.

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными
