Впускной и выпускной клапаны
Клапаны расположены V-образно в два ряда. По конструкции подобны клапанам двигателя ваз 2110, но с меньшим диаметром тарелок и стержней. Диаметр тарелки впускного клапана равен 29 мм, у выпускного – 25,5 мм. Диаметр стержня впускного и выпускного клапана равен 7 мм. На каждый клапан установлено по одной пружине.
Автомобиль ВАЗ 2110 получил народную популярность еще в 2000-е годы, когда был на пике производства. Так, и двигатели, получили народное признание, поскольку имеют высокие технические характеристики и простоту в ремонте. Особой популярностью это транспортное средство пользуется на Украине.
Тюнинг блока цилиндров ДВС, переделка 8 клапанного двигателя ВАЗ-2110(2112) на 16 клапанный.
Скажите, неужели после прочтения всей вышеупомянутой информации вы не вдохновились идеей иметь авто именно с 16 клапанами ДВС? В таком случае, вам приятно будет знать, что подобного рода рода модернизация допускается. Конечно, процесс этот основательный и его невозможно выполнить без тщательной подготовки. Но результат действительно себя оправдает. У вас есть сомнения — просто прочитайте несколько следующих абзацев текста.
Если не вдаваться в технические подробности, суть тюнинга заключается в замене головы блока цилиндров на новую. Конечно, теперь у вас будет два распредвала, а также придется ломать голову над системой крепежа, ведь диаметры отверстий 16 клапанной головы не соответствуют аналогичным на 8 клапанном.
Посадочные отверстия головки блока следует рассверлить, увеличив диаметр с 10 до 12 миллиметров.
Вы можете сделать это и сами, но лучше обратиться в специализированную мастерскую. За подобного рода работы не должны взять более чем 3-4 сотни рублей. Также следует учитывать, что штатный крепежный болт головы блока цилиндров на 16 клапанов несколько меньше аналогичного для “восьмерки” и должен быть соответственно укорочен.
Лучше заранее изучить, что из себя представляет на ВАЗ 2110 двигатель 16 клапанный и тогда вы наверняка сможете самостоятельно провести подобного рода тюнинг. Необходимо будет менять ремень ГРМ, помпу насоса, ролики, проводку, свечи зажигания, шатунный механизм и прочие конструктивные элементы, обусловленные особенностью головки блока. Перед установкой на двигатель голова собирается отдельно. После окончания работ желательно также воспользоваться специализированными услугами по настройке и калибровке работы ДВС.
Тюнинг выпускного коллектора (паука)
Замена штатного выпускного коллектора на альтернативный типа “Паук” 4-1 либо 4-2-1 является достаточно эффективным и в то же время дешевым способом значительно увеличить мощность вашего автомобиля ВАЗ-2110. Стоит данная деталь порядка 2000 рублей. При покупке следует уточнить, для каких именно моделей автомобилей предназначено изделие.

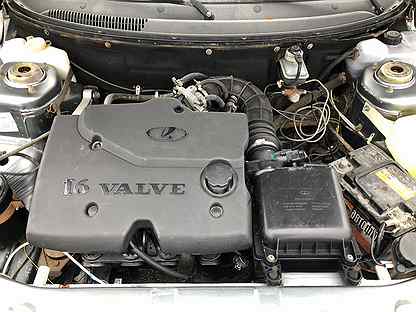

Двигатель ВАЗ-21124 — 16-клапанный представитель линейки силовых агрегатов, выпускаемых АО «АвтоВАЗ» с 2004 года. По сути, эта модель стала результатом очередного усовершенствования мотора ВАЗ-2112 и устанавливалась на серийные автомобили: ВАЗ-21104, 21114, 21123 «Купе», 21124, 211440-24. В дальнейшем ее использовали для создания более мощных установок: и ВАЗ-21128 производственного предприятия «Супер-авто».
В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхним расположением распредвалов и распределенным впрыском горючего (инжектор).
- Охлаждение — принудительное, воздушно-жидкостное.
- Объем цилиндров — 1599 см 3 .
- Работа цилиндров стандартная — 1-3-4-2.
- Мощность при 3800 об/мин. — 98 л/с.
- Количество клапанов — 16 (по четыре на каждый цилиндр).
- Диаметр дна цилиндра — 82 мм.
- Длина хода поршня — 75,6 мм.
- Степень сжатия смеси — 10,3.
- Минимальная скорость вращения коленвала — 800-850 об./мин.
- Рекомендуемая марка бензина — АИ-95.
- Расход горючего: в городе — 8,9 л, на шоссе — 6,4 л, в смешанном режиме — 7,5 л (расстояние 100 км).
- Рабочий объем масляного картера — 3,5 л.
- Вес — 121 кг.
- Технический ресурс двигателя 21124 до первого капремонта, заявленный автозаводом — 150 тыс. км (практически автомобиль способен пройти на 100 тыс. км больше).
История создания ВАЗ 21124
Инженеры АвтоВАЗа понимали, что к моменту массового выпуска отечественных автомобилей 10 поколения, силовые агрегаты восьмого и девятого поколения сильно устареют. Веяния времени мирового автомобилестроения требовали увеличения мощности и экологичности выпускаемых двигателей. Ведь европейские производители Volkswagen, Opel, Renault выпускали двигателя гораздо мощнее нежели отечественный АВТОВАЗ. Но кроме мощности европейские моторы были экономичнее и экологичнее. Перед инженерами АвтоВАЗа встала задача создать что-то подобное.
Для получения желаемого было несколько путей. Чтобы добиться чистоты выхлопных газов, было принято безоговорочное решение перейти на распределённый впрыск. Кроме чистоты выхлопа, это решение частично решало вопросы увеличения мощности и экономичности.
Для получения желаемой мощности, одного распределённого впрыска оказалось мало, решено было поднимать количество лошадиных сил, за счёт увеличения объёма двигателя. Объём 1.6 литра удалось получить увеличив хода поршня до 76.5 мм., что стало возможно после реконструкции высоты двигателя и использовании коленвала с большим кривошипом. Больше стал диаметр цилиндров, теперь он составляет 82 мм. Но и этой модернизации было не достаточно.

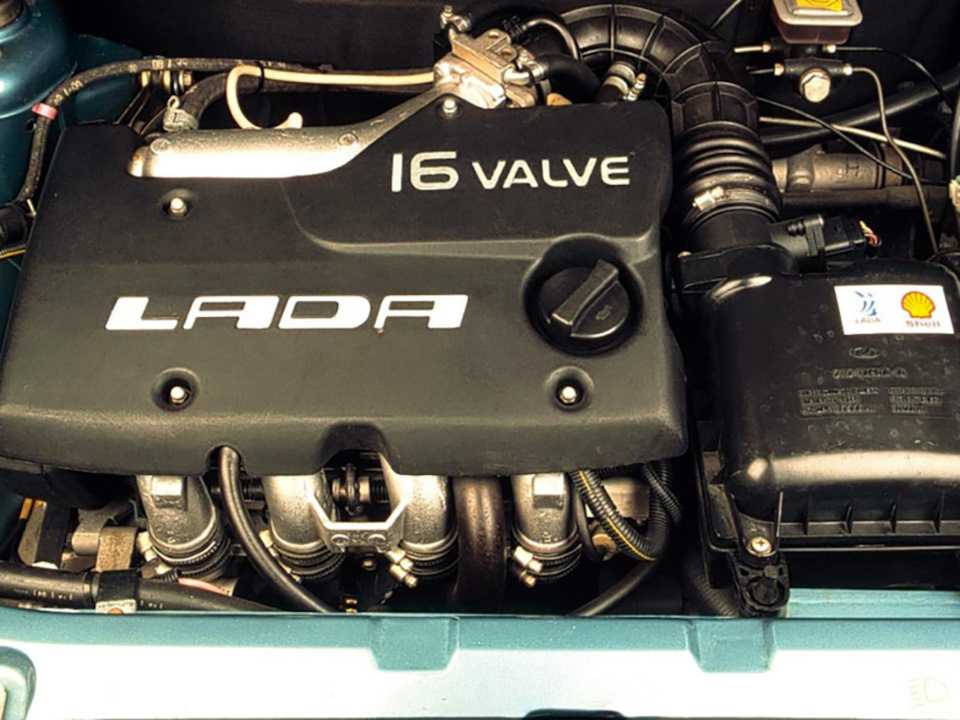

16-клапанная версия
Дальнейшее улучшение характеристик двигателя было возможно, при установке турбонаддува или переходе на головку БЦ, где количество клапанов увеличивалось вдвое.
- Первый вариант предполагал большие капиталовложения и множественные технологические нововведения.
- Второй вариант был менее затратным. Модернизации подвергалась только ГБЦ, остальные узлы и системы двигателя в больших технических изменениях не нуждались. Увеличение количества клапанов в два раза, улучшала наполняемость цилиндров горючей смесью. Это увеличивало крутящий момент и мощность почти на 15 процентов. В результате всех изменений 1.6 литровый двигатель имеющий инжекторное питание и 16-ти клапанную головку, смог развивать мощность до 90 л., сил.
Доработки от Porsche
Здесь нужно отметить, что отечественные конструкторы не имели опыта в проектировании сложных конструкций, которой являлась головка БЦ. Поэтому инженеры АвтоВАЗа пошли по накатанной дорожке, они обратились к известным специалистам немецкого концерна Porsche, которые в прошлом проектировали для АвтоВАЗа двигатель ВАЗ 2108.
Однако русские специалисты не сидели без дела и параллельно вели работы по созданию ГБЦ 16 V. В результате конструкция предложенная специалистами Porsche, нуждалась в прокладке очень сложной формы. Решить вопрос с созданием прокладки предложила фирма Elring из Германии. Цена вопроса, почти пол миллиона немецких марок, что конечно представителей АвтоВАЗа не устраивало. В результате вопрос с изобретением прокладки решили специалисты РТИ НТЦ за полторы тысячи Советских рублей.
При завершении проектирования ГБЦ 16 V, специалисты Porsche столкнулись с определёнными трудностями. Пришлось подключать узкопрофильных специалистов из Италии и Австралии. В конечном итоге ГБЦ 16 V созданная для 10 поколения двигателей Волжского автозавода получилась оригинальной и многонациональной, с уникальной конструкцией. При этом, первые двигателя, на которые устанавливалась эта ГБЦ, имели вставные колодцы. И лишь на двигателе ВАЗ 21124, в 2004 году, ГБЦ 16 V модернизированная русскими инженерами, получила литые свечные колодцы, как это изначально задумывалось на АвтоВАЗе.

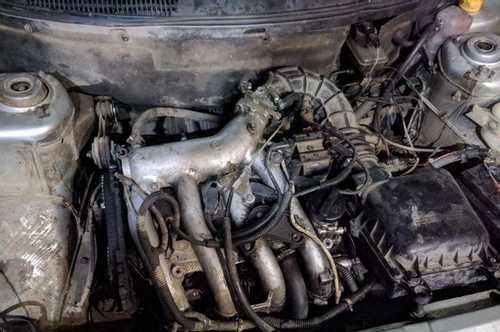

Двигатель 11183 инжектор 8 клапанов
Конструкция двигателя автомобиля ВАЗ 2110, 2111, 2112 типа ВАЗ 11183:
| № позиции на рисунке | Расшифровка позиции на рисунке двигателя ВАЗ-2110-2111-2112 типа 11183 |
|---|---|
| 1 | крышка грм |
| 2 | генератор |
| 3 | ремень генератора |
| 4 | шкив распредвала привода генератора |
| 5 | ДПКВ |
| 6 | сливная пробка масляного картера |
| 7 | масляный картер |
| 8 | нетрализатор |
| 9 | выпускной коллектор |
| 10 | впускной коллектор |
| 11 | дроссельный узел |
Технические характеристики двигателя ВАЗ 2110, 2111, 2112 инжектор 8 клапанов типа 11183:
- Изготовитель — ВАЗ;
- Тип — бензиновый (АИ-95);
- Наибольшаяскорость — 177 км/час;
- Предельная мощность — 59,5 кВт (81 л. с.), при 5200 об/мин;
- Наивысший крутящий момент — 120 Н·м, при 2700 об/мин;
- Конфигурация — рядный, 4-цилиндровый;
- Объем цилиндров — 1597 см3;
- Число цилиндров — 4 шт.;
- Количество клапанов — 8шт.;
- Компрессия — 9.6;
- Структура питания — распределённый впрыск горючего с электронным управлением;
- Нормы токсичности — Евро 3;
- Расход бензина при смешанном цикле — 7,6 литра;
- Расход горючего при городском цикле — 9,8 литра;
- Потребление бензина на трассе — 5,4 литра.
Устройство двигателя автомобиля ВАЗ 2110, 2111, 2112 типа 11183:
| № позиции на рисунке | Расшифровка позиции на рисунке устройства двигателя ВАЗ 2110, 2111, 2112 модели 11183 |
|---|---|
| 1 | ремень грм |
| 2 | демпфер коленвала |
| 3 | кронштейн правой опоры мотора |
| 4 | верхний кронштейн генератора |
| 5 | установочная планка генератора |
| 6 | генератор |
| 7 | нижний кронштейн генератора |
| № позиции на рисунке | Расшифровка позиции на рисунке двигателя 11183 |
|---|---|
| 1 | передняя защитная крышка грм |
| 2 | эксцентрик |
| 3 | ролик натяжной |
| 4 | натяжной ролик |
| 5 | шкив распредвала |
| 6 | задняя защитная крышка |
| 7 | насос охлаждающей жидкости |
| 8 | ремень грм двигателя ВАЗ 2110, 2111, 2112 инжектор 8 клапанов |
| 9 | шкрв коленвала |
| № позиции на рисунке | Расшифровка позиции на рисунке мотора ВАЗ-2110-2111-2112 инжектор 8 клапанов модели 11183 |
|---|---|
| 1 | крышка |
| 2 | прокладка |
| 3 | корпус подшипника |
| 4 | распредвал |
| 5 | гбц |
| 6 | сальник распредвала |
| 7 | корпус подшипника |
Как определить сколько клапанов в двигателе
мощность-движка 84 лошадки, проблема в том что начался шум в моторе, посоветовали сделать регулировку плапанов, но она делается если клапанов 8, если больше то там уже стоит гидрокондерсатор. как узнать их где глянуть?
| Администрация Похожая тема возможно уже обсуждалась на форуме, попробуйте — поискать ее! Ответы на частые вопросы можно найти — в готовых инструкциях. 5 лет назад |
В чем Вы хорошо разбираетесь? Пока читатели форума думают — как ответить на эту тему, помогите людям в других темах.

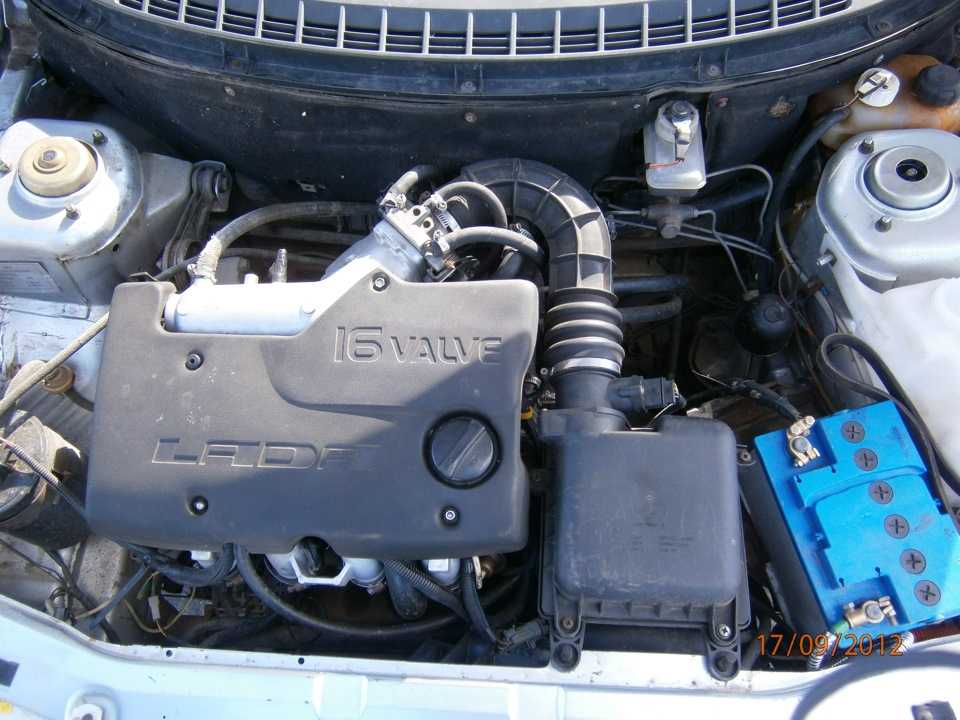

16 клапанный или 8 клапанный двигатель
На первый взгляд может показаться, что «чем больше, тем лучше», да и второй вариант появился позже, как усовершенствование, но всё не так просто: если бы восьмиклапанный мотор устарел, то им бы больше не комплектовались новые автомобили, что делают даже известные автофирмы.
Таким образом, в Opel Astra устанавливаются оба вида двигателей, но именно 8-клапанный вариант признан более надёжным и лучше всего ремонтируемым. Такие моторы можно видеть и на Auris, и Corolla E15/18, значит, устаревшими их считать некорректно. По большей части ответ на вопрос кроется в требованиях автовладельца к мощности и стоимости ремонта, который он может себе позволить, ведь более сложный 16-клапанный двигатель в теории может получить больше неисправностей, а самостоятельно его починить будет очень сложно.
Выбор лучшего типа обсуждаем, так как некоторые водители будут эксплуатировать его в городских условиях для небольших поездок, а другие на пересечённой местности или для долгой дороги. Затраты на содержание также одним могут показаться дорогими, а другие водители поймут, что те или иные преимущества ими не реализуются. Поэтому нужно углубиться в устройство и изучить вопрос детальнее.
Принципиальные отличия: с технической стороны разница между этими двигателями заключается в количестве распределительных валов — 1 на восьмиклапанном и 2 на шестандцатиклапанном. Эта деталь отвечает за своевременный впрыск топливной смеси и отвод выхлопных газов. Более современный вариант двигателя имеет в два раза большее количество клапанных пар «впрыск — отвод», а также гидрокомпенсаторы, которые следят за зазором между клапанами, функция чего отсутствует в восьмиклапанных моторах. Простой и надёжный восьмиклапанный двигатель
Его чаще всего можно встретить на бюджетных, простых машинах. На каждый цилиндр рассчитано одно отверстие впуска топливной смеси и одно — выпуска отходов. Такой тип мотора комплектуется одним распределительным валом, приводящимся в движение обычным устройством вроде цепи или ремня. Именно простота технологии 8-клапанного мотора позволяет ремонтировать его своими руками, быстро и недорого. Такой вид больше подходит для условий, где сложно заручиться квалифицированной помощью специалистов из автосервиса.
Тюнинг
Производитель АвтоВАЗ обеспечивает потенциал на все свои моторы минимум 50 л. с, поэтому двигатель 21124 можно доработать несколькими способами:
- тюнинг блока цилиндров – расточка цилиндров до 84 – 88 мм с использованием ШПГ соответствующих размеров;
- тюнинг впускного/выпускного тракта – 4 дросселя и «паук», соответственно;
- доработка ГБЦ – облегченные распредвалы и разрезная шестерня с соответствующей настройкой специалистом;
- модернизация клапанов – замена штатной комплектации облегченными Т-образными деталями.
Таким образом, мотор 21124 является улучшенным вариантом базового ДВС 2112 с увеличенным до 1,6 л объемом, ходом поршня и высотой блока цилиндров. Разработчиками обеспечена взаимозаменяемость деталей от других моторов производителя АвтоВАЗ.
Обслуживание
Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.
Рекомендуется заливать полусинтетические моторные масла с маркировкой — 5W-30, 5W-40, 10W-40, 15W40. Карта технического обслуживания выглядит следующим образом:
ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.
ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.
ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.
ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент. ТО-5: Пятое ТО для двигателя, как второе дыхание.
На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:
- Замена масла.
- Замена фильтра масляного.
- Замена воздушного фильтра.
- Замена топливного фильтрующего элемента.
- Меняются ремень ГРМ и ролик.
- При необходимости ремень генератора.
- Водяной насос.
- Прокладка клапанной крышки.
- Другие элементы, которые необходимо заменить.
- Регулировка клапанов, при которой регулируется газораспределительный механизм.
Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.

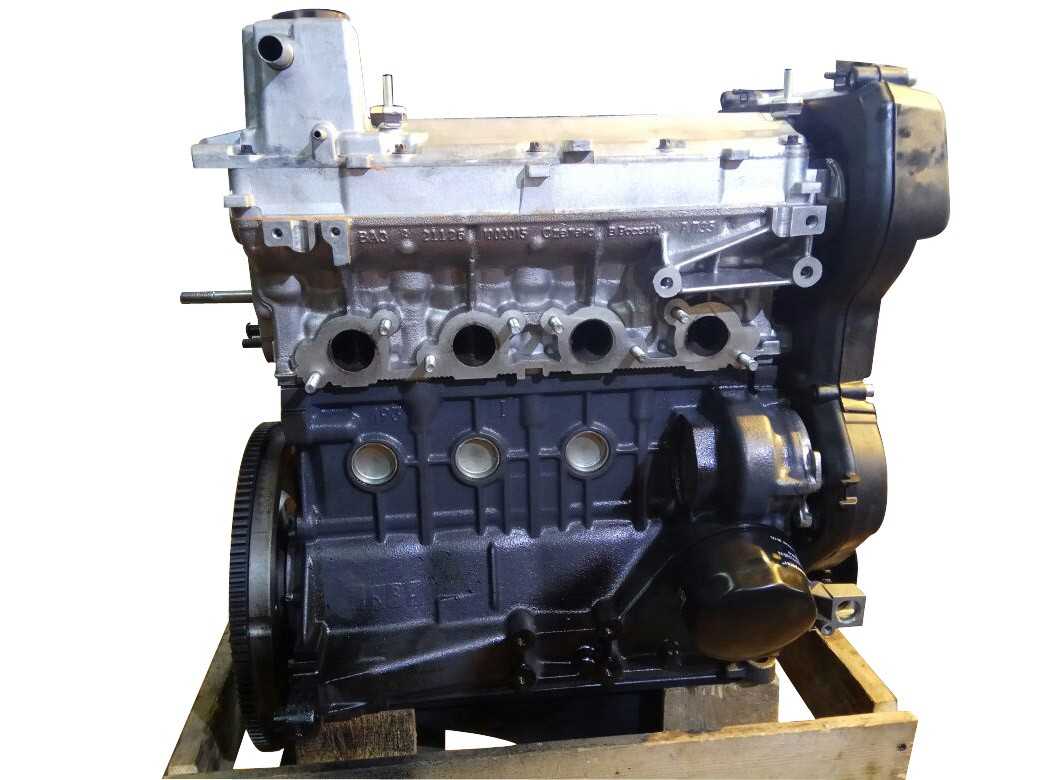

Особенности конструкции
Кривошипно-шатунный механизм
Блок цилиндров (БЦ) выполнен «традиционно» из чугуна и окрашен в серый цвет. Чугун обладает высокими прочностными и жесткостными характеристиками, хорошо подаётся обработке. Внутренние поверхности блока обработаны хонингованием, что придаёт конструкции антифрикционные свойства и износостойкость. Расстояние между осями цилиндров — 89 мм, высота — 197 мм. На блоке выгравирована маркировка класса цилиндров А, В, С с размерным шагом 0,01 мм.
Головка БЦ доработана под новую схему установки ремня ГРМ. Изменена и технология литья. Вместе с ГБЦ отлиты каналы свечных колодцев и каналы для циркуляции охлаждающей жидкости. Под головкой установлена усиленная прокладка: двухслойная металлическая толщиной 0,45 мм.
Особенностью конструкции ДВС 21126 является частичное использование иностранных комплектующих. Так, облегчённая ШПГ поставляется американской компанией Federal Motors. Масса комплекта шатунно-поршневой группы в двигателе ВАЗ 21126 по сравнению с ВАЗ 21124 снижена на 32%.
Шатуны выкованы из стали. В нижней головке установлены вкладыши 17,2 мм, в верхней впрессована сталебронзовая втулка. При переборке шатуна необходимо использовать новые болты.
Поршни отлиты из алюминиевого сплава. В головку установлены два компрессионных и одно маслосъёмное кольца. До 2018 года поршни двигателя ВАЗ 21126 были втыковыми, несмотря на наличие небольших выточек. При срыве ременного привода ГРМ ножки клапанов загибались, и мотор требовал дорогого ремонта.
ГРМ
Клапана приводятся двумя кулачковыми распредвалами, расположенными в головке цилиндров. Для автоматического регулирования зазоров использованы гидрокомпенсаторы, что упрощает обслуживание, не требует ручной настройки.
В двигателе ВАЗ 21126 установлен ремень ГРМ шириной 22 мм со 137 зубьями от Gates. Для автонатяжения ремня используются ролики. Применение нового механизма привело к необходимости изготовления других шкивов для распредвалов, помпы и коленчатого вала. Профиль зубчатых шкивов соответствует ремню ГРМ с полукруглым зубом.
Системы
В системе зажигания ВАЗ 21126 для каждой свечи предусмотрена отдельная катушка. Управление импульсами происходит через электронную систему. Недостатком схемы является низкое качество расходников и быстрая поломка незаводских катушек.
Для подачи топлива в камеру внутреннего сгорания ВАЗ 21126 используется топливный электронасос, дроссель, фильтр тонкой очистки, форсунки Бош или Сименс, расположенные на топливной рампе из нержавеющей стали. Система улавливания паров предотвращает их выход в атмосферу. Подачей горючего управляет ЭБУ.
Система смазки комбинированная. К трущимся поверхностям масло подаётся под давлением, На стенки цилиндров, днища поршней разбрызгивается.
Минусы «ВАЗ-2112»
Большинство подержанных «двенадцатых» продается с коррозией. Ею покрыты задние крылья, ниша запасного колеса, пороги, днище, контур уплотнительной резинки лобового стекла. Если за авто не следили, коррозия может быть и в низу дверей.
Замена обойдется в приличную сумму: двери без учета покраски — примерно в 9 000 рублей за штуку, задние крылья — около 6 000 рублей, ниша под запасное колесо — в 1 500 рублей. За покраску одного элемента придется отдать не меньше 5 000 рублей за элемент. Даже при малейшем намеке на ржавчину бегите от автомобиля. Лучше присмотритесь к хорошо окрашенному варианту: на нем коррозия устранена — вам не придется тратиться на ремонт.
Покупая 16-клапанный мотор, отложите 6 000 рублей на замену гидрокомпенсаторов (ходят они не более 100 тыс. км, а при плохом качестве масла и того меньше), на многих машинах они постукивают. Часто выходит из строя датчик массового расхода воздуха. Первые признаки, по которым вы узнаете о поломке, станет повышенный расход топлива и высокие холостые обороты (замена — от трех тысяч рублей).
Также обратите внимание на передние стойки и их опоры. Первые нередко отказывают уже к 30 тыс
км пробега, у вторых начинает отслаиваться резина (все вместе обойдется от 6 000 рублей).
Еще одна распространенная проблема «ВАЗ-2112» — неработающие задние фары. Придется либо поменять плату, либо почистить и поджать контакты. Кстати, задние фонари у «двенашки» часто запотевают, и это, к сожалению, не лечится.
Также читайте: Что лучше взять: новую LADA Vesta или подержанный Hyundai Solaris
Характеристики движка 21128
Приоритетной задачей производителя Супер-Авто было увеличить мощность взятого за основу ДВС 21124, не гнущего клапаны, поэтому в двигателе произошли перемены:
- схема двигателя осталась прежней – схема ГРМ DOНС с 2 распредвалами верхнего расположения;
- добавился объем до 1,8 л – камеры сгорания увеличены, цилиндры имеют размер 82,5 мм, до 84 мм добавлен ход поршня;
- обеспечена безопасность клапанов – глубокие лунки защищают их от загиба при встрече с поршнями в момент обрыва ременной передачи газораспределительного механизма;
- степень сжатия 10,5 единиц;
- прошивка контроллера Январь 5.1, сечение дроссельного патрубка 51 мм.
Форсированный мотор 21128
В результате мануал содержал описание параметров мотора – мощность в районе 95 – 105 л. с. и крутящий момент на 3200 оборотах около 160 – 162 Нм. Поршни проектировались совместными усилиями инженеров АВИТИ и Супер-Авто, так как подобного размера в линейке АвтоВАЗ не существовало в принципе. Шатуны также созданы под этот ДВС, длина 129 мм, крепление 19 мм пальцем, посадка на нестандартную шатунную шейку 41,5 мм.
При заявленном ресурсе 150 000 км пробега мотор производителя не выдерживал 100 000 км, расходовал очень много масла – до 1 литра на 1000 км пробега. Стандарт экологичности снизился до Евро-2. «Длинный» ход поршня приводит к увеличению нагрузок на боковые поверхности цилиндров, интенсивный износ колец/поршней. Отсюда высокий расход масла движков, система перегревается.
Через год руководство Супер-Авто сняло ДВС маркировки 21128-26 с производства, заменив его следующей версией с обозначением 21128-27:
- мотор не гнет клапана, поэтому установлен обычный ремень ГРМ с ресурсом 50 – 90 тысяч км;
- цилиндрам возвращен размер 82 мм, поршни от Federal Mogul облегченного типа;
- использованы шатуны компании Mecaprom;
- создана новая версия прошивки контроллеров;
- подъем клапанов увеличен до 8,3 мм (на 0,7 мм больше, чем у оригинала);
- экостандарт увеличился до Евро-4.
Доработанный вариант мотора
Поскольку было разработано две версии мотора 21128, технические характеристики менялись со временем:
| Изготовитель | ЗАО Супер-Авто |
| Марка ДВС | 21128 |
| Годы производства | 2013 (2014) – … |
| Объем | 1597 см3 (1,6 л) |
| Мощность | 78 кВт (106 л. с.)/90,5 кВт(123 л. с.) |
| Крутящий момент | 148 Нм (на 5800 об/мин)/165 Нм (на 4000 оборотах) |
| Вес | 116 кг |
| Степень сжатия | 10,5 |
| Питание | инжектор |
| Тип мотора | рядный |
| Впрыск | распределенный с электронным управлением |
| Зажигание | катушка для каждой свечи |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | объединен с ресивером, полимерный |
| Выпускной коллектор | катализатор |
| Распредвал | 2 шт., схема DOНС |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82,5 мм, затем 82 мм |
| Поршни | облегченные, производитель Federal Mogul |
| Коленвал | оригинальный |
| Ход поршня | 84 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-2/4 |
| Расход топлива | трасса – 5,9 л/100 км
смешанный цикл 7,5 л/100 км город – 9,8 л/100 км |
| Расход масла | 0,7 – 1 л/1000 км, затем 0,3 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W-30 и 10W-40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Mannol,Mobil |
| Масло для 21128 по составу | синтетика, полусинтетика |
| Объем масла моторного | 3,5 л |
| Температура рабочая | 95° |
| Ресурс мотора | заявленный 150000 км
реальный 100000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Количество ОЖ | 7,8 л |
| Помпа | с металлической крыльчаткой |
| Свечи на 21128 | BCPR6ES от NGK или отечественные АУ17ДВРМ |
| Зазор между электродами свечи | 1,1 мм |
| Ремень ГРМ | Gates, ширина 22 мм, ресурс 200000 км пробега |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | номер по каталогу 90915-10001
замена 90915-10003, с обратным клапаном |
| Маховик | увеличенный размер демпфера |
| Болты крепления маховика | М10х1,25 мм, длина 26 мм, проточка 11 мм |
| Маслосъемные колпачки | код 90913-02090 впускные светлые
код 90913-02088 выпускные темные |
| Компрессия | от 14 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 800 – 850 мин-1 |
| Усилие затяжки резьбовых соединений | свеча – 31 – 39 Нм
маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90° |
Даже после доработки силового привода, капитальный ремонт возможен уже через 150000 км пробега. Это связано с оставшимся «длинным» ходом поршня, повышенным нагрузкам на стенки цилиндров, интенсивной выработкой деталей ШПГ.
Тюнинг блока цилиндров ДВС, переделка 8 клапанного двигателя ВАЗ-2110(2112) на 16 клапанный.
Скажите, неужели после прочтения всей вышеупомянутой информации вы не вдохновились идеей иметь авто именно с 16 клапанами ДВС? В таком случае, вам приятно будет знать, что подобного рода рода модернизация допускается. Конечно, процесс этот основательный и его невозможно выполнить без тщательной подготовки.
Если не вдаваться в технические подробности, суть тюнинга заключается в замене головы блока цилиндров на новую. Конечно, теперь у вас будет два распредвала, а также придется ломать голову над системой крепежа, ведь диаметры отверстий 16 клапанной головы не соответствуют аналогичным на 8 клапанном.
Посадочные отверстия головки блока следует рассверлить, увеличив диаметр с 10 до 12 миллиметров.
Вы можете сделать это и сами, но лучше обратиться в специализированную мастерскую. За подобного рода работы не должны взять более чем 3-4 сотни рублей. Также следует учитывать, что штатный крепежный болт головы блока цилиндров на 16 клапанов несколько меньше аналогичного для “восьмерки” и должен быть соответственно укорочен.
Лучше заранее изучить, что из себя представляет на ВАЗ 2110 двигатель 16 клапанный и тогда вы наверняка сможете самостоятельно провести подобного рода тюнинг. Необходимо будет менять ремень ГРМ, помпу насоса, ролики, проводку, свечи зажигания, шатунный механизм и прочие конструктивные элементы, обусловленные особенностью головки блока.
Неисправности и ремонт двигателя 21124
Автоваз продолжает развивать 16 клапанные моторы и в 2004 году произошла замена движка ВАЗ 2112 на 124 мотор. В нем применяется калиновский высокий блок, он выше на 2,3 мм по сравнению со старым блоком 2112, увеличился ход поршня с 71 мм до 75,6 мм, за счет этого объем стал равняться 1,6 л. На этом же блоке за воздушным фильтром, над кожухом КПП находится площадка, на которой выбит номер двигателя ваз 21124. За счет адаптации 124 мотора под нормы Евро-3 повысились его экологические показатели, появилась тяга на низах, двигатель стал более спокойным и чуть шумнее двенадцатого. Двигатель 2110 124 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21124, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят около 200 и даже 250 тыс.км.На этом моторе решена проблема 16-клапанных движков – двигатель ВАЗ 21124 не гнет клапана, для этого на днище поршня имеются лунки и со стандартными валами или спортивными с умеренным подъемом, бояться владельцу нечего. Из недостатков необходимо раз в 15 тыс. км подтягивать ремень ГРМ, Если троит двигатель ваз 21124, раздается стук или шумит, не стоит бояться, это обычная ситуация для Автоваза, описание проблем читайте ТУТ, там же ответ на волнующий вопрос почему греется двигатель ваз 21124.
По общим отзывам двигатель 124 считается одним из лучших вазовских моторов и рекомендуется к покупке, особенно если планируются серьезные доработки. В 2007 году вышел новый мотор, заменивший собой 124-й движок — всем известный приора мотор. Помимо того, на базе 124 двигателя, компанией Супер-Авто выпускался 1.8 литровый двигатель ВАЗ 21128, о нем также сказано кое что)
