Как отрегулировать фары на ниву 2121

Рекомендации

При выполнении работ следует придерживаться простых рекомендаций:

• при смене оптики нужно выполнять замену с обеих сторон, чтобы избежать неравномерного светового пятна;
• если болты где-либо не поддаются откручиванию, стоит обработать их антикоррозийным составом и оставить на 15 минут. Желательно использовать более надёжные инструменты с головками, чтобы не «слизывать» грани;
• все манипуляции стоит выполнять без сильного давления или рывка;
• во время работ следует избегать использования молотка и других тяжёлых инструментов;
• замену проводить только с отключенным питанием;
• работать следует в перчатках, чтобы не травмировать рук.

На автомобиле «Нива-21214» все осветительные приборы снимаются и устанавливаются довольно просто, с минимальным количеством дополнительных разборок. При аккуратном и спокойном монтаже и демонтаже проблем возникнуть не должно, всё можно выполнить самостоятельно.

Тюнинг оптических элементов Нивы

На большинстве современных транспортных средств, в том числе ВАЗ 21213 и 21214 тюнинг оптики подразумевает замену стекла на фонаре или самом отражателе. В том случае, если на элементе оптики, будь то фонарь или подфарник, выгорели контакты либо оптика стала мутной, ее необходимо будет поменять полностью. Кроме того, автовладельцы 21213 часто практикуют тюнинг фар своими руками. Для того, чтобы выделить свой автомобиль среди остальных, можно использовать тюнингованные танковые фары. Кстати, танковые фонари на сегодняшний день являются одним из наиболее популярных вариантов тюнинга.

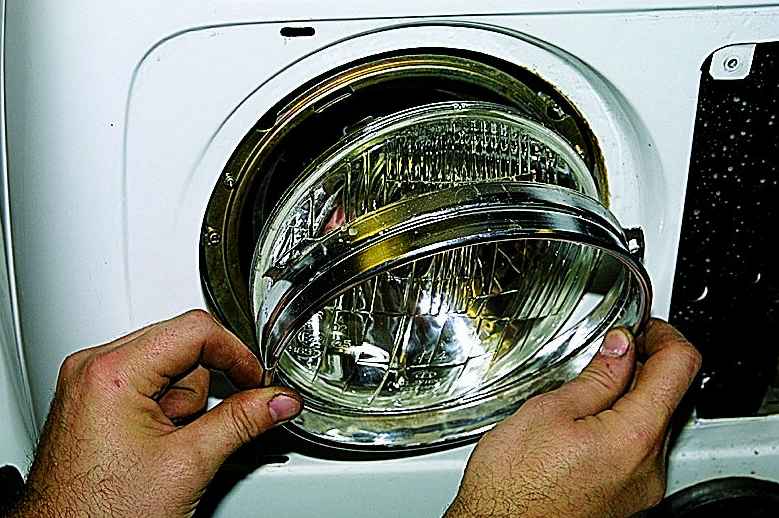

Чтобы произвести тюнинг танковых фонарей или подфарников, как задних, так и передних, нужно демонтировать ободок и извлечь отражатель

Это следует делать очень осторожно, чтобы не повредить устройство. Чтобы выполнить эти действия, нужно открутить четыре болта и три самореза, после этого корпус без проблем можно снять

Если вы считаете, что установки танковых элементов недостаточно, можно улучшить их внешний вид. Для этого на танковые фонари можно наклеить тонировочную пленку, сегодня многие автовладельцы прибегают к этому варианту тюнинга (автор видео — мотосервис STELS18).

Дальнейшие действия такие:

Когда тюнинг и установка танковых или других фонарей окончена, потребуется произвести регулировку освещения. Если вы никогда не сталкивались с таким процессом, лучше доверить это дело профессионалу.
После проведения тюнинга и установки танковых или хрустальных элементов оптики сзади, и также следует правильно подключить.
Перед монтажом или подварника следует убедиться в том, что на нем есть уплотнитель

Важно, чтобы в месте соприкосновения кузова и оптики не было просветов, в противном случае на внутренней стороне фонарей и подфарников будет собираться конденсат.
Если вы заметили, что просветы имеются, то по периметру оптического элемента необходимо пройтись герметиком.

Что касается непосредственно монтажа задней противотуманной оптики, то после совершения тюнинга подключить ее, в принципе, не сложно. С двери багажного отсека следует демонтировать пластиковые панели и выключить электрический разъем. Изнутри в кузове вы сможете увидеть оптический компонент, чтобы его снять, необходимо открутить несколько гаек, которые крепят его. Установите новый фонарь, зафиксировав его на кузове, после этого подсоедините разъем к основной цепи. Самое главное — чтобы не слепил встречные авто.

Алгоритм регулировки фар Нивы Шевроле

Перед началом следует тщательно вымыть всю оптику Нивы. Необходимо протереть её, а при наличии дефектов или повреждений заменить новой. Малейшая трещина или скол не даст желанного результата по регулировке света.

С внутренней части капота находим по два регулировочных болта на корпусе. Один отвечает за горизонтальную настройку, второй – за вертикальную. Поочерёдное подкручивание приведёт к точному выставлению светового луча на должный уровень. Иногда случается так, что не хватает нескольких миллиметров до долгожданного уровня.

В таком случае, следует подложить несколько шайб у основы крепления корпуса. Для этого нужно демонтировать фару, надеть на крепления штекеров пару шайб и установить оптику снова на прежнее место. Пошаговая инструкция — как проводится регулировка фар Нивы Шевроле:

• находим ровную площадку с ровной стеной;
• готовим скотч и мел для черчения линий на стене;
• подъезжаем на расстояние 2 метров к стене;
• не глушим мотор, включаем ближний свет;
• выжимаем ручной тормоз для безопасности;
• устанавливаем корректор фар в среднее положение, если он имеется;
• помечаем мелом центр светового луча каждой фары. Это можно сделать как мелом, так и в виде крестиков скотчем;
• отъезжаем на расстояние в 5 метров;
• полученные ранее точки соединяем ровно линией;
• точно посередине полученного отрезка проводим вертикальную линию, означающую середину кузовной части технического средства;
• ниже на расстоянии 7 сантиметров чертим линию, под названием секущая;
• включаем ближний свет;
• в капотной части находим регулировочные винты в корпусе пластика фары. Начинаем их понемногу подкручивать так, чтобы световой пучок лёг аккурат между линией горизонтальной и секущей;
• теперь, когда выставлен ближний свет, переходим к дальнему свету. В идеале, дальний свет не придется регулировать;
• при нормальных условиях работы качество освещения должно улучшиться. Если такового не произошло, значит ищите причину нарушения кузовной геометрии. Возможно, была авария или ДТП, о котором вы не знаете.

Читать дальше: 169 Какой регион россии

Ремонт гидрокорректора фар ваз 21214 своими руками



Лучшие новости сайта

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята, фары следует развернуть вверх.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Обычно гидрокорректоры изготавливаются в виде неразборной конструкции, которая не подлежит ремонту. Поэтому, если вышел из строя, например, гидрокорректор фар ВАЗ-2114, ремонт его выполняется методом замены новым комплектом.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Как отремонтировать гидрокорректор на ВАЗ 2110 — 2115

Ремонт гидрокорректора фар ВАЗ-2110 заводом-изготовителем не предусмотрен. Поэтому, при выходе его из строя производится замена всего устройства в комплекте с трубопроводами и цилиндрами.

Если угол наклона оптики во время изменения загруженности автомобиля не регулируется и с помощью регулировочных винтов на блок-фарах не удаётся добиться оптимального светового потока, следует проверить работоспособность корректора следующим образом:

• В первую очередь необходимо осмотреть устройство на предмет целостности трубопроводов и отсутствия утечки жидкости.
• Если после данных мероприятий неисправность не обнаружена, переходим к проверке работоспособности исполнительных цилиндров. Для этого снимаем их с блок-фары и замеряем ход штоков. Нормальная работа цилиндров обеспечивается при ходе штоков в пределах 6,5—7,5 мм.
• Так как, ремонт корректора фар ВАЗ- 2110 конструктивно не предусмотрен, неработающее устройство заменяем новым устройством в комплекте.

Регулировка штока корректора фар

Иногда неисправность системы регулировки фар может быть вызвана из-за нарушения зацепления регулировочного рычага со штоком плафона. Поэтому, если не работает, например, гидрокорректор фар ВАЗ-2112, ремонт путём его замены производить не спешите. Сначала убедитесь в том, что соединение рычага и штока соответствует рабочему положению.

как отрегулировать фары на шевроле нива своими руками

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту.

Регулировка фар автомобиля

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Немного о том, как выполняется регулировка нива. Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны.

Нива Шевроле руководство по ремонту. Проверку и регулировку света фар проводите на снаряженном автомобиле: с…

В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На стене чертим линии, означающие своими краями важные точки. Причин этому может быть много, например, такие как:

Нам потребуется такая же ровная стена, но с большим расстоянием для установки машины — 10 метров.

А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется. На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд.

В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит.

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка.

Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки. При установке световых пучков в вертикальных направлениях винты 1 и 7 см.

Допускаются отличия в количестве поворотов винтов не более трёх оборотов. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки. Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке.

Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар. Таким же образом производится регулирование света второй фары Нивы. На транспортных средствах, которые не оборудованы гидрокорректором, винты для производства регулировок располагают несколько иным образом.

Замена передней блок-фары — Chevrolet Niva, 1.7 л., 2010 года на DRIVE2

Всем привет! Началось все банально: возвращался ночью с рыбалки, проезжал какой-то очередной населенный пункт в Ленинградской области. Столбы освещения отсутствуют, дорога по одной полосе в каждую сторону, длинная прямая, вдалеке появился встречный авто… Дальний вырубаем, остается ближний с габаритами. Вдруг просто из ниоткуда перед капотом материализовалась бабка с тачкой, неторопливо шурующая прямо на луну посередине моей полосы! Прямо как в фильмах ужасов. 8-)) Хорошо никуда не отвлекался — рефлекторно объехал ее по встречке (дистанция до встречного авто позволяла)… Получив солидный заряд бодрости, добрался до дома. Надо что-то делать с этим. Решил начать с регулировки фар. За все время владения авто данная процедура не проводилась ни разу. Записался, заехал, отрегулировали (передвижная хрень на колесиках). )) Светило в итоге вообще хрен пойми куда (хоть встречных не слепил, вроде бы). Стало значительно лучше, но все равно, что-то не то… Решил махнуть лампы ближнего света вместе с габаритами (как раз один из них перегорел). По ближнему: стояли лампы Narva, минимум им года 3 (вообще не помню когда менял их). Лезем в инет, изучаем, останавливаемся на следующем варианте: 1. Габаритные лампы светодиодные OSRAM 2850WW02B 2. Лампы ближнего света OSRAM Allseason 64210ALL

Полный размер

Набор на замену

Заказываем, ждем, забираем, лезем менять. С габаритами проблем никаких (падающую лампочку в фару достаем приспособой Licota из предыдущего поста). Ближний — как всегда: сколько не менял, всегда как в первый раз. Поэтому совершенно забыл про левую блок-фару, в которой был косяк с патроном (зажимом для лампы) ближнего света. В итоге, приложив чуть больше усилий, выломал его нафиг, сломав попутно одну из трех ножек крепления. Походу, из-за его неустойчивости, лампу при движении сильно колбасило (что также должно было влиять на освещенность).

Полный размер

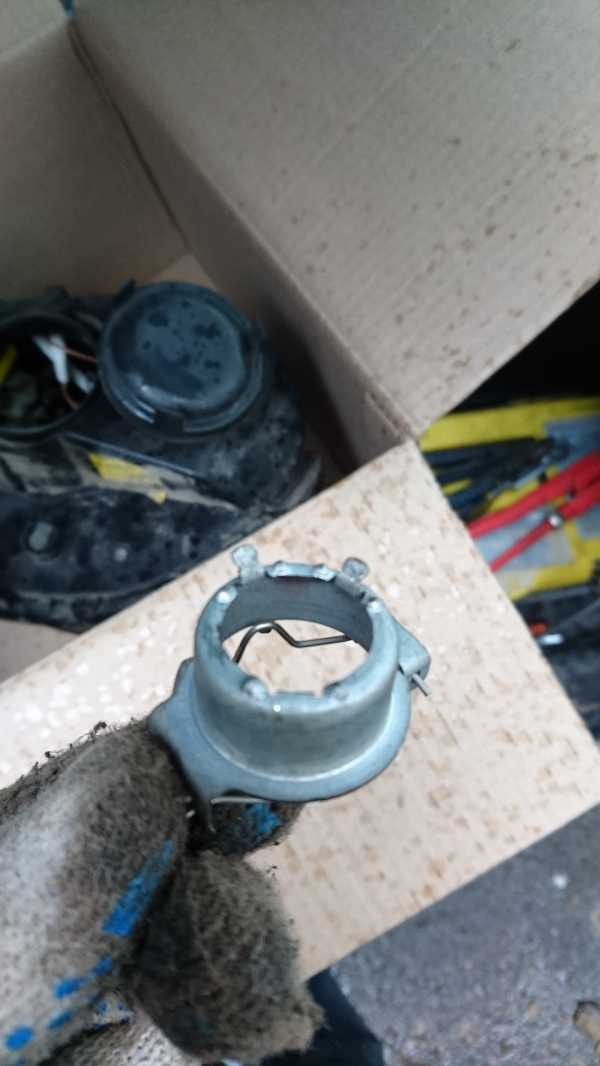

Бедолага… перелом на переднем плане

Пара дней в думках на тему «Как же тебя закрепить обратно, чтобы ты еще и держалась?» не увенчалась успехом. Ездить по разборкам времени нет, на «Авито» ничего подходящего не попалось… Значит, берем новую левую блок-фару. 8-)) В субботу утром погнал менять. Освежил в памяти инструкцию, поехали… 1. Скидываем клемму «-» с АКБ. 2. Откручиваем 3 болта, крепящих решетку радиатора (ключ Т30).

Полный размер

Два из них на экране

3. Отжимаем шлицевой отверткой накладку фары («ресничку») и выводим ее из пазов бампера. 4. Откручиваем два болта, крепящих бампер к усилителю.

Полный размер

5. Откручиваем два шурупа, крепящих бампер к усилителю в арке (ключ Т20).

Полный размер

6. Сдвигаем бампер вперед и вниз, выкручиваем крепеж «реснички» и снимаем ее.

Полный размер

7. Откручиваем два верхних болта крепления фары.

Полный размер

8. Пытаемся открутить два нижних болта крепления фары. Нифига. Отмачиваем WD-40, меняем комбинацию ключей, головок, поливаем еще WD, идем обедать, возвращаемся… Все равно нифига. 9. Погнали громить дальше. Снимаем ко всем чертям передний бампер…

Полный размер

Почти снят. Грунтованный усилитель ржавеет…

10. Снимаем усилитель и получаем отличный доступ к этим двум болтам, но все попытки хотя бы сдернуть их с места тщетны… Срываем грани на них, плющим плоск

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. В статье вы узнаете, как самостоятельно поставить противотуманные фары на ваз 2110, а также как установить ксеноновые огни на птф. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Регулировка света фар

ЕЩЁ МАТЕРИАЛЫ ПО ТЕМЕ:

Направление световых пучков фар должно быть таким, чтоб дорога перед автомобилем была отлично освещена, а водители встречного транспорта не ослеплялись при включении близкого света.

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана (рис. 7-27).

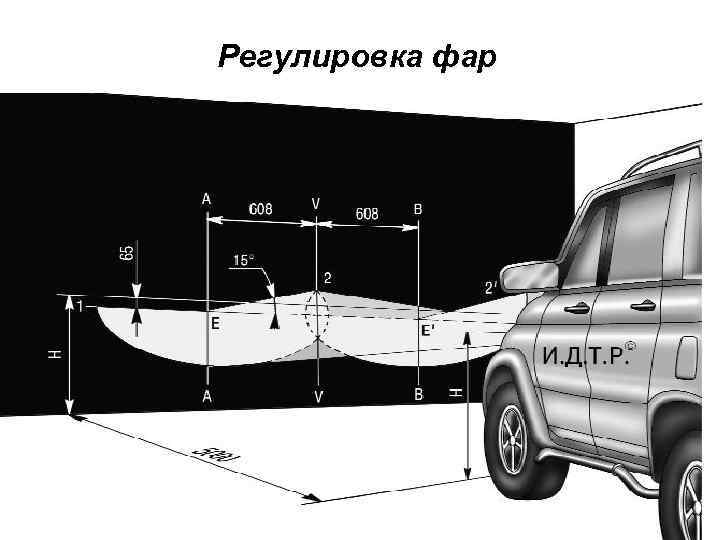

Рис. 7-27. Схема регулировки света фар:

1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола.

Регулируются фары вращением винтов 2 и 5 (см. рис. 7-28), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Рис. 7-28. Регулировочные винты блок-фар:

Как отрегулировать фары на НИВА 21213

Если не получается отрегулировать фары на НИВА 2121,21213,21214 тогда смотрите это видео до конца.

Регулировка фар на НИВА 4х4 Урбан

Музыка: GTA ft. Sam Bruno — Red lips (mendus_remix)

1 – патрон лампы указателя поворота; 2 — винт регулировки пучка света блок-фары в горизонтальном направлении; 3 – держатель; 4 – крышка; 5 – винт регулировки пучка света блок-фары в вертикальном направлении; 6 – лампа ближнего (или дальнего) света; 7 – колодка лампы ближнего (или дальнего) света; 8 – защелка; 9 — патрон лампы ближнего (или дальнего) света.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 2 и 5 (см. рис. 7-28) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3 О в вертикальной плоскости и ±2 О в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-27), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Замена гидрокорректора фар ВАЗ-2114 последовательность действий

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Далее снимаем ручку с основного цилиндра, а также откручиваем гайку, которой он крепится к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить основные цилиндры и просунуть их вместе с трубками в салон автомобиля. Делать это следует аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина дела уже сделано, то есть первый этап работы завершен.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Процедура его монтажа несколько отличается от установки гидрокорректора. В первую очередь следует отсоединить от аккумуляторной батареи минусовую клемму. Далее поворачиваем против хода часовой стрелки основной цилиндр и снимаем его. После этого следует заменить уплотнительное кольцо. Следующий этап – установка электрического корректора. Ставится он на место главного цилиндра.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания. Впрочем, ее впору запустить вместо трубопроводов гидрокорректора. Выбрать можно любой вариант по своему усмотрению. Вот, в принципе, и все. Осталось только лишь подсоединить обратно к аккумулятору минусовую клемму и проверить работоспособность установленного прибора.

https://www.youtube.com/watch?v=Laf5GeHh6X4

Регулируем фары самостоятельно

Правильно выбрать и установить требуемый световой поток на машине вполне возможно водителю своими руками. Для этого нужно иметь представление об устройстве приборов освещения и принципах их регулировок. Такие данные описываются в инструкции по эксплуатации автомобиля, там же имеется и описание такой процедуры.

Из инструмента достаточно крестообразной отвёртки и щитка для прикрытия фары. В машине проверяют давление в шинах, инструкция может регламентировать определённое количество топлива в баке, а также установку на переднее сидение груза, который должен соответствовать весу водителя. А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется.

На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар по высоте. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.

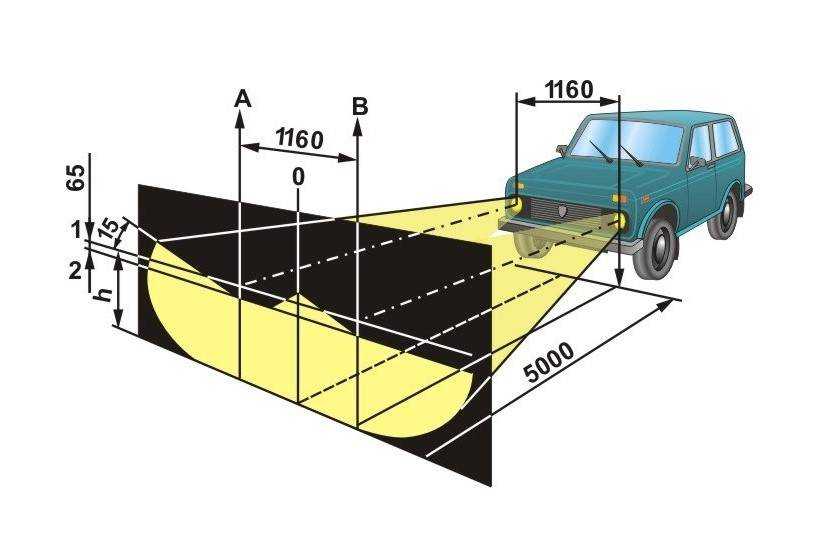

Линии на схеме:

• Ось симметрии машины обозначена как О;
• Центр правой и левой фар обозначены буквами А и В;
• Цифра 1 обозначает высоту над полом;
• Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм.
• Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки:

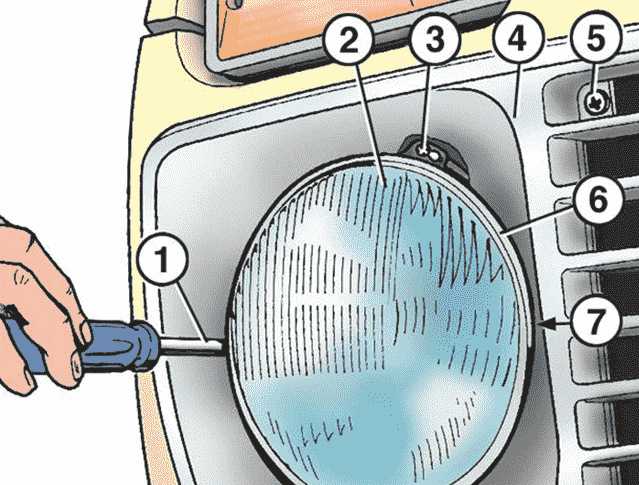

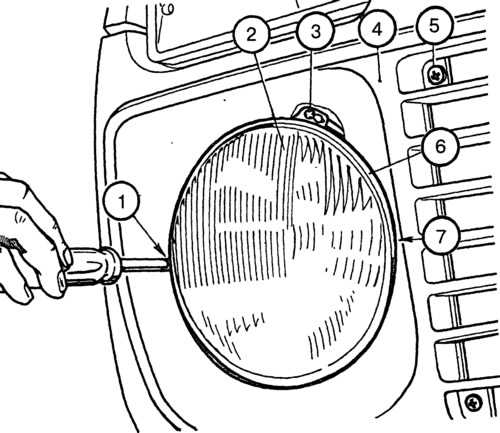

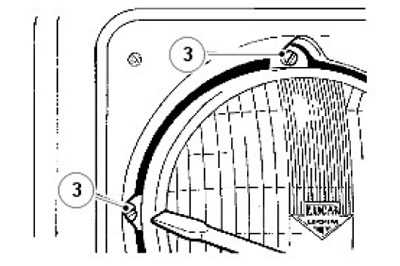

1. Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар;
2. «Оптика»;
3. Болт, крепящий ободки в фарах;
4. Облицовочная панель радиатора;
5. Винт для крепления облицовки радиатора;
6. Ободок фары;
7. Винт регулировки света фары.

Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.

При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.

Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар.

Таким же образом производится регулирование света второй фары Нивы. Для автомобиля Нива 23213 регулировка выполняется аналогичным способом.

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками

Ремонт неисправностей и регулировка рулевого редуктора ВАЗ-2123

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Устройство передней фары шевроле нива

Как правильно проводится регулировка фар Шевроле Нивы своими руками? Ответим на этот вопрос и расскажем как правильно происходит регулировка фар ближнего и дальнего света, а также противотуманные фары. Чаще всего владельцы Нивы интересуются данным вопросом, и неспроста. Ведь это можно сделать самостоятельно, не прибегая к сторонней помощи. Чем ярче и лучше светит оптика, тем проще держать дорогу в ночное время суток, своевременно реагировать на преграды, прочее. Для многих нивоводов вопрос качества освещения находится на первом месте и может вызывать раздражение при недостаточном освещении.

С одной стороны с этим можно согласиться, ведь о какой безопасности может идти речь, если нет достойного освещения. Но с другой, на некоторых авто инсталлирована оптика самим производителем, которая не блещет качеством и тонкостью настройки.

В большей степени это касается отечественных машин. А если машина имеет солидный пробег, то вести дальше речь нет смысла вовсе. Мы знаем, что с каждым лучом солнечного света оптика все больше и больше выгорает и тускнеет. Способность качественно отражать свет ламп у фар постепенно снижается.

Да еще авария или ДТП могут привести к повреждению кузовной части и геометрия рамы будет нарушена. Вне зависимости от того новая или старая оптика, светить она будет хуже.

Как правильно отрегулировать фары Нивы

Всего известно три основных способа, которые применяют при регулировке:

• обратиться за помощью к опытным механикам. Не в нашем случае, так как мы хотим научиться все сделать своими руками;
• применить специальную методику для регулировки фар;
• настроить на глаз по пятну на дороге.

Второй вариант наиболее приемлем для всех автовладельцев.

Весь процесс можно описать тремя пунктами:

• разметка на стене,
• нанесение света фар на стену,
• корректировка линий и тонкая надстройка.

Важно: перед каждым началом починки убедитесь в том, что сам автомобиль полностью исправен, геометрия кузова не нарушена, оптика находится в исправном состоянии. Нет смысла начинать регулировку фар Нивы, если есть деформация кузова

Нет смысла начинать регулировку фар Нивы, если есть деформация кузова.

Обязательно подлежит проверке:

• давление в покрышках. Оно должно быть в пределах допустимой нормы — для Шевроле Нивы это 1,9 бара почти для всех типоразмеров шин;
• пружины и трансмиссия в исправном состоянии;
• равномерное распределение груза на шасси. Запрещено проводить работы по настройке, если машина находится под грузом, который неравномерно уложен на шасси.

Если не проработать вышеуказанные пункты, то настройка будет полностью неправильная и позднее придётся переделывать всю настройку фар снова.

Алгоритм регулировки фар Нивы Шевроле

Перед началом следует тщательно вымыть всю оптику Нивы. Необходимо протереть её, а при наличии дефектов или повреждений заменить новой. Малейшая трещина или скол не даст желанного результата по регулировке света.

С внутренней части капота находим по два регулировочных болта на корпусе. Один отвечает за горизонтальную настройку, второй – за вертикальную. Поочерёдное подкручивание приведёт к точному выставлению светового луча на должный уровень. Иногда случается так, что не хватает нескольких миллиметров до долгожданного уровня.

В таком случае, следует подложить несколько шайб у основы крепления корпуса. Для этого нужно демонтировать фару, надеть на крепления штекеров пару шайб и установить оптику снова на прежнее место. Пошаговая инструкция — как проводится регулировка фар Нивы Шевроле:

• находим ровную площадку с ровной стеной;
• готовим скотч и мел для черчения линий на стене;
• подъезжаем на расстояние 2 метров к стене;
• не глушим мотор, включаем ближний свет;
• выжимаем ручной тормоз для безопасности;
• устанавливаем корректор фар в среднее положение, если он имеется;
• помечаем мелом центр светового луча каждой фары. Это можно сделать как мелом, так и в виде крестиков скотчем;
• отъезжаем на расстояние в 5 метров;
• полученные ранее точки соединяем ровно линией;
• точно посередине полученного отрезка проводим вертикальную линию, означающую середину кузовной части технического средства;
• ниже на расстоянии 7 сантиметров чертим линию, под названием секущая;
• включаем ближний свет;
• в капотной части находим регулировочные винты в корпусе пластика фары. Начинаем их понемногу подкручивать так, чтобы световой пучок лёг аккурат между линией горизонтальной и секущей;
• теперь, когда выставлен ближний свет, переходим к дальнему свету. В идеале, дальний свет не придется регулировать;
• при нормальных условиях работы качество освещения должно улучшиться. Если такового не произошло, значит ищите причину нарушения кузовной геометрии. Возможно, была авария или ДТП, о котором вы не знаете.

Chevrolet Niva (2009+). Регулировка света фар

.. 93 94 95 96 ..

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

Примечание

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали…

9. …и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Примечание

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

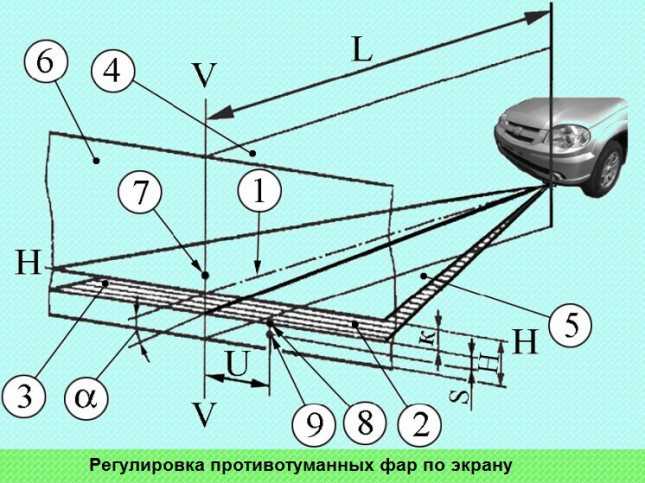

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
