Болотоходы витязь: обзор всех моделей

Стоимость

Минимальная цена новые модели вездехода «Витязь» в кузове ДТ-30 начинаются от 6 миллионов рублей. Максимальная стоимость определяется типом комплектации, а также дополнительно установленного на заводе оборудования. Подержанные машины можно приобрести в среднем за 2,5-4 миллиона рублей. Однако даже б/у варианты полностью оправдывают свою стоимость, благодаря своим эксплуатационным характеристикам.

Болотоход Витязь – это российский вездеход, разработанный для использования в условиях тайги и Крайнего Севера. Это сделало популярным применение такого транспорта крупными нефтяными, а также газовыми компаниями.

Читайте еще:

Вездеход из мотоблока своими руками

ГАЗ-3409 Бобр

Самодельный вездеход на гусеницах

Самодельный гусеничный вездеход

Гусеничный вездеход ГАЗ 71: эксплуатация, характеристики

Вездеход ГТТ — гусеничный тягач

Русский Витязь — Огнеборец

Авг 16 • Вездеходы Амфибии, Вездеходы России, Видео Вездеходов, Гражданские Вездеходы, Гусеничные, Двухзвенные Вездеходы, Спасательные Вездеходы • 4825 Просмотров • Комментарии к записи Русский Витязь — Огнеборец отключены

В России актуальны наземные транспортные средства, которые имеют повышенную проходимость. ДТ-3П “Витязь” как раз относится к таковым. Это – пожарно-спасательный комплекс, который, кстати, располагает военным аналогом на той же базе, построенным по заказу для министерства обороны.В республике Башкортостан функционирует ОАО “Витязь”. Это предприятие занимается производством транспортных средств, которые базируются на использовании двухзвенной гусеничной платформы. Серия транспортеров, имеющих такую конструкцию, была названа сокращением “ДТ”. Ишимбайский “Витязь” является дочерней фирмой “ЧТЗ-Уралтрак”.Вообще, транспорт серии “ДТ” неплохо себя зарекомендовал. Это, в основном, надежные вездеходы, применяемые для перемещения по бездорожью, по заснеженным рельефам, болотам. Работает такой транспорт и в условиях низких температур, которые характерны для нашего Севера.Но на этих территориях эксплуатируют не только продукция ранее названной компании. Например, для выполнения различных целей применяют снегоболотоход ГАЗ-34039. Он широко известен. Выпускается этот транспорт Заволжским заводом (ЗЗГТ). Обусловлено использование аналогов тем, что ДТ-3П располагает не самыми оптимальными показателями. Хотя он должен был обладать преимуществом над остальными в силу применения двух гусениц вместо одиночной.Несмотря на это, МЧС заключило с фирмой-производителем контракт, цель которого кроется в разработке новых проектов, а также поставке соответствующих снегоболотоходов, а также другой специальной техники.

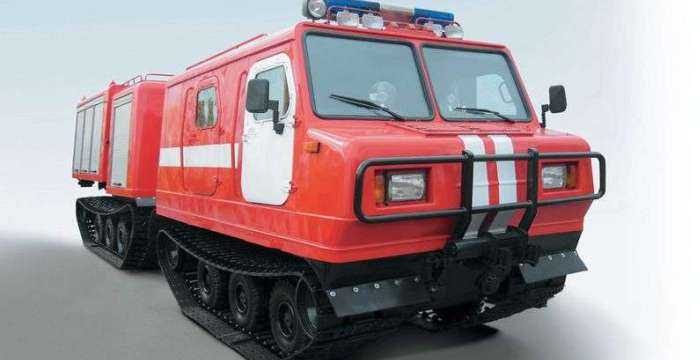

Русский Витязь — Огнеборец. ДТ-3П “Витязь”

КонструкцияВ ней применяются два корпуса-звена. Они полностью герметичны, относятся к сварному типу. Первый размещает в себе кабину, в которой сидит непосредственно экипаж вездехода. Команда состоит из 4 человек: экипаж моторно-трансмиссионного отделения и механик-водитель.Второй же корпус выделен для размещения в нем пожарно-технического оборудования. Оно поставляется в съемном контейнере. Вездеход может подстроиться под ту или иную задачу. Конкретнее, в машине имеются отсеки, которые предназначены не только для аварийно-спасательных средств, но и для медицинского снаряжения.На борту имеется погрузочно-разгрузочный механизм. При его помощи, по сути дела, и происходит замена. Но моментально это сделать не получится, для этого необходимо время. Наружный поручень присутствует, но даже при этом в начале пилоты будут чувствовать дискомфорт при посадке. Только со временем расчет сможет приобрести сноровку.Проблема в том, что ступень подножки находится слишком высоко, как показали испытания. Органы управления больше похожи на те, что есть в легких грузовиках. Никаких управляющих рычагов на рабочем месте нет. Панель приборов достаточно информативна, есть педали акселератора и тормоза, селектор, отвечающий за переключение режимов коробки передач.Тормозная система имеет сходства с другими вездеходами гусеничного типа. Но что касается рулевого контроля, то тут есть некоторые новшества. Причем однозначно сказать, к хорошо это или нет, невозможно. Речь идет о том, что для поворота используются гидроцилиндры, которые расположены в сцепном устройстве. В то же время, в аналогичных транспортных средствах эта функция обеспечивается только за счет бортовых фрикционов.Ходовая часть представлена парой гусениц, изготовленных из резины и металлических материалов. Они опираются на катки, снабженные торсионами. Здесь есть и пневматическая ошиновка. Поверхность ведущих колес также прорезинена. С одной стороны, это позволяет демпфировать удары и рывки, но с другой она делает это не в совершенстве, только отчасти.

август 2015. Чеботарёв Евгений Андреевич для Новости 94

Используйте пожалуйста метки (под этой строчкой, выделены красным цветом)

для чтения других интересных статей по этой теме.

Модификации

ДТ-2П «Витязь»

Перспективная модель вездехода весом 5500 килограмм и грузоподъемностью 2 тонны. Вездеход предназначен для эксплуатации в различных отраслях народного хозяйства. Комплектуется дизельным двигателем C-173 фирмы Cummins.

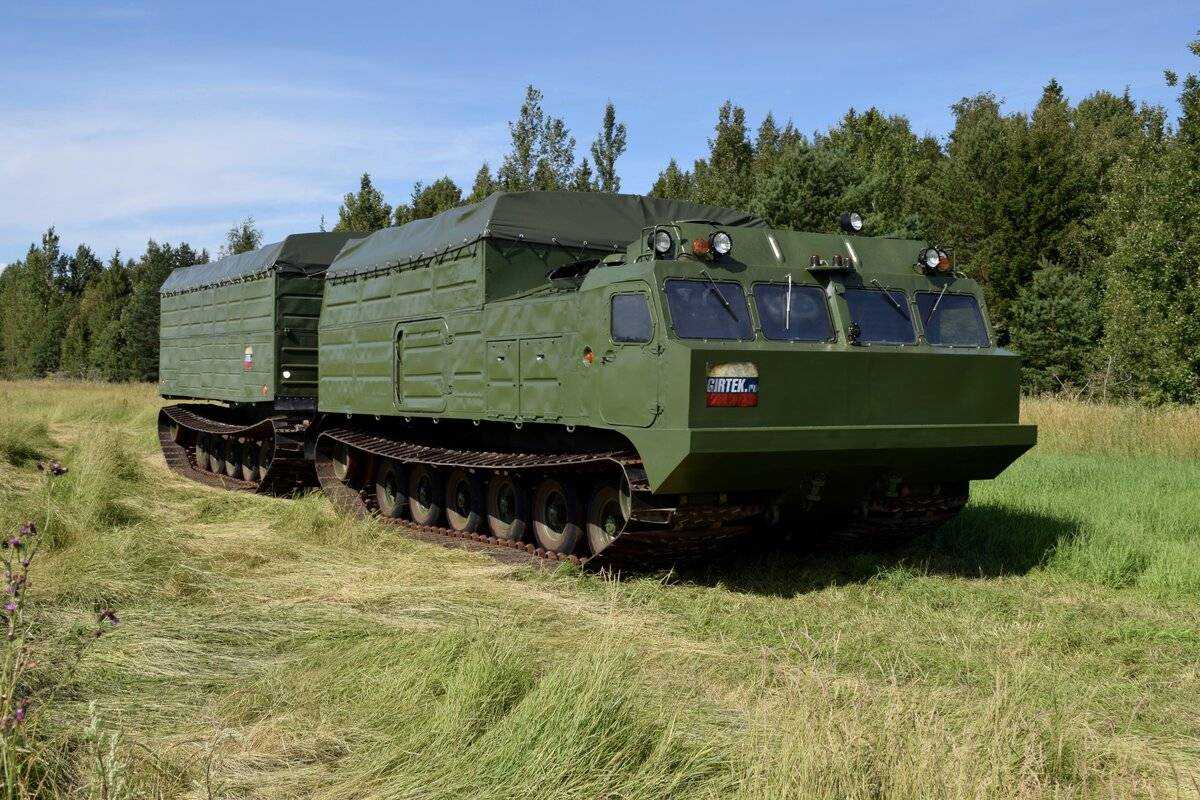

ДТ-3П «Витязь»

Транспортер грузоподъемностью 3 тонны и весом 7300 килограмм ДТ-3П (буква «П» означает плавающий). Комплектуется американским 6-цилиндровым турбодизелем с прямым впрыском «Cummins» QSB 6.7 объемом 6,7 литров и мощностью 240 лошадиных сил, а так же 5-ступенчатой автоматической коробкой передач «Allison» серии 3000. Вездеход оборудован автономной системой подогрева двигателя и салона.

ДТ-5П «Витязь»

Очередной плавающий вездеход грузоподъемностью 5 тонн и весом 12 тонн. Транспортер «Витязь» ДТ-5П комплектуются дизельным двигателем Cummins L 360 20 мощностью 360 лошадиных сил, гидромеханической 6-ступенчатой коробкой передач и способен развивать скорость до 40 км/ч по суше и до 5 км/ч по воде.

ДТ-8П «Витязь»

Данная модель получила более мощный дизельный двигатель ЯМЗ-8424-10 мощностью 470 лошадиных сил. Вездеход при собственной массе 19 тонн способен перевозить крупногабаритные грузы весом до 8 тонн на скорости до 40 километров в час.

ДТ-10П-1 «Витязь»

Транспортер весом 21,5 тонны предназначен для перевозки грузов весом до 10 тонн. Комплектуется 12-цилиндровым V-образным двигателем ЧТЗ В46-5С мощностью 710 лошадиных сил и 4-ступенчатой полуавтоматической коробкой передач.

ДТ-10ПМ «Витязь»

Модернизированный двухзвенный гусеничный вездеход для Министерства Обороны с броневой защитой кабины. В связи с увеличением масса вездехода до 27 тонн мощность двигателя повышена до 800 лошадиных сил (двигатель ЯМЗ 8401.10-09), при этом грузоподъемность так же составляет 10 тонн. Вездеходы ДТ-10ПМ «Витязь» способны без проблем эксплуатироваться при температуре окружающей среды от — 45 до + 40 градусов Цельсия.

ДТ-30ПМ «Витязь»

Гусеничный транспортер Министерства Обороны грузоподъемностью 30 тонн и точно такой же массой. Как и две другие модификации получил 800-сильный дизельный двигатель и способен развивать скорость до 45 километров в час.

ДТ-30-1 «Витязь»

4-местный транспортер весом 29 тонн, комплектуется двигателем ЧТЗ В-46-5С мощностью 710 лошадиных сил и способен везти грузы весом до 30 тонн со скоростью до 37 км/ч. Коробка передач 4-ступенчатая, полуавтоматическая.

ДТ-30МН «Витязь»

6-местный вездеход грузоподъемностью 30 тонн, оборудованный двигателем ЯМЗ 8401.10-09 мощностью 800 лошадиных сил и полуавтоматической коробкой передач.

ДТ-30ПМН «Витязь»

«Плавающая» модификация предыдущей модели.

Кроме перечисленных модификаций существуют аварийно-ремонтные комплексы, краны манипуляторы, универсальные бурильные комплексы, транспортеры-экскаваторы, транспортеры с пассажирским задним звеном, топливовозы (ДТ-30Ц, ДТ-30Ц-18Ц) и другие.

Это интересно: Технические характеристики легендарного трактора ДТ-54 и его модификаций

Интересные факты о вездеходе Витязь (15 фото)

Интересные факты о вездеходе Витязь расскажут много нового об этом транспортном средстве. Вездеход Витязь – один из самых сильных и мощных вездеходов. Он с легкостью проходит через песок, лес, болото, снег, воду. В экстремальных условиях способен перевозить 30-35 тонн груза. Очевидно, что такое транспортное средство приносит пользу в масштабах всей страны. 15 интересных фактов о вездеходе Витязь :

Климатическая устойчивость вездехода превысила все ожидания . Витязь ДТ-30 создан для работы в тяжелых климатических условиях. Им пользуются на Крайнем Севере, Сибири. Он способен выдержать температуру от -50 до +40. ДТ-30 совмещает в себе и грузоподъемность, и грузовместимость.
Польза вездеходов для страны уже на протяжении 30 лет видна . Более ста вездеходов «Витязь», служат в России для перевозки груза, такого как: блоки, краны, цистерны. Они служат спасательным группам в экстремальных условиях. Когда происходит стихийное бедствие, нет дорог, вездеход «Витязь» служит большой помощью. Он способен быстро добраться в место бедствия, вывести людей, привести гуманитарную помощь. 2
Витязь ДТ-30 – это гусеничная, двухзвенная машина . Его звенья имеют особенность складываться в двух плоскостях. Для этой цели предусмотрено поворотно-сцепной механизм. Эти конструкции позволяют вездеходу делать более плавные движения и иметь хорошую маневренность.
Внутренняя конструкция комфортна для работников . Вездеход «Витязь» ДТ-30 состоит из двух цельных звена. Спереди находится зона экипажа, она рассчитана от 4-до 7 пассажиров. В кабине для людей хорошая вентиляция и обогрев. Вторая зона предназначена для груза.
В Витязе ДТ-10» части соединены между собой с помощью поворотного устройства . В ДТ-10П обязательно присутствует гребной винт и водомет. Благодаря этому в воде он развивает скорость до 15 метров в секунду.
Возможности вездехода преодолевать препятствия впечатляют . ОН способен пройти ров в ширину 4-5 метра, а вертикальную стену 1,5 метра. 6
Вездеход «Витязь» делится на несколько классов . На такие как: ДТ-30, ДТ-10, ДТ-10П, ДТ-30П. В классах с буквой «П», предусмотрено плавающие устройство.
7
Создатель машины – ветеран войны . Данные вездеходы начали производиться в 80-х годах. «Витязь» сконструировал ветеран войны – Константин Осколков. На Ишимбайском заводе.
8
Машины ДТ-10 и ДТ-30 являются неотъемлемым атрибутом полярных широт . Они с легкостью преодалевают заметы снега и морозы. «Витязь» оказывает существенную помощь полярным, газовым, нефтяным работникам. Благодаря широкой гусенице весь груз машины равномерно распределен, это дает возможность двигаться быстрей, независимо от состояния дороги.
Конструкция гусеницы вездехода создана уникально . Гусеница для вездехода делается из транспортной ленты, ее ширина больше одного метра. Благодаря широкой ленте вездеход бережно передвигается по земле. Несмотря на то, что машина обладает огромным весом, следы на земле после нее не глубокие.
Визитная карточка вездехода «Витязь» — высокая скорость . Он развивает ее до 37 километров за час, с весом груза от 10 тонн до 30. Также благодаря дополнительной платформе, для грузов, его масса может быть еще больше.
Вездеход оснащен таким образом, что имеет быструю маневренность . Спасатели в экстренных ситуациях пользуются вездеходом «Витязь». С его помощью можно эвакуировать большое количество людей при наводнении, землетрясении, или цунами. Таким способом эвакуировать затрачивается меньшее количество денег и времени, как например, на вертолете. 12
С недавнего времени в вездеходе «Витязь» установлен специальный манипулятор . С его помощью машина способна поднять груз со дна моря, или же опустить его туда. Таким способностями обладают лишь некоторые вездеходы.
Вездеходы экономят средства страны . В прошлом столетии из-за того, что в России не было специальных машин для прохода по снегам и болотам, страна несла большие материальные потери. Также подобная техника требовалась для укрепления рубежа на севере и востоке. И для разработки вооружений. Была поставленная задача разработать необходимую технику. Вездеходы «Витязь», были одними из первых в России.
ОАО «МК Витязь» — занимает лидирующую позицию во всем мире . Как было упомянуто выше, производство вездехода началось в 80-х годах, а точнее в 1982. До 1987 было выпущено серию машин. Данный завод является лидером в мировом масштабе по производству вездеходов, для экстремальных условий.

Практическое применение машины

Из видео видно, как вездеход Витязь на севере в условиях вечной мерзлоты, среди бескрайних пустынь с многометровой толщей снега с легкостью преодолевает огромные пространства, доставляя необходимые грузы и оборудование строителям и зимовщикам.

Благодаря уникальной конструкции плоскозвенчатых металлических гусениц, оказывающих минимальное давление на грунт, Витязь был и остается сегодня единственным и уникальнейшим вездеходом.

В 1995 году, во время боевых действий в Чечне, при распутице на дорогах, по которым не могла пройти боевая и обеспечивающая техника, из ленинградского военного округа по воздуху срочно перебрасываются вездеходы Витязь, которые подвозят боеприпасы.

Военные с восторгом констатируют неопровержимый факт: широкая гусеница вездехода оказывает минимальное давление на грунт, тем самым исключается срабатывание взрывателей противотанковых мин.

Витязь гусеничный вездеход, он же амфибия, он же болотоход, использовался при преодолении страшных последствий цунами 2004 года в южном полушарии земного шара, доставляя спасателей, врачей, лекарства, чистую питьевую воду и предметы первой необходимости населению пострадавшего региона.

Машина, напоминающая исполинскую змею при форсировании водных преград в Сибири и в других отдаленных уголках бескрайней России, не оставит зрителя спокойным и равнодушным.

Там, где не пройдут японские, немецкие, корейские или французские внедорожники, спокойно проползет русская гусеница: вездеход Витязь, равного которому лучшие заокеанские умы еще не придумали.

В наше время такую гусеничную технику можно приобрести. Сейчас на рынке представлены основные модели ВИТЯЗЬ ДТ-10П-1, ДТ-30П-1 технические характеристики которых представлены ниже.

Цена одной машины около 6 млн. рублей. На выбор предлагаются транспортеры с двумя отечественными двигателями В-46-5СУ и ЯМЗ-8401.10, а также с американским двигателем от компании Cummins, работающим в паре с английской трансмиссией Allison.

Если задастся вопросом, стоит ли иметь такую машину, то ответ не однозначный. Как правило, такие вездеходы приобретают крупные компании, работающие в дали от цивилизации, на девственных и мало освоенных землях, где без такой техники не обойтись.

Для компаний среднего и мелкого уровня двухзвенные вездеходы Витязь будут не выходы, так как слишком дорогие в эксплуатации и обслуживании. Для таких компаний больше подойдут вездеходы на шинах низкого давления.

Возможности

Машины от компании Вепс предназначены для любителей охоты и рыбалки, пассажиры и багаж располагаются в задней части кузова. Поскольку болотоход может преодолевать водные преграды, техника применяется при обслуживании нефтяных или газовых месторождений или линий электропередач. Возможна перевозка геологического оборудования и специалистов, осуществляющих буровые или изыскательные работы. В этом случае машина оснащается дополнительными емкостями для топлива, позволяющими увеличить радиус действия вездехода.

Производитель заявляет способность вездехода преодолевать подъемы крутизной до 40° на пониженной передаче без предварительного разгона. Сниженный центр тяжести допускает боковой наклон до 30°. Пневматические шины обеспечивают машине положительную плавучесть, движение по воде осуществляется за счет вращения колес. Скорость на плаву составляет 2-3 км/ч, для повышения параметра допускается установка на колесах дополнительных лопастей или гребного винта (приобретаются отдельно).

Производитель допускает использование машин в ходе строительных или спасательных работ. Вездеход оборудован буксировочным прибором, позволяющим работать с прицепом массой до 500 кг. Конструкция двигателя рассчитана на запуск при температуре окружающей среды до -40°С. Перед эксплуатацией машины требуется зарегистрировать транспортное средство в местном органе Гостехнадзора. Без номерного знака передвигаться по дорогам общего пользования запрещено.

Охотец

Гусеничный вездеход-амфибия Охотец отличается открытой конструкцией и крайне малыми габаритами. Он свободно умещается в грузовом прицепе легкового авто, а на месте демонстрирует чудеса проходимости, преодолевая как обыкновенное бездорожье, так и небольшие водоемы. Амфибия оснащена простейшей системой управления из двух рычагов, комплектуется узлами и агрегатами компании АвтоВАЗ, за исключением двигателя. Его роль играет одноцилиндровый бензиновый ДВС Lifan объемом 389 или 420 куб. см и мощностью соответственно 13 или 15 л. с. Более мощный мотор комплектуется электростартером и генератором.

В качестве дополнительных опций к вездеходам Охотец с колесной формулой 6х6 предлагается автоматическое сцепление с расширителями гусениц, электрическая лебедка, силовые бампера и светодиодные фары головного света. Кроме того, существует модификация Охотец 8х8, которая комплектуется задним рядом сидений (их общее количество увеличено с 2 до 4) и имеет все опции в базовой комплектации. Заявленная максимальная скорость вездехода на суше составляет 25 км/ч, при преодолении водных преград – 2 км/ч. Габаритные размеры шестиколесного Охотца составляют 2450х1570х1320 мм в соотношении длина-ширина-высота, у восьмиколесного длина увеличена до 3160 мм; масса техники варьируется в пределах 480-680 кг. Цены на гусеничные вездеходы-амфибии Охотец стартуют с 220 тысяч рублей.

Первые трудности в производстве

За рубежом впервые о машине заговорили 16 июня 1971 года, когда директору ЦРУ в специальном донесении сообщили, что в Советском Союзе прошли испытания большегрузного транспортера-болотохода, способного преодолевать труднопроходимые районы тундры, снежные пустыни Крайнего Севера и Антарктиды.

Этим Страна Советов доказала Соединенным Штатам, что способна защитить все самые отдаленные рубежи. Дальнейшая судьба производства в нашей стране уникального вездехода была сопряжена с огромными трудностями.

Если посмотреть видео про вездеход Витязь (чтобы просмотреть видео, дочитайте статью до конца), то сразу можно прийти к выводу, что аналогов данной мощной гусеничной машины или, как ее называют в народе «исполинской змеи», нет во всем мире.

Двухзвенный Вездеход Витязь, в нашем 21 веке, пытаются воспроизвести корейцы, финны и представители других стран. Но у них пока ничего не получается, так как наш отечественный вездеход имеет грузоподъемность в 30 тонн и способен преодолевать вертикальные препятствия в полтора метра.

Он был слишком сильно засекречен и тайна вездехода, его технические характеристики не известна никому, кроме его конструкторов.

Гусеничный вездеход Витязь планировалось выпускать для нужд министерства обороны СССР. В городе Ишимбай, который находится Башкирии, для производства этой машины за четыре года был построен завод. Но в 1981 году, когда были выпущены первые машины, оборонная промышленность от Витязей отказалась, так как основной упор в те годы делался на танки.

Если смотреть на вездеход Витязь, ни у кого не возникнет сомнений, что это незаменимая машина при освоении новых земель на крайнем севере, в непроходимых лесах и болотах тайги, в степях Казахстана и на бескрайних снежных полях Антарктиды, где обычные тракторы не пройдут.

Оказавшись не востребованным в военных целях, плавающие вездеходы стали широко использоваться в народном хозяйстве. 1986 год стал для производителей гусеничной машины решающим. Тогдашний генеральный секретарь ЦК КПСС М.С. Горбачев заявил всему миру о сокращении производства вооружения в СССР.

Неимоверными усилиями завод, производивший двухзвенные вездеходы, удалось отстоять, но выпуск их был значительно сокращен.

Сейчасчитают Mercedes решил конкурировать с Tesla: выпущена электрическая версия Mercedes-Benz E

1.1k

7 марок автомобилей, которые в последние годы чаще всего покупают россияне

1.2k

Витязь ДТ-30: мощная техника для эксплуатации в экстремальных условиях

Вездеход модификации ДТ-30 «Витязь» – уникальное транспортное средство повышенной проходимости, предназначенное для эксплуатации в условиях бездорожья и суровых климатических условиях (при температуре от +40 до –50 °С).

Конструкция двухзвенных вездеходов модельного ряда ДТ-30 на гусеничном ходу позволяет преодолевать любые препятствия, проводить работы на низко несущих грунтах в лесистой местности, на болотах, снежной целине, пересекать водные преграды в самых тяжелых дорожно-транспортных условиях. Этот мощный и быстроходный гусеничный тягач способен эффективно выполнять поставленные задачи в суровых климатических зонах Сибири, Крайнего Севера, Дальнего Востока, в северных полярных областях Земли (Арктике и Антарктике).

Особенности конструкции

Транспортер ДТ-30 оснащен сочлененными гусеничными звеньями, скомпонованными по прицепной схеме соединения, что обеспечивает высокую грузоподъемность и вместимость транспортного средства, его маневренность в тяжелых климатических и дорожных условиях. Конструкция транспортера имеет важную особенность: складывание гусеничных звеньев в двух плоскостях (вертикальной и продольной) под управлением водителя. Складывание осуществляется при помощи поворотно-сцепного устройства, усиленного дополнительными гидроцилиндрами. Маневренность и плавность хода гусеничного тягача повышается именно за счет гидроцилиндров, которые выполняют поворотные функции и выступают в качестве блокирующего устройства коробки передач.

Модификация двухзвенного гусеничного транспортера ДТ-30 повышает показатели проходимости машины, которая в рабочем состоянии способна преодолевать вертикальные препятствия высотой до 1,5 м и глубокие рвы шириной до 4-х м.

Вездеход выпускается в разных комплектациях, с двигателями отечественных и зарубежных производителей. Модельный ряд транспортеров «Витязь» оснащен дизелями жидкостного охлаждения (V-образными четырехтактными). Пусковая система активируется пневмопуском или от аккумулятора с напряжением батарей 24 В. Специальная система подогрева и принудительное термосифонное движение масла и охлаждающей жидкости позволяет запускать двигатель при внешней температуре–50°С.

Высокая проходимость и маневренность транспортера обеспечиваются конструкцией ходовой части. Машины оснащены четырьмя широкими гусеничными обводами из полиуретана со стальными поперечинами. Благодаря такой конструкции снижается удельное давление на грунт, повышается проходимость транспортного средства.

Конструкция ведущих колес препятствует образованию наледи на узлах ходовой части при сильных морозах. Гусеничные машины марки «Витязь» ДТ-30 обладают высоким эксплуатационным ресурсом, надежны и долговечны. Техническое обслуживание и качественный ремонт позволяют повысить эффективность работы этой незаменимой техники.

Транспортные средства марки Витязь ДТ-30 отвечают всем требованиям Минприроды России в области экологической безопасности, что подтверждается соответствующими сертификатами. По уровню безопасности для окружающей среда гусеничные транспортные вездеходы и их модификации превосходят все отечественные и зарубежные аналоги.

Модификации

За счет своей конструкции, такой вездеход имеет большой потенциал для модернизации, а также увеличения проходимости и иных технических характеристик. Существует возможность применять «Витязи» с целью монтажа на них специализированного дорожно-строительного оборудования либо как универсальное шасси.

Витязь ДТ-30Э

Модель вездехода, на базе которого устанавливается экскаваторное оборудование. Его предназначением считается проведение земельных, а также дорожно-транспортных работ и транспортировка грузов. На такую модификацию вездехода устанавливают сразу 3 аутригера, имеющих автоматическое управление.

Как устроен вездеход

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией фирмы «Allison».

Ходовая часть

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

В Мире Моторов

Наиболее подходящим транспортом для использования в суровых условиях климата Сибири и Крайнего Севера, а также в песках, лесах и бездорожье Дальнего Востока является двухзвенный вездеход “Витязь”. Большая грузоподъемность и грузовместимость машины прекрасно сочетается с высокими показателями маневренности и проходимости в дорожных и климатических условиях повышенной сложности. Кроме того, он отлично справляется с ролью амфибии. Снегоболотоход производства ОАО МК “Витязь” создан по уникальной схеме, которая предусматривает прицепное соединение двух сварных герметичных корпусов, именуемых звеньями.

1. Первое звено представляет собой кабину для экипажа из 4-7 человек, оснащенную автономными системами вентиляции и обогрева, а также отсек для двигателя и трансмиссии. 2. Второй корпус-звено многофункционален – здесь может бить размещен кузов с тентом, кузов платформа для монтажа различного оборудования и др.

Кроме того, производитель предусмотрел возможность оборудования первого звена кузовом с тентом или же кузовом-платформой.

Роль силового агрегата вездехода отведена V-образному многотопливному дизельному двигателю с турбонаддувом и непосредственным впрыском топлива, способному работать при температуре окружающей среды от + 40 °C до – 50 °C. Пуск двигателей возможен двумя способами – при помощи электростартера либо пневмопуском. Возможность запуска двигателя при температуре воздуха до -50 °C обеспечивается комбинированной системой подогрева, посредством принудительной циркуляции масла и жидкости. В качестве опции снегоболотоход может быть оснащен дизельным мотором ЯМЗ-840 или же “Cummins”.

Базовые технические характеристики вездеходов “Витязь”

снаряженная масса – 28 т;
грузоподъемность – до30 т;
максимально возможная длина перевозимого груза – 6 м;
количество мест для экипажа – 4-7 чел.;
мощность двигателя – 710 л. с.;
запас хода без дозаправки – 500 км;
максимальная скорость по суше – 37 км/ч;
максимальная скорость по воде – 4 км/ч;

Использование четырехступенчатой КПП с гидродинамическим трансформатором обеспечивает плавное изменение крутящего момента, с учетом сопротивления движению. А блокируемый дифференциал позволяет выбрать наиболее подходящий режим движения, в зависимости от дорожных условий. Тормозная система транспортера является практически безотказной, ввиду применения ленточных тормозов плавающего типа с пневмоприводом, а также дублирующих механических тормозов первого звена. При необходимости, производитель устанавливает на вездеход шестиступенчатую коробку автомат.

Одной из главных особенностей транспортера “Витязь” является дистанционно управляемое складывание звеньев в двух плоскостях, которое осуществляется посредством применения дополнительных гидравлических цилиндров. Кстати говоря, данные пневмоцилиндры с принудительной блокировкой используются также, в качестве вспомогательных поворотных механизмов, что значительно увеличивает маневренность машины. Таким образом, вездеход с легкостью может преодолевать рвы шириной до 4 метров и 1,5-метровые стенки.

Благодаря использованию четырех резинометаллических гусеничных обводов, удельное давление на грунт существенно уменьшатся и соответственно, увеличивается проходимость снегоболотохода. Независимая торсионная подвеска мягких опорных катков обеспечивает более мягкое движение машины. Для смягчения ударов и рывков в различных элементах ходовой части используется резина и полиуретан, что в большой степени увеличивает ресурс механизмов.

Ввиду своей высокой проходимости и многофункциональности, вездеходы “Витязь” большой популярностью пользуются при проведении различных спасательных операций в экстремальных условиях, ставших следствием стихийных бедствий. В условиях снежных заносов, наводнений, завалов, бездорожья транспортеры применяются для эвакуации пострадавших и доставки спасателей, продовольствия, медикаментов и оборудования.

Модельный ряд вездеходов Витязь

Конструкторы МК » Витязь» на базе легендарного вездехода ДТ-10, изначально разработанного для армейского использования, на сегодняшний день существенно расширили модельный ряд на базе сочленного гусенечного снегоболотохода. Линейка моделей насчитывает более 30 модификаций. Это и транспортные вездеходы как например ДТ-7П, и топливозаправщик ДТ-30Ц, и даже передвижной жилой комплекс ДТ-30ПЖ

Особенно хочется заострить внимание на плавающем вездеходе ДТ-2П, грузоподъемностью до 2 тонн, имеющем в основе уникальное сочленении от взрослого собрата — вездехода Витязь
