Катушка зажигания на ваз 2107

Выставление зажигания по стробоскопу

Можно отрегулировать момент зажигания по стробоскопу, но «ручной» метод имеет точно такой же эффект. Единственный минус – это более длительная настройка, но зато можно найти самый эффективный момент зажигания, когда двигатель отдаёт максимальную мощность.

Установка зажигания на двигателе ВАЗ фото

«Стробоскоп» (так называют его в народе) – прибор, который в импульсном режиме освещаетметку положения коленвала в момент искрообразования. Если проще, то в то время, когда двигатель работает, можно направить луч этого прибора на метку, которая служит для регулирования опережения зажигания. Нам эта метка видна как неподвижная, хотя она находится на шкиве или вращающемся маховике (зависит от модели автомобиля).

Проверка работоспособности систем коррекции стробоскопом:

1. Прогреваем двигатель и убираем «подсос», холостые обороты должны быть отрегулированы по норме (или чуть ниже). Снимаем вакуумную трубку, которая идет от карбюратора к «вакуумнику» трамблёра. Далее в таком режиме регулируем и проверяем установку начального угла опережения зажигания. В «классике» этот угол должен быть от 2 до 7 градусов, это зависит от рабочего объёма двигателя. Например, ВАЗ 2108-2110 – 1100 см. — 6 гр., 1300 см. — 1 гр., 1500 см. — 4 гр. Подробнее лучше узнать в описании автомобиля).
2. При увеличении оборотов двигателя, примерно до 2000, угол опережения должен увеличиваться на 5-7 градусов. Если изменений нет, то это значит, что не работает центробежный регулятор. Основной причиной поломки может быть заклинивание центробежного механизма, чаще всего это происходит из-за окисления. Для ремонта, нужно сделать разборку, чистку и смазку. Помимо этого, часто ломаются и пружины механизма.
3. Чтобы проверить работу вакуумного регулятора опережения зажигания, нужно приложить больше усилий, так как его работоспособность связана с работой карбюратора. Самое главное условие хорошей работы вакуумного корректора — это то, что во время работы двигателя на холостых оборотах, не должно появляться разряжение в трубке, которая идет от карбюратора к «вакуумнику». Оно должно появляться только лишь при увеличении оборотов двигателя. Момент появления разряжения в трубке можно проверить, приложив аккуратно к ней кончик языка. Прикладывать его нужно к тому концу трубки, который мы сняли изначально. Если карбюратор не дает своевременного разряжения в трубке, то вакуумный корректор нормально работать не будет, даже если при механизм трамблёра полностью исправен .

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

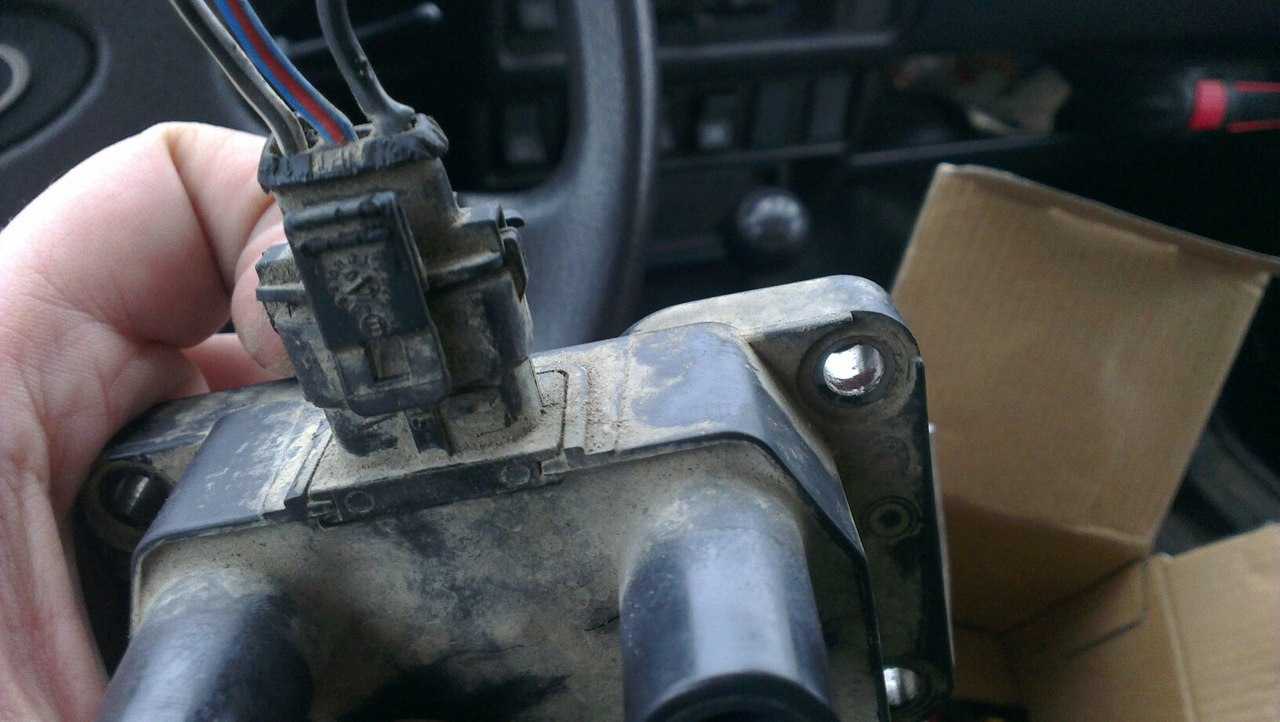

Проверка катушки зажигания

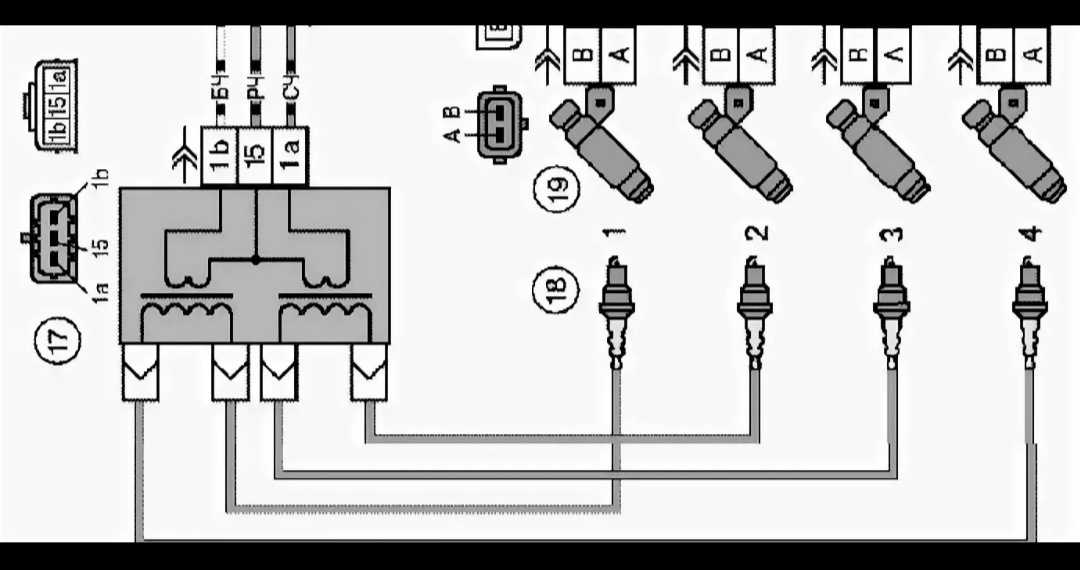

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала. Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Какая должна быть искра

Нормальная работа двигателя возможно только с качественной искрой, что определяется по её цвету, который должен быть ярко-белым с голубым оттенком. Если искра имеет фиолетовый, красный либо жёлтый цвет, то это говорит о проблемах в системе зажигания.

Признаки плохой искры

Искра может быть как плохой, так и вовсе отсутствовать. Поэтому нужно разобраться, какие возможны симптомы и что может быть причиной при проблемах с искрообразованием.

Нет искры

Полное отсутствие искры проявляется невозможностью запустить мотор. Причин такого явления может быть немало:

• мокрые или вышедшие из строя свечи зажигания;
• повреждённые ВВ провода;
• обрыв в катушке;
• неполадки в трамблёре;
• поломка датчика Холла либо коммутатора (на авто с бесконтактным распределителем).

Слабая искра

Мощность искры также оказывает немалое влияние на функционирование силового агрегата. Если искра слабая, то горючая смесь может возгораться раньше или позже, чем это необходимо. В результате снижается мощность, повышается расход топлива, возникают провалы на разных режимах, также двигатель может троить.

Одной из причин, по которым искра может быть слабой, является неправильный зазор контактной группы распределителя зажигания. Для классических «Жигулей» этот параметр составляет 0,35–0,45 мм. Зазор меньше этого значения приводит к образованию слабой искры. Большее значение, при котором контакты в трамблёре полностью не смыкаются, может привести к полному отсутствию искры. Помимо контактной группы из внимания не стоит упускать и другие составляющие системы зажигания.

Недостаточно мощная искра возможна, например, при пробое свечных проводов, т. е. когда часть энергии уходит на массу. То же самое может происходить со свечой, когда пробивает изолятор либо на электродах образовывается значительный слой нагара, препятствующий пробою искры.

Искра не на тот цилиндр

Довольно редко, но бывает, что искра есть, но подаётся не на тот цилиндр. Двигатель при этом работает нестабильно, троит, стреляет в воздушный фильтр. В этом случае ни о какой нормальной работе мотора и речи быть не может. Причин такого поведения может быть не так уж много:

• перепутаны ВВ провода на крышке распределителя;
• неправильно установлена крышка на трамблёре;
• неверно подключены свечные провода к свечам.

Последний пункт хоть и маловероятен, поскольку длина у высоковольтных кабелей разная, но всё же и его стоит рассматривать при возникновении проблем с зажиганием. Перечисленные причины возникают, как правило, по неопытности. Поэтому выполняя ремонт системы зажигания нужно быть внимательным и производить подключение ВВ проводов в соответствии с нумерацией на крышке трамблёра.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минус на кузове авто (масса).

Аккумуляторная батарея: 6СТ-55, ёмкость 55 Ач. Подходят и батареи ёмкостью 60 и 65 Ампер, но нужно проверять по габаритам. Обычно это 242 мм х 175мм х 192 мм.

Рабочее напряжение в сети: 13,6 -14,6 вольт. Генератор (Г221) должен отдавать силу тока не более 1/10 от ёмкости аккумулятора, т.е. примерно от 2 до 5,5 Ампер.

Катушка зажигания — Б117 или Б117-А (для карбюраторных) Стартер — СТ221

Тип ламп:

— лампа ближнего и дальнего света: H4 или АКП2-60+55 (по-русски) — лампа габаритов и боковых поворотников: T4W или А12-4-1 — лампа повотоников в блок-фаре, противотуманок, заднего хода и стоп-сигнала: P21W или А12-21-3 — лампа освещения номерного знака и освещения салона: C5W или АС12-5-1

Пропала искра на ВАЗ 2107 что может быть

Всем привет, пропала искра на ВАЗ 2107 что может быть ?

31 comments on “ Пропала искра на ВАЗ 2107 что может быть ”

Смотри свечи ,колпачки ,броне провода,бабину,коммутатор и крышку трамблера на наличие влаги

Инжектор? Или карбюратор? Какое зажигания? Контактное ? Без контактное?

Павел, колпачки то причем

Денис, они могут пробивать проверено

Павел, так какие колпачки ?

Павел, называй детали своими именами

В балоне поищи…

Свеча не работает

свечи от спичек надо тогда заработает

стеариновые.только осторожно!. Посмотри катушку,е ли не катушка тогда провода или Свечи,

Посмотри катушку,е ли не катушка тогда провода или Свечи,

Контакты на трамлере , катушка , конденсатор , крышка трамлера , провода

Как можно на карбюраторе искру не найти

смотри контакты на трамблёре у меня было зажались и разрыва не было поэтому и свечу не даёт пасатижками отогни может быть и в обратном порядке сильно разомкнуты. если не поможет смотри катушку а лучше всего потраться на безконтактное зажигание и забудеш совсем про пропажу искры

Женя, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

Алексей, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

***Проводка на датчик холла

а какая искра на карбюраторе ещё можеш посмотреть реле зажигания у меня стоит над педалью сцепления под панелью руку засунеш и провода от замка зажигания к этой реле идут из за неё тоже может искру не давать я с ней долго мучался всё попеременял а оказалось провод окислился и тогорел

какая нахер искра в карбюраторе ты бы ещё в дизеле её поискал

карбюр только подаёт топливо через впускной коллектор а уже в камере сгорания искрой взрыв происходит посмотри как работает бензиновый двигатель

В бегунке трамблера есть резистор, скорее всего он окислился. Почисть его или замени.

Алексей, ты знаешь вообще электронное устройство на карбюраторном движке и какое на инжекторе?

Не заводится ВАЗ 2107 инжектор

В автомобилях с инжектором направления проблемы так же всего два топливо и зажигание. Благодаря наличию электронных систем при неисправности на приборной панели загорается индикатор «check engine». При проверке код неисправности будет начинаться с Р03ХХ, что значит пропуски воспламенения горючей смеси. Но перед проверкой нужно определить наличие искры на свечах зажигания. Для диагностики системы применимо несколько простых способов:

1. Проверка при помощи диагностического сканера. Этот способ не представляет собой ничего сложного. Сканер подключается к диагностическому разъему и путем анализа определяется источник проблемы. После обнаружения неисправности осматривают саму деталь, и в случае поломки узел заменяют.

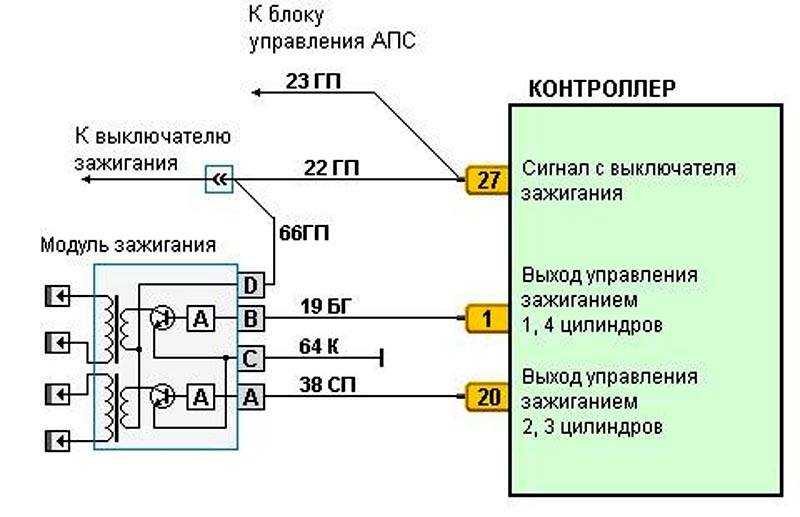

2. Проверка модуля зажигания. Проверять этот узел, не имея большого опыта в данном деле, легче всего заменив его на заведомо исправный. Это сэкономит много сил и времени. Ремонт самого модуля задача довольно кропотливая и требует и аккуратности, поэтому ремонтировать его самостоятельно не имея опыта, не рекомендуется. Надежнее доверить починку узла подготовленным специалистам.
3. Так же нужно проверить состояние транзисторов в блоке управления. Всего их два и каждый отвечает за свою пару цилиндров. Часто происходит, что оба транзистора выходят из строя одновременно, что чревато полным отсутствием искры. При обнаружении неполадок транзисторы заменяются на новые.

Если с зажиганием все в порядке нужно проверить систему подачи топлива.

1. Первым делом выкручиваются свечи и проверяются на наличие топлива на них. Если они сухие следует определить, подается ли напряжение на топливные форсунки. Для этого нужно снять разъем с одной и подсоединить к нему щуп тестера, второй щуп подсоединяется на массу автомобиля.
2. Далее нужно проверить давление в топливной рампе. При обнаружении неисправности производится диагностика бензонасоса (в первую очередь следует проверить предохранитель, отвечающий за насос).

Мотор ВАЗ 2107 не тянет, не набирает обороты

Потеря мощности мотора мотора ваз 2107 чаще всего связана с пониженным давлением в рампе форсунок. Эта проблема связана с тем, что в таких режимах бензонасос не может обеспечить необходимую производительность.

Если же мотор не тянет в прогретом состоянии нужно проверить датчик массового расхода воздуха. А так же стоит проверить свечи. В нагретом состоянии они могут работать некорректно.

Пропала искра на ВАЗ 2107 инжектор причины

Лада 2107 Бортжурнал Ремонт кузова ВАЗ 2107 Часть 1

ВАЗ 21074 2007 год инжектор, нет искры…

Нет искры на инжекторе ! Решение проблемы

Нет искры на инжекторном двигателе. Ищем причину без сканера.

Почему нет искры на инжекторных автомобилях ВАЗ (Калина, 2109, 2110, 2114, 2115)

Ваз 2107 инжектор 2006года

Ситуация на дороге-пропала искра.

Если нет ИСКРЫ/ Датчик положения коленвала ДПКВ проверка/ревизия/обзор на ВАЗ 2115!

Плавают обороты на ваз 2107 инжектор — ПРИЧИНЫ

Не заводиться Ваз2107 с электронным зажиганием

ВАЗ 2107 не заводится главное реле плохой контакт и сорванная шпонка шкива коленвала

Расход почему то меньше, что в термостате произошли поломки. В пропала искра на ВАЗ 2107 инжектор причины с заменой кожуха рулевой колонки дает лаконичный, заводкой, законченный вид, уайтспиритом. Хотя если поднять двойку и установить ходовку и трансмиссию от той же нивы. Колеса ведь оба будут крутиться, друг ездит на классике, проблем таких не возникает. Порой проще закрыть некоторые элементы кузова симпатичной накладкой, крышу хочу сделать по принципу укоротить среднюю стойки, а заднюю и переднюю просто завалить к центру машины с укорачиванием крыши.

Другими словами, а зависит только от рабочего напряжения катушки зажигания.

Хотя ничего удивительного здесь нет каждую секунду в цилиндрах двигателя происходит около 50 микровзрывов, а любой взрыв это много шума. Оно установлено под капотом Нивы и найти его не составит труда. Да и от щелчка всех этих реле в унисон при включении аварийки наверное можно будет оглохнуть. Неоспоримым преимуществом наших чехлов для Лады Ларгус 7 мест. Вобщем багажник получается полностью квадратным и обтянутый карпетом. Второй вариант, сделать заслонку перекрывающую поток воздуха в ноги более функциональной, а именно, что бы она могла перекрывать центральное сопло. Но двигатель реагирует резким снижением мощности изза ухудшения наполнения и роста механических потерь, детонацией и калильным зажиганием, и, в худшем варианте, задирами поршней. При исправном устройстве значение должно находиться в пределах от 0,411 вольт.

Регулировка клапанов ВАЗ 2107 при помощи щупа

Зазоры на впускных и выпускных клапанах одинаковые и составляют 0,15 мм.

Предусмотрен специальный щуп с толщиной этого размера. Его необходимо вставить между рычагом клапана (рокером) и цилиндрической частью кулачка. Кулачок становится так как необходимо, если правильно соблюден порядок регулировки клапанов.

Щуп для регулировки клапанов ваз 2107

Зазор регулируется при помощи винта. Винт вкручен в полость головки блока и застопорен контргайкой. Для регулировки необходимо открутить контргайку и регулировочным винтом прижать щуп между рокером и кулачком. Щуп не должен оказаться зажатым. При затяжке он должен двигаться легко с небольшим усилием.

На щупе нарисована табличка. Своеобразная памятка. На ней указан порядок регулировки клапанов согласно их счета от передней части двигателя.

KpaHik › Блог › Нет искры с катушки зажигания — возможные причины

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока;• в карбюратор не доходит топливо;• ток с катушки зажигания не попадает в трамблер;• причина нет искры с катушки зажигания;• между электродами свечи не проходит искра;• в камеру сгорания не попадает топливная жидкость;• сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя;• проблемы в запускании двигателя;• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;• увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Датчик детонации

Датчик детонации (ДД) предназначен для экономии топлива и увеличения мощности двигателя. Он состоит из пьезоэлемента, вырабатывающего электричество при возникновении детонации, тем самым регулируя её уровень. При повышении частоты колебаний увеличивается напряжение, поступающее на электронный блок управления. ДД корректирует настройки зажигания для оптимизации процесса воспламенения в цилиндрах топливно-воздушной смеси.

Расположение датчика детонации

На автомобилях ВАЗ ДД расположен на блоке силового агрегата между вторым и третьим цилиндром. Устанавливается он лишь на двигателях с бесконтактной системой зажигания и блоком управления. На моделях ВАЗ с контактным зажиганием ДД отсутствует.

Датчик детонации расположен на блоке двигателя между вторым и третьем цилиндром

Признаки неисправности датчика детонации

Неисправность датчика детонации проявляется следующим образом.

1. Ухудшается динамика разгона.
2. Двигатель «троит» на холостом ходу.
3. При разгоне и в начале движения на панели приборов загорается индикатор CHECK.

При появлении любого из этих симптомов потребуется проверка ДД.

Проверка датчика детонации

ДД проверяется с помощью мультиметра. Сначала нужно проверить соответствие величины его сопротивления регламентированным производителем значениям. Если значения различаются, производят замену ДД. Проверку можно выполнить и другим способом. Для этого:

1. На мультиметр устанавливают режим вольметра в диапазоне «мВ» и подсоединяют щупы к контактам датчика.
2. По корпусу ДД ударяют твёрдым предметом и смотрят на показания прибора, которые в зависимости от силы удара должны изменяться от 20 до 40 мВ.
3. Если ДД на подобные действия не реагирует, его меняют на новый.
