Как проверить динамометрический ключ в домашних условиях

Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

Для более точного измерения лучше приобрести безмен именно с электронной шкалой и устанавливаемым пределом взвешивания, так как подобное изделие издаст резкий звуковой сигнал при достижении нужной нагрузки и предотвратит перетяжку крепежа. Подобный безмен даёт тот же эффект, что и хороший индикаторный ключ с манометром.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

Вам это будет интересно О домкратах гидравлических низких: подкатный и зацепной

Работа с самодельным динамометрическим ключом

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

На заметку

Активные пользователи смартфонов вышеприведённые примеры расчётов могут занести в предварительно скачанное приложение с сохранением всех результатов, и мастер всегда будет иметь под рукой требуемые значения усилий.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже: Ну, и в конце следует еще раз напомнить о том, что перед началом затяжки нужно проконтролировать длину всех болтов (она должна быть равна 135,5 мм). В случае, если длина будет отличаться от указанной, особенно в большую сторону, то никакого толка даже от самого тщательного затягивания таких болтов — не будет.

При проведении технического обслуживания автомобиля зачастую возникают вопросы, которые лишь вскользь оговариваются на форумах или в литературе. Одним из них является момент затяжки креплений основных узлов автомобиля. Для выяснения всех нюансов крепления болтов головки блока цилиндров сконцентрируемся на двигателе, «сердце» автомобиля. А при понимании принципов момента затяжки резьбовых соединений полученные знания несложно будет экстраполировать на любой узел автомобиля.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Советы профессионалов при изготовлении ключа

Работа с самодельным динамометрическим ключом

Правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

установить держатель в положение «ноль»;
начать плавное вращение инструмента, одновременно следя за его показаниями;
в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Как осуществляется измерение затяжки

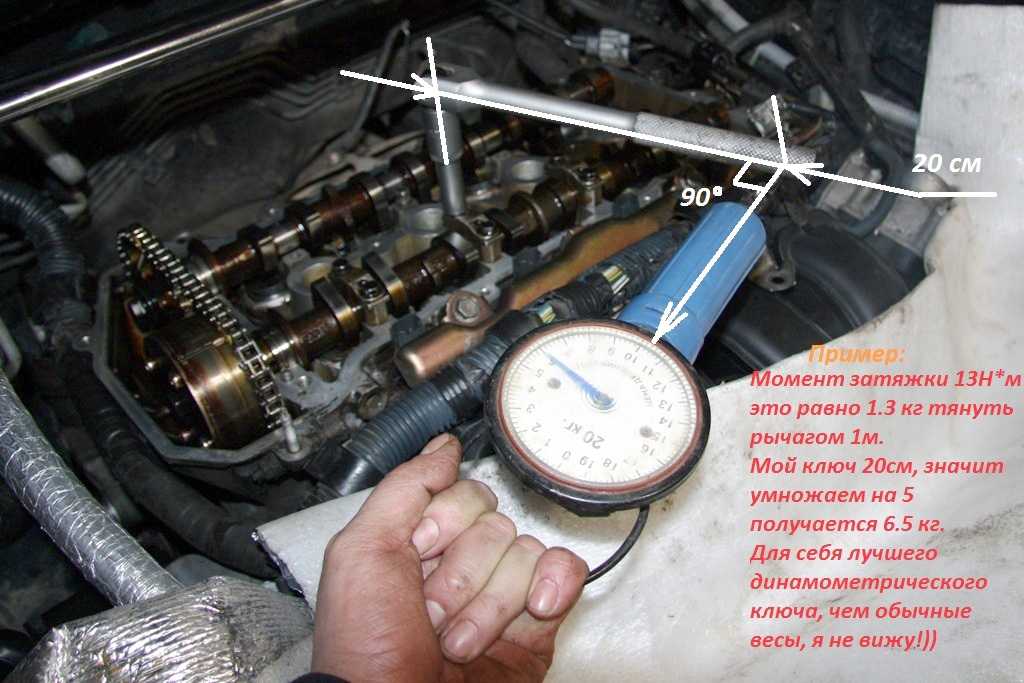

Чтобы корректно измерить затяжку при помощи самодельного прибора, необходимо выполнить несколько простых правил:

Собрать прибор и привести его в рабочее состояние — прикрепить безмен к рукояти, выставить его на нулевое значение, при возможности — задать предел взвешивания с сигнализацией, а в конце — одеть необходимую насадку на рабочий орган устройства либо изначально выбрать рожковый ключ подходящей размерности.
Накинуть ключ на гайку или болт. Прибор покажет точное значение только в том случае, если сопряжение с крепежом происходит напрямую через рычаг, а при участии одного или нескольких переходников и удлинителей при выдаче результата возможна погрешность до 5-8 %.
Аккуратно потянуть безмен таким образом, чтобы его положение было строго перпендикулярно оси рычага, и показатель нагрузки не был искажён, раскладываясь на векторы.
Если было достигнуто нормальное усилие, прибор подтвердит это результатом измерений, а гайка не шелохнётся. Если же затяжка не была достаточной, то крепёж провернётся вокруг своей оси до достижения требуемого крутящего момента.

Важно!

Для предотвращения срыва болтового соединения не следует давать запредельную нагрузку на самодельный динамометр, а затяжку вести лишь на номинальных значениях, прописанных в техническом руководстве по обслуживанию той или иной детали в автомобиле. В противном случае есть риск деформации заводской продукции.

Перетяжка болта на колесе автомобиля

Пошаговая инструкция по эксплуатации для затягивания головки блока цилиндров

Для выполнения этой важной операции, при сборке блока цилиндров и головки, необходимо выбрать вид инструмента и подготовить: специальный динамометрический ключ трещотку, торцевую головку-насадку, а также немного моторного масла (чистого). Рекомендуется придерживаться следующего порядка:

Рекомендуется придерживаться следующего порядка:

Изучить руководство по ремонту и эксплуатации данного авто и определить, в какой очередности и с каким усилием (моментом) должен быть произведена затяжка ГБЦ;
Смазать крепежные болты моторным маслом;
Вставить болты в технологические отверстия и закрутить их руками;
Установить на динамометрическом устройстве предельный уровень усилия, в соответствии с руководством по ремонту автомобиля;
При первом подходе произвести затягивание болтов резьбового соединения, от середины и далее по схеме, не доводя усилие до максимального;
На завершающем этапе каждый болт должен быть затянут «до щелчка» динамометрического ключа. Наглядный пример можно посмотреть на видеоролике.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Динамометрический ключ своими руками

Динамометрический ключ — это инструмент для мастеров станций техобслуживания, предназначенный преимущественно для обеспечения равномерного приложения нагрузки на тот или иной крепёжный элемент, он обеспечивает равномерную затяжку каждого болта или гайки.

Электронная или стрелочная шкала на данном изделии позволяет обеспечивать затяжку деталей с точностью до десятых и даже сотых долей мм.

Это дорогостоящий прибор, и, если человек не использует ключ ежедневно, его приобретение нецелесообразно. Однако, досконально зная принцип его работы, можно сделать его своими руками в домашних условиях.

При ближайшем рассмотрении изделие представляет собой обычный рычаг с трещоткой на конце, которая не позволяет мастеру переборщить с усилием и просто прокручивается вхолостую, в соответствии с заранее выставленными параметрами на динамометре.

Динамометр — это простой пружинный механизм, который, натягиваясь, вызывает отклонение стрелки на циферблате от нулевой отметки до предельного значения, заданного пользователем.

В самой головке инструмента спрятано зубчатое колесо, которое приводится в движение, когда на него попадает выступ ключа, однако при достижении необходимого крутящего момента в Н*м этот выступ просто начинает соскакивать, и механическое воздействие на шестерню прекращается. Данный измерительный инструмент фиксирует значение как произведение усилия, которое оказывает рука пользователя на плечо относительно точки закрепления ключа в месте сопряжения рабочей насадки с гайкой и точки приложения нагрузки.

В основании рычага находится вращающийся ограничитель, с помощью которого мастер выставляет точное значение требуемого предельного усилия перед началом работы.

Детали для ключа своими руками

Таким образом, имея под рукой некоторые бытовые приборы, а также немного смекалки и знаний элементарной физики, любой мужчина сможет изготовить подобие ключа, не выходя из дома или гаража, причём результат мало чем будет отличаться от показаний прибора, приобретённого в магазине.

Вам это будет интересно О реечных домкратах: сравнение аксессуаров, как сделать своими руками

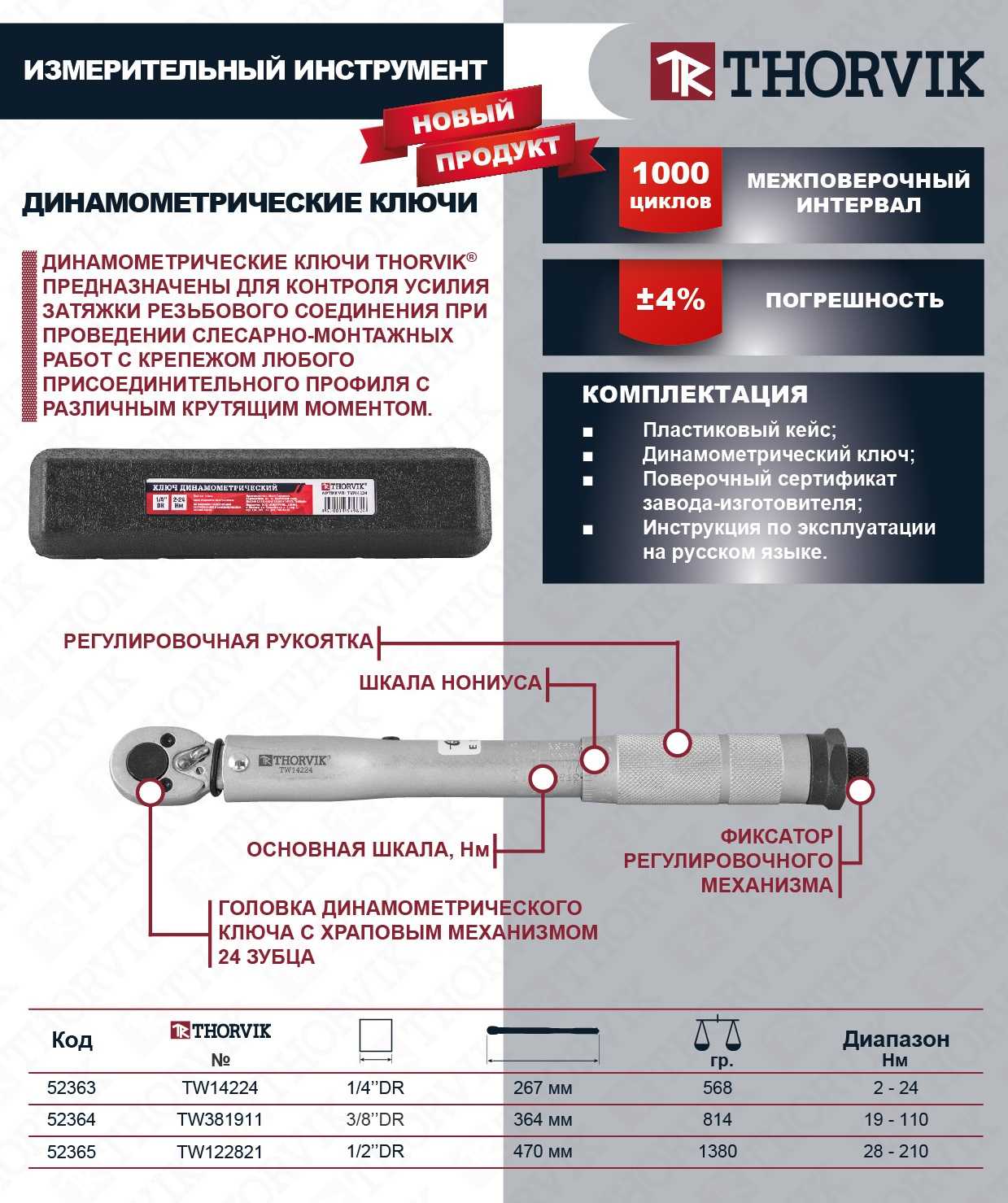

Регулировка динамометрического ключа щелчкового типа

Для обеспечения правильных моментов затяжки болтов и гаек, требуется инструмент, точно дозирующий усилие.

Чтобы не пристраивать внешний динамометр к рукоятке, выпускается достаточно удобное приспособление: динамометрический ключ. Однако многие автолюбители не знают, как им пользоваться: особенно, если инструмент вместо измерительной шкалы оснащен установочным регулятором усилия.

Несмотря на единый принцип применения динамометрического ключа: обеспечение заданного усилия при затягивании крепежа, технология работы в разных моделях отличается принципиально.

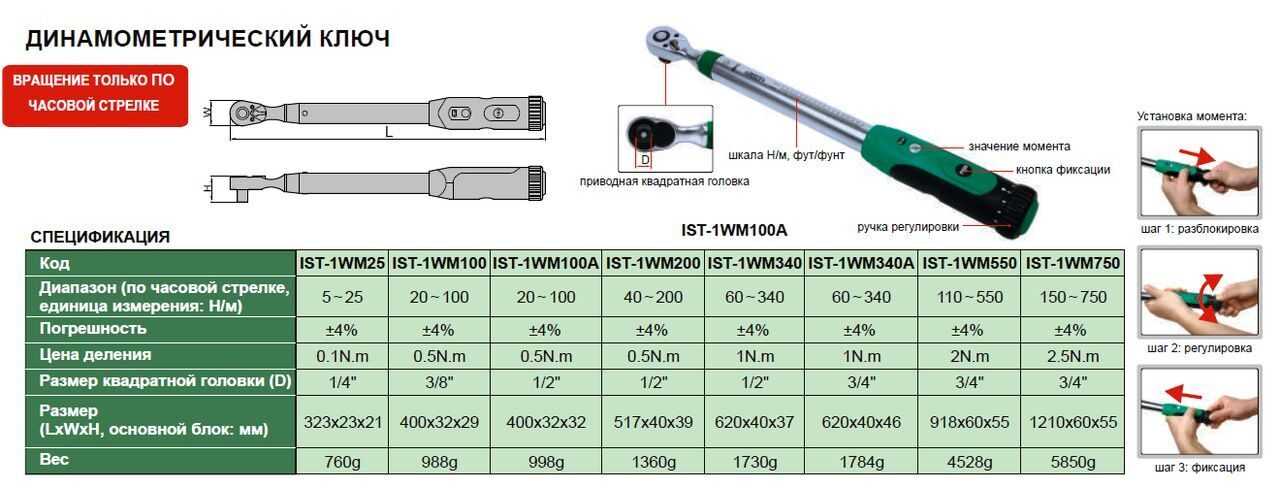

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.
С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.

Электронный ключ
Важно!
При выборе ключа владельцу авто или мастеру нужно знать, для каких целей он ему нужен. Мастерам шиномонтажа слишком точное усилие знать не нужно, в отличие от механиков на СТО, имеющих дело с гидравликой автомобиля или ремонтом электронных систем

Что это такое

Для начала нужно разобраться, о каком инструменте идёт речь и в чём его предназначение.

Фактически это рычаг, оснащённый гаечной головкой. Но ключевой отличительной особенностью приспособления является наличие вмонтированного динамометра. Он реализуется по-разному, в зависимости от конкретного типа ключа.

Служит динамометрический ключ для предельно аккуратного затягивания гаечных и болтовых соединений с дозированным усилием при затяжке.

Это универсальное устройство, которое может широко применяться не только в рамках ремонта транспортного средства, но и при выполнении целого ряда других задач, где требуется аккуратная и точная затяжка.

Производители предлагают широкий ассортимент ключей, которые отличаются по своей конструкции, комплектации и диапазону воздействия на затягиваемые болты и гайки. Выбор следует делать исходя из того, какие задачи перед вами стоят, что нужно ремонтировать и насколько удобно будет пользоваться динамометрическим ключом именно вам.

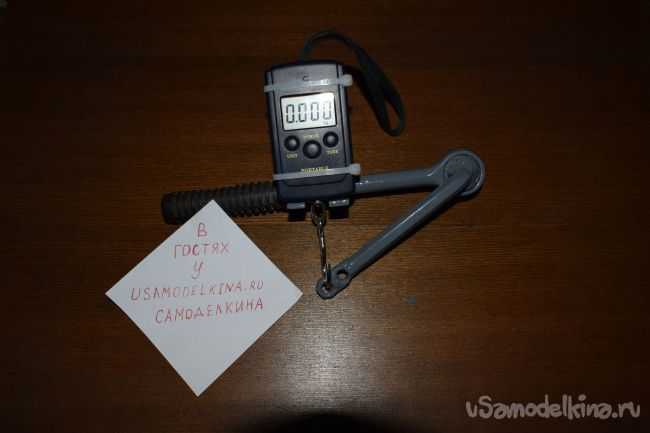

Динамометрический ключ своими руками

При ремонте автомобиля практически у каждый автолюбитель сталкивается с проблемой затянуть резьбовое соединение с определенной силой, а динамометрического ключа нет. А стоит такой не малых денег. Вот и столкнулся с такой проблемой, на покупку денег нет, а очень нужен. Принял решение об изготовлении такого ключа. И так начнем.

Для изготовления динамометрического ключа (далее ДМК) мне понадобится следующие:

старый ключ-трещотка
шестигранный ключ на 10 мм.
две гайки на 8 мм.
весы с цифровым циферблатом до 40 кг. (покупал здесь )
кусок полосы 4*40 мм
сварочный аппарат
УШМ (болгарка)
плоскогубцы, молоток, напильник и другой слесарный инструмент.

Разбираю трещотку и убираю из нее механизм фиксации, он мне не понадобится.

Отрезаю ключ шестигранник как показано на фото

Теперь привариваю шестигранник к головке трещотки таким образом чтобы ручка ключа и шестигранник в собранном состоянии были параллельны.

Перехожу к изготовлению крепления для весов. Мне понадобится железная полоса 4*40 мм. длинной 11 см. Делаю прорезь для крючка весов. Оставшиеся «усы» загибаю под углом 90 градусов. Чтобы ровно и легко согнуть полосу, я сделал надрез примерно до половины затем согнул и заварил. Вот так у меня получилось:

Теперь привариваю крепление к ручке ключа.

К шестиграннику привариваю две гайки. Две потому что шестигранник оказался короткий, таким образом решил удлинить. За гайку будет цепляться крючок весов. Мой ДМК практически готов, можно приступать к сборке.

Осталось дождаться пока краска высохнет и крепить весы. Краска высохла. Закрепил весы и вот что получилось.

Весы решил закрепить кабельными стяжками. Данный крепеж позволяет быстро снять и использовать весы по прямому назначению.

Это еще не все, осталось произвести расчет. При каких показаниях весов будет тот или иной момент затяжки. Это и есть главный минус самодельного ДМК.

Из школьного курса физики нам известно: 1 Н (Ньютон) = 0,1019716212978 кг. 1 кг. = 9.806649999999 Н (Ньютонов).

Момент затяжки можно рассчитать по следующей формуле: кгс•м = m / (1 / L) где: кгс•м – килограмм силы на метр (прилагаемое усилие в килограммах) m – показания весов L – длина плеча в метрах (расстояние от центра болта до крепления весов)

Чтобы перевести прилагаемое усилие в Ньютоны нужно: Н•м = кгс•м * 9,81 где: Н•м – Ньютон на метр кгс•м – килограмм на метр силы

: m = Н * 0,102 * (1 / L) где: m – показания весов Н – момент затяжки с которым нужно затянуть резьбовое соединение L – длина плеча в метрах (расстояние от центра болта до крепления весов).

m = 20 * 0.102 * (1 / 0.114) = 17.89 кг.

Отсюда следует, чтобы затянуть гайку с усилием 20 Н на весах должно быть 17,89 кг.

Сделал не большую таблицу в Excel с формулами, можно скачать здесь . Для удобства можно составить таблицу с нужными значениями, тогда не нужно будет каждый раз высчитывать.

Заключение Конечно данный ключ не подойдет для использования на СТО, а для дома вполне не плохо. Характеристики данного ключа не большие. Плечо 11,4 см, максимальный момент затяжки получился 4,5 кг или 44 Н. Данные характеристики можно улучшить изменив размеры ключа или установить более мощные весы. Собирал данный данный ключ из того что было. Надеюсь вам понравилась данная самоделка.

Особенности использования ключа

Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
Хранить изделие следует в соответствии с рекомендациями производителя.

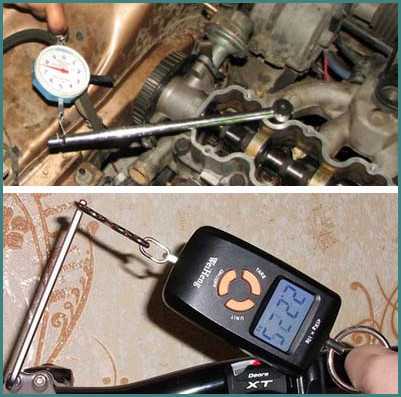

Варианты самодельных динамометрических ключей

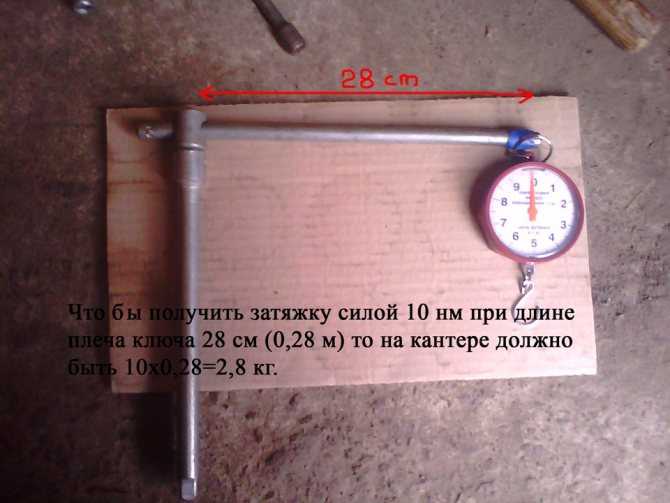

Для начала вспомним школьный курс физики. Измерение крутящего момента производится в ньютонах на метр. Не вдаваясь в формулы, практически это означает: 10 Н.м. – равно усилию в 1 кг, приложенному к рычагу длиной 1 метр.

Этот метод далеко не нов: владельцы автомобилей ВАЗ и УАЗ, при ремонте редуктора заднего моста, пользовались методичкой, разработанной еще при СССР.

Популярное: Какой подкатной домкрат выбрать на 2 т или 3 т?

Гайка хвостовика, которая сжимала обоймы конических подшипников, затягивалась со строго дозированным усилием. Момент контролировался с помощью домашнего динамометра, а при его отсутствии – «точный» измерительный прибор делался из безмена.

По сути, это и есть прообраз самодельного динамометрического ключа. Только в качестве рычага используется фланец полуоси.

Принцип работы и устройство

Разобраться в принципе работы динамометрического ключа необходимо, поскольку без этого вы не сумеете правильно воспользоваться возможностями этого инструмента.

Устройство напоминает обычную трещотку. Но ключевым отличием здесь выступает присутствие специальной шкалы. Именно на ней отображается усилие, которое прилагает пользователь к крепежу.

В основе инструмента лежит рукоятка, способная вращаться в двух направлениях. На корпус наносится основная шкала, а на ручке есть дополнительная. Основная шкала предназначена для демонстрации диапазона усилий, актуального для каждого конкретного динамометрического ключа.

В действительности несложно разобраться в том, как работает специальный динамометрический ключ для автомобиля. Хотя они бывают разного типа, устроены девайсы примерно одинаково. То, как конструктивно выполнен динамометрический ключ, зависит от его разновидности. Более конкретно разберём особенности работы со стрелочным, щелчковым и электронным девайсом.

Многие автомобилисты, работающие самостоятельно со своей машиной, знают, для чего нужен динамометрический ключ. Он позволяет приложить нужное усилие с максимальной точностью при затяжке резьбовых соединений. Вот для чего предназначен динамометрический ключ. Это устройство для затяжки гаек и болтов с заданным и дозированным усилием

Важно знать, в чём оно измеряется. Тогда будет проще понимать, как грамотно рассчитать затяжку и настроить предварительно инструмент

Это усилие измеряется в Ньютон-метрах (Нм).

Работающие на СТО мастера вряд ли могут представить себе комплект инструментов для обслуживания автомобилей клиентов, в котором отсутствует динамометрический ключ. С его помощью измеряется точное усилие. Эти измерения позволяют предотвратить утечки, разгерметизацию, а также поломку узлов и механизмов транспортного средства.

У ключей имеются разные насадки, которые адаптированы под выполнение определённых задач. Потому это универсальное устройство с широкими функциональными возможностями. Для применения той или иной насадки используется выходной квадрат. На него пользователь монтирует насадку рожкового, накидного или гаечного типа. Не стоит забывать о ключах-отвёртках, которые пригодятся при работе с электроникой и очень хрупкими механизмами автомобиля.

Различия между ключами разного типа незначительные. Все они обязательно включают в свою конструкцию:

рукоятку;
фиксатор для установки момента;
измерительный компонент или установочную шкалу;
съёмную насадку (трещотку);
гнездо под насадки;
корпус с пружинным механизмом.

Прежде чем покупать динамометрический ключ, обязательно подумайте, для каких именно задач он будет использоваться. Основную роль играют размер креплений и их расположение. Для труднодоступных мест удобнее использовать щелчковые и рожковые девайсы. А инструментом с максимальной точностью выступает электронный тип динамометрического ключа. Хотя такие устройства преимущественно применяются в автосервисах, а для личного использования они в действительности не нужны.

Как разобрать динамометрический ключ щелчкового типа — Портал о стройке

Для чего предназначен динамометрический ключ — понятно любому автомобилисту. Для правильной затяжки с заданным моментом силы (усилием) определенных резьбовых соединений. Как правило, это гайки ступиц колес, болты головок БЦ и т.д. Но можно ли сделать такой инструмент своими руками?

Ответ: можно. Но тут встает второй вопрос: нужно ли? А вот здесь ответ менее категоричен: не всегда.

Дело в том, что показания динамометрического ключа, сделанного своими руками, будут, мягко говоря, не совсем точными, хотя ориентироваться по ним, безусловно, можно.

Если позволяют финансы лучше, конечно, приобрести готовый инструмент. Фирм Ombra или Jonesway, например (обе тайваньские). Цена, правда, кусачая — может перевалить за 350$. Не хило, не каждый себе позволит. В этом случае приходится экстренно мастерить собственноручно какой-то аналог.

Динамометрический ключ своими руками представляет собой комбинацию из стандартного торцевого ключа плюс кантера. Умельцы давно делают подобные конструкции и выкладывают их в Сети:

Нужно только немного вспомнить физику. В паспортных данных на авто усилие затяжки может быть выражено в НМ. Под 1НМ понимается сила в один Ньютон, которая перпендикулярно приложена к рычагу, имеющему длину в один метр. Поскольку метровым рычагом орудовать неудобно, используем обычный ключик, держа в уме соотношение: 1/L=H, где L, естественно, длина ключа, а H — приложенная к нему сила в Ньютонах. И еще помним, что 1Н ≈ 0,102 кгс, иными словами 100 граммам.

Результаты подсчета самоделки будут немного грубыми, но сделать затяжку с нужным усилием и при этом не сорвать резьбу вполне достижимо после некоторой тренировки.

Практическую работу динамометрического ключа, смастеренного самостоятельно, можно увидеть в этом видео:

10 октября 2016

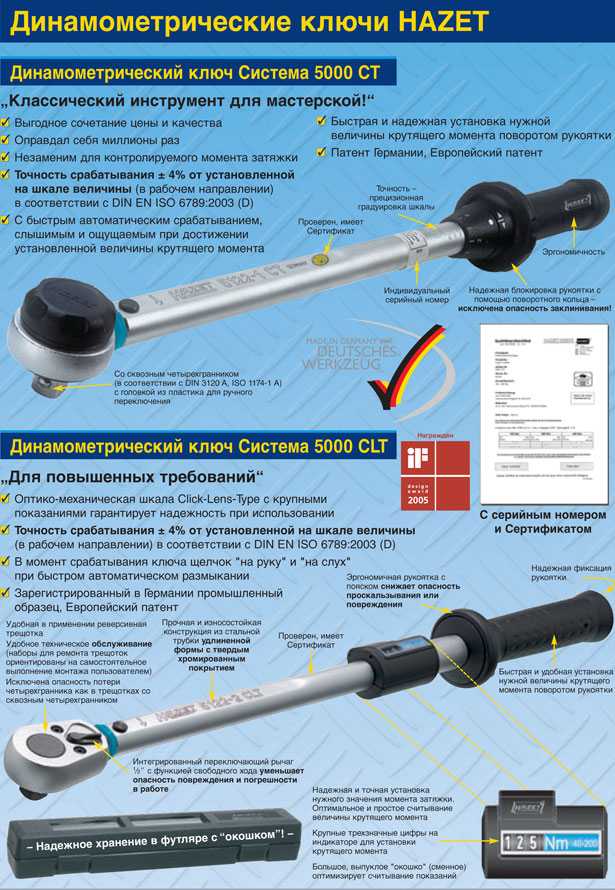

Ведущие производители

Можно выделить несколько производителей, которые выпускают в настоящее время наиболее востребованные и высококачественные модели динамометрических ключей.

Многие эксперты и простые автомобилисты советуют сначала смотреть на изготовителя, и уже среди его ассортимента выбирать конкретную подходящую вариацию исполнения динамометрического ключа.

К числу наиболее высококачественных производителей стоит отнести следующие компании:

Разные динамометрические ключи

Отдавайте предпочтение продукции проверенных производителей. Это защитит вас от целого ряда возможных неприятностей.

Но также важно проверить, не является ли приобретаемый динамометрический ключ умело выполненной подделкой. Такое на рынке встречается не так редко

Динамометрический ключ своими руками

Для изготовления динамометрического ключа (далее ДМК) мне понадобится следующие:

старый ключ-трещотка
шестигранный ключ на 10 мм.
две гайки на 8 мм.
весы с цифровым циферблатом до 40 кг. (покупал здесь)
кусок полосы 4*40 мм
сварочный аппарат
УШМ (болгарка)
плоскогубцы, молоток, напильник и другой слесарный инструмент.

Из школьного курса физики нам известно:1 Н (Ньютон) = 0,1019716212978 кг.1 кг. = 9.806649999999 Н (Ньютонов).

Момент затяжки можно рассчитать по следующей формуле:кгс•м = m / (1 / L)где:кгс•м – килограмм силы на метр (прилагаемое усилие в килограммах)m – показания весовL – длина плеча в метрах (расстояние от центра болта до крепления весов)

Чтобы перевести прилагаемое усилие в Ньютоны нужно:Н•м = кгс•м * 9,81 где:Н•м – Ньютон на метркгс•м – килограмм на метр силы

Чаще всего момент затяжки пишут в Ньютонах, а наш ДМК показывает усилие в килограммах. Например, мне нужно затянуть гайку с усилием в 20 Н. для того что бы узнать какие показания должны быть на весах воспользуемся формулой:m = Н * 0,102 * (1 / L)где:m – показания весовН – момент затяжки с которым нужно затянуть резьбовое соединениеL – длина плеча в метрах (расстояние от центра болта до крепления весов).

m = 20 * 0.102 * (1 / 0.114) = 17.89 кг.

Отсюда следует, чтобы затянуть гайку с усилием 20 Н на весах должно быть 17,89 кг.

Сделал не большую таблицу в Excel с формулами, можно скачать здесь.Для удобства можно составить таблицу с нужными значениями, тогда не нужно будет каждый раз высчитывать.

ЗаключениеКонечно данный ключ не подойдет для использования на СТО, а для дома вполне не плохо. Характеристики данного ключа не большие. Плечо 11,4 см, максимальный момент затяжки получился 4,5 кг или 44 Н. Данные характеристики можно улучшить изменив размеры ключа или установить более мощные весы. Собирал данный данный ключ из того что было. Надеюсь вам понравилась данная самоделка.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.


Резьба/шаг мм	Класс прочности
4.6	5.8	8.8	10.9	12.9
5/0.8	2,1	3,5	5,5	7,8	9,3
6/1.0	3,6	5,9	9,4	13,4	16,3
8/1.25	8,5	14,4	23,0	31,7	38,4
10/1.5	16,3	27,8	45,1	62,4	75,8
12/1.75	28,8	49,0	77,8	109,4	130,6
14/2.0	46,1	76,8	122,9	173,8	208,3
16/2.0	71,0	118,1	189,1	265,9	319,7
18/2.5	98,9	165,1	264,0	370,6	444,5
20/2.5	138,2	230,4	369,6	519,4	623,0
22/2.5	186,2	311,0	497,3	698,9	839,0
24/3.0	239,0	399,4	638,4	897,6	1075,2
27/3.0	345,6	576,0	922,6	1296,0	1555,2
30/3.5	472,3	786,2	1257,6	1766,4	2121,6
33/3.5	636,5	1056,0	1699,2	2380,8	2860,8
36/4.0	820,8	1363,2	2188,8	3081,6	3696,0
39/4.0	1056,0	1756,8	…	3955,2	4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов.

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.
