Схема стеклоподъемников ваз 21099 — Подробно объясняем: как без проблем подключить стеклоподъемники на ВАЗ 21099

Устанавливаем стеклоподъёмники с электроприводом на ВАЗ 2109Подробно объясняем: как без проблем подключить стеклоподъемники на ВАЗ 21099Устанавливаем стеклоподъёмники с электроприводом на ВАЗ 2109

Электрические стеклоподъемники на ВАЗ. Схема подключения стеклоподъемников ваз. Как заменить масляный насос на ВАЗ , , ; Порядок замены тросика сцепления ВАЗ ,. Вас интересует установка стеклоподъемников на ВАЗ ? Тогда нужно ознакомиться с данным. Как на ваз с. В заводских схемах подключения ЭСП автомобилей ВАЗ, питание к ЭСП. Ваз схема подключения стеклоподъемников схема. Схема включения управления электроприводом стеклоподъемников на. Ваз Установка стеклоподъемников. ВАЗ , ВАЗ , ВАЗ ,. ВАЗ , ВАЗ схема. Если обойма неплотно сидит на стекле,. Электрическая схема ваз и ваз с. Схема электро стеклоподъемников ваз. Установка стеклоподъемников на ВАЗ. Схема подключения противотуманок Ваз Купил противотуманки и комплект. Органический поиск; Позиция Домен тИЦ ЯК PR DMOZ Запросов Трафик, в месяц Заголовок url Sign up for a GitHub account Sign in. Create a gist now Instantly share code, notes, and snippets. What would you like to do? Embed Embed this gist in your website. Share Copy sharable URL for this gist. Learn more about clone URLs. Sign up for free to join this conversation on GitHub. Already have an account? Sign in to comment. Terms Privacy Security Status Help. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window.

Схема стеклоподъемников ваз 21099

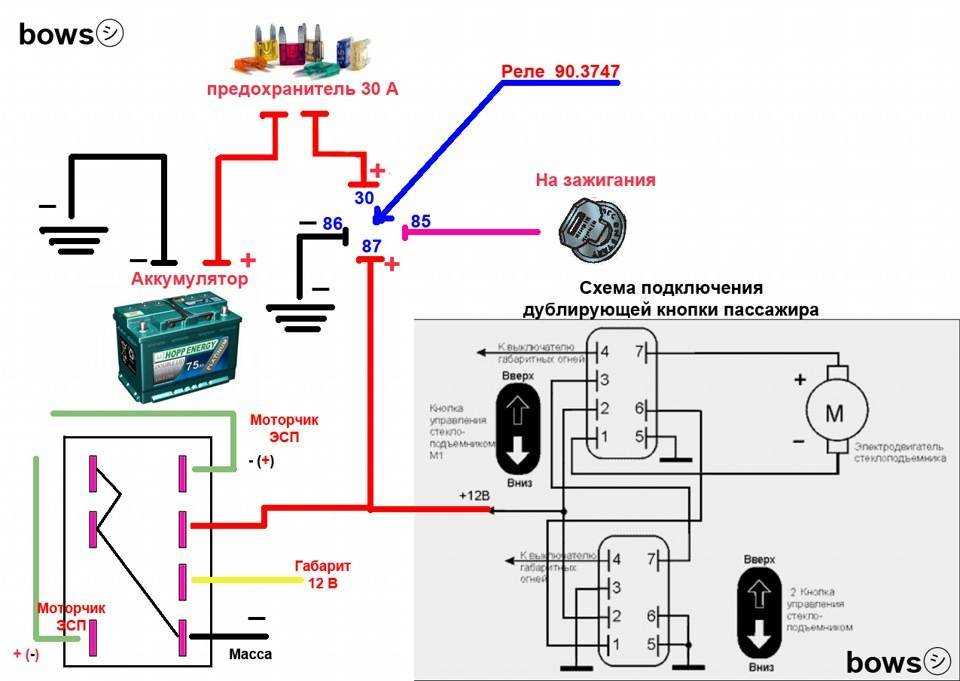

Обещал товарищу схему подключения ЭСП, а то что то он не разберется! Схема процентов правильная и без ошибок, нарисованная лично мной. Схема основных кнопок ЭСП Схема дополнительных кнопок ЭСП. Объясни пожалуйста как подключить кнопки через реле? Кнопки силовые, они не выгорят. На клемму 87 подключить питание от АКБ и установить туда предохранитель А В зависимости от сечения провода, например для 2. Хочу сам подключить задние эсп, как лучше сделать запирать по первой схеме или врезаться в проводку передних эсп? Если кнопки установить только в задних дверях например то по первой схеме удобно, если например спереди и сзади кнопки то по второй. Как-то так у меня получится. Помощь Символика ВКонтакте Twitter Мобильный DRIVE2. О проекте Вакансии Бизнес-аккаунт Реклама и сотрудничество. Правила сайта Пользовательское соглашение Политика конфиденциальности. Mazda RX-7 Физика Вождения Drift. Лада 4×4 3D 3см до земли. Nissan Stagea ТУРБО 4WD больше HP. Машины Личный опыт Сообщества Барахолка Почитать интересное Новости и тест-драйвы Машины в продаже d2. Adv4n был 22 часа назад. Может пригодиться установщикам и просто для себя, так что берите не стесняйтесь: На какую клемму в кнопке габаритов подсоединиться? Спасибо большое, давно искал Подпись. Пока сам рисовал схему, появлялись вопросы, а у тебя уже все готовое: Спасибо, думаю что пригодится при изменении проводки. От куда плюс брать на задние двери и габариты? Ответ на комментарий Adv4n , написанный 3 года назад. Можеш и с передних, если сечение провода хорошее. Помощь Символика ВКонтакте Twitter Мобильный DRIVE2 О проекте Вакансии Бизнес-аккаунт Реклама и сотрудничество Правила сайта Пользовательское соглашение Политика конфиденциальности.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери – эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Применяемость на автомобилях

Марка	Модель автомобиля	Тип кузова	К-во дверей	Годы выпуска
ВАЗ	2110 / LADA 110	седан	4	1995 — 2014
ВАЗ	21108 / LADA Premier	седан	4	1999 — 2007
ВАЗ	2111 / LADA 111	универсал	5	1998 — 2014
ВАЗ	2112 / LADA 112	хэтчбек	5	1999 — 2009
ВАЗ	2170 / LADA Priora	седан	4	2007 — 2015
ВАЗ	21708 / LADA Priora Premier	седан	4	2007 — 2015
ВАЗ	2171 / LADA Priora	универсал	5	2009 — 2015
ВАЗ	2172 / LADA Priora	хэтчбек	5	2008 — 2015

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Вы смотрели

Так как уже опытный в установочных делах, запасся клипсами для внутреннего пластика двери, марлевой лентой и набором ключей.

Разбираем дверь. В отличие от передней двери, задняя разбирается ещё проще:— откручиваем один саморез в районе ручки открывания двери;— откручиваем два шестигранника в районе кнопки стеклоподъемника;— откручиваем фиксатор блокировки замка;— и все.

Далее отщелкиваем кнопку стеклоподъемника, отсоединяем штекер и снимаем пластик обивки дверей.

Фиксируем стекло марлевой лентой и отключаем клемму питания моторчика стеклоподъемника.

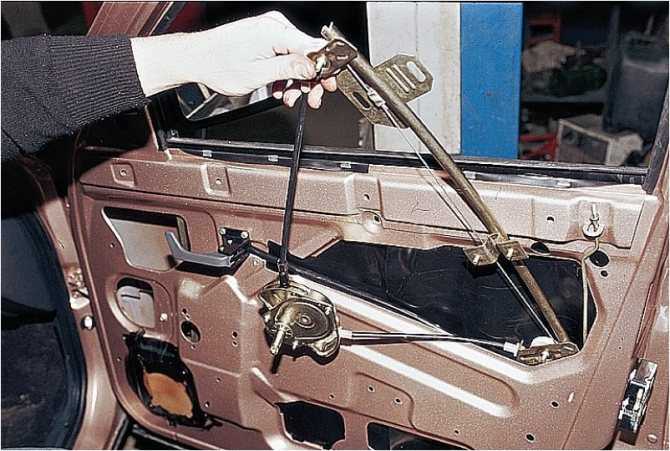

Переходим к самому механизму стеклоподъемника, который закреплен 4 болтами, откручиваем их и откручиваем 2 болта, которые соединяют обойму стекла и каретку стеклоподъемника.

Далее с небольшими трудностями вынимаем механизм стеклоподъемника, тут немного сложнее его достать из двери, чем из передней.

Устанавливаем реечный подъемник «ФОРВАРД», который очень легко и просто проходит в дверь, так же как и в передние.

Подсоединяем штекер питания моторчика, проверяем его работу.

Механизм стеклоподъемника устанавливаем в штатные отверстия. Можно сказать они сами встают.

Закрепляем механизм 2-мя болтами с креплением стекла и закручиваем оставшиеся 2 гайки самого механизма.

Ещё раз проверяем работу стеклоподъемника, при этом закрепляем стекло к реечному механизму.

Устанавливаем на место пластик обивки дверей, заменив поврежденные клипсы, и «легкими плавными движениями» закрепляем его, прикрутив обратно саморез и два шестигранника.

Все собрали! Все отлично работает, лучше чем штатный механизм раз в 500!

Я в восторге от стеклоподъемников «ФОРВАРД». Весь процесс работы занял минут 40 на две двери.

Очередной раз мы благодарим Александра за подготовку фотоотчета и, в рамках нашей акции, перечисляем ему обещанный приз на счет мобильного телефона.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

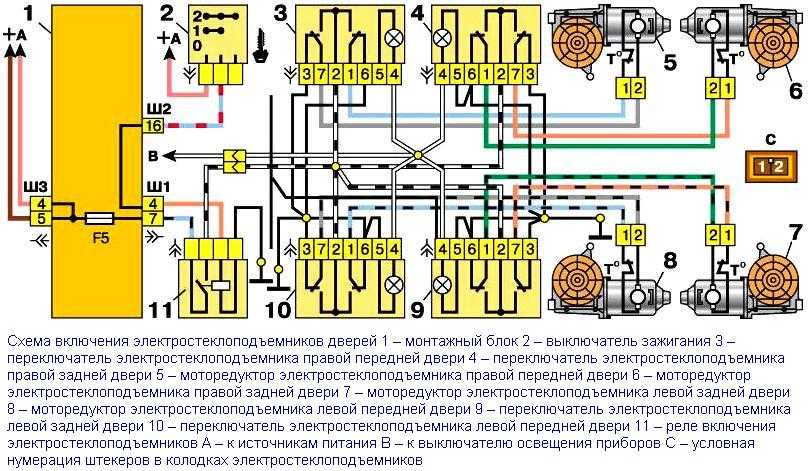

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
демонтируем обшивку двери;
тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

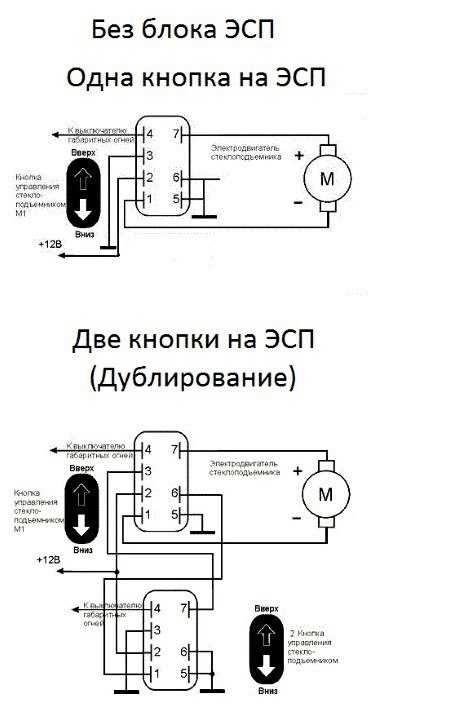

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Источник

Распиновка кнопки стеклоподъемника ваз 2114

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Список форумов AUTOLADA.RU
Семейство «Самара»

Burjui

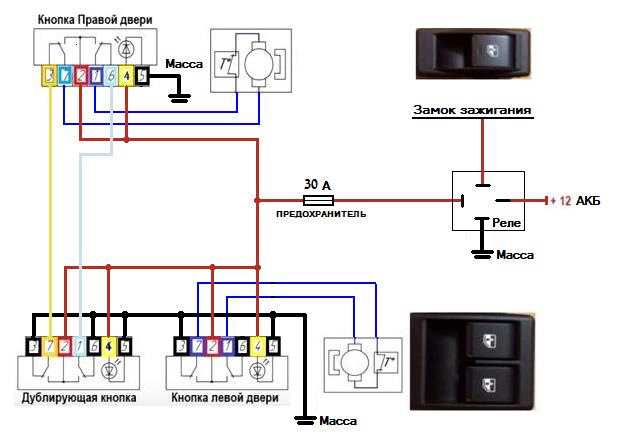

Берешь схему проводки стеклоподъемников самары с европанелью и делаешь по ней https://car-exotic.com/vaz-cars/vaz-21099-car-cxema.html

Burjui

, вечером будет время я тебе ее нарисую. Все провода у тебя будут задействованы на второй кнопке. Два придут с первой кнопки, 2 уйдут на мотор, еще на нее придется подать 12 В (тоже от первой кнопки) ну и подсветка по вкусу.

Если не очень понимаешь — ответь на вопросы т.к. есть подводные камни. 1. Стеклоподъемники уже стоят? 2. Кто устанавливал? 3. Какую кнопку хочешь продублировать?

https://www.autolada.ru/viewtopic.php?t=100094&start=75 — вот здесь картинка подключения доп.кнопки (11 пост)

Burjui

Скорее всего — кнопка на правой двери сейчас подключена на прямую. Контакты по номерам (номера есть на колодке кнопки) №1 — голубой (черно -голубой) провод мотора подъемника №2 — + питания подъёмников №3 — масса №4 — + подсветки №5 — масса подсветки №6 — масса №7 — серый (черно-серый) провод мотора подъемника

Что надо сделать 1. контакт №3 основной кнопки — отключить от массы и подключить к контакту №7 дублирующей кнопки (в водительской двери). 2. контакт №6 основной кнопки — отключить от массы и подключить к контакту №1 дублирующей кнопки. Больше на основной кнопке ни чего не трогаем. Оставшиеся контакты дублирующей кнопки подключить №2 + питания подъёмников №3 — масса №4 — + подсветки №5 — масса подсветки №6 — масса Лучше их запитать от соседней кнопки (водительского стеклоподъемника) После подключения доп. кнопки — она должна работать паралельно основной, но при нажатии сразу 2х кнопок -стеклоподъемник будет останавливаться. (защита от КЗ при одновременной команде вверх 1й кнопки и одновременно — вниз 2й)

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

отвертку «крест» и плоскую;
кусачки и пассатижи;
набор ключей;
нож и протяжки;
изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.

Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла. Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте). Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку электростеклоподъемника ближе к сидению водителя, чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Электро схема стеклоподъемников Лада Приора

Поиск проблемы следует начинать с проверки правильности работы замка блокировки дверей, внутри которых перестал работать подъемник. Если замок также отказался работать, необходимо проверить, есть ли минус или питание от модуля управления стеклопакетом, разъем Х1, вывод 4 и (или) 6, в зависимости от неисправности борта. Подсоедините контрольную лампу с корпусом автомобиля, одновременно нажав любую кнопку на электростеклоподъемнике. Повторите операцию снова, но уже с плюсовым проводом. Удостоверьтесь в правильной работе выводов 1, 13, 5 и 11. Если во всех случаях контрольная лампа будет гореть, значит, проблем в работе блока управления нет. Скорее всего, имеет место проблема в электроприводе, либо излом в проводке. После снятия обшивки подключите контрольную рампу между двумя проводами, которые идут к электроприводу. Если во время включения кнопки подъема/опускания лампа начнет светиться, это значит, что проблемы в электроприводе. В противном случае вы имеете дело с изломом провода.

По сравнению с пассажирскими стеклоподъемниками, водительский использует немного другую схему. Это связано с тем, что водитель может управлять сразу всеми модулями в салоне. Не применяя диагностическое оборудование, водитель может проверить замыкание или целостность на массу провода, который подает сигнал, а также питание на модуле дверей водителя.

Установка электро стеклоподъемника

Теперь приступим к выбору, в первую очередь нам надо решить будем ли мы доставлять электронный механизм, то есть, собранному рабочему штатному комплекту, который уже установлен на наш автомобиль, будет добавлен механизм, вместо вас будет крутить ручку стеклоподъемника, или же полноценный механизм, где будем заменено все, что касается стеклоподъемника. Рассмотрим более подробно оба вида. На ремнях или тросах, часто используют стеклоподъемники для установки в отечественные автомобили, они имеют универсальное крепление и эластическую форму, которая позволяет выгнуть в нужном положении, не нарушив принципа работы.

Для начала снимаем обшивку дверей и штатную ручку подъема стеклоподъемника, далее определяемся, в каком месте у нас будут стоять кнопки, кто-то ставит возле ручника, кто-то на обшивке двери. Не стоит забывать, если вы ставите на дверях, то на водительской двери должен стоять полный комплект всех кнопок электро стеклоподъемников. Если же в районе рычага переключения коробки передач, то там достаточно всего четыре кнопки поставить, часто так ставят те, кто не желает, что бы пассажиры на заднем сиденье открывали сами окна. И так, мы решили, где будут кнопки, устанавливаем их.

Далее отключаем аккумулятор, так как нам придется работать с электронной частью автомобиля. Теперь ставим блок управления стеклоподъемниками, обычно его ставят под панелью управления, к нему и подключают питание. От него ведем провода к кнопкам управления, от кнопок управления теперь под обшивкой ведем к стеклоподъемникам и в таком порядке проводим ко всем дверям, где будут установлены наши механизмы. Проводим таким способом, чтоб провода не касались движущихся механизмов стеклоподъемника, так как со временем могут перетереть, и произойдет короткое замыкание, далее проводим и берем питание, советуют от общей сети на прикуривателе, так как там всегда есть питание.

Не забываем о ночной подсветке, поэтому нужно еще подключить кнопки к кнопке подсветки, для этого протянем дополнительные провода от кнопок стеклоподъемников кнопке габаритов. Приступаем к установке самих стеклоподъемников. Если выбран первый вид, где только дополняют штатные механизмы то крепление простое, всего на пару шурупов к раме дверей. Главное что бы прикреплено было твердо и не шевелилось.

Обильно смажьте все движущиеся механизмы, проверьте работоспособность электро стеклоподъемников с подсветкой и без, несколько раз попробуйте опустить и поднять стекло, убедитесь, что механизм нечего не трет и не мешает его работе. Собираем обшивку дверей, шумоизоляцию и ставим заглушки на место штатных ручек. Поставив все по своим местам, снова пробуем на качество работы. При подключении внимательно смотрите плюс и минус проводов, так как стеклоподъемник потом может работать не правильно.

С первым видом стеклоподъемников на тросах и ремнях мы разобрались, теперь разберем установку второго вида. В отличии от тех, которые на ремнях и ставятся как дополнение, механизм на шестеренках полностью заменяет штатные подъемники. Доводим процесс установки до момента съема штатных стеклоподъемников. Теперь стопорим стекло в положении, когда оно полностью закрыто и снимаем штатные механизмы. Вытягивать старый механизм с картера двери не так просто, поэтому не спешите, чтоб стекло по случайности не упало и не разбилось.

После этого ставим электро стеклоподъемник, опускаем его, в положение открыто, и приспускаем стекло на рамку. Закручиваем болты рамки стекла и механизма подъемника. Такой механизм ставиться из внутри двери и крепится на штатные отверстия для крепежа. Плюсом такого механизма является большой строк эксплуатации, и нет никаких механизмов трения, сила подъема передается за счет шестеренок и напрямую. При выборе такого механизма не покупайте с пластиковыми передаточными механизмами.

Поначалу оно будет работать отлично и бесшумно, но через время даст о себе знать. Далее закрываем обшивку и пробуем работу механизма. Зачастую на одну дверь с полной проводкой занимает полдня. Поэтому рассчитывать установку за час не стоит.

Стоит учесть, что электро стеклоподъемники не дешевые и бросаться на первый попавшийся не стоит, посмотрите есть ли заводские механизмы в продаже, ведь они будут намного лучше работать, чем универсальные или другого производителя под ваш автомобиль.

Видео об установке электро стеклоподъемника:

Конструкция стеклоподъемников

Для начала рассмотрим схему и устройство электрического СП:

провода, использующиеся для передачи электрического импульса об открытии либо закрытии окна;
модуль, выполняющий функцию блока управления — занимается обработкой и передачей;
в механических устройствах использовалась трапеция, в электрических применяется привод;
направляющие, обеспечивающие направление перемещения стекла;
электродвигатель, предназначенный для поднятия стекол;
регулятор — плата с кнопками, управляемая водителем;
реле контроля тока;
дополнительные элементы — крепления, шестерня, уплотнения.

Лада 2109 Вишня › Бортжурнал › Установка кнопок ЭСП от Калины

Так как стандартные кнопки стеклоподъемника мне категорически не нравятся внешне, да и функционально удобней когда у каждого пассажира своя кнопочка, еще и под рукой, в добавок ко всему этому управление всеми стеклоподъемниками с водительского сидения безусловно удобней. Решил заменить их на калиновские. Блок в водительскую дверь, и кнопка в пассажирскую обошлась в 650р, колодка для водительского блока еще 150р. Вроде в физике не совсем профан, да и паяльник в руке знаю каким концом держать, стал делать все сам. Скачал много разных схем, выбрал наиболее удобные и понятные, и приступил к выполнению.

В принципе ничего сложного нет. Смотрим в схему, ищем провод на колодке, тянем из под панели и соединяем их. Поскольку в дальнейшем я планирую установить доводчик, сматывать намертво провода я не стал. Я пошел другим путем. На каждый контакт колодки водительского пульта я зажал клемму типа «мама». А при присоединении проводов обжимал их клеммами «папа». Затем обматывал места контакта изолентой.

Пришлось протянуть в водительскую дверь красный провод с центрального плюса автомобиля на 1,5кв тоже на будущее. Также провел в дверь массу, поскольку при закрытой двери масса на двери пропадала и стеклоподъемник не работал. И плюсовой провод с габаритов, для подсветки кнопочек. И два провода протянул из водительской двери в пассажирскую, ими будет управляться пассажирский стеклоподъемник. В водительской двери стало ужасно много проводов и просовывать их в стандартную меж дверную резинку не предоставлялось возможным, поэтому я её срезал и обмотал провода изолентой в несколько слоев (временное решение), затем проверил как закрывается дверь. В пассажирской двери я использовал стандартную колодку, но сделал небольшие доработки, а именно: в стоке три клеммы объединены между собой проводами, а нам нужно было сделать три независимы контакта. Переобжимать клеммы было влом, поэтому я разрезал петли таким образом, чтобы у каждой клеммы был один провод, и по схеме соединил их.

Первое испытание и при одинаковых нажатиях на кнопки с водительской стороны, окна ходят в разные стороны. Чтобы это исправить в пассажирской двери поменял два провода управления, те что идут из водительской двери местами. Это контакты 6 и 3 в пассажирской колодке. Теперь все работает, можно резать панели.

Для этого я взял лист картона, и сделал из него трафарет. Приложил к панели, расчертил и вырезал дыру. Примерил кнопку, все четко.

READ Как подключить psp vita к телевизору

В водительскую дверь пока кнопки не встраивал, так как сначала нужно купить новые обшивки.

Источник

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

При установке электростеклоподъемников возник вопрос: куда и как ставить кнопки управления, чтобы было удобно всем пассажирам, и водитель мог свободно управлять всеми стеклами. В итоге установил на дверях, как показано на фото:
