Дробилка XXI века
Потребность в кубовидном щебне растет с каждым годом, и технологам приходится искать пути улучшения качества щебня. Уменьшение лещадности щебня достигается путем изменения грансостава подаваемого материала и режима его подачи, а также грануляция на центробежных дробилках. Такие решения приводят не только к увеличению парка оборудования и затрат на его содержание, но и увеличению отходов производства, что также уменьшает прибыль предприятия.

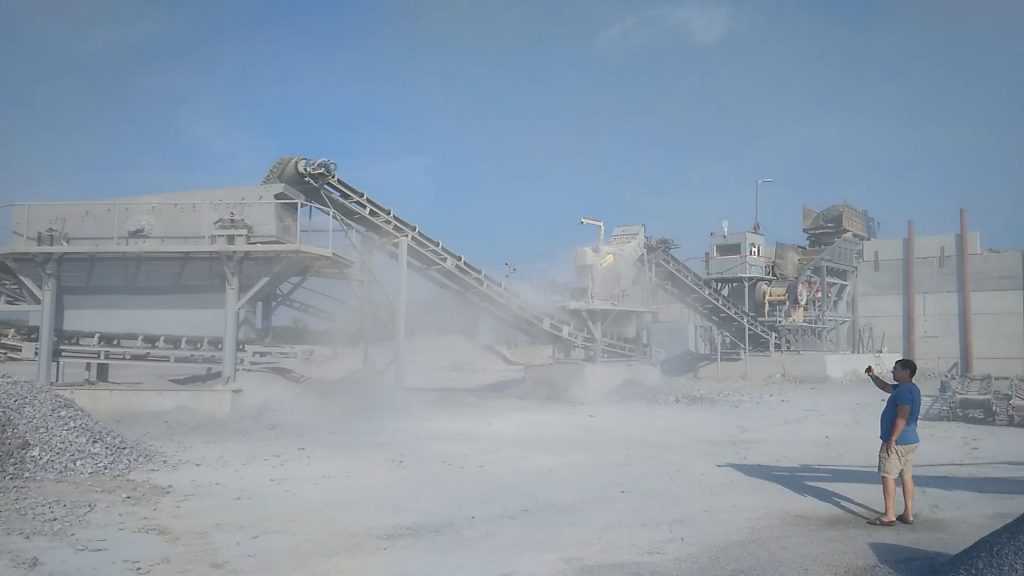

Всего одна роторная дробилка Tornado 150, благодаря примененным техническим решениям способна заменить в составе дробильно-сортировочного комплекса связку из нескольких дробилок и производить кубовидный щебень без применения дополнительных устройств. Это позволяет упростить технологию производства щебня, уменьшить затраты и простои на обслуживание оборудования, снизить энергозатраты, что в итоге приводит к большей экономической эффективности.
| КСД-1200Гр | Tornado 150 | |
| Производительность, т/час | 150 | 150 |
| Максимальный входной кусок, мм | 150 | 300 |
| Мощность двигателя, кВт | 75 | 132 |
| Масса дробилки, т | 21 | 12,7 |
| Расчетный ресурс броней/бил, часов | 1700 | 1200* |
| Стоимость комплекта броней/бил, руб. | 320 000 | 410 000* |
| Расход броней/бил, руб./т | 2,97 | 2,56 |
| Содержание лещадных зерен, % | 25-30 | до 15 |
Конусным дробилкам требуется дополнительно оборудование для грануляции щебня, достаточно дорогостоящее в закупе и в обслуживании. Замена расходных частей на конусной дробилке может потребовать 4-7 дней с привлечением подъемной техники. В то время как дробилка TORNADO обслуживается в течении 2-х — 3-х часов с полной заменой дробящих элементов. В Роторных дробилках TORNADO расходными материалами считаются: Била, дробящие плиты, футеровка. В то время как для конусных дробилках считается нормой регулярная замена броней подвижной и неподвижной , втулки конической и цилиндрической , шестерни эксцентрика и шестерни приводного вала , подпятник сферический. Нормой также считается регулярная замена вала конусной дробилки — сложного и ресурсоёмкого в изготовлении элемента.

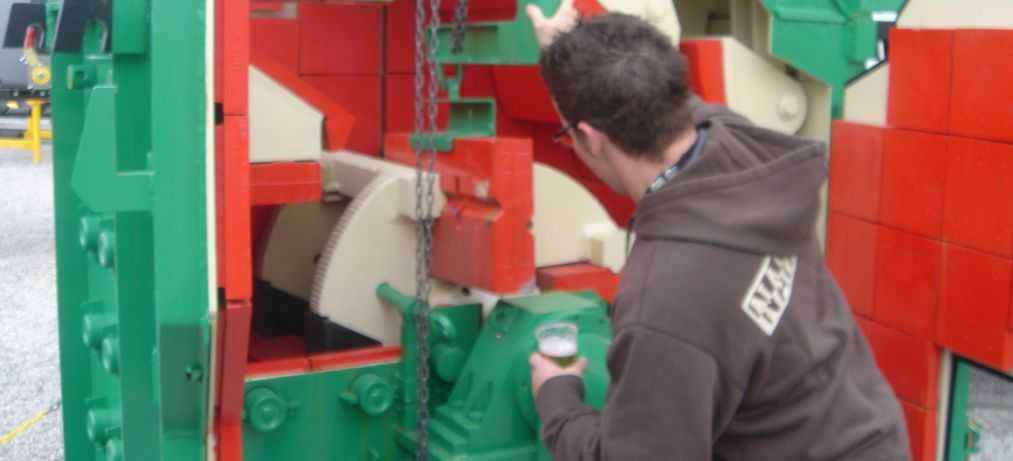

Замену бил можно произвести даже не расплескав напитка
Еще одним преимуществом роторной дробилки является отсутствие сложной системы смазки, эксплуатация которой в холодное время года может быть связана с серьезными затруднениями, а при сильных морозах – и вовсе невозможна. Роторная дробилка может работать без дополнительного подогрева даже при 30-градусных морозах.

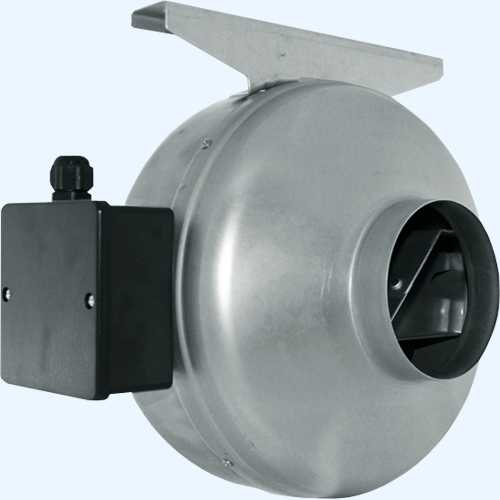

Центробежный канальный вентилятор TORNADO 150 ERA оцинкованная сталь, с двигателем на шарикоподшипниках Ø150
ОСОБЕННОСТИ МОДИФИКАЦИИ (серия TORNADO 150 ERA)
- Канальный центробежные вентиляторы в корпусе из оцинкованной стали с высоким уровнем комфорта.
- Серия канальных центробежных вентиляторов для постоянной или периодической приточно-вытяжной вентиляциис повышенной производительностью до 1700 м3/ч.
Цинк-сталь — Канальные центробежные вентиляторы в корпусе из оцинкованной стали.
Гарантирует долговечность, качество и надежность выпускаемых товаров при наличии высоких технических характеристик!
Защита от перегрева — вентиляторы имеют встроенную тепловую защиту с автоматическим перезапуском.
2 years — на продукцию завод-изготовитель установил гарантию в течении 2 лет.
Двигатель на шарикоподшипниках — вентиляторы оснащены двигателями на шарикоподшипниках с увеличенным сроком службы (до 40000 рабочих часов).
Двигатели на шарикоподшипниках предназначены для непрерывной работы и не требуют дополнительного обслуживания. позволяет устанавливать вентилятор в любом положении.
Серия TORNADO 150 – Вентилятор канальный центробежный. Оцинкованная сталь, двигатель на шарикоподшипниках, 2 года гарантии.
ПРИМЕНЕНИЕ вентилятора TORNADO 150 ERA
- Постоянная или периодическая вентиляция для жилых, офисных, торговых и подсобных помещений, в лечебных и детских учреждениях для санузлов, душевых, кухонь, гаражей, коттеджей, кафе-ресторанов, банков, отелей, частных бассейнов, а также других бытовых сферах.
- Вентилятор предназначен для канального монтажа с воздуховодами соответствующего диаметра в любой точке вентиляционной системы и под любым углом.
- Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
- Для монтажа с системой каналов диаметром 150 мм.
КОНСТРУКЦИЯ вентилятора TORNADO 150 ERA
- Корпус вентилятора изготовлен из высококачественной оцинкованной стали.
- Герметичная клемная коробка IP 55.
- Однофазный двигатель с внешним ротором на шарикоподшипниках оснащен центробежным рабочим колесом с назад загнутыми лопатками выполнеными из пластика. Имеет встроенную тепловую защиту с автоматическим перезапуском. Класс защиты IP44.
-
Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов.Возможна регулировка скорости. Она может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора.
- К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что их общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ вентилятора TORNADO 150 ERA
| Модели | TORNADO 100 | TORNADO 125 | TORNADO 150 | TORNADO 160 | TORNADO 200 | TORNADO 250 | TORNADO 315 |
| Максимальный расход воздуха (м3/ч) | 265 | 370 | 630 | 680 | 900 | 1100 | 1700 |
| Давление (Па) | 310 | 380 | 400 | 540 | 580 | 740 | |
| Уровень звука, давление на расст. 3 м dB (A) | 48 | 50 | 51 | 53 | |||
| Напряжение (В) | 220-240 | ||||||
| Частота (Гц) | 50 | ||||||
| Ток (А) | 0,24 | 0,39 | 0,61 | 0,95 | 1,02 | ||
| Род тока | переменный | ||||||
| Потребляемая мощность (Вт) | 52 | 85 | 135 | 210 | 225 | ||
| Класс защиты (IP) | X4 | ||||||
| Масса (кг) | 3.9 | 5.6 | 6.2 | 6.6 | 7.0 | 8.6 |
ГАБАРИТНЫЕ РАЗМЕРЫ вентилятора TORNADO 150 ERA
| Артикул | A | B | C | øD | E |
| TORNADO 100 | 194 | 23 | 243 | 100 | 55 |
| TORNADO 125 | 195 | 27 | 243 | 125 | 55 |
| TORNADO 150 | 222 | 23 | 333 | 150 | 55 |
| TORNADO 160 | 222 | 25 | 333 | 160 | 55 |
| TORNADO 200 | 223 | 24 | 333 | 200 | 55 |
| TORNADO 250 | 230 | 27 | 333 | 250 | 55 |
| TORNADO 315 | 228 | 25 | 402 | 315 | 55 |
Центробежное колесо. Компания EBM-papst является поставщиком систем фракционных и промышленных двигателей.
Технология GreenTech EC обеспечивает показатели, превосходящие требования нормативных актов ErP (Energyrelated Products Directive).
ПРИМЕРЫ МОНТАЖА вентилятора TORNADO 150 ERA
Вариант применения вентилятора TORNADO 150 ERA на кухне.
Сервисное обслуживание дробилок
Роторные дробилки Tornado производятся в России, что избавляет наших заказчиков от сложностей с получением технической поддержки и сервисного обслуживания как во время гарантии, так и по ее истечении. Все специалисты нашей сервисной службы не только проходят обучение непосредственно на производстве, но и в обязательном порядке сами участвуют во всех производственных процессах. Такая организация позволяет нам обеспечить высочайший уровень компетенции наших сервисменов с одной стороны и обеспечить прямой канал обратной связи от наших клиентов к производству и конструкторам.
Износоустойчивость конструкции
Все поверхности рабочей полости дробилки, включая входной скат защищены взаимозаменяемыми бронями из высокомарганцовистого литья высокой прочности (18-22% Mn). Безболтовое крепление футеровок делает их замену быстрой и удобной, а запчасти — легко доступными.
Удобный доступ и простое крепление футеровок позволяет легко и быстро контролировать состояние рабочих поверхностей футеровок и при необходимости производить их ротацию для продления срока службы или замену при износе.
Противовозвратная камера улавливает самые мелкие частицы продукции, не давая им повторно отправиться в дробильные камеры, и уменьшая тем самым процент отсева.
Расходные материалы
Било дробящее
Варианты исполнения:
- марганцевый сплав — применяется в исполнении дробилки Mild для пород с маркой прочности до 800
- износостойкий чугун — используется в исполнении Standard на малоабразивных породах прочностью до 1200
- марганцевый сплав с керамическими вставками — специальная версия для переработки металлургического шлака и извлечения слябов
- износостойкий чугун с керамическими вставками — для самых прочных и абразивных пород
Размер: 660x340x100мм
вес: 150 — 160 кг
Отражательные (дробящие) плиты
Варианты исполнения:
- марганцевый сплав
- износостойкий чугун
- марганцевый сплав с керамическими вставками
- износостойкий чугун с керамическими вставками
Размер: 665x220x90/70 мм
вес: 85 кг
Износоустойчивость конструкции
Все поверхности рабочей полости дробилки, включая входной скат защищены взаимозаменяемыми бронями из высокопрочного проката и литья. Легкий доступ ко всем внутренним поверхностям делает их замену быстрой и удобной, что в свою очередь, позволяет повысить ресурс работы каждой брони за счет их ротации внутри дробилки.
Дробильные камеры обладают не только удобной гидравлической регулировкой, но и встроенной защитой от перегрузок: ударогасящие пружины защитят рабочие механизмы дробилки при случайном попадании недробимого куска. Да и сами била и отражательные плиты изготавливаются из хромистого чугуна, а для работы на самых прочных и абразивных материалах – из металлокерамики.
Увеличению ресурса работы бил способствует также особая конструкция ротора, благодаря которой била имеют целых 4 рабочих положения, изменяемые по мере их износа.
Износ бил из металлокерамики за 2 месяца работы

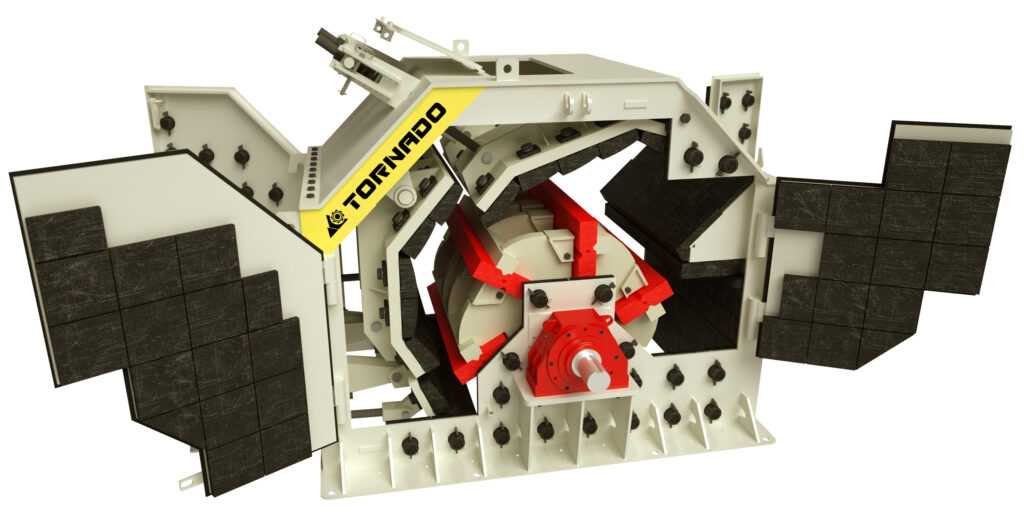

Система дробильных камер
3 последовательные камеры дробления с гидравлической регулировкой
- система дробильных камер с гидравлической регулировкой
- независимая регулировка каждой камеры
- каждая камера защищена от перегрузок ударогасящими пружинами
- конструкция стенок камеры усилена для работы с твердыми материалами
- все дробильные камеры оснащены взаимозаменяемыми отражательными плитами
Роторные дробилки Tornado спроектированы в качестве альтернативы последовательному дроблению на конусных дробилках среднего и мелкого дробления. В первой камере происходит дробление наиболее крупных фрагментов породы – аналог дробилки КСД. Во второй и третьей камерах продолжается дробление и упрочнение, материал доводится до крупности 0-40 мм. Вторая и третья камеры – альтернатива дроблению на дробилке КМД.
Таким образом, одна дробилка серии Tornado заменяет собой связку из двух конусных дробилок – среднего и мелкого дробления, в соответствии со следующей таблицей:
| Дробилки Tornado | Конусные дробилки |
| Тornado 100110 кВт | КСД 900 + КМД 90055+75 кВт |
| Тornado 150132 кВт | КСД 1200 + КМД 120075+75 кВт |
| Тornado 300315 кВт | КСД 1750 + КМД 1750160+160 кВт |
Применение дробилок серии Tornado помогает понизить затраты на транспортировку, монтаж, сопутствующее оборудование (конвейеры, промежуточные грохоты), шкаф управления. Помимо начальных вложений роторные дробилки Tornado снижают и эксплуатационные издержки: меньшее потребление электроэнергии, снижение трудозатрат на обслуживание оборудования, уменьшение простоев на обслуживание и подготовку к работе.
При всех вышеперечисленных преимуществах превышение затрат на расходные детали в размере 5-6 рублей на тонну является несущественным. Более того, с учетом необходимости обслуживать две конусные дробилки вместо одной Tornado, данное отличие сводится к нулю.
