Диодный мост генератора

Диодный мост: схема устройства

Хотя на разных авто устройство генератора может немного отличаться, общий принцип одинаков. Обычно диодные мосты генератора имеют 4 или 6 диодов, задачей которых является преобразование переменного тока в постоянный. В основе лежит двухполярный способ выпрямления.

Фактически, выпрямительные диоды генератора выступают шлюзом, пропускающим ток только в одном направлению. Получается, ток из бортовой сети автомобиля не имеет возможности попасть на обмотки статора.

Если говорить о неисправностях, диоды, расположенные на корпусе генератора, по тем или иным причинам перегорают. Как правило, диодный мост горит по разным причинам, среди которых можно отдельно выделить следующие:

• влага, масло, пыль и грязь, которые попадают на генератор в процессе эксплуатации;
• высокие нагрузки на генератор в момент «прикуривания» авто с разряженной АКБ, когда «плюс» и «минус» перепутаны и т.д.

Как откалибровать датчика приближения

Если например, при звонке экран не гаснет, или наоборот не включается когда телефон убирается от уха – то скорее всего датчик приближения работает не правильно.

Проверяем как он работает через инженерное меню

1. Заходим в приложение «Звонки» — вводим код *#899#.
2. Выбираем пункт «Manual test».
3. Листаем до вкладки «Device debugging» и выбираем пункт «Proximity sensor test».
4. Здесь проверяем как работает датчик, закрываем рукой верхнюю часть телефона, и если экран становится зеленым и значения света меняются – датчик приближения на Realme работает нормально.
5. Если тест не пройдет – возвращаемся назад и выбираем пункт «Калибровка».

Еще датчик можно проверить через приложение Sensor Box For Android. Выбираем «Proximity Sensor» и опять закрывает верхнюю часть телефона рукой. Значение должно быть равно 5 — это норма.

Также можно попробовать просто перезагрузить телефон, в большинстве случаев это помогает. Еще важный момент, если наклеено защитное стекло (особенно с цветной рамкой) или пленка — то в таком случае это может мешать датчикам и влиять на их работу

Обратите на это внимание

21.6.3. Снятие генератора 371.3701

Работу проводим на смотровой канаве или подъемнике. Пассатижами ослабляем хомут резинового воздухозаборника.

Снимаем воздухозаборник с патрубка защитного кожуха генератора.

Разъединяем вывод «61» генератора.

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к удлинителю вывода «30» генератора.

Головкой «на 17» отворачиваем гайку крепления генератора к натяжной планке.

Накидным ключом «на 19» отворачиваем гайку болта крепления генератора к кронштейну…

Генератор вынимаем из моторного отсека вниз.

В проушине задней крышки генератора установлены резиновая и металлические втулки.

Ключом «на 10» отворачиваем гайку изолирующей втулки удлинителя вывода «30» генератора.

…и внутреннюю изолирующие втулки.

Шлицевой отверткой отворачиваем два винта крепления защитного кожуха к генератору.

Снимаем защитный кожух.

Отсоединяем провод от вывода «61».

Ключом «на 10» отворачиваем удлинитель вывода «30».

Отсоединяем провод от регулятора напряжения.

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения и щеткодержателя.

Снимаем регулятор напряжения с щеткодержателем.

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания можно застопорить отверткой (не погните крыльчатку).

Снимаем с вала шайбу,…

Поддеваем отверткой и снимаем сегментную шпонку,…

…под которой расположена шайба без шпоночного паза.

Ключом «на 10» отворачиваем гайку крепления клеммы конденсатора.

Снимаем клемму и, отвернув крестообразной отверткой винт, демонтируем конденсатор.

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Головкой «на 10» отворачиваем четыре гайки стяжных болтов.

Снимаем переднюю крышку.

Для замены подшипника ключом «на 8» с наружной стороны крышки отворачиваем четыре гайки винтов крепления пластин.

Снимаем пластины с винтами.

Инструментальной головкой подходящего размера (или отрезком трубы) выпрессовываем подшипник из крышки.

На валу ротора расположено упорное кольцо.

Наворачиваем на резьбу вала гайку, зажимаем ее в тиски и рывком снимаем заднюю крышку со статором.

При затруднении в снятии ротора постукиваем по его торцу выколоткой из мягкого металла через окно регулятора напряжения.

Разъединяем ротор и статор.

Съемником спрессовываем подшипник с вала ротора.

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

Поддеваем отверткой и снимаем статор.

Снимаем выпрямительный блок.

Вынимаем из выпрямительного блока контактный болт.

Предварительные проверки

Перечисленные выше явления — внешние проявления неисправностей. Например, автомобиль так ведет себя при выработавшем ресурс или неисправном аккумуляторе.
Первичная диагностика исправности осуществляется по соответствующей иконке дисплея бортового компьютера (стилизованный аккумулятор с клеммами), которая не светится или мигает при работающем двигателе. Ее отключение свидетельствует о том, что питание потребителей переведено с аккумулятора на генератор.

Восстановление нормального технического состояния электрооборудования автомобиля начинается с локализации места неисправности. С учетом этой особенности перед тестированием моста предварительно проверяется натяжение ремня генератора, исправность реле-регулятора, напряжение на аккумуляторной батарее и отсутствие оксидации клемм электрической цепи.

1 место — самые частые неисправности видеорегистраторов — проблемы с флеш-картой

Они могут проявляться следующим образом — пишет ошибку «Нет флеш-карты», «No flash card», «Вставьте карту памяти», «Замените карту памяти» и т.д. Также может просто  мигать значок флеш-карты и запись не начинается. При этом часто водитель даже не знает об этой проблеме. Наверное из-за этого многие автолюбители ездят с включенным экраном видеорегистратора — чтобы контролировать процесс записи.

Причины неисправности:

• контакты слота для карты памяти не обеспечивают хорошего соединения
• вышла из строя
• флешка неправильно отформатирована.

Устранение неисправности:

• чистка и выправление контактов слота карты памяти
• замена слота
• форматирование флеш-карты в формате FAT32.

Всегда с Вами, Мастер Пайки.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы. Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

READ Как подключить ресивер к телевизору haier

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

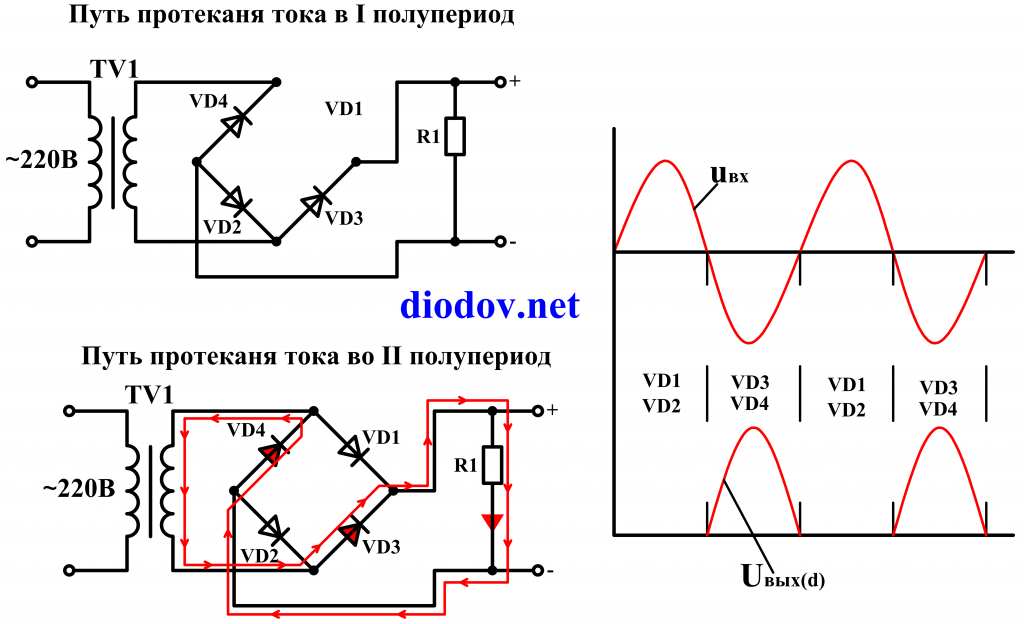

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру. Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Преобразовать переменный ток в постоянный поможет диодный мост – схема и принцип действия этого устройства приводятся ниже. В обычной осветительной цепи течет переменный ток, который 50 раз в течение одной секунды меняет свою величину и направление. Его превращение в постоянный – достаточно часто встречающаяся необходимость.

Как отключить цифровое благополучие

Сейчас почти во всех последних сборках прошивок разработчики включают пункт «Цифровое благополучие и родительский контроль». Некоторым пользователям это приложение от Google вовсе не нужно, так как оно в фоновом режиме постоянно собирает данные об использовании Android, строит графики и расходует ресурсы устройства. Поэтому, если вы не используете Цифровое благополучие или не даете детям свой смартфон под «Родительским контролем», то эту опцию можно отключить.

1. Заходим в системные настройки.
2. Листаем до пункта «Цифровое благополучие», открываем его.
3. В верхнем правом углу нажимаем по трем точкам.
4. Выбираем пункт «Управление данными» — отключаем «Использование устройства за день» — закрыть доступ.
5. В меню «Доступ к данным об использовании» выбираем «Цифровое благополучие» и отключаем его. Готово.

Проверка

С помощью мультиметра проверить исправность очень легко. Нужно:

• Положительный щуп мультиметра приложить у плюсовой диодной шине;
• То же проделать с отрицательным щупом и выводом диода «-»;
• Эта проверка при исправности диодного моста должна выдать близкие к бесконечности показания. Если это не так – есть неисправности, нужна замена;
• Теперь меняем щупы местами (прикладываем плюс к минусу и наоборот) ;
• Смотрим на показания. При исправном узле показания должны быть несколько сот Ом;
• Чтобы проверить дополнительный диод, производят те же действия, что описаны выше.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания. Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно. Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания.

То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А

Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

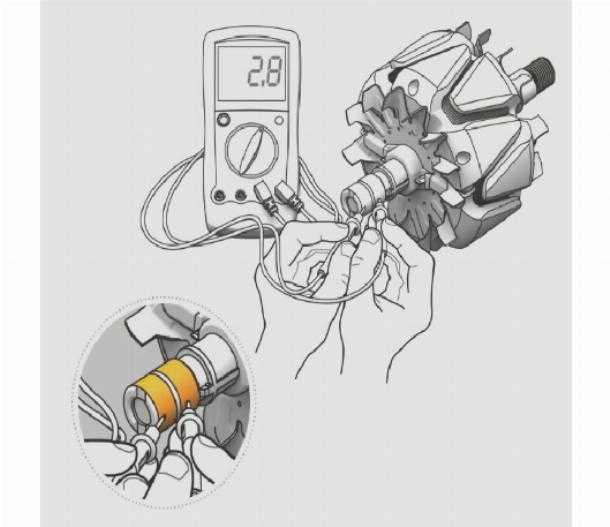

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

Плюсовой щуп мультиметра подключаем к диодной шине.
Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
Но это не все

Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

 Загрузка …

Как пополнить турецкий кошелек в Steam для пользователей из России?

После изменения страны в профиле становится актуальным вопрос, а как же пополнить турецкий кошелек в Стиме, если у меня нет банковской карты Турции? Все просто. Мы предлагаем несколько способов решения этой проблемы:

• Вариант первый: воспользуйтесь сайтами-посредниками, которые предлагают услуги по пополнению баланса Steam в любой валюте. Самые популярные из них:
• Вариант второй: купите подарочную карту Steam для Турции. Сделать это можно здесь:
  • ggsel.com

• Вариант третий: обменяйте скины из игр на пополнение кошелька Стим турецкими лирами. Сделать это можно с помощью сервисов:

Ремонт и замена диодного моста

Поскольку устройство выпрямителя простое, а стоимость узла целиком невысокая, выбор ремонта или замены диодов зависит преимущественно от наличия свободного времени у автолюбителя:

• снимать узел выпрямителя придется в любом случае;
• замена генератора своими руками обойдется немного дороже, зато осуществляется быстрее;
• выбивание и запрессовка новых диодов дольше по времени, но дешевле материально;
• если влага попадает на узел выпрямителя регулярно, проще снять диодный мост и вынести его в отдельный узел под капотом, защитив самодельным корпусом, так как исправная бортовая сеть стоит потраченного времени.

Основной ошибкой при замене «подковы» выпрямителя генератора является замыкание двух пластин болтом. Этот крепежный элемент переставляется со старого диодного мостика, а изолятор остается в квадратном посадочном отверстии. Его необходимо извлечь и перенести на новое место эксплуатации перед тем, как заменить диодный мост.

На трех винтах крепления обмоток статора имеются диэлектрические прокладки (гетинакс или текстолит). Четвертый винт без подобной шайбы крепится в специально предназначенное для него отверстие, поэтому лучше запомнить его расположение перед тем, как снять.

При покупке диодов «с рук» на рынке или после установки комплекта полупроводниковых приборов из собственных запасов может быть выявлена их неисправность:

• в холодном состоянии диод «прозванивается» нормально (сопротивление 500 – 700 Ом в одну сторону, бесконечность в противоположном направлении);
• после запуска ДВС при нагревании мостика диод «пробивается», не отсекает отрицательное значение напряжения.

Поэтому перед тем, как проверить диодный мост генератора мультиметром, лучше производить в нагретом до 50 – 80 градусов состоянии.

Инструменты и материалы

Чтобы снять генератор ВАЗ 2114, нужно приготовить следующие инструменты:

• гаечный ключ на «10» и «13»;
• рожковый ключ на 17х19;
• монтировку;
• головку на «15».

Следует приготовить ветошь для очищения поверхностей от загрязнений.

Этапы

Процедура снятия включает в себя такие этапы:

1. Сначала нужно снять защиту с двигателя.
2. Далее следует ослабить натяжной ролик ремня привода, надетый на шкив.
3. Затем сначала откручиваем верхний крепежный болт генератора, а потом нижний.
4. Освобождаем крепление компрессора кондиционера.
5. Снимаем ремень привода со шкива и демонтируем генератор, сдвигая его в правую сторону ближе к аккумулятору.
6. Окрутив болт крепления компрессора кондиционера, подвешиваем устройство.
7. Выкручиваем болты крепления генераторной установки.
8. Отсоединив клеммы генератора, снимаем его для ремонта.

Источники

• https://SwapMotor.ru/ustrojstvo-dvigatelya/diodnyj-most-generatora.html
• https://carnovato.ru/kak-proverit-diodnyiy-most/
• https://AutoManya.ru/sovety/zamena-shchetok-generatora.html
• https://AutoManya.ru/lada-drugoe/priznaki-neispravnosti-diodnogo-mosta-generatora.html
• https://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-diodnyy-most-generatora/

Подскажите марку диодов в генераторе

Есть проблема: сгорел 1 диод в выпрямителе генератора (тот, который в основной цепи, то есть от обмотки к выходу генератора, то есть цепь «30»). Заменять весь выпрямительный блок — а где же я такой найду. Заменять весь генератор тоже влом.

ВАЗ-21093 инж. GM Генератор ISKRA AAK5102 14v 80A 11.201.440 Made in Slovenia

Теоретически, я готов даже не разбирать сам выпрямительный блок, а отпаять контакт от сгоревшего (с огоньком горел, сам видел пламя 3 см) диода и поставить новый диод даже снаружи генератора.

Вопросы: 1. Можно ли так «сфинтить»? 2. Какой диод подойдет? (там стоят диоды в виде «таблетки» высотой около 5 мм, диаметр не более 10 мм, ножки около 2мм диметром вверх и вниз по одной оси) 3. Есть ли «сопутствующие» проблемы? (например, охлаждение?)

Обсуждение закрыто модератором

Re: Подскажите марку диодов в генераторе *Да не парься!Купи готовый мост!

Он же написал «генератор Искра» *ты попробуй найти на этот генератор диодный мост

Спасибо за совет про КЭМП посмотрю Сегодня забыл глянуть по дороге домой.

Поищи мост в КЭМПе *я там видел какие-то запчасти на генераторы «Искра»

Не знаю, но можно купить мост от нашего генератора и выломать диод — мостов навалом в продаже. Внешняя установка. так диоду радиатор нужен.

Re: Не знаю, но Похоже мы только вдвоём и остались? ;-))

Так «обычный» мост на 55А, а мой то на 80А.

Ну а радиатор же тоже можно присобачить.

Уж больно не охота морочиться с новым генератором — сначала фиг найдёшь, потом от цены фиг «отойдёшь».

Ну и возьми на 55А Если на машине нет лишних потребителей на эти 25А, то и обычный потянет. 80А это максимальный ток, который может выдать генератор, и совсем не факт, что такой ток от него потребуют. Я бы попробовал просто присобачить всю подкову от 12-го генератора или поискать в Чипе и Дипе диод с нужной полярностью на корпусе (и током) под резьбу М8 или М8 и вкрячить его в свободную дырку в кузов(толстый провод к нему needed от вывода обмотки) — такой ток уже не фокус. Типа такого: https://www.chip-dip.ru/shop/article.xtml? >

Ну диод ты нашел — «на все времена» * я порадовался

Схема сборки из диодов

Выражение «мост из диодов» происходит от слияния двух слов, подчёркивающих принцип работы устройства. Под этим словосочетанием понимается электрический прибор, служащий для преобразования переменного тока в пульсирующий. Состоит он из четырёх диодов, образующих соединение по схеме Гретца. Переменное электрическое напряжение представляет собой гармонический сигнал, амплитуда которого изменяется по синусоидальному закону во времени. Условно его можно представить в виде отрицательных и положительных полуволн. При подаче сигнала на вход диода через него может пройти только одна полуволна, в результате чего на выходе направление тока станет односторонним.

Для создания полноценного выпрямителя схема диодного моста должна обеспечивать преобразование как положительной, так и отрицательной составляющей сигнала. Если диоды подключить по схеме Гретца, то в каждый полупериод волны ток сможет протекать только через два элемента. То есть устройство будет поочерёдно выпрямлять каждую полуволну. При подаче на вход моста переменного напряжения в тот момент, когда сигнал будет описываться положительной составляющей, диоды VD2 и VD3 будут для него открыты, а VD1 и VD4 заперты. При смене полярности состояние выпрямителей изменится, ток потечёт через VD4 и VD1, в то время как VD3, VD2 окажутся закрытыми.

В итоге форма сигнала станет постоянной, так как на выходе устройства практически не будет промежутка времени, при котором напряжение будет равно нулю. При этом частота выходного сигнала увеличится вдвое. Например, если на устройство подать напряжение 220 в из электросети, то на его выходе получится постоянный ток с частотой 100 Гц. Это пульсирование считается паразитным, мешающим работе электронных узлов, поэтому в электрических схемах выход прибора подключается к электролитическому конденсатору, сглаживающему пульсации. Такая схема применяется в однофазных сетях, в трёхфазных же используется шесть диодов, работающих попарно (по аналогии со схемой Гретца).

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

• Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
• На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
• Если конструкция моста, разборная, то узел откручивают.
• От генератора отсоединяется плюсовая клемма.
• Проверяется способ крепления минуса. Если клемма независимая её отключают.
• После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Как проверить диодный мост Ваз 2110 — пошаговая инструкция

Лично я знаю несколько способов проверки диодного моста Ваз 2110. С помощью:

1. тестера
2. лампы

Ниже я опишу каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальные мы опишем ниже.

Как проверить диодный мост Ваз 2110 с помощью мультометра

1. Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
2. Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
3. Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами. При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении.
4. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Как проверить диодный мост Ваз 2110 при помощи лампочки

Еще один способ проверки диодного моста Ваз 2110 при помощи лампочки без демонтажа блока. Для этого:

 Снимите защитный кожух генератора.
Проверьте на работоспособность всю цепь диодов, для этого подключите лампочку (1..5, 12 В) одним концом к минусу на АКБ, вторым – к плюсу клеммы «30». Если лампа загорелась, в цепи есть короткое замыкание, следовательно, один или несколько диодов в ней неисправны, осталось только определиться какие (положительные или отрицательные)

Эта информация подскажет знающему автовладельцу, на что обратить свое внимание, чтобы установленный на место неисправного рабочий диодный мост генератора тоже не сгорел. Итак, первой проверим отрицательную группу, для этого соединим минус лампочки с корпусом генератора, а плюс – с одним из крепежных болтов диодного моста

Если лампочка загорится (постоянно или будет моргать), значит, имеет место короткое замыкание либо вентилей, либо витков обмотки статора.
Переходим к плюсовым диодам. Соединяем плюс аккумуляторной батареи через нашу лампочку с зажимом генератора «30», а минус подводим к одному из болтов крепления выпрямительного блока. Загоревшаяся лампочка – явный признак присутствия короткого замыкания.
Последний этап – диагностика дополнительных диодов. Оставляем минус аккумуляторной батареи на одном из болтов крепления моста диодов, а ее плюс через лампу подводим к выводу генератора «61». Излучающая свет лампа опять же свидетельствует о присутствии замыкания в данной группе диодов.

Заключение

Точная диагностика исправности диодного моста автомобильного аккумулятора не относится к технически сложным процедурам. Работа осуществляется с помощью простейших технических средств (лампочка и три провода, бытовой мультиметр) и проводится в условиях гаража автолюбителем с минимальным опытом. Процесс проверки не отнимает много времени автовладельца, а ее выполнение позволит обойтись без визита на станцию технического обслуживания и в ряде случаев дает возможность обосновано отказаться от покупки нового моста или даже генератора в сборе. Знание методики и особенностей диагностики снижает расходы на ремонт.
