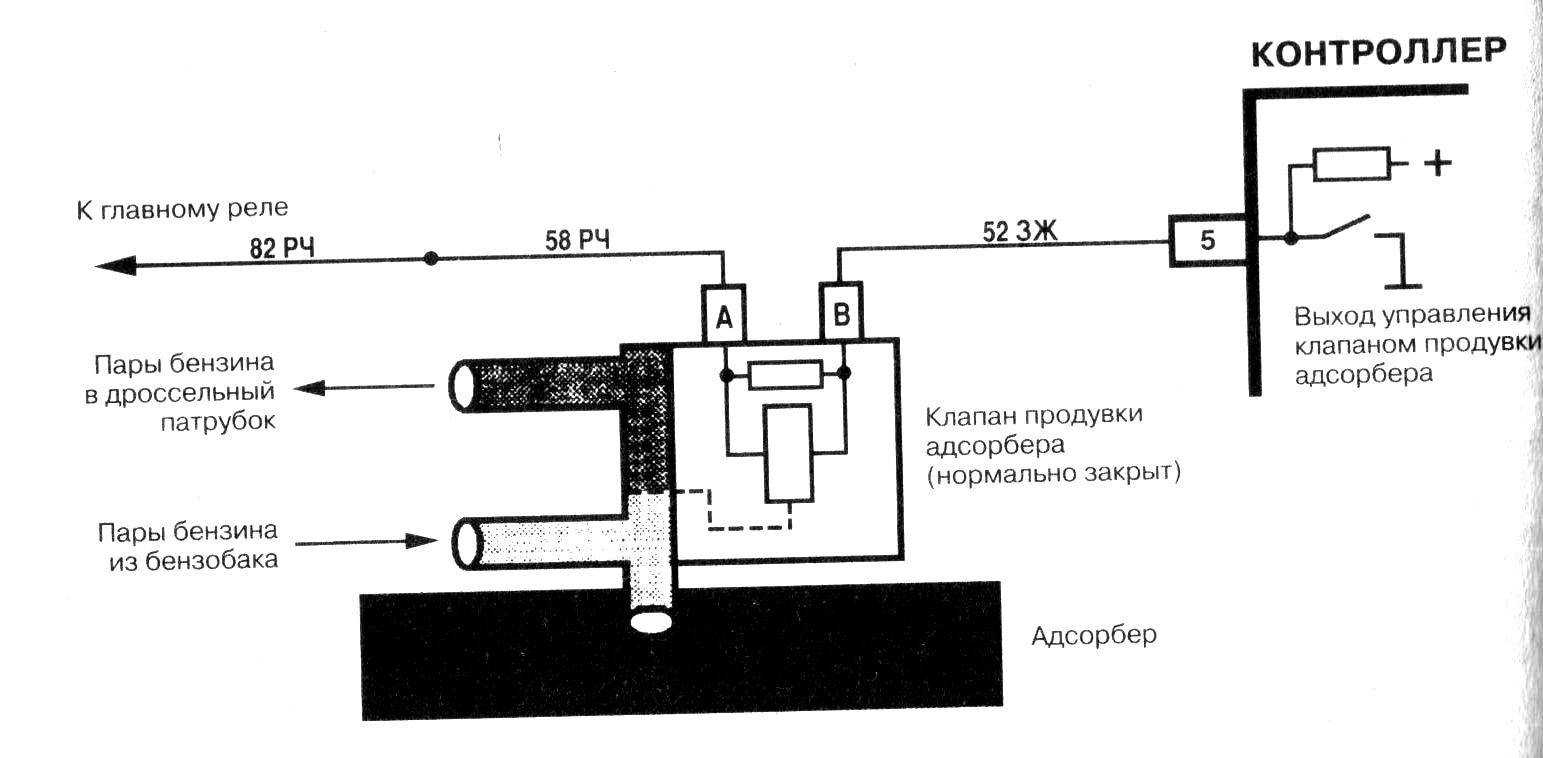

Схема подключения адсорбера ваз 2114 8 клапанов

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише. Однако, как проверить клапан адсорбера на наличие поломок? Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой.

Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Замена адсорбера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Адсорбер — ставился не на все автомобили семейства Самара 2, вот к примеру если взять старые ВАЗ 2115 с карбюраторными двигателями ещё, то на них он не использовался, но хотя данная деталь можно сказать даже полезна для автомобиля, потому что она действительно не пускает пары бензина на улицу, а сразу посылает их в двигатель автомобиля на догорание, вот к примеру если брать старые автомобили, ВАЗ 2109 карбюратор например, то там все пары бензина вместо того чтобы уходить в двигатель на догорание, выходят сразу же на улицу и загрязняя в связи с этим атмосферу нашей страны.

Примечание! Чтобы поменять адсорбер, возьмите набор инструментов с собой в котором у вас будет находиться: Отвёртка и небольшой гаечный ключ, или ещё лучше накидную головку найдите вместе с воротком или же удлинителем, просто головкой грани труднее сорвать, да и быстрее болт отвернёте!

Где находится адсорбер? На Самарах 2 в отличии от автомобилей семейства ВАЗ 2110, адсорбер расположен в правой части автомобиля (По его ходу) и исключительно только под капотом, поэтому если вы хотите данный агрегат увидеть, то в таком случае открывайте капот у автомобиля и ищите большую чёрную бочку, для наглядности поглядите на фото чуть ниже, на данной фотографии местоположение адсорбера указано красной стрелкой.

Когда нужно менять адсорбер? Его нужно менять при выходе его деформации (Уронили его к примеру или что то попало в него), а так же при естественном выходе его из строя (Имеется ввиду от времени), понять его выход из строя можно, рассмотрим все возможные признаки, во-первых давление будет скапливаться излишнее в бензобаке (Понять это очень легко, при откручивании крышки у бензобака будет происходить шипение как будто вы открываете какую то газировку, при этом обнаружение данного шипения следует сразу же начать искать проблему в системе улавливания паров бензина, так как если не устранить её вовремя, то бензобак в таком случае может даже повредиться или же выбьет крышку у него и если вы её не найдёте, то поедете в автомагазин за новой), во-вторых плавать обороты возможно будут.

Примечание! Если все вышеперечисленные неисправности с вашим автомобилем наблюдаются, тогда вам следует проверить работоспособность адсорбера, для этого вам понадобиться отвёртка и спичка с тряпочкой, при помощи отвёртки вам нужно будет ослабить хомут который удерживает шланг идущий от клапана адсорбера на коллектор и отсоедините после этого данный шланг (Отсоединять нужно только с одной стороны, а снимать полностью шланг не нужно) и заткните его отверстие с помощью спички и тряпочки и оставьте это всё на 2-3 дня, если симптомы не пропадут и обороты плавать всё равно будут, тогда покупайте в автомагазине адсорбер и меняйте его на новый! (Для наглядности чуть ниже изображена схема, системы улавливания паров бензина и тот самый шланг который вам нужно будет заглушить, указан красной стрелкой)

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

Примечание! К адсорберу подсоединяется колодка проводов, а с ней вам придётся работать, внутрь колодки не должна будет попасть грязь (Следите за этим) а так же влага, поэтому чтобы защитить данную колодку от короткого замыкания (Вдруг вода в неё попадёт), рекомендуем вам в начале операции скинуть клемму минус с АКБ, если вы не знаете как это сделать, то в таком случае прочтите статью под названием: «Замена аккумулятора на ВАЗ», в пункте 1 той статьи всё сказано!

Снятие: В его снятии нет ничего сложного, вам нужно будет лишь при помощи отвёртки ослабить хомуты подходящих к нему шлангов (Всего шланга 2, вы их прекрасно ещё на фото ниже можете видеть, они красными стрелками указаны) и после чего отсоединить эти шланги от него, когда шланги будут отсоединены нажмите ещё на защёлку которая удерживает колодку проводов (Указана синей стрелкой) и отсоедините колодку, после её отсоединения ослабьте немного болт который стягивает хомут который в свою очередь удерживает адсорбер на одном месте (Болт хомута вы можете видеть на маленьком фото), ну и после чего вы можете беспрепятственно снять адсорбер и заменить его на новый.

Установка: Установка нового агрегата происходит точно так же как и его снятие, просто все операции вам нужно будет проделать в обратном порядке снятию.

Vaz-Russia.ru

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понимать, что же такое адсорбция. Так вот, это некий процесс, за счет которого осуществляется поглощение жидких и твердых газообразных веществ. Ярким примером этому могут послужить первые в мире противогазы, где в роли адсорбера выступал Активированный уголь. В автомобиле ВАЗ-2114 адсорбером выступает примерно такое же устройство, только его конструкция стала намного сложнее. Автомобильный адсорбер сегодня – это пластиковый корпус, внутри которого имеется специальный наполнитель, способный улавливать пары бензина, защищая тем самым атмосферу от загрязнения. Но данная деталь на ВАЗ-2114 этим не ограничивается. Дело в том, что в состав адсорбера также входят различные клапаны и патрубки.

Адсорбер не оказывает вообще никакого влияния на расход топлива, поскольку основной ее целью является повышение экологичности автомобиля. По мере того, как опустошается бензобак, пары топлива поднимаются вверх по горловине, после чего попадают в сепаратор. В этом месте она опять приобретают жидкое состояние, в результате чего возвращаются в бак. Часть паров, которой так и не удалось конденсироваться, попадает в вышеуказанный адсорбер. Последний, кстати, заполнен все тем же Активированным углем, предназначенным для поглощения вредных газов. Весьма примечательно, что этот процесс происходит при выключенном двигателе.

Дело в том, что во время работы мотора адсорбер постоянно продувается за счет специального клапана, а значит, в выхлопной системе сжигаются абсолютно все газы. Отсюда следует, что основной целью адсорбера является нейтрализация паров бензина.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  ГБО третьего поколения, особенности конструкции, установка и подключение

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Все признаки неисправности адсорбера. Факты и на что следует обратить внимание

Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было. Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер). Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.Признаки неисправности адсорбера различны. Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы.. Так, одним из признаков, что адсорбер вышел из строя, может быть чрезмерное давление в бензобаке. Скапливаются пары, которым попросту некуда деваться из системы (они при незапущенном двигателе не отходят через адсорбер). Проверка происходит просто: открываем крышку бензобака и, если слышно характерное шипение, то там скопилось достаточно паров, могущих повредить атмосфере. При этом, легкое шипение все же следует принимать за норму, так как по современным эко нормам топливные системы в автомобилях должны быть герметичными, удерживать в себе пары бензина, предотвращая попадание в атмосферу. Если у вашего движка при прогреве до 60°C на холостых реально падают обороты (так, что двигатель в движении глохнет), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.Признаком, что адсорбер или его клапан вышли из строя, может служить, что двигатель тупит в разгоне. Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени. Чем грозит?Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение

А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива

А это уже может сказаться на стабильности работы всего движка.Как заменить?Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным». AutoFlit.ru

Как отремонтировать адсорбер и клапан

Сходу необходимо отметить, что и адсорбер и клапан почти всегда ремонту не подлежат, соответственно, их необходимо поменять на подобные новые узлы. Но что касается адсорбера, то в неких случаях с течением времени в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электрический клапан системы EVAP. Тление поролона происходит по очевидным причинам — от старости, неизменных перепадов температур, воздействия воды. Можно попробовать поменять поролоновый сепаратор адсорбера. Но это можно сделать не со всеми агрегатами, некие из их являются неразборными.

Если проржавел либо прогнил корпус адсорбера (обычно также от старости, перепада температур, неизменного воздействия воды), то его можно попробовать отреставрировать, но лучше не испытывать судьбу, и поменять его на новый.

Проверка клапана при помощи самодельной контрольки

Подобные рассуждения справедливы и для электрического клапана системы улавливания паров бензина. Большая часть этих агрегатов являются неразборными. Другими словами, электрическая катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции либо разрыв обмотки) поменять ее на новейшую не получится. Аналогично и с возвратимой пружиной. Если она ослабела с течением времени, то можно попробовать поменять ее на новейшую, но сделать это выходит не всегда. Но невзирая на это, все таки лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтоб избежать дорогостоящих покупок и ремонтов.

Некие автолюбители не желают уделять внимание ремонту и восстановлению системы улавливания паров бензина, и просто «глушат» ее. Но таковой подход не является оптимальным

Во-1-х, это вправду оказывает влияние на экологию, и в особенности это приметно в больших мегаполисах, которые и так не отличаются чистотой среды. Во-2-х, если система EVAP будет неправильно работать либо не работать совсем, то временами из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить так почаще, как большая температура будет в объеме бензобака. Такая ситуация небезопасна по нескольким причинам.

Во-1-х, нарушается плотность крышки бака, у которой с течением времени нарушается уплотнитель, и автолюбителю наверное придется временами брать новейшую крышку. Во-2-х, пары бензина не только лишь имеют противный запах, да и вредоносны для организма человека. А это небезопасно при условии, что машина стоит в закрытом помещении с нехороший вентиляцией. Ну и в-3-х, топливные пары просто взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то появляется пожароопасная ситуация с очень грустными последствиями. Потому не надо «глушить» систему улавливания топливных паров, заместо этого лучше поддерживать ее в работоспособном состоянии и смотреть за адсорбером и его клапаном.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

• поменять пробку бензобака на негерметичную;
• заглушить подающие и отводящие патрубки;
• зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Причины неполадок адсорбера на ВАЗ

Но в случае с ВАЗ 2114, у которого мотор инжекторный, все сложнее. Однако снимать абсорбер смысла нет. Плюсы, которые имеет абсорбер ВАЗ, в снижении вредных выбросов в атмосферу, на этом они и заканчиваются. А высокая стоимость и то, что он может мешать более важным деталям в подкапотном пространстве, становятся в основном поводом для удаления прибора. Зачем некоторые водители идут на это непростое решение?

В основном прибор им просто не нравится, но это не довод. Опытные автолюбители снимают его при возникновении неисправностей, чтобы не тратиться на новый. Убирается он просто. На шланг от сепаратора надевают фильтр тонкой очистки (обычно от карбюратора ВАЗ 2108), в таком случае пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, чтобы ЭБУ не включал Check Engine.

В крышке бака лучше просверлить отверстие в 2 мм, чтобы сделать вентиляцию, как на карбюраторном моторе. В противном случае бак может не выдержать либо внешнего, либо внутреннего давления. Чаще всего в баке возникает разрежение и его сминает, как пустую жестяную банку. Многие автолюбители рассказывают об этом в назидание начинающим. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоединяем колодку вместе с проводами, а также шланг для подачи бензина в узел дросселя. Продувной клапан удаляем, шланг выхода паров топлива снимаем от сепаратора. Кронштейн адсорбера установлен на 3 болта, которые необходимо открутить, а кронштейн аккуратно снять. Новый прибор устанавливают на то же специальное крепление, а шланг подачи паров топлива соединяют с клапаном продувки. Запомните: меняя адсорбер, надо менять все патрубки от него.

Не забудьте и то, что инспектор ДПС и персонал станции техосмотра могут уличить вас во вмешательстве в конструкцию машины, тогда технический контроль пройти не удастся. Прислушайтесь к советам опытных автолюбителей, следите за своим автомобилем, будьте вежливы на дороге, тогда любая поездка принесет только хорошее настроение.

Адсорбер, пришедший с английского термин, обозначающий деталь транспортного средства, отвечающую за поглощение продуктов горения жидкими (твердыми) телами в специальной емкости. Адсорбер ВАЗ 2114 (кто-то называет абсорбер) в качестве поглощающего элемента использует активированный уголь, именно им наполнен отечественный образчик.

Адсорбер является комплексным механическим сочленением, продается и ставится на машину, согласно комплекта, из следующих элементов:

• сам адсорбер;
• клапан продувки;
• гравитационный клапан;
• сепаратор паров;
• трубки: паропровода, клапана, адсорбера;
• трубка слива топлива;
• дополнительные шланги.

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

Бывает так, что поломки нет, осмотрев визуально патрубки, вы можете обнаружить, что все целое и работает, просто один патрубок слетел со своего места, в данном случае, необходимо поставить его на место и затянуть хомут.

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

1. Обесточиваем машину, отсоединяем штекер КПА.
2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.
3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют. Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

• покопаться в ЭБУ (перепрошить);
• герметизировать патрубки, ведущие к нему;
• заменить пробку бака (нужна негерметичная).

1. Адсорбер ваз 2114 важная деталь, удалять его не стоит.
2. Как заменить деталь, определить ее поломку и попытаться отремонтировать вы теперь знаете, потому лучше сделать именно это.
3. Если решили удалять помните, теперь экологичность машины «Евро 1», позже с этим могут возникнуть проблемы.
