Признаки неисправности клапана адсорбера(абсорбера)
По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер
Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя
Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.
Назначение и принцип работы клапана продувки адсорбера
Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы
Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы
Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.
Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.
Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.
Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.
READ Как установить программу глобус на компьютер
Неисправности клапана адсорбера и их устранение
Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.
Как проверить работоспособность клапана продувки адсорбера?
Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.
При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.
Клапан абсорбера можно отрегулировать.
Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.
Однако, как проверить клапан адсорбера на наличие поломок?
Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.
Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении
Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера»
Признаки, по которым можно механически определить неисправность клапана адсорбера:
Обратный клапан топливной системы
Любой обратный клапан в любой гидравлической системе служит для того, чтобы обеспечивать движение жидкости по магистрали только в одном направлении. Это может быть необходимо во многих случаях, но применительно к топливной системе, обратный клапан предотвращает слив неиспользуемого топлива из топливопровода в бак. По разным причинам, но суть такая. Это касается как бензиновых моторов с карбюратором, инжекторных двигателей, так и систем питания дизельных двигателей.
Видеоролик о работе обратного клапана
Конструктивно,” чаще всего обратный клапан устроен предельно просто — это шариковый клапан с точно откалиброванным седлом из мягкого металла. Клапан пропускает топливо беспрепятственно в одном направлении, в то же время топливо не может поступать обратно в бак, запирая клапан своим собственным давлением. Элементарное устройство, ничего сложного, но иногда его неисправность или банальное отсутствие приводит к серьезным неполадкам. Часто путают редукционный клапан и обратный, а это абсолютно разные вещи. В дизельных и в инжекторных двигателях, где для работы системы питания необходимо давление, редукционный клапан отвечает за стабильное давление, тем не менее он работает в паре с обратным клапаном. Все проблемы логично решать по мере их поступления, поэтому этим мы и займемся.
Работа регулятора на разных режимах
Принцип работы РТД
Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.
Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.
На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.
На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.
При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.
Проверка
Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.
Инспекция проводится следующим образом:
- На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
- Он прикрыт пробкой, которую вам необходимо открутить;
- На днище этой пробки есть кольцо, компенсирующее расстояние;
- При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
- Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
- Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
- Зажмите шланг хомутом и начинайте проверку;
- Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
- Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
- Теперь проверьте показания, только уже без вакуумного шланчика;
- Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.
Статья в тему: Снимаем, проверяем (3 способа) и заменяем диодный мост на ВАЗ 2114
Процесс замены на 16-ти клапанной ВАЗ-2112
Если регулятор всё же неисправен, его замену проводим в таком порядке:
- Отключаем минусовую клемму от аккумуляторной батареи для противопожарной безопасности.
- Далее снижаем давление в топливной системе, путём откручивания гайки, которая фиксирует топливопровод и РДТ между собой.
Во избежание разлива топлива, подложите ветошь.
Демонтировать болты придётся при помощи шестигранников.
При демонтаже соблюдайте аккуратность.

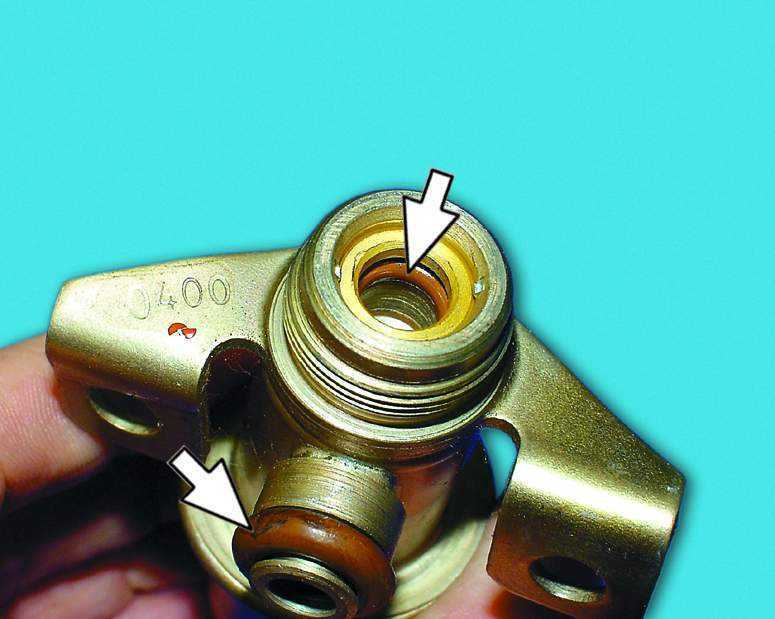

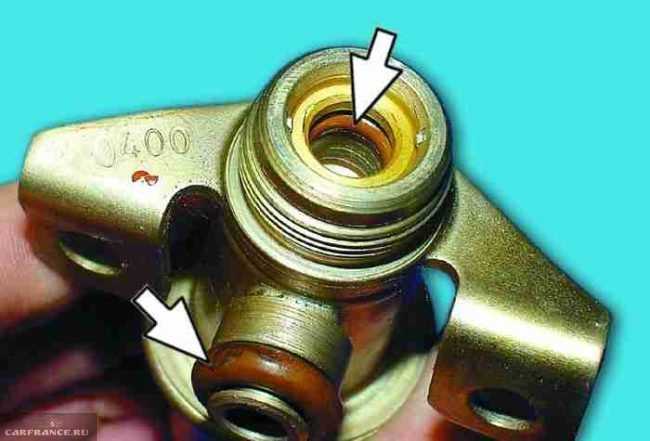

При подключении уделите должное внимание состоянию уплотнительных колец. Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин
Внимание! Перед тем как установить новый регулятор, смажьте уплотнительные кольца бензином, так они дольше сохранят свою эластичность и будут наименее подвержены возникновению трещин
Признаки неисправности РДТ?
Понять, то, что регулятор не выполняет свои функции, можно по поведению автомобиля, и они выражаются в следующем:
- Когда все системы исправны, могут наблюдаться перебои в работе двигателя на холостом ходу . Вы увидите не стабильную работу на холостых оборотах. А в отдельных случаях двигатель может полностью заглохнуть при работе на холостом ходе, также начать троить.
- Коленчатый вал вращается то с повышенной, то с пониженной частотой .
- Приемистость и динамика двигателя существенно снизилась , и для того, чтобы набрать необходимые обороты требуется сильнее воздействовать на педаль газа.
- Появляются провалы и дёргается при разгоне, от чего сильно растёт расход топлива.
- Не часто встречается, но иногда бывает, что двигатель запускается не с первого раза.
Объединяет все эти причины одно: топливный насос во время работы выдаёт в систему намного больше бензина, чем требуется, вследствие чего оно не прогорает полностью от чего и растёт расход бензина.
Проверка регулятора давления топлива
Если вы проверили и уже уверены, что ДУТ (датчик уровня топлива – прим.) у вас исправен, однако расход топлива и иные неполадки, указывающие на него у вас просто налицо, то необходимо в первую очередь проверить регулятор, следующим образом:
Откручиваем пробку штуцера, которая предназначена для контроля давления топлива
Обратите внимание, что если оно потеряло свою эластичность, на нём есть трещины и другие повреждения, оно нуждается в замене

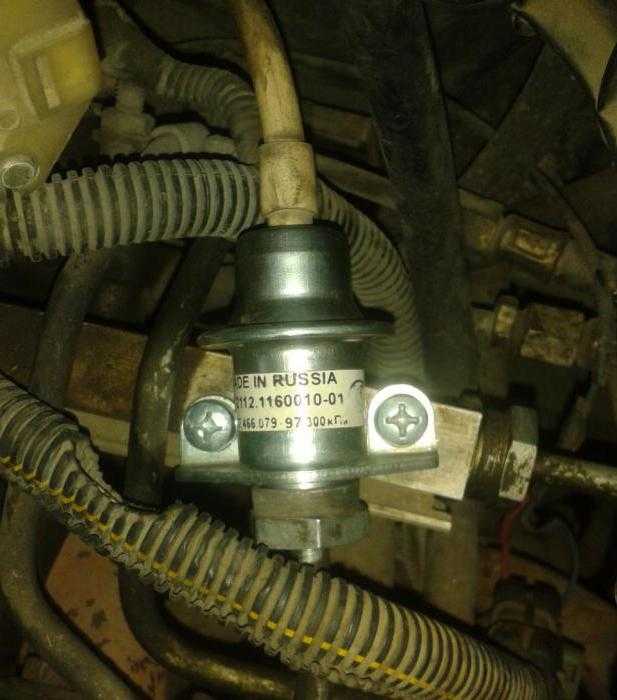

Расположение пробки штуцера на редакционной машине (правда, наша 8-ми клапанная)
Обратите внимание на состояние уплотнительного кольца внутри
Этот элемент также стоит проверить на исправность.
При подключении манометра убедитесь в герметичности всех соединений.
В магазинах, цена на новый РДТ составляет в пределах 300-600 рублей , такой разброс в цене получается о наличии большого количества аналогов от различных производителей.
Способы диагностики неисправности
Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.
Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.
Бывалые автолюбители проводят замер в следующей последовательности:
- вечером подключают манометр;
- машину сначала заводят, потом глушат;
- утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.
Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.
Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.
Почему ОКДТ не работает
Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.
Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.
Как измеряют давление в топливной рампе
Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.
При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом
С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом
Меряют давление в нескольких режимах.
| Номер измерения | Режим | Нормальное давление |
| 1 |
При включенном зажигании |
Не ниже 3 атм. |
| 2 |
Холостой ход |
2,5–2,7 атм. |
| 3 |
Пережата трубка «обратки» |
Больше 6 атм. |
| 4 |
Нажата педаль газа |
Снижается при перегазовки от 3 до 2,5 атм. |
Как решить проблему?
Необходима новая прокладка электробензонасоса. Заменить ее очень легко. Сперва нужно сбросить давление в системе питания инжектора. Для этого необходимо завести двигатель и вынуть на работающем моторе предохранитель, отвечающий за насос. Через пару секунд машина сама заглохнет. Далее нужно открыть багажник и ключом на 7 открутить по порядку болты крепления погружного насоса. Он представляет собой цельную конструкцию, объединяющую фильтр грубой очистки, указатель уровня бензина, топливные магистрали, противоотливной стакан и крышку.
После того, как открутили все восемь болтов, нужно вынуть насос, сняв фишку проводов. Будьте внимательны — при извлечении может застрять указатель уровня топлива (он немного загнут и имеет поплавок на конце).
Дальше нужно работать с самой прокладкой. Необходимо достать и очистить место от грязи, если таковая имеется. Затем установить новую аналогичным образом. Следите за тем, чтобы элемент четко встал отверстиями в шпильки бака. Затем необходимо поставить насос обратно и закрутить болты, подключить фишку, предохранитель и попробовать завести мотор. Запах бензина в салоне ВАЗа-2107 (инжектор) должен исчезнуть.
Производя ремонт топливной системы, можно выполнить профилактику фильтра грубой очистки. Он представляет полимерную сетку и находится в нижней части противоотливного стакана. Фильтр можно промыть в ацетоне или любом другом растворителе. Затем прочистить жесткой кисточкой и продуть сжатым воздухом. Ну а лучший вариант — замена сетки на новую. Проблема лишь в том, что она часто продается только в сборе с насосом, а он стоит около тысячи рублей.
Характерные признаки неисправности обратного клапана
Это может быть:
- неожиданная смена оборотов силового агрегата при запуске или во время движения;
- пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
- нестабильная работа мотора на низких или холостых оборотах;
- потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.
В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.
«Обратка» топливной системы двигателя с карбюратором Солекс, автомобилей ВАЗ 2108, 2109, 21099
Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.
Устройство системы возврата топлива карбюратора Солекс
— Штуцер возврата топлива с калиброванным отверстием
Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.
— Топливная возвратная магистраль
Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.
— Обратный клапан
Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.
Принцип действия системы возврата топлива карбюратора Солекс
При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.
Неисправности системы возврата топлива
Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.
Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.Примечания и дополнения — Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.
— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.
Еще статьи по топливной системе карбюраторных двигателей
— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099
— Прочистка бензобака автомобилей ВАЗ 2108, 2109, 21099
— Нет подачи топлива в карбюратор, причины, устранение
ВАЗ 2110 Неисправности системы впрыска топлива
Замена топливного насоса Форд Фокус 3 своими руками видео
На автомобилях применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств и топливной экономичности автомобиля.
Диагностика системы впрыска с помощью кодов диагностики описана в разд. 9 «Электрооборудование», в подразделе «Система управления двигателем». Снятие, установка и ремонт элементов подсистемы питания описаны в разд. 4 «Двигатель».
При работе с системой впрыска обязательно придерживайтесь следующих правил:
| 1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи. |
| ПРЕДУПРЕЖДЕНИЕ
Аккумуляторную батарею отсоединяйте только при выключенном зажигании. |
| 2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты. |
| 3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе. |
| 4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля. |
| 5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена. |
| 6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании. |
| 7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ. |
| 8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм. |
| 9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом:
– не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы. |
Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:
| – датчик положения коленчатого вала (синхронизации) – полный отказ системы впрыска, двигатель не пускается; |
| – датчик массового расхода воздуха – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя; |
| – датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода; |
| – датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация; |
| – датчик детонации – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации; |
| – кислородный датчик («лямбда-зонд») – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов; |
| – датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя. Возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон). |

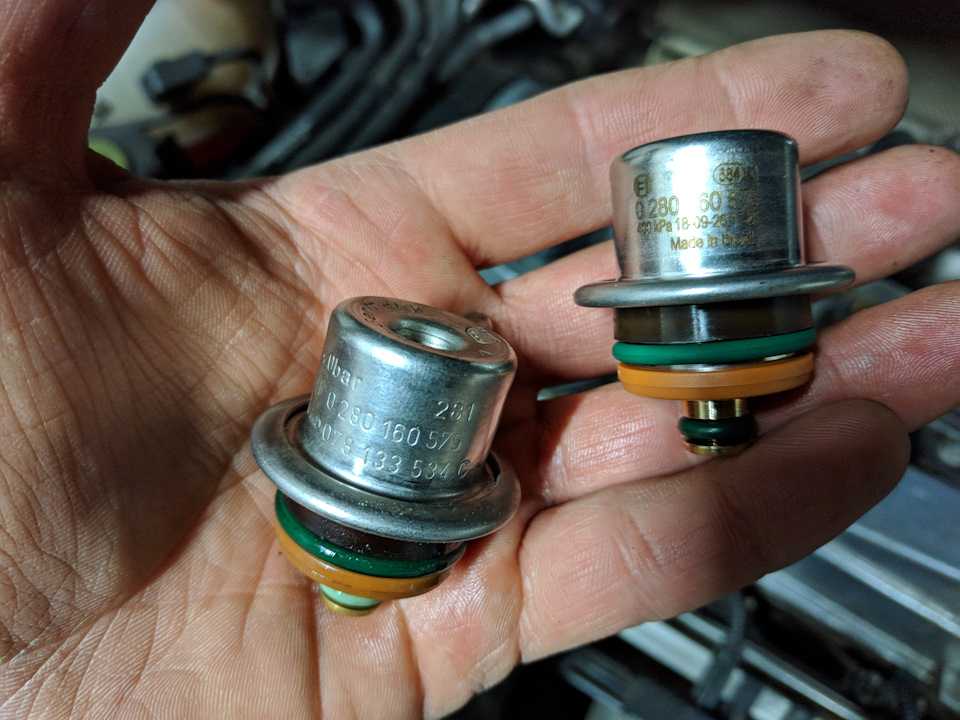

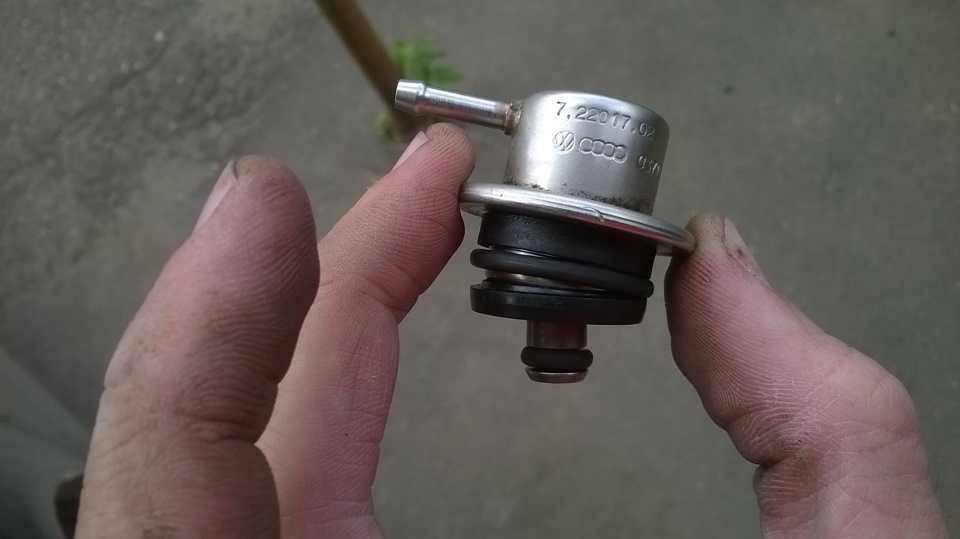

Описание устройства и его предназначение
РДТ — это мембранный клапан, устанавливаемый в топливной рейке. Так, с одной стороны на него производится давление бензина, а с другой – пружины, а также воздуха из впускного коллектора.
При внезапной остановке двигателя клапан полностью не рабочий и в данной ситуации топливо в бак не сбрасывается, в результате этого давление в топливной системе увеличивается. Этот показатель составляет 3-5 кг/см² вместо положенных 2.
А 5 кг/см² сказывается на размере топлива, которое попадает в камеру сгорания через форсунки.
В этом случае бензин будет сгорать не в полной мере, поскольку состав полноценной горючей смеси должна включать одну часть топлива, а также 14,7 частей воздуха.
В случае если клапан не держит, то топливо циркулирует свободно по топливной системе, что приводит в результате к понижению давления, а, когда при повышении оборотов двигатель нуждается в большом количестве топлива, его не хватает. В данном случае нехватка топлива существенно влияет на мощность, невозможно раскрутить на полную.
В момент остановки двигателя давление в системе должно быть неизменным, но поскольку обратный клапан его не может удержать, то при запуске нужно долго крутить стартером для создания оптимального для запуска мотора давления топлива.
Чего ждать от нерабочего обратного клапана
Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.
Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.
Как проверить регулятор давления топлива ВАЗ 2110?
На блоке рампы, с его торца, расположен штуцер для проверки давления. Он закрыт специальной пробкой. Ее следует выкрутить. На дне пробки имеется кольцо для компенсации расстояния. Если оно повреждено или загрубело, то лучше поставить новое.
Далее, при помощи обратной стороны металлического, шинного колпачка, следует выкрутить из штуцера, находящийся в середине, золотник. Затем к штуцеру присоединяется гибкий шланг от измерителя давления. Подойдет обычный манометр для шин. Шланг фиксируется обжимом хомута. Все готово к проверке.
Основным проверочным режимом считаются холостые обороты. При таких оборотах разряжение будет на самом низком уровне, а давление топлива, попадающее на форсунки, на самом высоком. Эти параметры указаны на РДТ для диагностики.
Происходит запуск двигателя. Показатель прибора должен находиться в диапазоне от 2,9 кг/см кубический до 3,3 кг/см кубический. Далее необходимо проводить проверку без вакуумного шланчика.
После его снятия показания манометра, должны возрасти в пределах 0,2 — 0,8 кг/см кубический. Отсутствие подобных изменений свидетельствует о испорченности регулятора.

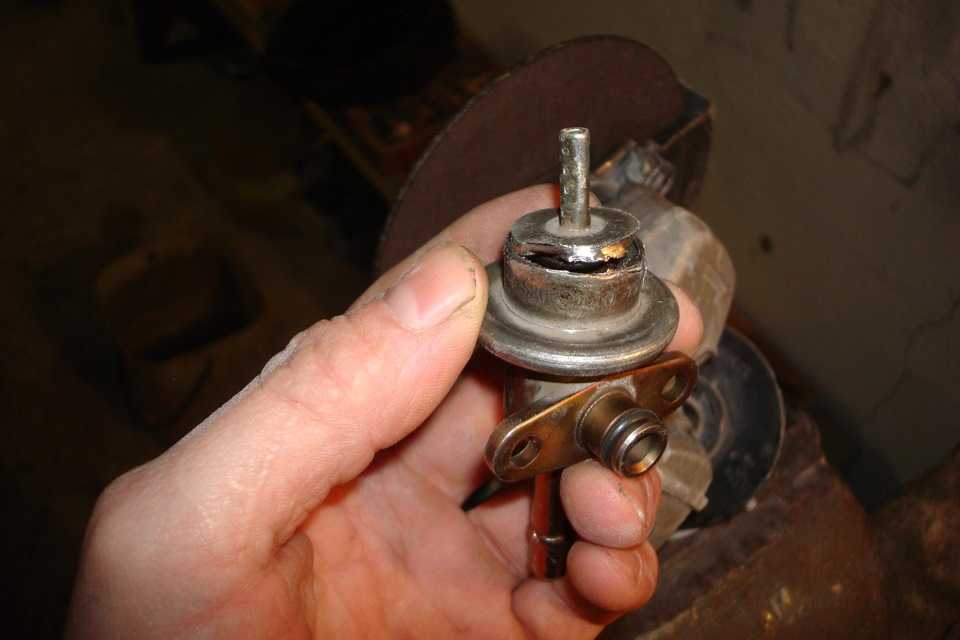

Причины неисправностей регулятора давления топлива
Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.
В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.
Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.
Расположение предохранителей на схеме для ВАЗ 2110, 2112
Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.
| Номер, F | Показатель силы тока, ампер | Назначение |
| 1 | 5 | Подсветка номера, приборки, лампы багажника и габаритов |
| 2 | 7,5 | Ближний свет левой фары |
| 3 | 10 | Дальний свет слева |
| 4 | 10 | Правая противотуманка |
| 5 | 30 | Привод электростеклопоъемников |
| 6 | 15 | Переносная лампа |
| 7 | 20 | Электродвигатели вентилятора системы охлаждения, звуковой сигнал |
| 8 | 20 | Элементы обогрева заднего стекла |
| 9 | 20 | Рециркуляционный клапан, омыватель лобового стекла и передних фар |
| 10 | 20 | Резервный предохранитель |
| 11 | 5 | Правый габарит |
| 12 | 10 | Ближний свет правой фары |
| 13 | 10 | Дальний свет правой фары |
| 14 | 10 | Левая противотуманка |
| 15 | 20 | Электроообогрев сиденья переднего пассажира и водителя |
| 16 | 10 | Правый-левый сигналы поворота, аварийка |
| 17 | 7,5 | Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер |
| 18 | 25 | Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112 |
| 19 | 10 | Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов |
| 20 | 7,5 | Задняя фара противотуманных фонарей |
Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.
- Работа программного контролера системы зажигания.
- Регулятор расходомера воздуха, привода спидометра.
- Топливные форсунки.
- Вентилятор охлаждения радиатора.
- Бензонасос.
- Система зажигания.
Принцип работы основных элементов топливного агрегата
Video Замена салонного воздушного фильтра на Ваз 2114 Ваз 2115 Ваз 2113 Лада Самара 2
Топливная система ВАЗ 2114
Емкость для хранения горючих материалов
Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.
Бензонасос
Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.
Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.
Рампа
Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.
При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.
Датчик контроля горючей смеси
Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.
Почему датчик часто выходит из строя?
- хрупкостью корпуса;
- частых перепадов температур;
- образования конденсата в баке;
- при использовании некачественной горючей смеси;
- окисление контактов при нарушении герметизации.
Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто
Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево
Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.
Шланги и трубопроводы
Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.
Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.
Магистраль
Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.
Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.
При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.
Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.
