Alpine cde-9880r: автомагнитола, контроллер usb/ipod

Плюсы и минусы девайса

Основные достоинства автомагнитол Alpine:

• если система оснащены сенсорным дисплеем, то ее управление будет более простым;
• соответствие стоимости и качества, хотя сама цена на девайсы обычно не особо низкая;
• огромное количество различных настроек, позволяющих подстроить систему под определенные потребности автовладельца;
• удобное и понятное меню автомагнитолы, благодаря чему автолюбитель сможет без проблем настроить систему, а также в дальнейшем использовать ее;
• наличие дополнительных функций в более дорогих вариантах, в частности, GPS-навигатор, ТВ-тюнер, возможность просмотра видеофайлов и т.д.;
• возможность считывания данных с разных носителей.

К основным недостаткам относятся:

• на практике чаще всего происходят поломки ПДУ;
• если вы отдадите предпочтение более дешевому варианту, то должны понимать, что такие системы будут иметь более скудный функционал, однако в нем нуждается далеко не каждый потребитель;
• как сказано выше, к недостаткам также можно отнести и стоимость систем;
• если установка девайса будет произведена неправильно, это может привести к ухудшению качества воспроизводимого звука.

Цена вопроса

Что касается стоимости, то она зависит от определенной модели и функционала, которым она будет обладать. Самый дешевые варианты будут стоить около 2500 рублей, стоимость самых дорогих систем может быть выше 100 тысяч рублей.

Внешний вид и дизайн

Alpine CDE-9880R снабжена качественным ЖК-экраном с белой светодиодной подсветкой. Он отображает всю необходимую информацию (включая кириллические теги песен). Экран прикрыт глянцевым стеклом с антибликовым покрытием. Поэтому читать теги удобно даже при прямом солнечном свете. При использовании магнитолы в ночное время включается диммер, который затемняет экран до комфортной яркости. Для этого используется датчик освещения. Но не всегда он работает корректно. Это беда всех датчиков. Ничего экстраординарного в этом нет. Теперь перейдем к скучным цифрам и рассмотрим технические характеристики устройства.

Качество звучания

В аудиосистеме довольно четко устроен мужской вокал, который характеризуется аккуратными интонациями и естественными оттенками, что редко встречается в этом классе магнитол. Правда, низкие ноты могут казаться отдельно звучащими и независимыми от общего потока. Данная особенность особенно ярко проявляется на высокой громкости. Что касается женского вокала, то он звучит умеренно и немного жестковато в некоторых композициях. Неплохо реализуется в системе Alpine CDE-9880R верхний диапазон. Он отличается ясностью и детальностью. Если сравнивать модель с прежними поколениями, то очевидны преимущества в мощности и естественности звуковой подачи. Более того, есть отзывы о том, что ударная динамика завышается и местами может перекрывать остальной спектр. Если говорить об отрицательной тенденции, то это скорее относится к чувствительности тюнера. Она была понижена, хотя излишние шумовые эффекты также отсутствуют, обеспечивая частоту воспроизведения. Конечно, многое зависит и от подключаемых источников, но аппаратура в меру возможностей сглаживает искажения и дефекты звуковой дорожки.

Инструкция

Для неподготовленного пользователя немаловажную роль играет инструкция по эксплуатации. Нужно знать, как правильно установить автомагнитолу и подключить ее. Не исключение и Alpine CDE-9880R. Инструкция по эксплуатации имеется в комплекте поставки. Она написана полностью на русском языке. Текст понятен и прост. Присутствуют необходимые иллюстрации. Так как «Альпин» весьма серьезная фирма, то было бы глупо предположить, что она оставит потенциальных покупателей без качественного руководства по эксплуатации.

Помимо всего прочего, в инструкции имеются также рекомендации по безопасному использованию такого продукта, как магнитола Alpine CDE-9880R. Инструкция также информирует клиента о рисках, связанных с попытками самовольного ремонта изделия. Но также в ней есть и весьма полезные сведения о правильном подключении внешних устройств (плееров, смартфонов и прочего). Это весьма полезно для неподготовленного автолюбителя.

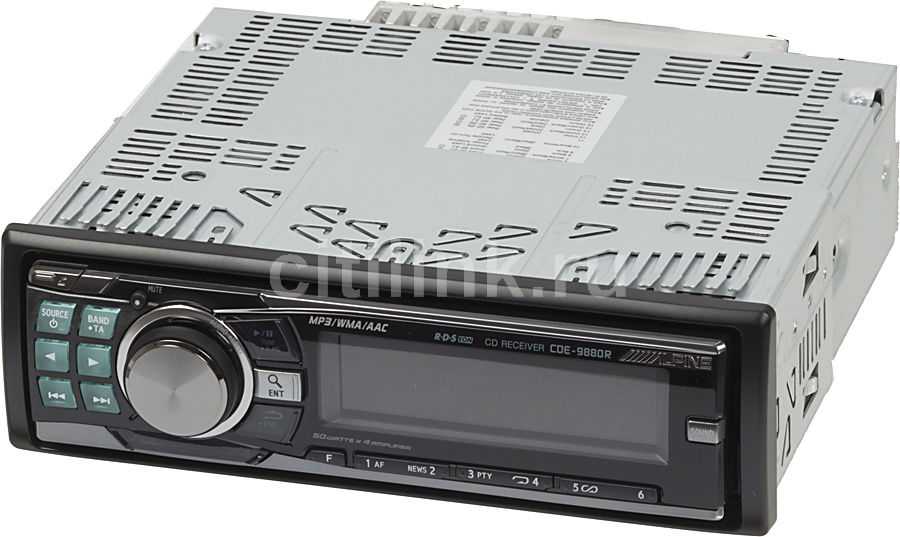

Alpine 9880R

Магнитола Alpine CDE-9880R – это более серьезная аудиосистема, которая рассчитана на полноценную регулировку аудиовоспроизведения, включая три линейных выхода, ресивер, усилитель, фильтр высоких частот. Имеется также поддержка Bluetooth и USB. Дополняются функциональные качества удобной панелью управления с двумя типами подсветки – красной и синей. Приятный дизайн отлично смотрится на приборной панели инструментов.

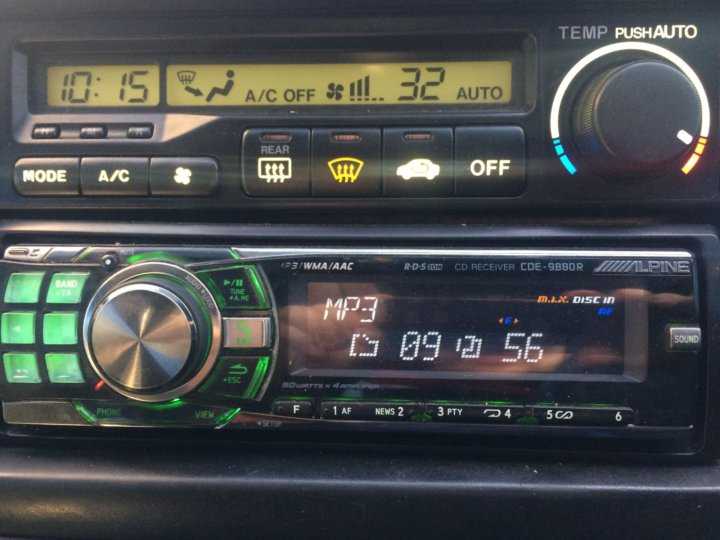

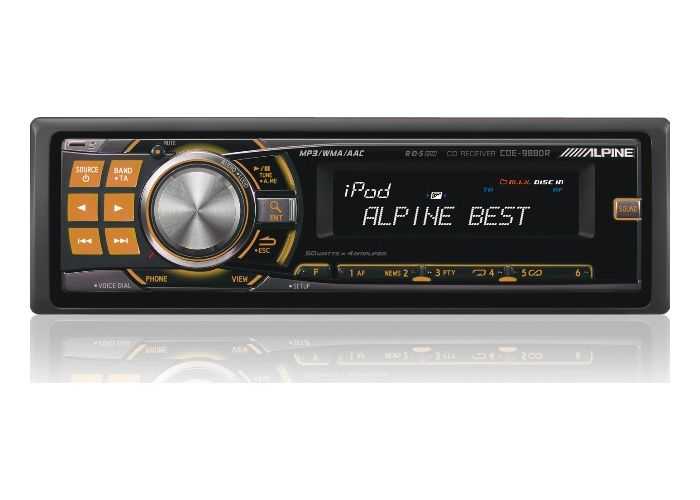

Автомагнитола Alpine CDE-9880R

Ключевой особенностью дизайна панели является вращающийся энкодер, который поддерживает практически все интересующие команды и переключение на нужные функции. Кнопка энкодера выполнена не утапливаемой, что очень удобного для управления в процессе движения.

К функциональным особенностям этой магнитолы относят:

•  два типа подсветки;
•  удобный энкодер в виде кнопки;
•  три линейных выхода;
•  шину Full Speed, через которую подключается iPod, iPhone, а также USB-носители;
•  фильтр высоких частот, обрабатывающий звук выдаваемый линейными выходами и усилителем;
•  Bluetooth;
•  AUX-вход через Full Speed;
•  возможность подключения рулевого управления магнитолой;
•  руссифицированные id3-теги.

Модель соответствует современным требованиям к качественному звуку и собрана на основе инновационных комплектующих, которые также гарантируют функциональную надежность и длительную эксплуатацию. Шина Full Speed оптимизирует интерфейс подключения.

Единственным условным недостатком модели является отсутствие поддержки камеры заднего вида, регистратора и 3G. Однако, существует огромное количество покупателей, предпочитающих только качественное аудио без сетевого доступа и навигатора. В данном случае модель рассчитана на своего покупателя, использующего ограниченное число доступных функций.

При этом AUX позволяет подключить практически все доступное автомобильное оборудование, в том числе камеру заднего вида. Опять же наличие шины Full Speed делает интерфейс более корректным и оптимальным по отношению к бортовой электрике, обеспечивая функционирование без сбоев.

ФУНКЦИИ И ОСОБЕННОСТИ Alpine CDE-9880R

Тюнер

• Количество запоминаемых радиостанций FM:18/СB:6/ДВ:6
• Функции RDS : TA, TP, PTY, NEWS, RADIO TEXT

Bluetooth

• Совместимость с Bluetooth -Требуется Alpine KCE-300BT. Функции могут различаться в зависимости от телефона и оператора мобильной связи.
• Функция Hands Free
• Совместимость с Голосовым набором
• Передача телефонной книги
• Воспроизведение потоковой музыки
• Функции управления потоковой музыкой

Подключение плеера iPod

• Подключение Full Speed для плееров iPod
• Full Speed кабель (KCE-422i)
• Подключение Full Speed для плееров 4-го/5-го поколения iPod Video/Photo, iPod mini, iPod nano и iPod touch.
• Режимы M.I.X(случайное воспроизведение): Песня, Альбомы, Все
• Доступные режимы поиска : Плейлист, Артист, Альбом, Песня, Подкаст, Жанр, Композиция, Аудиокнига.
• Процентный поиск

CD Секция

• Типы дисков: CD/CD-R/CD-RW
• Типы аудио файлов: MP3 /AAC/WMA
• Режимы M.I.X.: Одна (папка)/ Все (случайное воспроизведение)/Случайное (только для CD)
• Подключения USB — устройств
• Поддерживаемы протоколы USB: 1.1/2.0
• Файловая система: FAT 12/16/32
• MP3 — декодеры: MPEG-1/2 AUDIO Layer-3
• WMA — декодер: Windows Media Audio
• AAC — декодер: ACC-LC format ‘/m4a’ file
• Количество каналов: 2-канала (стерео)

Звуковые настройки

• Регулировка уровня сабвуфера
• Выбор центральной частоты настройки НЧ
• Регулировка ширины полосы НЧ
• Регулировка уровня НЧ
• Регулировка центральной частоты настройки ВЧ
• Регулировка уровня ВЧ
• Регулируемый ФВЧ

Общие

• Экран: ЖК-дисплей с белой светодиодной подсветкой (5×9 точек, x12)
• Тип регулятора: Вращающаяся ручка — энкодер
• Цвет лицевой панели: Отделка «Gunmetal Black»
• Подсветка кнопок: Зеленая/Янтарная
• Выходы предусилителя: 3-пары выходов
• Вход AUX: вход Full Speed
• Совместимость с интерфейсом штатных кнопок на руле
• Съемная лицевая панель
• Диммер: Вход приглушения подсветки кнопок
• Вывод питания антенны: Выход питания антенны
• Выход Remote: Провод дистанционного включения усилителя
• Пульт Ду: Совместим

Настройка bluetooth через бортовой компьютер

Для установки Bluetooth-соединений через бортовой компьютер используются специальные Bluetooth-адаптеры, такие как ELM327 Bluetooth. Это просто гнездо с картой памяти и приемником/передатчиком Bluetooth внутри. Для настройки адаптера и бортового компьютера вам понадобится ПК с ОС Windows, планшет или смартфон на базе Android или iOS и программное обеспечение, входящее в комплект поставки модуля.

Алгоритм настройки, если в автомобиле нет Bluetooth, выглядит следующим образом:

1. Устройство вставляется в гнездо OBD-II.
2. В адаптере включен модуль Bluetooth;
3. Устройство начинает поиск устройств, доступных для сопряжения.
4. Среди найденных устройств выберите OBD-II. Таким образом, проблема неработающего Bluetooth в автомобиле практически решена — все, что вам нужно сделать, это подтвердить настройки.

Остается только выполнить следующие действия:

• Система попросит вас ввести четырехзначный код — по умолчанию это «0000» или «1234»;
• После подключения произвольно назначьте COM-порты;
• Зайдите в программное обеспечение, прилагаемое к сканеру, и установите порт, который вы выбрали в предыдущем шаге.

После того, как все будет сделано, соединение Bluetooth должно быть установлено, и вы сможете воспроизводить аудиофайлы с помощью сопряжения Gadget-ELM327.

Рейтинг лучших 1DIN магнитол Alpine

Alpine производит качественные автомагнитолы с богатым и современным функционалом.

Поэтому они вполне достойны внимания российских автомобилистов, которые ценят чистый и качественный звук.

Рассмотрим лучшие автомагнитолы 1DIN.

Alpine UTE-92BT

Внешний вид. Ресивер оборудован съёмной панелью и обладает стильным, но лаконичным дизайном без излишеств.

Дисплей монохромный. На панели имеются кнопки.

Спереди имеются входы для USB и AUX.

Звук. Автомобильная магнитола славится качественным звучанием при воспроизведении файлов любых форматов.

Она оснащена функцией MediaXpander, повышающей качество звучания низкокачественных или сжатых треков.

Ресивер обеспечивает отличную слышимость без искажений при разговоре по телефону.

Он снабжён эквалайзером для создания уникальных настроек.

Функциональность. Автомагнитола оснащена следующими функциями:

1. Радио с цифровым тюнером и автопоиском.
2. Усилитель.
3. Эквалайзер.
4. Подключение к мультирулю.
5. Подключение аудиосистемы и сабвуфера.
6. Bluetooth.
7. Поддержка смартфонов Apple и Андроид.
8. Поддерживает форматы MP3, WMA, AAC, FLAC.
9. Работает в диапазонах FM, СВ, ДВ.
10. Настройка тембра звучания.
11. Русскоязычное меню.
12. Поиск композиций по файлам и папкам.

Плюсы Alpine UTE-92BT

1. Чистый и чёткий звук.
2. Множество полезных опций.
3. Удобные настройки.

Минусы Alpine UTE-92BT

1. Устаревший внешний вид.
2. Неудобный и ненадёжный USB-вход.

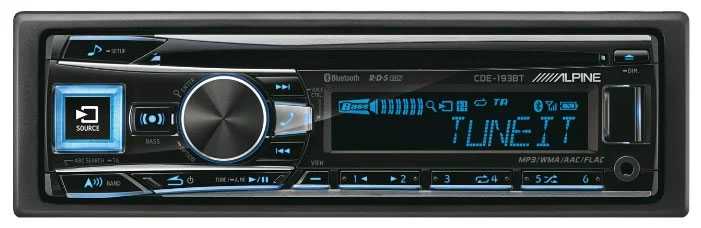

Alpine CDE-193BT

Внешний вид. Ресивер, имеющий монохромный экран и съёмную панель.

Спереди видны кнопки и входы USB и AUX.

Звук. Множественные настройки звучания и возможность настраивания через специальное приложение для смартфона, удаётся добиться качественного звука, идеального для того или иного музыкального жанра.

При разговоре по телефону достигается отличная слышимость.

Функциональность. Ресивер наделён такими опциями, как:

1. Приёмник с автопоиском и цифровым тюнером.
2. Эквалайзер.
3. Совместимость с большинством современных телефонов и планшетов.
4. Сочетание с приложением для мобильных устройств.
5. Усилитель.
6. Подключение сабвуфера и мощной акустики.
7. CD-чейнджер.
8. Работа в форматах CD-Audio, MP3, WMA, AAC, FLAC.
9. Проигрывание треков с CD-R, CD-RW.
10. Входы USB и AUX.
11. Bluetooth.
12. Подключение к мультирулю.
13. Поддерживает частоты FM, СВ, ДВ.
14. Тембровая настройка.
15. Тонокомпенсация.
16. Меню на русском языке.
17. Выбор подсветки.
18. Поиск нужной композиции в папках или по файлам.

Плюсы Alpine CDE-193BT

1. Чистый, качественный звук.
2. Удобные и простые настройки.
3. Отличный приём большинства радиостанций.
4. Простота подключения к рулевым кнопкам.
5. Выбор подсветки дисплея и кнопок.
6. Работа со специальным приложением для телефона.
7. Bluetooth.

Минусы Alpine CDE-193BT

1. Неудобный экран.
2. Мелкий шрифт настроек и названия композиций.
3. Неудобно пользоваться меню.
4. Неудачное расположение входов.
5. Кнопки тяжело нажимаются.
6. Греется.
7. Не всегда корректно работает с некоторыми сабвуферами или акустикой.
8. Некоторые форматы проигрывает некорректно.

Alpine UTE-200BT

Внешний вид. Устройство отличается наличием монохромного дисплея и съёмной панели.

Обладает стильным, но скромным дизайном. Спереди есть кнопки и входы USB и AUX.

Звук. Устройство славится объёмным звуком без искажений.

Благодаря эквалайзеру, можно подобрать настройки в соответствии с музыкальными предпочтениями.

Функция MediaXpander помогает значительно улучшить звучание даже некачественного файла.

А поддержка FLAC позволяет услышать все нюансы композиции.

Функциональность. Автомагнитола обладает функциями:

1. Приёмник с автопоиском станций и цифровым тюнером.
2. Поддерживает смартфоны.
3. Работа со специальным приложением для мобильной техники.
4. Работает в форматах MP3, WMA, AAC, FLAC.
5. Входы AUX и USB.
6. Подключение акустики и сабвуфера.
7. Поддерживает диапазоны FM, СВ, ДВ.
8. Bluetooth.
9. Усилитель.
10. Эквалайзер с тремя полосами.
11. 10 готовых настроек.
12. Настройка тембра.

Плюсы Alpine UTE-200BT

1. Качественное звучание.
2. Удобные и простые настройки.
3. Есть настройки подсветки.
4. Легко подключается к мобильному устройству.
5. Bluetooth.
6. Хорошо воспроизводит даже низкокачественные файлы.

Минусы Alpine UTE-200BT

1. Неудачно расположены кнопки, сложно пользоваться на скорости.
2. Не всегда корректно работает Bluetooth.

Приступая к работе

(OPEN) MUTE

SOURCE/	Круговой регулятор
•	Главный блок…………………………………………………………..	1
•	Кабель питания……………………………………………………….	1
• Соединительный кабель FULL SPEEDTM
	(только для CDE-9882Ri) …………………………………………	1
•	Монтажный стакан ………………………………………………….	1
•	Чехол для переноски ………………………………………………	1
•	Резиновый колпачок ………………………………………………	1
• Болт с шестигранной головкой ………………………………	1
• Винт (M5 × ……………………………………………………………	4
•	Руководство пользователя……………………	1 комплект

Включение и выключение питания

Нажмите SOURCE/ , чтобы включить питание устройства.

•Устройство можно включить, нажав любую другую кнопку за исключением (OPEN).

Нажмите и удерживайте кнопку SOURCE/ не менее 2 секунд, чтобы выключить устройство.

•При первом включении питания уровень громкости будет находиться на уровне 12.

Снятие и установка передней панели

Снятие

1 Выключите питание устройства.

2 Нажмите (OPEN), чтобы открыть переднюю панель.

Чтобы закрыть переднюю панель, нажмите на левую сторону крышки до ее фиксации, как показано на рисунке внизу.

Настройка звука

Система позволяет настраивать звучание по нескольким параметрам. Базовым является уровень громкости, который настраивается через регулятор AUDIO

Важно отметить, что магнитола предлагает разные режимы проигрывания, для каждого из которых пользователь может программно задавать и сохранять подходящую громкость. Предусмотрена и корректировка частотного диапазона, а также уровня динамика СНЧ

Для получения оптимальной тональности следует воспользоваться регулятором Subwoofer Level, но перед этим нужно войти в режим настройки SOUND. Через круговой регулятор можно изменять, к примеру, величину баса. Отдельно представлен раздел настройки низких частот Alpine CDE-9880R. Инструкция указывает, что установленный уровень частот будет действовать для устройства-источника звука, активного на данный момент. Эта конфигурация действует по умолчанию, но при желании можно задать регулировку с установкой общих параметров, которые будут распространяться на все подключенные источники. Во всех режимах настройки если в течение 15 секунд не было произведено ни одной манипуляции, магнитола автоматически выходит из программы регулировки.

Распайка магнитолы методом «Халина»

Данный метод был придуман и описан пользователем Михаилом Послыхалиным в его блоге для улучшения звучания штатной магнитолы на Мазда 3. Суть метода заключается в том, чтобы уменьшить искажения звука, проходящего через усилитель. Михаил рекомендует установить преобразователь ДС-ДС для подачи напряжения на усилитель от 16 – 18 вольт. Такое напряжение при мощности в 24 Вт будет выдавать не более 0,1% искажения звука, а нештатные 10%. Это существенно улучшит звучание, а если вдобавок заменить колонки, то результат себя оправдает.

Распайка разъема ISO

ISO разъем – это специальный разъем для подключения магнитолы к автомобилю. В зависимости от типа магнитолы 1DIN или 2DIN (одноблочная или двухблочная) будет зависеть количество разъемов. ISO разъем соответствует международным стандартам подключения.

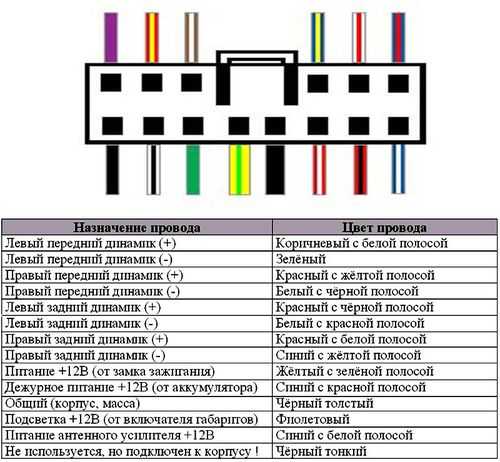

Распиновка ISO разъемов магнитолы

Но порой при смене штатного устройства в автомобиле возникает ряд проблем:

• Провода перепутаны и требуется разобраться в функционале штекеров разъема и назначению проводов по цветам;
• Отсутствует ISO штекер, что решается покупкой переходника, который продается в любом специализированном магазине.

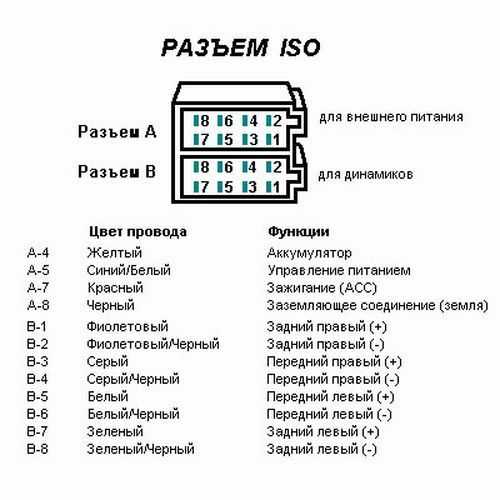

Iso разъемы

Распайка ISO разъема имеет стандартную международную схему, плюс следует учитывать модель проигрывателя, распайка на Pioneer будет отличаться от Alpine.

Разъемы автомагнитол

Одноблочные разъемы подключаются в основном на европейских марках автомобилей, в то время как американские и японские производители предпочитаю устанавливать двухблочные

Важно помнить, что один из двух блоков подключается к источникам тока, а второй к акустической системе. Определяется назначение блока по цветовой схеме и маркировкам

Вынос панели проигрывателя

Вынос панели магнитолы производится по различным причинам: у кого-то сломались крепления для устройства, в некоторых случаях панель магнитолы Pioneer не подходит по размерам к приборной панели автомобиля или хозяину захотелось поместить панель в более удобном для него месте.

Для выноса панели необходимо произвести распайке проводов и вместо коротеньких проводков подсоединить к пинам устройства провода достаточной длины для размещения. Для проведения этой операции вам понадобится провод, паяльник (лучше с тонким жалом), термоклей, канцелярский нож.

Сопоставив внешнюю панель с «тушкой» (телом проигрывателя) не трудно будет определить, как соединяются между собой пины. Далее следует аккуратно спаять провода. Поскольку проводки достаточно тонкие и в процессе эксплуатации могут легко отломаться лучше после процесс пайки отогнуть кабель и залить все термоклеем. На этом процесс выноса панели окончен.

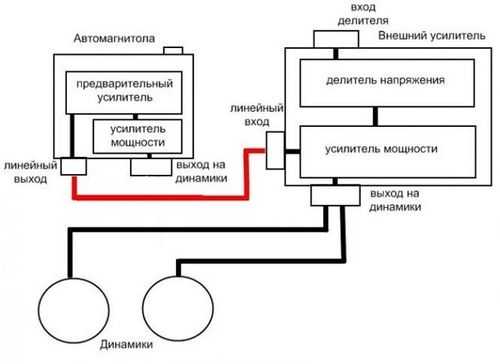

Установка внешнего усилителя

Случается так, что магнитола не снабжена выходами для внешнего усилителя или, что еще хуже она кассетная, без CD, USB и линейного входа.

Имеются два варианта решения данной проблемы, которые используются не только для магнитолы Pioneer на Мазда 3, но и для других моделей:

1. Покупка усилителя с высокоуровневым входом врезка в штатную проводку к динамикам преобразователя уровня сигнала. В данном случае страдает качество звучания, так как сигнал изначально усиливается в ГУ, а затем понижается;
2. Распайка линейных выходов дорожками низкоуровневых сигналов, которые направлены к штатному усилителю ГУ.

Подключение усилителя к магнитоле через разъем mini-ISO

Для правильной распайки вам нужно разобрать вашу магнитолу, найти усилитель и посмотреть его маркировку, по которой находите схему его распиновки и паяете провода к дорожкам низкоуровневого сигнала. Если магнитола кассетная, то можно обмануть кассетный датчик и вывести проводами, которые подсоединяются на кассетный модуль AUX-шнур так, чтобы музыку можно было воспроизводить с телефона или планшета.

Данные инструкции помогут вам в случае, если вы не хотите тратить лишние средства на установку нового головного устройства на автомобиль. Для качественной распайки обратитесь к специалисту, если не разбираетесь в электронике. Потому как неопытный пользователь может не только ухудшить работу устройства, но и вовсе погубить электронику.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к серьезному телесному повреждению или смерти.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕМОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте

Несоблюдение этого требования может привести к аварии.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.

НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.

Переходники для iso разъемов

Не рекомендуется разрезать пользовательский OEM-разъем и подключать провода напрямую, так как соединение ослабнет, может окислиться, придется паять не только проводку, но и потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречаются колонки с тремя выходами, но они имеют стандартизированную маркировку и схемы подключения, позволяющие подключить оригинальные кабели к устройству с помощью распиновки. Вы можете приобрести любой тип переходника ISO-коннектора с одной модели на другую.

Автомобиль может быть не оборудован разъемами, в этом случае разъем радиоприемника должен быть подключен непосредственно к кабелю. Это можно сделать с помощью скрутки, пайки или использования клеммной колодки, которая не требует дополнительной изоляции. При скручивании и пайке для безопасного обращения используется термоусадочная трубка.

Устранение неисправностей

Большинство штатных и распространенных проблем решаются перезапуском магнитолы, но если это не помогло, то следует иметь в виду следующие рекомендации производителя:

• Если экран не загорается, то необходимо проверить подключение питания, а также вывод батареи.
• Бывают случаи, когда дисплей перестает работать из-за сгоревшего блока предохранителя. Также ремонт автомагнитол в подобных ситуациях может осуществляться через замену проводки, которая соединяет коммуникации приборной панели с зажиганием.
• Если не работает радио, то причин может быть две: или кабель антенны отсоединен, или же нет приема в месте эксплуатации магнитолы. В остальных ситуациях следует проверять проводку и в целом состояние прибора в специализированном сервисе.
• Проблемы с проигрыванием CD-дисков, как правило, связаны с загрязнением или попаданием влаги в соответствующую секцию. В таких случаях ремонт автомагнитол производится путем разбора конструкции прибора и чисткой его внутренних поверхностей. К слову, подобное обслуживание следует производить регулярно, проверяя также качество креплений устройства.

Другие предложения от Alpine – фото

Хотелось быть также обратить внимание на версию 180R. Это недорогая и довольно интересная аудиосистема, особенно для людей, которые любят громкую музыку вне салона

Одну из колонок можно настроить на звучание 80 Вт. 180R отлично разделяет стереоканалы при звучании до 35 дБ. Абсолютная оценка «отлично» магнитола Alpine CDE-180R получает за стоимость и базовую функциональность.

Автомагнитола 180R

Модель 111R имеет фронтальный USB и сопоставима по функциям к вышеописанным версиям. Нужно отметить, что магнитола Alpine CDE-111R по сравнению со старшими моделями лишена подсистем, улучшающим качество звука, в основном 111R – обладает современными функциями. Если вы беспокоитесь за безопасность аудио в ваше отсутствие, имеется версия 190R со съемной панелью. Кроме того 190R поддерживает AUX, USB. Еще одним отличием 190R является FM-тюнер с RDS.

Аналогичной версией считается 123R, в 1 din варианте поддерживается чтение и запись дисков. 123R – представляет собой базовый комплект со всем необходимым и функцией записи, 4 типа подсветки, поддержки рулевого управления. 123R имеет расширенный набор портов.

170R поддерживает расширенный набор форматов, в том числе чтение меток RDS. Стоимость 170R не превышает 50 долларов, что очень привлекательно для многих автомобилистов, выбирающих в итоге 170R. 9846R имеет довольно большой набор базовых функций, при этом отсутствуют для многих владельцев избыточные возможности. 9846R позволяет управлять звуком, поддерживает все форматы, Bass Engine и RDS.

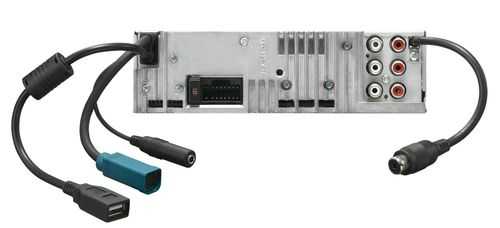

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND
