Инструкция к штатному бортовому компьютеру ваз 2110 и 2112. это пригодится renoshka.ru

Маршрутный бортовой компьютер. Подключение (установка) обслуживание эксплуатация.

Автомобиль в наше время стал не только средством передвижения, но и очень сложным аналитически вычеслительным центром. Для того что бы лучше управлять и контролировать его, создаются специальные системы — бортовые маршрутные компьютеры.

Иногда когда загорается лампочка Check engine находишься в сметении, что же случилось и как дальше быть. Может это ошибка системы и надо всего лишь перезагрузить контролер путем сброса клеймы с аккумулятора или это проблемы одного из датчиков, которых стало такое множество в современном инжекторном автомобиле.

После недолгих сомнений было принято решение прриобрести бортовой маршрутный компьютер. Заранее забегая вперед скажу, что в последствии об этом не было ни одной минуты сожаления. Автомобиль какой он есть сейчас, просто нуждается в подобных системах. Контроле за расходными параметрами, скорости

техническом обслуживании и что наиболее важно, что пожалуй не заменит ни один штатный блок индикации автомобиля, это слежение за исправностью работы датчиков двигателя. Непосредственная информация об ошибках с электронного блока управления

Мной был приобретен маршрутный бортовой компьютер multitronics se-50v (рисунок 1)

После буквально 500 км я и не представлял, как ранее можно было ездить без него

Я не хочу рекламировать какую либо модель, это не важно. Как правило маршрутные бортовые компьютеры имеют схожие функции

Я сейчас говорю о возможностях и удобствах которые появились после его установки. Повторюсь — контроль за скоростью, расходом, пробегом, ошибками ситемы. В последствии данный бортовой компьтер ни разу меня не подводил и всегда с помощью него можно было адекватно оценить обстановку.

Немного об установке. В автомобилях ВАЗ 2110 2111 2112 предусмотрен стандартный разъем для подключения бортового компьютера к автомобилю. Найдя этот штекер в проводах консоли, что только и надо подъсоеденить его к маршрутному компьютеру. Второе это подключение контрольной линии от электронного блока управления к маршрутному компьютеру. Подключение выполняется согласно инструкции. А именно от разъема колодки диагностики к колодке компьютера (рисунок 2)

рисунок 2

Кроме того, была еще одна проблема штатные часы, занимают половину места формата магнитолы, а бортовой компьютер multitronics занимал полное место. Пришлось отказаться от блока индикации. Теперь самому приходится смотреть, что все двери в салоне оказывается закрыты! Кроме того, через блок индикации также была подключена функция включения света в салоне, ее пришлось восстановить соединив контакты 6,7,8,14,15, согласно рисунка 3.

(Для работы света в салоне автомобиля в штатном режиме, необходимо соединить контакты согласно рисунка — показано красным)

Вот собственно что хотел рассказать вам, о применяемости эксплуатации и подключении бортового компьютера.

P.S. Кроме того, сейчас появляются маршрутные бортовые компьютеры для иномарок. Так приобретенный мной компьютер multitronics se-50v подходит для следующих марок автомобилей daewoo, chevrolet, subaru, nissan, renault

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Виды, цены

Бортовые устройства можно разбить на две больших группы:

Универсальные. Эти модели могут устанавливаться на любую модель машины. Чаще всего монтируются как альтернатива внутресалонному зеркалу. Иногда БК универсального типа крепятся на лобовое стекло;
Индивидуальные. Такие бортовые компьютеры ориентированы либо на одну модель автомобиля, либо на группу схожих. К примеру, ВАЗ 2108, 2109, 2110 – группа определена по старой панели приборов. Это более функциональные и эффективные устройства, которые используют электронный блок управления и монтируются в приборную панель.

Бортовой компьютер Штат. Считается самым популярным вариантом среди владельцев ВАЗ.

Также можно выделить инжекторные и карбюраторные типы. Первый вариант получил большую популярность среди автомобилистов, поэтому моделей на рынке значительно больше. Что касается ВАЗ 2110, то для этого автомобиля требуются компьютеры для старого типа торпеды. Самые популярные производители устройств – это Штат и Гамма. В зависимости от цены, Штат предлагает разный набор функций. Существует даже цветной вариант БК Штат. Устройства Гамма имеют большую цену, но выбор у них меньше, так как модельный ряд ограничен функциональными современными устройствами.

Цены на них следующие:

Самый дешевый компьютер Штат обойдется владельцу ВАЗ 2110 в 1200-1300 рублей, за 2500 р уже можно приобрести более серьезный вариант с цветным дисплеем и большим набором функций. Последняя модель универсального устройства Штат стоит около 5 тысяч рублей.
Что касается Гамма, то здесь самый дешевый бортовой компьютер стоит 3200 рублей. Самый дорогой – 7000 тысяч.

Помимо этих фирм на рынке есть Prestige, Орион, Multitronics и другие. Кто лучше, кто хуже – сказать трудно, так как функции почти везде одинаковые.

Отличия между инжектором и карбюратором

Бортовые компьютеры для Ваз 2110

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так. Рассмотрим преимущества инжектора:

Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Комплект для инжектора Ваз 2110

Обычно новый инжектор(см.ВАЗ 2110: промывка инжектора своими силами) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Недостатки инжектора

Комплект инжектора Ваз 2110

К основным недостаткам инжектора относят:

Катализатор, который располагается на расстоянии 0,1 м над землей.

Расшифровка обозначений на экране штатного бортового компьютера ваз 2110 2111 2112

Какие существуют штатные маршрутные компьютеры?

Вариант 2. Устанавливаются вместо маленькой заглушки рядом с блоком САУО

Такие устанавливались на «люксовых» десятках. Есть модели АМК 211000 без диагностики, и АМК 211001, АМК 211002 с диагностикой. Узнать какой именно у Вас можно по числовым обозначениям на задней крышке. Для этого естественно МК надо снять. Если сзади есть надписи АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — отлично. У Вас полноценный БК.

Если же вот такие надписи:

То к сожалению, это БК в котором либо отсутствует возможность диагностики, либо «обрезанная» прошивка». Умельцы перепаивают и перепрошивают такие модели, но на мой взгляд они этого не стоят.

Снять такой МК очень просто. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Поддеваем отверткой…

вынимаем МК из посадочного места ….

….отсоединяем от него колодку проводов.

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы

осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4.

Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник».

Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

bortovoj-computer.ru

О чем извещает бортовой компьютер?

При движении автомобиля загорается лампочка, свидетельствующая о неисправности силового агрегата. Не исключено, что с двигателем действительно проблемы. По звуку это легко заметить. Если же лампочка горит, но двигатель ведет себя нормально, не спешите ехать на автосервис. Частая проблема БК на ВАЗ 2110 — это небольшое замыкание. Проведите диагностику — дешево и эффективно.
Расход топлива слишком высокий, он превзошел даже максимальный предел в 12 литров. Если такая проблема обнаружена, решить ее можно исключительно путем прошивки контроллера. Сделать это самостоятельно сложно, а порой невозможно. Доверьтесь исключительно высококвалифицированным специалистам.

Характеристика

БК занимает мало места, но выполняет много работы. О том, какая именно это работа, и какими дополнительными возможностями он обладает – ниже.

Устройство для автомобиля

Модельный ряд

Модельный ряд не слишком обширен, и все же разнообразен:

Штат UniComp;
Штат 110 и 115;
Штат х1.

Есть и другие модели, каждая из которых соответствует личным предпочтениям автолюбителей.

Функционал

Возможность отображения и удаления ошибок ЭСУД.
Отображает параметры работы, а точнее, температуру охлаждающей жидкости, электрическое напряжение в бортовой сети.
Показывает аварийные параметры: высокую температуру двигателя, неполадки в системе.

2 Основные и дополнительные функции

Самый простой бортовой компьютер может определять внешнюю температуру воздуха, скорость движения, уровень топлива, его моментальный и средний расход, а также расстояние, на которое хватит горючего. Некоторые БК отображают параметры работы двигателя (температуру, расход воздуха, положение дроссельной заслонки, частоту вращения коленовала), напряжение в бортовой сети. Данная информация помогает обнаружить неисправности на ранних сроках.

Основная функция компа – определение кодов ошибок в электронной системе автомобиля без подключения дополнительного оборудования , которое применяется на станциях технического обслуживания. На экране компьютера появляется надпись «Chek-Engine» (проверить двигатель) и номер кода, а в инструкции дана расшифровка. Если после устранения неполадок ошибки остаются и из-за этого двигатель работает неправильно, можно сбросить показатели

Важной дополнительной функцией является сушка свечей зажигания. При очень низких температурах это намного облегчит запуск двигателя (при нагревании свечей возникает химическая реакция в аккумуляторе, которая его разогревает)

В некоторых устройствах есть вольтметр, тахометр, часы, будильник, календарь.

Большинство бортовых компьютеров обладают энергонезависимой памятью (если снять клеммы с аккумуляторной батареи, все значения сохраняются).

Многие владельцы «десяток» выбирают маршрутный бортовой компьютер Штат 110 X-5. Он выпускается для автомобилей ВАЗ десятого поколения со старой и евро панелями. Данная модель позволяет:

получить информацию о расходе топлива (текущем и среднем), температуре охлаждающей жидкости, пройденном расстоянии;
спрогнозировать расстояние, на которое хватит оставшегося топлива, сроки техобслуживания;
распознать коды ошибок работы двигателя внутреннего сгорания (ДВС);
обновлять ПО через интернет.

Кроме этих основных функций есть еще 3 полезные функции:

Плазмер. Плазменный прогрев свечей.
Форсаж. Обнуление памяти до заводских параметров.
Тропик. Включение вентилятора системы охлаждения по заданной температуре двигателя.

Ликвидация неисправностей БК

Неисправности возникают с БК различных модификаций. Владельцу нужно будет знать, что делать в этих случаях. Многие сбои возникают при неправильной установке бортового компьютера. Сначала нужно проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или защемления линии K. Об этом сообщит сама Multitronics, отображая заведомо неверные данные.

это недорого, и вся процедура замены займет не более 60 минут. Это займет больше времени, если проблемы бортового компьютера 2110 вызваны обрывом контактов. Отключите устройство, выполнив визуальный осмотр. Если еще остались погнутые штифты, нужно в магазине подобрать новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть в курсе технического состояния автомобиля. Устройство подбирается по необходимости. Его эффективность зависит от правильной установки.

Блокировка бортового компьютера

Сегодня наступила эпоха высоких технологий, которые могут значительно упростить качество жизни каждого человека, в том числе автомобилиста. Блок бортового компьютера ВАЗ 2110 – действенный шаг в модернизации автомобиля отечественного автопрома. Владельцы первой «десятки» автомобилей ВАЗ и мечтать не могли о возможности оснастить свой агрегат высокотехнологичным бортовым компьютером. Блокировка бортового компьютера на ВАЗ 2110 – очень удобное решение, позволяющее самостоятельно установить управляющего робота на автомобиль.

«Маршрутник» «ОРИОН-БК»

Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

обобщает информацию с разных детекторов;
проводит анализ полученных данных;
транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110?

БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

таймера;
тахометра;
контролем над напряжением сети авто;
параметров АКБ;
считывающим временным устройством.

БК-06 — модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110 с силовой установкой инжекторного типа и ЭБУ.

https://youtube.com/watch?v=26xN2GdUi7A

Инструкция по применению

После покупки БК, его необходимо правильно установить и настроить. Штатный бортовой компьютер (БК), идущий в комплектации ВАЗ 2110 (в версии «люкс») нуждается только в калибровке.

Подключение

С установкой «трип компьютера» справится даже начинающий водитель, без каких-либо навыков электрики. На всю операцию уйдет меньше 30 минут. Чтобы правильно подключить БК, рекомендуется внимательно ознакомиться со схемой.

Пошаговое руководство по установке:

Выключить аккумуляторную батарею.
Снять заглушку с центральной торпеды.
Найти колодку с 9 контактами (справа от руля под стартером).
Вставить провода датчиков температуры и влажности в ячейку №10-11 (сам сенсор вынести из салона и закрепить в корпусе заднего зеркала).
Подсоединить БК в гнездо колодки.

Дополнительно понадобится провести линию обмена данными канала диагностики (K-line). Для этого надо подготовить кабель длинной 1 м. Его 1 конец вставить в ячейку №2, а другой — в диагностическую колодку гнездо «М». Чтобы избежать повреждения провода, при прокладке следует обходить места близкого контакт с подвижными элементами (например, педали газа).

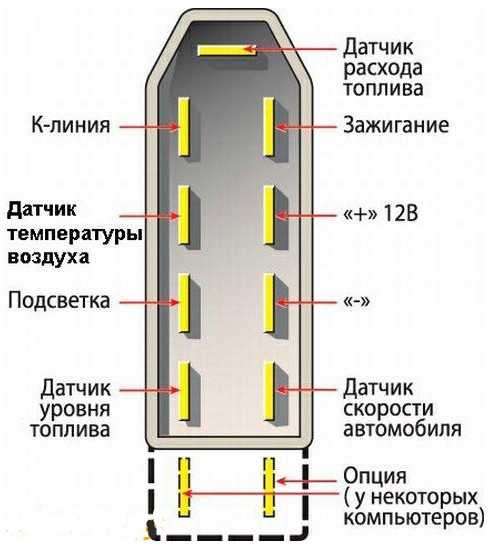

Схема подключения бортового компьютера
