Что такое гидроблок акпп и как он работает? распространенные неисправности

Принцип работы

Те, кто никогда не сталкивался с необходимостью изучения «автомата» на достаточно детальном уровне, ошибочно считают, что гидроблок состоит из большого количества функциональных элементов. В действительности, данный элемент имеет самое простое и примитивное устройство относительно прочих узлов трансмиссии, но его конструкция выверена крайне точно, во избежание поломок и скоропостижного износа функционального узла.

Как было сказано выше, главная задача гидроблока, установленного на «автомате» — распределение трансмиссионного масла должным образом и в необходимом направлении.

Функцию масляного нагнетателя выполняет специальный насос высокого давления, который способен создавать в своем корпусе величину, достигающую нескольких атмосфер. При повышении оборотов двигателя насос начинает функционировать более интенсивно, и, следовательно, создается более высокое давление.

Это достигается за счет специфического строения элемента управления, которое в то же время является достаточно сложным. Так, гидроблок выполнен из специального закаленного сплава, который вынужден в течение эксплуатации выдерживать высокие нагрузки как по температуре, так и давлению. В связи с этим, стенки корпуса гидроблока выполнены из листа металла большой толщины.

Внутри гидроблок «автомата» имеет большое количество каналов, напоминающих собой лабиринт. Несмотря на то, что внешне эта система кажется архаичной, в действительности это не так. Она устроена так, что при подаче насосом давления масло распределяется должным образом. Направление движения масла определяется тем, в каком положении на данный момент находятся фрикционы. Этому способствует ЭБУ, который при помощи электроники анализирует все текущие показатели.

Автоматическая коробка передач – дорогостоящий узел. Нет смысла тянуть с ремонтом, если он начинает некорректно работать. В автосервисе такой ремонт – это дорогое удовольствие. Приходится платить за работу специалистов и за детали. Изучив рынок и ценовой диапазон услуг в этом сегменте, автомобилисты приходят к выводу, что ремонт АКПП своими руками не такая уж бессмысленная затея. Цены у мастеров СТО нельзя назвать скромными, да и профессионализм не всегда соответствует цене. И, после некоторых раздумий, автолюбители могут принять решение устранять неисправности самостоятельно.

Где лучше всего ремонтировать гидроблок?

Схема гидроблока

На рабочий ресурс гидроблока влияет то, в каких условиях эксплуатируется автомобиль, насколько часто проводится диагностика машины. Доверять ремонтно-восстановительные работы данной системы следует опытным профессионалам, rкоторые работают в автоцентрах. Как правило, здесь имеется необходимое профессиональное рабочее оборудование, которое позволяет точно выявить характер поломки.

Любое неквалифицированное вмешательство будет являться причиной того, почему преждевременно вышла система трансмиссии из работоспособного состояния. Самостоятельное осуществление ремонта возможно, если владелец автомобиля, который столкнулся с поломкой гидроблока, имеет необходимый опыт работ в данной сфере.

Как выполнить ремонт гидроблока своими руками

Перед тем, как приступить к ремонту гидроблока АКПП, нужно собрать коды ошибок. Исследуйте устройство, типичные проблемы данной модели. Заказывайте расходные материалы, например готовый ремкомплект Masterkit, Overolkit, Transtek и др.

В комплект обязательно должны входить прокладка для корпуса клапана и чашки, уплотнительные кольца для слива и крышки заливной горловины. Без замены фильтра АКПП вся идея ремонта будет бессмысленной. Но в необслуживаемых моделях машины, например TF-80SC, придется снимать коробку целиком.

Читайте Чем отличается вариатор от автомата: как узнать и какой из них надежнее

Из инструментов и материалов вам понадобятся:

ключи для откручивания пробок заливной и сливной;
храповик и головки Torx для снятия поддона и гидроблока;
трансмиссионное масло;
емкость для слива;
воронка с трубкой для наполнения жидкости;
поднос с секциями или самодельная гармошка.
чистую ткань без ворса.

Общая последовательность ремонта гидроблока АКПП:

Слейте старую жидкость.
Откручиваем поддон. Некоторые умельцы кладут поддон на герметик, экономя на прокладке, и оторвать шпателем или отбить пластиковым молотком все равно одно удовольствие. Кроме того, осколки герметика могут попасть в поддон, а оттуда в масло АКПП.
Очистите контактную поверхность поддона.
Промойте лоток и магниты. Установите новую прокладку.
Снимите старый фильтр.
Отсоедините разъемы соленоида. Выключите датчики.
Выверните болты крепления гидроблока.
Отвинтите и снимите соленоиды.
Разрежьте гидравлическую пластину пополам. Извлеките пружины, поршни, шары согласно инструкции.
Промойте все детали, проверьте их целостность.
При необходимости проверьте сопротивление соленоидов.
Установите клапаны согласно схеме. Установите новую прокладку. Соберите корпус клапана.
Вверните соленоиды на место.
Соберите коробку с новым фильтром.
Залейте новую жидкость в слитое с добавлением 0,1 — 0,3 литра для компенсации утечки. Прогрейте автоматическую коробку передач. Проверить уровень ATF.

Стоимость ремонта гидроблока

Ремонт гидроблока составляет от 15 000 до 35 000 рублей в зависимости от модели АКПП и сложности работ:

самый простой и быстрый ремонт — замена проводки, питающей соленоиды и датчики;
на раннем этапе болезни гидроблок чистят, меняют прокладку и соленоиды;
в тяжёлых случаях плиту реставрируют, используя инструкции, материалы и инструменты Соннакс.

Замена гидроблока производится редко из-за высокой стоимости. Узел подбирают по VIN-номеру, поскольку модификации одной коробки различаются.

Модель АКПП	Цена восстановленного гидроблока, руб	Цена нового гидроблока, руб
TF 80SC/81SC	25 000 — 40 000	80 000 — 98 000
AW55- 51SN	20 000 — 39 000	40 000 — 90 000
09D	24 000 — 40 000	93 000
U140	23 000 — 27 000	58 000
DP0	15 000	37 000
JF011E	25 000	49 000

Читать

Как проверить гидротрансформатор АКПП: основные признаки неисправности

Болезни АКПП Al4

Детской болезни считаются несильно заметные толчки и рывки при переключении передач на 2. Эти удары пытались производитель пытался исправить на следующих модификациях автомата: DP6, DP8. Но, к сожалению, они так и остались конструктивной особенностью АКПП.

Читать

Типичные неполадки и ремонт АКПП f4a42

Другой конструктивной неисправностью обладают соленоиды гидроблока. Это:

электрорегулятор давления под каталожным номером №144431;
пластиковые уплотнительные кольца под номером 144179;
электрорегулятор TCC, который отвечает за блокировку гидротрансформатора.

На гидроблоке АКПП, установленной на авто до 2003 года, перечисленные выше соленоиды должны быть заменены на первом техническом обслуживании транспортного средства. Эксперты рекомендуют использовать электроклапана от компании Борг Вернер. По стоимости они дороже, но в качестве их автовладелец не разочаруется.

Не меньше, чем клапана страдают втулки (крышки насоса №144034, статора насоса №144037, барабана №144036) и тефлоновые кольца. Опытные механики говорят, что когда автовладелец меняет соленоиды, а про втулки забывает или жадничает, то вновь установленные клапана живут не долго.

Читать

Ремонт АКПП Peugeot dp0 al4

Если вовремя не заменить неисправные части гидроблока al4, а саму гидроплиту не промыть, то болезнь перекинется на накладки фрикционов, стальные диски.

Из-за масляного голодания могут рассыпаться планетарка, быстро изнашиваются фрикционные детали. Перегрев масла также опасен для остальных механических деталей, как и для гидроблока.

Как промыть гидроблок АКПП: для чего нужна промывка

Как известно, коробка-автомат (гидромеханическая АКПП) является сложным агрегатом, который состоит из целого ряда механических, гидравлических и электронных компонентов и устройств. Как правило, при должном обслуживании и соблюдении правил эксплуатации такая трансмиссия отличается четкостью и плавностью работы, а также достаточно большим ресурсом и надежностью.

Однако с пробегом, то есть по мере износа, а также в результате других причин возможны нарушения в работе и сбои. Прежде всего, часто появляются рывки, толчки или пинки АКПП при переключении передач. Часто в этом случае проблемным элементом является клапанная плита (гидроблок).

Далее мы поговорим о том, для чего нужно промывать гидроблок, какие симптомы указывают на то, что с гидроблоком возникли проблемы, а также как выполняется промывка гидроблока АКПП своими руками.

Для чего и когда требуется промывка гидроблока коробки автомат

Начнем с того, что важнейшим элементом АКПП является клапанная плита (гидроблок). Сами механики часто называют данный элемент «мозгом» АКПП, так как именно благодаря этому устройству удается добиться плавного и своевременного переключения передач в автоматическом режиме.

Рекомендуем: Как отремонтировать АКПП

Фактически, масло приводит в действие исполнительные механизмы, которые и «включают» нужную передачу. Также распределение потоков жидкости реализовано путем установки в каналах гидроплиты специальных клапанов (соленоидов АКПП). Клапана открываются и закрываются по команде ЭБУ коробкой автомат.

Такие дефекты и неисправности приводят к тому, что коробка автомат начинает толкаться, дергается при переключениях и т.д. При этом одной замены масла в АКПП часто бывает недостаточно, особенно если масло меняется способом частичной замены. Другими словами, дополнительно бывает необходима промывка гидроблока, а также понимание того, как промыть гидроблок АКПП. Давайте разбираться.

Чем промыть гидроблок АКПП и как это сделать

Первым делом, перед началом промывки гидроплиты автомата нужно подготовить необходимые материалы и инструменты. Как правило, нужно иметь новый масляный фильтр АКПП, также потребуются прокладки масляного поддона, уплотнительное кольцо заливной пробки, прокладка гидроблока АКПП.

Параллельно следует подготовить ключи для снятия поддона, емкости для слива старого масла, чистую ветошь. Еще нужно приобрести трансмиссионное масло (8-10 литров), жидкость для очистки карбюраторов (3-5 л), очиститель типа «Галоша», кисточки (щетина должна быть жесткой), подготовить емкость с водой, запастись тряпками (желательно, не оставляющими ворса).

Затем снимается переходник разъема, после чего можно приступать к снятию блока. Сначала предельно аккуратно нужно выкрутить болты, которые фиксируют гидроблок. При этом следует помнить, что блок делится на две части (передняя и задняя), а при откручивании и закручивании болтов нужно соблюдать порядок (положение болтов лучше запоминать).

Еще добавим, разборка гидроблока является сложной операцией. Блок состоит из 4 частей (плит), соединенных между собой пластинами. В каждой такой плите есть дорожки, которые забиваются отложениями, продуктами износа. При этом без разборки гидроблока их невозможно промыть.

Ремонт гидроблока своими руками

В работе автоматической коробки гидроблок выполняет функцию управления. Конструкция представляет собой сложную систему каналов в корпусе, работа которых регулируется через систему датчиков, клапанов и управляющих соленоидов. С учетом работы по установленной программе, работа гидроблока заменяет собой механизм сцепления и рычаг переключения передач в механической трансмиссии.

Выявление неисправности гидроблока начинается после таких симптомов, как задержки переключения, рывки при смене диапазона. Наиболее частой причиной сбоев является несвоевременная замена масла. Если своевременно провести замену смазочного состава, возникновение серьезных отказов удается отсрочить.

Для разных типов коробок автомат слабыми местами в работе гидроблока являются:

Агрегат 09G (VW Passat B5, B6, Tuareg и др.). Некорректная работа датчиков гидроблока, в том числе, по причине повреждения проводки.
Коробка с индексом 4BTR M74LE (Ссанг Йонг) выделяется сильным загрязнением каналов фрагментами прокладки гидротрансформатора, металлическими примесями, за счет слабой работы магнитов. Выделяются некорректной работой датчики скорости гидроблока.
Агрегат 6Т (Шевроле). При сильном загрязнении клапанов появляются нарушения в переключении передач, из-за масляного голодания выходят из строя соленоиды гидроблока.
Коробка U241E (Тойота). При общей надежности известна плохой распайкой контактов.
Агрегаты 01n, 01p и 096 (01m) (Ауди) отличаются высокой ремонтопригодностью. Очистку гидроблока следует проводить после пробега автомобиля 150 тыс. км. К этому моменту, как правило, требуют замены датчики, проводка соленоидов.

Особенности промывки «автомата»

Как промыть АКПП? Выполнять данную процедуру рекомендуется в условиях специализированных автомастерских, где имеется необходимое оборудование, промывочные аппараты. Промывка КПП позволяет удалить грязевые отложения.

Алгоритм промывки:

Машина должна быть заведена на смотровую яму, после чего сначала необходимо слить в пустую тару жидкость.
Далее к коробке подключается аппарат, посредством которого будет доливаться новое трансмиссионное масло.
Запускается мотор (примерно на 15 мин.).
Аппарат создает давление, благодаря чему масло проходит по каналам гидросистемы АКПП.
Сливается трансмиссионка.
Подлежит замене фильтрующий элемент, прокладка поддона.
Добавляется новое масло.

В завершении требуется проверка функционирования системы трансмиссии, заводится мотор. В нормальном состоянии не должно отмечаться посторонних шумов при работе. Количество траты топлива на проведение данной процедуры зависит от модели КПП (примерно 10-15 литров).

Как промыть гидроблок АКПП?

Чистка / промывка гидроблока АКПП происходит следующим образом:

Снимается данное устройство из штатного места, после чего осуществить его разборку.
Специально для этого сливается масло, снимается поддон, заглушка, переходник разъема.
Далее откручивается блок, фиксирующие элементы платы, штоки.
После разборки, все комплектующие детали должны быть очищены, промыты специальным аэрозолем, предназначенным для чистки карбюратора.
В завершении запчасти следует вытереть чистой тряпкой и высушить.

Установка комплектующих деталей происходит в обратном порядке.

Типичные неисправности гидроблока АКПП

По мнению многих автослесарей, ремонт гидроблока является одним из сложнейших направлений обслуживания автомобиля, и в тоже время основным узлом автоматической трансмиссии. Данный узел выполняет крайне важную функцию направления потока трансмиссионной охлаждающей жидкости. Кроме того, он отвечает за процесс переключения скоростей при помощи электронного блока. Схемы гидроблока могут быть разными, однако принцип работы и его функции всегда одинаковы.

Гидроблок во время движения автомобиля с автоматической коробкой передач подвергается сильным нагрузкам, поэтому несоблюдение правильного режима эксплуатации может привести к его поломке

Так, например, в холодное время года очень важно, перед тем как начать движение, прогреть трансмиссионную жидкость. Это необходимо для нормальной работы гидроблока и коробки в целом

Из-за чего случаются неполадки с гидроблоком?

Неисправности гидроблока акпп часто возникают в результате нарушений в системе охлаждения, если владелец не будет регулярно менять охлаждающую жидкость. Нужно отметить, что это не только самый важный, но и самый ломкий элемент трансмиссии. Из-за постоянных нагрузок он изнашивается быстрее других узлов. Устранить поломку самостоятельно, как и определить причину неисправности, весьма затруднительно, так как для диагностики следует демонтировать коробку передач. АКПП технически устроена гораздо сложнее механической, поэтому ремонт или замена ее узлов будет стоить больших денег. В этом случае самодеятельность может нанести больший вред, чем сама поломка.

Распознать нарушение работы гидроблока можно по толчкам и высокому уровню вибрации. Если водитель слышит скрежетание и посторонние звуки при переключении скоростей, это повод обратиться к профессиональному автомеханику. При неисправности гидроблока акпп симптомы хорошо заметны при движении автомобиля. Например, переключение селектора из одного режима в другой сопровождается полной остановкой двигателя. Также не стоит игнорировать показания бортовых датчиков, которые выводят на дисплей сообщение о поломке или некорректной работе коробки передач. Для устранения поломки необходимо выяснить причины при помощи ряда авторемонтных мероприятий. Компьютерная диагностика поможет выявить, какой именно элемент гидроблока дал сбой. Однако, для определения характера поломки его потребуется вскрыть и разобрать.

Самостоятельный ремонт гидроблока — возможен ли?

Некоторые водители, наблюдавшие за работой мастера в салоне, не видят сложностей в самостоятельном ремонте АКПП. После демонтажа и вскрытия корпуса коробки передач проверка клапанов, скорее всего, покажет, что они нуждаются в прочистке. Но вот без специального оборудования сделать это практически невозможно. Все, что сможет сделать водитель в домашних условиях, даже обладая опытом, это заменить пружины, которые довольно быстро изнашиваются. Теперь необходимо выполнить обратную сборку. Как показывает практика, допущение даже небольшой ошибки при сборке коробки передач чревато печальными последствиями.

Довольно часто причина поломки гидроблока кроется в загрязнении деталей от работы фрикционов. Залипание золотников также является причиной толчков во время переключения скоростей. Неисправная работа даже одного клапана гидроблока ведет к потере давления в сцеплении, неисправности фрикционов, потере одной из скоростей.

При появлении неисправностей чем раньше водитель организует капремонт гидроблока, тем меньшими затратами он обойдется. В процессе капремонта мастер полностью переберет гидроблок, прочистит клапана, поменяет пружины и расходники. Эта процедура подарит агрегату еще несколько лет жизни. Водители, тянущие до последнего с ремонтом, зачастую вынуждены покупать новый мозговой центр коробки. В отдельных случаях требуется полная замена АКПП.

Можно ли проводить ремонт АКПП своими силами

Ремонт АКПП и гидроблока в частности требует определенных навыков и практических знаний. Для этого необходимо уметь правильно разобрать и собрать коробку передач. Серьезная трудность при самостоятельном ремонте – очистка загрязненных клапанов – их надо чистить профессиональным инструментом. Еще одна проблема – конструкция задней стороны гидроблока. Ошибка в ремонте или осмотре приведет к непоправимым последствиям.

Стоимость ремонта гидроблока зависит от ряда факторов. Это характер поломки, предпринимал ли попытки автовладелец отремонтировать самостоятельно или с помощью членов гаражного братства. Среди основных неисправностей, которые под силу только автомеханикам – поломки пружин, клапанов или соленоидов. Это довольно сложные навыки, поэтому лучше обратиться на станцию техобслуживания. Ведь лучше отдать 10 тысяч механику за качественный и быстрый ремонт, чем в 10 раз больше за всю коробку передач после неудачных экспериментов самостоятельного ремонта.

О важности диагностики

Разобравшись с основами работы клапанной платы, переходим к вопросу о диагностике. Некоторые водители игнорируют ремонт этого узла, за что потом расплачиваются в целом. Здесь уместно провести аналогию со смартфонами и персональными компьютерами. Юзеры стремятся устанавливать все обновления операционной системы и сдать гаджет в ремонт, едва он начнёт глючить. Ведь от них зависит пунктуальность, скорость выполнения задач и вообще вся жизнь. А если нет возможности оперативно устранить поломку, то ищут подстраховку в случае критической ситуации.

С автомобилем все гораздо сложнее – вторую АКПП не удастся поставить. А значит, если выйдет со строя гидроблок, то это поставит под угрозу безопасность вождения. Неправильная работа золотников распределения трансмиссионных масел приводит к началу стуков и рывков, которые ощущают водители и пассажиры. Поэтому ремонт этого узла критично важен и должен проводиться незамедлительно после выявления.

При выходе со строя одной детали АКПП будет раздражать водителя, но продолжать работать. Однако одна неполадка непременно потянет за собой цепочку остальных. И все закончится дорогостоящим ремонтом.

Про извилины

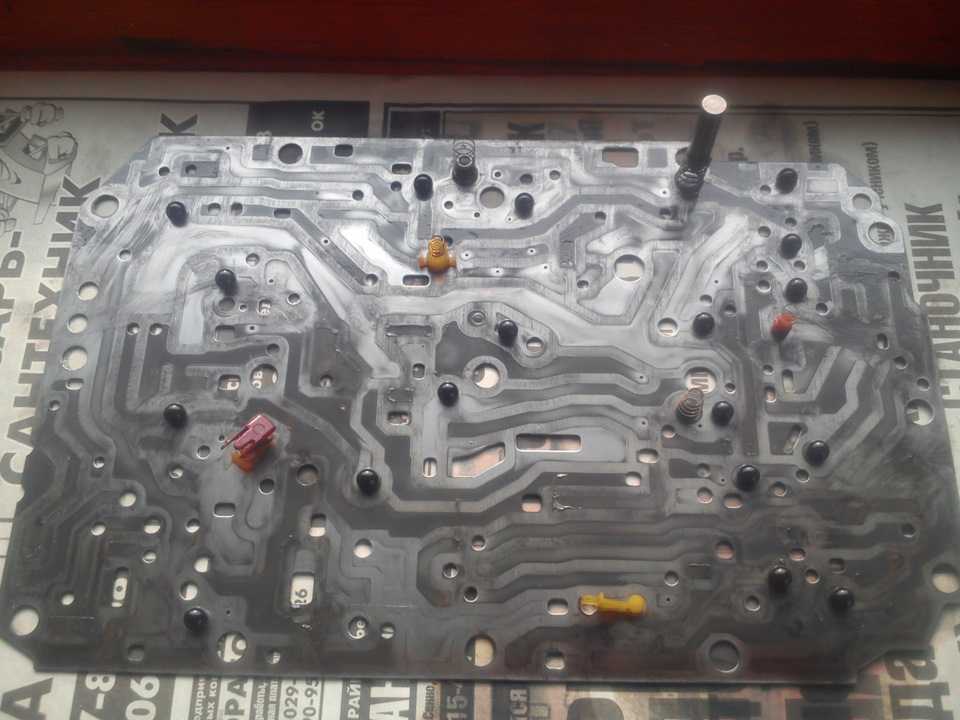

Гидроблок представляет собой металлическую плиту с множеством извилистых каналов, в которых установлены электромагнитные клапаны, в обиходе называемые просто соленоиды и датчики давления, а также втулки, бушинги и шарики. По командам управляющего модуля соленоиды открывают или перекрывают путь трансмиссионной жидкости по каналам, ведущим к исполнительным элементам коробки. Давление жидкости сжимает пакеты фрикционов, блокирующие те или иные шестерни в планетарных рядах, благодаря чему и происходит переключение передач. Если же какой-либо соленоид (или несколько) заклинивает из-за загрязнения или клапан начинает «травить давление» через зазор между плунжером и цилиндром вследствие износа их трущихся поверхностей, правильная работа АКП нарушается, появляются толчки, удары или задержки при переключении передач. Для решения проблемы потребуется снять и разобрать гидроблок, почистить каналы, а затем проверить работоспособность соленоидов. Если неисправности остались, гидроблок придется ремонтировать или менять целиком.

В большинстве случаев дело обходится ремонтом – например, разверткой посадочных отверстий с последующей заменой плунжеров на новые (ремонтного размера). Игнорирование же проблем в гидроблоке может привести к необходимости капитального ремонта или восстановления всей коробки. Именно поэтому при обслуживании и ремонте АКП так высока роль правильной диагностики. А провести ее быстро и качественно, особенно на современных многоступенчатых «автоматах» с электронным управлением и большим количеством соленоидов, помогают тест-машины для гидроблоков. Диагностический стенд упрощает процедуру поиска неисправностей, сокращает требующееся для этого время и позволяет установить точные причины неполадок в работе АКП. Причем, один раз сняв гидроблок и проверив его на стенде, можно установить причины неполадок в его работе, устранить их, и, не устанавливая плиту обратно на автомобиль, еще раз убедиться в исправности.

Схема ремонта АКПП

При появлении симптомов неисправности, не спешите вскрывать автомат. Перед ремонтом проведите самостоятельную диагностику:

Осмотрите АКПП на утечки.
Снимите коды неисправности.
Проверьте качество и уровень масла. Снимите поддон. Если жидкость потеряла прозрачность, сделайте тестовую частичную замену.
Проверьте давление в линиях.
Прозвоните электроцепи для проверки исправности проводки и наружных датчиков.

Для более точного определения проблемы без разбора АКПП не обойтись. Снятую коробку промойте от грязи и приступайте к переборке:

Открутите поддон.
Снимите фильтр.
Отсоедините шлейфы проводки и блок управления.
Открутите маслонасос.
Достаньте планетарный механизм с барабанами сцепления.

После разбора АКПП приступайте к следующему этапу ремонта, дефектовке. Посмотрите какие детали изношены. Резиновые уплотнители можно сразу выкинуть:

обратите внимание на состояние фрикционов, поршней, присутствие задиров на стальных дисках и тормозных лентах;
проверьте целостность шестерней и пальцев сателлитов планетарного механизма;
осмотрите узлы маслонасоса;
проверьте подшипники, втулки, люфт валов;
измерьте сопротивление соленоидов.

После замены всех неисправных деталей и расходников, соберите АКПП. Установите гидротрансформатор и коробку на место, не забывая подсоединить привода, электрический шлейфы, трубки. Поставьте на место снятую раздатку, кардан, подрамник и т.д. После ремонта залейте свежее масло и проверьте уровень.

Типичные неисправности

Основная причина поломки гидроблока в АКПП – грязь и нагар. Количество отложений растет при нерегулярном обслуживании или неправильной эксплуатации коробки.

Признаком неисправности гидроблока является ударное переключение режимов или скоростей либо переход коробки в аварийное состояние с выводом сообщения в комбинации приборов. При появлении первых симптомов поломки следует провести диагностику АКПП, что позволит снизить затраты на ремонт.

Неисправность проводки

Для подключения соленоидов АКПП имеется жгут проводки с кабелями, имеющими маслостойкую изоляцию. Повреждение штекеров или металлических жил приводит к некорректной связи клапанов с блоком управления.

Неисправность легко определяется тестером либо системой самодиагностики. Ремонт гидроблоков АКПП в этих случаях сводится к замене жгута. Пытаться восстанавливать жилы или изоляцию нецелесообразно.

Грязь и повреждения в каналах

Образующаяся при работе АКПП пыль от фрикционных дисков оседает в каналах. Проблему усугубляет нагар от масла. В результате ухудшается работа клапанов, которым требуется дополнительное усилие для перемещения штоков.

Уменьшение сечения каналов приводит к падению давления, что вызывает толчки при переключении. Абразивные частицы оставляют царапины на кромках седел клапанов. Это приводит к потере герметичности.

Удалить загрязнения можно путем промывки АКПП специальными составами или свежим маслом. Если стабилизировать работоспособность гидроблока не удалось, то понадобится восстановление узла со снятием и с использованием ремкомплектов.

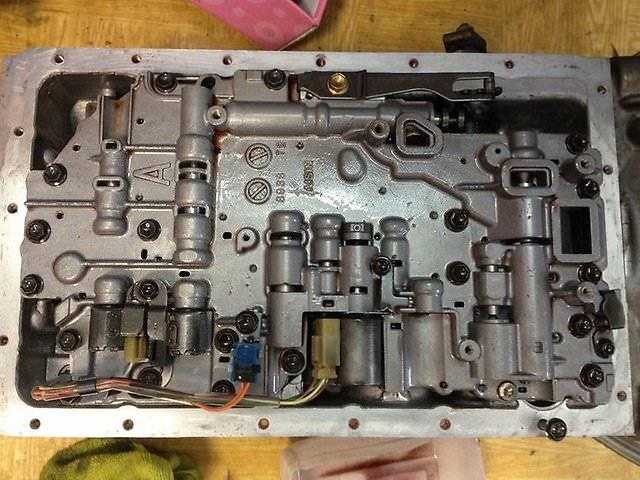

Разобранный гидроблок от АКПП со следами старого масла и грязи

Износившиеся расходники

Гидроблоки выходят из строя из-за естественного износа деталей, считающихся расходными (например, сепараторной пластины, пружин клапанов или засорения фильтра). Неисправность приводит к нарушению нормальной циркуляции масла, падению давления и толчкам при переключении передач.

Фильтр АКПП

Неисправности соленоидов

Поломка соленоида в гидроблоке АКПП сопровождается фиксацией кода ошибки с ограничением работоспособности коробки. Клапана забиваются грязью или нагаром, что приводит к ударам при переключении передач из-за замедленной работы.

Механический износ изменяет характеристики соленоида, которые корректируются блоком управления до фиксированного предела. Также возможен обрыв или короткое замыкание обмоток. Средний ресурс соленоидов – 300-400 рабочих циклов (зависит от конструктивных особенностей и условий эксплуатации АКПП).

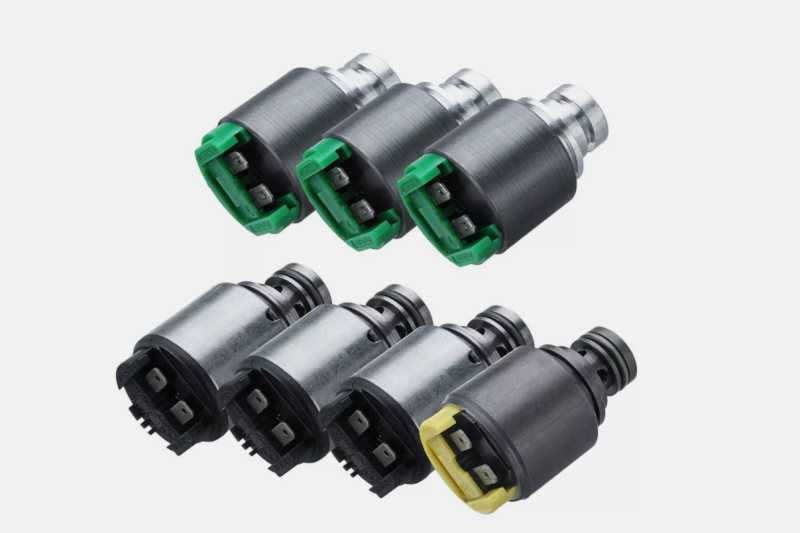

Соленоиды АКПП

Неисправность датчиков

Расположенные внутри гидроблока датчики подвергаются воздействию высокой температуры и продуктов износа. В случае поломки меняется сопротивление сенсора либо фиксируется обрыв цепи.

Например, отказ датчика температуры приводит к отключению адаптации давления масла или некорректной работе системы блокировки гидротрансформатора.

Проверить состояние сенсоров можно путем замера сопротивлений без разборки АКПП (компьютером или тестером, подключаемым к колодке электропроводки коробки).

Неисправность электроплаты

В конструкции ряда АКПП гидроблок совмещен с электронным контроллером, что позволяет ускорить обмен информацией. Контроллер поддерживает систему самодиагностики с записью кодов ошибок, которые считываются сканером.

Износ гидроплиты

Алюминиевая гидравлическая плита повреждается абразивными частицами, попадающими в масло при нерегулярном обслуживании или нарушении условий эксплуатации АКПП. Дефект влияет на мягкость переключения передач – возможно «зависание» коробки.

Разборка и чистка гидроблока АКПП с заменой изношенных деталей (например, сепаратора с изношенными резиновыми уплотнителями или истершимися отверстиями под шариковые обратные клапаны) возвращают работоспособность трансмиссии.

Нарушение герметичности

В конструкции сепараторной пластины имеются резиновые уплотнители, изолирующие каналы. По мере эксплуатации прокладки дубеют и разрушаются, что приводит к течи жидкости и падению давления.

Вероятные поломки железа

Гул, вибрация, нарастающие по мере ускорения. Усталость подшипника, втулки или планетарной передачи;
Машина не едет, задняя скорость есть. Износ втулки, фрикционного диска, муфты, обрыв манжета поршня.
Пропал реверс и 3–4 передачи. К пунктам, описанным выше, прибавляется срезанное шлицевое соединение.
Нет только реверса. Усталость тормозной ленты, пакетов сцепления, обрыв манжеты поршня или штока, сломан весь пакет торможения.
Машина не может тронуться и не реагирует на переключения селектора. Не включается задняя скорость, передняя включается при нажатии педали газа. Смерть гидротрансформатора, масляного насоса, фрикционов, тормозной ленты, поршней, всех уплотнительных колец. Стоит проверить щуп, может, в трансмиссии просто нет смазки.
Толчки при смене положения селектора, но автомобиль буксует. Маловато масла, забит фильтр, умер гидротрансформатор.
Автомобиль буксует при штурме подъемов. Маловато смазки, износ фрикционов, поршней, масляного насоса.
Пробуксовка при старте с места. Изношен гидротрансформатор, сцепления, манжеты муфты.
Машина едет на нейтрале, как на скорости. Неверная регулировка селектора передач, неисправность его датчика, заел поршень, фрикционные диски слиплись.

Смена передач происходит только на больших скоростях. Неверная регулировка тросика, заедает клапан центробежного регулятора, засорен фильтр, заело дроссельный клапан.
Пропал кикдаун. Умер датчик или его проводка, заел клапан, неверно отрегулирован тросик.
Удары и рывки при смене передач. Износ фрикционов или тормозной ленты.
Машина двигается и начинает движение с места с большим трудом. Умер гидротрансформатор.
Металлические звуки, гул в коробке. Износ шестерней, подшипников, дифференциала, сателлитов.
После прогрева АКПП машина не едет. Износ фрикционов.
Машина глохнет при переключении передач, если не газовать. Гидротрансформатор.
Частички металла в поддоне. Износ планетарной передачи, подшипников, сателлитов, втулок, дифференциала.
Частички пластика в поддоне. Сломалась втулка, шайба, вошер или иной элемент.
Шарики в поддоне. Рассыпался подшипник.

АКПП Chrysler A604 (40TE, 41TE)

Различаются для A604 до 2003 года и для модификаций 40TE/41TE после 2004.

Типичные проблемы “железа” АКПП A604:

– Планетарный ряд Передний, (Front Planet 272582 )

В возрастных АКПП встречаются:

– разнообразные проблемы с подшипниками Дифференциала ( 272717 ),

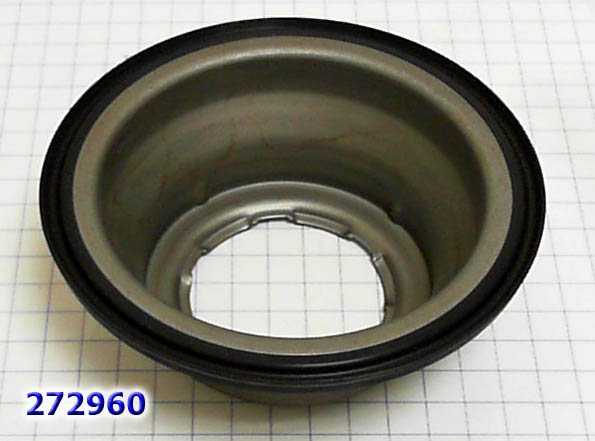

– Поршень обрезиненный, Retainer Piston, Underdrive Clutch ( 272960 ) чаще других меняется вместе с

– Барабан, Drum Input Retainer Clutch ( 272554А ).

Эти трансмиссии ходят долго и надежно при условии ежегодной (или через 30 ткм) смены масла и контроля за его уровнем и качеством. Если масло загрязняется слишком быстро стоит послушать работу гидротрансформатора и не опоздать с его ремонтом.

На каких авто устанавливалось это семейство АКПП:

Авто	Модель	Год выпуска	Страна сборки	Двигатель	Модель	Альтернативное имя
CHRYSLER	CIRRUS	95-00	MEX USA	4 SP FWD	L4 2.4L V6 2.5L	41TE	A604
CHRYSLER	LEBARON	95	4 SP FWD	V6 3.0L	41TE	A604
CHRYSLER	PACIFICA	04-07	CAN	4 SP F/AWD	V6 3.5L 3.8L	41TE	A604
CHRYSLER	PT CRUISER	01-09	AUT MEX	4 SP FWD	L4 2.0L/2.4L	41TE	A604
CHRYSLER	SEBRING/SEBRING CONVERT.	00-10	USA MEX	4 SP FWD	L4 2.4L 2.5L V6 2.7L 3.0L	41TE	A604
CHRYSLER	SEBRING	05-09	CHNUKR	4 SP FWD	L4 2.0L 2.4L V6 2.7L	41TE	A604
CHRYSLER	TOWN&COUNTRY	95-..	CAN USA	4 SP F/AWD	V6 3.3L 3.8L	41TE	A604
CHRYSLER	VOYAGER	01-..	AUT CAN CHN TWN USA	4 SP FWD	L4 2.4L 2.8L V6 3.0L 3.3L 3.8L	41TE	A604
DODGE	AVENGER	95-00	USA	4 SP FWD	L4 2.0L V6 2.5L	41TE	A604
DODGE	AVENGER	07-10	USA	4 SP FWD	L4 2.4L V6 2.7L	41TE	A604
DODGE	CARAVAN/GRAND CARAVAN	95-..	CAN CHN USA	4 SP F/AWD	L4 2.4L V6 3.0L 3.3L 3.8L	41TE	A604
DODGE	JOURNEY	08-..	MEX	4 SP FWD	L4 2.4L V6 2.7L	41TE	A604
DODGE	NEON	01-06	USA VEN	4 SP FWD	L4 2.0L	41TE	A604
DODGE	STRATUS	95-06	MEX USA	4 SP FWD	L4 2.0L/2.4L V6 2.5L 2.7L	41TE	A604
EAGLE	TALON	95-98	USA	4 SP FWD	L4 2.0L V6 2.5L NON TURBO	41TE	A604
MITSUBISHI	ECLIPSE	95-98	4 SP FWD	L4 2.0L	41TE	A604
MITSUBISHI	GALANT	94-98	4 SP FWD	V6 2.5L	41TE	A604
PLYMOUTH	BREEZE	95-00	USA	4 SP F/AWD	L4 2.0L 2.4L	41TE	A604
PLYMOUTH	VOYAGER/GRAND VOYAGER	95-00	4 SP FWD	L4 2.4L V6 3.0L/3.3L/3.8L	41TE	A604
VOLGA	SIBER	08-..	RUS	4 SP FWD	L4 2.4L	41TE

Методы диагностики неисправностей

В диагностике главное – собрать нужную информацию и правильно ее интерпретировать. Поэтому лучше обратиться к специалистам. Определите, в чем проблема, в СТО, а ремонтом займитесь самостоятельно. Без должного опыта и оборудования вы потратите кучу времени на диагностику. Существует механическая и .

Общая схема проведения диагностических процедур:

проверить масло,
проверить работу двигателя при холостом ходе, места соединения электропроводки и тросов,
определить коды ошибок работы блоков управления (БУ) коробкой передач и двигателем,
проверить коробку на автомобиле без движения,
проверить АКПП в движении,
проверить давление внутри системы управления.

Электронная система управления и диагностика ее неисправностей

Если причина неисправностей – проблемы с электроникой, то, скорее всего, вам не понадобится демонтаж и разборка АКПП. Диагностику неисправностей в этой системе осуществляет БУ. Он контролирует сигналы датчиков, передаточное отношение коробки передач и сопротивление выходных цепей. Могут возникать неисправности таких деталей и узлов:

входных датчиков,
электронного блока управления,
исполнительных устройств системы управления,
нарушение целостности соединений электрической проводки.

В компьютер трансмиссии поступают сигналы от различных датчиков. Если какие-то параметры выходят за норму, он записывает в память код этой проблемы (DTC). Расшифровать такие цифры можно с помощью специального сканера.

Диагностика проблем механической и гидравлической частей

Это основные проблемы самой АКПП. Их условно разделяют на три подгруппы:

Повреждения фрикционных групп, втулок и корпусов, суппортов, планетарных рядов, насоса и другой механики.
Неисправность трансформатора. Сюда входят:
- обрывы шлицов проводов,
механические разрушения лопастей,
обгонной муфты,
износ главного блокировочного фрикциона,
разгерметизация сальника поршня.
Проблемы с механикой гидравлической плиты.
