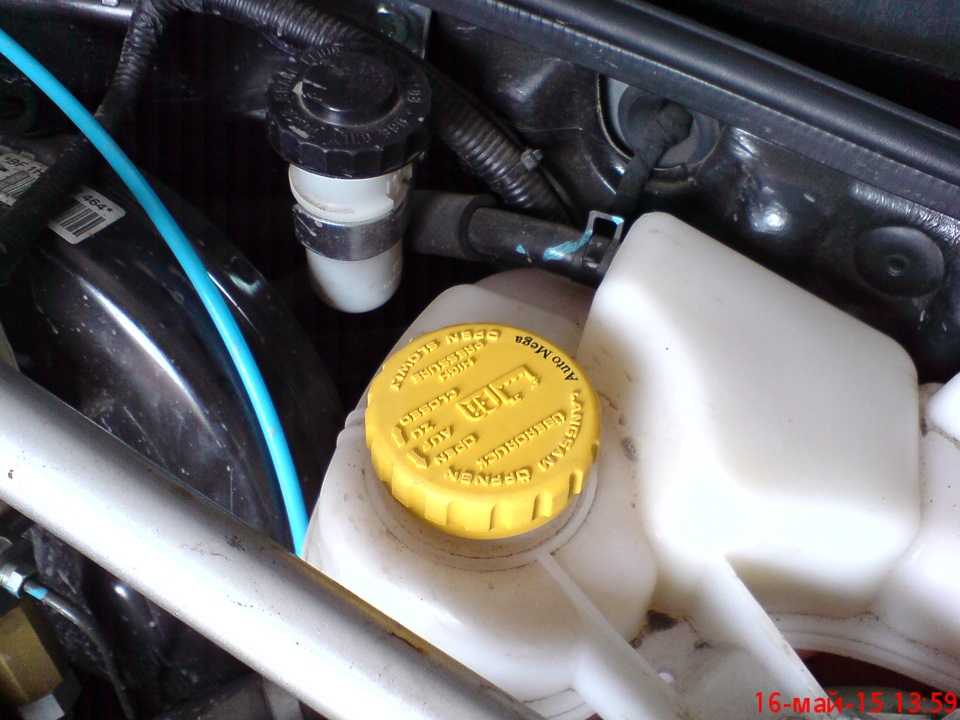

Все о крышке расширительного бачка

Проверка клапанов крышки расширительного бачка

Проверка работоспособности крышки может проводиться несколькими способами. Лучшим вариантом считают обращение в сервисный центр, так как там имеется необходимое оборудование, которое позволит установить точное рабочее давление и любые дефекты в работе.

При самостоятельном варианте проверки функциональности клапанов обращается внимание на то, что каждый клапан имеет свой тип проверки. Для предохранительного типа клапана порядок действий достаточно прост:

Для предохранительного типа клапана порядок действий достаточно прост:

1. Прогревается двигатель.
2. Откручивается крышка при работающем автомобиле.
3. Появление шипящего звука означает наличие сдерживания давления, то есть клапан в рабочем состоянии.

При выявлении дефектов у клапана при нагнетании давления обращают внимание на патрубки СОД. Если они деформированы, то клапан является неисправным

При проверке клапана выкручивают крышку и нажимают на патрубок, деформируя его. Далее при таком положении патрубка крышка закручивается. Если патрубок снова приобрел свою начальную форму после закрытия крышки и устранения давления на него, то клапан работает исправно.

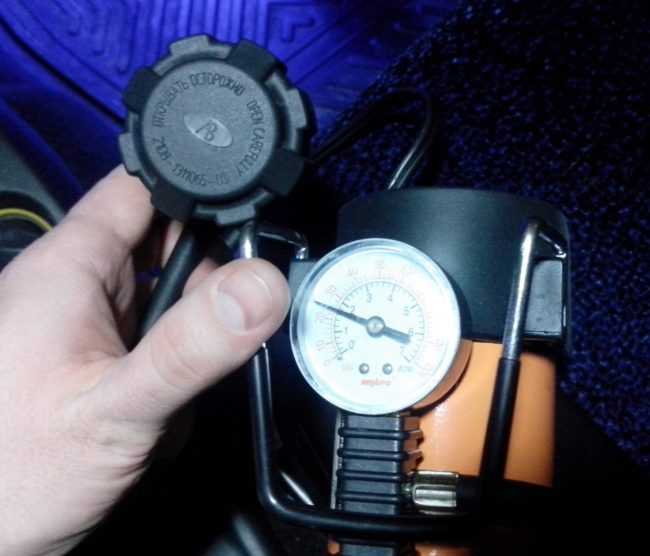

Для более надежного способа потребуется насос с манометром, расширительный бачок и проверяемая крышка. Все отверстия глушатся пробками.

При накачке фиксируется момент щелчка и пропуска воздуха через пробку. Нормой для полноценного функционирования считают показатели в 1.1–1.5 кгс/см2. Если в дальнейшем при накачке шипение только усиливается, то клапаны исправно работают. После окончания процедуры проверяют крышку на удержание. Если открытие сопровождается стандартным шипением, то пропускной элемент не имеет дефектов и удерживает требуемые показатели давления.

Способы доработки

Существует несколько вариантов доработки со схожим результатом, но отличающихся друг от друга затратами сил и времени. Рассмотрим наиболее популярные из них.

Первый способ модернизации

Он предполагает приобретение качественной запорной конструкции от иномарки с последующим ее разбором.

Описание работ:

1. Крышку, установленную заводом, снимают и извлекают из нее «начинку».
2. Аналогично поступают с приобретенной деталью. Для удобства и ускорения процесса оригинальный корпус распиливают.
3. Разрезать можно также центровочный бортик.
4. В приобретенной детали подрезают рабочую конструкцию на 1 мм.
5. После этого монтируют механизм в новый корпус, укрепив его резиновым уплотнителем.

После полной сборки и проверки надежности крепления крышку можно устанавливать на место.

Классический способ доработки

Этот вариант не требует приобретения новой детали — совершенствуется имеющаяся в наличии.

Пошаговый алгоритм:

1. Крышку снимают с посадочного места и аккуратно разбирают — вынимают механизм, контролируя пружины. Они находятся в сжатом состоянии и могут выскочить.
2. После снятия рабочего механизма нужно вынуть пружины и укоротить их — большую на 1 звено, маленькую на 2.
3. Затем в обратной последовательности собирают деталь, устанавливая элементы на заводские места.

Проведенные манипуляции позволяют уменьшить порог срабатывания клапана — он открывается при давлении 1 бар.

Доработка крышки бачка машины

Автомастера рекомендуют отрезать пружины понемногу, постоянно контролируя рабочую нагрузку. После обрезки и проверки обрезанный конец потребуется отшлифовать, чтобы исключить повреждение пластика.

Демонтаж и замена бачка

Дорогой и трудоемкий, но эффективный способ устранения проблем с системой охлаждения. Он предполагает снятие штатного бачка запорного элемента и установку оборудования от другого автомобиля (иномарки).

Приобретая комплект, рекомендуют предварительно замерить диаметр патрубков на входе и выходе. В случае необходимости — приобрести переходники.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

• Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
• При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
• Подождите, пока температура двигателя дойдет до рабочих параметров;
• Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
• Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
• При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
• Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии! Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

(1 оценок, среднее: 5,00 из 5) В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Как стравить воздух на примере модельного ряда ВАЗ

У моделей ВАЗ в расположении компонентов системы охлаждения есть конструктивное достоинство — удобная позиция охлаждаемого дроссельного узла (карбюратора), являющегося самым высоким местом в системе охлаждения. Порядок действий на автомобиле Лада Калина такой (из инструмента понадобится только крестообразная отвёртка).

Полностью открываем переключатель отопителя (на максимально высокую температуру);

Демонтируем защитный экран клапанной крышки;

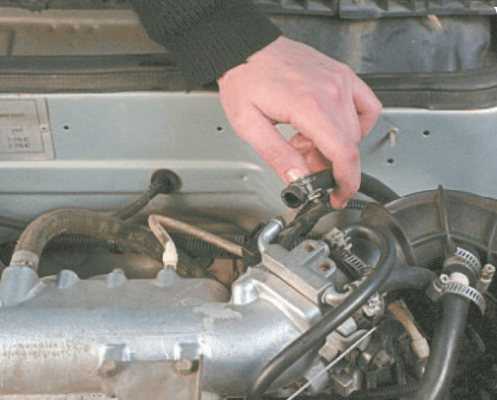

Отсоединённый отводной шланг нагрева от штуцера дросселя

Снимаем крышку с расширительного бачка

Видео: Как убрать воздух из расширительного бачка

Второй способ выпустить воздух отличается от первого только тем, что не нужно ртом нагнетать воздушные массы в горловину расширительного бака. Все операции проделываются на нормально прогретом, заглушённом двигателе. Этот способ никаких манипуляций с пробкой расширительного бачка не предусматривает. Сразу снимается один из двух шлангов подогрева со штуцеров дросселя. Если охлаждающая жидкость потечёт, то шланг вставляется на своё место и затягивается. С одного раза может не получиться, тогда операцию нужно проделать снова

Этот метод требует внимательности и осторожности, так как тосол нагрет до температуры 90 градусов и находится под повышенным давлением

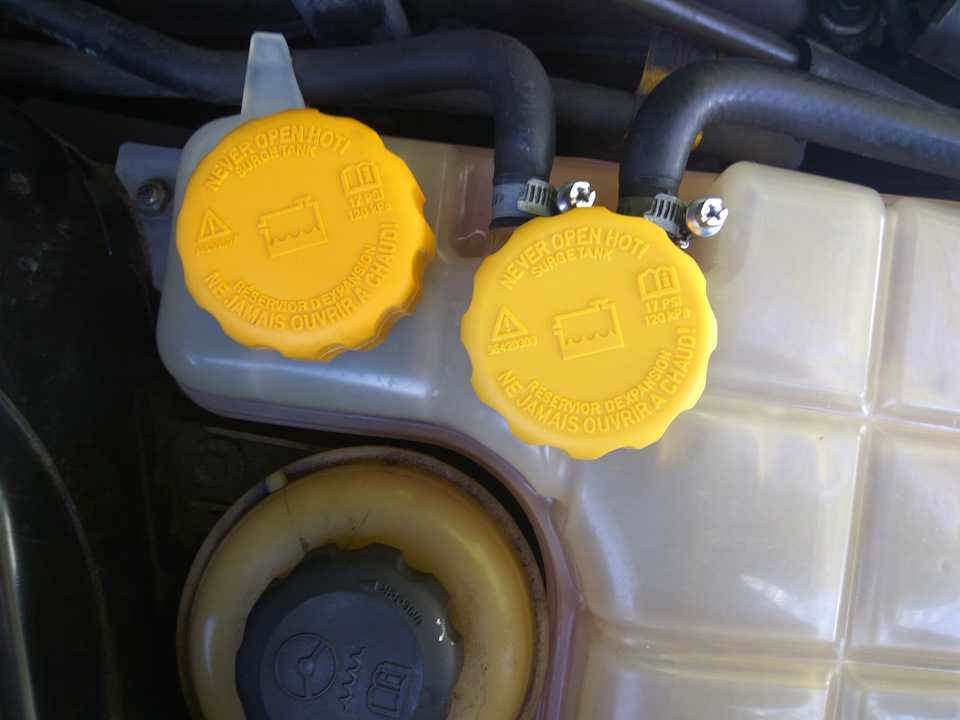

Доработка новой крышки

К сожалению, качество запчастей для отечественных автомобилей оставляет желать лучшего, и лучше проверить новую крышку на стенде. Если давление не держится или избыточное давление не стравливается, можно подрезать пружины. Для этого деталь разбирается, уплотнительную резинку поддевают и снимают отверткой. Затем отверткой аккуратно снимается внутренняя крышка и вынимаются пружины.

Большая пружина подрезается на один оборот, а малая пружина на два оборота. В результате выпускной клапан начнет открываться при давлении в 1 атмосферу, а не в 1.7 атмосфер. Впускной клапан при проверке должен свободно продуваться.

Укорачивание пружины пробки

Как работает крышка радиатора

Для того, чтобы лучше понять суть проверки крышки радиатора, для начала необходимо обсудить ее устройство и схему. В первую очередь необходимо отметить, что антифриз в системе охлаждения находится под повышенным давлением. Это обстоятельство сделано специально для того, чтобы повысить температуру кипения охлаждающей жидкости, поскольку рабочая температура двигателя немного превышает традиционные +100 градусов по шкале Цельсия. Обычно температура кипения антифриза находится в районе +120°С. Однако она зависит, во-первых, от давления внутри системы, а во-вторых, состояния охлаждающей жидкости (по мере старения антифриза снижается и температура его кипения).

Через крышку радиатора не только заливают антифриз непосредственно в корпус радиатора (хотя обычно доливают антифриз в расширительный бачок соответствующей системы), но и через нее выходит в расширительный бачок охлаждающая жидкость, превращенная в пар. Устройство крышки радиатора автомобиля достаточно простое. Ее конструкция подразумевает использование двух прокладок и двух клапанов — перепускного (другое название — паровой) и атмосферного (другое название — впускной).

Перепускной клапан размещен на подпружиненном плунжере. Его задача состоит в том, чтобы плавно контролировать давление внутри системы охлаждения. Обычно оно составляет около 88 кПа (отличается у разных автомобилей, а также зависит от условий работы двигателя у конкретного двигателя). Задача же атмосферного клапана противоположная. Так, он предназначен для обеспечения постепенного выравнивания атмосферного давления и повышенного давления внутри системы охлаждения в ситуации, когда двигатель выключен и остывает. Использование атмосферного клапана обеспечивает два аспекта:

• Исключается резкий скачек температуры охлаждающей жидкости в момент остановки помпы. То есть, исключается тепловой удар.
• Исключается перепад давления в системе в то время, когда температура охлаждающей жидкости постепенно снижается.

Таким образом, перечисленные факторы являются ответом на вопрос, на что влияет крышка радиатора. На самом деле частичный выход ее из строя обычно приводит к тому, что температура кипения антифриза снижается, а это может привести к его закипанию в процессе работы мотора, то есть, перегреву двигателя, что само по себе очень опасно!

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: До премьеры нового внедорожника Volkswagen осталось два месяца

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.

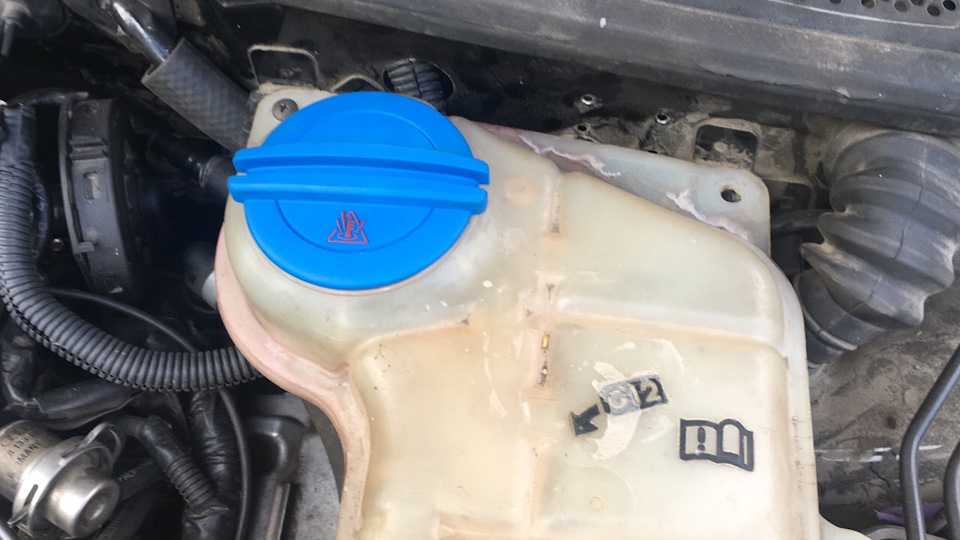

Зачем нужна крышка?

Вся система охлаждения устроена предельно примитивно: термостат, хомуты и бачок с крышкой. Термостат – разговор отдельный; про хомуты можно сказать только то, что они должны быть целыми и крепко затянутыми. А вот пробка на бачке – вещь важная, хотя и несложная на вид. Принцип ее действия заключается в том, что при превышении давления внутри бачка (обычно при поднятии его выше 1,5 атмосфер) крышка стравливает лишнее.

Когда движок остывает, внутри бачка давление падает, и для его выравнивания крышка должна впустить вовнутрь воздух снаружи. И при этом навернута она должна быть крепко и оставаться герметичной.
