Как произвести на калине замену радиатора печки (отопителя), варианты без снятия панели и для авто с кондиционером, видео

Причины появления воздушных пробок

Воздух характеризуется относительно невысокой теплопроводностью, и сам по себе он редко используется в качестве охладительного агента (исключение – обдув радиатора, но причины здесь прозаические – полное отсутствие энергетических затрат). Но его опасность при смешивании с техническими жидкостями заключается не столько в снижении теплоёмкости, сколько в образовании воздушных пробок, которые, скапливаясь в самых высоких точках магистрали, препятствуют свободному течению охлаждающей жидкости.

В каких случаях происходит проникновение воздуха в герметичную систему охлаждения двигателя? Причин может быть несколько:

разгерметизация системы – нарушение целостности соединений патрубков, трубок, шлангов в месте их крепления к штуцерам, что и приводит к такому явлению, как подсос наружного воздуха. Произойти такое может в результате перегрева, случайного механического воздействия, неумелых действий водителя, из-за естественного износа. Отдельно стоит упомянуть о случаях, когда потеря герметичности происходит по причине длительного воздействия пониженного давления в системе, наблюдающегося у поверхности стенок трубопроводов во время движения ОЖ;
многие водители даже не догадываются, что при замене или доливании антифриза, если делать это быстро, образуется обширная воронка, которая не позволяет воздуху выйти наружу. В результате в систему попадает ощутимое количество воздуха, что грозит образование пробок со всеми вытекающими последствиями. Поэтому рекомендация заливать тосол тонкой струёй, не считаясь со временем, остаётся актуальной для значительной части автовладельцев;
проблемы в функционировании воздушного клапана. Для циркуляции ОЖ в системе используется помпа, но создаваемое давление не статичное: из-за нагрева жидкости на определённых участках магистрали давление повышается, в районе радиатора – уменьшается. Это, в принципе, нормально. Но в некоторых случаях область повышенного давления достигает расширительного бачка, воздух в котором сжимается, и клапан в крышке бачка стравливает его наружу. При пониженном давлении происходит обратный процесс – засасывание воздуха. Но если клапан заело, то он работает только в одном направлении. Это чревато накоплением воздушной массы, которая просто вынуждена идти дальше через трубопроводы, смешиваясь с охлаждающей жидкостью;
воздух может проникать в СО и через прохудившийся сальник помпы, а также через фибру, если она имеет сквозные механические дефекты;
течи антифриза через соединения шлангов, патрубков и обоих радиаторов могут и не приводить к попаданию через них воздуха внутрь системы, но в таких случаях объем ОЖ уменьшается, что автоматически приводит к увеличению объёма воздуха (через расширительный бачок). В случае засорения радиатора двигатель начинает перегреваться, и в совокупности это приводит к образованию пробок;
нарушение целостности прокладки ГБЦ – ещё одна распространённая причина возникновения течи антифриза, проникающего в цилиндры, в результате чего объём охлаждающей жидкости понижается, а последствия этого явления вы уже знаете.

Кстати, когда тосол попадает из цилиндров в картер и там накапливается, проверка уровня масла щупом может показать его увеличение. Если же ОЖ попадает в выхлопную систему, обнаружить это можно по изменению цвета выхлопа из прозрачного на белый.

Не следует относиться к этой проблеме, как второстепенной. Неприятности в случае неустранения завоздушенности и причин его возникновения могут оказаться слишком серьёзными. Изменение нормальной циркуляции тосола по магистрали – только первый звоночек, но именно с него начинаются проблемы с отводом тепла от силового агрегата.

Поскольку из-за воздушных пробок ОЖ не попадает в радиатор, она не охлаждается и следует в двигатель ещё горячей. Последний начинает перегреваться, ухудшая свои динамические показатели.

Вторичное проявление завоздушенности СО – ухудшение работы салонного отопителя, поскольку антифриз до него не добирается, а работа вентилятора положения не улучшает – в салон продолжает поступать холодный воздух

Чаще всего водители обращают внимание на наличие пробок не из-за перегрева мотора, а потому, что им холодно

В тёплое время года и эта причина становится неочевидной. Между тем ненормальный температурный режим работы двигателя рано или поздно завершится тепловым ударом – худшим, что может с ним случиться вообще. И тогда больших трат на восстановление мотора не избежать, причём вам придётся обходиться без средства передвижения довольно долго – такие неисправности за день-два не чинят.

Антифриз влияет на функционирование печки

Всем известно, что контур охлаждения содержит собственную жидкость, за счет циркуляции которой происходит отвод тепла от мотора Лада Калина. В отопительной системе Калины присутствует собственный радиатор. Иногда пониженный уровень антифриза способен спровоцировать снижение эффективности функционирования печки, то есть плохо греет печка.

Еще одной распространенной причиной является недостаточно эффективный отвод тепла и снова плохо греет печка. Причиной этому может послужить присутствие в контуре воздушной пробки. Можно ли ее проверить? Да! При остывшем двигателе возьмитесь рукой за верхний и нижний патрубки радиаторного узла и сжимайте их.

Отсутствие бульканья – главное условие, при котором пробка отсутствует. Если ситуация обратная, то «выгоняем» воздух из контура. Для этого открываем крышку бачка и, подняв передок авто, запускаем мотор Лада Калина. Даем ему какое-то время поработать (4-5 мин.), периодически газуя акселератором. Затем опускаем и закрываем крышку.

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Способы установки радиатора

Поставить новый радитор можно путем:

укорачивания штуцеров;
подрезанием корпуса отопителя;
развернутой установкой теплообменника.

Один из методов монтажа радиатора печки ВАЗ «Калина» — укорачивание штуцеров. Подрезав их, теплообменник ставим на место. Но используя этот способ, придется дополнительно менять резиновые патрубки подачи охлаждающей жидкости на более длинные (подходят патрубки от ВАЗ-2109) и немного дорабатывать пластину с уплотнителем.

Недостаток этого метода заключается в том, что после укорачивания штуцеров их соединение с резиновыми патрубками располагается в салоне, и в случае течи в месте соединения вытекший антифриз окажется на полу.

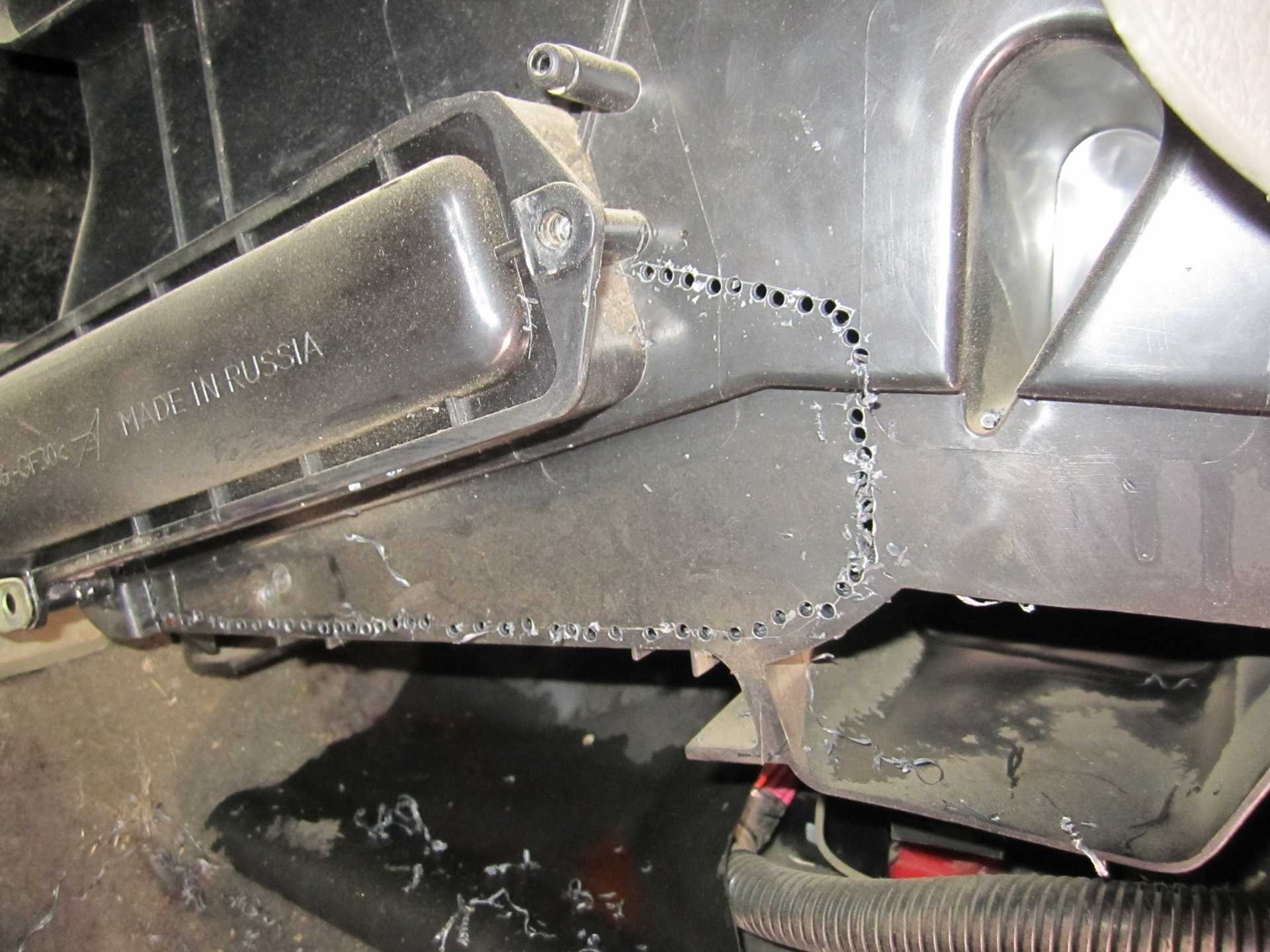

Чтобы не укорачивать штуцеры, подрезаем немного корпус сбоку и внизу. Вырезав кусок корпуса, окно для размещения радиатора в посадочное место увеличится, что позволит установить новый элемент. После установки вырезанные куски корпуса устанавливаются на место и фиксируются болтами, а линия разреза замазывается герметиком. Негативный факт этого метода — разрезание корпуса. К тому же, если линии разреза некачественно заделать, то эффективность печки снизится из-за рассеивания воздушного потока.

Третий метод – развернутая установка. При таком монтаже штуцеры направлены в сторону салона. Чтобы подключить теплообменник печки к системе охлаждения при такой установке, потребуются длинные патрубки и специальные угловые переходники, с помощью которых трубки соединяются со штуцерами. Этот способ монтажа не требует разрезания корпуса или укорачивания штуцеров, но он не подходит для ВАЗ «Калина», оснащенной кондиционером, поскольку протягиванию трубок мешают некоторые элементы системы кондиционирования.

Какой метод замены использовать, решать самому автовладельцу

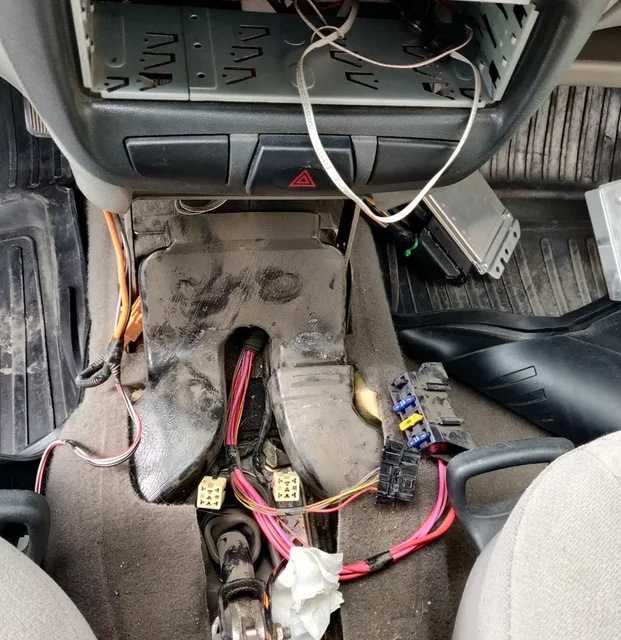

Напоследок небольшой совет – в процессе работ уделите внимание ЭБУ – перенесите его в другое место или хотя бы надежно обмотайте полиэтиленовой пленкой, чтобы защитить его от попадания антифриза

Видео: Замена радиатора печки КАЛИНА. Упрощённый вариант

Потребуется

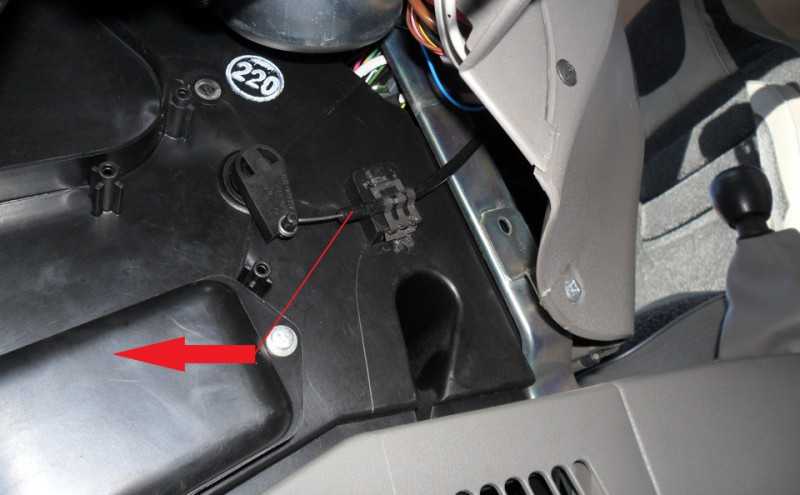

Отвернуть 3 самореза крепления крышки кожуха отопителя и каркаса уплотнителя патрубков радиатора.

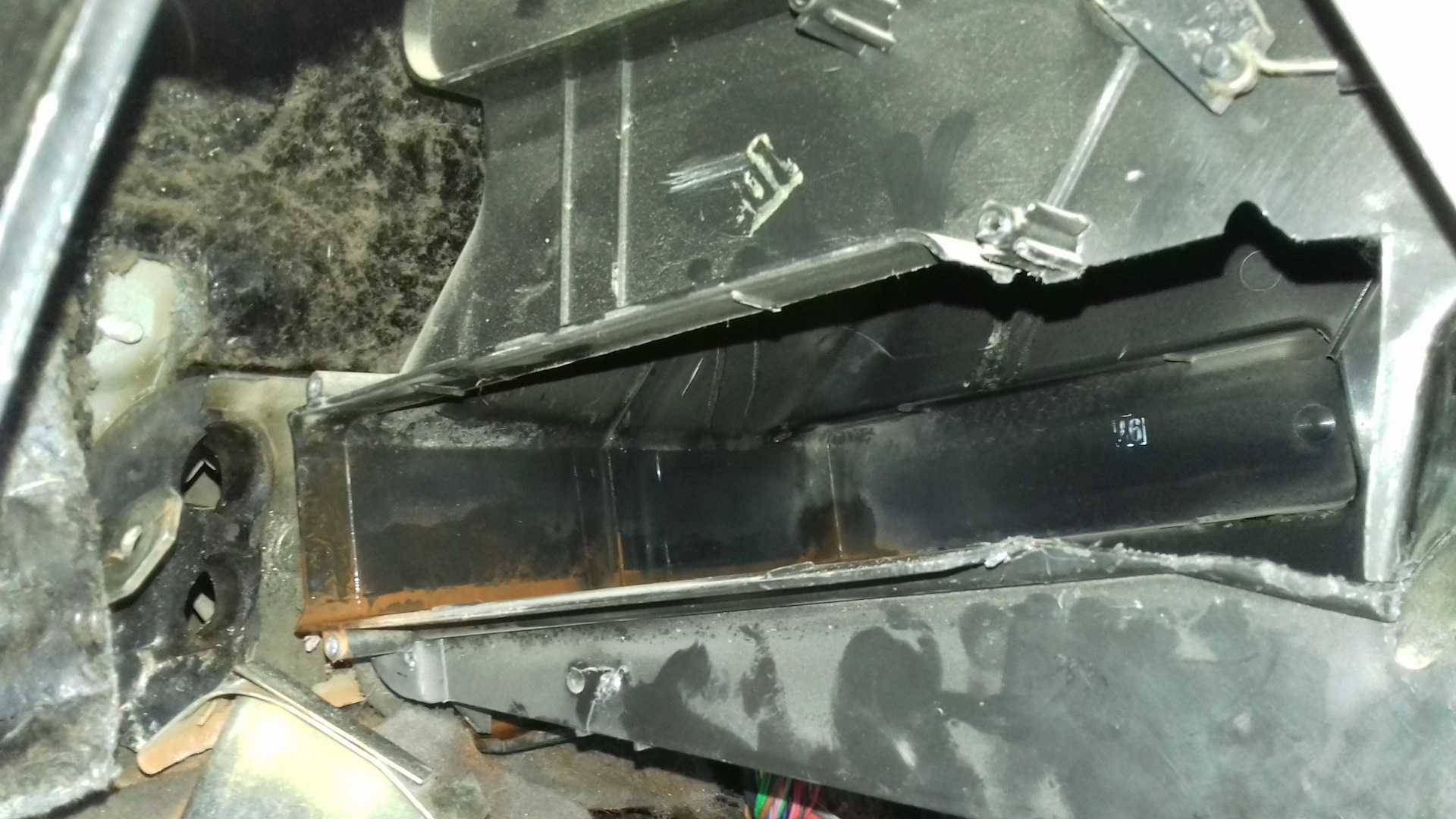

Вытащить радиатор из корпуса отопителя.

Воздушная пробка в системе охлаждения Лады Калина признаки, ремонт

Любая модель автомобиля – это в первую очередь сложный вид техники, который состоит из многочисленных узлов и агрегатов. К сожалению, рано или поздно один из элементов может выйти из строя, так как при эксплуатации машины различные комплектующие неизбежно нагреваются, согласно законам физики. Чтобы предотвратить сильный перегрев, в Ладе Калина, да и во всех остальных автомобилях, предусматривается система охлаждения, в которой способен образоваться воздух.

Если воздушная пробка в системе охлаждения Лады Калина не будет своевременно удалена, то такая неисправность может вывести из строя различные узлы, и даже привести к поломке двигателя. Поэтому автовладельцам обязательно нужно заняться ремонтом машины при первых признаках поломки. Фейсбук блог Ігоря Сподіна про спорт . А откуда может взяться воздух в системе охлаждения и как удалить его по правилам, будем анализировать далее.

Основные признаки возникновения воздушной пробки

Самостоятельно понять, что в системе охлаждения образовалась воздушная пробка, автовладельцы Лады Калина смогут по таким признакам:

Отопительная система авто будет плохо работать или вообще откажется функционировать. Такой вид неисправности проявляется из-за того, что появившаяся воздушная пробка не позволяет проникать в радиатор антифризу или другой охлаждающей жидкости.
Автомобиль начнет сильно перегреваться, на что укажет специальный индикатор, расположенный на приборной панели. А объясняется перегрев авто все той же воздушной пробкой, которая препятствует свободному перемещению охлаждающей жидкости по специальной системе охлаждения.
Существуют и другие признаки, указывающие на возникновение воздушной пробки, поэтому перед устранением неполадки специалисты рекомендуют проверить состояние всех комплектующих, которые входят в систему охлаждения.

После того как причина дефекта будет определена, следует как можно быстрее избавиться от воздуха в системе охлаждения.

Справиться с такой задачей способен даже автовладелец без опыта, если точно станет следовать рекомендациям и инструкциям от настоящих профессионалов своего дела.

Поэтапное исправление неполадки

Довольно часто автовладельцы замечают, что после прогрева машины воздух «уходит» из системы охлаждения без каких-либо действий. И это действительно может быть так, но лишь в том случае, если термостат, в который проходит охлаждающая жидкость с двигателя, полностью функционирует. Поэтому в первую очередь следует проверить работу этого элемента и при необходимости его заменить. А после замены термостата нужно в обязательном порядке слить всю охлаждающую жидкость и заменить ее на новую.

Если термостат не требует замены, впору приступать к поэтапному удалению воздуха из системы охлаждения, подготовив заранее для этого мероприятия ключи соответствующего размера, с помощью которых можно будет снять хомуты и защиту, а также обычную отвертку для работы с креплениями:

снимается с фиксирующих шпилек пластиковая защита корпуса;
с верхнего или нижнего патрубка снимается хомут;
отвинчивается крышка с расширительного бачка, а горловина накрывается чистой тряпкой;
далее нужно просто подать воздух через тряпку в расширительный бачок, дунув в его горловину изо всех сил;
если вышеописанные действия будут произведены правильно, то из патрубка прольется немного охлаждающей жидкости;
патрубок надевается на прежнее место и фиксируется хомутом;
защиту корпуса устанавливают на прежнее место.

Как можно заметить, самостоятельно убрать воздух из системы охлаждения Лады Калина довольно легко, а просмотр обучающего видео на интернет-ресурсе поможет еще более упростить этот процесс и получить ответы на любые вопросы, которые касаются анализируемой темы.

Самостоятельный тюнинг

Причины перегрева двигателя Калина:

неисправность термостата. Чтобы убедиться в их работоспособности, осмотрите шланги радиатора визуально. Если верх холодный, а низ горячий, термостат заблокирован. В этом случае необходимо будет установить новое устройство;
забитые соты. В этом случае двигатель перегревается весной или летом. Желательно очистить радиатор (внешний);
отказ вентилятора. Аппарат не запускается из-за сильного нагрева теплоносителя. Желательно проверить работоспособность реле и проводки;
воздух в системе. В этом случае откройте расширительный бачок. После запуска двигателя периодически нажимайте на дроссельную заслонку (до красной отметки). Если вентилятор запускается, они «зажигаются газом» после выключения зажигания. Если неисправность не устранена, снимается экран силового агрегата. Сначала поднимите мотор, опустите тиски. Патрубок удален. Крышка снята, тара взломана. Трубка и крышка заменены. Двигатель прогревается, зажигание выключается. Затем снимите трубу отопления. Поскольку антифриз – токсичное вещество, рекомендуется его тщательно слить (соблюдая меры безопасности). Двигатель должен быть холодным. На штуцер надевается труба, удаляется воздух.

Если двигатель прогревается, то Лада Калина СОД обновится. Модификация системы заключается в установке термостата на 6 отверстий. Устройство предназначено для поддержания стабильной температуры жидкости и нормализации работы отопительных приборов в салоне автомобиля. При необходимости установить фильтр охлаждающей жидкости или кран печки. Для быстрого прохождения антифриза по каналу (с минимальным риском перегрева) устанавливается дополнительная помпа.

Рассматриваемая система подходит для КЗ и НО печки на ВАЗ 2110. В первом случае нужно будет дросселировать выход из СОД. В этом случае печь будет работать только на высоких оборотах. Чтобы получить горячий воздух от отопительного агрегата, нажмите на педаль газа. Если уменьшить мощность печки C / O, давление в пульте дистанционного управления увеличится. Для этого используйте дроссельную заслонку или шаровой кран. Перед установкой Калины СОД в ВАЗ рекомендуется проконсультироваться со специалистами.

Почему вы не авторизованы. Входить.

Потому что вы не являетесь доверенным пользователем (телефон не проверен). Введите и подтвердите свой номер телефона. Узнайте больше о доверии.

Потому что тема заархивирована.

до 85 градусов, в среднем всегда в таком положении, летом в пробках 90 – 91 градус, что вполне комфортно. Включение вентилятора – регулирует логику ЭБУ, и термостат здесь почти не имеет значения – если только он не застрял. В целом Грантовская СОД очень прочная и компактная в плане самого терморегулятора, после двух лет использования – только положительные эмоции. Сам не сложно во всяком случае, переоделся на коленях на свежем воздухе в теплое время года сам

Post Views: 31

Несколько полезных советов

Если вы выяснили, что в машине печка не обогревает салон, то:

производите осмотр по схеме «от простого к сложному», то есть проверьте для начала простые детали, например, воздушный фильтр и наличие жидкости для охлаждения;
если проблема была не в этом, переходите к проверке сложных деталей системы;
отличным способом точно узнать, что конкретно вышло из строя, является полная замена системы. В данном случае приобретать новые запасные части не нужно, можно взять их у соседа либо хорошего друга. Есть также возможность попросить продавца взять деталь и проверить ее, оставив только залог.

Возможные неисправности отопителя

Итак, что делать, если внутрь нашего автомобиля не поступает тепло и дует холодный воздух. Рассмотрим основные причины таких неисправностей:

Поломка троса регулятора переключения отопителя Калины. Причиной такой неисправности может быть то, что защёлка слетела, и в одну сторону тросик тянется нормально, а к противоположной недотягивает.
На Калине печка работает только на 4 скорости. Связано с поломкой терморезистора.
На автомобиле Калина переключатель печки зачастую ломается от резкого включения, что происходит из-за недостаточно крепкого пластика.

Неисправный резистор отопителя автомобиля Лада Калина

Вот такой перечень основных поломок, которые могут возникнуть. Далее переходим непосредственно к самому ремонту и замене вышедших из строя деталей.

Доработки системы отопления

Увеличение рабочей температуры

Установка гидравлического забора на водоотвод

Доработка охлаждения ВАЗ-1118 «Калина»

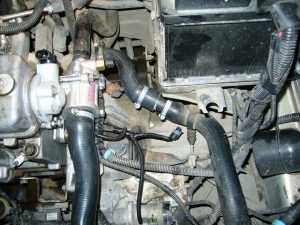

Для снижения вероятности завоздушивания СОД вследствие заклинивания компенсационного клапана крышки расширительного бачка в качестве временной меры читатели предлагали удалить из неё клапан. Рекомендовать такой способ мы не можем, потому что увеличивается риск закипания и перегрева двигателя.Но если решили пойти по этому пути, чтобы не допустить выкипания антифриза при атмосферном давлении, снижаем температуру включения вентилятора до 98 градусов программно, или врезаем в подводящий патрубок радиатора адаптер под датчик ТМ-108 от «девятки».

Более правильный вариант апгрейда неоднократно опробован, и показал свою работоспособность на машинах с тросовым приводом дросселя.

Проблема удаления воздуха решена раз и навсегда.

Пожелаем читателям тепла в салоне и стабильной температуры двигателя!

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Дело в том, что на ВАЗ-1118 могут возникать как общие неисправности, свойственные всем авто, так и проявляются проблемы индивидуального характера. Прежде всего, среди таких «болезней» можно выделить частое завоздушивание системы охлаждения двигателя. Результатом попадания воздуха становится явное ухудшение эффективности работы системы, а также плохая работа печки.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
мотор перегревается, хотя указатель температуры показывает норму;
в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять

Еще на начальном этапе следует знать, как развоздушить систему охлаждения Калина. Если привод дросселя механический, на прогретом моторе следует ослабить хомут на штуцере подогрева дроссельного узла. На версиях с электронной педалью газа необходимо открутить заливную пробку, а также с термостата снять верхний тонкий шланг, предварительно сняв корпус воздушного фильтра.

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Особенности конструкции системы охлаждения двигателя LADA Kalina

Система охлаждения двигателя ЛАДА Калина жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери>. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат.

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Система отопления в салоне бюджетной модели Лада Калина позволяет существенно повысить комфорт для водителя и его пассажиров. Она обеспечивает поддержание необходимого температурного режима внутри автомобиля. Наряду с такими полезными опциями, как:

«ABS»;
подушка безопасности;
электрический усилитель рулевого узла;
электропривод передних стеклоподъемников;
функция обогрева передних кресел,
