Распиновка эбу ваз 2114 инжектор 8 клапанов с описанием

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

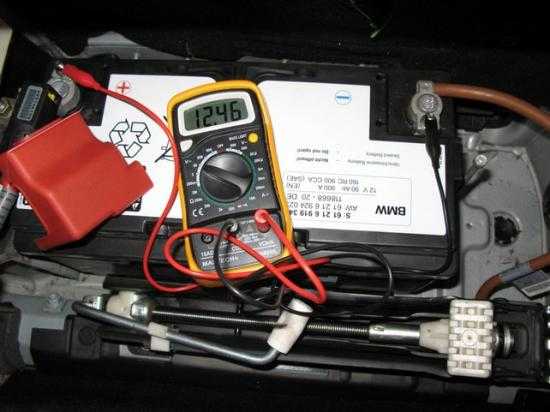

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший генератор, так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

Реле и предохранители ВАЗ 2114

F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии. F4 на 20 А переноска, реле и элемент обогрева заднего стекла. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения. F6 на 30 А стеклоподъемники и их реле F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла. F8 на 7,5 А правая противотуманка. F9 на 7,5 А левая противотуманка. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов. F11 на 7,5 А правый габарит. F12 на 7,5 А правый ближний свет. F13 на 7,5 А левый ближний свет. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар. F15 на 7,5 А правый дальний. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

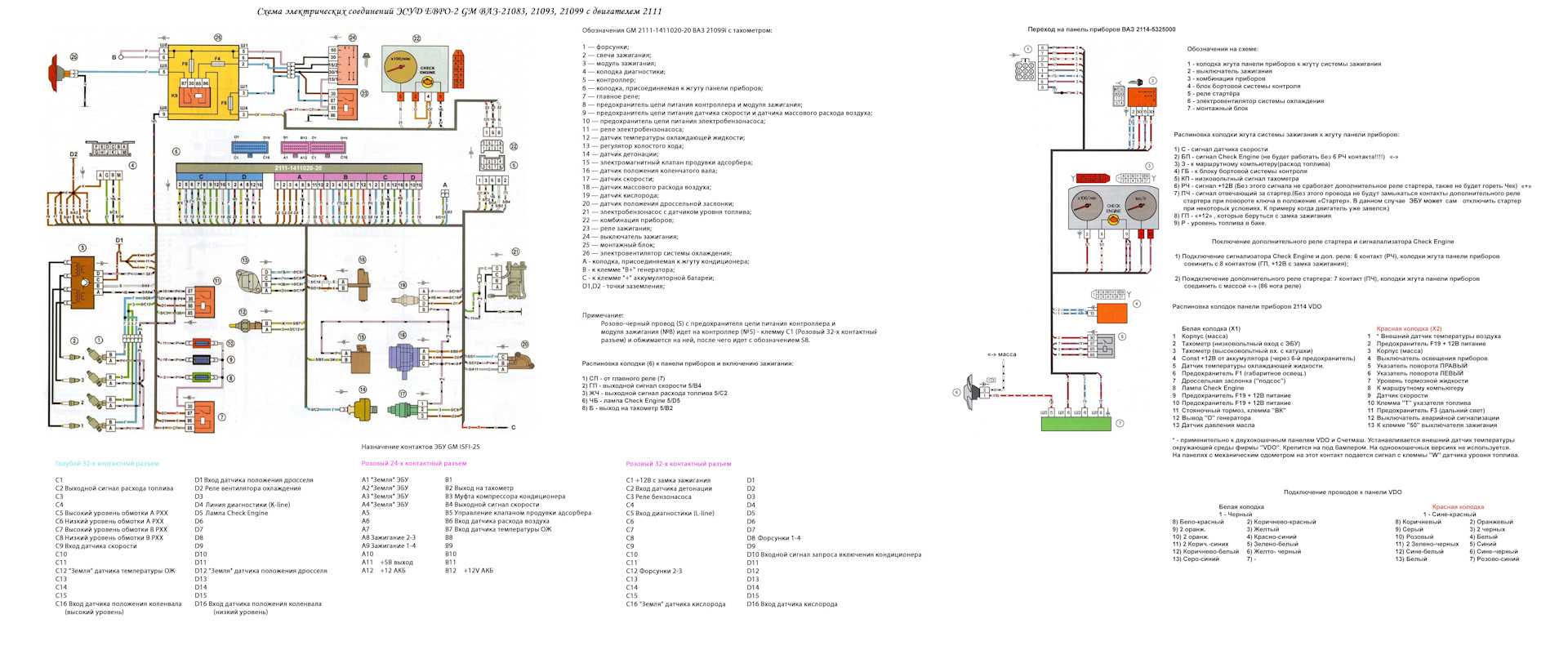

Январь-4 и GM-09

До 2003 года производилась установка этих электронных блоков. У них был очень широкий модельный ряд, основное отличие у них – наличие или отсутствие датчика детонации резонансного типа. Цена ЭБУ ВАЗ 2114 типа «Январь-4» составляет не более 6000 рублей. Список модификаций приведен в таблице:

21114-1411020-22	Январь-4, без датч.кислорода, РСО, 1-ая серийная версия
21114-1411020-22	Январь-4, без датч.кислорода, РСО, 2-ая серийная версия
21114-1411020-22	Январь-4, без датч.кислорода, РСО, 3-тья серийная версия
21114-1411020-22	Январь-4, без датч.кислорода, РСО, 4-ая серийная версия
21114-1411020-20	GM,GM_EFI-4,2111 с датч.кислорода, USA-83
21114-1411020-21	GM,GM_EFI-4,2111 с датч.кислорода, ЕВРО-2
21114-1411020-10	GM,GM_EFI-4,2111 с датч.кислорода
21114-1411020-20ч	GM,РСО

Как работает

Сердцем ЭБУ на ВАЗ 2114 является специальный микропроцессор, его задачей является контроль всех систем машины.

В этом автомобиле он собирает информацию с датчиков:

• лямбда-зонда;
• расхода воздуха;
• скорости;
• фаз впрыска;
• температуры ОЖ;
• ДПДЗ;
• детонации;
• ДПКВ.

Электроника собирает все эти данные воедино и обрабатывает, но зачем? Для того чтобы адекватно реагировать на все возможные изменения в главных системах машины и подтягивать их работу до нормы.

Под контролем ЭБУ находятся следующие исполнительные устройства:

• вентиляция;
• система диагностики;
• подача топлива;
• адсорбер;
• зажигание;
• холостой ход.

Мозги ваз 2114 имеет структурную схему памяти, состоящую из трех каскадов, каждый обладает собственными рабочими модулями:

1. ОЗУ – для людей, смыслящих в ПК, его функции не будут являться чем-то новым. По сути это оперативная память, в которой обрабатывается текущая рабочая сессия, но для бортового компьютера авто.
2. ППЗУ – это блок долгосрочной памяти. Тут сохраняются данные о прохождении обслуживания, топливная карта, все предыдущие калибровки системы, алгоритм контроля двигателя и сама прошивка ЭБУ. Данные, хранящиеся тут, не стираются ни при каких обстоятельствах. В свете компьютерных технологий, данный модуль является аналогией жесткому диску ПК. Именно в память этого модуля вносят изменения при «перепрошивке», когда хотят улучшить ходовые характеристики машины.
3. ЭРПЗУ – модуль, стоящий особняком от предыдущих. Его главной задачей является контроль противоугонной системы машины. Его память хранит кодировки, пароли и особенности передачи данных между ЭРПЗУ и иммобилайзером. Если пакеты данных не совпадут, модуль не позволит запустить двигатель.

Реле и предохранители ВАЗ 2114

1. F1 для задних противотуманных фар на 10 Ампер (A) и лампа включения сигнализатора включения задних противотуманных фар.
2. F2 10 A указатели поворота, реле направления, аварийная группа, аварийная сигнальная лампа.
3. F3 7,5 A Абажуры для внутреннего освещения (обоих) и багажника, фонарей зажигания, контрольной лампы системы управления трансмиссией, стоп-сигналов, компьютера, если имеется.
4. F4 Опора 20 А, реле и резистор заднего стекла.
5. F5 20 А звуковой сигнал и соответствующее реле, вентилятор охлаждения.
6. F6 30 А электрические стеклоподъемники и относительные реле
7. Электродвигатель отопителя F7 30 А, омыватель фар, омыватель ветрового стекла, прикуриватель, лампа освещения перчаточного ящика, обмотка реле обогрева заднего стекла.
8. F8 7.5 Правый туман.
9. F9 7,5 Левая противотуманная фара.
10. F10 7.5 Левая сторона, лампа, сигнализирующая о включении габаритного света, лампа для освещения знака, моторный отсек, освещение переключателей и приборов, выключатель освещения приборов.
11. F11 7,5 А правая сторона.
12. F12 7,5 А ближний свет правый.
13. F13 7,5 А ближний свет слева.
14. F14 7.5 Левый дальний свет и лампа, сигнализирующая о включении дальнего света.
15. F15 7,5 А крайний справа.
16. F16 30 A – сигнальная лампа, указывающая недостаточное давление масла, уровень тормозной жидкости, активацию стояночного тормоза, разряд аккумулятора, комбинацию приборов, реле контроля состояния ламп, индикацию системы контроля, фонари заднего хода, указатели поворота и соответствующие реле, а также сигнализацию в при развороте режим активен, ЭБУ, обмотка возбуждения генератора на момент пуска двигателя.

Расположение реле и предохранителей нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

Схема соединений монтажного блока нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

Расположение реле и предохранителей старого образца

• 1 – реле включения омывателя фар (К6);
• 2 – реле времени мытья заднего стекла (К1);
• 3 – реле включения указателей поворота и аварийной сигнализации (К2);
• 4 – реле стеклоочистителя (К3);
• 5 – контактные перемычки вместо реле контроля состояния ламп;
• 6 – реле включения обогрева заднего стекла (К10);
• 7 – запасной предохранитель;
• 8 – реле включения дальнего света фар (К5);
• 9 – реле включения ближнего света фар (К11);
• 10 – предохранитель;
• 11 – реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 – реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

• К1 – реле времени омывания заднего стекла;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются на место реле);
• К5 – реле включения дальнего света фар;
• К6 – реле омывателя фар;
• К7 – реле стеклоподъемников;
• К8 – реле включения звукового сигнала;
• К9 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 – реле включения обогрева заднего стекла;
• К11 – реле включения ближнего света фар.

ЭЛЕКТРОННЫЙ РЕМОНТ АВТО ЗАРЯДНОЕ УСТРОЙСТВО

Модуль зажигания ВАЗ 2114

Модуль зажигания — важное и ответственное устройство в системе зажигания 2114. При выходе его из строя или нестабильной работе будут проявляться такие признаки:

• нестабильные обороты холостого хода;
• провалы при смене оборотов двигателя;
• могут попарно не работать второй и третий или первый и четвертый цилиндры.

Если первые три признака иногда можно списать на некорректную установку зажигания, то  парный отказ в работе цилиндров говорит только о выходе из строя катушки.

Принцип работы модуля зажигания и задачи у него такие же, как и у катушки зажигания, только модуль еще распределяет ток высокого напряжения между цилиндрами. Он подает попарно искру на 1/4 и 2/3 цилиндры. В более тонко организованных системах зажигания каждый цилиндр имеет свою катушку, но и модуль 2114 способен обеспечивать искрой цилиндры в порядке их работы — 1-3-4-2

При работе с модулем зажигания важно не перепутать местами провода. На корпусе модуля нужный цилиндр отмечен, так что если быть внимательным, ошибка исключена

Модуль зажигания восстановлению не подлежит, поэтому проверять его на работоспособность нужно особенно тщательно. Если устройство подает признаки некорректной работы, то компьютер выдает соответствующие коды ошибок: Р0351 говорит о том, что не работает катушка первого и четвертого цилиндра, а Р0352 о нерабочей катушке остальных двух цилиндров. Также можно для страховки проверить сопротивления катушек. Если они рабочие, то на входе парных цилиндров (1-4 или 3-2) омметр будет показывать 5,4кОм. В противном случае — модуль свое отслужил. Новое устройство стоит около 1000 рублей.

Мы коснулись только нескольких неисправностей системы электропроводки ВАЗ 2114. В остальном разобраться поможет схема, приведенная выше и интуиция, без которой любой ремонт невозможен.

«Январь-7.2», Бош М-7.9.7

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). Полуторалитровые восьмиклапанные моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Самой новой модификацией является электронный блок управления ЯНВАРЬ-7.3, с его помощью организована система управления восьмиклапанных моторов объемом 1,6 литра, которые были выпущены с 2007 г. Модификации Январь-7.3 могли соответствовать экостандартам ЕВРО-3 и 4, производились заводами АВТЭЛ и ИТЭЛМА.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поменять высоковольтные провода на ваз 2107 инжектор

Как завысить ваз 2109

Ваз 2114 как подготовить к зиме

12 ваз купе

Какой лучше шрус на ваз

Регулировка редуктора заднего моста ваз 2106 в домашних условиях

Чистка карбюратора ваз 2109 своими руками

ВАЗ 2114 замена пружины замка капота, устройство капота, регулировка

Электрооборудование передней части автомобиля

Далее представлена расшифровка фронтального пучка кабелей, без учета противотуманных фар:

• 1 – клеммы выхода контактной группы стартера;
• 2 – аккумуляторная батарея, подключение силовых кабелей;
• 3 – штатная «папа» генератора;
• 4 – колодки подключения силовых жил аккумулятора, генератора к передней сборке электрооборудования;
• 5 – часть монтажного блока плавких предохранителей;
• 6 – штатный клаксон;
• 7 – сенсор, измеряющий температуру антифриза в силовой установке;
• 8 – стандартный датчик измерения остатка омывайки в бачке, при срабатывании на приборке загорается соответствующий индикатор;
• 9/10 – левая и правая фара головной оптики соответственно;
• 11 – наружный термометр;
• 12 – штатный выключатель лампы включения задней передачи;
• 13 – привод электрического вентилятора генератора;
• 14 – разъем к модулю системы зажигания;
• 15 – в схеме ВАЗ 2114 инжектор не используется, применяется только для карбюратора;
• 16 – электронный сенсор уровня тормозной жидкости, при критическом падении на приборке загорается восклицательный знак;
• 17 – встроенный датчик-измеритель уровня масла в картерном отсеке силовой установки, при срабатывании на приборке загорается красная лейка;
• 18 – аналогично для системы охлаждения двигателя;
• Ш5-8 –разъемы монтажного блока;
• А1/2, В1/2 – заземляющие клеммы.

Диагностика неисправностей

Чтобы причитать ошибки в ЭБУ необходим специальный диагностический сканер, без него узнать почему, к примеру, горит «Чек» — невозможно. После нахождения ошибок они расшифровываются, после чего следует диагностика или ремонт конкретного узла. Просто «сбить» ошибки — не правильно, это и есть ошибка, поскольку это лишь очистить память ЭБУ, но ни в коем случае не решит проблему.

Неисправности ЭБУ и причины выхода из строя

Понять, что блок управления работает некорректно можно не сразу, проявляется это по-разному, это могут быть сбои в работе некоторых систем двигателя, проблемы с диагностикой самого ЭБУ. Возможны не логичные хаотичные появления, а также исчезновения ошибок и проблем по двигателю и авто в целом. Проще говоря «глюки», их может заметить опытный специалист.

Принцип функционирования

Главным элементом в конструкции блока является микропроцессор, который контролирует все процессы силового агрегата и смежных с ним систем на основании информации собираемой датчиками и согласно заложенному в нем алгоритму. Системе подконтрольны следующие датчики:

1. ДМРВ.
2. Кислородный датчик.
3. Выпускной клапан.
4. Контроллер дроссельной заслонки.
5. ДПКВ.
6. Датчик детонации.
7. Температуры жидкости охлаждения в системе.
8. Скорости транспортного средства.
9. Датчик контроля смесеобразования и впрыска топлива.
10. Клапан впускной системы.

Сигналы с этих считывающих устройств передаются в блок управления силовым агрегатом, и продолжают там находиться до тех пор, пока показатели мотора не изменятся. Соответственно, на основании собранной информации система управляет следующими устройствами:

• зажиганием;
• холостым ходом;
• подачей топлива;
• вентиляцией;
• самодиагностикой;
• адсорбером.

Принципиальная схема блока построена по типу трех каскадов, при этом каждый из них состоит из отдельных модулей:

1. ОЗУ – кратковременная оперативная память. Если в системе возникает какая-либо неисправность, например, перегорел предохранитель, эта ошибка будет храниться в ОЗУ до выключения зажигания, поскольку во время этого, оперативная память обнуляется до следующего пуска силового агрегата.
2. Программируемое постоянное запоминающее устройство (ППЗУ) – модуль, в памяти которого сохранена распиновка и прошивка системы управления силовым агрегатом. Также в памяти этого блока находится алгоритм управления двигателем. Заметим, что этот модуль памяти не обнуляется, информация в нем сохраняется постоянно. Именно его необходимо перепрошить для того, чтобы значительно улучшить эксплуатационные характеристики транспортного средства.
3. ЭРПЗУ – модуль, в котором содержаться все коды и пароли для обеспечения безопасности автомобиля. Запуск мотора возможен лишь при совпадении паролей заложенных в этом блоке, с паролями иммобилайзера.

ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:

• (датчик) скорости движения;
• Кислорода;
• Детонации;
• Фаз впрыска топлива;
• Положения коленвала;
• Положения дроссельной заслонки;
• Моментального расхода воздуха;
• Температуры жидкости в системе охлаждения.

На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

• Адсорбером;
• Системой зажигания;
• Форсунками и топливным насосом;
• Вентиляцией;
• Программами автоматической диагностики;
• Узлом регулировки холостого хода.

Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:

1. Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
2. Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
3. Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.

Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).

Снимаете панель, а за ней “мозги” – все просто!

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Система выпуска – 0000

• 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
• 31 – тоже с КЗ на кузов авто;
• 32 – аналогично с замыканием на 12В;
• 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t ˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Транзистор в эбу ваз 2114

В электронных блоках управления М73 ВАЗ (ЭБУ) применяются микроконтроллеры ST10F273. Но в продаже их нет, можно заменить на ST10F276 который стоит 4$ на алиэкспресс, а ST10F273 почему то намного дороже . ST10F276 в отличии от ST10F273 имеет большую память т.е. он не хуже чем ST10F273 и отлично подходит для замены.

Для упрощения диагностики были обозначены основные элементы и точки диагностики:

Зеленым обозначен транзистор и резистор управления вентилятором применяется на Калине и Приоре.

Основные неисправности М73:

1) Основная микросхема которая управляет большинством железа в машине — TLE6240. Если не работает: Главное реле, форсунки, бензонасос . то причиной может быть эта микросхема или диоды рядом с ней (два диода). На выходе TLE6240 минус, к примеру на катушку Главное реле приходит +12В , а минус подает TLE6240.

2) При проблемах с регулятором холостого хода РХХ — TLE4729, это микросхема управляет шаговым двигателем.

3) Питание обеспечивает микросхема TLE4471 +5В контрольный точки обозначены на плате

Обратите внимание, что на схеме три микросхемы по питанию, по факту в М73 одна TLE4471 , а в Январь 7,2+ еще TDA3664

4) Варистор на плате один и бывает замыкает накоротко +/-12В в следствии перенапряжения по питанию ЭБУ.

5) Транзисторы и шунты, рядом с ними, бывают выгорают (зачастую на 16 клапанных двигателях) , визуально может и не видно быть.

6) Если контроллер не выходит на связь по линии диагностики то причиной может быть — L9637 драйвер K-line или кварц (в случае если контроллер вообще не подает признаков жизни).

7) Самая неприятная неисправность — залило блок Тосолом (он же Антифриз), частое явление на авто Калина: в следствии чего замыкают дорожки, разъедает Тосол пятаки,дорожки и проникает во все труднодоступные щели. Выход — промывка платы в растворе соды с дистиллированной водой, в идеале в ультразвуковой ванне. Желательно удалить с платы кварц и микроконтроллер с платы перед купанием в ультразвуковой ванне . От процедуры промывки зависит будет ли оставшийся Тосол и дальше разъедать плату или нет. Процедуру нужно повторить несколько раз, желательно искупать еще и в спирту, а дальше тщательная сушка.

Плата Январь 7,2+ :

Январь 7,2+ отличается от М73 — конфигурацией резисторов вокруг контроллера, наличием стабилизатора напряжения TDA3664, памятью M95080.

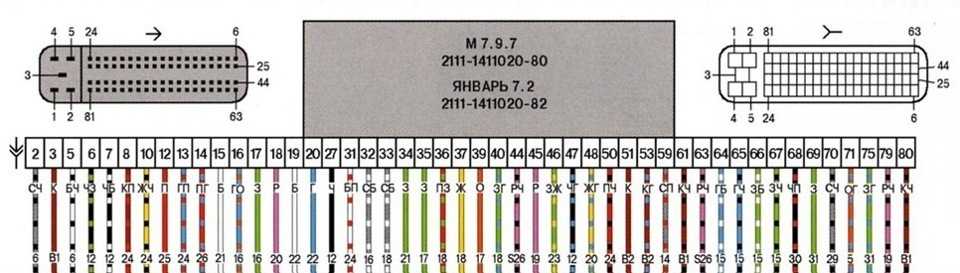

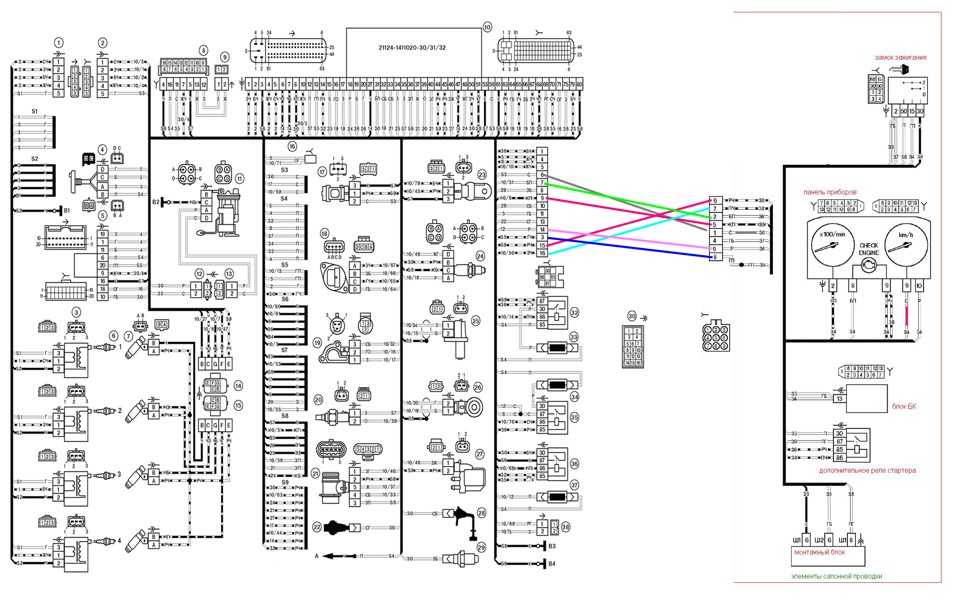

Описание контактов ЭБУ :

зелёным цветом обозначены контакты, используемые в системах с 2-мя ДК (Euro III) Красным цветом обозначены контакты, используемые в 16 кл системах 21124

http://www.galantmotors.ru/view_article.php?id=19http://vaz-remont.ru/ebu-vaz-2114-2115-osnovnye-funkcii-osobennosti-neispravnosti/http://vaz-remzona.ru/osobennosti-konstruktsii-ebu-vaz-2114-i-harakternye-polomki/http://vaz-2114-lada.ru/2012/12/ehlektronnyjj-blok-upravleniya-dvigatelem-ehbuehsud-kontroljor/http://autodata.ru/article/all/zamena_silovykh_elektronnykh_klyuchey_v_ebu_prichiny_vykhoda_iz_stroya/http://bezkz.su/publ/shemy/dlya-avto/700368-ebu-m73-s-mikrokontrollerom-st10f273-remont.html
