Предохранители и реле chevrolet niva

✅ УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Что касается внешнего вида, так после установки ничего не изменится, встраиваемая система обогрева устанавливается под обшивку сидения, так что внешний вид остается прежним. Осуществлять установку системы обогрева можно практически на любой автомобиль.

Подогрев сидений. Чем опасен обогрев сидений для мужчин?

Вы спросите, почему практически, так потому что существуют автомобили, на которых сидения приклеены на поролон, если вы отклеите обшивку, то сидение потеряет эстетический вид. Но в реале такие случаи бывают редко.

Установку можно проводить с такой обшивкой сидений: Устанавливать систему обогрева можно даже в сидения, в которых присутствует электрическая регулировка и где встроены подушки безопасности. Установка системы обогрева Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее: Удаляем пленку с нагревательного элемента и закрепляем его к поролону сидения.

Нужно сделать так, чтобы проводка имела выводы с задней стороны сидения, к тоннелю пола. Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы.

Теперь переходим к задней части. Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

Аналогичная операция проводится и со вторым сидением. Сборка сидений производится в обратном порядке, но в салон их пока не ставим.

Нужно демонтировать тоннель пола. Выкручиваем все саморезы, служащие в качестве крепления, стягиваем чехлы с коробки передач и ручника, потом снимаем сами ручки. Если у вас Шевроле Нива в комплектации L, то у него имеется проводка под подогрев сидений переднего ряда, три кабеля находятся под ковром и шумоизоляцией.

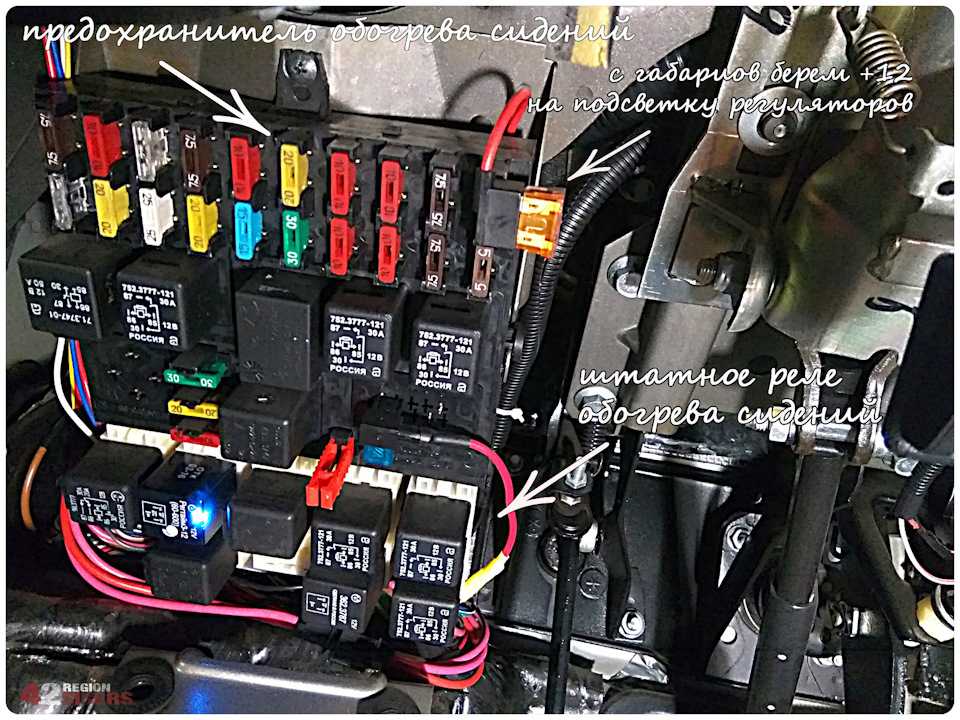

В наличии три провода, один из них плюсовой тот, что идет после замка зажигания , второй является минусовым, третий — белого цвета, самый тонкий — подсветка кнопок.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Возможные неисправности в системе электропитания бензонасоса

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

• перегорание предохранителя;
• обрыв провода идущего к бензонасосу;
• плохой контакт в местах соединений или покрытие их ржавчиной;
• ослабление «массы» на кузове автомобиля;
• ослабление плюсового провода питания инжектора на клемме аккумулятора;
• напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
• короткое замыкание в электрической цепи;
• нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Реле и предохранители ваз 21214, 21314 (нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле нива 4х4

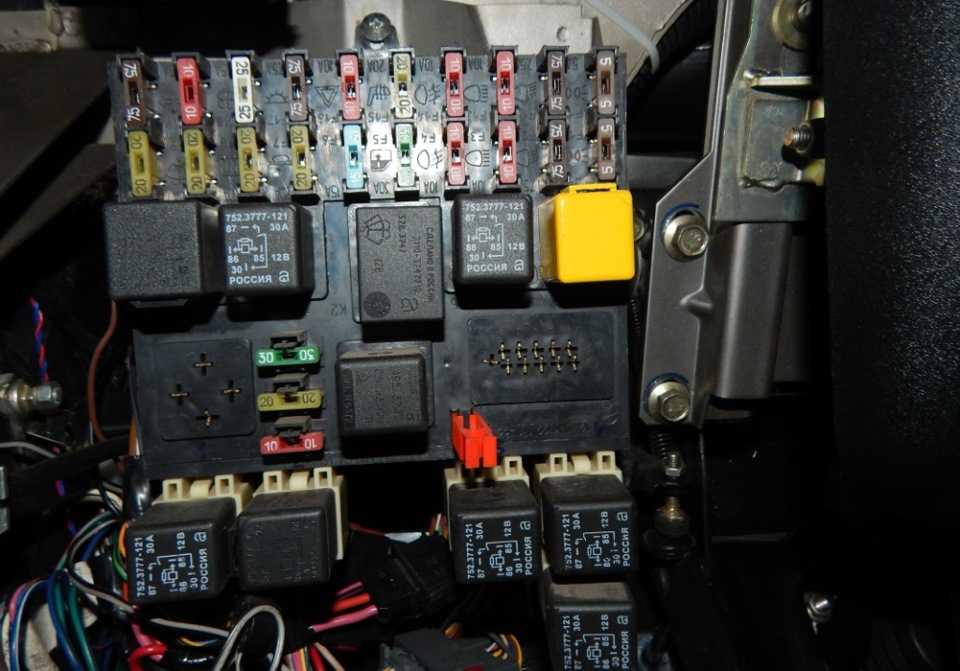

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

• F8 (8А)
• Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
• и вентиляцией
• F9 (8А)
• Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
• стекла двери багажного отделения
• F10 (8А)
• Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
• F11, F12 (8А)
• Резерв
• F13 (8А)
• Контакты реле противотуманного света в задних фонарях
• F14 (16A)
• Прикуриватель
• F15 (16A), F16 (8A)
• Резерв
• Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепьОсновной блокДополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле.  Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится.  Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
2. У картера есть защита которую необходимо снять
3. Откручиваем несколько болтов которые крепят стартер
4. Снимаем тепловую защиту
5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать.

Если  вы решили попробовать произвести ремонт, первым делом обратите  внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов.  Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.  Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый

 Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок  устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

• Двух обмоток
• Магнита
• Якоря
• Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина  разжимается.

 Неисправности

• Выгорание или окисление контактов
• Повреждается обмотка
• Происходит износ якоря с пружиной
• Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

• Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
• При рабочем стартере силовой агрегат не работает
• Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства.  При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену  реле стартера на Шевроле Ниве нужно проделать следующее:

1. Откручиваем три болта которые крепят деталь
2. Извлекаем реле
3. Устанавливаем новую деталь
4. Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Стартер на Ниве Шевроле Ссылка на основную публикацию

Система электрических жгутов

За счет системы зажигания в цилиндрах появляется искра, соответствующая текущим рабочим тактам. У современных двигателей провода идут к датчикам, которые отвечают за контроль по нескольким показателям:

Температура мотора.
Воспламенение, и так далее

Инжектор тоже становится важной частью.. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

• контроллеру;
• панели приборов;
• «массе».

Далее провода отдаются к заднему жгуту. Переходя к моторному отсеку, основной жгут разделяется на две жилы. Из них самая крупная направляется к радиатору, по пути соединяясь со следующими компонентами:

1. ДМРВ.
2. Датчик коленвала.
3. Резистор.
4. Электровентиляторы.

Через насос гидроусилителя от жилы перекидываются другие провода, идущие к дополнительным датчикам:

• фаз;
• холостого хода;
• дроссельной заслонки;
• детонации;
• форсунок — предохранитель для них в систему не добавляют.

Вторая жила идет наверх, после чего делится на две части. Провода к «плюсу» и «минусу» идут вправо. Там же располагается АКБ. Влево они соединяются с адсорбером, датчиком давления топлива и кислородному датчику. Так электропроводка устроена в большинстве случаев.

А еще интересно: Бортовой компьютер шевроле нива — Автожурнал MyDucato || Бортовой компьютер нива шевроле кнопка

Ветвь от жгута может идти к предохранителю кондиционера, если автомобиль снабжен подобным оборудованием.

Если хотя бы одну часть этой системы замыкает, есть большая вероятность, что двигатель просто не запустится. Контроллер перестает видеть информацию относительно температуры, подачи топлива к форсункам, положения дроссельных заслонок.

Лучше при таких обстоятельствах не обращаться к диагностике, а заменить сразу весь жгут. На поиски одного провода может уйти слишком много времени, а результат будет сомнительным. Проводка лучше работает, когда новая.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

Для автомобилей до 2009

Значения, которые указываются:

• К1 – элемент для контроля работы всех установленных ламп;
• К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
• К3 – поворотники и «аварийка»;
• К4 – ближнее освещение от фар;
• К5 – требует внимания дальний свет;
• К6 – контакты выключателя зажигания;
• К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

1. Отсоединяем клеммы от АКБ
2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Руководства по ремонту

Ввиду особенности конструкции, реле на большинстве автомобилей представляет собой блочный модуль, не подлежащий ремонту. Аналогично и здесь – они не разбираются и находятся в запаянном корпусе.

Обычная процедура ремонта подразумевает диагностику всей магистрали прибора и замену реле на заведомо исправное.

Шнива не заводится, щелкает реле стартера

Если пусковое устройство не крутит, но реле щелкает, проблему следует искать после него. Мастера в первую очередь проверяют бендикс и втягивающее реле. Указанные узлы также не подлежат ремонту – при обнаружении поломки их следует заменить.

Шпаргалка №1. Поиск предохранителей и реле на монтажном блоке Chevrolet Niva

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Гляжу на него, как баран на новые ворота!

Для удобства сделал шпаргалку.

Вот ещё пригодится. Вид на разъёмы монтажного блока 2123-3722-010-22.

Расположение реле Chevrolet Niva L.

Схема соединений монтажного блока 2123 Шевроле Нива

Расположение реле и предохранителей в монтажном блоке

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

Что в таком случае предпринять

Обычно начинают с проверки нагревательного элемента. Для этого нужно добраться до реле, которое находится в нижней части монтажного блока, чтобы проверить его исправность и наличие напряжения питания на выходных клеммах. Для такой проверки нужен автомобильный тестер или другой измерительный прибор. Им можно проверить напряжение, силу тока и сопротивление. Если питание подаётся, придётся искать разъёмы подключения нагревательных элементов.

Для проверки снимают сидение с отказавшим подогревом. В его нижней части имеется два разъёма, соответственно для двух подушек. Нужно их разъединить и омметром проверить сопротивление нагревательных элементов. Прибор должен показать его исправность. Заодно проверьте провода подключения, которые могут просто перетереться. Если проблема в обрыве провода, его соединяют, лучше всего пайкой и надёжно изолируют.

Читать также: Лицензия такси выдается на машину или человека

При рабочих нагревательных элементах следует проверить подачу питания на них. Измерительные щупы прибора подключают к разъёмам, которые подают напряжение и при включенном выключателе убеждаются в его наличии. Обрыв нагревательного элемента также можно устранить, но потребуется снятие обивки сидения.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)
