Как проверить генератор на работоспособность различными способами

Ремонт реле-регулятора японского мотоцикла.

На многих японских мотоциклах стоят тиристорные реле-регуляторы и они иногда выходят из строя. Цена нового реле- регулятора, по сравнению с ценами на отечественные детали, многих может неприятно удивить. К тому же попытка установить реле от автомобиля не всегда заканчивается успехом. Но ничего сложного в схеме мотоциклетных реле-регуляторов нет и их можно отремонтировать своими силами. В этой статье будет показан ремонт реле мотоцикла фирмы Кавасаки, но по такому принципу можно отремонтировать и реле других японцев, так как принцип работы у всех почти одинаковый.

Выход из строя реле обнаруживается просто: при проверке проводка цела и генератор тоже (о генераторе и его неисправностях можно почитать здесь, а о глюках в проводке вот тут), а аккумулятор не заряжается. Реле регулятор японского мотоцикла многие считают не ремонтопригодным, но его можно вернуть к жизни.

Как правило, выходят из строя силовые тиристоры VS1-VS3. Неисправную деталь можно вычислить при помощи тестера. Для этого нужно по очереди «прозвонить» контакты А1-А3 относительно общего вывода на разъёме реле. При этом нужно подавать «-» тестера на общий вывод. Иногда пробивает какой-то один тиристор, но чаще приходится менять все. Аккуратно, чтобы не повредить расположенные под ним детали, удалите слой герметика, найдите выводы, показанные на рисунке общего вида (будьте внимательны: расположение деталей может быть и другим).

Затем нужно перекусить проволочные перемычки a. b. c. d. f (если меняете только один тиристор, то отсоединяйте, естественно, только его), после чего удаляйте неисправные детали . В качестве замены можно использовать следующие отечественные полупроводниковые приборы. При мощности генератора до 300Вт можно применить Т112-16-20. Если мощность не превышает 140Вт, подойдут и не столь мощные, но более распространённые КУ-202 ( лучше те, что с индексом «Н»). Возможны и другие варианты, но придётся уточнить расположение выводов и характеристики приборов.

Устанавливать их можно как в корпусе реле-регулятора, так и на отдельном радиаторе, но в том и другом случаях только через слюдяные прокладки. После монтажа тестером проверьте качество изоляции. Если детали исправны, наладка не потребуется. После сборки обязательно залейте полость прибора герметиком или эпоксидкой!

Этот способ ремонта подтверждён двухлетней эксплуатацией мотоциклов фирмы Kawasaki.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности изолирующих клещей

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате

Проверка узлов генератора

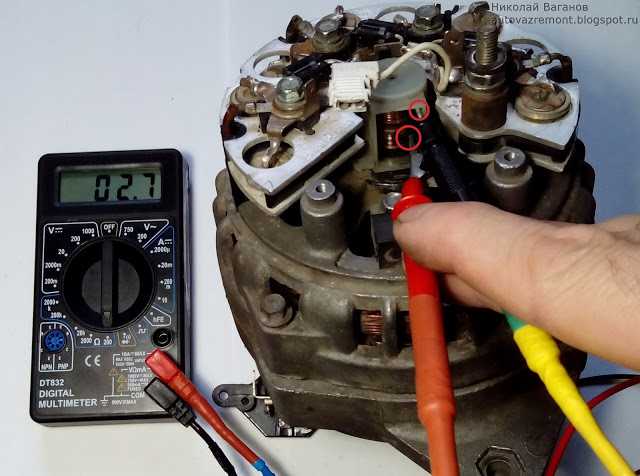

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

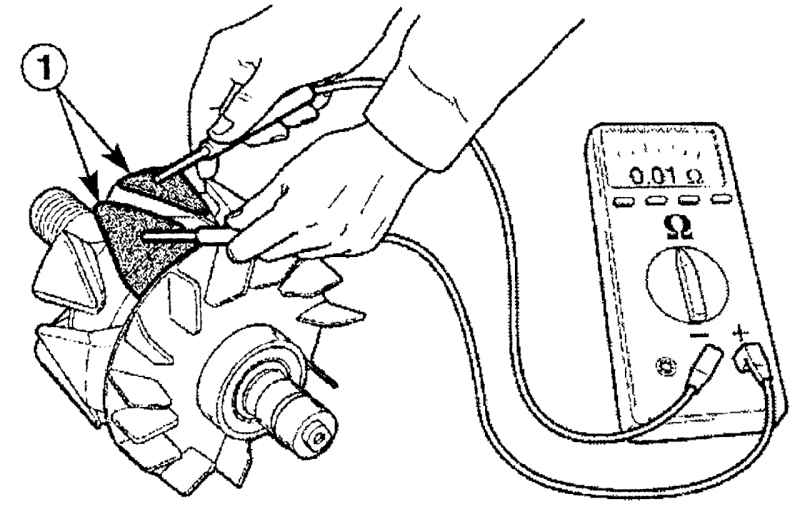

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

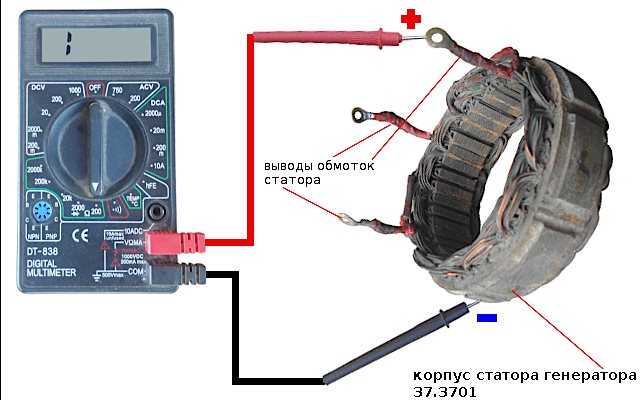

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как самому проверить реле регулятор

Для проверки исправности работы реле регулятора можно снять устройство с автомобиля. Вторым способом будет диагностика прямо на машине. Для выполнения работ понадобится контрольная лампа и тестер-мультиметр.

Также заранее необходимо подготовить специальный блок питания или зарядное устройство, провода, а также убедиться в том, что аккумулятор находится в рабочем состоянии.

Одним из верных признаков неисправности является недозаряд или перезаряд АКБ. В первом случае эффективность работы батареи снижается, во втором можно наблюдать усиленное выкипание электролита из банок.

1. Чтобы проверить реле регулятор нужно выставить на мультиметре режим вольтметра для возможности измерить постоянный ток в рамках от 0 до 19 вольт.
2. Далее производится подключение щупов мультиметра к «полюсам» батареи на заглушенном моторе. Зафиксируйте данные, которые показывает вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, а показания вольтметра снова фиксируются. В норме должно наблюдаться повышение значений после запуска ДВС до средних 13-13,5 вольт.
3. Дополнительно стоит учесть, что с ростом оборотов мотора напряжение также должно расти. В среднем диапазоне этот показатель составляет около 14 вольт, на высоких оборотах доходит до 14,5.

Главным признаком, который указывает на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска мотора. Например, на заглушенном двигателе АКБ выдавал 12 вольт и этот показатель не изменился на заведенном ДВС. Добавим, что нужно исключить другие возможные причины отсутствия зарядки батареи, после чего реле регулятор снимается с автомобиля для дальнейшей проверки.

Снятие реле регулятора для проверки

Начнем с того, что в современных авто щётки генератора зачастую объединяются конструктивно с самим реле. Получается, реле регулятор выступает составным элементом щеточного узла и крепится в задней части автомобильного генератора (в области контактных колец якоря). Для снятия реле откручиваются крепежные болты и снимаются клеммы, после чего реле извлекается.

1. Проверка осуществляется при помощи тестера, лампочки на 12 вольт с патроном и нескольких проводов, которые имеют клеммы. Дополнительно понадобится указанный выше блок питания, который выдает до 20 вольт. Также вместо блока можно воспользоваться зарядным устройством, которое имеет функцию регулировки тока. Необходимо отдельно учесть, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае к нему нужно дополнительно подключить АКБ, то есть дать нагрузку на ЗУ.
2. Далее провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, после чего включается зарядное устройство. Контрольная лампочка должна загореться. Затем напряжение повышается при помощи регулятора тока на ЗУ, параллельно фиксируются показания тестера (или происходит отслеживание по вольтметру на самом ЗУ при его наличии).
3. Горение лампочки должно продолжаться до того момента, пока вольтметр не покажет напряжение более 14,5 вольт. После превышения этой отметки лампочка должна гаснуть. Уменьшение напряжения приведет к повторному загоранию контрольной лампы.

В том случае если лампочка гаснет раньше или позже указанных пределов, тогда высока вероятность выхода реле из строя. Контрольная лампа четко указывает на наличие недозаряда или перезаряда в результате проблем с реле регулятором.

https://youtube.com/watch?v=ZaP6tCyY67c

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Принцип действия регулятора напряжения

Напряжение генератора без
регулятора зависит от частоты вращения
его ротора, магнитного потока, создаваемого
обмоткой возбуждения, а, следовательно,
от силы тока в этой обмотке и величины
тока, отдаваемого генератором потребителям.
Чем больше частота вращения и сила тока
возбуждения, тем больше напряжение
генератора, чем больше сила тока его
нагрузки — тем меньше это напряжение.

Функцией регулятора
напряжения является стабилизация
напряжения при изменении частоты
вращения и нагрузки за счет воздействия
на ток возбуждения. Электронные регуляторы
изменяют ток возбуждения путем включения
и отключения обмотки возбуждения от
питающей сети, при этом меняется
относительная продолжительность времени
включения обмотки возбуждения. Если
для стабилизации напряжения требуется
уменьшить силу тока возбуждения, время
включения обмотки возбуждения уменьшается,
если нужно увеличить — увеличивается.

Принцип работы электронного
регулятора удобно продемонстрировать
на достаточно простой схеме регулятора
типа ЕЕ 14V3 фирмы Bosch, представленной на
рис. 5.6:

Датчиком напряжения является
стабилитрон VD2. При
достижении заданной величины напряжения,
стабилитрон «пробивается» и по
нему начинает протекать ток. Напряжение
к стабилитрону VD2 подводится от вывода
генератора «D+» через делитель
напряжения на резисторах R1(R3 и диод VD1,
осуществляющий температурную компенсацию.
Когда напряжение низкое, стабилитрон
не пропускает электрический ток и через
лампочкуHLток проходит
к обмотке возбуждения генератора. Когда
напряжение достигает максимальной
величины, стабилитрон пробивается и
электронный блок прекращает подаче
тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль
лампы HL контроля работоспособного
состояния генераторной установки (лампа
контроля заряда на панели приборов
автомобиля). При неработающем двигателе
автомобиля замыкание контактов
выключателя зажигания SA позволяет току
от аккумуляторной батареи GA через эту
лампу поступать в обмотку возбуждения
генератора. Этим обеспечивается
первоначальное возбуждение генератора.
Лампа при этом горит, сигнализируя, что
в цепи обмотки возбуждения нет обрыва.
После запуска двигателя, на выводах
генератора «D+» и «В+» появляется
практически одинаковое напряжение и
лампа гаснет. Если генератор при
работающем двигателе автомобиля не
развивает напряжения, то лампа HL
продолжает гореть и в этом режиме, что
является сигналом об отказе генератора
или обрыве приводного ремня. Введение
резистора R в генераторную установку
способствует расширению диагностических
способностей лампы HL. При наличии этого
резистора в случае обрыва цепи обмотки
возбуждения при работающем двигателе
автомобиля лампа HL загорается.

В настоящее время все больше
фирм переходит на выпуск генераторных
установок без дополнительного выпрямителя
обмотки возбуждения. В этом случае в
регулятор заводится вывод фазы генератора.
При неработающем двигателе автомобиля,
напряжение на выводе фазы генератора
отсутствует и регулятор напряжения в
этом случае переходит в режим,
препятствующий разряду аккумуляторной
батареи на обмотку возбуждения. Например,
при включении выключателя зажигания
схема регулятора переводит его выходной
транзистор в колебательный режим, при
котором ток в обмотке возбуждения
невелик и составляет доли ампера. После
запуска двигателя сигнал с вывода фазы
генератора переводит схему регулятора
в нормальный режим работы. Схема
регулятора осуществляет в этом случае
и управление лампой контроля
работоспособного состояния генераторной
установки.

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Проверка снятой детали

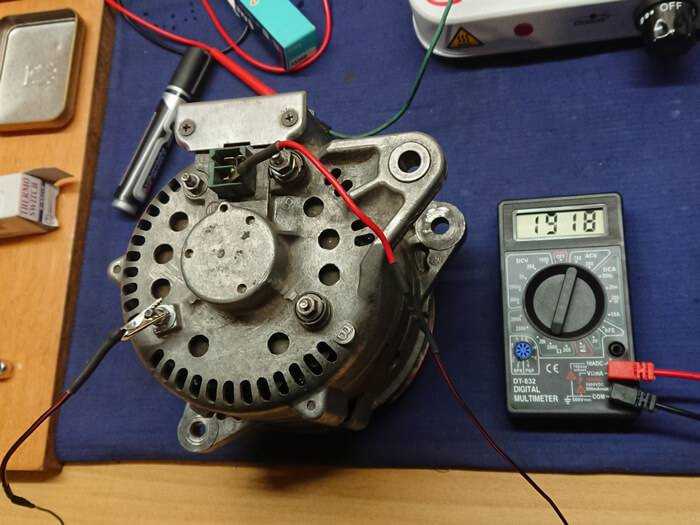

Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.
