Распиновка obd2 диагностического разъема: схема и описание его защиты в автомобиле

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

приборной панелью,
рычагом ручного тормоза,
рулевой колонкой,
пепельницей.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

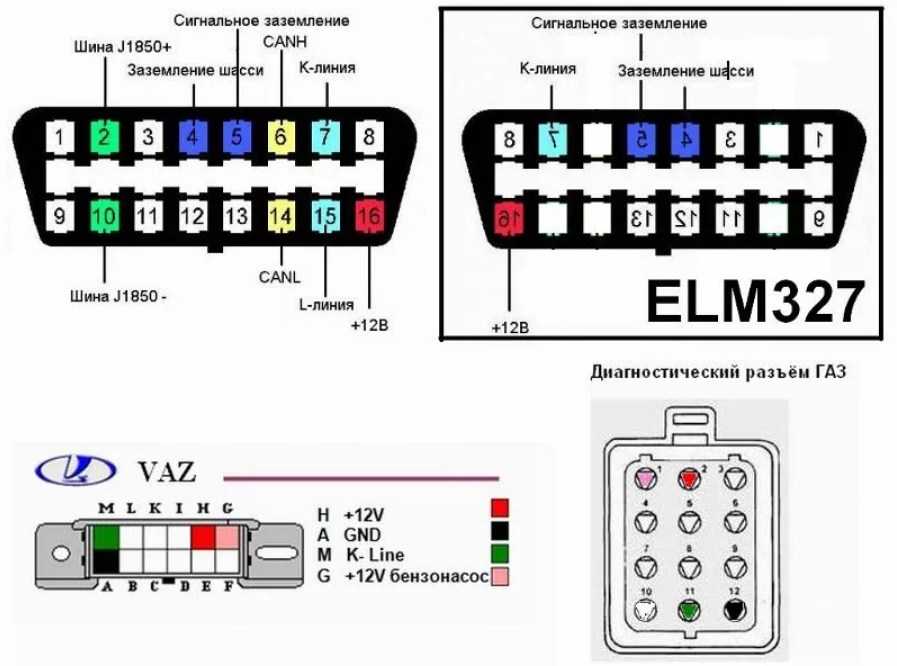

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

А – «масса»;
В – L-линия диагностики;
D – СО-потенциометр;
G – управление бензонасосом;
H – +12В питание;
M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

при выключенном зажигании соедините перемычкой выводы А и В;
включите зажигание, не запуская двигатель;
лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Виды разъемов

В современных транспортных средствах могут использоваться два типа диагностических колодок — классов А или В. Оба разъема оснащаются 16-пиновыми выходами, по восемь контактов в каждом ряду. Нумерация контактных элементов ведется слева направо, соответственно, вверху расположены компоненты под номерами 1–8, а внизу — 9–16. Внешняя часть корпуса диагностической колодки выполнена в виде трапеции и характеризуется округленными формами, что делает возможным подключение переходника.

Основное отличие между разными типами разъемов заключается в направляющих пазах, расположенных по центру.

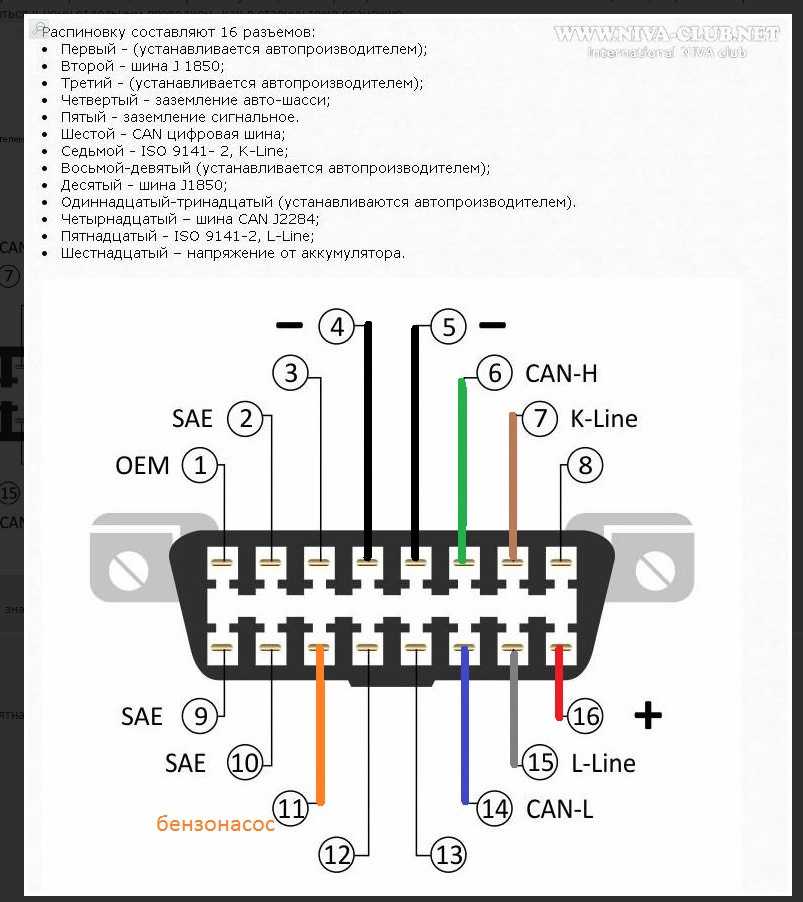

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
Резервный контакт, который назначается производителем автомобиля.
«Масса» диагностической колодки, подключенная к кузову транспортного средства.
«Масса» сигнала диагностического адаптера.
Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
Резервный контактный элемент, назначается производителем автомобиля.
Запасной контакт.
Пин, необходимый для соединения с шиной класса J1850.
Назначение данного контакта определяется производителем машины.
Назначается разработчиком авто.
Резервный пин, назначает производитель.
Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

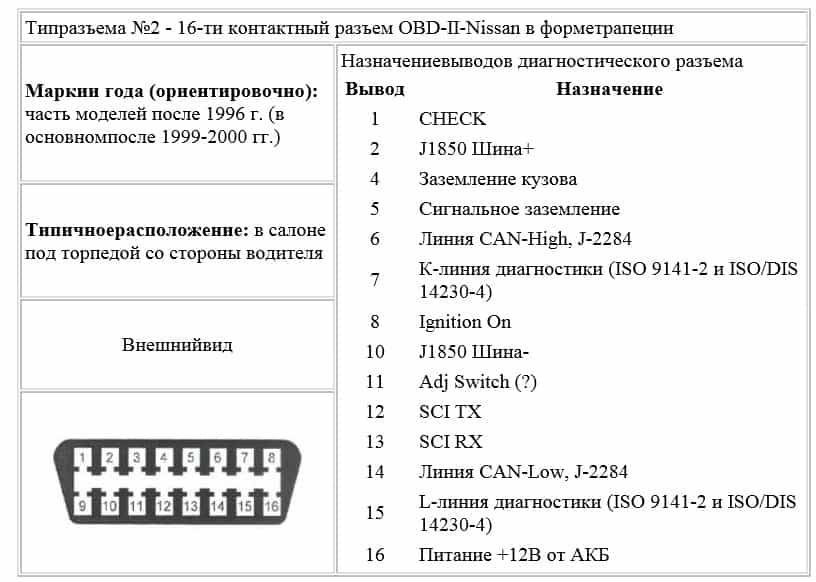

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

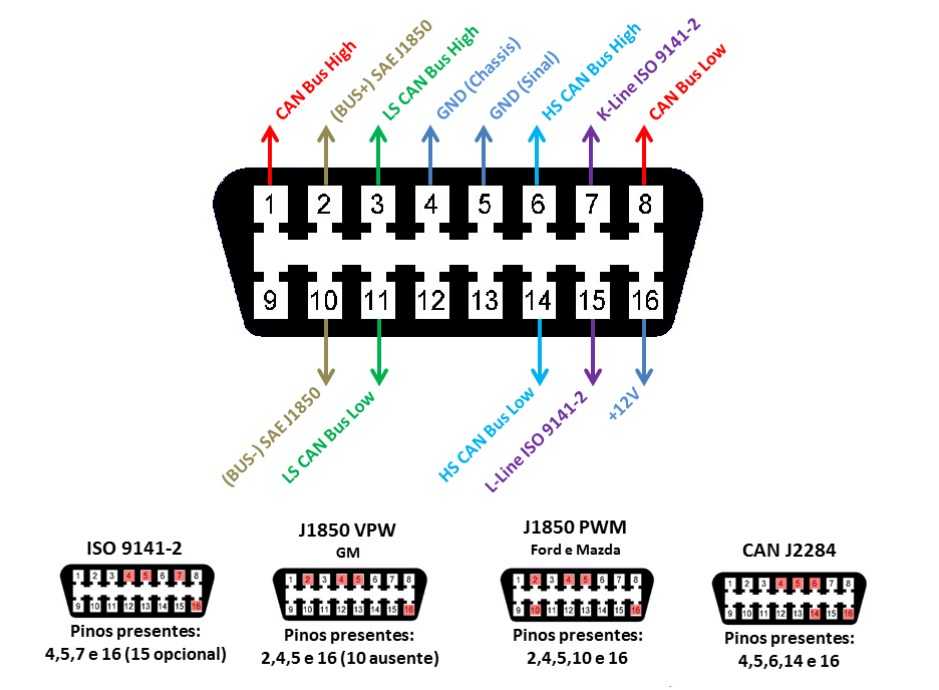

Типы распиновок могут быть разными в зависимости от класса протокола:

Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

соединить контакт «В» колодки диагностики и «массу»;
повернуть ключ в зажигании на третье положение, не заводя автомобиль;
лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

приобрести адаптер вместе с кабелем;
изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Интерфейс OBD2

Под этим ёмким понятием следует понимать:

собственно разъём для подключения периферии и датчиков,
электрические подключения (провода, колодки);
систему управляющих команд для передачи цифровых данных между ЭБУ и программно-аппаратными средствами диагностики;
стандарты, касающиеся схематики разъемов (в частности, распиновки диагностического разъема ОБД2).

Общепризнанная геометрия разъёма – трапециевидный корпус в шестнадцатипиновом исполнении, однако, именно таких стандартных параметров придерживаются не все автопроизводители: на многих грузовиках используются разъёмы других форм и размеров, но с обязательным соответствием правилам использования шин передачи данных. Даже на некоторых моделях Mazda вплоть до 2003 года использовался разъём, не соответствующий протоколу по форме. Впрочем, не регламентируется стандартом, и где должен быть расположен разъём ODB2. Единственная рекомендация – он должен находиться на расстоянии, не превышающем 1 метр от рулевой колонки, то есть в пределах прямой досягаемости рук водителя. Неудивительно, что общепризнанного места установки разъёма нет. Его располагают:

под приборной панелью (слева от руля);
в районе разъёма для пепельницы;
под заглушками, которые обычно имеются на консоли всех современных авто;
под кронштейном ручного тормоза;
во внутреннем пространстве подлокотника.

Для конкретной модели местоположение диагностического разъёма можно узнать из справочного руководства или, погуглив в интернете.

Hyundai Sonata ИНЖИНИРИНГ™ 385 записей › Бортжурнал › Распиновка OBDII где правда?

По книге одно, а общестандартная распиновка то другая…

Распиновка ОBD-2(On-Board Diagnostic) – термин, который обозначает стандарт при диагностике и контроле за деятельностью двигателя автомобиля, некоторых частей шасси и иных вспомогательных устройств.

История OBD-II началась еще в середине XX века, когда правительство Соединенных Штатов Америки неожиданно обнаружило, что автомобилестроение, которое они так яро поддерживают, в конечном счете приносит большой ущерб экологии, в целом, и человеку, в частности. Появлялись законодательные акты, но никто им не следовал. Однако когда пришел энергетический кризис, нерадивым производителям пришлось предпринимать хоть какие-то меры по спасению самих себя и своих потребителей. Именно на этом фоне стала бурно развиваться концепция, предполагающая стандартизацию такого устройства, как диагностический разъем OBD-II.

По сути, распиновка OBD-II — это несколько составляющих стандартизированных правил и требований, которые должны соблюдать автопроизводители, дабы все системы по управлению двигателями удовлетворяли требованиям федеральных норм, касающихся выхлопных газов и бесперебойного функционирования машины.

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

непосредственно сам разъем, включая все электрические подключения;
система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

около левого колена водителя под приборной панелью;
под пепельницей;
под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
под рычагом ручника (часто у ранних OPEL);
в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

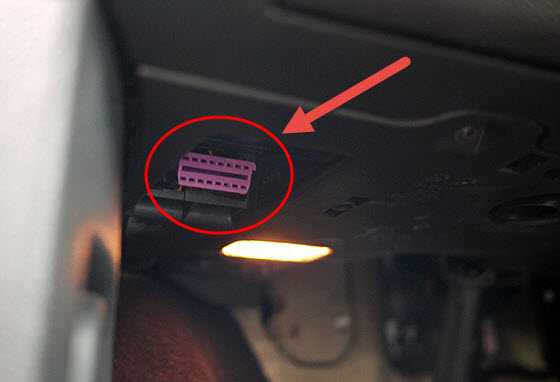

Где находится OBD 2?

Единого стандарта на расположение разъема ОБД 2 не существует. В ряде источников указывается, что девайс, в соответствии с SAE J1962, должен располагаться в радиусе 18 см от рулевой колонки, но по факту это правило не соблюдается. По другим данным, это расстояние должно составлять не более 100 см.

Он может быть установлен в следующих местах:

в прорези нижнего кожуха панели приборов в районе левого колена водителя;
под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах GM, в частности — Opel);
в нижней части ниши подлокотника (распространено на французских автомобилях);
под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

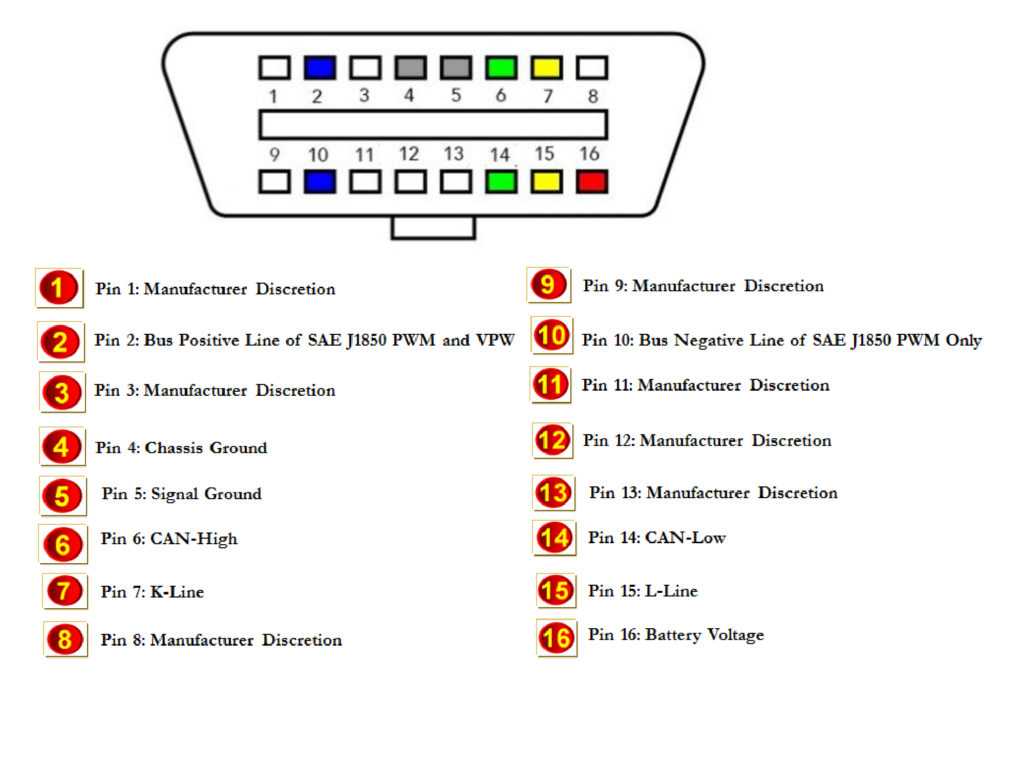

Распиновка разъёма OBD2

Как уже отмечалось, стандартом предусматривается использование разъёма трапециевидной формы с 16 пинами, почти половина из которых зарезервирована для самостоятельного использования автопроизводителями. Схема контактов (распиновка ОБД2 разъёма) представлена на следующем рисунке:

Назначение контактов:

зарезервировано для автопроизводителей;
SAE-J1850/1850 (+);
зарезервировано для автопроизводителей;
заземление кузова автомобиля (масса);
сигнальное заземление;
высокоскоростная CAN-шина;
двунаправленная шина K-Line;
зарезервировано для автопроизводителей;
низкоскоростная CAN-шина;
SAE-J1850/1850 (-);
зарезервировано для автопроизводителей;
зарезервировано для автопроизводителей;
зарезервировано для автопроизводителей;
высокоскоростная CAN-шина;
шина стандарта L-Line;
плюсовой контакт питания от АКБ.

Поскольку наиболее распространёнными протоколами обмена данными в автомобиле считаются CAN/K-Line/L-Line, именно эти контакты задействованы в большинстве случаев. Схема взаимодействия между ЭБУ и отслеживаемыми блоками следующая: бортовой компьютер посылает сигналы на датчики и исполнительные устройства по указанным шинам в соответствии с протоколом ОБД2, получая от них данные о неисправностях и отклонениях в работе в закодированном виде (опять же в полном соответствии со стандартом). Автосканеры опрашивают ЭБУ, получая и декодируя эти данные, выводя их на встроенный дисплей или внешнее устройство. Наличие зарезервированных шин предполагает подключение внешних устройств, диагностирование которых стандартом не предусмотрено. Достаточно часто именно такие устройства становятся причиной неработоспособности автосканера.

Поскольку основная шина – CAN, обычно именно её обрыв или КЗ и становятся причиной отсутствия связи между диагностическим устройством и блоками управления (например, АБС, кузовными элементами, подушками безопасности). Их неправильное подключение и может вызвать замыкание CAN-шины. Проблему решают, поочерёдно отключая эти устройства. Редко, но бывает, что в автомобиле работает нештатная автомагнитола (или медиацентр), которая закорачивает другую востребованную шину – К-Line. Проверяют это аналогичным образом, отключив магнитолу. Впрочем, распиновка диагностического разъема ОБД2, выполненная в заводских условиях, не должна приводить к возникновению подобных проблем, независимо от количества дополнительных устройств, диагностирование которых не предусмотрено базовой частью протокола. А вот самостоятельное подключение любого нештатного устройства может вызвать неработоспособность диагностического оборудования.

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

Описание видов разъемов

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В. Оба штекера имеют 16-пиновый выход (два рядя по восемь контактов) и отличаются только центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем – с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото ниже представлены оба варианта устройств.

Разновидности разъема – Тип A слева и Тип B справа

Описание и особенности OBD 2

Система для диагностики автомобиля ОБД 2 по стандарту включает в себя структуру кода Х1234.

Каждый символ здесь имеет собственное значение:

Х — элемент является единственным буквенным и позволяет узнать тип неисправности авто. Некорректно работать могут силовой агрегат, трансмиссия, датчики, контроллеры, электронные модули и т. д.
1 — общий код класса OBD. В зависимости от авто, он иногда является дополнительным кодом производителя.
2 — с помощью символа автовладелец сможет уточнить место неполадки. К примеру, это могут быть система зажигания, питания АКБ (аккумуляторной батареи), дополнительные электролинии и т. д.
3 и 4 — определяют порядковый номер неисправности.

Основная особенность колодки состоит в наличии выхода питания от электросети автомобиля, благодаря чему допускается применение сканеров, не имеющих встроенных электролиний. Изначально диагностические протоколы использовались для получения данных о появлении неполадок в работе систем. Колодки в современных авто позволяют потребителям получать больше информации об ошибках. Это обеспечивается благодаря наличию связи диагностических сканеров и приспособлений с электронными модулями в машине.

В зависимости от производителя адаптера устройство может относиться, например, к таким международным классам:

CAN;
SAE J1850;
SAE J1962;
ISO 9141-2.

Подробно о назначении диагностических колодок и их использовании рассказал канал «Мир Матизов».

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Коды неисправностей и их типы

В первом случае должно проявиться постоянное быстрое загорание лампочки, при этом длина вспышки и паузы составляет порядка полсекунды. При этом об отсутствии неисправностей говорит мигание более 11 раз. Второй тип присутствует в машине, если сигнал проявляется при различных интервалах. Узнать, что неполадок нет, можно по постоянному миганию со стабильным промежутком примерно в 4.5 секунды.

Неисправностей может быть порядка 200. Типы сигналов 09 и 10 специализируются в большинстве своем на той или иной группе проблем. Например, первая из указанных систем работает с комплектующими двигателя 1ZR, который появился на машинах с кузовом 130, а в дальнейшем сохранился на 150 и более поздних моделях. Наиболее распространенными неполадками являются проблемы с неисправным или поврежденным воздушным датчиком. Кроме того, сюда же относятся многие недостатки в работе центральной панели (указатели, их некорректное отображение и так далее).

Что же касается кода 10, но относительно силовой установки в целом он может сказать не так много (примерно в 10 раз меньше, чем 09).

Ряд автомобилей Toyota Corolla (в том числе с кузовом 150) работают со стандартом OBD II. Без распиновки достаточно сложно понять, какие именно возникли ошибки, поэтому нужно знать точные обозначения 5-значного шифра: P – силовой агрегат/коробка передач, B – кузов, C – подвеска, U – сеть. Цифры, которые идут после этого кода, указывают на конкретное место неисправности. Диагностику по системе ОБД 2 лучше проводить с помощью специальных программ, используемых на компьютерах, а также тестеров или сканнеров.

Расшифровка кодов ошибок

Одно из главных достоинств протокола OBD2 – унификация кодирования неисправностей, что гарантирует одинаковую их интерпретацию независимо от марки/модели транспортного средства. Структура кода неисправности отображена на следующем рисунке:

Как правило, сканер при высвечивании обнаруженных ошибок вместе с кодом указывает и описание неисправности. А уже по коду и описанию ошибки можно пробовать искать в интернете способы устранения неисправности, забив в поисковике код ошибки и название своего автомобиля. Работники автосервисов в принципе хорошо осведомлены о том, что означает каждая ошибка и что нужно сделать для её исправления. Но автолюбителям следует быть осторожнее: сведения, почерпнутые на специализированных форумах и других автомобильных ресурсах, могут содержать ошибки или неточности, которые могут отразиться на результатах самостоятельного ремонта, поэтому лучший способ решения проблемы – поиск и просмотр соответствующих видеоматериалов.

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
Резервный контакт, который назначается производителем автомобиля.
«Масса» диагностической колодки, подключенная к кузову транспортного средства.
«Масса» сигнала диагностического адаптера.
Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
Резервный контактный элемент, назначается производителем автомобиля.
Запасной контакт.
Пин, необходимый для соединения с шиной класса J1850.
Назначение данного контакта определяется производителем машины.
Назначается разработчиком авто.
Резервный пин, назначает производитель.
Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

Типы распиновок могут быть разными в зависимости от класса протокола:

Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Обзор OBD2

На большинстве современных автомобилей установлен (ЭБУ), который собирает и анализирует данные о работе различных систем автомобиля.

Диагностический разъем OBD2

Понятие и особенности

Термин OBD — диагностика бортового оборудования (On Board Diagnostic) является общим, который относится к самодиагностике авто. Эта технология позволяет получить информацию о состоянии различных систем легкового автомобиля от бортового компьютера.

Поначалу OBD выдавало только сообщение о неисправности, но никакой подробной информации об ее сути не давали. В новейших версиях системы используется стандартный цифровой разъем, позволяющий получать сведения о состоянии систем авто в реальном времени с получением кодов неисправностей, по которым можно их идентифицировать. Это хороший прибор для чтения ошибок и их удаления.

Экскурс в историю создания

История создания OBD уходит к 50-м годам прошлого столетия

Правительство США обратило внимание, что развитие автомобилестроения ухудшает экологию. Разработкой спецификации занималась Society of Automotive Engineers (SAE)

Сначала система диагностики OBDІІ контролировала лишь систему рециркуляции выхлопного газа, подачи топлива, датчик кислорода, БУ двигателем, касающийся контроля над выхлопными газами. Единой системы контроля не было, каждый производитель устанавливал свою систему.

С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

Назначение OBD2-определить:

тип диагностического разъема;
распиновку;
электрические протоколы связи;
формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD-II. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.
