Расточка гбц ваз классика

Ваз 2101 — регулировка клапанов

При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай

ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

Значение теплового зазора клапанов

Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.

Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.

Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.

О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.

Ваз 2101 на газу и тонкости регулировки

Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.

Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.

Проверка теплового зазора

Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.

Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже. Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.

Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.

Технология регулировки

После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:

Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
После затяжки контргайки необходимо проверить зазор повторно.

Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.

Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!

Ваз 2101 — тюнинг двигателя

Когда меняют маслосъемные колпачки на 2106

Конечно, есть автолюбители, которые досконально следят за своим железным конем и многие процедуры выполняют по расписанию

Однако, таких очень мало, поэтому будем обращать внимание на внешние признаки

Прежде всего, расход масла

Пока речь не пошла о литрах, стоит обратить на это внимание. Со временем, когда маслосъемный колпачок изнашивается, он превращается в заливную горловину, а стержень клапана — в поршень, который это масло толкает. Представьте, что двигатель работает на 1600 оборотов

Это значит, что в одном цилиндре совершается в минуту 800 тактов, а значит и клапан ходит туда-обратно 400 раз. А если таких клапанов восемь? В общем, через маслосъемные колпачки может уходить очень много масла

Представьте, что двигатель работает на 1600 оборотов. Это значит, что в одном цилиндре совершается в минуту 800 тактов, а значит и клапан ходит туда-обратно 400 раз. А если таких клапанов восемь? В общем, через маслосъемные колпачки может уходить очень много масла.

Далее — повышенная дымность, снижение мощности мотора. Надо запомнить одну простую истину — масло в двигателе не горит, оно коксуется. Горят только присадки. Все мы знаем мотоциклы, в которых масло мешается с бензином. Все мы помним, сколько от них дыма. Но ведь там топливо разбавляется маслом в пропорциях 1:200. Здесь они значительно больше. То есть, если наблюдаем голубой дым из выхлопной трубы, то стоит задуматься о замене маслосъемных колпачков. Само собой, на такой смеси двигатель не будет развивать полной мощности, как на чистом бензине.

Доработка ГБЦ ВАЗ 2101, 2103, 2105, 2106, 2107

Если Вы решили заняться увеличением мощности своего двигателя не фильтрами-нулевиками и им подобными ухищрениями, а серьезно, то одно из первых на что советуем обратить внимание это доработка головки блока цилиндров (ГБЦ) и впускного коллектора. Этот метод известен практически с самого начала автомобилестроения

Если отполировать шероховатые каналы и этим хоть частично убрать сопротивление на впуске, то можно добиться феноменальных результатов. Даже простая полировка каналов может прибавить до 10 л.с., а если еще и расточить – можно увеличить мощность еще более существенно.

На разных моторах сама процедура, вид коллекторов и конструкция ГБЦ могут отличаться. Мы же рассматриваем процедуру доработки вцелом. В качестве исходного материала у нас мотор с ВАЗовской классики.

Метод действительно действенный. Жаль, что в силу высокой трудоемкости операции этого не делают на заводе.

Для начала требуется снять головку с машины и разобрать ее. Как это сделать описывать не будем – скорее всего и сами знаете, а нет так в Интернете есть достаточно книг и прочей литературы.

После разборки ГБЦ не лишним будет ее помыть. Тут уже все на Ваш вкус. Можете химией, а можете по-старинке – керосин, бензин, растворитель… Потом можно еще можно щеткой на дрели пройтись, чтоб все совсем красиво было.

Для выполнения процедур из инстумента нам понадобится следующее:

дрель с возможностью регулировать обороты
сверло
гибкая штанга
шарошки
шкурки от грубой до самой мелкой
тряпки, ветошь
штангенциркуль
выпускной клапан и набор шайб — если Вы растачиваете свыше 32мм
графитная смазка
тески

Теперь вставляем сверло с наждаком в дрель и приступаем к пропиливанию. Самым трудным будет преодолеть первые 5см. Как только их прошли меряем выпускным клапаном

Двигаемся дальше! Коллектор имеет изгиб поэтому нужно соорудить такой-же инструмент и на штанге. Толкать сильно не стоит т.к. шкурка может сползти. Оно и само должно неплохо продвигаться.

Как видите ничего сложного в этой процедуре нет.

Коллектор до обработки:

Коллектор после обработки:

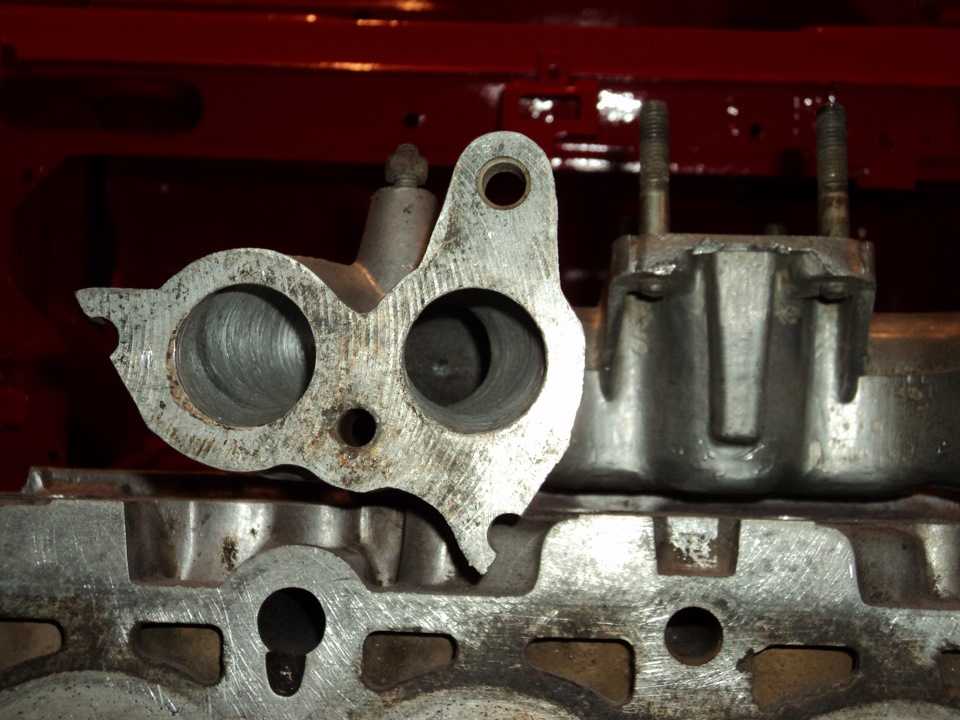

Не лишним будет отполировать коллектор и в районе установке карбюратора. Это удобно делать щёткой на дрели.

Вот, что получилось (извините за качество фото):

С впускным коллектором мы разобрались. Теперь переходим к самой головке.

Для того чтобы потоку топливно-водушной смеси было максимально легко поступать в цилиндры нужно убрать выступающий переход на стыке впускного коллектора и ГБЦ. В случае с моторами классики этот переход может иметь ступеньку (выступ) до 3мм. Для начала нам нудно идентифицировать где именно стачивать. Для этого вкручиваем в ГБЦ все шпильки для крепления коллектора, берем смазку, намазываем ею на поверхность вокруг канала и одеваем на шпильки впускной коллектор.

Этот способ позволяет наглядно увидеть где нужно стачивать. Можно попытаться пощупать пальцем со стороны седла, но у многих может не хватить длины пальцев.

Сначала также чуть проходим чтобы влез клапан. После чего продвигаемся вглубь. Как только доходим до направляющих втулок сматываем чуть шкурку и спиливаем её. Должно получиться примерно как на фото ниже. Слева обработанный канал, справа заводской

Разница буквально бросается в глаза.

После того как мы прошли все каналы и спилили в них втулки – нужно отполировать канал и со стороны седла. Делать это нужно предельно аккуратно чтобы не повредить сёдла. Для этого можно надеть на дрель шарошку. Необходимо также сделать так, чтобы перед седлом канал был чуть-чуть шире, чем его остальная часть

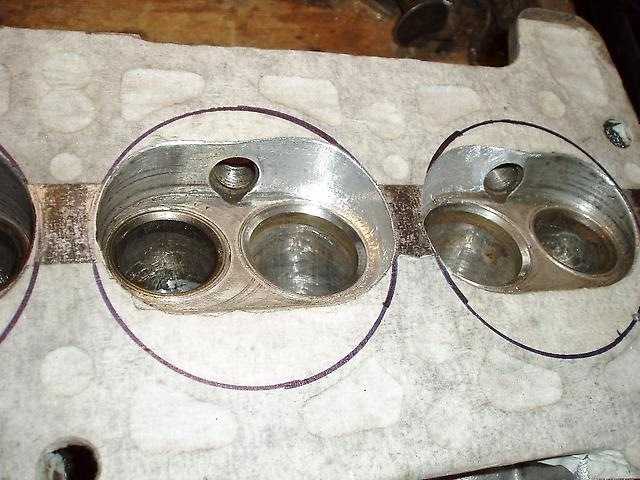

Должно получиться примерно так, разница очевидна

Таким образом мы получили каналы, через которые свободно можно просунуть клапан

С выпуском операции те же. С той лишь разницей, что при стандартных клапанах нужно точить не более 31мм.

Начинаем с коллектора. В отличие от впуска здесь перепад между ГБЦ и коллектором должна быть: коллектор должен быть большего диаметра, чем канал на ГБЦ.

Многие ограничиваются расточкой и полировкой впускного коллектора, а выпускной не трогают т.к. он чугунный и поэтому его трудно точить. Трудно но возможно.

Если средства позволяют, что можно купить паук 4-1, стоит примерно 150 долларов.

Выпускной канал в ГБЦ идёт под иным углом нежели впуск поэтому тут сложнее стачивать втулки. Не стоит пугаться если тяжело идет.

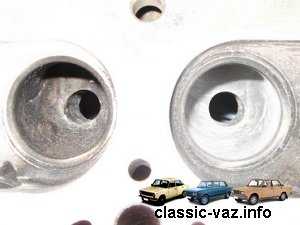

Полученный результат: слева проточенный канал, справа нет. Хотя это и так видно

В идеале желательно сточить втулки на конус. Если их не трогать то они вот так выступают в канал:

Поэтому идеальным вариантом будет сделать их в виде конуса:

Инструкция

Станок для шлифовки

Когда ГБЦ демонтируется с мотора на станок, в первую очередь вопрос, который возникает, касается толщины фрезеровки. В данном случае вы должны ознакомиться с самой максимальной ремонтной глубиной фрезеровки поверхности, а это прописано в сервисной книжке к вашему авто. Если вы будете соблюдать все нюансы этого вопроса, то проблем с дальнейшим функционированием мотора у вас не возникнет. Кроме того, когда вы узнаете нужную толщину, вам обязательно следует сказать об этом специалисту, который будет производить фрезеровку на станке, чтобы он выбрал прокладку нужно толщины.

Загрузка …

Также мы рекомендуем осуществить замену сальников клапанов и протереть сами клапана. Желательно это сделать до начала работы, чтобы не пришлось после этого протирать прогоревшие элементы. Также следует отметить, что это позволит увеличить мощность мотора, а покупать новые элементы вовсе не обязательно, вполне можно использовать и старые. Разумеется, если их состояние не печальное.

Необходимо зачистить и внутреннюю поверхность ГБЦ от остатков прокладки. Это осуществляется с помощью обычного ножика или точильного камня. Учтите, что движения, которые вы осуществляете для удаления остатков прокладки, должны быть выполнены в форме нули или восьмерки. Также они должны быть плавными. Когда все остатки будут удалены, вы сможете увидеть, насколько искривилась головка, поэтому обрабатывать ГБЦ нужно до того момента, как не исправятся все неровные участки. По итогу вы должны получить как можно наиболее ровную и зеркальную плоскость узла, что позволит обеспечить наиболее максимальное уплотнение.

Как вы понимаете, в домашних условиях осуществить этот процесс вряд ли выйдет должным образом, поэтому советуем вам обратиться за помощью к профессионалам.

Фрезеровка головки

Существует несколько неисправностей головки блока, которые вы самостоятельно не сможете устранить. При систематических перегревах двигателя происходит деформация алюминиевой головки блока. Идеально ровная поверхность прилегания головки к блоку двигателя перестаёт быть таковой.

Это приводит к тому, что прокладка между блоком и головкой начинает пропускать. Замена её на новую не решает проблему. В этом случае выходом может стать шлифовка прилегающей поверхности. Фрезеровка выполняется на специальном станке, что позволяет выполнить работу идеально точно.

В условиях вашего гаража самостоятельно такую процедуру осуществить маловероятно. Использовать ручную шлифмашинку (как советуют некоторые гаражные «кулибины») для этой цели означает полностью испортить прилегающую поверхность. В таком случае ремонт ГБЦ приведёт к полной замене головки — шлифовать её до бесконечности невозможно.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;
Образование эмульсии свидетельствует о попадании ОЖ в масло
появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;
Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым
попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.
Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

продолжительная работа силового агрегата;
перегрев мотора;
некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

использование низкокачественного топлива;
большой пробег двигателя;
неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

повышенный износ цилиндров, колец и поршней;
повреждение поршня;
залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку

Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.

Про испытания

Этот абзац я добавил для «графоманов и борзописцев», которые на форумах голосят и брызгают слюнями, на предмет «откуда француз знает про материал клапанов и долгосрочные испытания». Испытания бывают лабораторными и народными. Про лаборатории рассказывать не буду, итак все понятно. А народные – это, каким-то образом имитировать работу запчасти, в более простых условиях. Выручило мое академическое образование и опыт работы в опытном танковом КБ. Напомню, что температура в камере сгорания двигателя – 600-650 градусов. Я набрал клапанов нескольких интересующих меня производителей, заморозил их в морозильной камере до -25, а потом положил в муфельную печь, с точной градуировкой по температуре. Причем сначала поставил 500 градусов, а потом с запасом (как истинный танкист) добавил до 750. Это было примерной имитацией двигателя стоящего на морозе и заведенного утром. Вытащил клапана из печки и положил остывать на металл. Этот примитивный тест достаточно часто применялся в советское время, как показатель материала клапанов. Вы не представляете себе, какие «причудливые формы» приняли некоторые из испытуемых )). Я не буду вдаваться в подробности по производителям. У одних клапанов деформировался стебелек клапана, у других потерялась геометрия, то есть появилось биение фаски относительно оси стебелька. Безоговорочными лидерами вышли немецкие клапана Kolbenscmidt. На сегодняшний день неплохие по качеству клапана AE (Германия), AMP (Польша), SM (Группа MVI, Германия), Freccia (Италия, поставщик Фиата).

Шлифовка гбц своими руками как отремонтировать megasos фото и видео

Смотрите видео

Такие признаки как кипение двигателя, пузыри в радиаторе, масло серого цвета могут сигнализировать неисправность этой прокладки гбц. Да и видно, что поверхность блока имеет не ровную поверхность, где-то даже просевшую, и с завода фрезеровка совсем не радует … слишком кустарно отфрезеровали. Если клапана плохо притёрты, то будет недостаточное разряжение на манометре, так как через клапаны прорывается воздух. Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Далее снимаем со шкива ремень грм, то есть откручиваем болт и шайбу крепления шкива и снимаем последний с распределительного вала.

Шлифуем гбц в гаражных условиях повторять опасно

Замена клапанов гбц процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Одним из ключевых показателей стабильной работы двигателя является наличие на такте сжатия в камерах сгорания компрессии достаточного уровня. Поэтому лучше не полениться, отшлифовать головку и ездить спокойно не думая о скором прогаре прокладки. Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя.

Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое. Притирать следует до тех пока на тарелке клапана и седле не появится однородная матовая полоса шириной не менее 1,5 мм. Если уровень керосина начнет понижаться, значит, есть утечка и герметичность клапанной системы нарушена. Нужно соотносить размер поверхности к определённому диаметру круга, тогда залог успеха вам 100% обеспечен.

Шлифовка головки двигателя мастер класс

Для установки новых втулок вам потребуется: оправка для установки; смазка (можно использовать обычное моторное масло); молоток. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки гбц и предварительной промывки клапанов. Белым лучше алюмений тереть, он нежней и не оставляет глубоких рисок, зелёный по сильней и средние риски. Планирую взять круг диаметром 250мм 25а пп 250х16х32 f60 (25) см — (электрокорунд белый) или млжет стоит взять 64с (карбид кремния зеленый) ?

Проверить, насколько герметично прилегают клапаны можно, как уже говорилось вначале, при помощи керосина. Остается только отшлифовать головку до затирки всех неровностей, обязательно диск водите по всей длине головки и не пытайтесь тереть только в одном месте. Всё получится, сложного нет нечего, главное равномерно тереть и круг выбрать соответствующего диаметра под определённый размер обрабатываемой поверхности. Но все эти нюансы мы рассматривать не будем, а остановимся на самых характерных поломках крупных узлов и элементов.

Пошаговая инструкция

На СТО шлифовку ГБЦ проводят механическим способом на специальном станке, оснащённом шлифовальным кругом. Результат процесса зависит от профессионализма мастера. Если он превысит максимально допустимый слой шлифования, указанный в руководстве к двигателю, деталь придётся менять.

Самостоятельную шлифовку ГБЦ проводят ручным способом с помощью наждачной бумаги или точильного камня. Выглядит это следующим образом.

Поверхность обрабатывают без сильного нажима, движениями в виде восьмёрки или нуля. Не допустимы резкие, прямые движения.
После первого этапа шлифования берут кусок стекла по размерам головки и небольшое количество дизтоплива. Поверхность смазывают дизтопливом и прикладывают стекло. В местах, где снят слишком большой слой, образуется круг с жидкостью по краям. Там, где снят недостаточный слой – воздушный круг с топливом по краю.
Далее стекло снимают и продолжают процесс шлифовки с учётом результатов контрольного замера.
Как только получается идеально ровная, зеркальная поверхность, блок цилиндров можно собирать и устанавливать в двигатель.

ВАЖНО. Излишне снятый слой металла во время шлифовки может окончательно вывести деталь из строя, поэтому выполнять процедуру самостоятельно без наличия определённых навыков специалисты не рекомендуют

Умело и тщательно отшлифованная ГБЦ, при условии правильной эксплуатации и обслуживания двигателя, прослужит автовладельцу не один десяток тысяч километров. Нарушение технологии процедуры потребует её повторного проведения через непродолжительное время.

Этапы

Процедуры замены прокладки ГБЦ на ВАЗ 2106 состоит из следующих шагов:

Обесточить автомобиль, отсоединив минусовую клемму от АКБ.
Слить охлаждающую жидкость в приготовленную емкость.
Демонтировать воздухофильтр, крышку клапанов, привод регулирования воздушной заслонки.
На следующем этапе необходимо совместить установочные метки на распредвале и коленвале, чтобы не пришлось снова устанавливать фазы газораспределения при сборке.
Далее нужно демонтировать карбюратор и распределитель зажигания с высоковольтными проводами.
Открутив колпачковую гайку натяжителя, следует ослабить натяжение цепи ГРМ.
Ослабив крепление шестеренки, необходимо ее демонтировать.
Снимаем звездочку распредвала

Цепь следует привязать проволокой, чтобы случайно не упала в мотор.

Замена направляющих клапана

Критическая выработка направляющих втулок наступает при пробеге 150-200 тысяч км. Ремонт ГБЦ по замене втулок можно сделать и своими руками. Для их замены вам предстоит рассухарить все клапаны. Затем с помощью оправки для выбивания втулок следует удалить их из корпуса головки.

Немного сложнее будет установить новые втулки на место. Для правильной и лёгкой установки следует использовать температурный дисбаланс — головку блока нагреть (это расширяет металл, а значит, и посадочное место втулки), а новые втулки охладить до отрицательной температуры. Корпус головки в нужном месте следует нагревать до 100 градусов.

Сделать это можно с помощью электроплитки, разместив на ней ГБЦ так, чтобы место проведения работ находилось в зоне максимального прогрева. Смазав машинным маслом новые втулки (охлаждённые в морозильной камере обычного холодильника), вбиваем их в посадочные гнёзда. При соблюдении рекомендаций по температурной подготовке, описанных выше, втулки войдут легко, как «по маслу».

После остывания металла втулки необходимо развернуть до диаметра, позволяющего клапану ходить без заеданий и перекосов. При этом работу надо выполнить так, чтобы шток клапана не болтался. Для выполнения этой процедуры необходим специальный инструмент — развёртка. Особенность заключается в том, что работать им необходимо только с одной стороны, проворачивая развёртку до конца. Большой ошибкой является расточка направляющей втулки с двух сторон — всё закончится тем, что вам заново предстоит менять втулку.

Запомните, что ремонт ГБЦ — это сложный процесс, малейшая неточность которого может закончиться потраченными нервами и средствами. Как правило, оплошность даёт о себе знать уже после сборки и запуска двигателя. Не всегда это происходит сразу, но обязательно в первую тысячу пробега.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Что в итоге

Вполне очевидно, что от глубины шлифовки будет также напрямую зависеть и дальнейший подбор прокладки ГБЦ не только по материалам изготовления (например, металл или армированный паронит), но и по толщине. Данное утверждение справедливо и в том случае, если после фрезеровки существует риск того, что клапана ГРМ окажутся слишком длинными. В такой ситуации снятая при шлифовке толщина компенсируется увеличенной толщиной новой прокладки, установкой двойной прокладки, а также укорачиванием клапанов.

Квалифицированно проведенные работы по проверке на герметичность, ремонту трещин, расточке и шлифовке ГБЦ или БЦ позволяют получить проверенную и полностью работоспособную деталь, которая после установки на автомобиль будет являться залогом дальнейшей исправной работы ДВС. Например, профессионально отремонтированная и правильно поставленная головка прослужит не один десяток тысяч километров при условии соблюдения общих рекомендаций во время эксплуатации и своевременного технического обслуживания и ремонта двигателя.
